Podzemní pohony
Podzemní pohon pro křídlovou bránu se používá především v situacích, kdy:
- Není tam místo pro rameno - není tam kam umístit standardní rameno nebo kloubový pohon, protože je tam např. zeď, plot, zeď nebo otvor pro bránu.
- Chcete čistý design - při pohledu na bránu zvenčí a zevnitř je vidět pouze povrch brány, pohon je skryt dole u sloupku pod závěsy.
- Chcete otevřít bránu do velkého úhlu - pohony řady S-Fab standardně otevírají bránu do úhlu 90°, ale mohou ji otevřít i do úhlu 180°, ostatní podzemní pohony standardně otevírají bránu do úhlu 110°, ale s volitelným příslušenstvím ji mohou otevřít až do úhlu 360°.
Podzemní pohony a základové skříně se prodávají samostatně, ale vždy se montují společně. Všechny podzemní pohony mají vnitřní mechanické zarážky.
Nemůžete se zorientovat? Viz Přehled a srovnání pohonů podzemních křídlových bran.
Řazení produktů

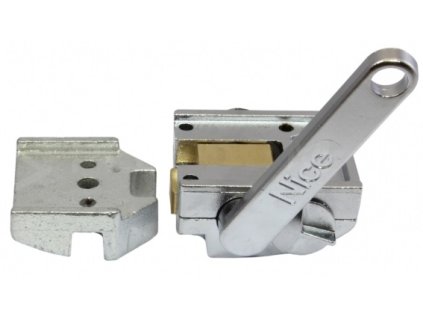

Výpis produktů
24V. Žádná krabice.
Pro křídlo 900 kg/5 m Pohon 24V, 170W, 400Nm, 7A Řídicí jednotka MC824HR10
Pro křídlo 900 kg/5 m Pohon 24V, 170W, 400Nm, 7A Řídicí jednotka MC824HR10

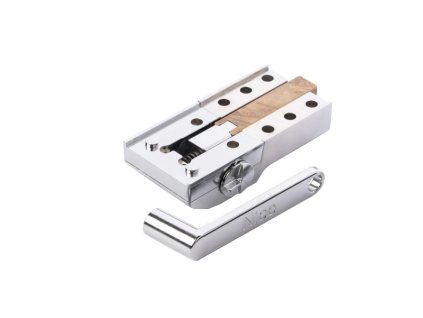

Pro BFAB5024.
Pro BFAB5024.

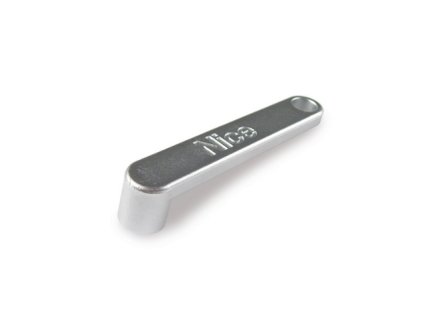

Pro LFAB4024, LFAB4000, LFAB4024HS, BFAB5024.
Pro LFAB4024, LFAB4000, LFAB4024HS, BFAB5024.
230V. Žádná krabice.
Pro křídlo 650 kg/4 m Pohon 230V, 340W, 500Nm, 1,5A Řídicí jednotka MC800
Pro křídlo 650 kg/4 m Pohon 230V, 340W, 500Nm, 1,5A Řídicí jednotka MC800
24V. Žádná krabice.
1x LFAB4024, 1x LFABBOX4, 1x BMA3, MC824HR10, OXIBD, ON3EBD, EPMB, ELDC
Přehled podzemních pohonů
Základní rozdělení podzemních pohonů je podle rodiny a technologie elektromotoru. Existují čtyři rodiny, označené podobně jako oblečení v obchodě (S-Fab, M-Fab, L-Fab, Big-Fab), liší se velikostí, a jsou proto kompatibilní s různými základními skříňkami, a liší se také maximální délkou křídla brány, na které je lze namontovat. Pohony L-Fab a Big-Fab jsou rozměrově stejné, liší se hlavně v síle motoru.
- 24V pohony jsou univerzální, vhodné jak pro běžné domácí použití, tak pro intenzivní provoz ve firmě.
- varianty 230 V jsou vhodné pro plné těžké brány ve větrném prostředí.
- 24V Hi-Speed jsou velmi rychlé a otevřou bránu během několika sekund. Daňová sazba dolů je nižší maximální hmotnost křídla.
Přehledová tabulka podzemních pohonů:
| Rodina pohonů (max. délka křídla) |
Typ elektromotoru | Vhodné boxy |
||
| 24V | 230V | 24V Hi-Speed (ultra rychlý) |
||
|---|---|---|---|---|
| S-Fab (2,3 m) |
SFAB2024 SFAB2124 |
SFABBOX | ||
| M-Fab (3 m) |
MFAB3024 | MFAB3000 | MFAB3024HS | |
| L-Fab (4 m) |
LFAB4024 | LFAB4000 | LFAB4024HS | LFABBOX LFABBOXI |
| Big-Fab (5 m) |
BFAB5024 | |||
Poznámka: Boxy s písmenem I na konci jsou inoxové (nerezové, antikorové).
Srovnání podzemních pohonů
Všechny 24V pohony jsou kompatibilní s řídicí jednotkou NICE MC824HR10 (tj. všechny mají enkodér-otáčkoměr), kromě pohonu NICE S-Fab SFAB2024 (bez enkodéru), který je kompatibilní s řídicí jednotkou NICE MC424LR10. Pohony 230 V jsou kompatibilní s řídicí jednotkou NICE MC800. Pohon Oltre není podzemní, ale v principu je neviditelný, takže spadá do stejné kategorie.
Uvedené limity maximální délky a hmotnosti křídla jsou buď-nebo (tj. ne současně), každý pohon má vlastní tabulku limitů použití, kterou najdete v podrobnostech o jednotlivých pohonech.
| Rodina | Model | Do křídla délky |
Do křídla váhy |
Řídící jednotka |
|---|---|---|---|---|
| Neviditelný | ||||
| Oltre | OLTRE1824 | 1,8 m | 100 kg | MC824L |
| Podzemní 24V | ||||
| S-Fab | SFAB2024 | 2,3 m | 400 kg | MC424LR10 |
| SFAB2124 | MC824HR10 | |||
| M-Fab | MFAB3024 | 3 m | 600 kg | |
| L-Fab | LFAB4024 | 4 m | 650 kg | |
| Big-Fab | BFAB5024 | 5 m | 900 kg | |
| Podzemní 230V | ||||
| M-Fab | MFAB3000 | 3 m | 600 kg | MC800 |
| L-Fab | LFAB4000 | 4 m | 650 kg | |
| Podzemní 24V Hi-Speed | ||||
| M-Fab | MFAB3024HS | 3 m | 300 kg | MC824H |
| L-Fab | LFAB4024HS | 4 m | 400 kg | |
Názvosloví podzemních pohonů NICE
Od uvedení prvotní verze pohonu Intro od společnosti King Gates, kterou později italská skupina NICE koupila, zahrnula do svého portfolia, rozšířila a zvelebila nabídku pohonů, uběhlo už hodně času a podzemní pohony prošly několika inovacemi a změnami názvů. Pokud se vám zdá názvosloví podzemních drah NICE nepřehledné, připravili jsme pro vás přehlednou tabulku, která vám pomůže se zorientovat:
| >>>>>>>>>>>> Časová osa >>>>>>>>>>>> | |||
| Původní název | Mezistátní | Současný název | Budoucí název |
|---|---|---|---|
| X-Metro | X-Fab | S-Fab | |
| XME2024 | XFAB2024 | SFAB2024 | |
| XME2124 | SFAB2124 | ||
| XMBOX | SFABBOX | ||
| Metroplex | M-Fab | ||
| ME3024 | MFAB3024 | ||
| ME3000 | MFAB3000 | ||
| MECF | MFABBOX | ||
| MECX | MFABBOXI | ||
| Big-Metro | L-Fab | ||
| BM4000 | LFAB4000 | ||
| BM4024 | LFAB4024 | ||
| BMBOX4 | LFABBOX4 | ||
| BMBOX4I | LFABBOX4I | ||
| Big-Metro | Big-Fab | XL-Fab | |
| BM5024 | BFAB5024 | XLFAB5024 | |
| BMBOX | BFABBOX | ||
| BMBOXI | BFABOXI | ||
