NICE S-Fab SFAB2024 - samostatný podzemní pohon pro křídlovou bránu do 2,3 m/400 kg
Nevratný. 24V.
NICE S-FAB SFAB2024 je samostatný podzemní pohon pro jedno křídlo rezidenční brány. Motor má 24 V DC, bez enkodéru a bez řídicí jednotky. Potřebuje základový box NICE SFABBOX a vhodnou centrálu MC424L. Při dvoukřídlové bráně jsou potřeba dva motory, dva boxy a jedna řídicí jednotka.
Je to nevratný pohon s odblokováním trojhranným klíčem. Samostatné hranice jsou 2,3 m a 400 kg; přípustná hmotnost závisí na délce křídla podle tabulky a grafu. Motor je určen k montáži do boxu u osy závěsů, takže na bráně není viditelné rameno.
Řízení a kompatibilní příslušenství
Příslušenství se připojuje k řídicí jednotce. Samostatný motor neobsahuje rádiový přijímač, fotobunky ani baterii. Při výběru ověřte označení desky, svorky, napětí a rádiové kódování; nejedná se o univerzální zaměnitelnost všech uvedených typů.
| Co | Proč | Typ |
|---|---|---|
| Řídicí centrála | Řízení jednoho nebo dvou motorů SFAB2024 bez enkodéru. Zapojení a programování závisí na desce; výběr a rozlišení centrál. | |
| Maják | Signalizace pohybu. Výstup MC424LR30 má 24 V DC, maximálně 25 W. Použijte světlo s vhodným napětím a odběrem; svorky +/−. ELDC má samostatné připojení antény. |
Další světla vybírejte podle napětí a limitu výstupu, nikoliv pouze podle vzhledu. |
| Fotobuňky | Ochrana průjezdu podle zvoleného vstupu a režimu. MC424L používá fotobunky s reléovým kontaktem; BlueBUS fotobunky EPMB se sem nepřipojují. Zapojení EPM a Phototest. | |
| Vysílač | Vysílač musí mít kódování podporované skutečně osazeným přijímačem. Stejná frekvence sama nestačí. MYGO a ON jsou vhodné při podporovaném O-Code; FLO/FLOR vyžadují odpovídající přijímač. ON3ELR patří k OXILR. Výběr a párování. | |
| Přijímač | Řídicí deska obsahuje rádiové ovládání podle svého provedení. IT4WIFI vyžaduje vhodné rozhraní IBT4N. Wi-Fi/GSM modul s beznapěťovým NO kontaktem může dávat povel na SbS; jeho napájení a odběr je třeba ověřit samostatně. |
|
| Anténa | Zlepšení příjmu při správné frekvenci a umístění. Koaxiální vodič patří na anténní svorky přijímače; anténa ELDC je elektricky oddělena od jeho napájení. | |
| Klávesnice | Přístupový kód. EDS potřebuje odpovídající dekodér, například MORX; EDSWG potřebuje kompatibilní rádiový přijímač. Klávesnici nepřipojujte přímo jako napájecí vodiče motoru. | |
| Klíčový spínač | Ovládání klíčem přes beznapěťový NO kontakt. Zapojení na COMMON a SbS podle svorek příslušné desky. | |
| Čtečky karet | Přístup pomocí karty nebo čipu. ETP vyžaduje kompatibilní dekodér MORX; jeho výstup dává povel centrále. Samotná čtečka nenahrazuje dekodér. |
|
| Elektrické zámky | Doplňkové jištění křídla, pokud jej vyžaduje konkrétní brána. Zámek musí odpovídat výstupu 12 V AC / 15 VA a jeho funkce se nastaví na centrále. Nejde o zvýšení přípustné hmotnosti nebo délky křídla. |
|
| Záložní zdroj napájení | Automatický provoz při výpadku proudu nebo vhodně dimenzované solární napájení. Konektor a nastavení Stand-by závisí na centrální jednotce; podmínky baterie a soláru. |
SFAB2024, SFAB2124 a správná centrální jednotka
SFAB2024 nemá enkodér a používá řízení MC424L. Aktuální samostatná centrála je MC424LR30 s deskou MCA2R30. Pro sestavu s MC424LR10 použijte návod příslušné jednotky a ověřte označení i číslování svorek přímo na desce. Podrobná svorková tabulka níže patří výhradně MC424LR30/MCA2R30; při jiném číslování ji nepoužívejte.
SFAB2124 je jiný motor: má enkodér a používá MC824H. Jeho vodiče a řízení se nesmí zaměnit se SFAB2024. Napětí 24 V motoru neznamená síťové napájení centrály; standardní MC424LR30 je napájena ze sítě 230 V AC.

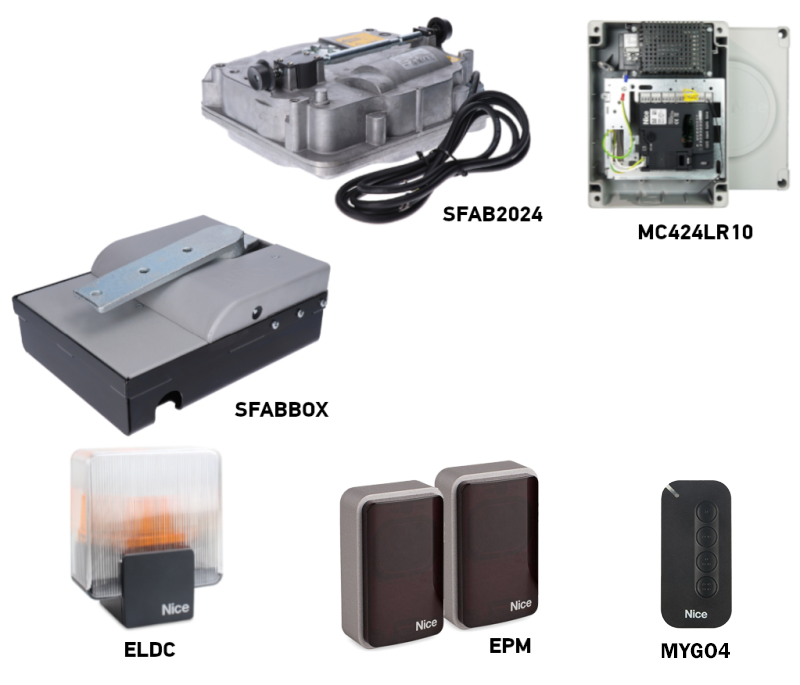

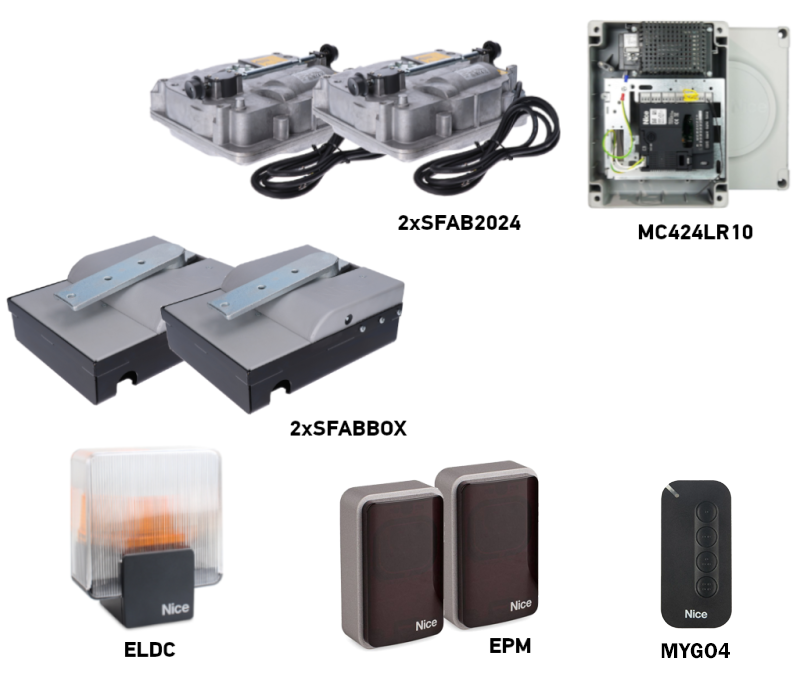

Samostatný motor, box a kompletní sady

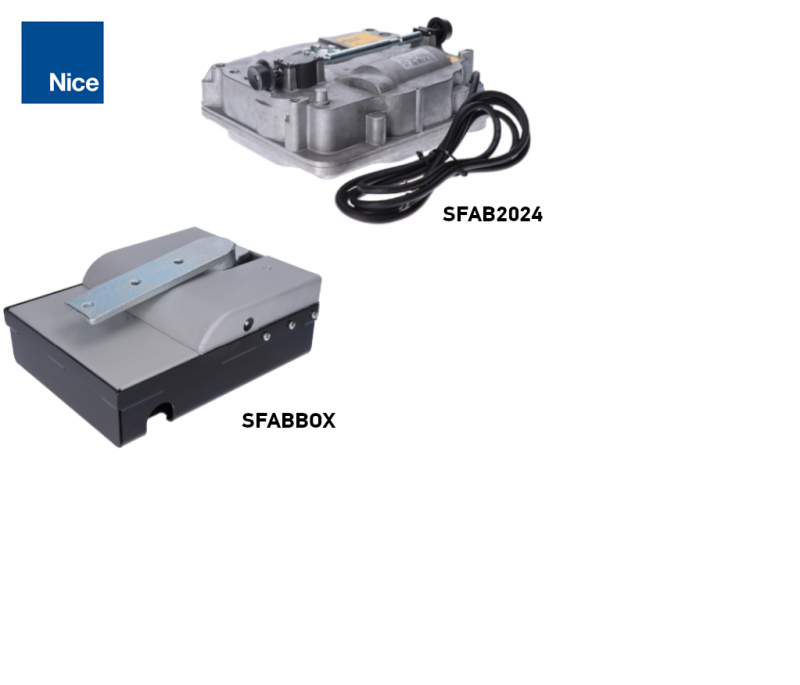

K samotnému motoru se NICE SFABBOX kupuje zvlášť. Výhodnější volbou může být kombinace motoru s boxem nebo kompletní sada. Box je ocelový s černým kataforézním lakováním a lze jej použít pro pravé i levé křídlo.
| Jedno křídlo | Motor a box | Dvě křídla |
|---|---|---|
| Sada pro jedno křídlo 1 × motor a box MC424L, ovladač, reléové fotobunky a ELDC  | SFAB2024 + SFABBOX 1 × motor a box Bez centrály a bezpečnostního příslušenství  | Sada pro dvě křídla 2 × motor a box MC424L, ovladač, reléové fotobunky a ELDC  |
Přesné provedení centrály a dodávané příslušenství zkontrolujte v obsahu vybrané sady. Dva motory nezvyšují limit jednoho křídla. Součástí motoru je přívodní kabel o délce 2 m; motor a box společně zajišťují mechanické dorazy, které je třeba při montáži správně osadit.
Kdy zvolit podzemní pohon
- U závěsu není místo pro lineární pohon nebo kloubový pohon pro stěnu, plot nebo otevírající se bránku.
- Chcete čistý vzhled brány bez viditelného ramene. Pohon zůstává v boxu pod závěsem.
- Potřebujete montáž pro otevření 90° nebo 180° a u brány je zapotřebí volný prostor.
Pohon je určen pro rezidenční provoz. Výrobce uvádí nejvíce 60 cyklů za hodinu při nominálních podmínkách; při otevření 180° se údaj snižuje na polovinu, tedy 30 cyklů/h. Skutečné zatížení závisí na křídle, větru, tření a nastavení; samotné napětí 24 V není zárukou vhodnosti pro libovolně intenzivní provoz.
Při nominální rychlosti 1 otáčka/min vychází otevření o 90° orientačně 15 sekund. Není to garantovaný čas celé brány: rozběh, zpomalení, zatížení a nastavení centrály jej mohou změnit.

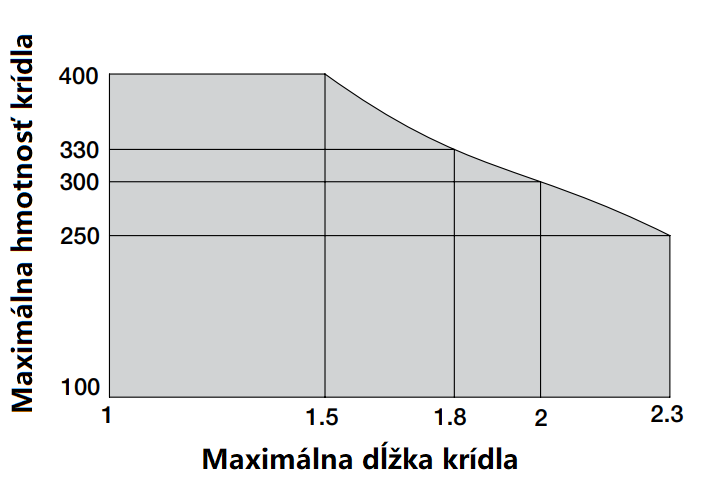

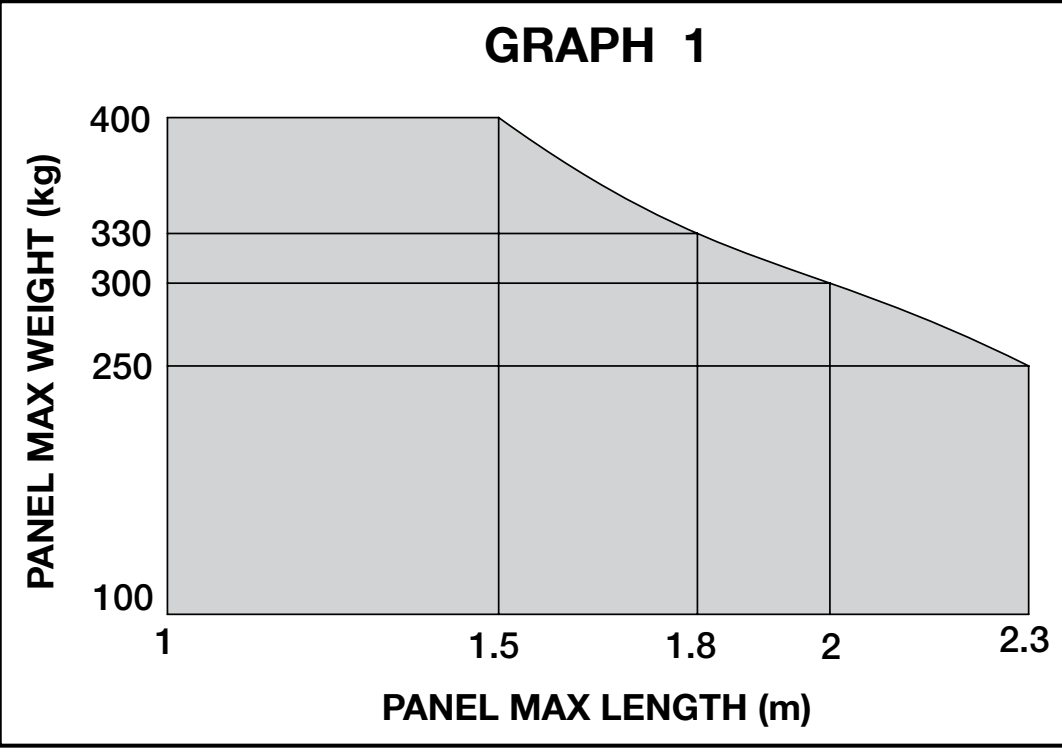

Limity délky a hmotnosti křídla
2,3 m a 400 kg neplatí současně. Každé křídlo posuzujte samostatně. Panty musí být souosové, křídlo se musí pohybovat plynule bez zadírání a nesmí se samovolně rozjíždět v žádné poloze.
| Délka jednoho křídla | Hmotnost na hranici grafu |
|---|---|
| Do 1,5 m | 400 kg |
| 1,8 m | 330 kg |
| 2,0 m | 300 kg |
| 2,3 m | 250 kg |
Hodnoty jsou hranice grafu, nikoliv doporučená rezerva. Vítr, plná výplň a odpor pohybu mohou použitelnou hmotnost snížit. Výběr pro konkrétní bránu ověřte s námi podle délky, hmotnosti, výplně a počtu cyklů.
Montáž základového boxu a motoru
Montáž a elektrické zapojení svěřte odbornému montážníkovi. Před prací odpojte síť, baterii i jiný zdroj. Podzemní montáž vyžaduje účinné odvodnění boxu, pevný základ a přístup k odblokování i údržbě. IP67 znamená ochranu při dočasném ponoru; box nesmí zůstat trvale zaplaven.
Podrobný postup přípravy základu je také v našem článku Osazení základového boxu podzemního pohonu.

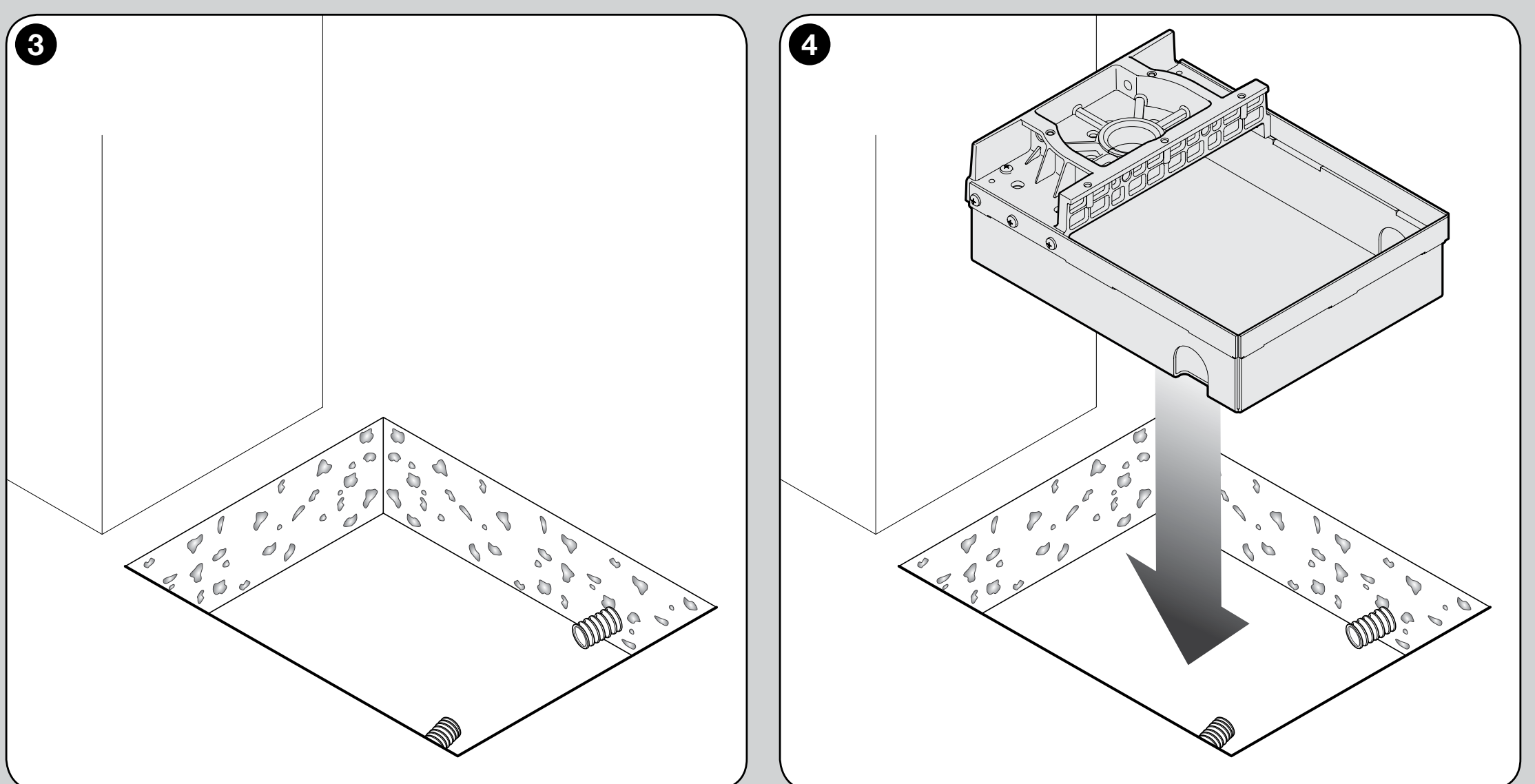

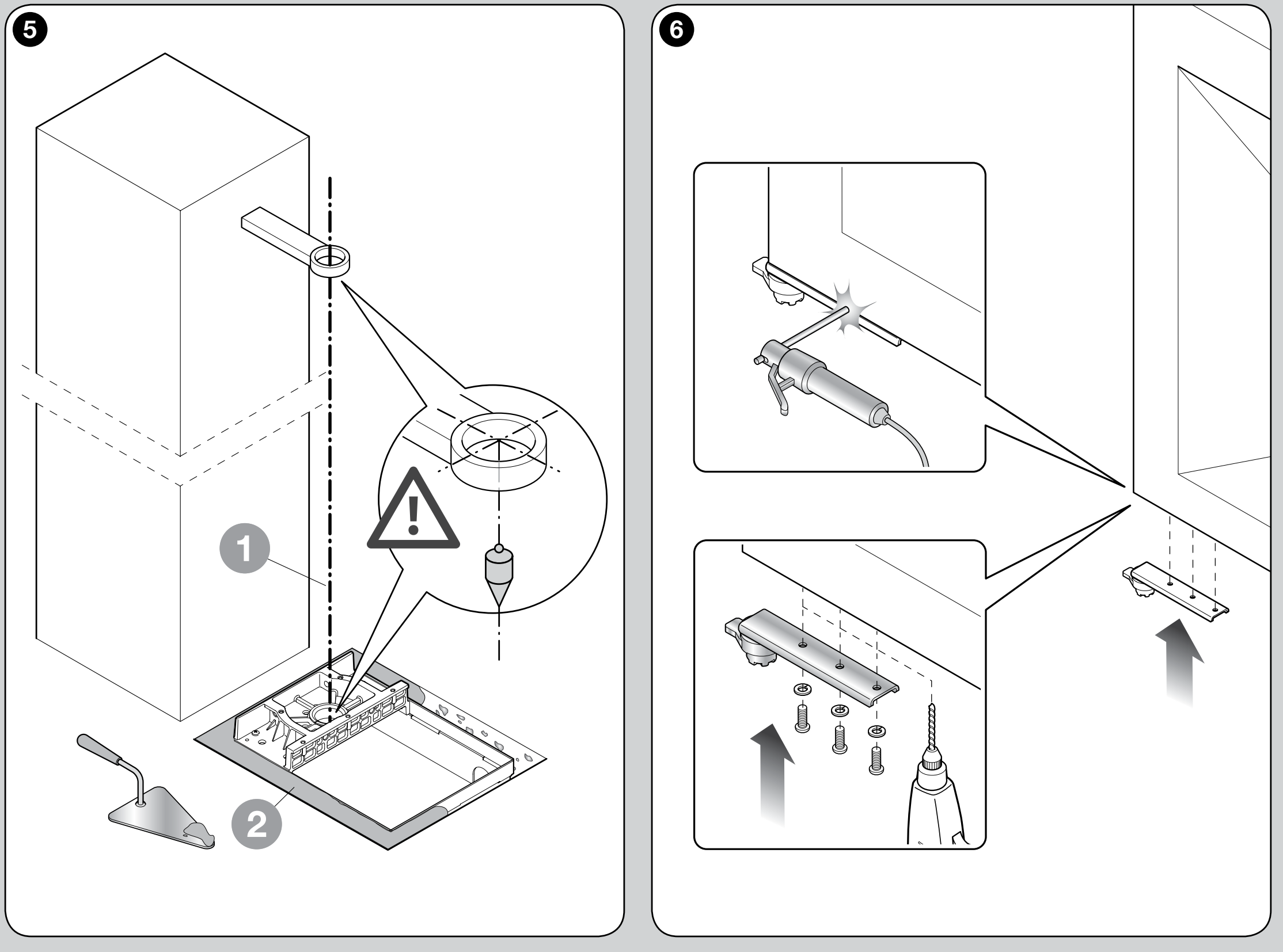

Základ, odtok a společná osa závisů
- Zkontrolujte nosnost brány, panty, volný pohyb a prostor pro celé otevření. Křídlo před demontáží podepřete a zajistěte.
- Připravte výkop, vedení kabelů a odtokovou trubku. Box vyrovnejte a založte do betonu podle výkresu tak, aby zůstal přístup k víku.
- Osa otáčení páky v boxu musí přesně souhlasit s osou horního závisu křídla. Posunuté osy způsobují namáhání a zadírání; vyšší síla centrály to neodstraní.
- Nosnou páku upevněte do nosné části křídla podle původního výkresu: tři závitová místa M10 s účinnou hloubkou nejméně 15 mm nebo vhodné odborné svařování.

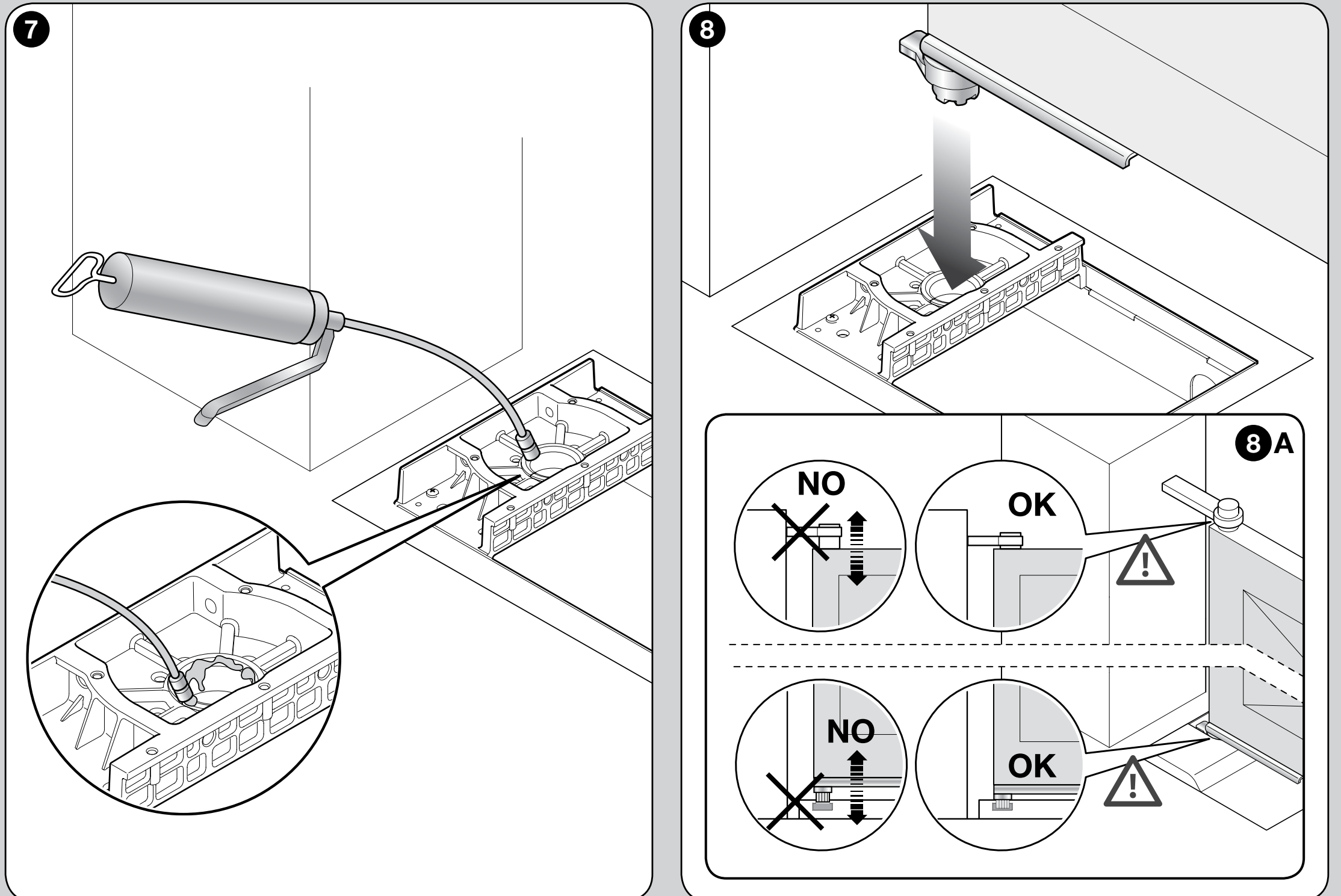

- Před zasunutím páky namažte pouzdro. Křídlo zajistěte proti nadvihnutí a vysazení podle výkresu.

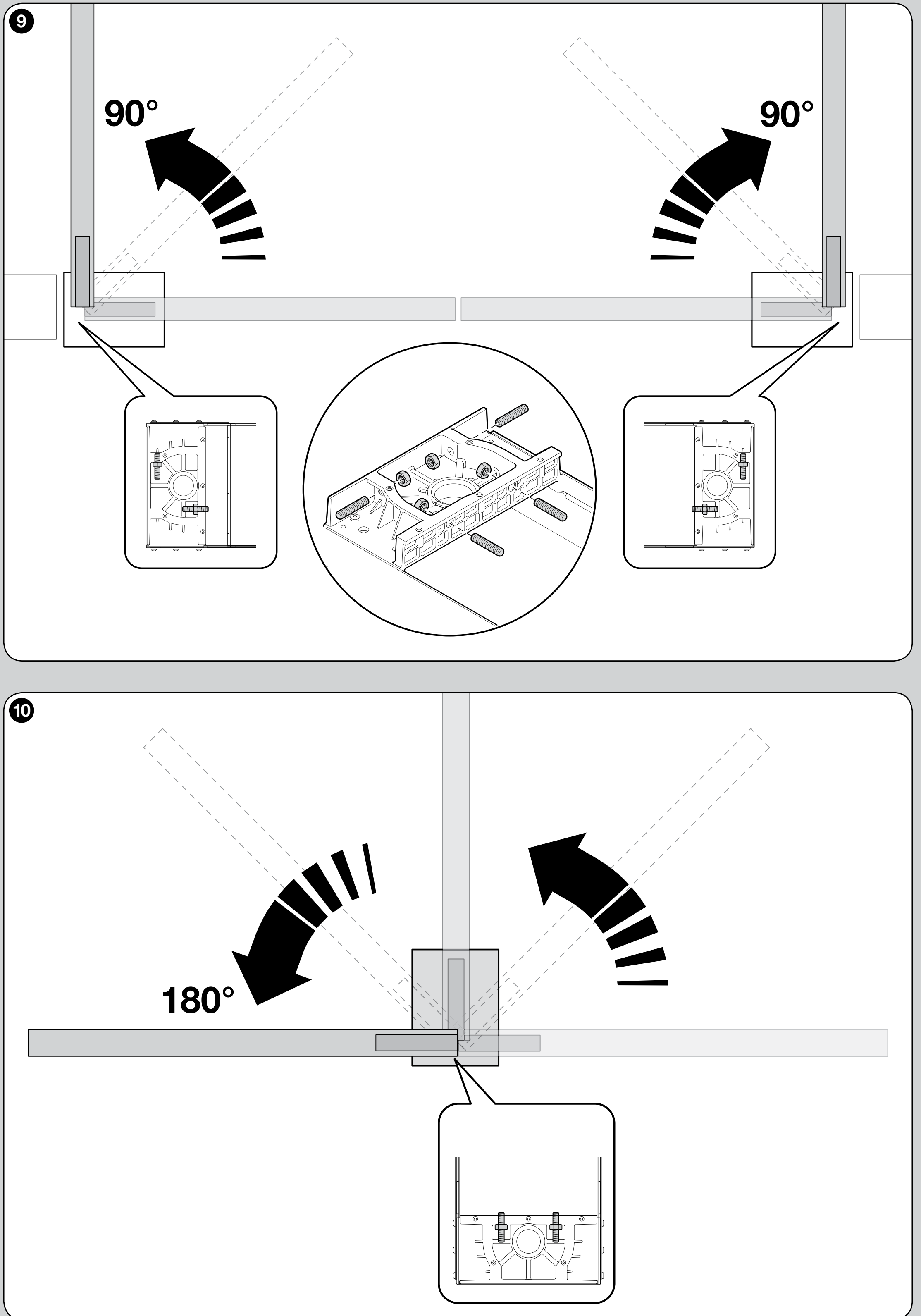

Mechanické dorazy pro 90° nebo 180°
Pohon používá mechanické koncové dorazy, nikoliv elektrické koncové spínače. Montáž umožňuje nastavení přibližně 90° ±10° nebo 180° ±10° podle obou provedení na výkresu. Integrovaným nastavením nelze zvolit libovolný úhel mezi těmito rozsahy. Pro konkrétní sestavu osadíte i potřebné vnější mechanické dorazy; nespoléhejte pouze na čas motoru.
- Zvolte montáž dorazů pro příslušný rozsah 90° nebo 180° podle obrázku.
- Křídlo ručně přesuňte do koncových poloh, nastavte šrouby dorazů a utáhněte pojistné matice.

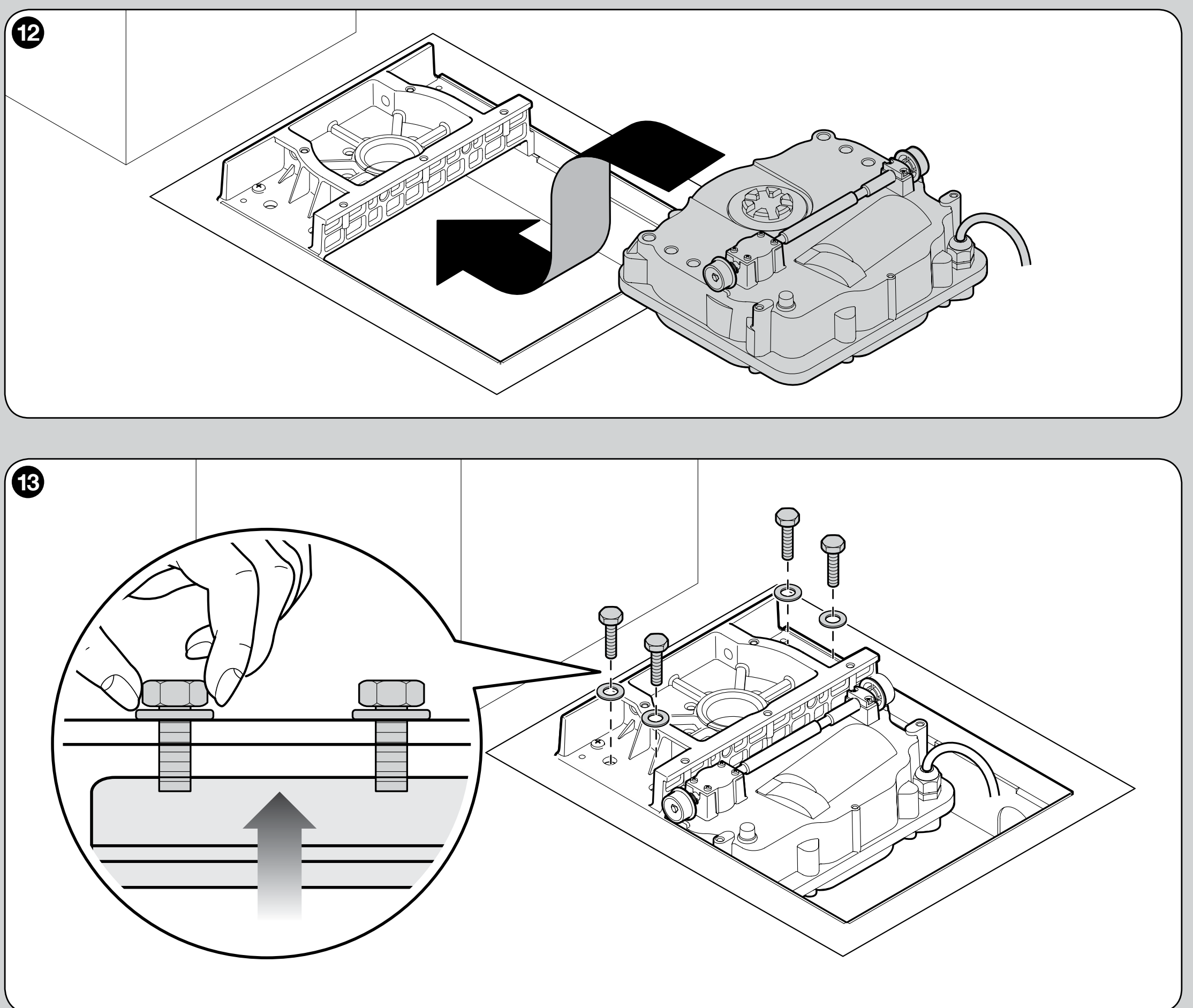

- Motor vložte do boxu a vyrovnejte upevňovací otvory. Dodané šrouby nejprve utáhněte jen natolik, aby se motor mírně nadzvedl nad dno boxu.

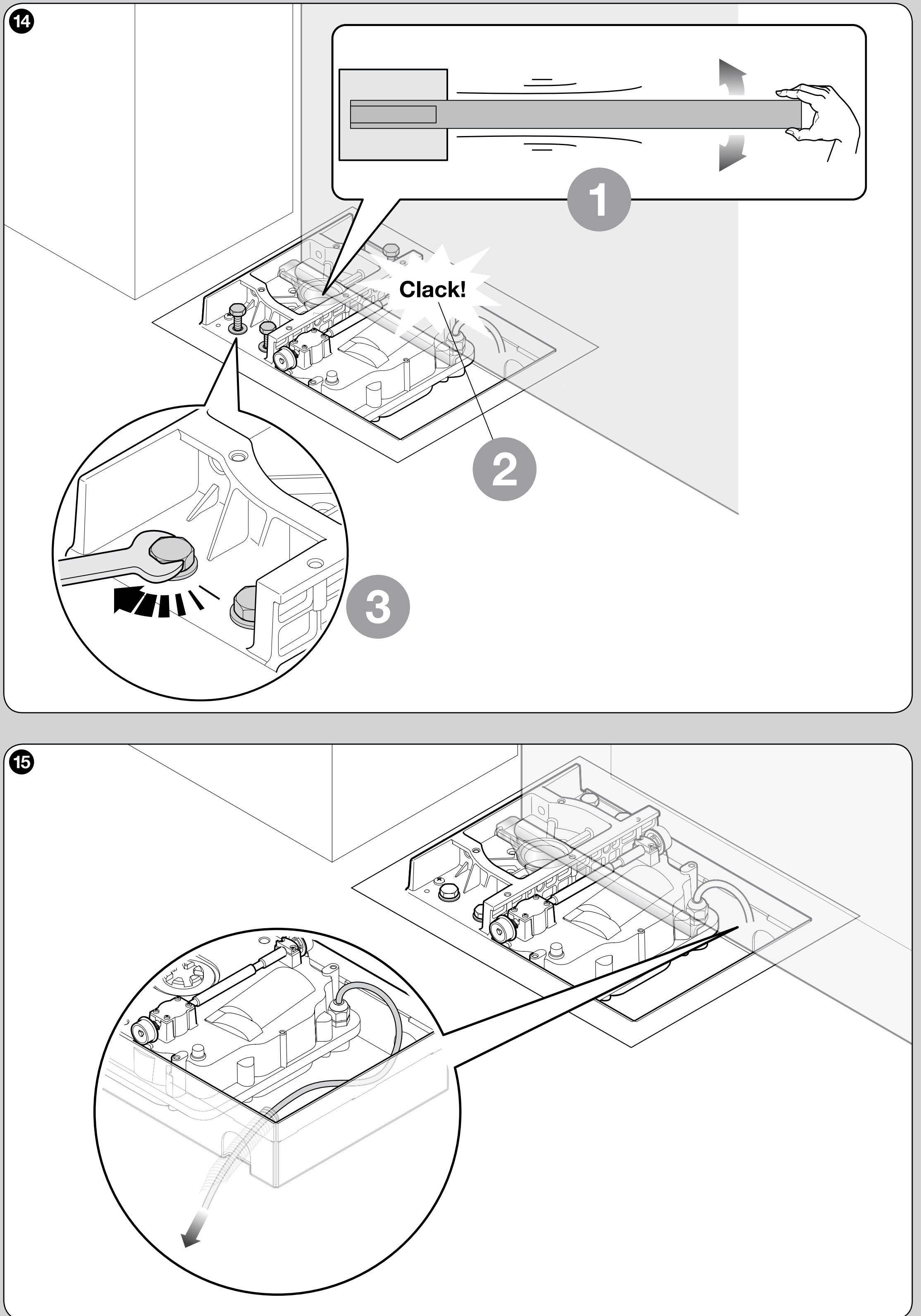

- Pomalým ručním pohybem křídla nechte zapadnout převod do spojení; až poté motor definitivně upevněte. Osazené části nesmí být v pnutí.

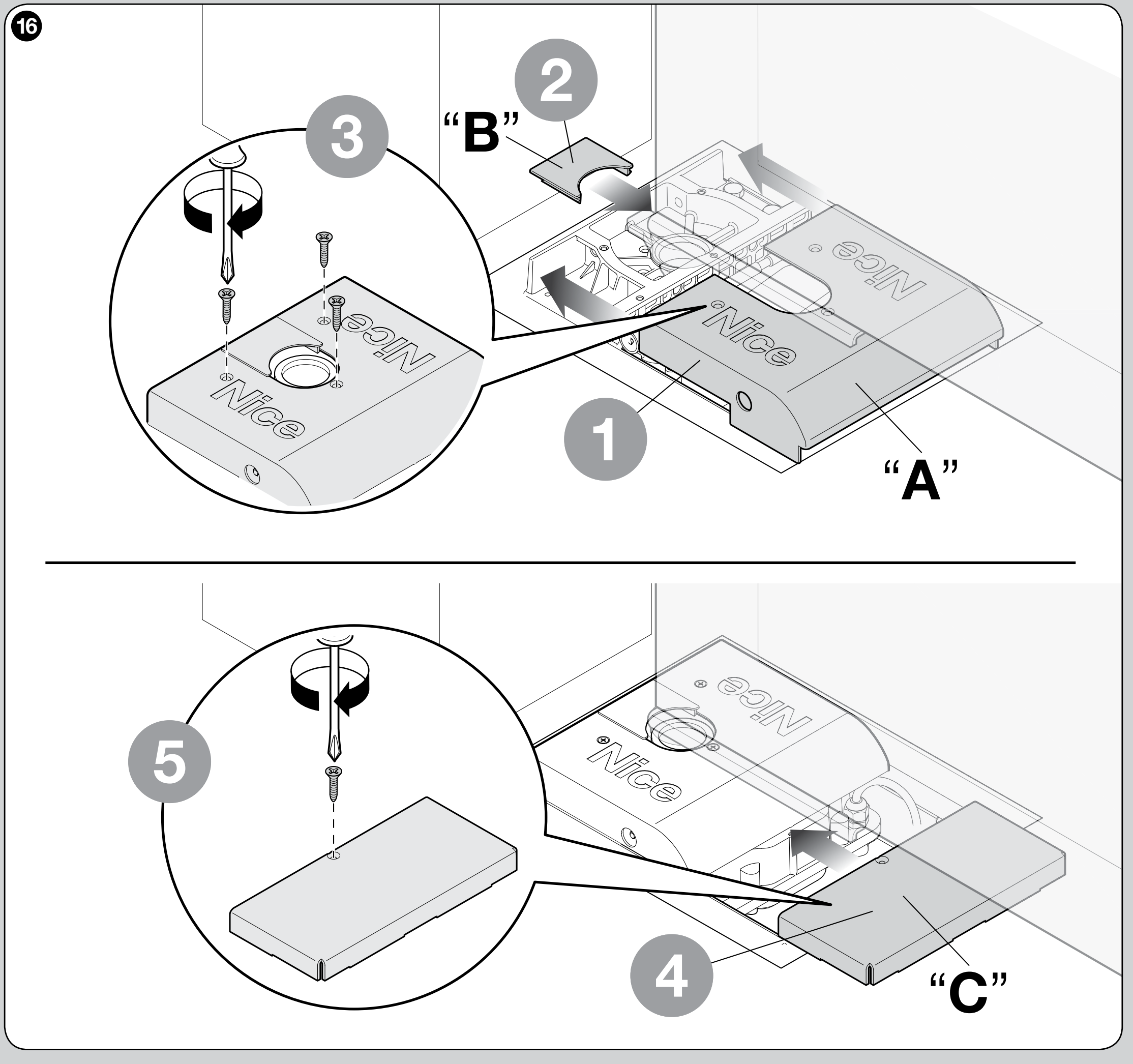

- Veďte kabel určeným místem, zkontrolujte kryty a zopakujte ruční zkoušku celé dráhy.
Motorový kabel a řídicí jednotka
| Vodič SFAB2024 | Účel |
|---|---|
| Modrý a hnědý | Dva vodiče 24 V DC motoru, připojené na příslušný výstup M1/M2 centrální jednotky. Jejich polarita se při změně směru obrací; nemají trvalé označení + a −. |
| Žluto-zelený | Ochranný vodič PE na určený ochranný bod; nikoli mínus napájení. |
| Kodér | SFAB2024 ho nemá. Černý a šedý vodič ve schématu jiné varianty patří k SFAB2124; nejsou zapojením enkodéru SFAB2024. |
Přivodní kabel nespojujte v základovém boxu. Při prodlužování použijte chráněnou spojovací krabici mimo box; musí být přístupná a chráněná proti vodě. Dodržte potřebný průřez a délku podle centrály. Na motorové vodiče se nesmí připojovat síť 230 V.
U MC424LR30 používejte motorové vedení 3 × 1,5 mm², maximálně 10 m: dva motorové vodiče a PE. Dodaný 2 m kabel prodlužte pouze přes vhodnou spojovací krabici mimo box; průřez, ochranu a celkovou délku musí ověřit montážník.
U MC424LR30 se jeden motor připojuje na M2. Při dvou motorech patří na M2 křídlo, které se otevírá jako první, a na M1 křídlo, které se zavírá jako první. Zapojení přispůsobte překrytí křídel a potvrďte ho při učení; ostatní desky ověřte v jejich návodu.
Svorky příslušenství MC424LR30 / MCA2R30
Následující čísla platí pro desku MCA2R30 se svorkami 1–13. Před zapojením ověřte označení desky a svorkovnice. Elektrické zapojení provádějte bez napájení. Beznapěťové kontakty se připojují mezi příslušný vstup a určený COMMON; na vstup nesmí přivádět externí napětí.
| Svorka | Funkce a polarita |
|---|---|
| 1 / 2 – FLASH | 1 = −, 2 = +; 24 V DC, max. 25 W. Pro NICE ELDC použijte samostatný pár napájení; anténa patří na anténní svorky přijímače. |
| 3 / 4 – OGI | 3 = −, 4 = +; kontrolka otevřené brány 24 V DC, max. 5 W. Při nastavení na elektrický zámek je výstup 12 V AC / 15 VA, tedy bez stálého +/−; funkce se nekombinují. |
| 5 – OUT STB | +; spínané napájení 24 V DC, max. 100 mA, podle režimu Stand-by nebo Phototest. |
| 6 – 0 V | −; společný mínus pomocného napájení. |
| 7 – 24 V | +; příslušenství 24 V DC (16–33 V), max. 200 mA. V režimu Stand-by klesne napájení na 21 V DC ±10 % s dostupným výkonem 2 W. Součet odběrů nesmí překročit příslušný limit. |
| 8 – COMMON | Společná svorka kontaktních vstupů, +24 V při vypnutém Stand-by. Nejedná se o mínus napájení. |
| 9 – ALT/STOP | Bezpečnostní vstup podle nastavení; NC kontakt nebo hrana 8,2 kΩ. Zapojení a učení musí odpovídat zvolenému režimu. |
| 10 – PHOTO / 11 – PHOTO1 | Reléové NC kontakty fotobuněk. Reakce obou vstupů se liší; nepřepojujte je jako náhradu ochrany. |
| 12 – SbS | Beznapěťový NO kontakt pro krokový povel; vhodný klíčový spínač nebo relé ovládacího modulu. |
| 13 – AUX | Nastavitelný vstup. Při PHOTO2 jde o bezpečnostní NC kontakt; při ovládacím povelu postupujte podle zvolené funkce. |

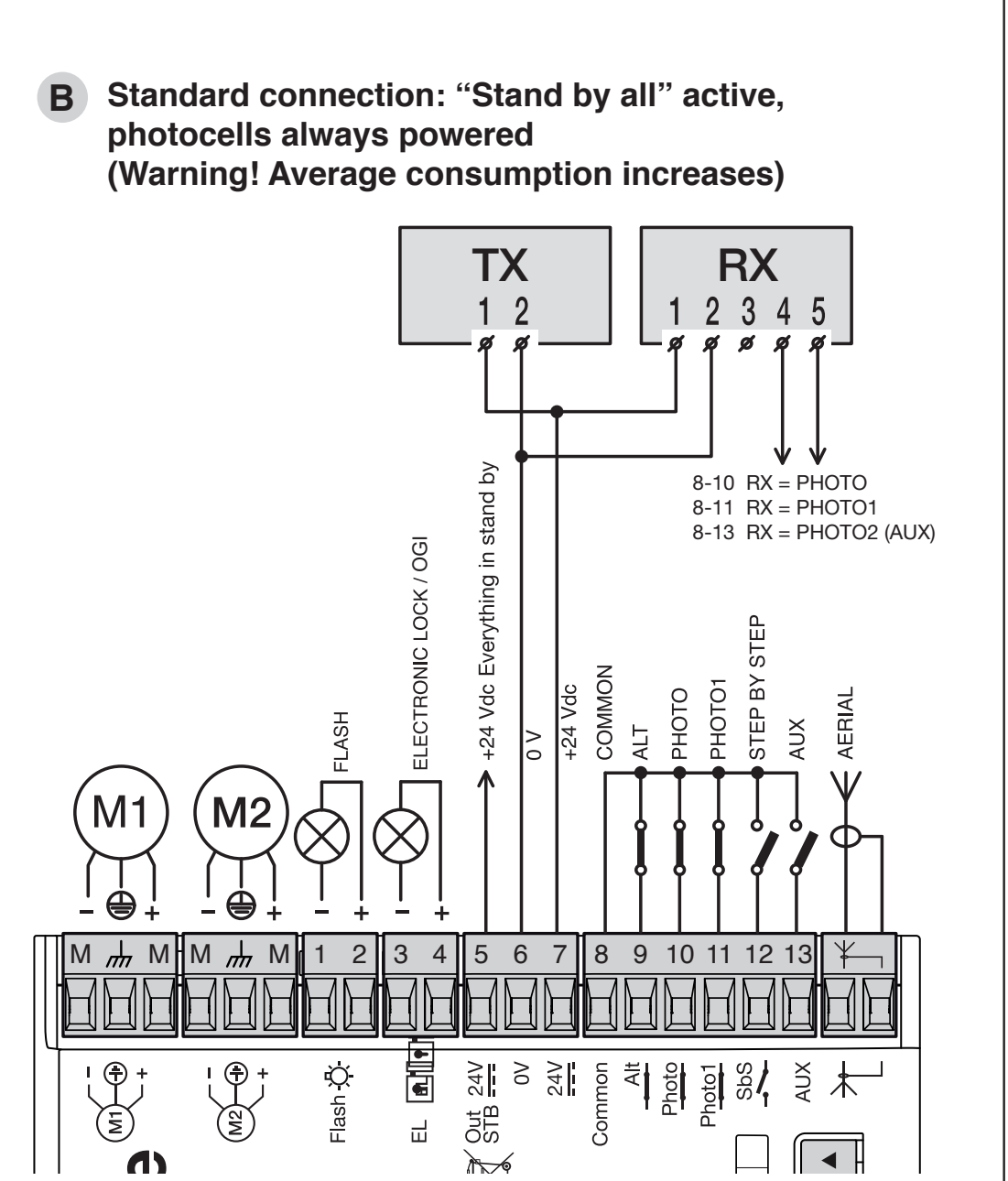

Reléové fotobunky EPM: normální napájení a Phototest

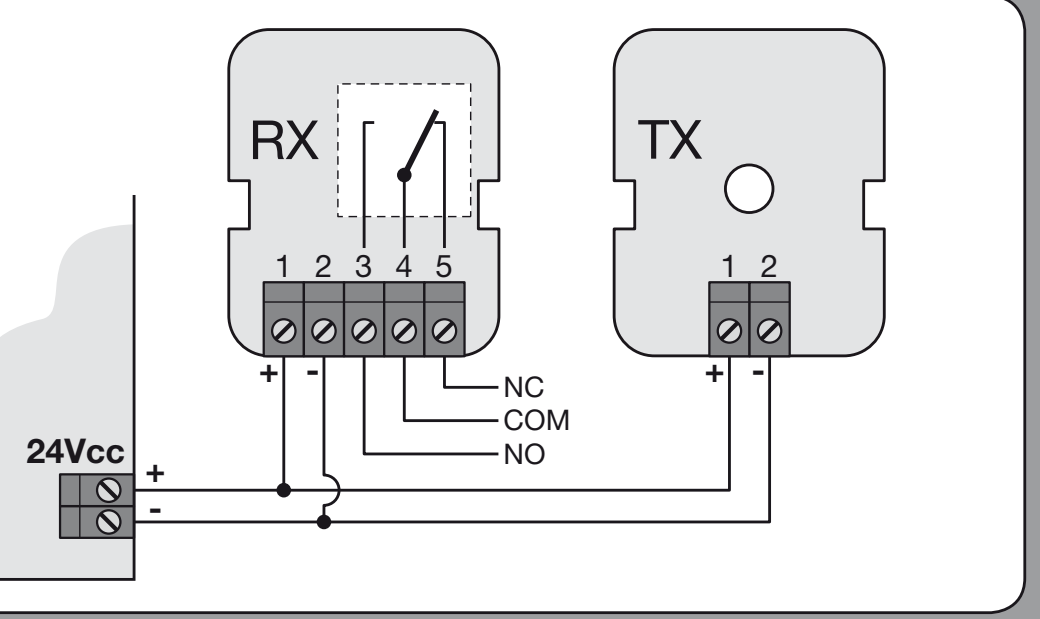

Při NICE EPM má vysílač TX i přijímač RX svorku 1 = + a svorku 2 = −. Na RX je 4 = COM a 5 = NC; svorka 3 je NO a pro bezpečnostní vstup PHOTO se nepoužívá. Svorky relé 4–5 jsou beznapěťový kontakt, nemají vlastní +/−.
| Režim MCA2R30 | Připojení EPM na PHOTO |
|---|---|
| Trvalé napájení fotobuněk – schéma B | TX1 a RX1 → 7 (+); TX2 a RX2 → 6 (−); RX4 COM → 8 COMMON; RX5 NC → 10 PHOTO. |

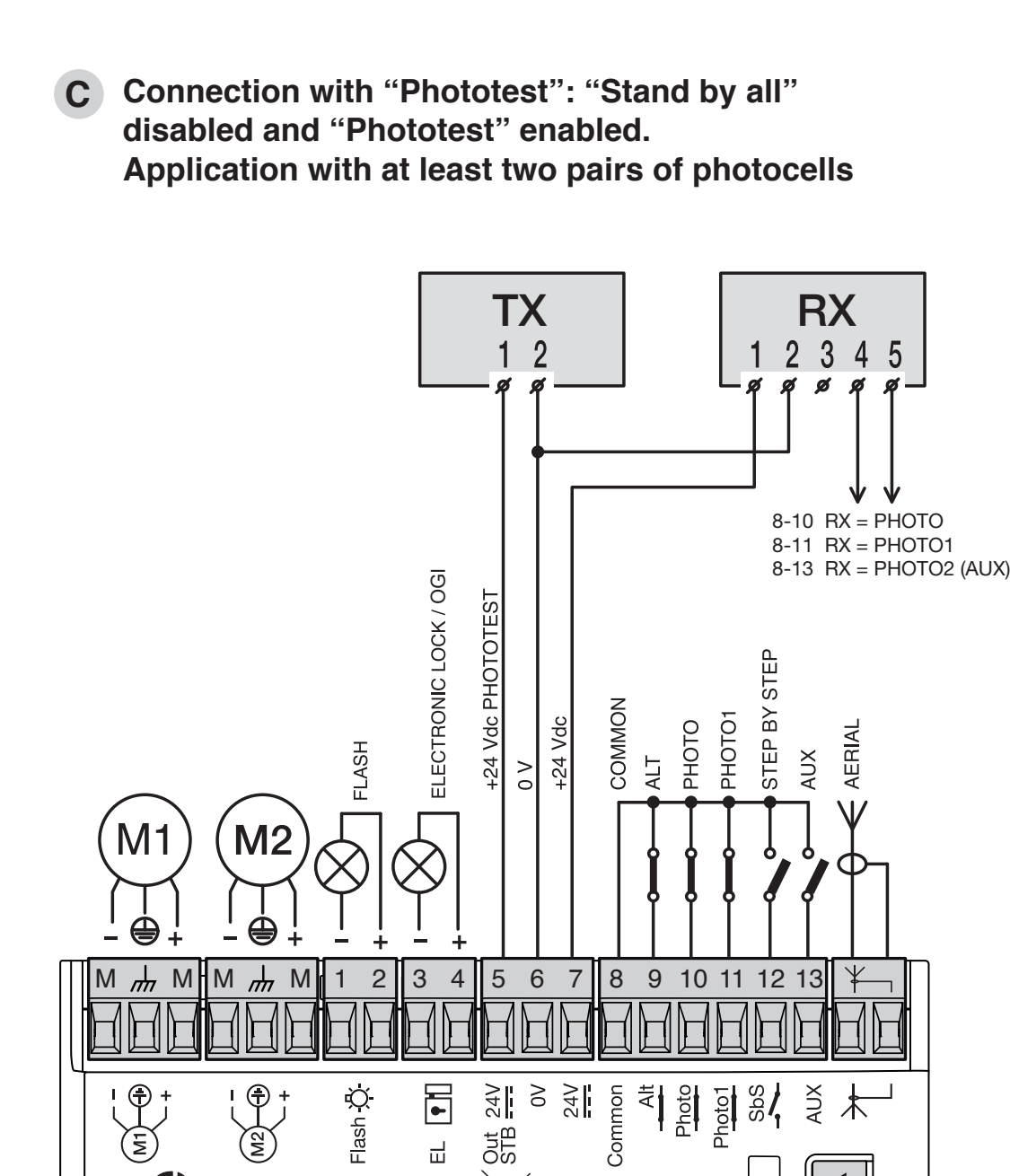

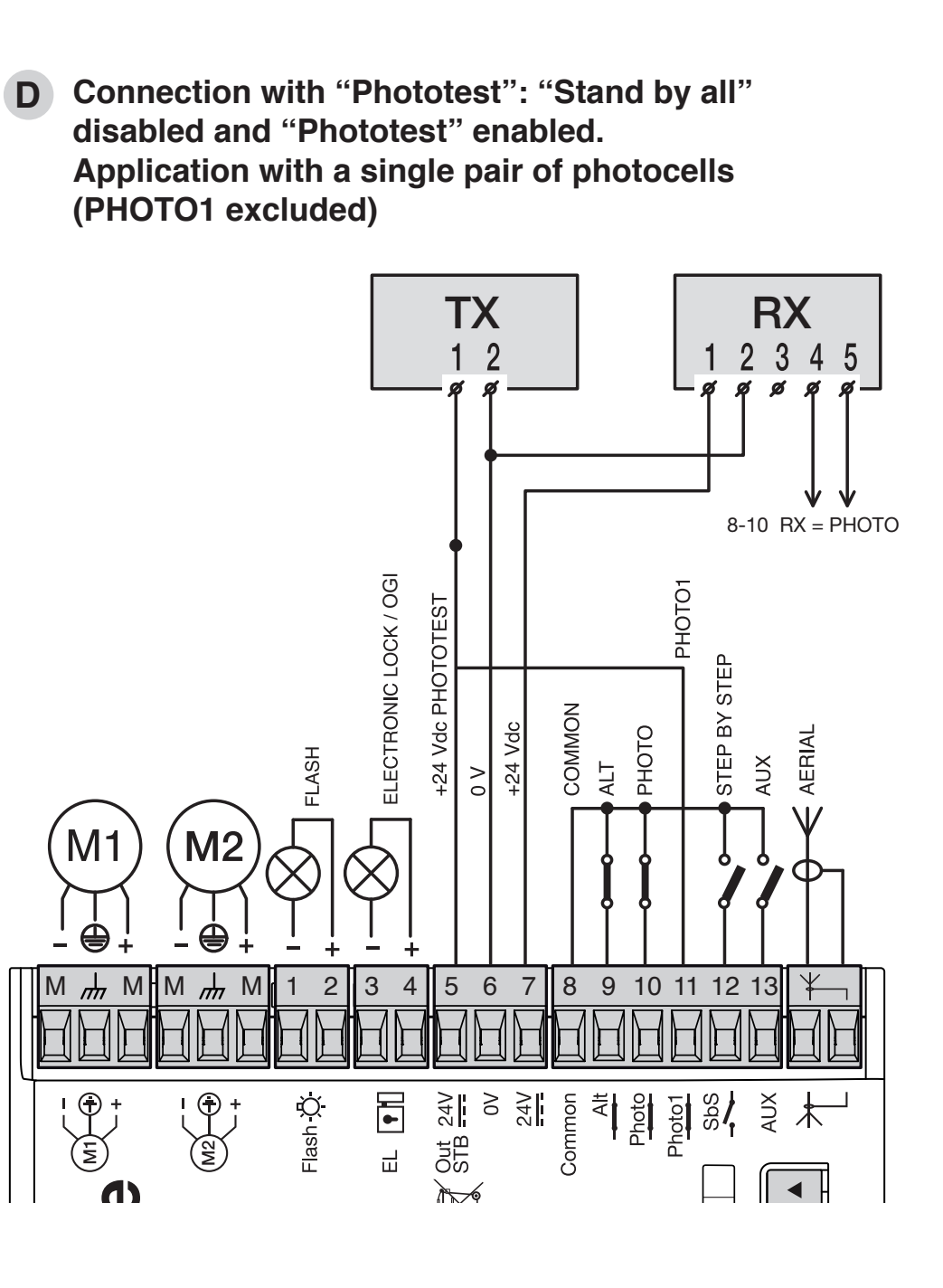

| Phototest – pár na PHOTO, schéma C nebo D | TX1 → 5 OUT STB (+); TX2 → 6 (−). RX1 → 7 (+), RX2 → 6 (−), RX4 → 8 COMMON, RX5 → 10 PHOTO. Po nastavení zopakujte učení a zkoušku. |

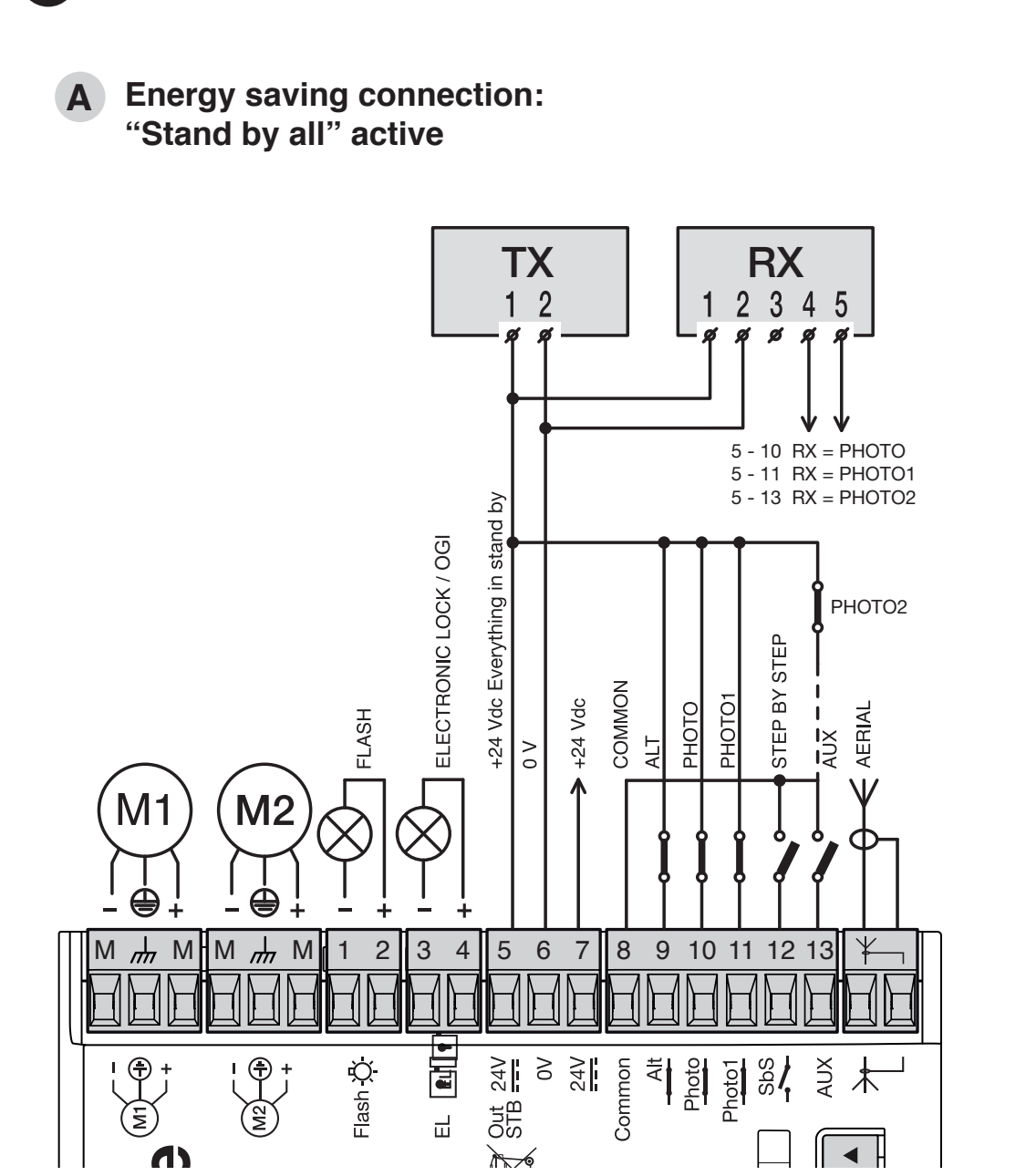

| Stand-by se spínaným napájením – schéma A | TX1, RX1 a RX4 COM → 5 OUT STB (+); TX2 a RX2 → 6 (−); RX5 NC → 10 PHOTO. Dodržte limit OUT STB 100 mA. |
PHOTO (10) při zavírání vyvolá obrácení pohybu; během otevírání pohyb neovlivní. PHOTO1 (11) zastaví pohyb v obou směrech. PHOTO2 na AUX (13), pokud je tak nastaven, obrátí otevírání a neovlivní zavírání. Umístění a výběr ochranných zařízení musí odpovídat rizikům konkrétní brány.
Stand-by a Phototest jsou alternativní režimy. Při jednom páru fotobuněk na PHOTO a režimu Phototest použijte schéma D: nepoužitý vstup PHOTO1 (11) se zapojí na OUT STB (5). Stejně tak na 5 se připojuje nepoužitý AUX (13), pouze pokud je nastaven jako PHOTO2. Tímto nesmí být obejdeno žádné instalované bezpečnostní zařízení. Při více párech použijte schéma C. Nezaměňujte COMMON (8) se spínaným OUT STB (5).
První spuštění a učení dráhy
Před zapnutím musí být motory pevně uchyceny, zablokovány, správně zapojeny, s nastavenými dorazy a bezpečnostními vstupy. U MC424LR30 zvolte na přepínači typ XME2024, který odpovídá SFAB2024, podle originálního řádku na obrázku. Nevolte SFAB2124 ani nastavení podle podobné brány.
- Po zapnutí ověřte LED napájení a bezpečnostních vstupů. Nesprávnou signalizaci vyřešte ještě před učením.
- Křídla ručně odblokujte, nastavte přibližně do poloviny dráhy a zablokujte; u dvou křídel zkontrolujte jejich pořadí.
- Na MC424LR30 podržte STOP/SET + CLOSE více než tři sekundy podle postupu učení dráhy. Začátek ověří směr a následně proběhne sekvence zavření, otevření a úplného zavření křídel.
- Pokud pohyb směřuje nesprávně nebo se křídla překrývají nesprávně, učení ihned zastavte. Po odpojení všech zdrojů opravte zapojení a zopakujte celý postup.
- Po úspěšném učení odzkoušejte celý cyklus, zpomalení, STOP, fotobunky a další ochrany. Zkoušku zopakujte po změně zapojení nebo relevantních nastavení.
Programování centrální jednotky
Motor nemá vlastní nastavovací tlačítka. Automatické zavírání, pauza, rychlost, síla, zpoždění křídel, Stand-by a funkce AUX/OGI se nastavují na příslušné řídicí jednotce. Pro MC424LR30 jsou dostupné dvě úrovně s osmi LED; postupy jiné generace se nepoužívají automaticky.
| Úkon MC424LR30 | Kde najdete postup |
|---|---|
| Tlačítka, vstup a uložení | Ovládací tlačítka a programování |
| Funkce ON/OFF | Úroveň I – funkce a výchozí stavy |
| Parametry a rozsahy | Úroveň II – hodnoty jednotlivých LED |
| Vymazání nebo reset | Postup resetu konkrétní desky; vymazání rádiové paměti je zvláštní úkon. |
Sílu nenastavujte jako náhradu opravy zadírající se brány. Každá změna, která ovlivní pohyb nebo bezpečnostní vstupy, vyžaduje opakovanou funkční a bezpečnostní zkoušku.
Výběr a párování dálkových ovladačů
Před koupí ovladače ověřte typ a kódování přijímače v centrále. Pro aktuální vhodné provedení je běžnou volbou NICE MYGO4. Postup ukládání tlačítek a vymazání paměti je v rádiovém ovládaní MC424LR30. Učení vysílače nenahrazuje učení motorů. Starší FLO/FLOR ani dálkový ovladač pro jiné rádiové rozhraní nevybírejte pouze podle frekvence 433,92 MHz.
Záložní baterie a solární napájení
Bez záložního zdroje použijte ruční odblokování klíčem. Pro aktuální MC424LR30 vyberte NICE PSS124 s příslušným konektorem. Starší NICE PS124 potřebuje u R30 redukci NICE CABLA11 a Stand-by vypnutý. U jiné centrály ověřte konektor a podmínky jejího zdroje; baterie se nepřipojuje přímo na motor.
NICE SOLEMYO SYKCE30 je alternativou po posouzení denní spotřeby a slunečních podmínek. Při solárním napájení zapněte Stand-by a zapojte i příslušenství podle jeho režimu. Síť a SOLEMYO nepřipojujte současně. Nastavení se liší od použití PS124 přes CABLA11.

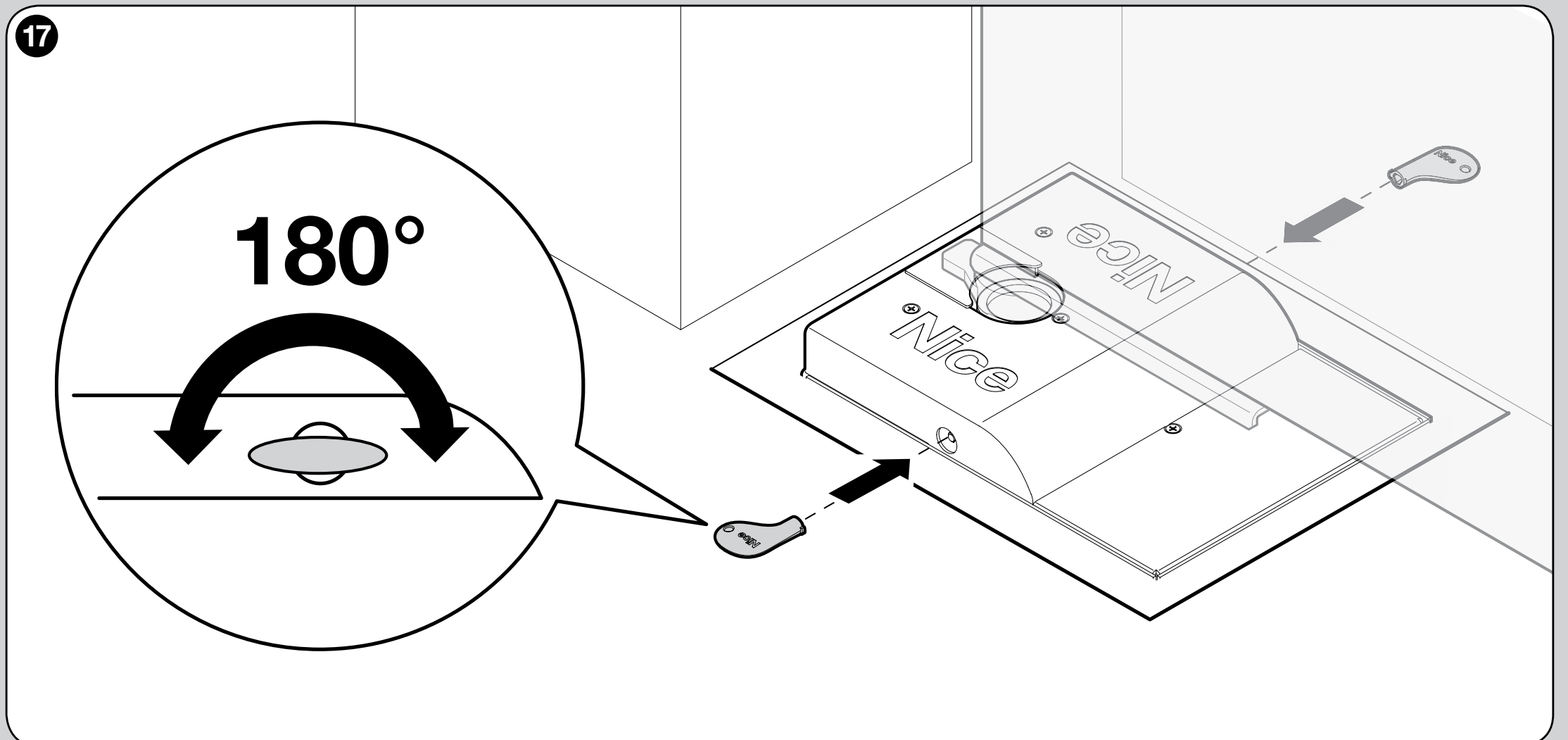

Ruční odblokování při výpadku proudu
- Zastavte bránu a držte křídlo proti samovolnému pohybu. Odblokování provádějte při stojícím křídle.
- Trojhranný klíč vložte do jednoho z bočních otvorů pro odblokování a otočte jej o 180° v libovolném směru. Křídlo lze ručně otevřít nebo zavřít.
- Pro opětovné zablokování otočte klíč o 180°. Mechanismus se spojí při prvním pohybu vyvolaném povelem; během zkoušky ponechte prostor brány volný.
- U dvoukřídlé brány postup zopakujte na druhém motoru. Po návratu napájení ověřte automatický pohyb i ochrany.
Co zkontrolovat při poruše
| Projev | Postup |
|---|---|
| Motor nejede | Napájení a bezpečnostní vstupy centrální jednotky, zablokování motoru, výstup M1/M2 a kabel. Neprovádějte zkoušku přímým připojením 230 V. |
| Křídlo se zadírá | Ruční pohyb, souosost závěsu a páky, zajištění křídla, správné zapadnutí převodu a dorazy. Nepomáhejte si zvýšením síly. |
| Nesprávný směr nebo pořadí | Zastavte pohyb, odpojte zdroje, zkontrolujte motorové vodiče a M1/M2; poté zopakujte učení. |
| Učení nebo Phototest selhává | Signalizaci STOP/PHOTO/PHOTO1, polaritu TX/RX a rozdíl COMMON/OUT STB. Zapojení musí odpovídat nastavení Stand-by a Phototest. |
| Tlačítko funguje, ovladač ne | Baterii vysílače, podporované kódování a rádiovou paměť podle postupu párování. |
| Voda v boxu | Odvodnění, zanesení odtoku a těsnost spojů mimo box. Vypněte napájení a zajistěte opravu; IP67 nenahrazuje funkční odtok. |
Bezpečnostní zkouška a údržba
Před předáním vyzkoušejte ruční odblokování, úplné otevření a zavření, dorazy, pořadí křídel a všechny ochrany. Montážník musí ověřit bezpečné síly a potřebná ochranná zařízení na celé sestavě; maximální moment motoru není bezpečnou kontaktní silou pro člověka. Děti si nesmí hrát s ovládáním ani u pohybující se brány.
Kontrolu zajistěte nejméně každých 6 měsíců. Po odpojení všech zdrojů vyčistěte box a odtok, zkontrolujte korózi, pevnost šroubů a dorazů, puzdro, závěsy, kabel a zajištění proti nadvihnutí. Obnovte potřebné mazání podle montážního postupu. Po údržbě zopakujte pohybové a bezpečnostní zkoušky. Poškozené díly a elektroinstalaci opravuje odborník.

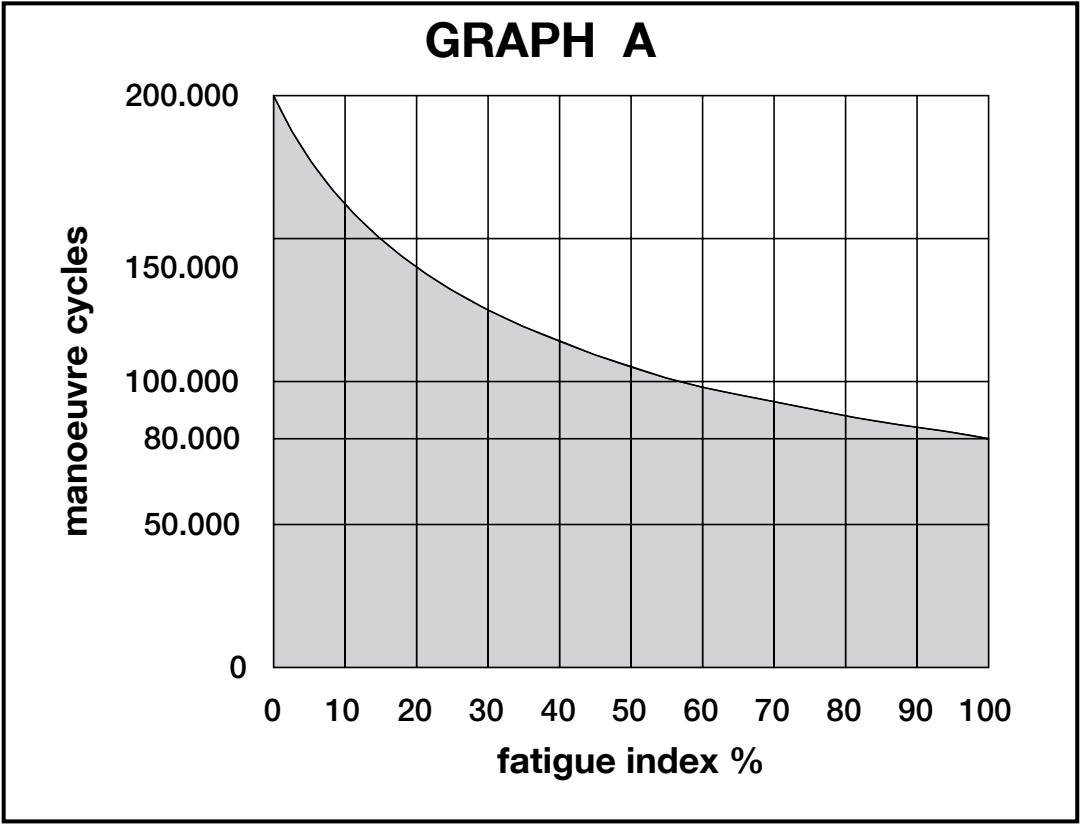

Orientační životnost při křídle 1,51–2,3 m
Pro křídla dlouhá 1,51–2,3 m můžete použít následující indexy. Orientační životnost závisí na hmotnosti, délce, prostředí a výplni křídla. Součet indexů se čte na vodorovné ose původního grafu; svislá osa uvádí počet cyklů. Jedná se o odhad při pravidelné údržbě, nikoli o záruku ani počet let. Při hraniční sestavě posuzujte nejprve graf použitelnosti.
| Hmotnost křídla | 1,51–1,8 m | 1,81–2,0 m | 2,01–2,3 m |
|---|---|---|---|
| Do 100 kg | 10 % | 20 % | 30 % |
| 101–250 kg | 20 % | 30 % | 40 % |
| 251–300 kg | 30 % | 40 % | 50 % |
| 301–330 kg | 40 % | 50 % | — |
| 331–400 kg | 50 % | — | — |
K základnímu indexu připočtěte 15 % při teplotě nad 40 °C nebo pod 0 °C, případně vlhkosti nad 80 %; dalších 15 % za plnou výplň a 15 % při montáži ve větrném prostředí. Každý relevantní vliv se započítává samostatně. Pomlčka v tabulce neznamená nulové zatížení; použitelnost ověřte podle grafu limitů.
Plná výplň, vítr, vysoká vlhkost a teplotní podmínky snižují životnost. Při návrhu provozu proto zohledněte i prostředí a skutečný odpor pohybu, nikoli pouze maximální hmotnost.
Technické parametry SFAB2024
| Parametr | Hodnota |
|---|---|
| Provedení | Nevratný podzemní motor bez enkodéru, zapouzdřené kovové tělo |
| Napájení motoru | 24 V DC z centrální jednotky MC424L |
| Samostatné limity křídla | 2,3 m / 400 kg; kombinace podle grafu použití |
| Maximální proud / příkon | 5 A / 120 W |
| Maximální točivý moment | 250 Nm |
| Rychlost bez zatížení | 1,25 otáč./min |
| Provoz | Rezidenční; nejvíce 60 cyklů/h při jmenovitých podmínkách, při 180° polovina |
| Mechanické nastavení úhlu | 90° ±10° nebo 180° ±10° podle montáže dorazů |
| Krytí | IP67 – dočasné ponoření; odtok boxu je nezbytný |
| Pracovní teplota | −20 až +50 °C |
| Rozměry samotného motoru | 235 × 206 × 96,5 mm |
| Hmotnost samotného motoru | 6 kg |
| Přívodní kabel | 2 m |
| Základový box | SFABBOX, samostatně nebo v kombinaci/sadě |

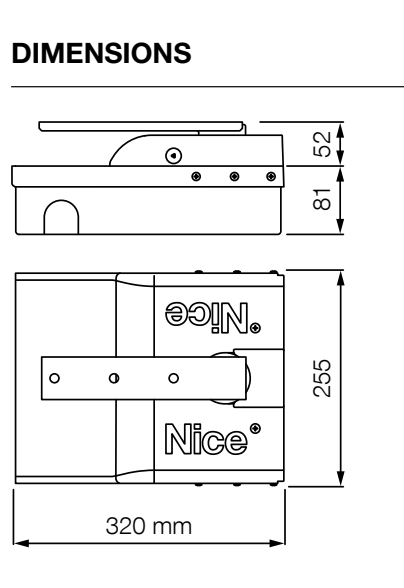

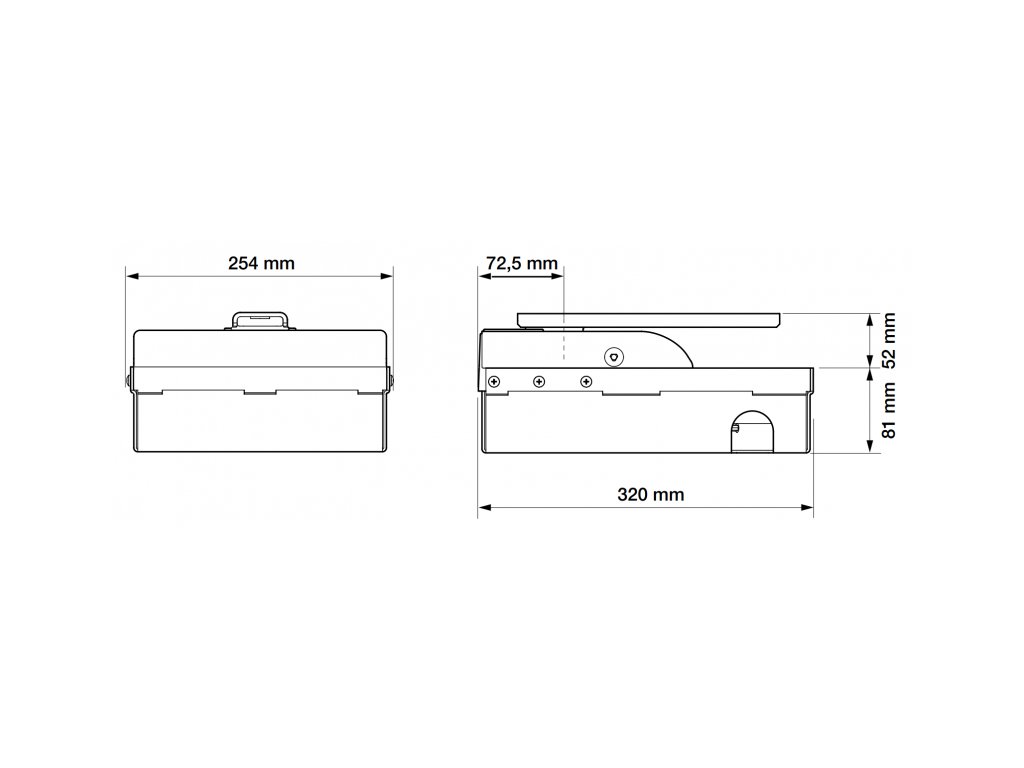

Rozměry a hmotnost motoru se liší od kompletního boxu s pákou. Výkres boxu níže zobrazuje půdorys 320 × 255 mm a výškové rozměry jeho osazení; všechny rozměry výkresu jsou v milimetrech. U základu počítejte také s odtokem a kabelovou chráničkou.

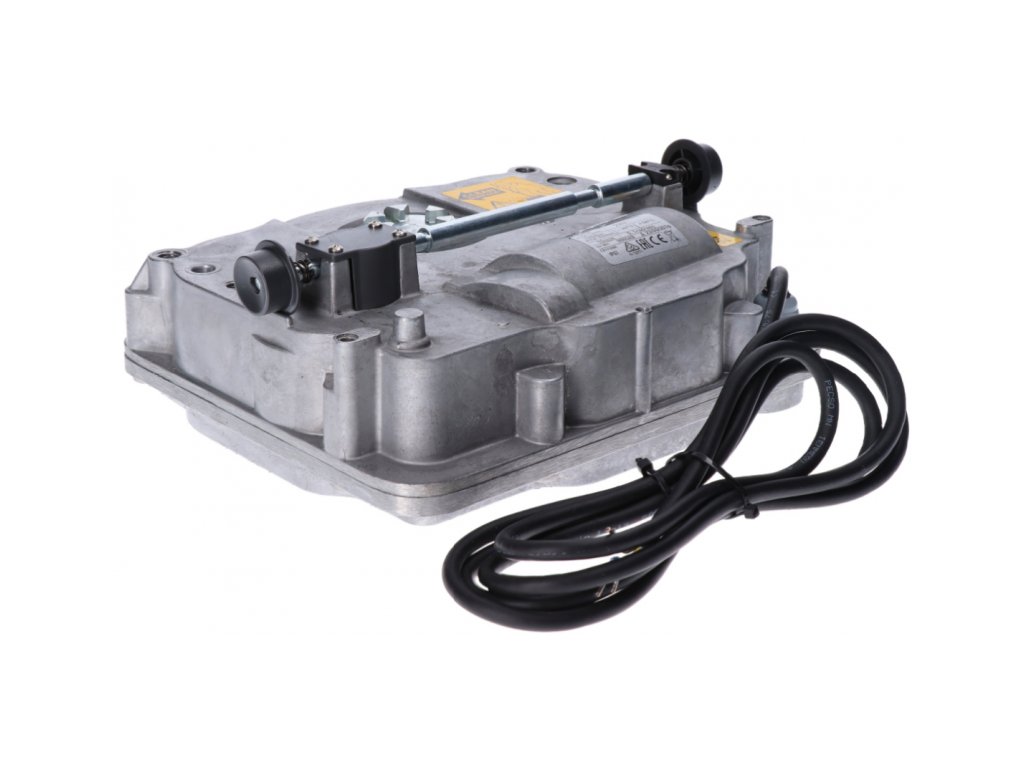

360° zobrazení pohonu
Pohon SFAB2024 byl v minulosti označován také jako X-FAB XFAB2024 a X-METRO XME2024. Při zapojení vždy ověřte skutečný model motoru a desku centrální jednotky.
Doplňkové parametry
| Kategorie: | Samostatné podzemní pohony |
|---|---|
| Hmotnost: | 6 kg |
