NICE M-Fab MFAB3000 - samostatný podzemní pohon pro křídlovou bránu do křídla 3,5m/600kg

NICE M-FAB MFAB3000 je samostatný podzemní nevratný pohon s motorem 230 V AC pro jedno křídlo brány. Neobsahuje řídicí jednotku; pro novou sestavu se používá NICE MC800 s deskou MCA5R30. Pro dvě křídla jsou zapotřebí dva motory a jedna vhodná centrální jednotka.

Podzemní pohon je skryt pod osou pantů a ponechává čistý vzhled křídla. Využijete ho i tam, kde není prostor pro lineární nebo kloubový pohon. Vhodnost brány posuďte podle délky, hmotnosti a provozu, nikoliv pouze podle napětí motoru.

Řídicí jednotka a kompatibilní příslušenství

MC800 řídí jeden nebo dva 230 V motory. Napájení motoru, výstup výstražného světla a nízkonapěťové příslušenství jsou různé obvody. Přijímač a fotobuňky vyberte podle skutečně osazené centrály; postupy MCA5R30 nepřenášejte na starší desku pouze podle názvu MC800.

Motor, box a odblokovací mechanismus

Box je použitelný pro pravé i levé křídlo. Při sadě si ověřte počet a materiál boxů i výběr MEA2/MEA3; dodávka samostatného motoru automaticky neznamená kompletní sestavu. MFAB3000 navazuje na starší označení METRO/Metroplex ME3000.

Délka a hmotnost křídla

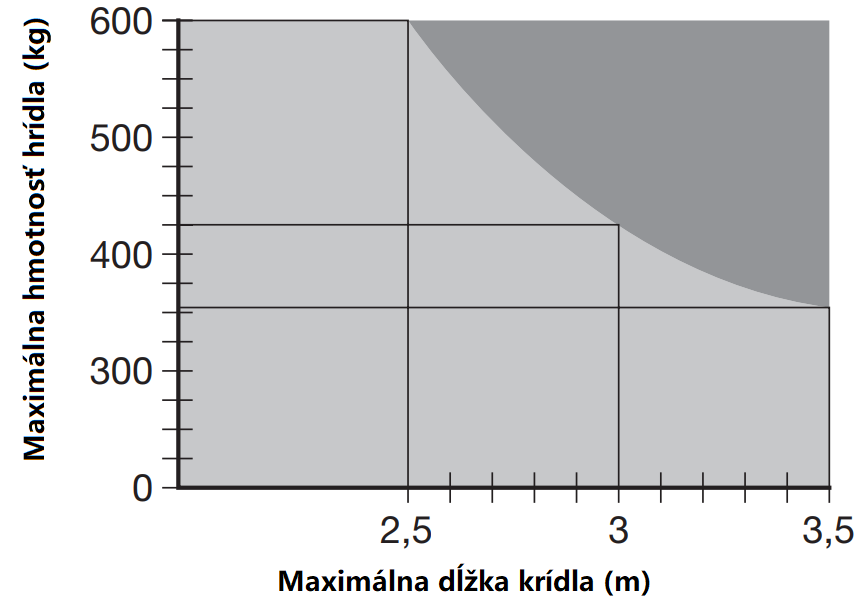

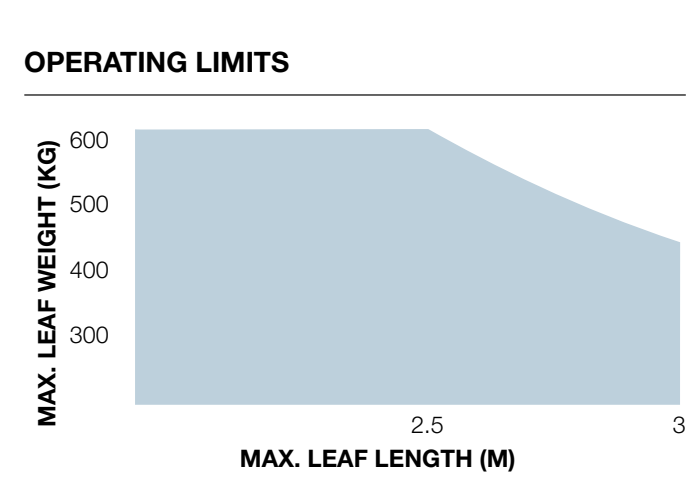

Pro výběr nové sestavy počítejte s křídlem do 3 m. Hranice 600 kg platí při délce nejvíce 2,5 m; s rostoucí délkou přípustná hmotnost klesá podle grafu. Křídlo nad 3 m, včetně sestav uváděných do 3,5 m, vyžaduje potvrzení vhodnosti konkrétního provedení a podmínek montáže.

Křídlo musí být pevné, správně vyvážené a ručně se pohybovat po celé dráze s podobným odporem. Panty musí být osové, se společnou osou čapu boxu. Pro křídlo delší než 2,5 m se doporučuje elektrický zámek NICE PLA10 nebo NICE PLA11. Dva motory nemění limit jednoho křídla.

Rychlost 1,14 ot./min odpovídá orientačně přibližně 13–14 sekundám na 90° bez rozběhu a zpomalení. Pracovní cyklus motoru je 30 %; nejedná se o nepřetržitý provoz. Pro 90° se uvádí 30 cyklů/h, při 180° s doplňkem MEA1 polovina, tedy 15 cyklů/h; je třeba dodržet i časovou zátěž a podmínky celé sestavy.

Osazení boxu a montáž motoru

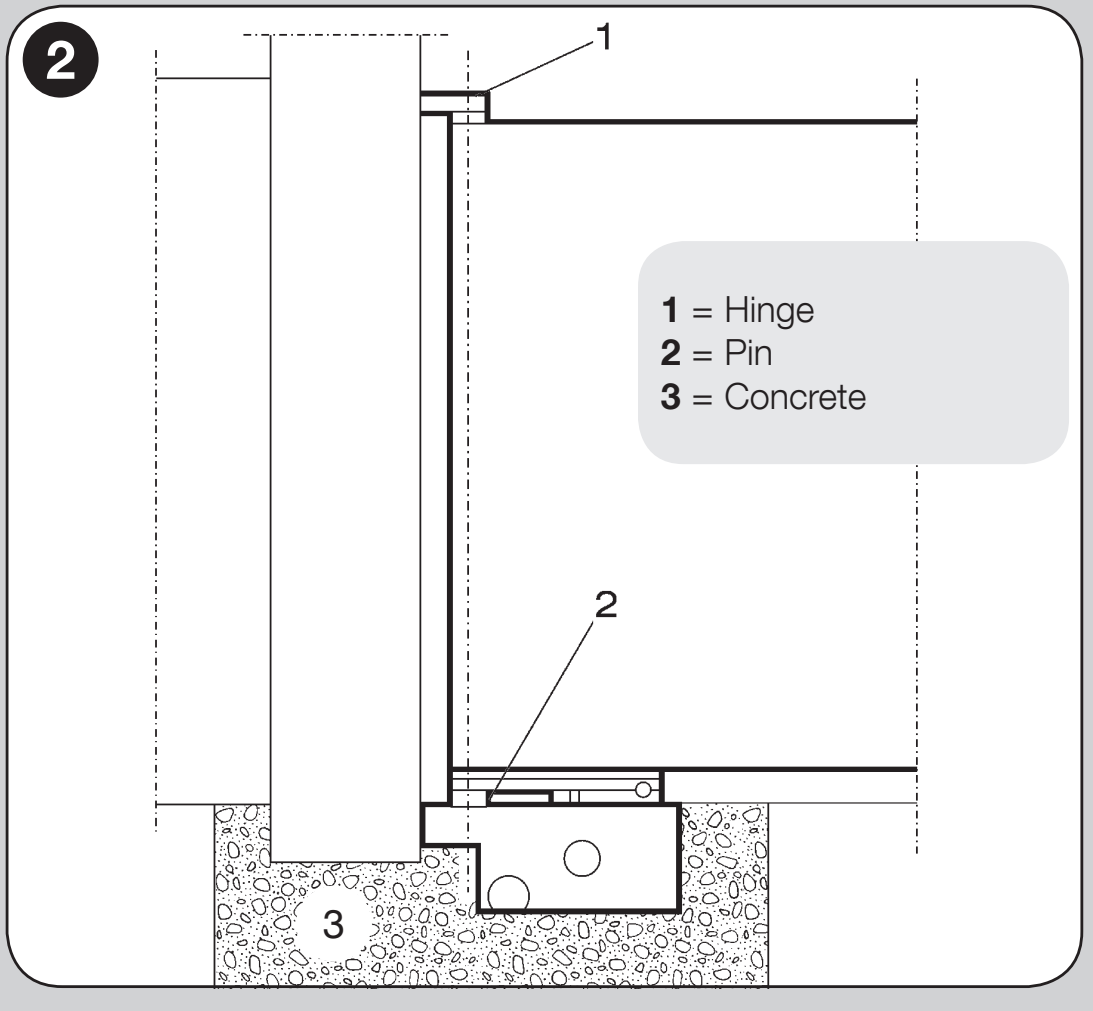

Čap boxu musí být ve společné ose s panty křídla. Box umístěte vodorovně, ve výšce podle konkrétní sestavy a okolního povrchu. Připravte samostatné vedení kabelu a účinné odvodnění. Podrobný postup osazení základového boxu.

1. Připravte jámu podle rozměrů boxu a místních základových podmínek. Drenáž musí odvádět vodu, nesmí končit v nepropustné jámě.
2. Před osazením upevněte příslušenství dorazu otevírání podle jeho polohy na obrázku.
3. Čap boxu zarovnejte s osou pantů, připravte chráničku a odvodnění a box zabetonujte v vodorovné poloze.

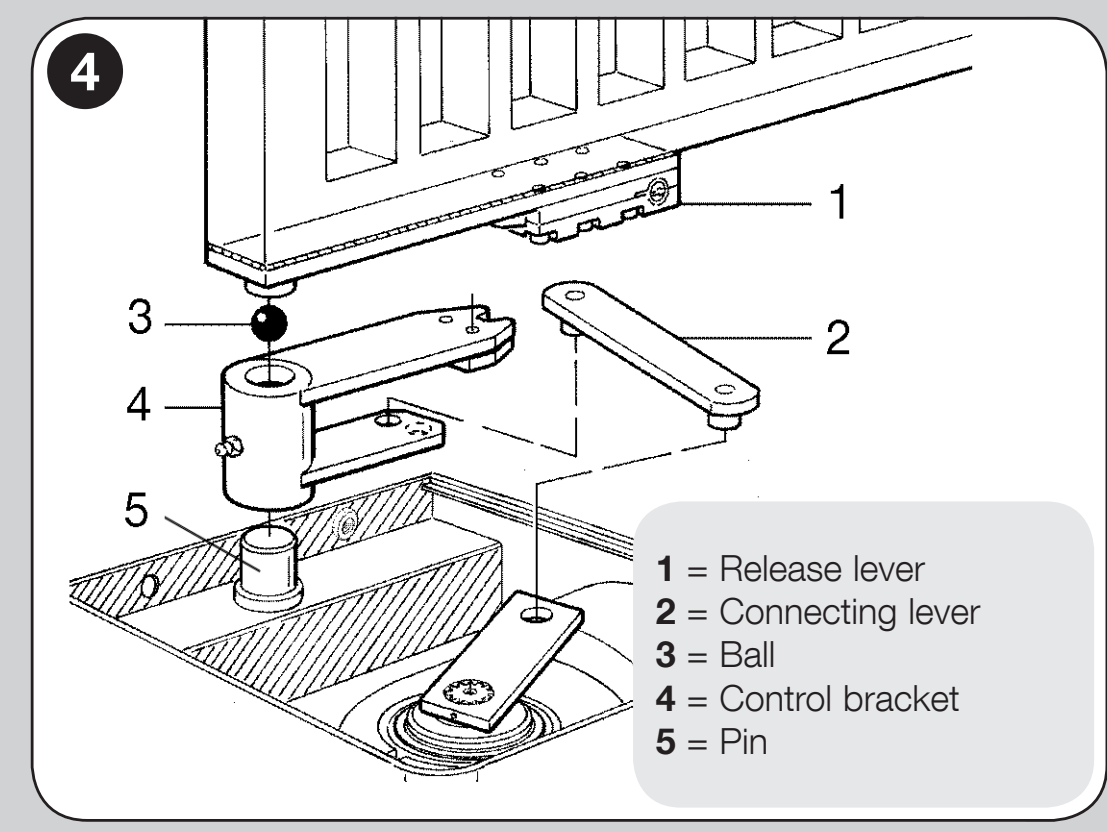

4. Na čap nasaďte ovládací konzolu s dodanou kuličkou. Křídlo přiložte k odblokovací páce a bezpečně připevněte svařováním; namažte příslušné místo přes maznici.
5. Vložte motor ve správné orientaci, osaďte doraz zavírání a upevněte jej čtyřmi pojistnými maticemi a podložkami.
6. Motor spojte s křídlem spojovací pákou. Zkontrolujte ruční pohyb, dorazy, zajištění a odblokování.
7. Kabel vyveďte mimo box do vhodné spojovací krabice; až poté proveďte elektrické zapojení.

Motor má kovové tělo a krytí IP67 pro dočasné ponoření. Dlhodobě stojící voda a nečistoty v boxu jsou poruchou odvodnění, nikoli běžným provozním stavem. Elektrické spoje do boxu nepatří.

Mechanické dorazy a úhel otevření

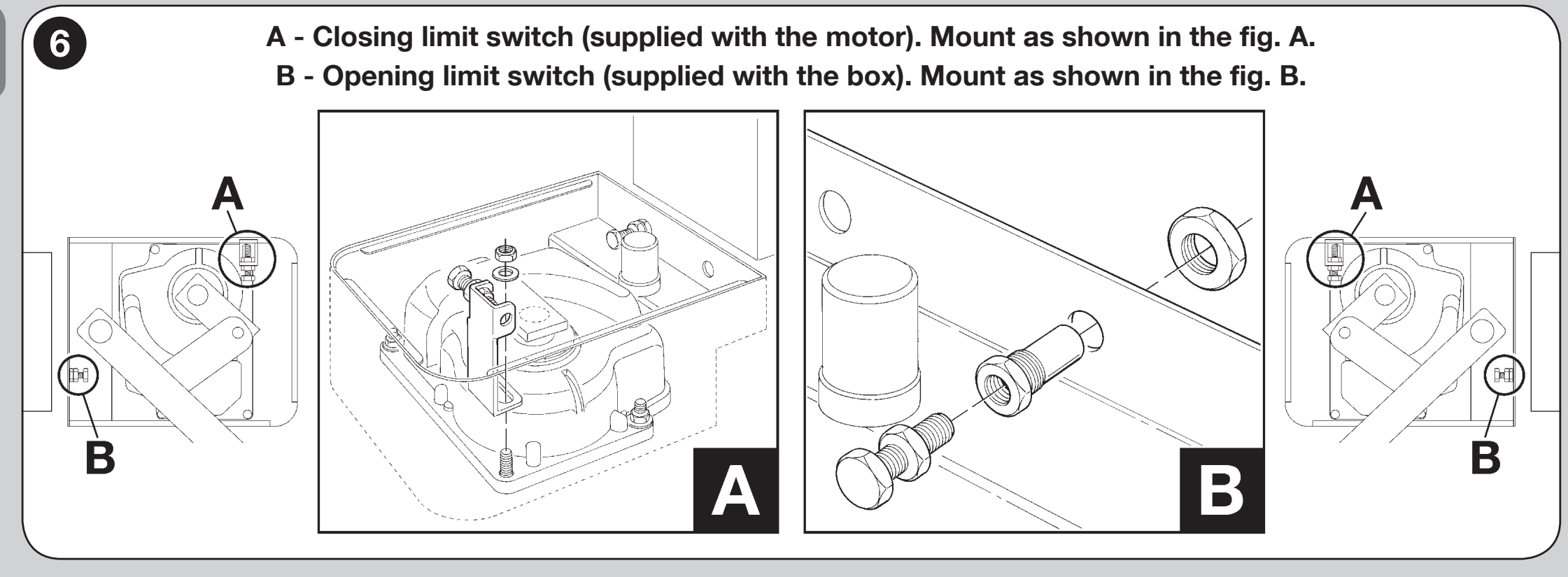

V standardní mechanické sestavě je otevření do 110°. Doraz zavírání se dodává s motorem, doraz otevírání s boxem. Nejsou to elektrické koncové spínače a nepřipojují se na vstupy FCA/FCC centrály.

Pro větší úhel až do 360° se používá NICE MEA1 s ozubeným koleskem a řetězem. Tento doplněk je určen pro křídla do 2,5 m. Potřebujete vhodné vnější dorazy a volný bezpečný prostor pohybu; přesný úhel nastavte podle celé montáže.

Motorový kabel a připojení k MC800

Dodaný kabel má délku 2 m. Spojování vodičů v základovém boxu je zakázáno. Použijte vhodnou krabici mimo box, přístupnou pro kontrolu a chráněnou před vodou. Při všech zásahech odpojte napájení.

Motor se připojuje na výstup 230 V AC, nikoliv na 24V příslušenství. Nemá magnetický enkodér jako MFAB3024 a černý vodič zde není ENC. Motor má vestavěný kondenzátor 10 µF; nepřidávejte další pouze podle zapojení jiného modelu.

U MC800/MCA5R30 je motorové vedení 4 × 1,5 mm², maximálně 10 m mezi centrální jednotkou a motorem. Pořadí svorek určete podle označení OPEN, COMMON a CLOSE na konkrétní desce, nikoliv podle pořadí barev v kabelu. Úplné připojení motorů na MC800.

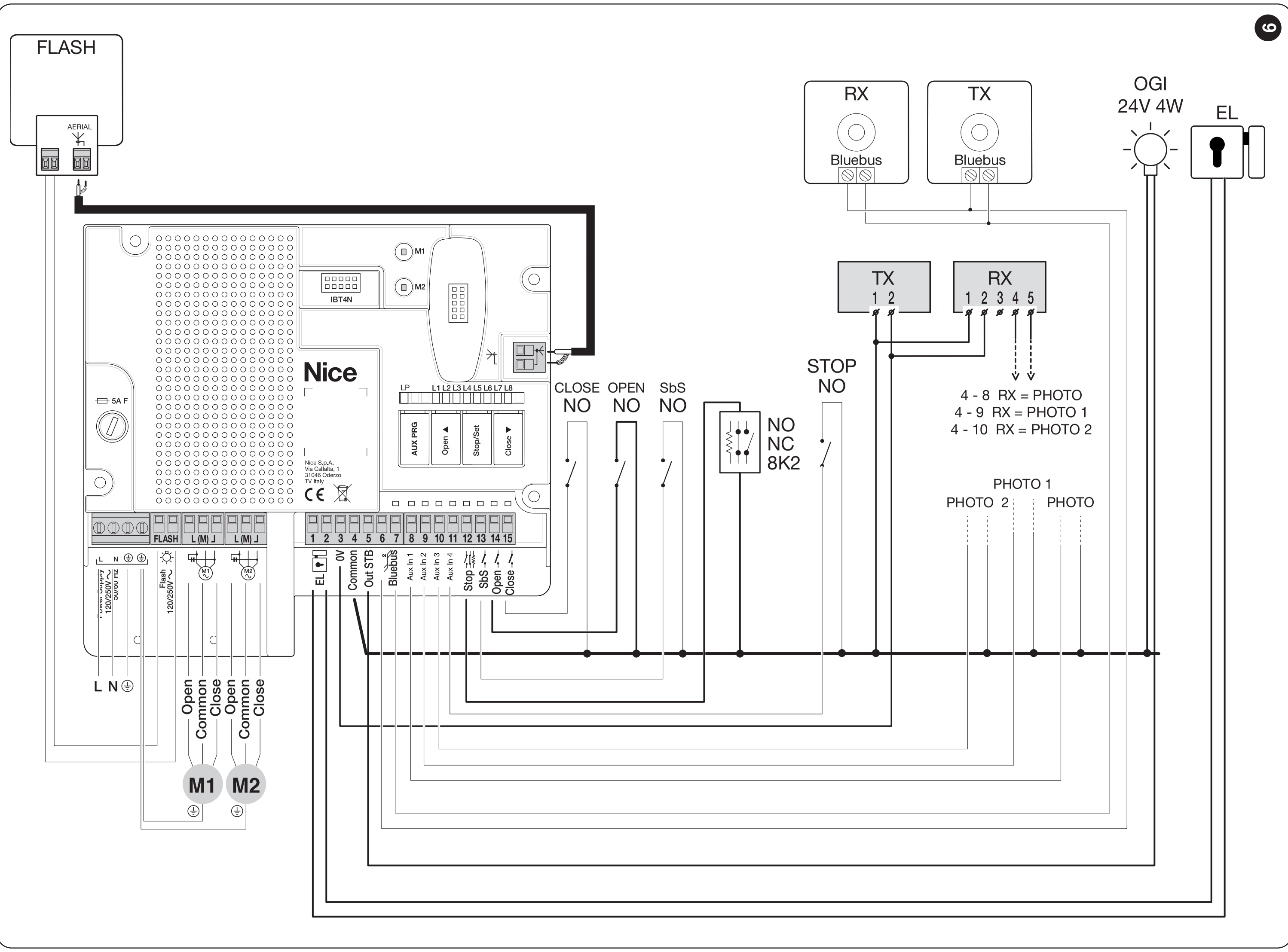

Zapojení a polarita příslušenství MC800/MCA5R30

Schéma zobrazuje reléové fotobuňky bez Phototestu, s vypnutým Standby. Pro jiné režimy použijte příslušné zapojení reléových fotobuněk. EPMB a reléové EPM nejsou elektricky zaměnitelné.

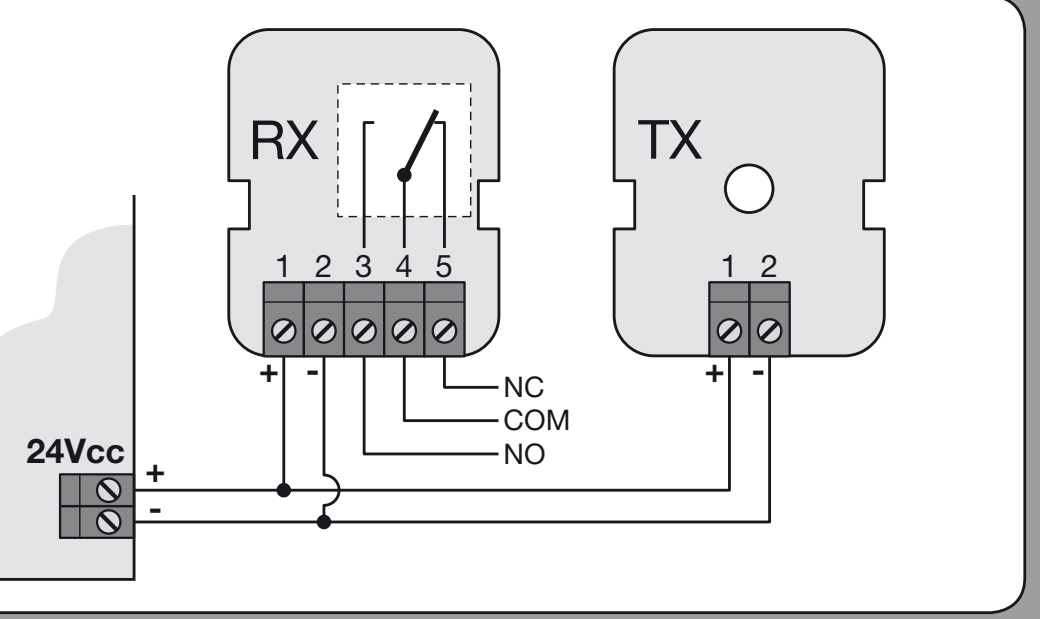

Reléové fotobuňky EPM při 24 V DC

Na vysílači i přijímači EPM je svorka 1 plus (+), svorka 2 mínus (−). Na RX je 4 společný kontakt COM a 5 kontakt NC; svorka 3 je NO. V uvedeném režimu bez Phototestu se napájí ze 4 (+) a 3 (−) centrály. Kontakt RX se připojuje mezi společnou svorku 4 a zvolený správně naprogramovaný AUX vstup. Kontaktní dvojice COM/NC je beznapěťová a nemá vlastní polaritu napájení.

První spuštění a kontrola brány

Před zapnutím musí být brána ručně pohyblivá po celé dráze, box odvodněný, dorazy nastavené a pohon zablokovaný. Zkontrolujte ochranný vodič, vedení kabelů, fotobuňky a ochranu rizikových míst. Montáž, síťové zapojení a bezpečnostní zkoušku provádí kvalifikovaný technik.

1. Odpojte síť i případnou baterii a zkontrolujte všechny spoje; v boxu nesmí být elektrické spojky.
2. Obnovení napájení. Na uvedené aktuální centrále má LED BlueBUS pravidelně bliknout jednou za sekundu, LED fotobuněk TX/RX mají blikat a maják FLASH má zůstat zhasnutý. Při nesprávném stavu odpojte napájení a odstraňte příčinu.
3. Proveďte rozpoznání připojených zařízení, poté učení poloh křídel na skutečně osazené desce.
4. Zkontrolujte směr pohybu, obě krajní polohy, zpomalení a správné pořadí překrývajících se křídel.
5. Vyzkoušejte každý bezpečnostní prvek v jeho pracovní poloze a změřte síly na celé bráně.
6. Odevzdejte funkční ruční odblokování, klíče, návod a plán kontrol. Bránu používejte až po úspěšné zkoušce celé sestavy.

MFAB3000 používá mechanické dorazy, nikoliv elektrické koncové spínače. Nastavení AUX na MC800 musí odpovídat připojenému příslušenství; mechanický doraz se nepřipojuje jako kontakt FCA/FCC. Výběr funkce AUX vstupů.

Rozpoznání připojených zařízení

Na uvedené aktuální centrále podržte společně OPEN ▲ a STOP/SET přibližně 3 sekundy. Uvolněte je, když L1 a L2 začnou rychle blikat. Počkejte na dokončení: LED STOP zůstane svítit a L1/L2 zhasnou. Učení je třeba provést i bez připojených zařízení a zopakovat po jejich přidání nebo odebrání.

Automatické učení poloh

Na MC800/MCA5R30 nejprve ověřte přiměřenou sílu motoru – parametr L6. Poté podržte CLOSE ▼ a STOP/SET přibližně tři sekundy; pusťte je při rychlém blikání L3/L4. U dvoukřídlové brány následuje zavření M1, zavření M2, otevření M2, otevření M1, zavření M1 a zavření M2. Po dokončení L3/L4 zhasnou.

Pokud je první pohyb nesprávným směrem, učení ihned zastavte tlačítkem OPEN nebo CLOSE. Opravu vodičů proveďte až po odpojení napájení a učení zopakujte. Zásah fotobunky nebo STOP učení přeruší a L1 začne blikat; odstraňte příčinu a začněte znovu. Starší desky mohou mít odlišný postup.

Nastavení, ovladače a servis centrály

Nastavením vyšší síly neopravujte zadírající panty ani zatopený box. Po změně poloh, dorazů nebo síly znovu ověřte bezpečnost. Smazání ovladačů a reset desky jsou různé úkony; použijte postup odpovídající skutečné centrále.

Když pohon nepracuje správně

Údržba a bezpečné používání

Kontrolu proveďte nejméně každých šest měsíců, při náročných podmínkách častěji podle plánu technika. Před zásahem odpojte síť i záložní zdroj a zajistěte křídlo proti pohybu.

• Vyčistěte box a odvodnění; voda a nečistoty nesmí blokovat mechanismus.
• Zkontrolujte upevnění motoru, křídla a dorazů, stav kabelů a ručního odblokování.
• Zkontrolujte mazání mechanických styčných míst podle montážního postupu.
• Opakujte ruční zkoušku dráhy, zkoušku fotobuněk a ostatních bezpečnostních zařízení.
• Měření sil a opravy nechte provést technikem; poškozenou sestavu nepoužívejte.

Brána musí během pohybu zůstat pod dohledem. Ovladače držte mimo dosah dětí, do dráhy nevstupujte a při poruše použijte bezpečné ruční odblokování. Pokud je v křídle přechodová branka, její otevření musí blokovat chod pohonu.

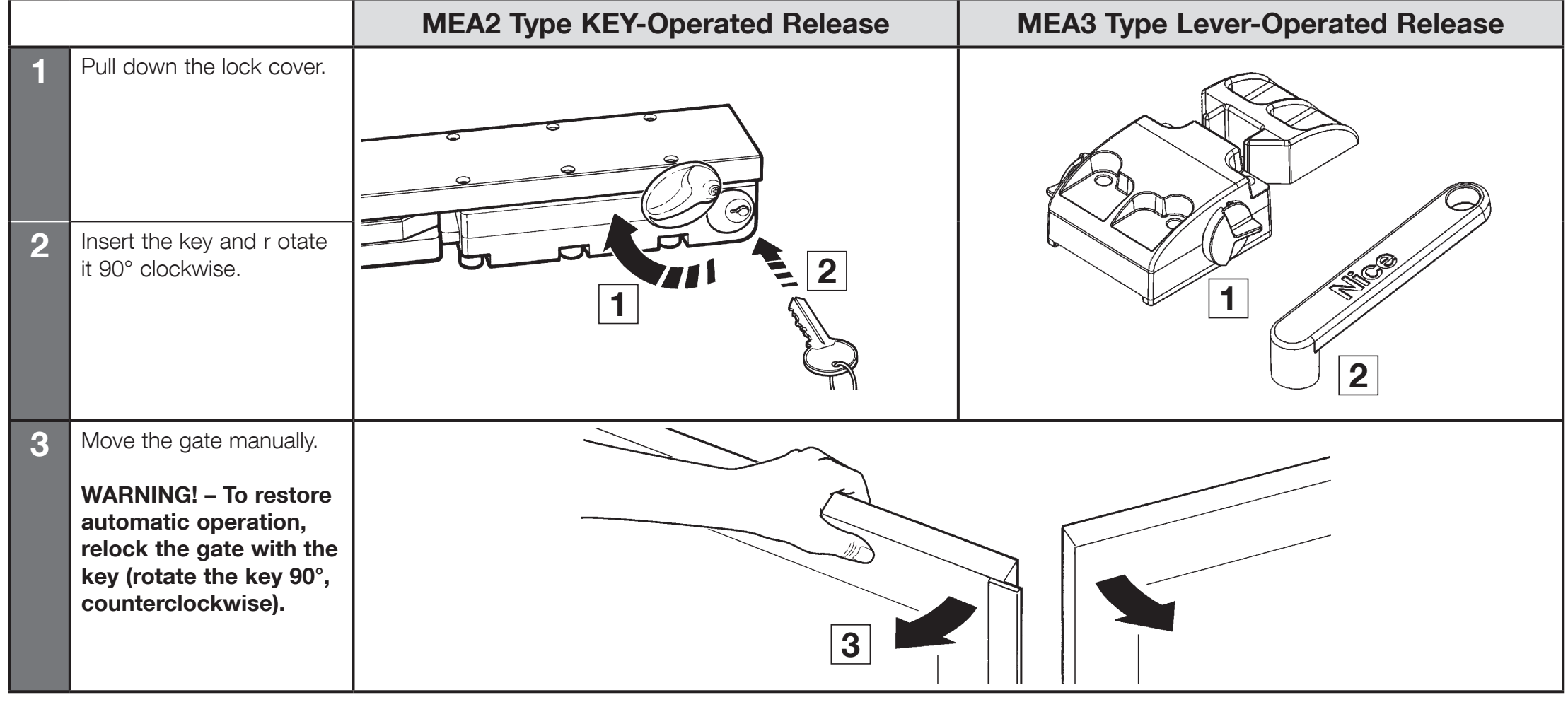

Ruční odblokování a návrat do provozu

Při výpadku napájení je ruční pohyb možný pomocí zvoleného mechanismu NICE MEA2 nebo NICE MEA3. Nejprve vypněte napájení a zajistěte křídlo proti samovolnému pohybu.

Po zablokování ověřte spojení pohonu s křídlem a bezpečný pohyb. Pokud odblokování nefunguje lehce, nepoužívejte násilí; sestavu nechte zkontrolovat technikem.

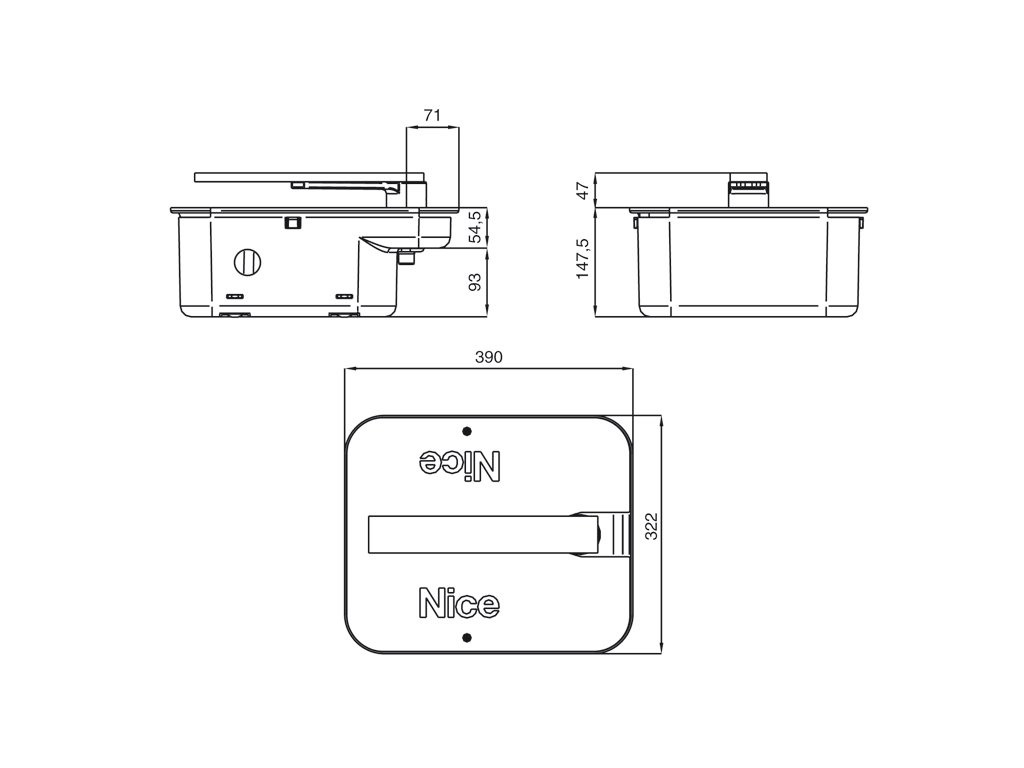

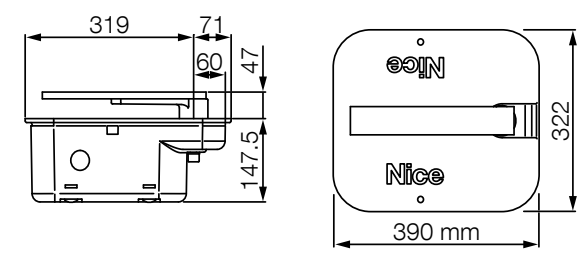

Technické parametry a rozměry

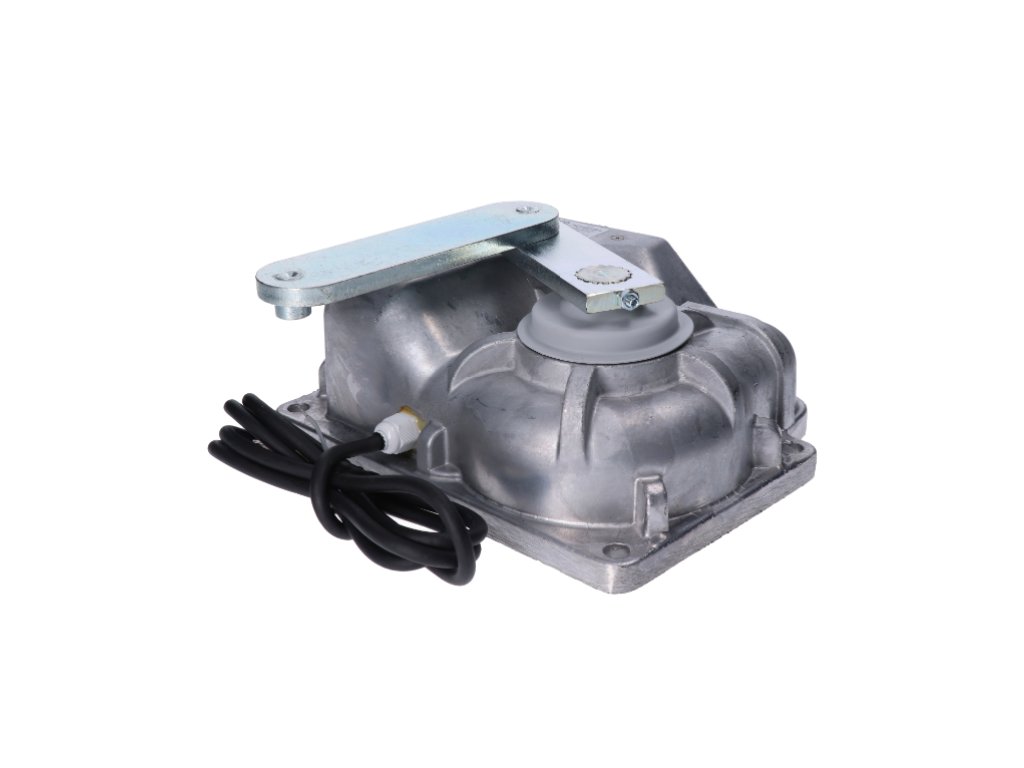

Pohled na výrobek
