NICE Moonclever MC824H - ovládací panel pro 24V pohony křídlových bran řady Toona

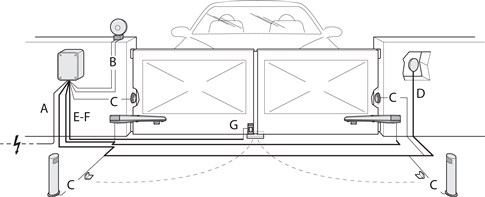

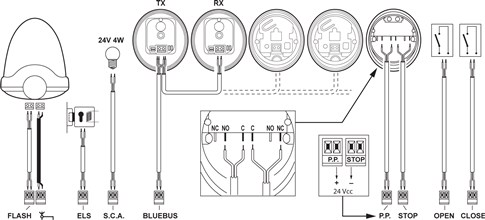

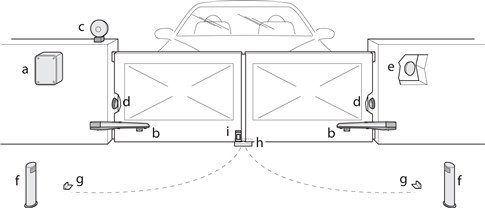

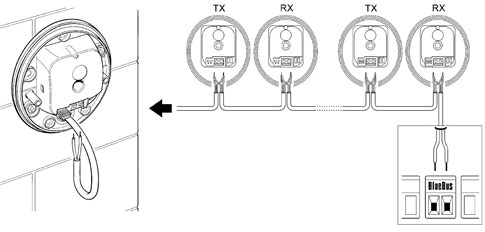

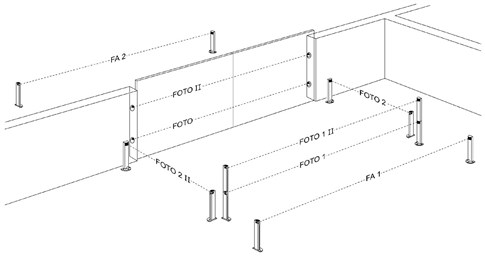

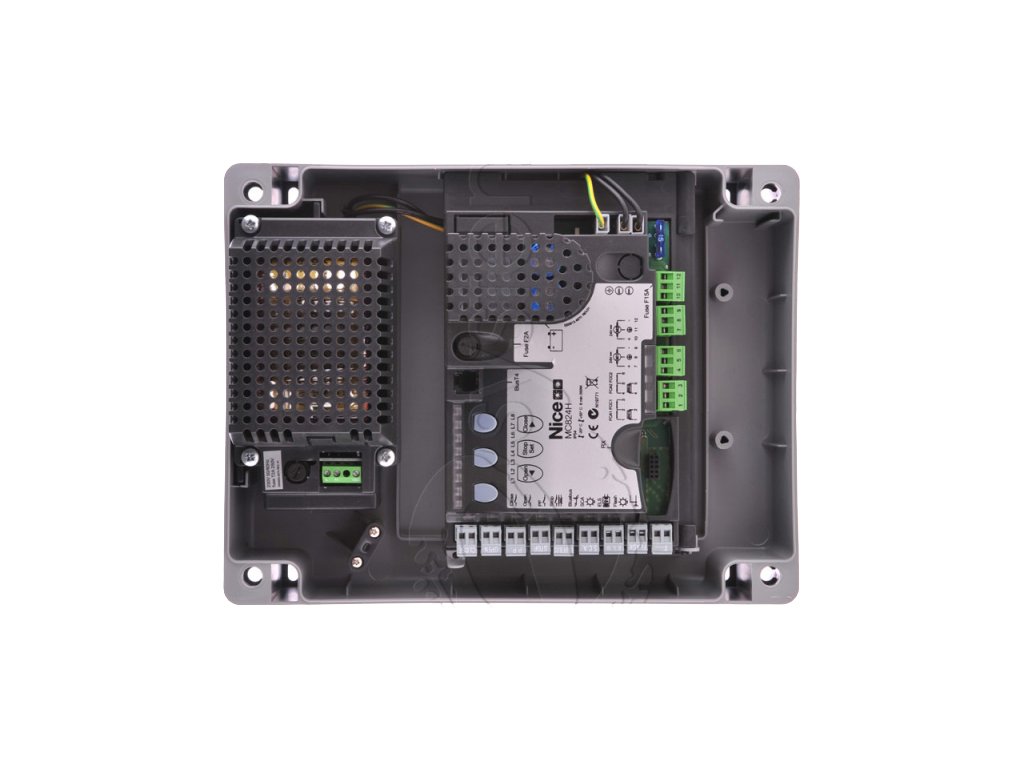

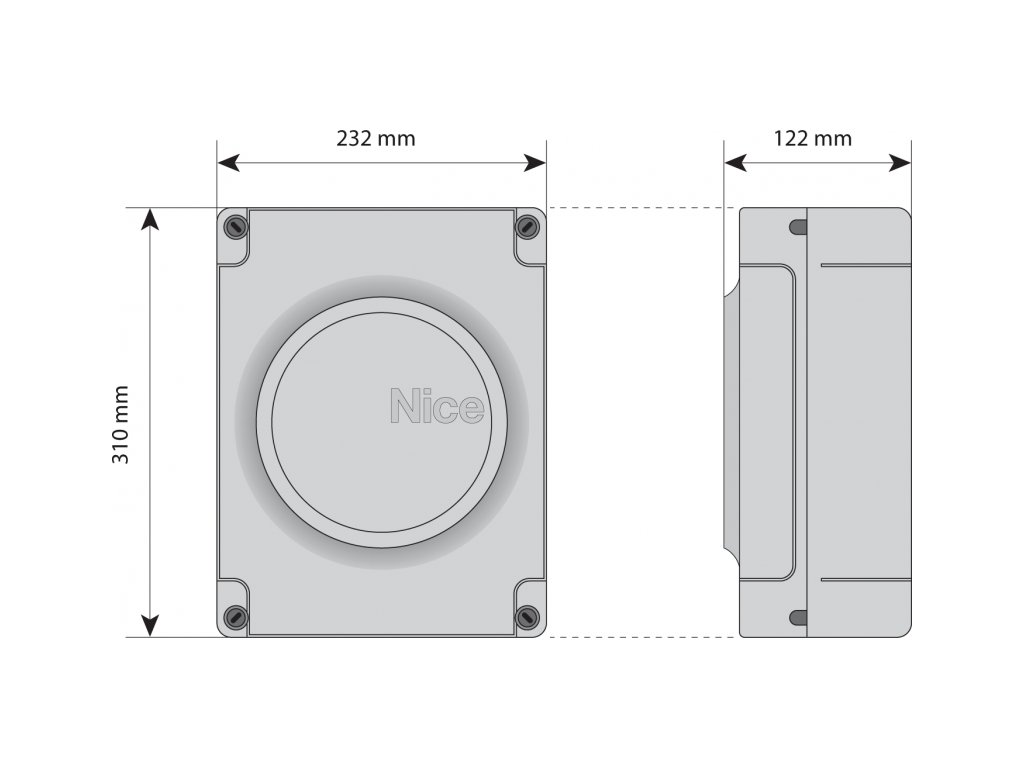

Cenově dostupná náhrada! Řídicí jednotka NICE Moonclever MC824H byla nahrazena novějším modelem – NICE Moonclever MC824HR10. Rychlá navigace na této stránce: Kompatibilní příslušenství… Manuál… Osazení a montáž…, Kabeláž… Zapojení řídicí jednotky… - do sítě…, přídavných zařízení…, schéma zapojení… Fotobuňky… Rádiový přijímač… Vyhodnocení přídavných zařízení pohonu… Vyhodnocení pohybu křídla brány… Programování řídicí jednotky pohonu… Připojení externích zařízení… Řešení potíží - podle povahy…, diagnostika pomocí majáku…, diagnostika pomocí LED diod… Speciální funkce… Montáž záložní baterie… Technické vlastnosti… NICE Moonclever MC824H je řídicí jednotka pro automatizaci jednokřídlových nebo dvoukřídlových bran. Pohony s ní kompatibilní musí mít napájení 24 V dc a magnetický enkodér (rotační snímač otáček motoru pro přesné vyhodnocení polohy křídla). Kompatibilita výlučně s taxativně vyjmenovanými pohony křídlových bran: Metro (ME3024) Moby (MB4024, MB5024) Hyppo (HY7024, HY7124) Toona (TO4024, TO5024, TO7024) X-Metro (XME2124) Big-Metro (BM5024) Metroelite Wingoelite Řídicí jednotka MC824H obsahuje řídicí modul MCA1, který je umístěn v typizovaném plastovém boxu Moonclever. Zahrnuje konektor typu SM pro připojení přijímače rádiového signálu (SMXI, OXI, ...) z dálkových ovladačů (Flor, Era Flor, Era One, Era Inti, ...). Podporuje technologii BlueBus, která umožňuje pohodlné zapojení přídavných zařízení (fotobuňky, maják, čtečky karet, klíčové spínače apod.) pouze pomocí dvoužilového kabelu, u kterého není potřeba sledovat polaritu. Díky technologii 24 V je vhodná i pro solární systém NICE Solemyo, který umožní napájení i v lokalitách bez přístupu ke zdroji elektrické energie. Také je možné řídicí jednotku napájet ze záložní baterie NICE PS324, která po několika hodinách od výpadku proudu umožní provedení několika manévrů otevření a zavření křídlové brány. Při nastavení pohotovostního režimu má řídicí jednotka s připojeným přijímačem řídicího signálu spotřebu pouze 2 W (při napájení z baterie PS324 nebo solárního systému Solemyo je spotřeba pouze 0,1 W). Podporuje technologii NICE Opera. Diagnostika pomocí výstražného majáku. Automaticky po vyhodnocení délky křídla se nastaví intervaly zrychlení a zpomalení při otevírání a zavírání, dále je možné nastavit sílu, rychlost, otevření pro pěší atp. viz programování řídicí jednotky pohonu. Detekce překážek v průběhu pohybu křídla zajišťuje bezpečný provoz motorů. Řídicí jednotka NICE Moonclever MC824H je vhodná pro klimatické podmínky na Slovensku a splňuje všechny evropské bezpečnostní normy. Příslušenství kompatibilní s jednotkou NICE Moonclever MC824H K řídicí jednotce doporučujeme dokoupit kompatibilní volitelné příslušenství: Co Proč Typ Maják Maják signalizuje pohyb brány blikáním – vhodné při výjezdech za špatné viditelnosti. Dále má v sobě zabudovanou anténu – delší dosah ovladače. - Lucy (LUCYB) - Moonlight (MLBT) Fotobuňky Při zavírání detekují překážku a zastaví pohyb – brána nenarazí do auta ani do osob. - MoonBUS (MOFB) Vysílač Pro dálkové ovládání brány. - FloR (Flo2R-s, Flo4R-s) - Era One (ON2E, ON4E) - Era Flor (Flo2RE, Flo4RE) - Era Inti (INTI2) Přijímač Nutný pro dálkové ovládání brány. - OXI - SMXI Anténa Pro lepší dosah ovladače. - integrovaná v majáku LUCYB, MLBT - sólo anténa ABFKIT nebo ABF Klávesnice Pokud byste zapomněli dálkový ovladač, případně pokud k Vám jezdí více vozidel nebo osob a nechcete každému dávat ovladač nebo otvírat manuálně. - MOTXR Manuál k řídicí jednotce NICE Moonclever MC824H Manuál řídicí jednotky NICE Moonclever MC824H ke stažení zde: Manuál k řídicí jednotce NICE Moonclever MC824H Osazení řídicí jednotky NICE Moonclever MC824H Osazení řídicí jednotky v typizovaném montážním boxu Moonclever je realizováno uchycením na čtyři šrouby: 1. Vyskrutkujte plastové šrouby krytu 2. Uchyťte box jednotky na čtyři hmoždinky Kabeláž Typická (volitelná) situace zapojení řídicí jednotky pohonu s příslušenstvím vypadá následovně: Seznam příslušenství Řídicí jednotka MC824H Ramenové pohony Maják se zabudovanou anténou Fotobuňky Digitální klávesnice/Čtečka karet/Klíčový spínač Fotobuňky na sloupku Doraz brány při otvírání Doraz brány při zavírání Elektrický zámek Seznam kabeláže Účel Typ Max. délka A. Napájení 3×1,5mm2 30m, v případě větší délky 3×2,5mm2 + uzemnění B. Maják s anténou 2×0,5mm2 1×Koaxiál 20m 20m (doporučený méně než 5m) C. Fotobuňky 2×0,5mm2 30m, nad 30m 2×1mm2 D. Klíčový spínač 4×0,5mm2 50m (nebo 2ks 2×0,5mm2) E. Napájení pohonu 3×1,5 mm2 10 m F. Enkodér 2×1,0 mm2 10 m G. Elektrický zámek 2×1,0 mm2 10 m Zapojení řídicí jednotky NICE Moonclever MC824H Nezapomeňte před zapojením, odpojením a změnou zapojení pohonu, a to do sítě i přídavných zařízení, odstranit přívod elektrické energie, ať už na jističi, vytažením pojistky napájení, případně odpojením záložní baterie. Počkejte, dokud nezhasnou všechny LED diody. ...do sítě Pro základní fungování pohonu je nutné pouze dotáhnout do řídicí centrály pohonu přívod elektrické energie. Zapojení je jednoduché: L Fáze (hnědý) I Zem (zelený) N Nulový vodič (modrý) ...prídavných zařízení Řídicí modul NICE MCA1 jednotky NICE Moonclever MC824H umožňuje následující vstupy a výstupy pro přídavná zařízení: Vstup/výstup Popis AERIAL (Anténa) Vstup pro anténu rádiového přijímače. Anténa je obvykle zabudována do výstražného majáku, např. NICE LUCYB, NICE MLBT, případně je možnost samostatné externí antény NICE ABFKIT. FLASH (Maják) Výstup pro jeden 12 V výstražný maják NICE LUCYB (nebo NICE MLBT) s jednou 12V 21W žárovkou ELS Výstup pro 12 V ac max. 15 VA elektrozámek S.C.A. (Indikátor) Výstup pro indikátor (24 V 4 W). Jeho chování může být nastaveno programováním úrovně II. pro L4, viz Programování úrovne II., L4 – Výstupní indikátor. BLUEBUS (BlueBUS) Vstup pro paralelní připojení kompatibilních zařízení využívajících technologii BlueBUS pomocí dvojžilového kabelu, přes který je posíláno jak elektrické napájení, tak komunikační signál. STOP (Zastavit) Vstup pro zařízení, která zastavují pohyb brány. Je možné připojit zařízení: Jakýkoliv počet normálně rozpojených zařízení zapojených paralelně Jakýkoliv počet normálně sepnutých zařízení zapojených sériově Dva zařízení s konstantním odporem 8,2 kΩ zapojená paralelně Více zařízení s konstantním odporem 8,2 kΩ zapojených do kaskády s celkovým odporem 8,2 kΩ Trojkombinaci paralelně zapojeného normálně rozpojeného zařízení s normálně sepnutým zařízením sériově zapojeným se zařízením s konstantním odporem 8,2 kΩ. STEB-BY-STEP (P.P., Krokování) Vstup pro zařízení, která krokují pohyb brány (viz Krokování pohybu brány). Je možné připojit normálně otevřená zařízení (NO). OPEN (Otevřít) Vstup pro zařízení, která řídí pouze otevírání pohybu brány (viz Otvírání brány). Je možné připojit normálně otevřená zařízení (NO). CLOSE (Zavřít) Vstup pro zařízení, která řídí pouze zavírání pohybu brány (viz Zavírání brány). Je možné připojit normálně otevřená zařízení (NO). ENC1 Vstup pro enkodér pohonu M1 (svorky 1, 2), není nutné dodržovat polaritu Zapojení pohonů (motorů) M1 a M2 a jejich enkodérů ENC2 Vstup pro enkodér pohonu M2 (svorky 4, 5), není nutné dodržovat polaritu M1 Výstup na motor M1 (svorky 7, 8, 9) M2 Výstup na motor M2 (svorky 10, 11, 12) Pojistky řídicí jednotky Připravujeme Standardní schéma zapojení: Fotobuňky pohonu Uživatelsky velmi přívětivá technologie BlueBUS umožňuje napájet a ovládat až 7 párů fotobuněk pomocí dvoužilového kabelu. ZAPOJENÍ VÍCE PÁRŮ FOTOBUNĚK NICE MOFB DO DÁTOVÉ SÍTĚ NICE BLUEBUS Fotobuňky umístěte do pozic okolo brány, nebo jinak podle ukázkových situací úplného zapojení a nastavte propojky podle tabulky propojení fotobuněk NICE MOFB pohonu brány. Aby se zamezilo interferenci mezi jednotlivými u sebe blízko umístěnými páry, je nutné, podle těchto ukázkových situací, dodržet orientaci vysílačů TX a přijímačů RX. Fotobuňky zapojte paralelně podle obrázku (není nutné dodržovat polaritu): Ukázková situace zapojení fotobuněk Pokud potřebujete, aby fotobuňky fungovaly jako otvírače brány (viz FA1 a FA2 na obrázku), tj. když vjedete vozidlem mezi jejich optickou osu, aby otevřely bránu, je nutné přerušit spoj A na vysílači TX i přijímači RX, viz obrázek: Tabulka propojení fotobuněk NICE MOFB pohonu brány Zapojení více párů fotobuněk do systému BlueBUS se provádí pomocí nastavení různých kombinací propojek, přičemž každý připojený pár musí mít unikátní kombinaci propojky. Je nutné zajistit, aby dva páry se stejnou kombinací nebyly umístěny ve stejné datové síti BlueBUS. Spojení musí být nastaveno v rámci jednoho páru fotobuněk pro vysílač TX i přijímač RX na stejnou hodnotu. Pokud je u typu jumperu použit pouze jeden jumper, umístěte druhý vždy do zaslepené přihrádky, jak je znázorněno na obrázku vlevo. Označení páru fotobuněk Propojka pomocí kombinace propojovacích prvků FOTO FOTO II FOTO 1 FOTO 1 II FOTO 2 FOTO 2 II FOTO 3 POZOR NEPŘIPUSTNÁ KONFIGURACE! FA1 (Přerušte spoj A na vysílači TX i přijímači RX) FA2 (Přerušte spoj A na vysílači TX i přijímači RX) Pokud je nutné fotobuňku z jakéhokoli důvodu vyměnit, stačí u ní nastavit stejné propojení jako u původní a není nutné provést fázi vyhodnocení zařízení. Cihla pro přijímání rádiového signálu pro pohony Řídicí ústředna NICE Moonclever MC824H je dodávána s řídicí jednotkou NICE MCA1, která poskytuje konektor SM pro připojení externího rádiového přijímače (např. NICE OXI, NICE SMXI). Tento přijímač je nezbytně nutný pro zachytávání příkazů vysílaných z dálkových ovladačů, tedy je základní podmínkou pro ovládání posuvné brány na dálku dálkovým ovladačem. Vyhodnocení připojených zařízení pohonu Po každém připojení, odpojení nebo změně zapojení přídavných zařízení na vstupech BlueBUS a STOP musí být provedena fáze vyhodnocení přídavných zařízení. Na nutnost provést tuto operaci vás jednotka sama upozorní blikáním LED diod L1 a L2. Stiskněte tlačítko "Open" a "Stop/Set" a držte je Jakmile začnou rychle blikat L1 a L2, tlačítka pusťte Počkejte pár sekund, než řídicí jednotka dokončí proces vyhodnocení zařízení. Pokud vše proběhlo v pořádku, měla by LED STOP svítit a L1 a L2 by měly zhasnout. Případně je možné, že budou blikat L3 a L4, pokud jste ještě neabsolvovali fázi vyhodnocení pohybu křídla. Vyhodnocení pohybu křídla brány (automatický režim) Pro správné fungování pohybu brány (konkrétně výpočet rozběhové a doběhové dráhy a částečného otevření) si musí řídicí jednotka sama zjistit délku oblouku otevírání křídel brány. Při této operaci bude pohon pohybovat bránou od dorazu k dorazu a zaznamená délku intervalu otevření brány. Existuje ještě alternativní manuální a kombinovaný způsob, které najdete v manuálu. Stiskněte tlačítka "Stop/Set" a "Close" a držte je. Buď probliká L1 (to znamená, že ještě nebyl vybrán typ motoru), nebo zasvítí některá z LED diodes L1 až L8 (typ motoru už byl vybrán). Poté tlačítka uvolněte. Podle tabulky vyberte stisknutím "Open" a "Close" LED diodu odpovídající typu motoru (máte na to 10 sekund): L1 Moby MB4024, Moby MB5024, Hyppo HY7024, Hyppo HY7124 L2 Metro ME3024 L3 Toona 4 TO4024, X-Metro XME2124 L3 Toona 5 TO5024 L5 Toona 7 TO7024 L6 Big-Metro BM5024 L7 METROELITE L8 WINGOELITE Stiskněte tlačítko "Stop/Set" na přibližně tři sekundy, než začne blikat L1, poté jej pusťte. Stiskněte tlačítka "Stop/Set" a "Close" a držte je přibližně tři sekundy, než rozblikají L3 a L4. Měly by začít manévry v následujícím pořadí (pokud se motory budou chovat opačně, tj. místo zavírání se začnou otevírat, bude nutné stlačit "Open" nebo "Close" a motory prohodit - svorky 7-9 pro M1, svorky 10-12 pro M2): Pomalé zavření motoru M1 Pomalé zavření motoru M2 Pomalé otevření motorů M1 i M2 Rychlé zavření motorů M1 i M2 V opačném případě, pokud se brána otevírá správným směrem, počkejte, až pohon dokončí manévr otevírání a následného zavírání brány. Programování řídicí jednotky pohonu Řídicí jednotka MC824H umožňuje naprogramovat více funkcí, ať už zapnutí/vypnutí funkce programováním úrovně I., nebo nastavením předvoleného parametru programováním úrovne II. Řídicí jednotka MCA1 obsahuje tři tlačítka pro ovládání a programování pohonu: Tlačítko Použití Open Tlačítko umožňuje pohonu zadat povel k otevření brány. Používá se také při programování k posunu hodnoty programovaného parametru směrem nahoru. Stop/Set Tlačítko umožňuje pohonu zadat povel zastavení brány. Prvním stlačením a držením 5 sekund se dostanete do programování úrovne I. Dalším stlačením a držením se dostanete do programování úrovne II. pro aktuální LED. Close Tlačítko umožňuje pohonu zadat povel zavření brány. Používá se také při programování k posunu hodnoty programovaného parametru směrem dolů. Programování Úroveň I. V úrovni I. se programováním zapíná/vypíná daná funkce. Pokud je funkce zapnutá, rozsvítí se na řídicí jednotce příslušná LED dioda. Všechny funkce jsou z výroby vypnuté. Vstup do programování úrovne I. provedete podržením tlačítka "Stop/Set" na cca 5 sekund, než začne blikat LED L1. Následně pomocí tlačítek "Open" a "Close" posouváte aktuální LED nahoru, resp. dolů. Na každou akci máte 10 sekund, jinak jednotka ukončí režim programování. Až blikající LED dorazíte k LED funkce, kterou chcete zapnout/vypnout, jednotlivým stlačením tlačítka "Stop/Set" blikání zrychlíte (zapnutá funkce)/zpomalíte (vypnutá funkce) a poté ponecháte tak, aby pohon do 10 sekund opustil programovací režim. Pokud vše proběhlo v pořádku, zůstane svítit příslušná kontrolka LED. Seznam programovatelných zapínatelných funkcí: LED Funkce Popis L1 Automatické zavírání Po určitém čase (který se nastavuje v „Programování úrovně II. - Délka pauzy“) od otevření brány se brána začne zavírat automaticky. Pokud je funkce vypnutá, bude brána obsluhovatelná pouze na povel z dálkového ovladače brány apod. L2 Zavřít po přerušení fotobuněk Funkce umožňuje ponechat bránu otevřenou pouze na nutně dlouhý čas potřebný pro průjezd vozidla. Po uvolnění fotobuněk (vozidlo projelo přejezdem) se závora po 5 sekundách začne sama zavírat. Existují dvě chování této funkce v závislosti na tom, zda je zapnuté automatické zavírání (viz předchozí funkce). Automatické zavírání zapnuté – brána se po uvolnění fotobuněk zastaví a po 5 sekundách se začne zavírat. To znamená, že se nemusí otevřít úplně. Automatické zavírání vypnuté – brána se vždy otevře celá (i když byly uvolněny fotobunky) a po 5 sekundách se začne zavírat. L3 Vždy zavři Po výpadku energie buď brána zůstane v původní poloze (pokud je tato funkce vypnutá), nebo bránu zavře (pokud je tato funkce zapnutá). L4 Pohotovostní režim Tato funkce umožňuje omezit spotřebu elektrické energie na minimum. Ideální pro použití při napájení z vyrovnávací baterie (např. NICE PS124). Pokud je funkce aktivní, řídicí jednotka vypne minutu po posledním pohybu brány vstup BlueBUS (a tím pádem všechna do něj připojená zařízení), všechny LED diody, kromě LED diody BlueBUS, která bude pomalu blikat. Pokud v tomto stavu přijde příkaz, řídicí jednotka se před jeho provedením nejprve restartuje. L5 Elektrický zámek/Automatické osvětlení Pokud funkce není zapnutá, výstup ELS se chová jako elektrozámek, pokud je funkce zapnutá, lze výstup ELS použít pro automatické osvětlení. L6 Předblikání Po přijetí signálu k pohybu brány nejprve maják tři sekundy upozorňuje okolí blikáním, až následně se spustí požadovaný manévr pohybu. L7 Zavřít znamená Částečné otevření Pokyn zavřít vždy spustí manévr částečného otevření brány. L8 Indikátor otevřené brány/Indikátor údržby Pokud funkce není zapnutá, výstup S.C.A. funguje jako indikátor otevřené brány, pokud je funkce zapnutá, výstup S.C.A. funguje jako indikátor údržby. Programování Úroveň II. V úrovni II. se programováním nastavují hodnoty daným funkcím (tyto funkce jsou odlišné od úrovně I.). Zapomeňte na programování úrovně I. Vstup do programování úrovně II. provedete podržením tlačítka "Stop/Set" na cca 5 sekund, než začne blikat LED L1. Následně pomocí tlačítek "Open" a "Close" posouváte aktuální LED nahoru, resp. dolů. Na každou akci máte 10 sekund, jinak jednotka ukončí režim programování. Jakmile blikající LED doputujete k LED funkce, které chcete nastavit parametr, stlačením a podržením tlačítka "Stop/Set" vstoupíte do nastavení konkrétní LED. LED, která vám zůstane svítit (stále držíte "Stop/Set"), je aktuální hodnota parametru. Tuto hodnotu můžete změnit nahoru, resp. dolů pomocí tlačítek „Open“, resp. „Close“ (stále držíte tlačítko „Stop/Set“), následně „Stop/Set“ pustíte a poté ponecháte, aby pohon do 10 sekund opustil programovací režim. Chcete-li zjistit, zda vše proběhlo správně, musíte postup zopakovat znovu, ale neměňte hodnotu parametru. Seznam programovatelných nastavitelných funkcí: Vstupní LED — Název Popis LED nastavení — Hodnota L1 — Délka pauzy Pokud je hodnota „Automatické zavírání“ v programování úrovně I. zapnutá, nastaví délku intervalu mezi otevřením a automatickým zavřením brány. L1 — 5 sekund L2 — 15 sekund L3 — 30 sekund L4 — 45 sekund L5 — 60 sekund L6 — 80 sekund L7 — 120 sekund L8 — 180 sekund L2 — Typ krokování Nastaví posloupnost pohybu brány, která nastane opakovaným stlačením např. tlačítka na ovladači brány, nebo vyvoláním přes vstup STEP-BY-STEP (označovaný také P.P., nebo Krokování). Pokud nastavíte L4, L5, L7, L8, budou ovlivněny i vstupy OPEN a CLOSE. L1 — Otevřít/Stop/Zavřít/Stop L2 — Otevřít/Stop/Zavřít/Otevřít L3 — Otevřít/Zavřít/Otevřít/Zavřít L4 — Kondominium L5 — Kondominium po 2 s Stop L6 — Krokování po 2 s částečné otevření L7 — Osoba přítomná L8 — Poloautomatické otevírání, Osoba přítomná zavírání L3 — Rychlost motoru Nastaví rychlost pohybu brány během normálního běhu (nikoliv rozběh a doběh brány). "L6 - Extrémně rychlá" znamená 100 % z 0,31 m/s atd. L1 — Velmi pomalá (30 %) L2 — Pomalá (45 %) L3 — Střední (55 %) L4 — Rychlá (70 %) L5 — Velmi rychlá (85 %) L6 — Extrémně rychlá (100 %) L7 — Otevírá "Rychle", zavírá "Pomaly" L8 — Otevírá "Extrémně rychle", zavírá "Rychle" L4 — Odpojení motoru po zavření Nastaví, kolik ms má řídicí jednotka popustit motor po zavření, z důvodu snížení tlaku na křídlo. L1 — Žádné L2 — Minimálně (100 ms) L3 — ... L4 - ... L5 - ... L6 - ... L7 - ... L8 — Maximálně (800 ms) L5 — Síla motoru Přiznámkuje systému kontroly síly motoru váhu brány. L1 — Slabá L2 — ... L3 — ... (předvolená) L4 — ... L5 - ... L6 - ... L7 - ... L8 — Supersilná L6 — Částečné otevření Nastaví délku přechodu při částečném otevření. Pro L5 až L8 znamená minimum menší úhel nastavení obou křídel. Tj. pokud se křídlo M1 otevře na 90° a křídlo M2 na 110 °C, minimum je 90 °C. L1 — Křídlo M2 na čtvrtinu L2 — Křídlo M2 do poloviny L3 — Křídlo M2 na tři čtvrtiny L4 — Křídlo M2 celé L5 — Křídla na čtvrtinu minima L6 — Křídla na polovinu minima L7 — Křídla na tři čtvrtiny minima L8 — Křídla na minimum L7 — Upozornění na údržbu Nastaví počet manévrů brány, po kterých bude pohon indikovat, že je nutné provést údržbu. L1 — 500 × L2 — 1000 × L3 — 1500 × L4 — 2500 × L5 — 5000 × L6 — 10 000 × L7 — 15 000 × L8 — 20 000 × L8 — Archiv chyb Přehraje typ posledních až 8 chybových hlášení. L1 — Výsledek 1. manévru L2 — Výsledek 2. manévru L3 — Výsledek 3. manévru L4 — Výsledek 4. manévru L5 — Výsledek 5. manévru L6 — Výsledek 6. manévru L7 — Výsledek 7. manévru L8 — Výsledek 8. manévru Připojení dodatečných externích zařízení k pohonu Pokud potřebujete připojit k pohonu dodatečná zařízení, která vyžadují externí napájení (např. indikační osvětlení, klíčový spínač, čtečky karet, atd.), připojte zařízení podle obrázku. Napájecí napětí je 24 Vss -30 % až +50 % s maximálním proudem 200 mA. Speciální funkce řídicí centrály Mazání paměti Stiskněte tlačítka „Open“ a „Close“ a držte je, dokud nezačnou blikat L1 a L2. Vynucený pohyb Pokud nějaké bezpečnostní zařízení selže, případně se např. do paprsku fotobuněk dostane neodstranitelná překážka a brána se z bezpečnostních důvodů nebude chtít pohnout, je možné aktivovat režim „Osoba přítomná“, buď trvale v Programování úrovně II v nastavení L2 - Typ krokování na hodnotu L7 - Osoba přítomná, nebo dočasně: Dejte povel bráně (dálkovým ovladačem, klíčovým spínačem apod.) Pokud nastane problém, brána se nepohne a maják bude pravděpodobně signalizovat chybu. Proto do 3 sekund od předchozího příkazu zadejte příkaz znovu a podržte jej. Dokud příkaz držíte, brána se pohybuje, když ji pustíte, zastaví se. Hlášení údržby V Programování úrovně II se v bodě L7 - Upozornění na údržbu nastavuje počet cyklů, po kterých má pohon signalizovat žádost o údržbu (revizi). Tento pohon signalizuje majákem (případně na výstup S.C.A., pokud je nastaveno v Programování úrovně II v bodě L4 - Výstupní indikátor úroveň L7 - Údržba) následovně: Počet cyklů Signalizace majákem Signalizace výstupním indikátorem S.C.A. méně než 80 % limitu Normální chod, blikání v polosekundových intervalech. „Svítí“ 2 sekundy po začátku otvírání. 80–100 % limitu Svítí 2 s po začátku manévru, poté pokračuje normálně. Bliká během manévru. přes 100 % limitu Svítí 2 s po začátku manévru, poté pokračuje normálně, svítí 2 s po skončení manévru. Stále bliká. Mazání hlášení údržby a kontrolu aktuálního počtu manévrů limitu naleznete v manuálu v tabulce 12. Řešení potíží s pohonem Pokud je vám cokoli nejasné, nebo máte jakékoli jiné potíže, neváhejte se obrátit na naši technickou podporu pro pohony NICE. Podle povahy problému Během montáže (nebo v případě selhání pohonu) můžete narazit na některé z následujících problémů: Potíž Možné řešení Brána nereaguje na pokyn dálkového ovládání a LED dioda na dálkovém ovladači se nerozsvítí. Zkontrolujte, zda jsou baterie ovladače pohonu v pořádku, pokud ne, vyměňte je. Pokyny naleznete v příručce konkrétního ovladače. Brána nereaguje na pokyn dálkového ovladače, ale kontrolka LED na dálkovém ovladači se rozsvítí. Zkontrolujte, zda bylo dálkové ovládání uloženo do paměti přijímače v pořádku, resp. zkuste dálkový ovladač uložit znovu. Brána se nepohybuje a kontrolka BlueBUS nebliká. Prověřte, zda je pohon napájen 230 V. Pokud ano, přeměřte obě pojistky a případně je vyměňte za nové se stejnými vlastnostmi. Brána se nepohybuje a maják nebliká. Zkontrolujte, zda je příkaz jednotkou vůbec zaregistrován. V případě odeslání povelu dálkovým ovladačem by měla LED BlueBUS dvakrát rychle bliknout. Pokud povel vysílá jiné zařízení přes vstup STEP-BY-STEP (P.P.), měla by se rozsvítit odpovídající LED dioda STEP-BY-STEP. Brána se nepohne a maják několikrát zabliká. Spočítejte počet bliknutí a viz Diagnostika pomocí blikání majáku. Brána se pohne, ale na okamžik se zastaví a začne se pohybovat opačným směrem. Naprogramovaná síla motoru je pravděpodobně pro vaši bránu příliš nízká. Zkontrolujte, zda pohybu brány nebrání žádné překážky, a v případě potřeby zvyšte sílu pohonu. Brána je spuštěna, ale maják nefunguje. Zkontrolujte, zda se nachází napětí na výstupu FLASH během manévru brány (výška napětí není důležitá, cca 10–30 Vdc). Pokud je na výstupu napětí, problém bude v majáku, zkuste ho vyměnit za podobný a ověřte, zda funguje. Pokud na výstupu není napětí, může být výstup FLASH přetížen, zkuste zkontrolovat, zda nedošlo ke zkratu v kabeláži. Brána se spustí, ale výstup S.C.A. nefunguje. Zjistěte typ funkce naprogramované pro výstup S.C.A. a pokud by měl výstup blikat, zkontrolujte, zda se na něm nachází napětí (přibližně 24 Vdc). Pokud je na výstupu napětí, bude problém v žárovce, zkuste ji vyměnit za podobnou a zjistěte, zda funguje. Pokud na výstupu není napětí, může být výstup S.C.A. přetížen, zkuste zkontrolovat, zda nedošlo ke zkratu v kabeláži. Diagnostika pomocí blikání majáku Během manévru brány maják bliká pravidelně každou sekundu. Pokud se vyskytne problém, maják oznámí chybu dvěma rychlými po sobě jdoucími sériemi bliknutí. Série bliknutí Chyba Řešení 1 bliknutí 1 sekunda pauza 1 bliknutí Chyba BlueBUS Zařízení připojená ke vstupu BlueBUS neodpovídají těm, která byla vyhodnocena ve fázi vyhodnocení zařízení. Proveďte fázi znovu, pokud to nepomůže, zkuste ještě jednou, jinak budete muset vylučovací metodou najít vadné zařízení a to vyměnit (koupit, reklamovat nebo opravit). 2 bliknutí 1 sekunda pauza 2 bliknutí Spuštění fotobunky Spouštějí se fotobunky, což je běžné, pokud je při zavírání brány přerušen jejich paprsek. Pokud paprsek nebyl přerušen, mohou být špinavé, oslněné nebo vadné. 3 bliknutí 1 sekunda pauza 3 bliknutí Aktivace omezovače síly motoru Během pohybu brána detekovala zvýšené tření – možná máte špatně vyladěnou bránu, zkuste ji ručně pohýbat a přestavět. Jinak obvykle pomůže zvýšení síly motoru, případně aktivace funkce Špička. Dalším problémem může být, pokud máte spodní doraz příliš vysoko. 4 bliknutí 1 sekunda pauza 4 bliknutí Aktivace vstupu STOP Byl odeslán příkaz do vstupu STOP, takže pokud se jedná o nevyžádané chování, zkontrolujte zařízení k němu připojená. 5 bliknutí 1 sekunda pauza 5 bliknutí Vnitřní chyba řídicí jednotky Počkejte 30 sekund a opakujte. Pokud problém přetrvává, zkuste resetovat. Jinak bude pravděpodobně nutná oprava nebo výměna řídicí jednotky. 6 bliknutí 1 sekunda pauza 6 bliknutí Hodinový limit manévrů byl dosažen. Počkejte několik minut, dokud omezovač cyklů neklesne na podlimitní hodnotu. 7 bliknutí 1 sekunda pauza 7 bliknutí Vnitřní chyba elektronických obvodů. Odpojte celý pohon na několik sekund a zkuste znovu. Pokud problém přetrvává, zkuste resetovat. Jinak bude pravděpodobně nutná oprava nebo výměna řídicí jednotky. 8 bliknutí 1 sekunda pauza 8 bliknutí Aktivní permanentní příkaz. Do pohonu je neustále vysílán příkaz – zkuste zkontrolovat zařízení připojená do vstupu OPEN. Pravděpodobně se jedná o připojený časovač. 9 bliknutí 1 sekunda pauza 9 bliknutí Pohon je zablokován pomocí příkazu „Zablokuj automatizaci“ Odblokujte pohon pomocí příkazu „Odblokuj automatizaci“. 10 bliknutí 1 sekunda pauza 10 bliknutí Aktivace omezovače enkodéru Během pohybu brána detekovala zvýšené tření, zkontrolujte plynulost pohybu. Diagnostika pomocí blikání LED diod Na řídicí jednotce MCA1 centrály MC824H jsou dva systémy LED diod, z nichž každý blikáním nebo svícením identifikuje normální chod řídicí jednotky, nebo diagnostiku chyb podle následujících tabulek. Horizontální LED diódy BLUEBUS, STOP, PP, OPEN, CLOSE Signalizace Stav Řešení LED BlueBUS Nesvítí Chyba Zkontrolujte připojení do elektrické sítě, pokud je v pořádku, zkontrolujte pojistky F1 a F2 a případně je vyměňte za nové se stejnými vlastnostmi. Svítí Vážná chyba Zkuste odpojit řídicí jednotku, případně všechny vstupy. Pokud to nepomůže, proveďte reset, a pokud to stále nepomůže, bude možná nutné vyměnit řídicí jednotku. Blikání v sekundových intervalech Vše v pořádku Normální chod řídicí jednotky. 2 rychlá bliknutí Změnil se stav na vstupech Normální chod – změnil se stav na vstupech STEP-BY-STEP, STOP, OPEN, CLOSE, byly aktivovány fotobunky, nebo pohon dostal pokyn z dálkového ovladače. Série blikání oddělené sekundovou pauzou Více možností Počet bliknutí v sérii odpovídá diagnostice chyb podle majáku. LED STOP (Zastavit) Nesvítí Vstup STOP byl aktivován Zkontrolujte zařízení připojená do vstupu STOP. Svítí Vše v pořádku Vstup STOP není aktivní. LED STEP-BY-STEP (nebo také označovaná P.P., Krokování) Nesvítí Vše v pořádku Vstup STEP-BY-STEP není aktivní. Svítí Vstup STEP-BY-STEP byl aktivován Normální chod řídicí jednotky, pokud bylo aktivní zařízení připojené do vstupu STEP-BY-STEP. LED OPEN (Otevřít) Nesvítí Vše v pořádku Vstup OPEN není aktivní. Svítí Vstup OPEN byl aktivován Normální chod řídicí jednotky, pokud bylo aktivní zařízení připojené do vstupu OPEN. LED CLOSE (Zavřít) Nesvítí Vše v pořádku Vstup CLOSE není aktivní. Svítí Vstup CLOSE byl aktivován Normální chod řídicí jednotky, pokud bylo aktivní zařízení připojené do vstupu CLOSE. Vertikální LED diódy L1–L8 Signalizace Řešení LED 1 Nesvítí Během normálního chodu indikuje, že funkce Automatické zavření není zapnutá. Svítí Během normálního chodu indikuje, že funkce Automatické zavírání je zapnutá. Bliká Probíhá programování funkce. Pokud bliká zároveň s L2, znamená to, že je potřeba provést fázi vyhodnocení připojených zařízení. LED 2 Nesvítí Během normálního chodu indikuje, že funkce Zavřít po přerušení fotobuněk není zapnutá. Svítí Během normálního chodu indikuje, že funkce Zavřít po přerušení fotobuněk je zapnutá. Bliká Probíhá programování funkce. Pokud bliká zároveň s L1, znamená to, že je potřeba provést fázi vyhodnocení připojených zařízení. LED 3 Nesvítí Během normálního chodu indikuje, že funkce Vždy zavři není zapnutá. Svítí Během normálního chodu indikuje, že funkce Vždy zavři je zapnutá. Bliká Probíhá programování funkce. Pokud bliká zároveň s L4, znamená to, že je potřeba provést fázi vyhodnocení pohybu křídla. LED 4 Nesvítí Během normálního chodu indikuje, že funkce Pohotovostní režim není zapnutá. Svítí Během normálního chodu indikuje, že funkce Pohotovostní režim je zapnutá. Bliká Probíhá programování funkce. Pokud bliká zároveň s L3, znamená to, že je potřeba provést fázi vyhodnocení pohybu křídla. LED 5 Nesvítí Během normálního chodu indikuje, že funkce Elektrický zámek/Automatické osvětlení není zapnutá. Svítí Během normálního chodu indikuje, že funkce Elektrický zámek/Automatické osvětlení je zapnutá. Bliká Probíhá programování funkce. LED 6 Nesvítí Během normálního chodu indikuje, že funkce Předblikání není zapnutá. Svítí Během normálního chodu indikuje, že funkce Předblikání je zapnutá. Bliká Probíhá programování funkce. LED 7 Nesvítí Během normálního chodu indikuje, že funkce Zavřít znamená Částečné otevření není zapnutá. Svítí Během normálního chodu indikuje, že funkce Zavřít znamená Částečné otevření je zapnutá. Bliká Probíhá programování funkce. LED 8 Nesvítí Během normálního chodu indikuje, že funkce Indikátor otevřené brány/Indikátor údržby není zapnutá. Svítí Během normálního chodu indikuje, že funkce Indikátor otevřené brány/Indikátor údržby je zapnutá. Bliká Probíhá programování funkce. Montáž záložní baterie k řídicí jednotce NICE MC824H Záložní baterie NICE PS324 není standardní součástí dodávky pohonu, ale lze ji objednat zvlášť. Použije se v případě výpadku proudu, kdy z něj bude napájen pohon brány. Baterie je průběžně dobíjena z elektrické sítě. 1. Odstraňte plastovou krytku konektoru baterie 2. Zapojte baterii do konektoru a umístěte ji vedle řídicí jednotky Technické vlastnosti řídicí centrály NICE Moonclever MC824H Model NICE Moonclever MC824H Typový popis Elektrická řídicí centrála pro automatický provoz křídlových bran. Dodávána včetně řídicí jednotky NICE MCA1, ale bez rádiového přijímače. Napájení 230 V (+10 % -15 %) 50/60 Hz Příkon 200 W (pod 100 W při celkovém pohotovostním režimu) Záložní zdroj možnost dokoupit a osadit záložní baterii NICE PS324 Výstup pro maják pro jeden maják 12 Vdc se žarovkou max. 21 W (např. NICE Lucy LUCYB, NICE Moonlight MLBT) Výstupní indikátor (S.C.A.) pro jednu 21V, max 4 W žarovku (výstupní napětí +50 % -30 %), může ovládat malé relé Výstup BlueBUS jeden výstup pro až 15 BlueBUS zařízení (maximálně 6 párů fotobuněk MOFB/MOFOB + 2 páry fotobuněk MOFB/MOFOB sloužících k otevírání + 4 čtečky karet MOMB/digitální klávesnice MOTB) Vstup STOP pro normálně rozepnuté, normálně sepnuté a pro zařízení s konstantním odporem 8,2 kΩ Vstup STEP-BY-STEP (P.P., Krokování) normálně rozepnuté (sepnutí vyvolá příkaz „Krokování“) Vstup OPEN normálně rozepnuté (sepnutí vyvolá příkaz „Otevřít“) Vstup CLOSE normálně rozepnuté (sepnutí vyvolá příkaz „Zavřít“) Rádiový přijímač bez přijímače, konektor „SM“ pro přijímače NICE SMXI, NICE OXI apod. Vstup pro anténu 50 Ω pro koaxiální kabel RG-58 (nebo podobný) Programovací funkce 8 funkcí zapnout/vypnout (Programování úrovně I.) 8 nastavitelných funkcí (Programování úrovne II.) Funkce samovyhodnocení vyhodnocení délky křídla (výpočet rozběhové a doběhové vzdálenosti, výpočet bodu částečného otevření) vyhodnocení připojených zařízení - vstupu STOP a BlueBUS Provozní teplota -20 °C až +50 °C Použití v slaném, kyselém a potenciálně výbušném prostředí ne Ochranná třída IP54 Rozměry 232 × 310 × 122 (š × d × v) Hmotnost 4,1 kg
