Sada pohonu NICE M-Fab MFAB3000 pro jednokřídlá vrata do 3,5 m/600 kg
Pro křídlo 600 kg/3 m
Pohon 230V, 250W, 250Nm, 1,2A
Řídicí jednotka MC800
Sada je s nereverzibilním elektromechanickým 230V motorem a je určena pro jednokřídlé dveře až do délky křídla 3m a hmotnosti křídla 600kg. NICE M-FAB je plně kompatibilní s předchozí řadou Metro.
Samotný pohon tvoří také spodní závěs brány.

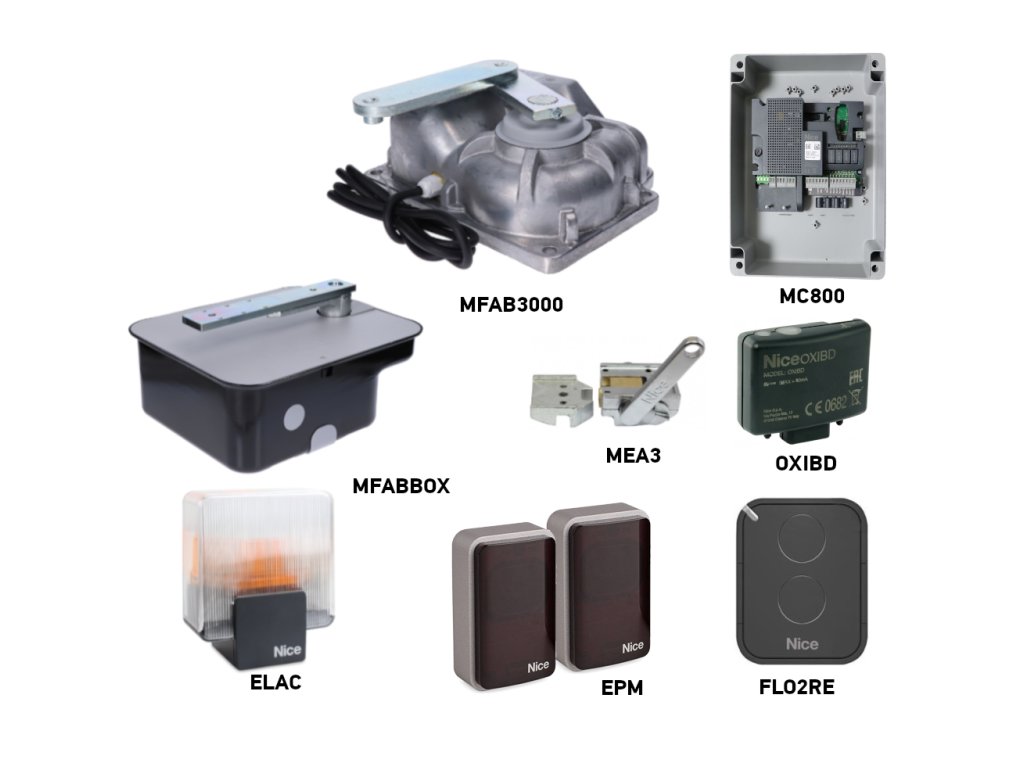

| Sada NICE-MFAB3000-BE1 obsahuje: | ||||
|---|---|---|---|---|
|
1 × | Samostatný podzemní pohon NICE MFAB3000 | NICE-MFAB3000 | |
|
NICE M-Fab 3000 - podzemní pohon pro křídlovou bránu do křídla 3m/600kg. |
Detail
|
|||
|
1 × | Ocelový základový box pro pohony NICE MFAB | NICE-MFABBOX | |
|
Základová krabice NICE MFABBOX pro podzemní pohon NICE M-Fab ME3000/3024. Ocel s kataforetickou léčbou. |
Detail
|
|||
|
1 × | Odblokování pro pohony NICE MFAB | NICE-MEA3 | |
|
Odemykání pákou s klíčem |
Detail
|
|||
|
1 × | Ovládací panel NICE MC800 | NICE-MC800 | |
|
Součástí automatizace je ovládací panel v konstrukční skříni obsahující řídicí jednotku MCA5, ke které jsou připojeny pohony a příslušenství. |
Detail
|
|||
|
1 × | NICE MYGO4 - čtyřkanálové dálkové ovládání | NICE | |
|
NICE MYGO4 - čtyřkanálové dálkové ovládání, plovoucí kód, 433,92 MHz |
Detail
|
|||
|
1 × | Přijímač dálkového ovládání NICE OXIBD | NICE-OXIBD | |
|
Přijímač rádiového signálu z dálkových ovladačů. Podporuje obousměrnou komunikaci s vybranými modely dálkového ovládání. Dosah až 200 m s anténou. |
Detail
|
|||
|
1 × | Fotobuňky s klasickým zapojením NICE EPM | NICE-EPM | |
|
Exteriérové bezpečnostní fotobuňky NICE EPM se instalují proti sobě do šířky průjezdu brány nebo na libovolný úsek, kde existuje riziko nárazu brány do překážky. |
Detail
|
|||
|
1 × | LED maják s anténou NICE ELAC | NICE-ELAC | |
|
Výstražné světlo NICE LED blikající ELAC z nárazuvzdorného polykarbonátu s vestavěnou anténou pro delší dosah dálkového ovládání (až 150 m). |
Detail
|
|||
|
1 × | Instalační příručka |
Stáhnout
|
|
|
Instalační příručka pro úspěšnou instalaci s názornými nákresy zapojení, pokyny pro programování a párování. |
||||
Výhody motorů M-Fab

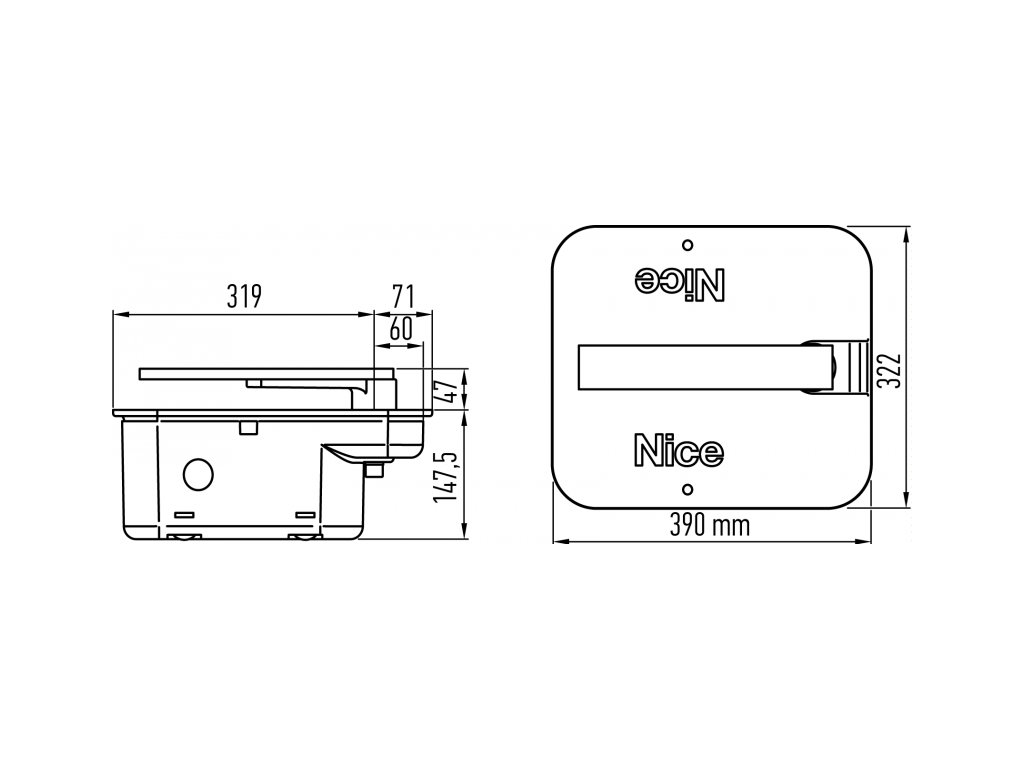

- Kompaktní kryt pohonu s hloubkou pouhých 147,5 mm. Ocelové provedení s kataforézní povrchovou úpravou proti korozi. Výška motoru nad zemí pouze 47 mm.
- Praktická a rychlá instalace díky držáku motoru, který se připevňuje přímo na křídlo brány.
- Mechanicky nastavitelné zarážky otevírání a zavírání.
- Otevření až 110°, s možností rozšíření až o 360° pomocí příslušenství NICE MEA1.
- Třída krytí motoru IP67.
- Jednotku lze odemknout zevnitř i zvenku pomocí speciálního klíče.
Kompatibilní příslušenství
Doporučujeme také zakoupit kompatibilní volitelné příslušenství pro jednotku:
| Co | Proč | Typ |
|---|---|---|
| Řídicí centrála |
Řídicí elektronika pohonu. |
|
| Maják | Signalizuje pohyb brány blikáním – vhodné při výjezdech se slabým výhledem. Obsahuje také anténu – delší dosah ovladače. |
Případně všechny majáky s napájením 230V, i od jiných výrobců. |
| Fotobuňky |
Při zavírání detekují překážku a zastaví pohyb – brána nenarazí do auta ani osob. Řídicí jednotka MC800 podporuje zapojení více párů fotobuněk reléových i BlueBusových - jejich kombinování však není možné, všechny páry musí být stejného typu. |
|
| Vysílač | Pro dálkové ovládání brány. | |
| Přijímač |
Pro dálkové ovládání brány. |
|
| Anténa |
Pro lepší dosah ovladače. |
|
| Klávesnice |
Pokud byste zapomněli dálkový ovladač, případně jezdí-li k Vám mnoho vozidel nebo osob a nechcete každému dávat ovladač či otevírat sólo. |
|
| Klíčový spínač |
Ovládání brány klíčem pomocí spínače připojeného k pohonu na libovolném místě pomocí kabeláže. |
|
| Čtečky karet |
Ovládání pohonu pomocí přiložení karty nebo klíčenky na čtečku karet. |
|
| Elektrické zámky |
Bezpečnostní elektrické zámky jsou synchronizovány s pohonem prostřednictvím řídicí jednotky. Po zadání příkazu k jízdě se nejprve odemkne elektrický zámek, poté se brána otevře a po zavření brány se elektrický zámek zamkne. Jsou nutné při délce křídla nad 3,5 m. |
|
TECHNICKÉ PARAMETRY POHONU :
| Řídící jednotka | MC800 |
| Napájení | 230 V |
| Verze motoru (24, 230 V) | 230 V |
| Příkon | 250 W |
| Síla | 300 Nm |
| Spotřeba motoru | 1,2 A |
| Typ brány | dvoulist |
| Typ operace | společné |
| Stupeň ochrany | 67 IP |
| Pracovní teplota | -20 +55 °C |
| Instalace | podzemí |
| Délka jednoho křídla | 3 m |
| Plocha křídla - vzduchová náplň | 6 m² |
| Maximální úhel otevření | 90 ° |
Další informace o aktuátoru najdete na stránce samostatného aktuátoru na adrese NICE MFAB 3000.
Disk byl dříve označován jako NICE Metroplex ME3000.
Doplňkové parametry
| Kategorie: | Sady s jedním listem |
|---|---|
| Hmotnost: | 26 kg |
