NICEMC800 – řídící centrála pro dva 230 V motory s deskou MCA5R30
Pro dva 230V motory. Náhrada za NICE Mindy A60.
Zapojení a nastavení NICE MC800 s deskou MCA5R30
NICE MC800 řídí jeden nebo dva 230 V AC pohony křídlové brány a navazuje na starší centrálu NICE Mindy A60. Tato verze má desku MCA5R30. Na ní najdete výstup OutSTB a tlačítko Aux PRG; starší návod pro desku MCA5 s OGI a Photo PRG se na tato místa nevztahuje.
Při jednom křídle se používá M2. Při dvou křídlech M2 otevírá jako první a M1 zavírá jako první. Napájení centrály 230 V AC, napětí motorů 230 V AC a nízkonapěťové výstupy příslušenství jsou samostatné obvody.
Před zapojením: podle označení na desce ověřte MCA5R30, odpojte síťové napájení a při práci nechte bránu bez možnosti samovolného pohybu. Po dokončení je třeba vyzkoušet fotobuňky, STOP a všechny povely.
| Rychlá navigace | Postupy | Servis |
|---|---|---|
| Pohony a příslušenství | Montáž a kabeláž | Technické údaje |
| Svorky | Fotobuňky a STOP | Diagnostika |
| První spuštění | Ruční polohy | Reset |
| Standby | Programování | Přijímač a ovladače |
Pohony a příslušenství
| Co | Proč | Typ |
|---|---|---|
| Maják | Blikáním upozorní na pohyb brány, zejména při výjezdu za špatné viditelnosti. |
|
| Fotobuňky | Rozpoznají překážku v prostoru brány a vyvolají příslušnou bezpečnostní reakci. |
|
| Dálkové ovládání | Otevření a zavření brány na dálku. |
|
| Přijímač | Přijímá povely z ovladačů; do konektoru SM se osazuje jeden modul. |
|
| Servisní programování | Rozšířené nastavení a diagnostika centrály. |
|
| Anténa | Pomáhá zvýšit dosah rádiového ovládání. |
|
| Klávesnice | Umožní zadat povel kódem bez dálkového ovladače. |
|
| Klíčový spínač | Ovládání brány klíčem z pevného místa. |
|
Příklad kompatibilního 230 V pohonu je NICE HY7005. Konkrétní motor vyberte podle rozměrů, hmotnosti a mechaniky křídla.
Osazení boxu a kabeláž
Originální obrázky NICE ukazují osazení boxu a vedení kabelů přes vhodné průchodky. Kliknutím obrázek zvětšíte.

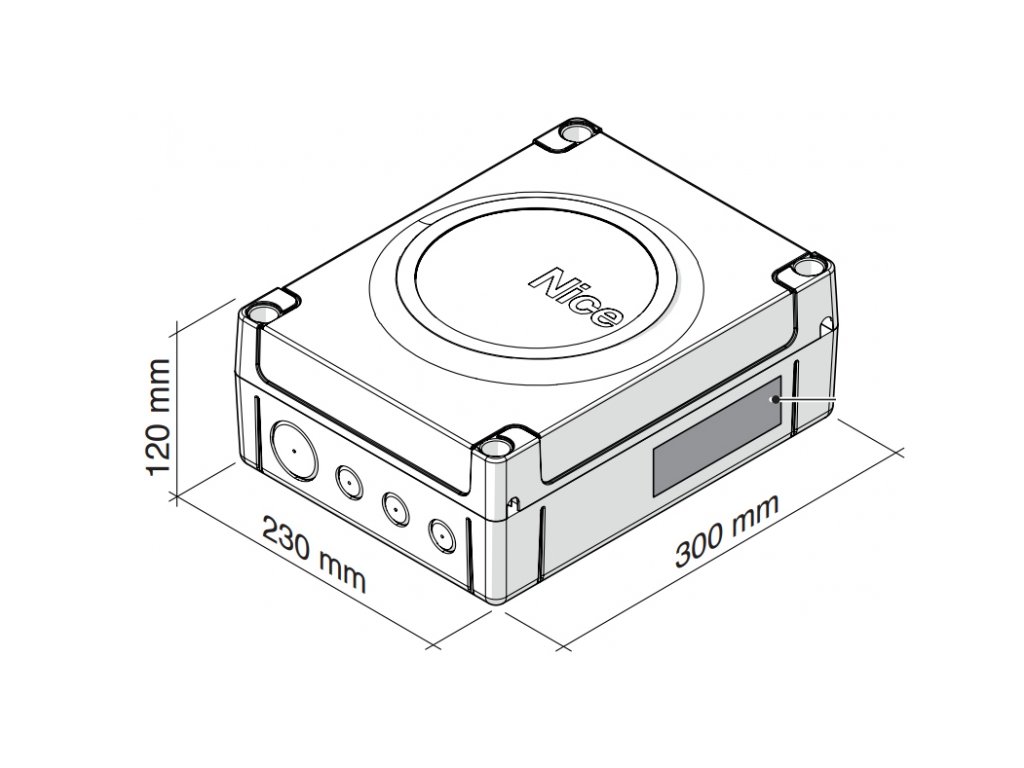

Box připevněte na pevnou svislou plochu. Rozstup montážních otvorů je 205 × 245 mm. Po připojení upevněte napájecí kabely příchytkou, aby se tah nepřenášel na svorky. Kabelové vstupy chraňte před vodou.
| Obvod | Kabel a délka |
|---|---|
| Přívod centrály | 3 × 1,5 mm² do 30 m; při delší trase výrobce uvádí 3 × 2,5 mm² a uzemnění při automatizaci. |
| Každý motor | 4 × 1,5 mm² včetně PE, do 10 m; kondenzátor podle motoru. |
| Maják | 2 × 1,5 mm² do 20 m, izolace pro síťové napětí. |
| BlueBUS | 2 × 0,5 mm² do 20 m; při 20–40 m 2 × 1 mm². |
| Anténa | Koaxiál RG58 do 20 m, doporučená délka méně než 5 m. |
| Klíčový spínač | Dva kabely 2 × 0,5 mm² do 50 m. |
| Elektrický zámek | 2 × 1 mm² do 10 m. |
Deska, svorky a zapojení

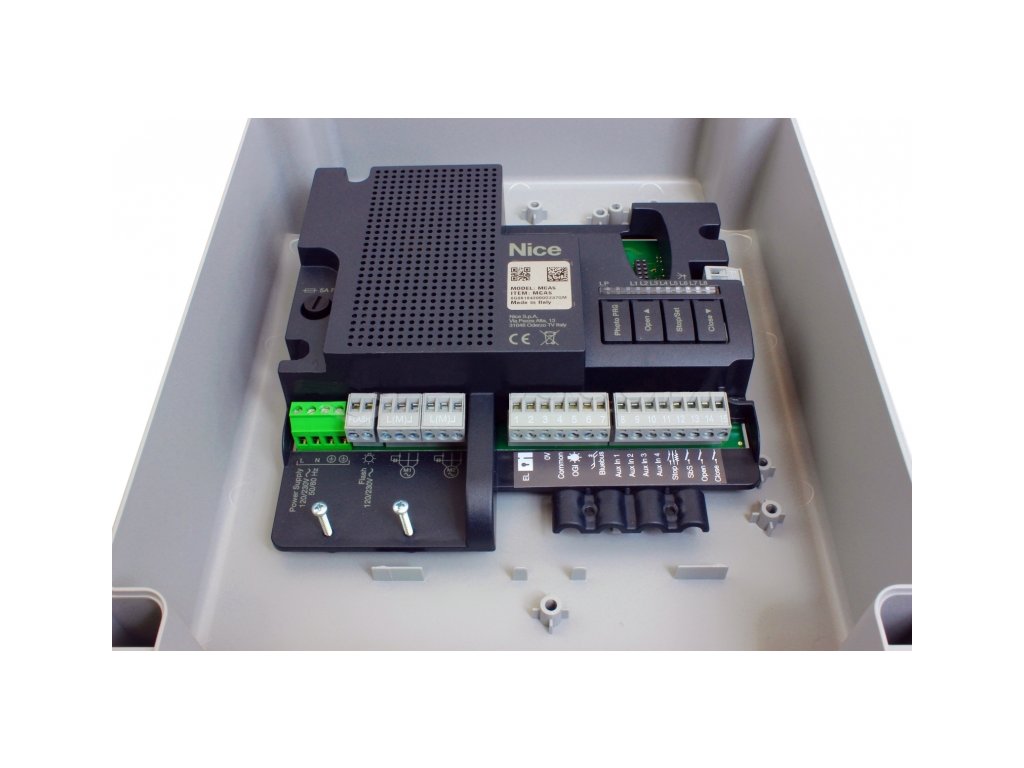

Na obrázku je deska MCA5R30: pojistka A, napájení B, FLASH C, motory D/E, nízkonapěťové svorky F/H, Aux PRG J, tlačítka K–M, SM konektor P a IBT4N konektor S. Kliknutím obrázek zvětšíte.
| Svorka | Účel | Připojení |
|---|---|---|
| L / N / PE | Přívod 230 V AC | Ochranný vodič PE připojte také k motorům podle jejich návodu. |
| M1 / M2 | Dva 230 V AC motory | OPEN – COMMON – CLOSE podle potlače. Při jednom motoru jen M2. |
| FLASH | Maják | Spínané síťové napětí, max. 21 W; například NICE ELAC. |
| 1–2 / EL | Elektrický zámek | 12 V AC, max. 15 VA. |
| 3 / 4 | Příslušenství | Svorka 3 = 0 V (−), svorka 4 = společný +24 V DC (+); odběr společně nejvýše 200 mA. |
| 5 / OutSTB | Napájení reléových fotobuněk | 24 V, max. 4 W; v režimu Standby se vypíná. Nejde o OGI staré desky. |
| 6–7 | BlueBUS | Dva vodiče, zapojené paralelně, bez polarity. |
| 8–10 / AUX1–3 | PHOTO / PHOTO1 / PHOTO2 | Při režimu reléových fotobuněk; při režimu koncových spínačů FCA1/FCA2/FCC1. |
| 11 / AUX4 | FCC2 nebo STOP | V režimu koncových spínačů FCC2; v režimu fotobuněk další STOP. |
| 12 / STOP | Bezpečnostní vstup | NO, NC nebo 8,2 kΩ podle kombinace. |
| 13 / SbS | Krokování | Bezpotenciálový NO kontakt vůči svorkě 4. |
| 14 / OPEN | Otvírání | Bezpotenciálový NO kontakt vůči svorkě 4. |
| 15 / CLOSE | Zavírání | Bezpotenciálový NO kontakt vůči svorkě 4; funkce může být změněna na částečné otevření. |
Pro NICE EKS použijte kontakt C–NO. Na povelové vstupy nepřivádějte cizí napětí. Anténu OXIBD připojujte přímo do přijímače; anténa není součástí obvodu majáku FLASH.
Fotobunky, fototest a STOP
Vyberte zapojení podle skutečného typu fotobuněk a stavu Standby. TX je vysílač, RX přijímač. EPM má reléový C–NC kontakt; EPMB používá dvouvodíkový BlueBUS. Čísla svorek u fotobuněk jiného typu se mohou lišit.
Reléové fotobunky EPM
Obrázek 7 NICE: kombinované zapojení při zapnutém Standby; napájení reléových fotobuněk vede přes OutSTB. Kliknutím obrázek zvětšíte.
Jeden pár EPM bez fototestu, Standby vypnutý: napájení TX a RX veďte ze svorek 3/4; kontakt RX C–NC připojte mezi 4/COMMON a 8/PHOTO. Pro NICE EPM platí následující propojení:
| MC800 MCA5R30 | NICE EPM TX | NICE EPM RX |
|---|---|---|
| 3 / 0 V | 2 | 2 |
| 4 / +24 V | 1 | 1; propojit s RX 4 / C |
| 8 / PHOTO | — | 5 / NC |
U jiného typu reléových fotobuněk se čísla jejich svorek mohou lišit. Výstup 5 má na MCA5R30 funkci OutSTB, nikoliv OGI.
Obrázek 10 NICE: zapojení fototestu; výstup 5 má funkci OutSTB, nejedná se o OGI. Kliknutím obrázek zvětšíte.
Pro fototest podle obrázku 10 připojte TX 1 na svorku 4 MC800 a TX 2 na svorku 5. RX zůstává napájen ze svorek 3/4 a jeho kontakt C–NC se připojuje na zvolený PHOTO vstup. Výstup 5 nepoužívejte současně pro jinou zátěž. Po změně zapojení zopakujte učení zařízení a otestujte fotobunku při pohybu.
Aux PRG a LP: u reléových fotobuněk musí být LP rozsvícena; u AUX vstupů použitých jako koncové spínače musí být zhasnutá. Nepoužité AUX ponechejte volné. Po přepnutí ověřte výsledný stav LP a zopakujte učení zařízení.
BlueBUS a adresování
Fotobunky BlueBUS zapojte dvouvodičově na svorky 6–7 bez polarity. Pokud AUX1–4 slouží jako koncové spínače pohonů, nastavte Aux PRG tak, aby LP nesvítila: AUX1/8 = FCA1, AUX2/9 = FCA2, AUX3/10 = FCC1 a AUX4/11 = FCC2. Kontakty koncových spínačů připojujte vůči společné svorce 4; nevyužité vstupy ponechejte volné.
Originální tabulka 3 včetně poloh propojů: stejná adresa na TX a RX jednoho páru, odlišná adresa dalšího páru. Kliknutím obrázek zvětšíte.
| Adresa | Reakce |
|---|---|
| FOTO / FOTO II | Při zavírání zastaví a obrátí směr. |
| FOTO 1 / FOTO 1 II | Při zavírání zastaví a obrátí; při otevírání zastaví a po uvolnění paprsku pokračuje. |
| FOTO 2 / FOTO 2 II | Při otevírání zastaví a obrátí směr. |
| FOTO 3 | Pro MC800 nepovolená konfigurace. |
Kapacita BlueBUS je maximálně 15 jednotek zatížení, nikoliv automaticky 15 párů fotobuněk. Po přidání nebo výměně zařízení spusťte nové učení.
Zapojení vstupu STOP
| Zařízení | Zapojení |
|---|---|
| Více NO kontaktů | Paralelně. |
| Více NC kontaktů | Sériově. |
| Dvě hrany 8,2 kΩ | Paralelně; při více než dvou zařízeních kaskádově s jediným koncovým odporem 8,2 kΩ. |
| NO + NC | Podle tabulky 2 NICE paralelně, s odporem 8,2 kΩ v sérii s NC; umožňuje také kombinaci NO, NC a hrany 8,2 kΩ. |
STOP si při učení zapamatuje připojený stav. Změna poté vyvolá zastavení s krátkým zpětným pohybem. Vstup nezakracujte namísto řešení poruchy.
Zjednodušený postup zapojení a nastavení MC800/MCA5R30
Tento postup popisuje desku MCA5R30 s jedním párem reléových EPM na PHOTO, který chrání zavírání. Při BlueBUS nebo více párech použijte příslušné schéma výše.
Krok 0. Zapojení
Přívod L/N/PE, 230 V AC motory M1/M2, kondenzátory a maják zapojte podle svorek na desce. Při jednom křídle zůstává M1 volné. Fotobunky zapojte podle zvoleného režimu výše; při EPM bez fototestu a vypnutém Standby připojte 3/4 na TX/RX a kontakt RX 4–5 mezi 4/COMMON a 8/PHOTO.
Krok 1. Reset pouze při vědomém návratu k továrním nastavením
Při novém zapojení není třeba centrálu „pro jistotu“ resetovat. Pokud potřebujete smazat vlastní nastavení, použijte postup resetu a poté znovu naučte zařízení i dráhu.
Krok 2. Zvolte režim AUX a Standby
Na desce MCA5R30 je tlačítko Aux PRG. Při reléových fotobunkách ověřte svítící LP; při AUX jako koncových spínačích zhasnutou LP. Při reléovém zapojení vyberte schéma podle zapnutého nebo vypnutého Standby. Samotná volba AUX nenahrazuje správné napájení TX/RX.
Po přivedení napájení má zelená LED BlueBUS pravidelně blikat přibližně jednou za sekundu, kontrolky fotobuněk mají signalizovat činnost a maják FLASH má být vypnutý. Pokud některá kontrola nevyjde, zkontrolujte zapojení před učením.
Krok 3. Hodnocení připojených zařízení
Držte Open + Stop/Set a tlačítka pusťte při rychlém blikání L1/L2 asi po 3 s. Po skončení mají L1/L2 zhasnout a STOP svítit. Učení proveďte i bez zařízení na BlueBUS/STOP a opakujte po změně příslušenství.
Krok 4. Vyhodnocení pohybu křídel
Tlačítka a LED L3/L4 používané při učení dráhy. Kliknutím obrázek zvětšíte.
Odblokovaná křídla přesuňte přibližně do poloviny dráhy, pohony znovu zablokujte a před učením zkontrolujte sílu motoru (úroveň II/L6). Držte Stop/Set + Close a pusťte při rychlém blikání L3/L4 asi po 3 s. Centrála postupně zavře M1 a M2, otevře M2 a M1 a naposled zavře M1 a M2. Po úspěchu L3/L4 zhasnou.
Pokud se některé křídlo místo zavírání otevírá, učení přerušte tlačítkem Open nebo Close. Při odpojeném napájení zaměňte dva směrové pracovní vodiče příslušného motoru; COMMON a PE zůstávají. Při 230 V AC nejde o „prohození polarity“. Poté učení opakujte. Fotobunka nebo STOP mohou učení přerušit.
Krok 5. Ovládač a funkční zkouška
Párování proveďte podle skutečně osazeného přijímače SMXI, OXI nebo jiného kompatibilního modulu. Existující postup SMXI je uveden v části o rádiu; není kvůli němu třeba resetovat centrálu. Vyzkoušejte OPEN, CLOSE, STOP, oba směry a reakci fotobuněk.
Manuální nastavení koncových poloh a zpomalení
R30 používá polohy 0, A a 1. Úplné manuální učení se spouští při rychlém blikání L3/L4 krátkým stlačením Stop/Set; smíšené učení vybraných poloh vyžaduje předchozí automatické učení. Bod A lze konfigurovat až po získání otevřené polohy příslušného křídla.
Originální obrázek 16 NICE. Kliknutím obrázek zvětšíte.
Úplné ruční učení
Brána musí stát, motory musí být zablokovány do provozu a připojená zařízení již naučená. Stlačte společně Stop/Set + Close, přibližně po třech s je pusťte při rychlém blikání L3/L4 a krátce stlačte Stop/Set. Rozbliká se poloha L1. Krátké Open nebo Close přesouvá výběr blikající LED; podržením Open nebo Close posouváte příslušné křídlo. V každé žádané poloze podržte Stop/Set nejméně tři s. Po dvou s se příslušná LED rozsvítí trvale, po puštění začne blikat další. Mezi následnými stlačeními nenechávejte více než 10 s, jinak se postup ukončí a uloží dosud provedené změny.
| Pořadí / LED | Co nastavit | Jak potvrdit |
|---|---|---|
| 1 / L1 | M1 do úplně zavřené polohy 0 | Držte Stop/Set aspoň tři s; poté bliká L2. |
| 2 / L2 | M2 do úplně zavřené polohy 0 | Držte Stop/Set aspoň tři s; poté bliká L5. |
| 3 / L5 | M2 do bodu A, kde při zavírání začíná zpomalovat | Držte Stop/Set alespoň 3 s; poté bliká L6. |
| 4 / L6 | M1 do bodu A, kde při zavírání začíná zpomalovat | Držte Stop/Set alespoň 3 s; poté bliká L7. |
| 5 / L7 | M2 do úplně otevřené polohy 1 | Držte Stop/Set alespoň 3 s; poté bliká L8. |
| 6 / L8 | M1 do úplně otevřené polohy 1 | Držte Stop/Set alespoň 3 s a tlačítko pusťte. |
Výrobce uvádí, že body A lze nastavit až po získání otevřených poloh. Pokud ich deska při prvním ručním učení ještě nemá, uložte nejprve L7/L8 a poté postup opakujte pro L5/L6. Při jednom křídle se používají pouze L2, L5 a L7. Po učení proveďte celý otevírací i zavírací cyklus; při otevírání mají křídla zastavit několik centimetrů před mechanickým dorazem, při zavírání dosednout na zavírací doraz.
Smíšené doladění naučených poloh
Nejprve musí úspěšně proběhnout automatické učení. Poté držte Stop/Set + Close a tlačítka pusťte, když začne blikat L1. Krátkým Open/Close vyberte LED polohy, podržením posuňte křídlo a polohu uložte podržením Stop/Set nejméně 3 s. Stejným způsobem upravte další polohy. Po změně vyzkoušejte celý cyklus brány.
Režim Standby
MC800 s deskou MCA5R30 má úsporný režim Standby. Když je zapnutý, centrála do něj přejde přibližně za pět minut po správně dokončeném pohybu; pokud ještě není nakonfigurována, přibližně po deseti minutách. V tomto režimu se vypíná výstup OutSTB a spotřeba samotné centrály při správném zapojení klesá pod 0,5 W bez započtení příslušenství. Reléové fotobunky zapojte podle toho, zda je Standby zapnutý nebo vypnutý.
Při zapnutí napájení tři bliknutí LED L1–L8 potvrzují aktivní Standby. Pro změnu režimu držte současně Open + Stop/Set + Close a pusťte při třetím bliknutí; po zapnutí L1–L8 znovu třikrát bliknou, po vypnutí nikoliv. Po změně zkontrolujte zapojení a otestujte fotobunky.
Programování funkcí a parametrů
Při stojící bráně držte Stop/Set do blikání L1. Open/Close vybírá položku. V úrovni I krátké Stop/Set změní stav: krátký záblesk = OFF, dlouhý = ON. Z výroby jsou funkce úrovně I vypnuté. Mezi následujícími tlačítky nečekejte déle než 20 s; po skončení počkejte asi 10 s na opuštění režimu.
Úroveň I – funkce ON/OFF
| LED – funkce | Stav ON a OFF |
|---|---|
| L1 – Automatické zavírání | ON: Po otevření odpočítá pauzu a zavře. OFF (z výroby): Poloautomatický režim. |
| L2 – Zavření po fotobunce | ON: Při aktivní L1 zkrátí pauzu po zásahu na 5 s; i bez L1 může po zásahu spustit zavření s nastavenou pauzou. OFF (z výroby): Bez této vazby. |
| L3 – Vždy zavřít | ON: Po obnovení proudu 10 s vyhodnotí otevřenou bránu a po 5 s předblikání ji zavře. OFF (z výroby): Brána zůstane v poloze. |
| L4 – Dotlačení pro zámek | ON: Před otevřením krátce přitlačí do zavření. OFF (z výroby): Bez dotlačení. |
| L5 – FLASH jako osvětlení | ON: Mění funkci výstupu FLASH na pomocné světlo. OFF (z výroby): FLASH ovládá maják. |
| L6 – Předblikání | ON: Maják bliká 3 s před pohybem. OFF (z výroby): Začne s pohybem. |
| L7 – CLOSE jako Partial Open 1 | ON: Vstup CLOSE vyvolá částečné otevření. OFF (z výroby): Vstup zavírá. |
| L8 – Udržování tlaku | ON: Pro vhodné hydraulické pohony po 4 h uzavření obnoví tlak krátkým zavřením. OFF (z výroby): Bez obnovy tlaku. |
Úroveň II – hodnoty parametrů
Vyberte vstupní LED parametru, poté držte Stop/Set asi tři s do rozsvícení LED aktuální hodnoty. Stop/Set stále držte a Open/Close zvolte novou hodnotovou LED. Po puštění počkejte na návrat do běžného režimu. Vstupní LED a LED hodnoty mají odlišný význam. Zvýrazněná hodnota je tovární předvolba.
| Vstupní LED – parametr | LED nastavení – hodnota |
|---|---|
| L1 – Čas pauzy Doba před automatickým zavřením. |
L1 – 5 s L2 – 15 s L3 – 30 s L4 – 45 s L5 – 60 s L6 – 80 s L7 – 120 s L8 – 180 s |
| L2 – Krokování Sekvence povelů SbS, OPEN, CLOSE a rádia; při L4, L5, L7 a L8 se mění také chování OPEN a CLOSE. |
L1 – otevřít–stop–zavřít–stop L2 – otevřít–stop–zavřít–otevřít L3 – otevřít–zavřít–otevřít–zavřít L4 – kondominium L5 – kondominium 2 L6 – krokování 2; krátký povel částečně otevírá L7 – ovládání držením L8 – poloautomatické otevření, zavření držením |
| L3 – Zpoždění otevření Odstup při otvírání křídel jako podíl pracovního času. |
L1 – 0 % L2 – 10 % L3 – 15 % L4 – 20 % L5 – 25 % L6 – 30 % L7 – 40 % L8 – 50 % |
| L4 – Zpoždění zavření Odstup při zavírání křídel jako podíl pracovního času. |
L1 – 0 % L2 – 10 % L3 – 15 % L4 – 20 % L5 – 25 % L6 – 30 % L7 – 40 % L8 – 50 % |
| L5 – Vyvážení časů Mění délku zavírání vůči otevírání. Počáteční hodnotu odečtěte z LED konkrétní desky. |
L1 – 0 % L2 – 20 % L3 – 30 % L4 – 40 % L5 – 60 % L6 – 70 % L7 – 80 % L8 – 100 % |
| L6 – Síla motorů Síla obou motorů; před zvýšením zkontrolujte mechaniku. |
L1 – 25 % L2 – 35 % L3 – 45 % L4 – 55 % L5 – 65 % L6 – 75 % L7 – 85 % L8 – 100 % |
| L7 – Čas rozběhu Doba rozběhu na začátku pohybu. |
L1 – 0 s L2 – 0,5 s L3 – 1 s L4 – 1,5 s L5 – 1,8 s L6 – 2 s L7 – 2,5 s L8 – 3 s |
| L8 – Částečné otevření Rozsah povelu Partial Open 1. U obou křídel se podíl počítá z menšího nastaveného otevření. |
L1 – M2 na ¼ L2 – M2 na ½ L3 – M2 na ¾ L4 – celé M2 L5 – obě křídla na ¼ L6 – obě křídla na ½ L7 – obě křídla na ¾ L8 – obě křídla na menší plné otevření |
Při L2/L4 (kondominium) povel SbS nebo OPEN při otevírání nic nemění a CLOSE obrátí směr; při zavírání SbS nebo OPEN obrátí směr a CLOSE nic nemění. L2/L5 má stejný základ, ale povel držený déle než dvě sekundy vyvolá STOP. Při L2/L6 krátký povel do 2 s způsobí částečné otevření; L2/L7 vyžaduje trvalé držení povelu a L2/L8 držení při zavírání.
U parametru II/L5 jsou jako předvolba označeny dvě hodnoty: L4 = 40 % i L5 = 60 %. Před změnou odečtěte skutečně svítící hodnotovou LED na konkrétní desce.
Příklad 60 s: zapněte úroveň I/L1 a při úrovni II/L1 zvolte hodnotovou L5. Pokud je aktivní L2 po fotobuňce, může se pauza zkrátit.
Dálkové ovládání a servisní programátory
Přijímač SMXI nebo OXI z existující sestavy lze ponechat, pokud je kompatibilní s používanými ovladači. Zásuvný přijímač osazujte při odpojeném napájení. U nového přijímače se řiďte jeho vlastním návodem; samotná stejná frekvence ovladačů nestačí.
Obrázek 24 NICE. Kliknutím obrázek zvětšíte.
| Výstup přijímače SMXI/SMXIS nebo OXI v režimu 1/2 | Povel centrály |
|---|---|
| 1 | SbS – krokování |
| 2 | Částečné otevření 1 |
| 3 | OPEN |
| 4 | CLOSE |
Pro existující SMXI: v režimu I podržte tlačítko přijímače alespoň 3 s do rozsvícení LED, poté do 10 s podržte tlačítko ovladače alespoň 2 s. Tři bliknutí potvrdí uložení. Pro jeden konkrétní povel použijte příslušný režim II přijímače; tento postup nepřenášejte automaticky na OXI či OXIBD.
NICE OXIBD se osazuje do SM konektoru; anténa se připojuje přímo do přijímače. Ovládač NICE ON3EBD párujte podle návodu použitého přijímače. Rozšířené povely v následující tabulce platí pro přijímače OXI/OXIFM/OXIT/OXITFM. U OXIBD se řiďte jeho vlastním návodem.
Rozšířený režim II přijímačů OXI/OXIFM/OXIT/OXITFM: číslo povelu přiřaďte tlačítku podle návodu daného přijímače. Následující tabulka nepopisuje režim OXIBD.
| Ne. | Příkaz | Účinek |
|---|---|---|
| 1 | SbS | Krokování. |
| 2 | Partial 1 | Částečné otevření podle parametru úrovně II/L8. |
| 3 | OPEN | Otevření. |
| 4 | CLOSE | Zavření. |
| 5 | STOP | Zastavení pohybu. |
| 6 | SbS kondominium | Povel v režimu kondominium. |
| 7 | SbS s vysokou prioritou | Povel přijímá i zamčená automatizace. |
| 8 | Partial 2 | Křídlo M2 se otevře do poloviny. |
| 9 | Partial 3 | Obě křídla se otevřou do poloviny. |
| 10 | Otevřít a uzamknout | Po otevření zamkne další běžné povely. |
| 11 | Zavřít a uzamknout | Po zavření zamkne další běžné povely. |
| 12 | Uzamknout automatizaci | Zastaví pohyb a uzamkne další běžné povely. |
| 13 | Odemknout automatizaci | Obnoví běžné ovládání. |
| 14 | Osvětlení s časovačem | Zapne pomocné světlo s časovým vypnutím. |
| 15 | Osvětlení ON/OFF | Střídá zapnutí a vypnutí pomocného světla. |
BusT4 a programování
NICE IBT4N se osazuje při vypnutém napájení do konektoru desky. Umožní připojit NICE OVIEW podle jeho návodu. U modulu NICE BIDIWIFI ověřte kompatibilitu a dostupné funkce pro MCA5R30 podle aktuálního návodu modulu.
Obrázek 25 NICE. Kliknutím obrázek zvětšíte.
Diagnostika a řešení problémů
Při chybě si poznamenejte počet červených bliknutí BlueBUS a stav dalších LED. Dva rychlé zelené záblesky znamenají změnu vstupu nebo přijatý povel. Při aktivním Standby může být po nečinnosti část signalizace vypnutá.
Obrázek 23 NICE označuje BlueBUS, STOP a stavové LED. Kliknutím obrázek zvětšíte.
| Projev / kód | Kontrola a řešení |
|---|---|
| 1 červené | Změna sestavy BlueBUS – zkontrolujte adresy a zopakujte učení. |
| 2 červené | Fotobunka brání pohybu – překážka, směřování, napájení a zapojení. |
| 4 červené | STOP – zkontrolujte bezpečnostní zařízení a vedení. |
| 5 červených | Chyba vnitřních parametrů; po 30 s vyzkoušejte povel, při opakování chyby kontaktujte servis. |
| 7 červených | Elektrická chyba; L1 = ochrana/odpojený motor, L2 = chybný naučený koncový spínač, L3 = přítomný nenaučený koncový spínač, L4 = obecná anomálie. |
| 8 červených | Trvalý povel – zkontrolujte tlačítko nebo relé. |
| 9 červených | Automatizace uzamčena povelem; odblokujte příslušným povelem. |
| LED na desce | Význam / první kontrola |
|---|---|
| BlueBUS zelená 1×/s | Běžný provoz. |
| BlueBUS stále zhasnutá / svítí | Napájení, pojistka nebo porucha desky. |
| STOP nesvítí | Aktivní nebo chybný STOP. |
| SbS / OPEN / CLOSE svítí | Příslušný vstup je aktivní; trvalý stav bez povelu vysvětluje blokování. |
| LS1/LS2 OPEN/CLOSE | Při připojených koncových spínačích čtěte podle jejich zapojení a režimu AUX; změna stavu musí odpovídat pohybu. |
| L1 + L2 pomalu blikají | Naučte zařízení. |
| L3 + L4 pomalu blikají | Naučte dráhu nebo ověřte změněné nastavení desky. |
Pojistka 5 A F
Deska MCA5R30 má rychlou pojistku 5 A F. Při kontrole odpojte napájení a nahraďte ji pouze shodným typem.
Na krytu je označení 5 A F. Kliknutím obrázek zvětšíte.
Smazání paměti centrální jednotky
Reset vymaže vlastní nastavení; není povinným prvním krokem při novém zapojení. Držte Open + Close, dokud L1/L2 nezačnou blikat, poté pustěte. Znovu nastavte režim AUX, naučte zařízení a dráhu, projděte vlastní parametry a proveďte zkoušky. Paměť zásuvného přijímače má samostatný postup.
Dočasný pohyb při poruše bezpečnostního prvku
Pokud zařízení při poruše bezpečnostního vstupu odmítá běžný povel, výrobce umožňuje dočasný pohyb s trvalým držením povelu: odešlete povel, do tří s ho zopakujte a držte. Asi po dvou s se brána pohybuje pouze během držení. Potom odstraňte příčinu poruchy a znovu vyzkoušejte bezpečnostní zařízení.
Technické parametry a kontrola
| Parametr | MCA5R30 / MC800R30 |
|---|---|
| Napájení centrály | 120–250 V AC, 50/60 Hz; v naší síti 230 V AC. |
| Jmenovitý příkon | 900 W. |
| Spotřeba v Standby | Méně než 0,5 W bez příslušenství při zapojení podle originálního schématu. |
| Motory | Jeden nebo dva vhodné 230 V AC pohony. |
| FLASH | Maják na síťové napětí, max. 21 W. |
| EL | Elektrický zámek 12 V AC, max. 15 VA. |
| OutSTB | 24 V, max. 4 W; při Standby se vypíná. |
| BlueBUS | Nejvíce 15 jednotek zatížení. |
| Pracovní teplota / krytí | −20 až +55 °C / IP54 při neporušeném boxu. |
| Rozměry a hmotnost boxu | 310 × 232 × 122 mm; 4,1 kg. |
Po nastavení vyzkoušejte otevření, zavření a zastavení každým používaným povelem. Každý pár fotobuněk a každé zařízení STOP otestujte samostatně i během pohybu; zkontrolujte pořadí křídel a dorazy. Při výpadku napájení se odblokují samotné pohony podle jejich návodu.
Automatizaci zkontrolujte nejméně každých šest měsíců. Při servisní žádosti pomůže označení MCA5R30 a motorů, fotografie svorek, stav LED a počet červených bliknutí BlueBUS.
PDF níže patří starší desce MCA5 s OGI a Photo PRG. Dodávaná MCA5R30 má OutSTB a Aux PRG; při jej zapojení a nastavení použijte postupy výše na této stránce.
Doplňkové parametry
| Kategorie: | Řídicí jednotky - křídlové |
|---|---|
| Hmotnost: | 1 kg |
Diskuze
Buďte první, kdo napíše příspěvek k této položce.
