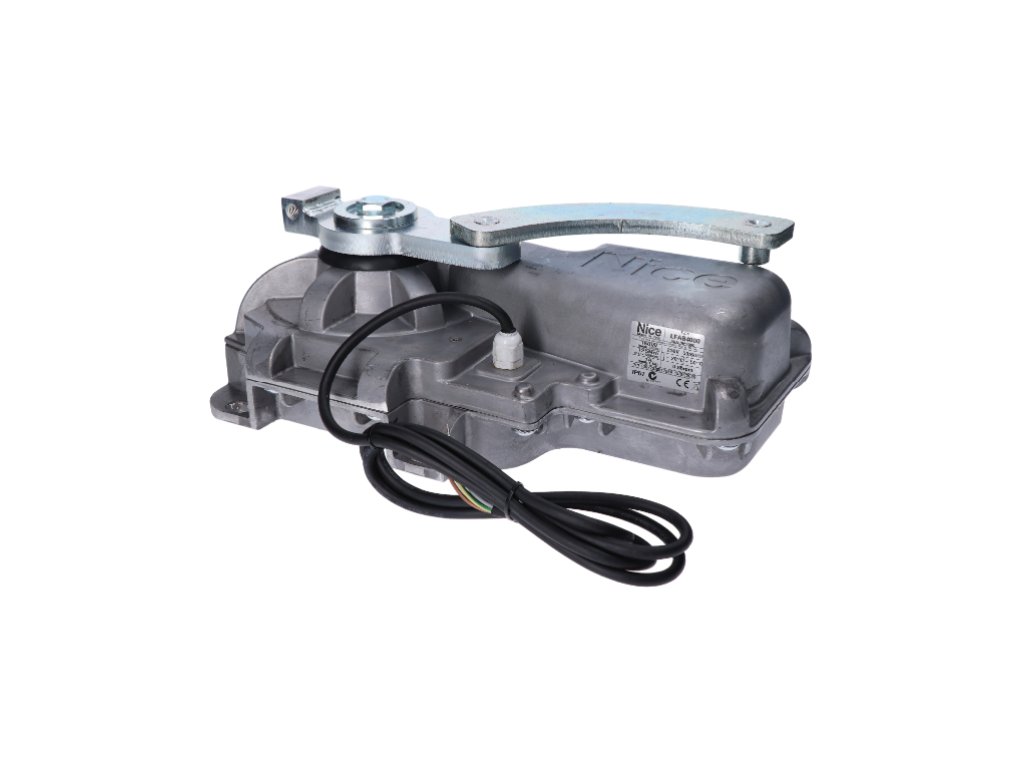

NICE L-Fab LFAB4000 - samostatný podzemní pohon pro křídlovou bránu do křídla 4m/650kg
230V. Žádná krabice.
Podzemní pohon NICE L-Fab LFAB4000 je určen pro automatizaci křídlových bran do délky jednoho křídla 4 m a hmotnosti až 650 kg. Přesné hodnoty naleznete v části Limity používání jednotky. Manuál ke stažení>>. Příslušenství>>.
Podzemní pohon se používá především v situacích, kdy:
- Není tam místo pro rameno - není tam kam umístit standardní rameno nebo kloubový pohon, protože je tam např. zeď, plot, zeď nebo otvor pro bránu.
- Chcete čistý design - při pohledu na bránu zvenčí a zevnitř je vidět pouze povrch brány, pohon je skryt dole u sloupku pod závěsy.
- Chcete velký úhel otevření - pohon může otevřít bránu až do úhlu 110° nebo až do 360° s použitím dalšího příslušenství.
Pohon má elektromotor s napájením 230 V, takže je vhodný pro brány s plnými panely ve větrném prostředí.
V pohonu je velmi redukovaný převod, takže elektromotor točí hodně otáček, ale osa otáčení pohonu se otočí pouze 0,65krát za minutu. Pohon tak dokáže pohnout i velmi těžkou bránou. Při otevření do úhlu 90° je to čtvrtina času, takže otevření brány do úhlu 90° trvá přibližně 23 sekund.

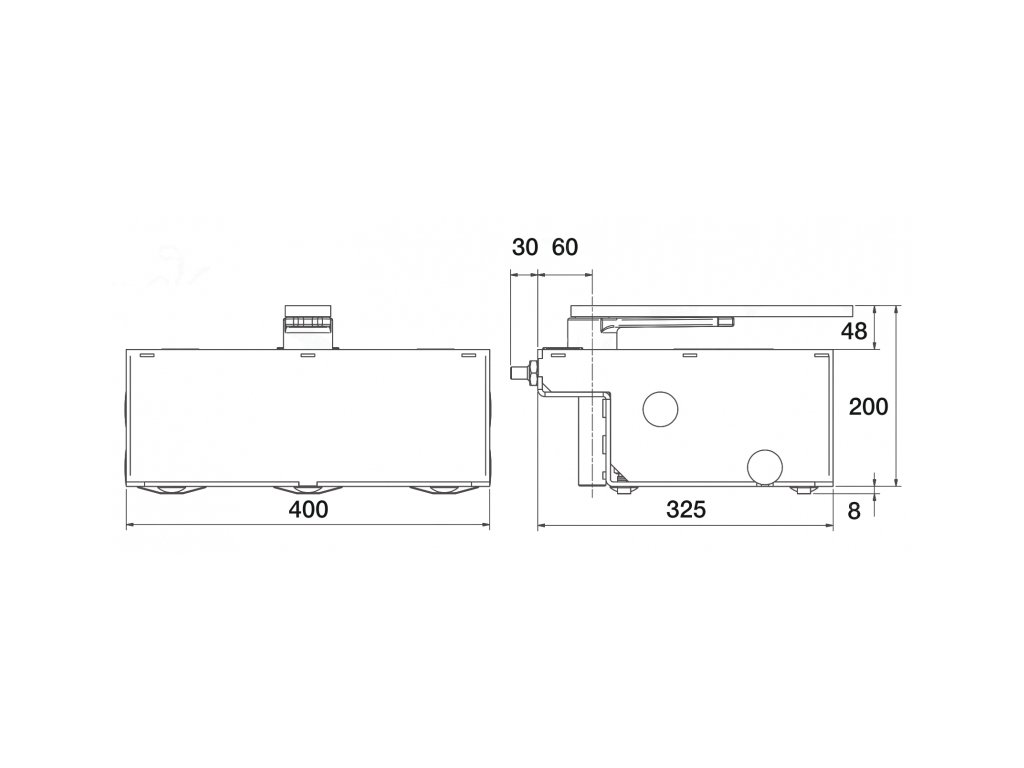

Konstrukce pohonu
Pohon má kovové tělo, zapouzdřené se stupněm krytí IP67 (tedy pohon může být dočasně ponořen ve vodě). K pohonu se dodává také 2 m dlouhý přívodní kabel.
Kompatibilní řídicí jednotka
Samotný pohon v podstatě nedělá nic jiného, než že se otáčí doprava/doleva v závislosti na uvolnění výkonu z řídicí jednotky. Pohon NICE L-Fab LFAB4000 je kompatibilní s řídicí jednotkou MC800.
Kompatibilita s boxem
Proto musí být podzemní pohon namontován v základové skříni. Pro pohon jsou k dispozici dvě základní skříně, které jsou až na konstrukční materiál zcela identické:
Omezení používání jednotky
 |
Každá brána má svou délku křídla (a tedy i páky) a hmotnost (a tedy i sílu tahu páky) a každý pohon má své limity. Pohon NICE L-FAB4000 je použitelný pro délky křídel a hmotnosti vrat, jak je znázorněno vlevo. |
Závěsy brány musí být axiální - tj. osa otáčení závěsu křídla musí být po celou dobu otáčení "na stejném místě". Také osa otáčení rukojeti na krabici musí být shodná s osou otáčení křídla.
Koncové spínače a zarážky
Jeden koncový doraz se dodává s pohonem, druhý se dodává společně se základní skříní. Maximální úhel otevření pohonu L-Fab je 110°, tento úhel můžete přesně nastavit pomocí koncových zarážek bez použití koncových zarážek na zemi nebo na stěně.
S použitím dalšího příslušenství NICE BMA1 můžete křídlo otevřít pomocí ozubeného kola a řetězu do libovolného úhlu (až 360°), samozřejmě pro přesný úhel otevření je v tomto případě nutné umístit externí doraz.
Výpadek proudu
Jeden z odblokovacích mechanismů (v případě výpadku proudu pro ruční pohyb křídla brány) je nutný pro pohon:
- NICE BMA3 - odemykání pomocí páky shvězdicovou objímkou (praktické)
Kompatibilní příslušenství k pohonu NICE L-Fab LFAB4000
Doporučujeme také zakoupit kompatibilní volitelné příslušenství pro jednotku:
| Co | Proč | Typ |
|---|---|---|
| Řídicí centrála | Řídicí elektronika pohonu. |
|
| Maják | Signalizuje pohyb brány blikáním – vhodné při výjezdech se slabým výhledem. Obsahuje také anténu – delší dosah ovladače. |
Případně všechny majáky s napájením 230V, i od jiných výrobců. |
| Fotobuňky |
Při zavírání detekují překážku a zastaví pohyb – brána nenarazí do auta ani osob. Řídicí jednotka MC800 podporuje zapojení více párů fotobuněk reléových i BlueBusových - jejich kombinování však není možné, všechny páry musí být stejného typu. |
|
| Vysílač | Pro dálkové ovládání brány. | |
| Přijímač |
Pro dálkové ovládání brány. |
|
| Anténa |
Pro lepší dosah ovladače. |
|
| Klávesnice |
Pokud byste zapomněli dálkový ovladač, případně jezdí-li k Vám mnoho vozidel nebo osob a nechcete každému dávat ovladač či otevírat sólo. |
|
| Klíčový spínač |
Ovládání brány klíčem pomocí spínače připojeného k pohonu na libovolném místě pomocí kabeláže. |
|
| Čtečky karet |
Ovládání pohonu pomocí přiložení karty nebo klíčenky na čtečku karet. |
|
| Elektrické zámky |
Bezpečnostní elektrické zámky jsou synchronizovány s pohonem prostřednictvím řídicí jednotky. Po zadání příkazu k jízdě se nejprve odemkne elektrický zámek, poté se brána otevře a po zavření brány se elektrický zámek zamkne. Jsou nutné při délce křídla nad 3,5 m. |
|
360°:
Zobrazení na celou obrazovku 360°
Manuály a návody k pohonu
Pohon NICE L-Fab LFAB4000 byl v minulosti označován jako NICE Big-Metro BM4000.
Doplňkové parametry
| Kategorie: | Oddělené jednotky |
|---|---|
| Hmotnost: | 15 kg |
