Sada pohonu NICE Big-Fab BFAB5024 pro jednokřídlou bránu do 5 m/900 kg
Pro křídlo 900 kg/5 m
Pohon 24V, 170W, 400Nm, 7A
Řídicí jednotka MC824HR10
Sada je s nereverzibilním elektromechanickým 24V motorem a je určena pro jednokřídlé brány do délky křídla 5m a hmotnosti křídla.
Nový model podzemního pohonu určený především pro vjezdové brány, průjezdy, kované brány apod. Výhodou je tichý provoz a nenápadný design.
Samotný pohon tvoří také spodní závěs brány.

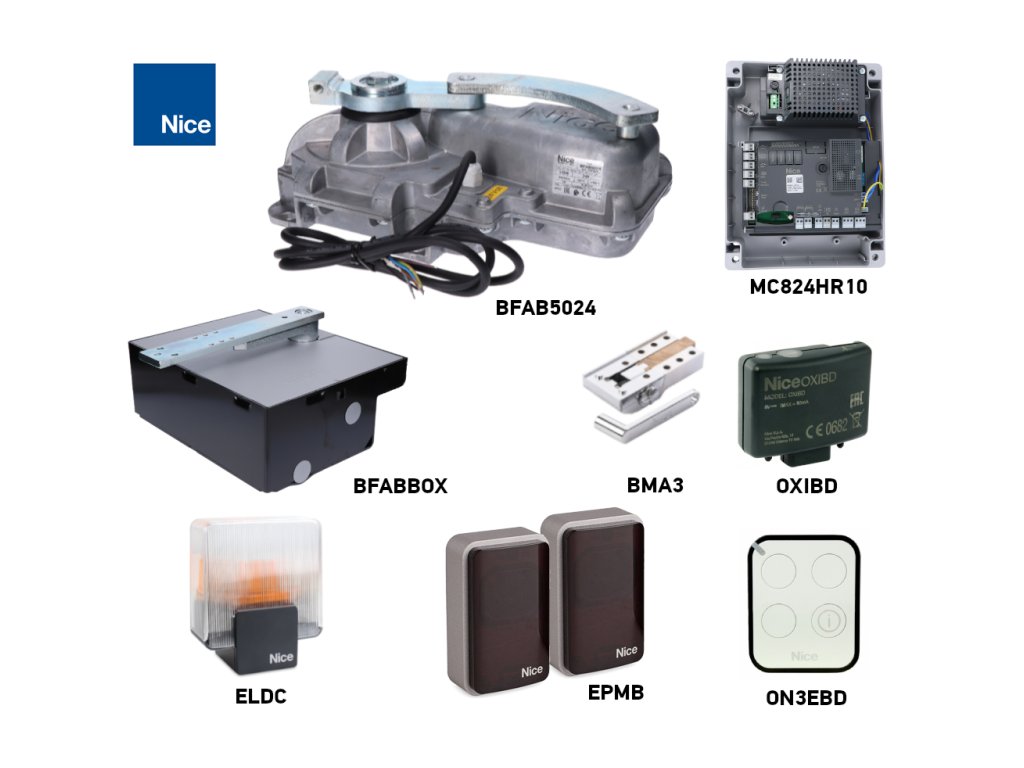

| SADA OBSAHUJE: | NICE-BFAB5024-BE1 | |||
|---|---|---|---|---|
 |
1 × | Podzemní motor NICE Big-Fab BFAB5024 | NICE-BFAB5024 | |
|
NICE B-Fab 5024 - podzemní pohon pro křídlovou bránu do 5 m/900 kg |
Detail  |
|||
 |
1 × | Základová skříň pro podzemní pohon | NICE-BFABBOX | |
|
Základová krabice NICE BFABBOX pro podzemní pohon NICE B-Fab 5024. Ocel s kataforetickou léčbou. |
Detail |
|||
 |
1 × | Odblokování systému NICE BMA3 | NICE-BMA3 | |
|
Odemykání pákou s klíčem |
Detail |
|||
 |
1 × | Ovládací panel NICE MC824HR10 | NICE-MC824HR10 | |
|
Součástí automatizace je ovládací panel v konstrukční skříni obsahující řídicí jednotku MC824HR10, která integruje pohony a příslušenství. |
Detail |
|||
 |
1 × | Dálkový ovladač NICE MYGO4 | NICE | |
|
Dálkový ovladač se čtyřmi tlačítky pro automatické otevírání brány na dálku. Můžete s ním ovládat čtyři zařízení, nebo jednomu zařízení dávat čtyři druhy povelů. Kompatibilní je ke všem pohonům NICE s plovoucím kódem typu O-Code (72 bitový kód umožňuje 4,7 kvadrilion kombinací, takže je prakticky nemožné ho zneužít) a indikací vysílaného signálu pomocí LED diody. |
Detail |
|||
 |
1 × | Přijímač NICE OXIBD | NICE-OXIBD | |
|
Přijímač rádiového signálu z dálkových ovladačů. |
Detail |
|||
 |
1 × | Pár fotobuněk NICE EPMB | NICE-EPMB | |
|
Po stranách šířky přechodu musí být instalovány bezpečnostní fotobuňky. Vydávají infračervený paprsek, který po přerušení autem nebo chodcem vyšle signál do pohonu, aby zastavil pohyb brány nebo zabránil jejímu otevření. |
Detail |
|||
 |
1 × | LED maják s anténou NICE ELDC | NICE-ELDC | |
|
Výstražné světlo NICE LED blikající ELDC z nárazuvzdorného polykarbonátu s vestavěnou anténou pro delší dosah dálkového ovládání (až 150 m). |
Detail | |||
 |
1 × | Instalační příručka NICE B-FAB 5024 | ||
|
Instalační příručka pro úspěšnou instalaci s názornými nákresy zapojení, pokyny pro programování a párování. |
Detail |
|||
Kompatibilní příslušenství
Doporučujeme také zakoupit kompatibilní volitelné příslušenství pro jednotku:
| Co | Proč | Typ |
|---|---|---|
| Řídicí centrála |
Řídicí elektronika pohonu. |
|
| Maják | Signalizuje pohyb brány blikáním – vhodné při výjezdech se slabým výhledem. Obsahuje také anténu – delší dosah ovladače. |
Případně všechny majáky s napájením 12V-24V od jiných výrobců. |
| Fotobuňky | Při zavírání detekují překážku a zastaví pohyb – brána nenarazí do auta ani osob. | |
| Vysílač | Pro dálkové ovládání brány. | |
| Přijímač |
Pro dálkové ovládání brány. |
|
| Anténa | Pro lepší dosah ovladače. | |
| Klávesnice | Pokud zapomenete dálkový ovladač nebo máte více vozidel/osob a nechcete každému vydávat ovladač. | |
| Klíčový spínač | Ovládání brány klíčem přes spínač připojený kabeláží k pohonu. | |
| Elektrické zámky | Bezpečnostní elektrické zámky jsou synchronizovány s pohonem prostřednictvím řídicí jednotky. Po zadání příkazu k jízdě se nejprve odemkne elektrický zámek, poté se brána otevře a po zavření brány se elektrický zámek zamkne. Jsou vyžadovány pro křídla delší než 3 m. |
|
| Čtečky karet | Ovládání pohonu přiložením karty nebo klíčenky ke čtečce. |
|
| Záložní zdroj napájení | Při výpadku elektrické energie zachová chod brány. |
|
TECHNICKÉ PARAMETRY POHONU :
| Řídící jednotka | MC824HR10 |
| Napájení | 230 V |
| Verze motoru (24, 230 V) | 24 V |
| Příkon | 170 W |
| Síla | 400Nm N |
| Spotřeba motoru | 7 A |
| Typ brány | dvoulist |
| Stupeň ochrany | 67 IP |
| Pracovní teplota | -20 +55 °C |
| Instalace | podzemí |
| Délka jednoho křídla | 5 m |
| Maximální zatížení | 45 cyklů za hodinu |
Další informace o jednotce naleznete na stránce samostatné jednotky na adrese NICE BFAB5024.
Jednotka byla v minulosti označována jako NICE Big-Metro BM5024.
Doplňkové parametry
| Kategorie: | Sady s jedním listem |
|---|---|
| Hmotnost: | 16.5 kg |
