Sada pohonu NICE L-Fab LFAB4024HS pro dvoukřídlou bránu - jedno křídlo 4m/400kg
2x LFAB4024HS, 2x LFABBOX4, 2x BMA3, MC824H, OXIBD, ON3EBD, EPMB, ELDC
Sada je s nereverzibilními elektromechanickými 24V motory a je určena pro dvoukřídlou bránu do délky křídla 4m a hmotnosti křídla 400kg.
Nový model podzemního pohonu určený především pro vjezdové brány, průjezdy, kované brány apod. Výhodou je tichý provoz a nenápadný design. Jedná se o vysokorychlostní pohon, což znamená rychlé otevření brány (90° za 8 sekund).
Samotný pohon tvoří také spodní závěs brány.

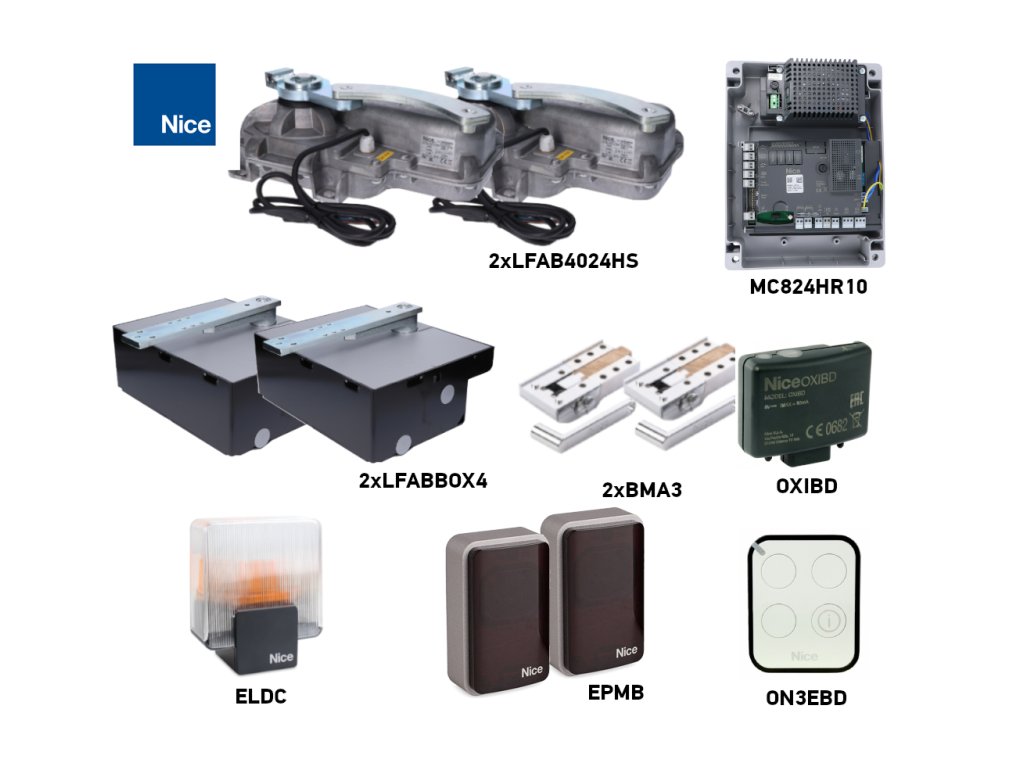

| SADA OBSAHUJE: | NICE-LFAB4024HS-BE2 | |||
|---|---|---|---|---|
 |
2 × | Podzemní pohon NICE L-FAB4024HS | NICE-LFAB4024HS | |
|
NICE L-Fab 4024HS - podzemní pohon pro křídlovou bránu do 4 m/400 kg |
Detail | |||
 |

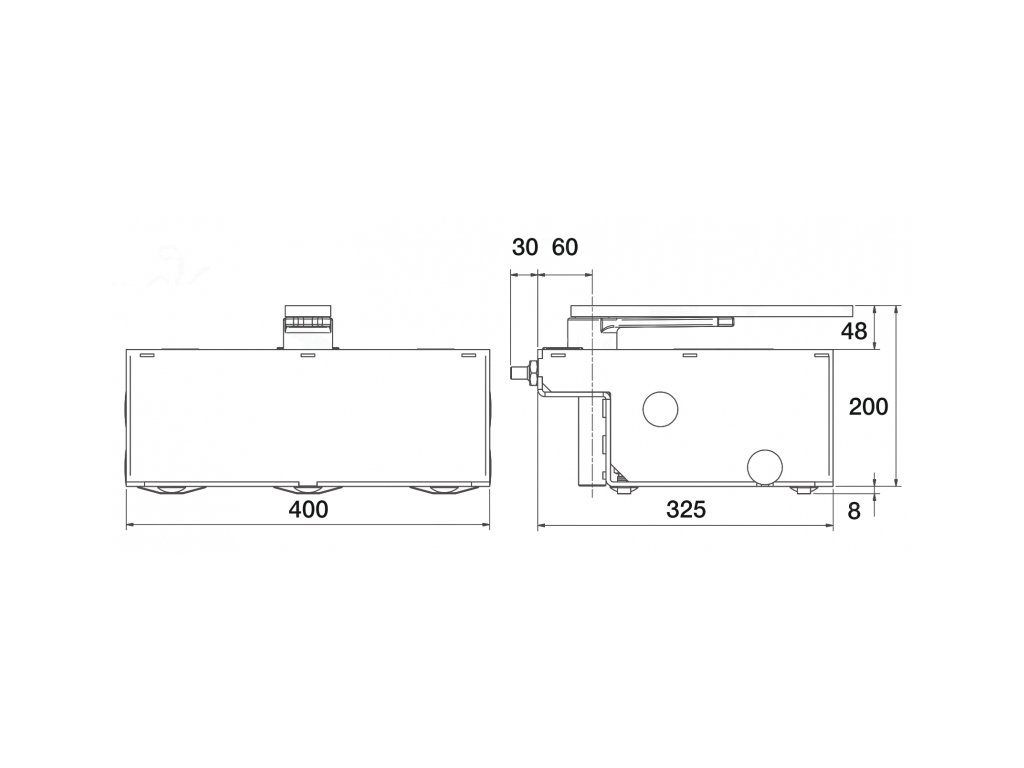

2 × | Základová skříň pro podzemní pohon | NICE-LFABBOX4 | |
|
Základová skříň NICE LFABBOX4 pro podzemní pohon NICE L-Fab 4000/4024. Ocel s kataforetickou léčbou. |
Detail  |
|||
 |
2 × | Odemykání pákou s klíčem | NICE-BMA3 | |
|
Odemykání pákou s klíčem |
Detail |
|||
 |
1 × | Ovládací panel pro 24V pohon | NICE-MC824HR10 | |
|
Součástí automatizace je ovládací panel v konstrukční skříni obsahující řídicí jednotku MC824HR10, která integruje pohony a příslušenství. |
Detail | |||
 |
1 × | Interní rádiový přijímač | NICE-OXIBD | |
|
Přijímač rádiového signálu z dálkových ovladačů. |
Detail | |||
 |
1 × | Dálkové ovládání NICE Era One ON3EBD | NICE-ON3EBD | |
|
Dálkovéovládání se třemi tlačítky pro automatické dálkové ovládání brány. Můžete jím ovládat tři zařízení nebo zadávat tři typy příkazů jednomu zařízení. Technologie BD představuje obousměrnou komunikaci, díky níž může ovladač signalizovat aktuální stav brány (zelená - otevřeno, oranžová - pootevřeno, červená - zavřeno). |
Detail |
|||
 |
1 × | Pár fotobuněk NICE EPMB | NICE-EPMB | |
|
Po stranách šířky přechodu musí být instalovány bezpečnostní fotobuňky. Vydávají infračervený paprsek, který po přerušení autem nebo chodcem vyšle signál do pohonu, aby zastavil pohyb brány nebo zabránil jejímu otevření. |
Detail | |||
 |
1 × | LED maják s anténou NICE ELDC |
NICE-ELDC | |
|
Výstražné světlo NICE LED blikající ELDC z nárazuvzdorného polykarbonátu s vestavěnou anténou pro delší dosah dálkového ovládání (až 150 m). |
Detail |
|||
 |
1 × | Instalační příručka NICE L-FAB | ||
|
Instalační příručka pro úspěšnou instalaci s názornými nákresy zapojení, pokyny pro programování a párování. |
Stáhnout |
|||
Kompatibilní příslušenství
Doporučujeme také zakoupit kompatibilní volitelné příslušenství pro jednotku:
| Co | Proč | Typ |
|---|---|---|
| Řídicí centrála |
Řídicí elektronika pohonu. |
|
| Maják | Signalizuje pohyb brány blikáním – vhodné při výjezdech se slabým výhledem. Obsahuje také anténu – delší dosah ovladače. |
Případně všechny majáky s napájením 12V-24V od jiných výrobců. |
| Fotobuňky | Při zavírání detekují překážku a zastaví pohyb – brána nenarazí do auta ani osob. | |
| Vysílač | Pro dálkové ovládání brány. | |
| Přijímač |
Pro dálkové ovládání brány. |
|
| Anténa | Pro lepší dosah ovladače. | |
| Klávesnice | Pokud zapomenete dálkový ovladač nebo máte více vozidel/osob a nechcete každému vydávat ovladač. | |
| Klíčový spínač | Ovládání brány klíčem přes spínač připojený kabeláží k pohonu. | |
| Elektrické zámky | Bezpečnostní elektrické zámky jsou synchronizovány s pohonem prostřednictvím řídicí jednotky. Po zadání příkazu k jízdě se nejprve odemkne elektrický zámek, poté se brána otevře a po zavření brány se elektrický zámek zamkne. Jsou vyžadovány pro křídla delší než 3 m. |
|
| Čtečky karet | Ovládání pohonu přiložením karty nebo klíčenky ke čtečce. |
|
| Záložní zdroj napájení | Při výpadku elektrické energie zachová chod brány. |
|
TECHNICKÉ PARAMETRY POHONU :
| Řídící jednotka | MC824HR10 |
| Napájení | 230 V |
| Verze motoru (24, 230 V) | 24 V |
| Příkon | 170 W |
| Síla | 200Nm N |
| Spotřeba motoru | 4 A |
| Typ brány | dvoulist |
| Stupeň ochrany | 67 IP |
| Pracovní teplota | -20 +55 °C |
| Instalace | podzemí |
| Délka jednoho křídla | 4 m |
| Maximální zatížení | 50 cyklů za hodinu |
Další informace o jednotce naleznete na stránce samostatné jednotky na adrese NICE LFAB4024HS.
Doplňkové parametry
| Kategorie: | Dvoulisté sady |
|---|---|
| Hmotnost: | 30 kg |
