NICEToona TO4024 – samostatný motor 24 V pro křídlo do 3 m

NICE Toona 4 TO4024 je samostatný motor 24 V DC pro jedno křídlo. Podle grafu NICE zvládne při délce 3 m nejvíce přibližně 300 kg; hmotnost 500 kg platí při délce do přibližně 1,8 m. Délku a hmotnost posuzujte společně.

Pohon je bez vratné funkce, používá enkodér a má nastavitelný mechanický doraz při otevření. Pro běžné aktuální sady TO4024 je v katalogu uvedena MC824HR30. Napájení sítě, BlueBUS, rádiový přijímač a baterie jsou vlastnosti zvolené centrály, nikoliv samotného motoru.

Toona má dvoudílné tělo z tlakového hliníku s povrchovou úpravou, vnitřní části z oceli, slitin a technopolymerů a bronzovou vodicí matici. Uchytení rozměrově navazuje na starší pohony NICE Moby a Pluto. Motor je vhodný i pro častější používání; při plné výplni a větrném místě zohledněte vyšší namáhání při výběru podle grafu životnosti.

Při sestavě s MC824HR30 jsou učení poloh, diagnostika, zpomalení, čas pauzy a přechod pro pěší funkcemi řídicí jednotky. Ta používá BlueBUS pro příslušné bezpečnostní prvky.

Příslušenství kompatibilní s NICE Toona 4 TO4024

Doporučujeme také zakoupit kompatibilní volitelné příslušenství pro jednotku:

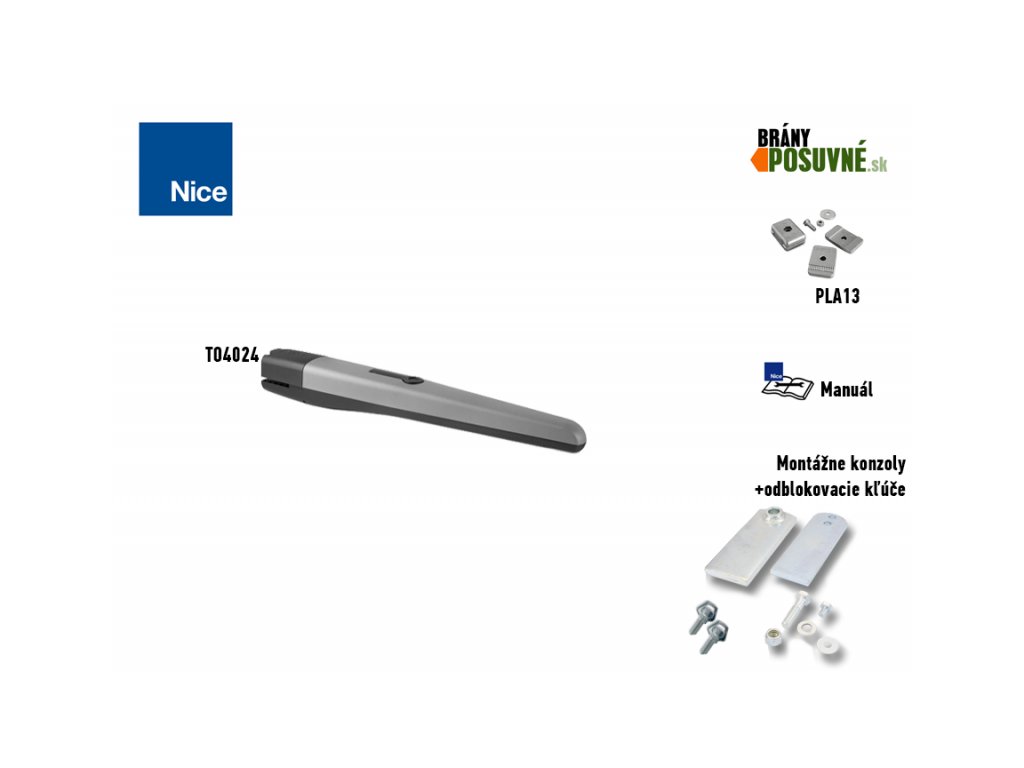

Jednotka obsahuje:			Kód
	1 ×	Motor NICE Toona 4 TO4024	TO4024
	Elektromechanický motor Toona 4; přibližně 500 kg při délce do 1,8 m nebo 300 kg při 3 m podle grafu NICE.
	1 ×	Vnitřní mechanický doraz otevírání	PLA13
	Vnitřní doraz slouží k nastavení otevřené koncové polohy. Mechanické zajištění brány v zavřené poloze řešte podle konkrétní montáže.
	2 ×	Odemykací klíč	CM-B
	V případě výpadku proudu slouží k odblokování pohonu, aby bylo možné bránu ručně posunout tlačením nebo tažením.
	1 ×	Přední svařovací držák	PMDSMAR04.4610
	Je přivařena k pevné části křídla a je třeba dbát na to, aby byla umístěna v jiné výšce než zadní držák. Alternativním držákem k přišroubování je PLA8.
	1 ×	Čep přední konzoly	R8.5120 Podložka V8X10.5102 Kolík
	Slouží k upevnění přední části jednotky k přednímu držáku.
	1 ×	Zadní svařovací držák	PMDSMP.4610
	Je přivařen k montážní desce se šrouby nebo k ocelovému sloupku. Všimněte si, že je umístěna v jiné výšce než přední konzola. Alternativním prodlouženým držákem je PLA6.
	1 ×	Montážní deska pod zadní konzolou	PMDPA.4610
	Zadní konzola je k němu přivařena. Montážní deska se pak připevní na sloupek nebo stěnu.
	2 ×	Čep zadní konzoly	D10.5110 Matice R10.5120 Podložka V10X40.5101 Kolík
	Slouží k upevnění zadní části jednotky k zadnímu držáku.
	1 ×	Návod k instalaci NICE Toona 4 TO4024	Stáhnout
	Slovenský a český montážní manuál pro motor Toona. Zapojení a programování řídicí centrály se řídí jejím vlastním návodem.

Důležité: Samostatný TO4024 potřebuje vhodnou centrálu, například MC824HR30, a bezpečnostní prvky podle instalace. Výbavu a cenu hotové automatizace najdete v sestavách s tímto motorem.

(Je tento disk pro mě vhodný?)
Srovnání s ostatními disky:

Porovnání motorů Toona 230 V

Aktuálně nabízený samostatný motor 230 V je TO4005; dostupnost ostatních porovnávaných typů si ověřte před výběrem.

U starších modelů ověřte aktuální dostupnost a shodu montážních rozměrů.

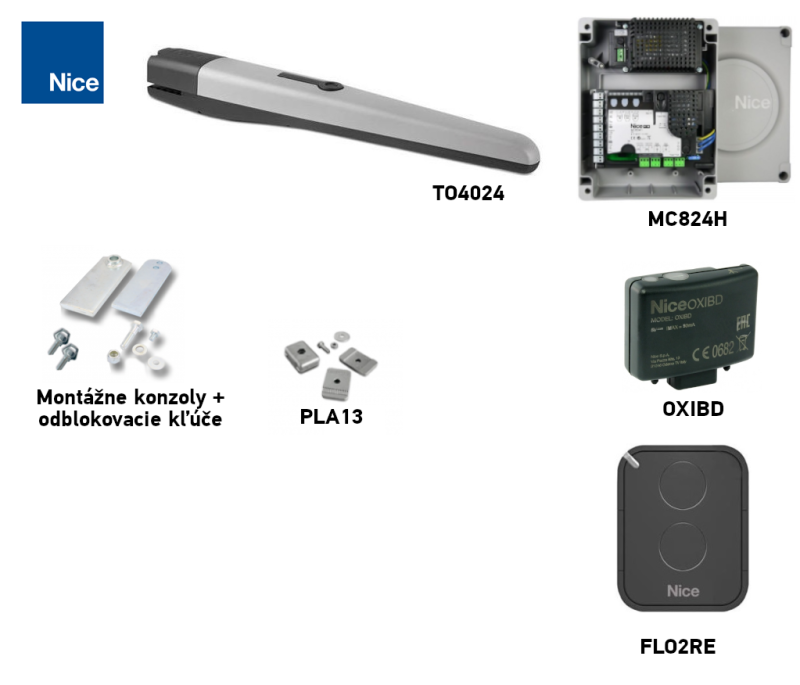

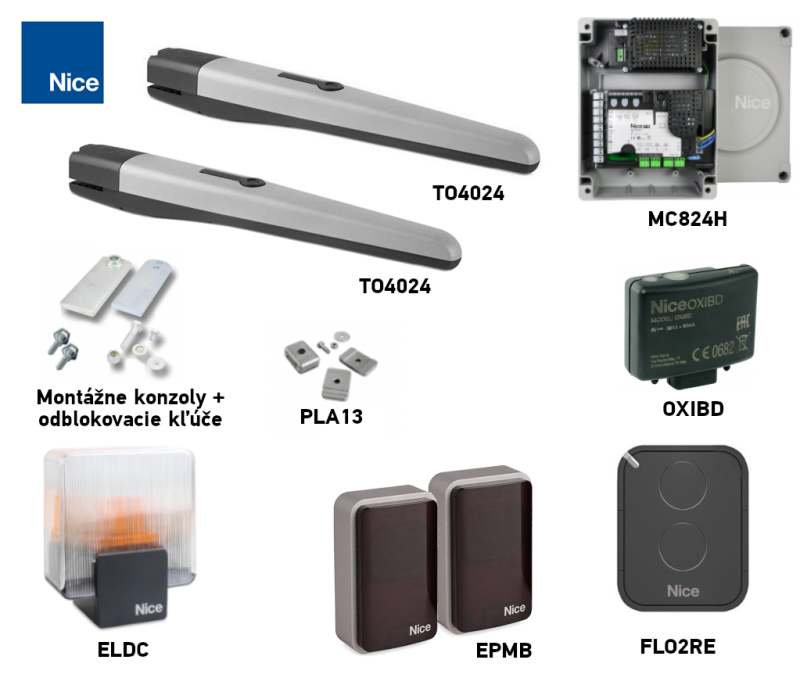

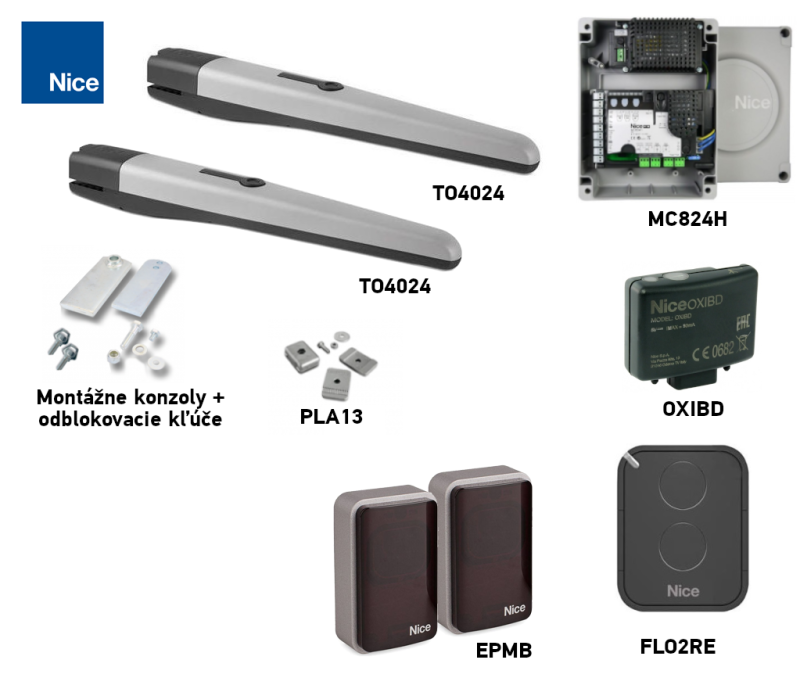

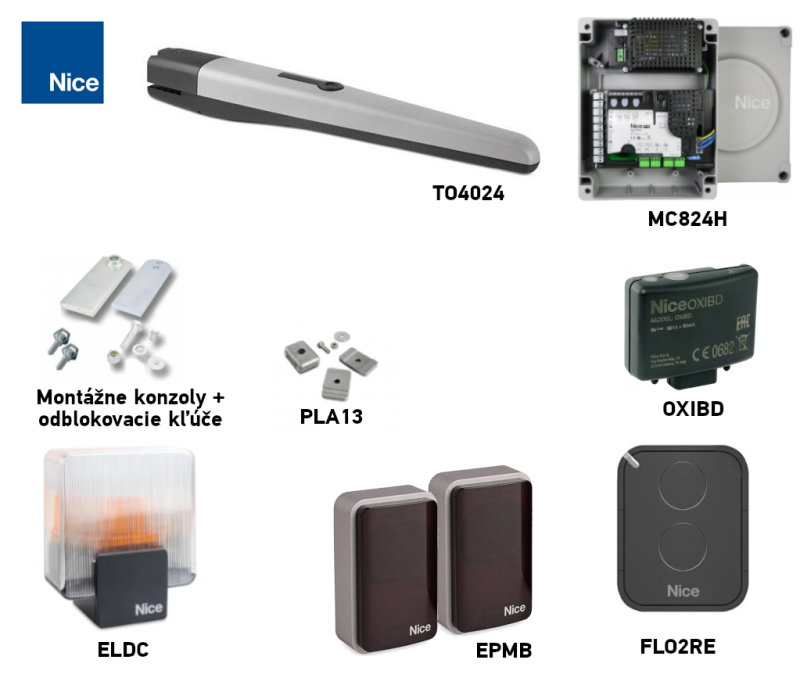

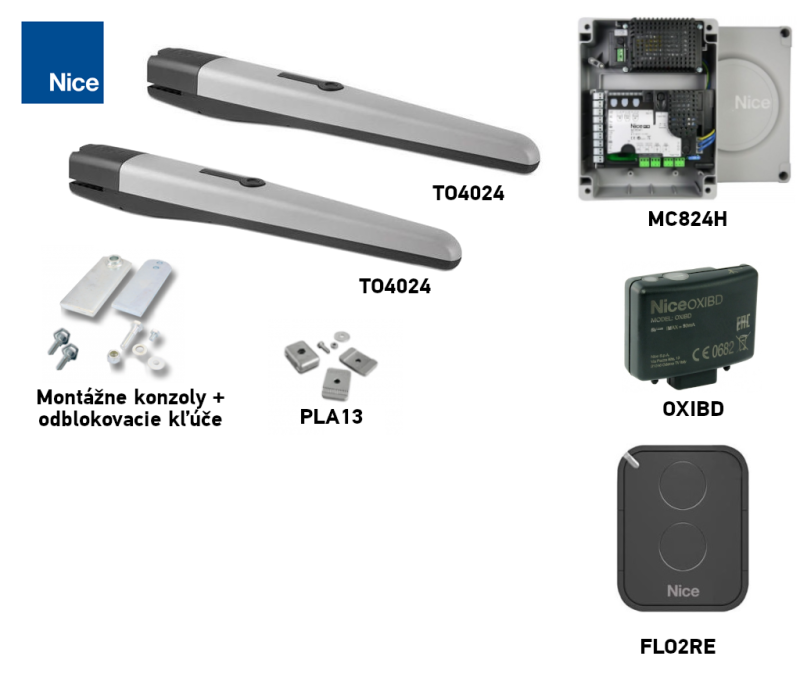

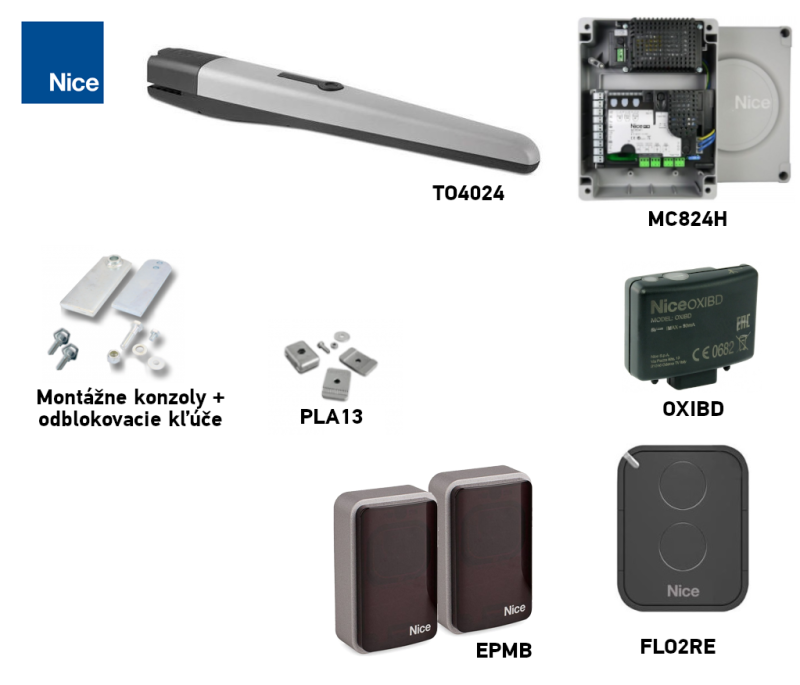

Cenově zvýhodněné sady obsahující pohon NICE Toona 4 TO4024:

V sestavách s MC824HR30 se párování ovladačů řídí přijímačem a postupem této centrály. Při jiné desce použijte její vlastní postup.

Výběr pohonu - je pohon NICE Toona 4 TO4024 vhodný pro moji bránu?

Limity délky a hmotnosti křídla

Délku a hmotnost jednoho křídla posuzujte společně podle grafu NICE. Při délce do 1,8 m může křídlo vážit přibližně 500 kg; při délce 3 m přibližně 300 kg. Hodnoty 3 m a 500 kg neplatí současně. Pro jiné rozměry odčtěte přípustnou hmotnost z grafu a zohledněte také plnou výplň, vítr a lehký chod křídla.

Drive Life NICE Toona 4 TO4024

Životnost je odhad podle indexu namáhaní, nikoliv záruka počtu cyklů. Sečtěte příslušné hodnoty z tabulky a výsledek odečtěte z původního grafu NICE.

Vliv u Toona 4	Index
Hmotnost křídla do 200 kg	0 %
Hmotnost nad 200 do 300 kg	10 %
Hmotnost nad 300 do 400 kg	20 %
Hmotnost nad 400 do 500 kg	30 %
Délka křídla od 2 do 3 m	20 %
Teplota nad 40 °C, pod 0 °C nebo vlhkost nad 80 %	20 %
Plná náplň křídel	15 %
Větrná oblast	15 %

Graf životnosti
Kliknutím zvětšíte původní graf NICE.

Při výpočtu použijte hmotnost jednoho křídla. Například při 250 kg, 2,5 m a bez dalších vlivů je index 10 % + 20 % = 30 %; odhad cyklů se odečte z grafu.

Montáž pohonu NICE Toona 4 TO4024

Před uchytením ověřte, zda sloup, jeho základ a kotvení přenesou zatížení od křídla, pohonu a větru. Samotný rozměr profilu neurčuje vhodnost: rozhoduje také materiál, tloušťka stěny, výška, poloha závěsu a stav základu.

Pokud poloha závěsu a tvar sloupu neumožňují rozměry z montážního grafu, upravte zadní konzolu nebo použijte prodlouženou konzolu PLA6. Rozměry A a B určte z naměřeného C a požadovaného úhlu otevření podle montážního grafu NICE. Při otvírání směrem ven je zapotřebí prodloužená zadní konzola; její délku určete z grafu a ověřte volný pohyb křídla.

Typická(volitelná) situace pro zapojení pohonu s příslušenstvím je následující:

Seznam příslušenství

Kabeláž pohonu NICE Toona TO4024

Po odpojení síťového napájení i záložní baterie veďte kabel vstupem pohonu. TO4024 má označené + / − svorky motoru a samostatnou dvojici svorek enkodéru; jejich polohu ukazuje obrázek níže. Při aktuální centrále MC824HR30 patří jediný motor na M2 a jeho enkodér na ENC motoru 2; M1 zůstává volný. Enkodér nemá předepsanou polaritu. Výstup M2 je určen pro motor, nikoliv pro napájení příslušenství. Při dvou motorech a při jiné centrále postupujte podle schématu skutečně osazené desky. Po zapojení proveďte předepsané učení a ověřte směr i bezpečný chod brány.

Zapojení a nastavení desky MC824HR30 použijte pouze v sestavě s touto konkrétní centrálou.

Zapojení příslušenství při MC824HR30

Následující svorky patří centrále MC824HR30, nikoliv motoru TO4024. Připojujte je pouze při vypnutém síťovém i bateriovém napájení. Při jiné desce použijte její vlastní schéma.

Výstupy FLASH, ELS a OGI mohou být přeprogramovány na jinou funkci. Před zapojením ověřte nastavení konkrétní jednotky podle technického návodu MC824HR30 a po montáži vyzkoušejte bezpečnostní prvky.

I. Instalace zadní montážní konzoly

Nákres otevírání dovnitř

Nákres otevírání ven

Vypočítejte polohu zadního držáku podle následujících údajů Graf, ze kterého lze vyčíst rozměry A a B a maximální úhel otevření. Všimněte si, že hodnoty A a B musí být podobné (v ideálním případě stejné), aby se aktuátor pohyboval plynule lineárně.

Výpočtová tabulka

Příklad čtení hodnot z grafu

Postup výpočtu:

1. Změřte vzdálenost C z Kreslení
2. Na adrese Graf vyznačte vodorovnou čáru, která protíná naměřenou hodnotu C
3. Protněte tuto přímku s DIL(doporučená instalační čára), abyste zjistili maximální úhel otevření
4. Pokud je sloupec pod úrovní t, je třeba upravit hodnoty, aby se sloupec dostal nad tuto úroveň
5. Pokud je rozpětí nad úrovní t, je vše v pořádku, ale pokud je zadaný maximální úhel otevření nevyhovující, je třeba upravit hodnotu A a případně i hodnotu B tak, aby byly podobné (v ideálním případě stejné)

Před připevněním držáku na sloupek nebo stěnu je třeba jej zkrátit na požadovanou délku odpovídající rozměrům A a B a přivařit k montážní desce.

1. Odřízněte držák na požadovanou délku

2. Nainstalujte zkrácený držák na montážní desku

Standardní zadní konzola v balení má délku 150 mm. Před jejím přivařením porovnejte dostupnou délku s rozměry z montážního grafu; pokud nestačí, použijte vhodně prodlouženou konzolu.

Před samotným připevněním zadní konzoly zkontrolujte, zda přední konzola vychází na pevnou část dveřního křídla, protože mezi přední a zadní konzolou je výškový rozdíl, jak je znázorněno na obrázku.

Rozdíl F = 34 mm.

Pokud vše sedí, připevněte zadní držák ke sloupku nebo stěně pomocí šroubů, hmoždinek a podložek.

II. Instalace přední montážní konzoly

Přední držák musí být namontován na křídle ve vzdálenosti odpovídající hodnotám D a E, které jste odečetli z údajů Tabulka (hodnota D je stanovena na 730 mm):

V dodávaném balení se nachází konzole k přivaření, pokud byste měli zájem o konzoli k přišroubování, doporučujeme objednat alternativní konzoli k přišroubování NICE PLA8.

1. Vypočítejte z Tabulky hodnotu E
2. Vypočítejte výšku podle obrázku výšek konzol (zobrazit obrázek)
3. Připevněte držák ke křídlu (pokud držák svařujete, doporučujeme ho zatím jen nasadit)

III. Montáž pohonu brány na zadní držák

1. Připevněte motor k držáku podle obrázku pomocí dodaného zadního čepu držáku, podložky a matice.
2. Matici zcela utáhněte a poté povolte o 1/10 otáčky, aby se pohon brány mohl otáčet

IV. Montáž pohonu brány na přední konzolu

1. Připevněte pohon k držáku podle obrázku pomocí dodaného kolíku a podložky.
2. Plně utáhněte kolík

V. Mechanické nastavení dorazu pohybu

TO4024 má nastavitelný vnitřní doraz otevřené polohy. Odblokujte motor, povolte šroub dorazu, ručně otevřete křídlo do požadované polohy, posuňte doraz k čapu a šroub zajistěte. Potom křídlo zavřete a motor opět zablokujte. Pracujte podle obrázku 11 v originálním manuálu.

TO4024 má vnitřní doraz otevření. Doraz zavření řešte podle konstrukce brány a návodu použité centrály.

Fotogalerie z jízdy NICE Toona

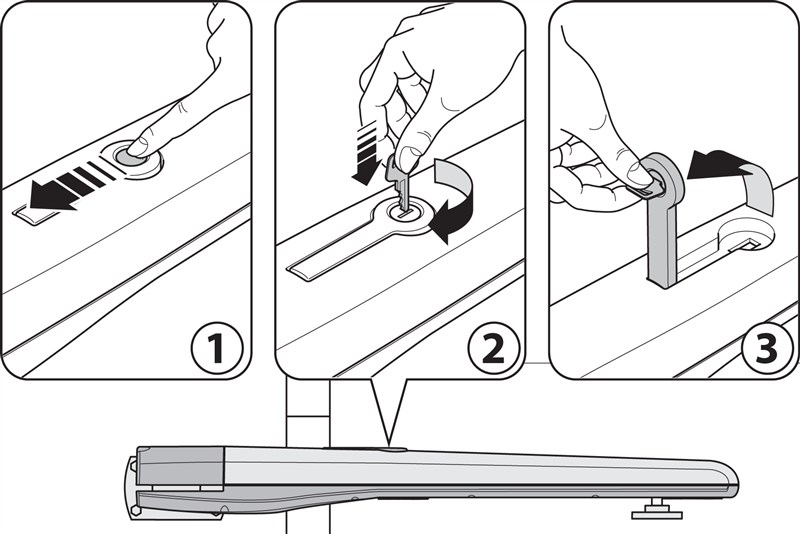

Ruční odblokování pohonu NICE Toona 4 TO4024

V případě výpadku proudu nebude možné bránu ovládat pomocí dálkového ovladače. Proto lze pohon odemknout odemykacím klíčem a bránu posunout ručně:

1. Odsuňte uvolňovací kryt zámku
2. Vložte odemykací klíč a otočte jím ve směru hodinových ručiček
3. Zatáhněte za uvolňovací páčku a můžete bránou pohybovat ručně

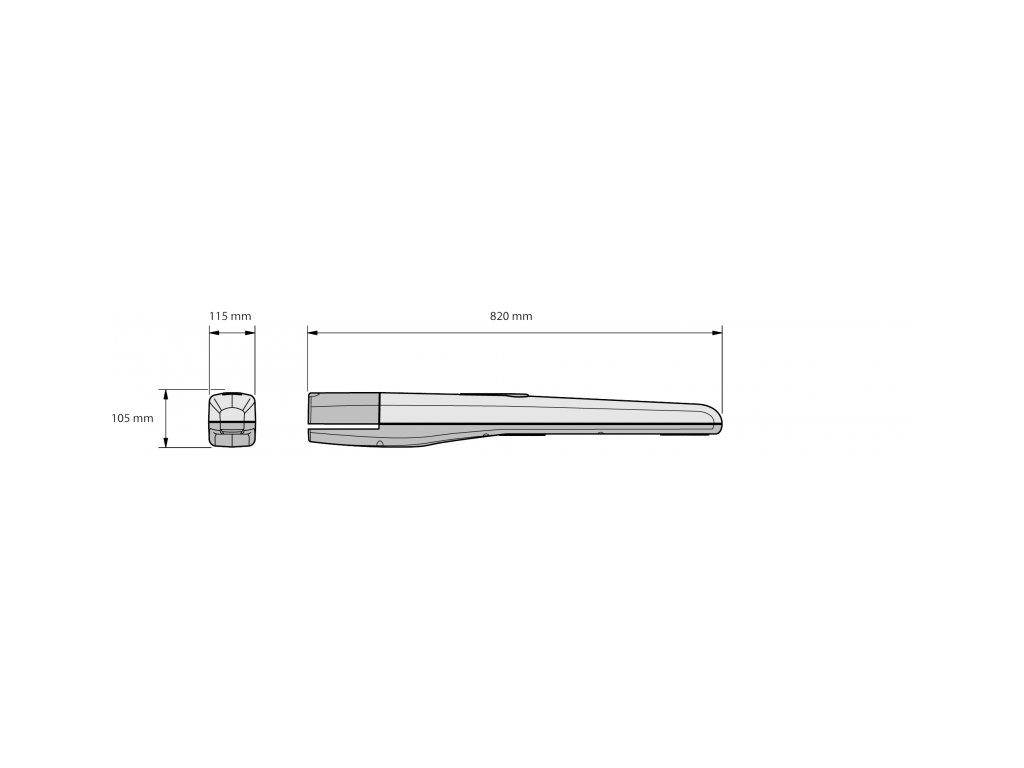

Technické parametry pohonu NICE Toona 4 TO4024

Bezpečnost a údržba

Před montáží ověřte volný, rovnoměrný chod a pevnost křídla i sloupku. Elektrické připojení provádějte při odpojeném napájení. Po montáži ověřte bezpečnostní prvky a sílu pohybu podle manuálu celého systému.

NICE předepisuje kontrolu pohonu nejpozději každých šest měsíců: stav konstrukce, šroubů, mazání šroubovice, opotřebení a funkční zkoušky. Programování centrály viz návod MC824HR30.
