Sada pohonu NICE Toona 4024 pro dvoukřídlou bránu - jedno křídlo 3m/500kg s příslušenstvím
Křídlo brány do 3 m / 500 kg
2x pohon, dálkové ovládání, fotobuňky, maják
Sada pohonu NICE Toona 4 TO4024 je určena pro automatizaci křídlových bran do délky křídla 3 m a hmotnosti do 500 kg. Pohon je založen na 24V technologii a má mechanický doraz otevírání PLA13. Pohon je nevratný. Pohony Toona jsou v současné době špičkou v automatizaci křídlových bran v soukromém i průmyslovém prostředí. Celá rodina Toona je spolehlivá a tichá. Podrobné technické parametry ". Manuál ke stažení ».

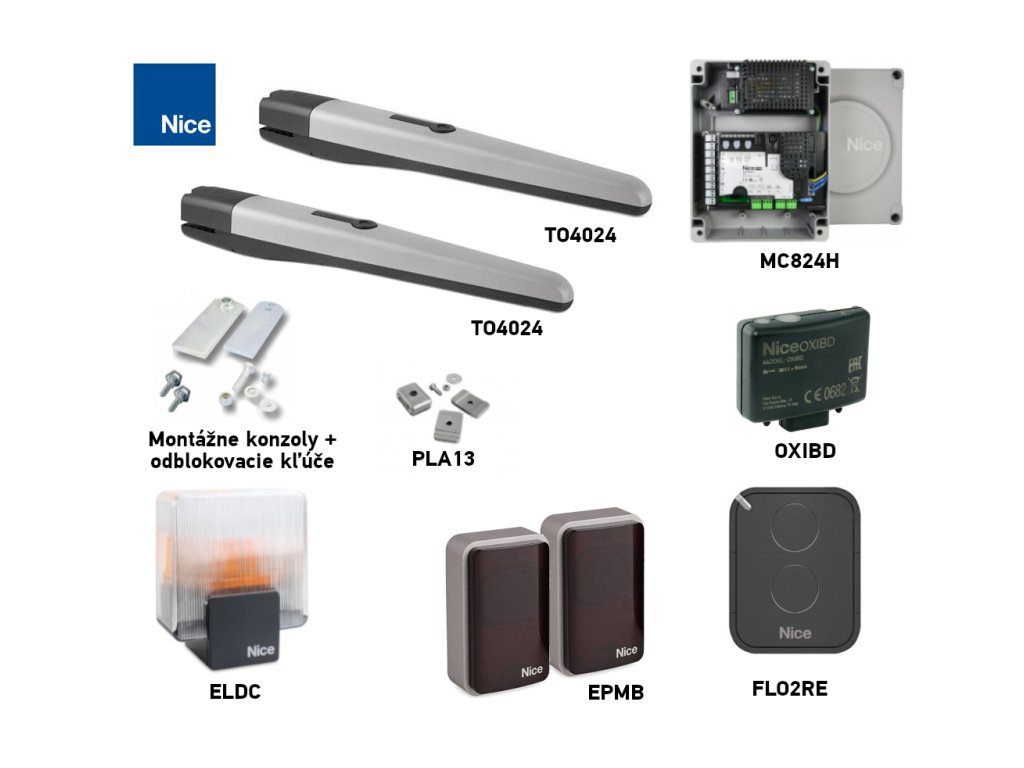

| Sada obsahuje: | NICE-TO4024-BE2 | |||
|---|---|---|---|---|
 |
2 × | Drive NICE Toona 4 TO4024 | NICE-TO4024 | |
|
Elektromechanický pohon NICE Toona TO4024 s nosností křídla brány až 500 kg a délkou křídla až 3 m. |
Detail  |
|||
 |
1 × | Ovládací panel NICE Moonclever MC824HR10 | NICE-MC824HR10 | |
|
Ovládací panel v konstrukční skříni Moonclever obsahující řídicí jednotku MCA1, která integruje pohony a příslušenství, je nezbytnou součástí automatizace. |
Detail |
|||
 |
1 × | Dálkový ovladač NICE MYGO4 | NICE | |
|
Dálkový ovladač se čtyřmi tlačítky pro automatické otevírání brány na dálku. Můžete s ním ovládat čtyři zařízení, nebo jednomu zařízení dávat čtyři druhy povelů. Kompatibilní je ke všem pohonům NICE s plovoucím kódem typu O-Code (72 bitový kód umožňuje 4,7 kvadrilion kombinací, takže je prakticky nemožné ho zneužít) a indikací vysílaného signálu pomocí LED diody. |
Detail |
|||
 |
1 × | Pár fotobuněk NICE Era Photocell EPMB | NICE-EPMB | |
|
Po stranách šířky přechodu musí být instalovány bezpečnostní fotobuňky. Vydávají infračervený paprsek, který po přerušení autem nebo chodcem vyšle signál do pohonu, aby zastavil pohyb brány nebo zabránil jejímu otevření. |
Detail |
|||
 |
1 × | LED maják s anténou NICE ELDC | NICE-ELDC | |
|
Výstražné světlo NICE LED blikající ELDC z nárazuvzdorného polykarbonátu s vestavěnou anténou pro delší dosah dálkového ovládání (až 150 m). |
Detail |
|||
 |
1 × | Přijímač NICE OXIBD | NICE-OXIBD | |
|
Přijímač rádiového signálu z dálkových ovladačů. |
Detail |
|||
 |
2 × | Odemykací klíč | ||
|
V případě výpadku proudu slouží k odblokování pohonu, aby bylo možné bránu ručně posunout tlačením nebo tažením. |
||||
 |
1 × | Návod k instalaci NICE Toona 4 TO4024 | ||
|
Instalační příručka pro úspěšnou instalaci s názornými nákresy zapojení, pokyny pro programování a párování. |
Stáhnout |
|||
| 1 × | Příslušenství pro montáž | |||
|
Montážní součásti pohonu, přední a zadní držáky pro svařování, |
||||
(Je tento disk pro mě vhodný?)
Srovnání s ostatními disky:
| " Slabší sada | Alternativní sada | Silnější sada " | ||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
|
230V pohony NICE Toona:
Cenová nabídka i dodání na objednávku. |
Sada pohonu NICE Toona 5 TO5024
|
Funkce pohonu NICE Toona TO4024
Ovladač je vyroben z dvoudílného hliníkového tlakového odlitku s polyesterovou povrchovou úpravou odolnou proti povětrnostním vlivům. Všechny vnitřní pohyblivé části jsou vyrobeny z oceli, lehkých slitin a technopolymerů. Vodicí matice je vyrobena z bronzu, aby byla zajištěna dobrá pevnost a také tichý chod. Rozběhový kondenzátor je umístěn uvnitř pohonu, aby byla instalace co nejjednodušší. Pohony jsou rozměrově zpětně kompatibilní s předchozí řadou Moby a Pluto italského výrobce NICE, všechny montážní rozměry a průměry čepů jsou stejné. Pohon je vybaven 24V technologií, díky které je vhodnější pro situace s častějším používáním než 230V verze, ale naopak není vhodný do větrného prostředí, zejména pro neprůhledné dveře s plnou výplní.
Pohon je vybaven magnetickým snímačem, který umožňuje řídicí jednotce pohonu Moonclever MC824HR10 zjistit, v jaké části dráhy se pohon nachází. Řídicí jednotka MC824HR10 je vybavena systémem BlueBus, která umožňuje snadné programování, automatické načítání koncových poloh, automatickou diagnostiku poruch, nastavení délky pauzy v režimu automatického zavírání, režim pro chodce, zpomalení před koncovými polohami, dvojitý systém detekce nárazu do překážky, možný nouzový provoz při použití záložního zdroje PS324, vstup pro všechny typy bezpečnostních lišt pohonu a mnoho dalších.
Příslušenství kompatibilní s NICE Toona 4 TO4024
Doporučujeme také zakoupit kompatibilní volitelné příslušenství pro jednotku:
| Co | Proč | Typ |
|---|---|---|
| Řídicí centrála |
Řídicí elektronika pohonu. |
|
| Maják | Signalizuje pohyb brány blikáním – vhodné při výjezdech se slabým výhledem. Obsahuje také anténu – delší dosah ovladače. |
Případně všechny majáky s napájením 12V-24V od jiných výrobců. |
| Fotobuňky | Při zavírání detekují překážku a zastaví pohyb – brána nenarazí do auta ani osob. | |
| Vysílač | Pro dálkové ovládání brány. | |
| Přijímač |
Pro dálkové ovládání brány. |
|
| Anténa | Pro lepší dosah ovladače. | |
| Klávesnice | Pokud zapomenete dálkový ovladač nebo máte více vozidel/osob a nechcete každému vydávat ovladač. | |
| Klíčový spínač | Ovládání brány klíčem přes spínač připojený kabeláží k pohonu. | |
| Elektrické zámky | Bezpečnostní elektrické zámky jsou synchronizovány s pohonem prostřednictvím řídicí jednotky. Po zadání příkazu k jízdě se nejprve odemkne elektrický zámek, poté se brána otevře a po zavření brány se elektrický zámek zamkne. Jsou vyžadovány pro křídla delší než 3 m. |
|
| Čtečky karet | Ovládání pohonu přiložením karty nebo klíčenky ke čtečce. |
|
| Záložní zdroj napájení | Při výpadku elektrické energie zachová chod brány. |
|
Manuál k pohonu NICE Toona 4 TO4024 a řídicí centrále NICE Moonclever MC824H
Manuál k pohonu NICE Toona 4 TO4024 a řídicí centrále NICE Moonclever MC824HR10 ke stažení zde:
Pohon manuální NICE Toona 4 TO4024
Fotogalerie z jízdy NICE Toona
|
Ukázka instalace |
Ukázka instalace |
Ukázka instalace |
|
Ukázka instalace |
Ukázka instalace |
Odhalená jednotka |
|
Porovnání pohonů Toona 4, 5, 7 |
Odblokovaná jednotka |
Spodní pohon |
Technické vlastnosti
| Podrobné technické parametry pohonů NICE Toona 4 TO4024 |
Doplňkové parametry
| Kategorie: | 24V dvoukřídlové pohony |
|---|---|
| Hmotnost: | 20.8 kg |
