Sada pohonu NICE Toona 4024 pro jednokřídlá vrata do 3 m/500 kg
Křídlo brány do 3 m / 500 kg
pohon, dálkové ovládání
Sada pohonu NICE Toona 4 TO4024 je určena pro automatizaci křídlových bran do délky křídla 3 m a hmotnosti do 500 kg. Pohon je založen na 24V technologii a má mechanický doraz otevírání PLA13. Pohon je nevratný. Pohony Toona jsou v současné době špičkou v automatizaci křídlových bran v soukromém i průmyslovém prostředí. Celá rodina Toona je spolehlivá a tichá. Podrobné technické parametry ". Manuál ke stažení ».

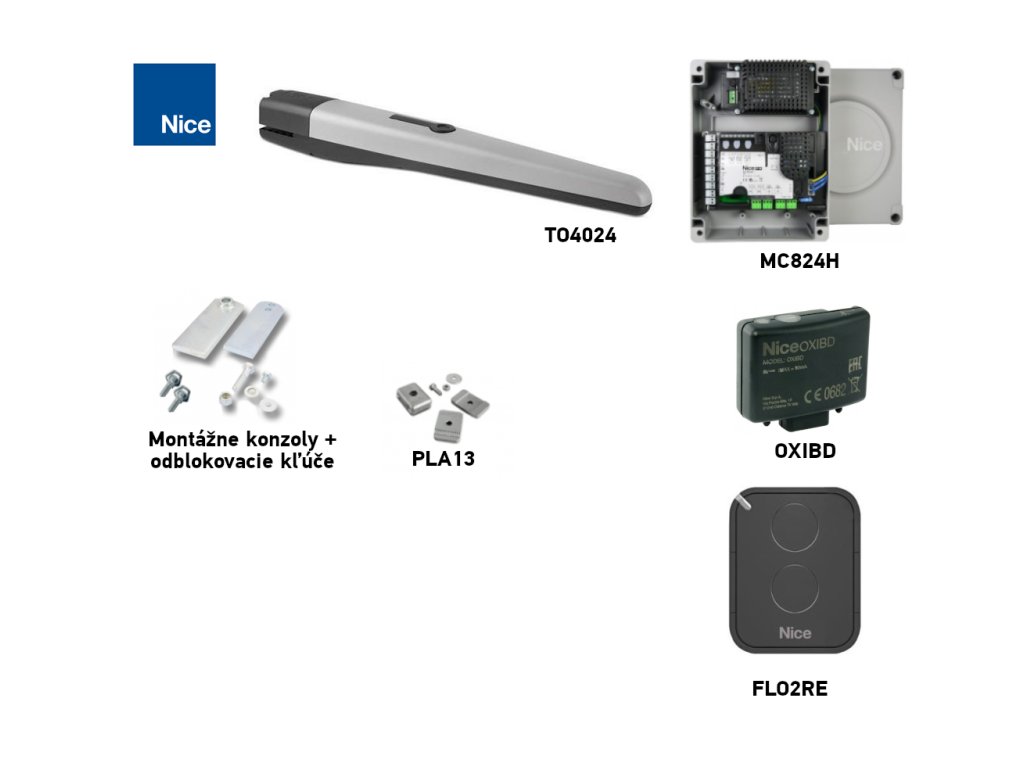

| Sada obsahuje: | NICE-TO4024-B1 | |||
|---|---|---|---|---|
 |
1 × | Drive NICE Toona 4 TO4024 | NICE-TO4024 | |
|
Elektromechanický pohon NICE Toona TO4024 s nosností křídla brány až 500 kg a délkou křídla až 3 m. |
Detail  |
|||
 |
1 × | Ovládací panel NICE Moonclever MC824HR10 | NICE-MC824HR10 | |
|
Ovládací panel v konstrukční skříni Moonclever obsahující řídicí jednotku MCA1, která integruje pohony a příslušenství, je nezbytnou součástí automatizace. |
Detail |
|||
 |
1 × | Dálkový ovladač NICE MYGO4 | NICE | |
|
Dálkový ovladač se čtyřmi tlačítky pro automatické otevírání brány na dálku. Můžete s ním ovládat čtyři zařízení, nebo jednomu zařízení dávat čtyři druhy povelů. Kompatibilní je ke všem pohonům NICE s plovoucím kódem typu O-Code (72 bitový kód umožňuje 4,7 kvadrilion kombinací, takže je prakticky nemožné ho zneužít) a indikací vysílaného signálu pomocí LED diody. |
Detail |
|||
 |
1 × | Přijímač NICE OXIBD | NICE-OXIBD | |
|
Přijímač rádiového signálu z dálkových ovladačů. |
Detail |
|||
 |
2 × | Odemykací klíč | ||
|
V případě výpadku proudu slouží k odblokování pohonu, aby bylo možné bránu ručně posunout tlačením nebo tažením. |
||||
 |
1 × | Návod k instalaci NICE Toona 4 TO4024 | ||
|
Instalační příručka pro úspěšnou instalaci s názornými nákresy zapojení, pokyny pro programování a párování. |
Stáhnout |
|||
| 1 × | Příslušenství pro montáž | |||
|
Montážní součásti pohonu, přední a zadní držáky pro svařování, |
||||
(Je tento disk pro mě vhodný?)
Srovnání s ostatními disky:
| " Slabší sada | Alternativní sada | Silnější sada " | ||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
|
230V pohony NICE Toona:
Cenová nabídka i dodání na objednávku. |

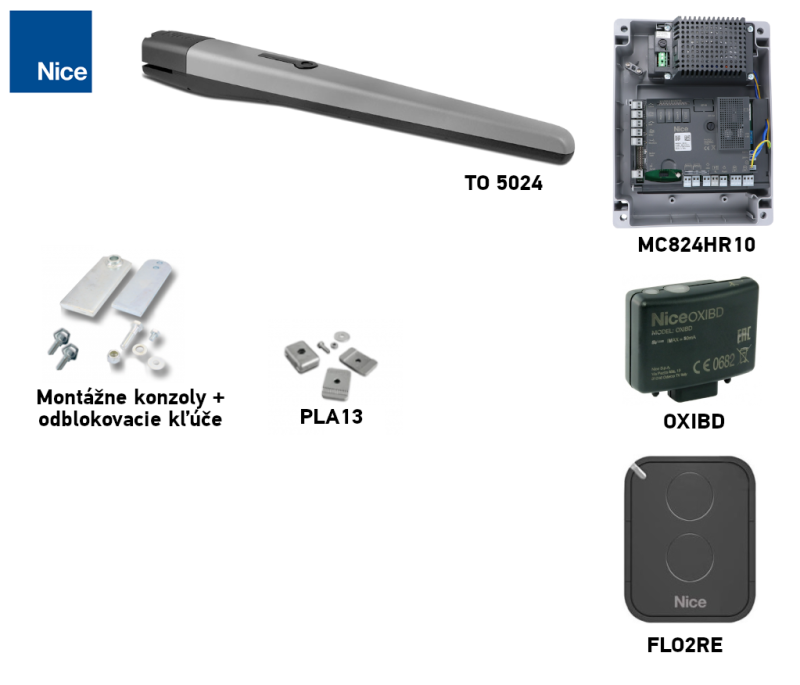

Sada pohonu NICE Toona 5 TO5024
|
Funkce pohonu NICE Toona TO4024
Ovladač je vyroben z dvoudílného hliníkového tlakového odlitku s polyesterovou povrchovou úpravou odolnou proti povětrnostním vlivům. Všechny vnitřní pohyblivé části jsou vyrobeny z oceli, lehkých slitin a technopolymerů. Vodicí matice je vyrobena z bronzu, aby byla zajištěna dobrá pevnost a také tichý chod. Rozběhový kondenzátor je umístěn uvnitř pohonu, aby byla instalace co nejjednodušší. Pohony jsou rozměrově zpětně kompatibilní s předchozí řadou Moby a Pluto italského výrobce NICE, všechny montážní rozměry a průměry čepů jsou stejné. Pohon je vybaven 24V technologií, díky které je vhodnější pro situace s častějším používáním než 230V verze, ale naopak není vhodný do větrného prostředí, zejména pro neprůhledné dveře s plnou výplní.
Pohon je vybaven magnetickým snímačem, který umožňuje řídicí jednotce pohonu Moonclever MC824HR10 zjistit, v jaké části dráhy se pohon nachází. Řídící jednotka MC824Hr10 je vybavena systémem BlueBus, která dovoluje jednoduché programování, automatické načítání koncových pozic, automatickou diagnostiku poruch, nastavení délky pauzy v režimu automatického zavírání, průchod pro pěší, zpomalení před koncovými polohami, nouzový provoz při použití záložního zdroje PS324, vstup pro všechny typy bezpečnostních lišt pohonu a mnoho dalších.
Příslušenství kompatibilní s NICE Toona 4 TO4024
Doporučujeme také zakoupit kompatibilní volitelné příslušenství pro jednotku:
| Co | Proč | Typ |
|---|---|---|
| Řídicí centrála |
Řídicí elektronika pohonu. |
|
| Maják | Signalizuje pohyb brány blikáním – vhodné při výjezdech se slabým výhledem. Obsahuje také anténu – delší dosah ovladače. |
Případně všechny majáky s napájením 12V-24V od jiných výrobců. |
| Fotobuňky | Při zavírání detekují překážku a zastaví pohyb – brána nenarazí do auta ani osob. | |
| Vysílač | Pro dálkové ovládání brány. | |
| Přijímač |
Pro dálkové ovládání brány. |
|
| Anténa | Pro lepší dosah ovladače. | |
| Klávesnice | Pokud zapomenete dálkový ovladač nebo máte více vozidel/osob a nechcete každému vydávat ovladač. | |
| Klíčový spínač | Ovládání brány klíčem přes spínač připojený kabeláží k pohonu. | |
| Elektrické zámky | Bezpečnostní elektrické zámky jsou synchronizovány s pohonem prostřednictvím řídicí jednotky. Po zadání příkazu k jízdě se nejprve odemkne elektrický zámek, poté se brána otevře a po zavření brány se elektrický zámek zamkne. Jsou vyžadovány pro křídla delší než 3 m. |
|
| Čtečky karet | Ovládání pohonu přiložením karty nebo klíčenky ke čtečce. |
|
| Záložní zdroj napájení | Při výpadku elektrické energie zachová chod brány. |
|
Manuál k pohonu NICE Toona 4 TO4024 a řídicí centrále NICE Moonclever MC824H
Manuál k pohonu NICE Toona 4 TO4024 a řídicí centrále NICE Moonclever MC824HR10 ke stažení zde:
Pohon manuální NICE Toona 4 TO4024
Fotogalerie z jízdy NICE Toona
|
Ukázka instalace |
Ukázka instalace |
Ukázka instalace |
|
Ukázka instalace |
Ukázka instalace |
Odhalená jednotka |
|
Porovnání pohonů Toona 4, 5, 7 |
Odblokovaná jednotka |
Spodní pohon |
Technické vlastnosti
| Podrobné technické parametry pohonů NICE Toona 4 TO4024 |
Doplňkové parametry
| Kategorie: | 24V jednokřídlové pohony |
|---|---|
| Hmotnost: | 12.2 kg |
