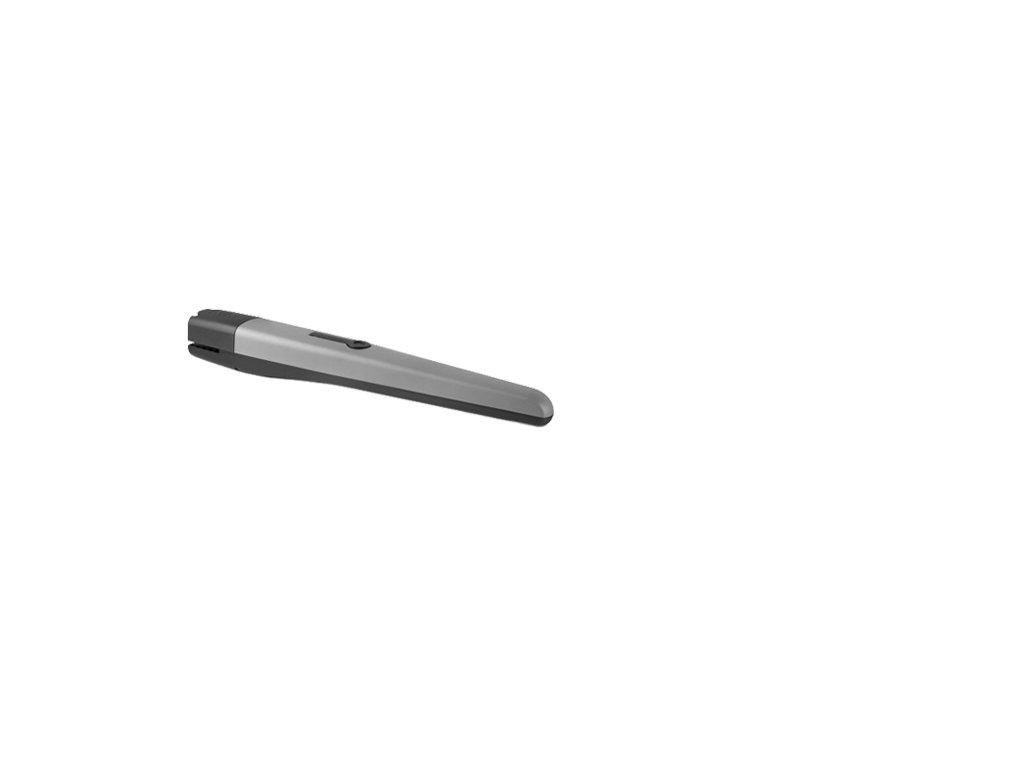

NICEToona TO4005 – samostatný motor 230 V pro křídlo do 3 m




NICE Toona 4 TO4005 je samostatný motor 230 V AC pro jedno křídlo. Podle grafu NICE zvládne při délce 3 m nejvíce přibližně 300 kg; hmotnost 500 kg platí při délce do přibližně 1,8 m. Pohon je nevratný, má kondenzátor 7 µF a mikrospínač dorazu otevření. Centrála a příslušenství patří až k zvolené sestavě.
Pokud potřebujete motor 24 V DC s enkodérem, viz TO4024. Napětí motoru vybírejte společně s kompatibilní řídicí jednotkou.
| Rychlá navigace na této stránce | ||
|---|---|---|
| Výběr a limity | Životnost | Sady |
| Obsah balení | Příslušenství | Manuál |
| Montáž | Kabeláž | Zapojení příslušenství |
| Parametry | Údržba | Odblokování |
Kompatibilní příslušenství s pohonem NICE Toona 4 TO4005
Uvedené příslušenství používejte podle svorek a výstupů skutečné řídicí jednotky. Aktuální sady TO4005 obsahují MC800; historické sady mohou mít jinou desku. Konkrétní zapojení ověřte před montáží.
Doporučujeme také zakoupit kompatibilní volitelné příslušenství pro jednotku:
| Co | Proč | Typ |
|---|---|---|
Řídicí centrála |
Řídicí elektronika pohonu. |
|
| Signalizuje pohyb brány. Anténu má pouze model, u kterého je výslovně uvedena; výběr lampy závisí na výstupu použité centrály. | ELAC – maják s anténou pro sestavy s MC800. Při 230 V napájení MC800/MCA5R30 má výstup FLASH síťové napětí 230 V AC, nejvíce 21 W, pro samostatně blikající lampu. U jiného majáku ověřte napětí, příkon, vlastní blikání a zapojení; napětí motoru pro výběr nestačí. | |
Sledují prostor mezi vysílačem a přijímačem. Při přerušení paprsku odešlou signál centrále; reakce závisí na zapojení a nastavení. Po montáži vyzkoušejte bezpečnost celé brány. Na MC800 se BlueBUS a kontaktní fotobunky připojují na odlišné vstupy. | ||
Kontaktní fotobunky | Reléové fotobunky s vhodným kontaktem připojujte na odpovídající vstup skutečné centrály. | |
| Vybírejte podle přijímače v konkrétní sadě a požadovaného kódování. | Přijímač OXIBD podporuje vhodně nakódované ovladače MYGO4 a FLO2RE. Pro obousměrné ovládání tvoří pár ON3EBD + OXIBD. Pro dlouhý dosah použijte samostatný pár ON3ELR + OXILR. Vysílače mezi těmito systémy libovolně nezaměňujte. | |
| Přijímač a vysílač musí používat shodné kódování; výbavu nabízených sad ukazuje tabulka sestav. |
|
|
|
Pro lepší dosah ovladače. |
||
|
Pokud byste zapomněli dálkový ovladač, případně jezdí-li k Vám mnoho vozidel nebo osob a nechcete každému dávat ovladač či otevírat sólo. |
||
|
Pro ovládání brány pomocí klíče přes spínač připojený na libovolném místě kabeláží k řídicí jednotce. |
||
|
Ovládání pohonu pomocí přiložení karty nebo klíčenky na čtečku karet. |
||
| Zámek drží křídlo v zavřené poloze. Řídicí jednotka ho musí uvolnit před otevřením; vhodnost a napětí určete podle brány a konkrétní jednotky. |
|
Výběr pohonu TO4005
Limity délky a hmotnosti křídla
Graf NICE pro Toona 4 povoluje přibližně 500 kg při délce křídla do 1,8 m a 300 kg při 3 m. Mezi těmito body klesá přípustná hmotnost s délkou. Zohledněte také lehký chod křídla, plnou výplň a vítr.
Odhad životnosti
Životnost je odhad podle indexu namáhaní, nikoliv záruka počtu cyklů. Sečtěte příslušné hodnoty z tabulky a výsledek odečtěte z původního grafu NICE.
| Vliv u Toona 4 | Index |
|---|---|
Hmotnost křídla do 200 kg | 0 % |
Hmotnost nad 200 do 300 kg | 10 % |
Hmotnost nad 300 do 400 kg | 20 % |
Hmotnost nad 400 do 500 kg | 30 % |
Délka křídla od 2 do 3 m | 20 % |
Teplota nad 40 °C, pod 0 °C nebo vlhkost nad 80 % | 20 % |
Plná náplň křídel | 15 % |
Větrná oblast | 15 % |
| Graf životnosti |
|---|
![]() Kliknutím zvětšíte původní graf NICE. |
Při výpočtu použijte hmotnost jednoho křídla. Například při 250 kg, 2,5 m a bez dalších vlivů je index 10 % + 20 % = 30 %; odhad cyklů se odečte z grafu.
Samostatný motor a sady
Na této stránce se objednává jeden pohon TO4005. Originální manuál NICE znázornuje montážní konzoly, spojovací materiál a klíče podle konkrétního balení. Před montáží zkontrolujte úplnost dodávky podle obrázku 1 výrobce. Pohon sám bez centrály a potřebných bezpečnostních prvků netvoří hotovou automatizaci.
Kompatibilní řídicí jednotky
- Aktuální centrála v sadách: NICE MC800 (deska MCA5R30), náhrada za starší modely uvedené níže.
- Pro jeden motor: NICE MC200 se nadále prodává.
- Starší kompatibilní, již nevyrobené: NICE Mindy A60, NICE A400, NICE-A6, NICE-A6F. Při existující instalaci použijte návod její skutečné desky.
Sady s motorem TO4005
| Základní sada – 1 křídlo | Základní sada – 2 křídla |
|---|---|
| 1 × TO4005, 1 × MC800, 1 × MYGO4, 1 × OXIBD. Složení a cena » | 2 × TO4005, 1 × MC800, 1 × dálkový ovladač NICE, 1 × OXIBD. Složení a cena » |
| Sada s fotobunkami – 1 křídlo | Sada s fotobunkami – 2 křídla |
| 1 × TO4005, 1 × MC800, 1 × MYGO4, 1 × OXIBD, 1 pár EPM. Složení a cena » | 2 × TO4005, 1 × MC800, 1 × dálkový ovladač NICE, 1 × OXIBD, 1 pár EPM. Složení a cena » |
| Sada s příslušenstvím – 1 křídlo | Sada s příslušenstvím – 2 křídla |
| 1 × TO4005, 1 × MC800, 1 × MYGO4, 1 × OXIBD, 1 pár EPM, 1 × ELAC. Složení a cena » | 2 × TO4005, 1 × MC800, 1 × MYGO4, 1 × OXIBD, 1 pár EPM, 1 × ELAC. Složení a cena » |
Montáž pohonu TO4005
Před uchytením ověřte, zda sloup, jeho základ a kotvení přenesou zatížení od křídla, pohonu a větru. Samotný rozměr profilu neurčuje vhodnost: rozhoduje také materiál, tloušťka stěny, výška, poloha závěsu a stav základu.
Pokud poloha závěsu a tvar sloupu neumožňují rozměry z montážního grafu, upravte zadní konzolu nebo použijte prodlouženou konzolu PLA6. Rozměry A a B určete z naměřeného C a požadovaného úhlu otevření podle montážního grafu NICE. Při otvírání směrem ven je zapotřebí prodloužená zadní konzola; její délku určete z grafu a ověřte volný pohyb křídla.
Před uchycením ještě zkontrolujte rovnoměrný chod křídla a bezpečnou vzdálenost od pevných překážek. Přední a zadní konzola mají výškový rozdíl F = 34 mm.
I. Instalace zadní montážní konzoly
Vypočítejte polohu zadního držáku podle následujících údajů Graf, ze kterého lze vyčíst rozměry A a B a maximální úhel otevření. Všimněte si, že hodnoty A a B musí být podobné (v ideálním případě stejné), aby se aktuátor pohyboval plynule lineárně.
Postup výpočtu:
- Změřte vzdálenost C z Kreslení
- Na adrese Graf vyznačte vodorovnou čáru, která protíná naměřenou hodnotu C
- Protněte tuto přímku s DIL(doporučená instalační čára), abyste zjistili maximální úhel otevření
- Pokud je sloupec pod úrovní t, je třeba upravit hodnoty, aby se sloupec dostal nad tuto úroveň
- Pokud je rozpětí nad úrovní t, je vše v pořádku, ale pokud je zadaný maximální úhel otevření nevyhovující, je třeba upravit hodnotu A a případně i hodnotu B tak, aby byly podobné (v ideálním případě stejné)
Před připevněním držáku na sloupek nebo stěnu je třeba jej zkrátit na požadovanou délku odpovídající rozměrům A a B a přivařit k montážní desce.

1. Odřízněte držák na požadovanou délku

2. Nainstalujte zkrácený držák na montážní desku
Standardní zadní konzola v balení má délku 150 mm. Před jejím přivařením porovnejte dostupnou délku s rozměry z montážního grafu; pokud nestačí, použijte vhodně prodlouženou konzolu.
Před samotným připevněním zadní konzoly zkontrolujte, zda přední konzola vychází na pevnou část dveřního křídla, protože mezi přední a zadní konzolou je výškový rozdíl, jak je znázorněno na obrázku.
Rozdíl F = 34 mm.
Pokud vše sedí, připevněte zadní držák ke sloupku nebo stěně pomocí šroubů, hmoždinek a podložek.
II. Instalace přední montážní konzoly
Přední držák musí být namontován na křídle ve vzdálenosti odpovídající hodnotám D a E, které jste odečetli z údajů Tabulka (hodnota D je stanovena na 730 mm):
| A (mm) | E (mm) |
|---|---|
| 100 | 630 |
| 110 | 620 |
| 120 | 610 |
| 130 | 600 |
| 140 | 590 |
| 150 | 580 |
| 160 | 570 |
| 170 | 560 |
| 180 | 550 |
| 190 | 540 |
| 200 | 530 |
| 210 | 520 |
V dodávaném balení se nachází konzola na přivaření, pokud byste měli zájem o konzolu na přišroubování, doporučujeme objednat alternativní konzolu na přišroubování NICE PLA8.
- Vypočítejte z Tabulky hodnotu E
- Vypočítejte výšku podle obrázku výšek konzol (zobrazit obrázek)
- Připevněte držák ke křídlu (pokud držák svařujete, doporučujeme ho zatím jen nasadit)
III. Montáž pohonu brány na zadní držák
- Připevněte motor k držáku podle obrázku pomocí dodaného zadního čepu držáku, podložky a matice.
- Matici zcela utáhněte a poté povolte o 1/10 otáčky, aby se pohon brány mohl otáčet
IV. Montáž pohonu brány na přední konzolu
- Připevněte pohon k držáku podle obrázku pomocí dodaného kolíku a podložky.
- Plně utáhněte kolík
V. Mikrospínačový doraz při otevření
TO4005 patří mezi 230 V modely Toona 4 s mechanickým dorazem a mikrospínačem. Při kontaktu s dorazem mikrospínač přeruší elektrický přívod do motoru. Nastavení a zkoušku koncové polohy je třeba provést podle originálního výkresu a použité řídicí jednotky; postup pro 24 V mechanický doraz se na něj bez kontroly nepřenáší.
Elektrické zapojení motoru TO4005
Motor má připojení AP / COM / CH a samostatné ochranné uzemnění. Zapojení provádějte výlučně při odpojeném napájení podle obrázku 15 NICE a podle návodu skutečné centrály. Směr chodu, koncový mikrospínač a ochranné prvky ověřte při zkoušce celé brány.
Řídicí jednotka MC800 se používá jen v zestavách, které ji skutečně obsahují. Napětí motoru 230 V neříká samo o sobě, jaké napětí mají výstupy fotobuněk, majáku nebo ovládačů.
Zapojení příslušenství při MC800 s deskou MCA5R30
Následující zapojení platí pro MC800/MCA5R30 v aktuálních sadách TO4005. Svorky příslušenství patří centrále, nikoliv samotnému motoru. Při jiné řídicí jednotce použijte její vlastní schéma. Před prací odpojte síťové napájení.
| Příslušenství | Svorky, napájení a polarita |
|---|---|
Pomocné napájení | Na MCA5R30 je svorka 3 = 0 V (−) a svorka 4 = +24 V DC a společný bod vstupů. Pro napájené příslušenství je společný limit 200 mA; ověřte odběr a přípustné napětí každého výrobku. |
Reléové fotobunky EPM | Při vypnutém Standby bez fototestu napájejte vysílač TX a přijímač RX ze svorky 4 (+24 V DC) a svorky 3 (−). Beznapěťový kontakt C–NC přijímače zapojte mezi 4 (společný) a příslušný vstup 8/PHOTO, 9/PHOTO1 nebo 10/PHOTO2. Kontakt nemá +/−. Vstupy AUX musí být nastaveny na režim reléových fotobuněk; v režimu koncových spínačů mají jiný význam. |
EPM při zapnutém Standby | Podle schématu MCA5R30 napájejte TX i RX mezi svorkou 4 (+24 V DC) a svorkou 5 (OutSTB, spínaná vratná větev). Na fotobunkách EPM je 1 = +, 2 = vratná větev. OutSTB je 24 V, maximálně 4 W a v Standby se vypíná; svorku 5 nepoužívejte jako trvalý mínus. Kontakt RX C–NC jde mezi 4 a příslušný PHOTO vstup. |
EPM s fototestem | Podle schématu fototestu zapojte TX 1 → 4 (+24 V DC), TX 2 → 5 (OutSTB). Přijímač je trvale napájen: RX 1 → 4 (+), RX 2 → 3 (−). Kontakt RX C–NC zůstává mezi 4 a příslušným PHOTO vstupem. OutSTB nepřetěžujte ani nepoužívejte současně pro jinou zátěž; po zapojení proveďte učení a zkoušku bezpečnostní funkce. |
Fotobuňky BlueBUS | Kompatibilní EPMB připojte dvojvodičem na svorky 6 a 7 BlueBUS. + a − se nerozlišují. Nastavte adresu a po přidání nebo odebrání prvku spusťte učení zařízení. |
STOP a povelové kontakty | Beznapěťový vstup 12/STOP přijímá podle zapojeného prvku NO, NC nebo 8,2 kΩ; stav se učí. 13/SbS, 14/OPEN a 15/CLOSE používají kontakt NO proti svorce 4 (společný). Takové kontakty nemají +/−; na vstupy nepřivádějte cizí napětí. Platí i pro relé klíčového spínače či externího přijímače. |
Maják ELAC | NICE ELAC připojte na výstup FLASH určený pro samostatně blikající lampu: spínané 120/250 V AC, nejvíce 21 W. Jde o síťový výstup; nemá +/−. Nesmí se zaměnit za 24V svorky příslušenství. |
Elektrický zámek | Svorky 1–2 / EL: 12 V AC, nejvíce 15 VA. Střídavý výstup nemá +/−; ověřte parametry zámku. |
Rádiový přijímač | OXIBD se osazuje do konektoru SM; napájecí svorky 3/4 ani BlueBUS na něj nepoužívejte. Anténa se připojuje podle přijímače, nikoliv podle svorek motoru. |
Pokud jsou vstupy AUX 8–11 použity pro koncové spínače, jejich funkce se liší od PHOTO vstupů; mikrospínač v motoru TO4005 sám o sobě neurčuje nastavení AUX na centrále. Při změně fotobuněk nebo zapojení zopakujte příslušné učení a vyzkoušejte zastavení a reakci brány. Podrobný postup je v návodu centrály MC800.

Reléové fotobunky v režimu Standby

Reléové fotobunky s fototestem
Ruční odblokování při výpadku napájení
- Odsuňte kryt zámku na pohonu.
- Vložte odblokovací klíč, otočte jím a vytáhněte páku.
- Křídlo pomalu přesuňte ručně. Po skončení pohon znovu zablokujte a zkontrolujte jeho záběr.
Postup odpovídá původnímu obrázku 16 NICE. Ručně pohybujte křídlem až po odpojení napájení a po ověření, že se může bezpečně pohnout.
Technické vlastnosti
Model | NICE Toona 4 TO4005 |
|---|---|
Použití | Elektromechanický pohon pro křídlové brány |
Napájení motoru | 230 V AC / 50 Hz |
Maximální / jmenovitý odběr | 1,5 A / 1 A |
Maximální / jmenovitý příkon | 340 W / 180 W |
Vestavěný kondenzátor | 7 µF |
Zdvih | 385 mm |
Rychlost bez zatížení / při zatížení | 0,016 / 0,012 m/s |
Maximální / jmenovitá síla | 1 800 N / 600 N |
Cykly za hodinu při jmenovité síle | 58 |
Ochrana / izolace | IP44 / třída F |
Tepelná ochrana | 140 °C |
Pracovní teplota | −20 až +50 °C |

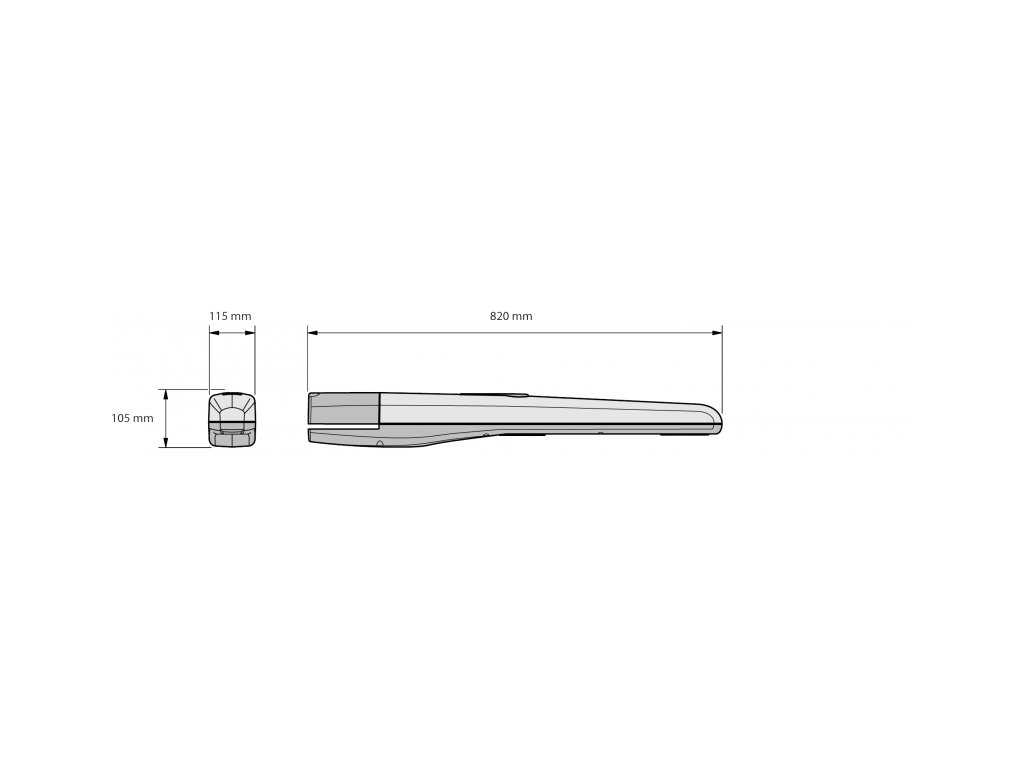

Rozměry (d × š × v) | 820 × 115 × 105 mm |
Hmotnost pohonu | 6 kg |
Bezpečnost a údržba
Před uvedením do provozu zkontrolujte pohyb křídla, doraz, směr chodu, fotobuňky a další bezpečnostní zařízení. Motor nemá vlastní nastavení síly; to patří řídicí jednotce. NICE vyžaduje plánovanou kontrolu pohonu nejpozději každých šest měsíců, včetně upevnění, dotažení šroubů a funkčních zkoušek.
