NICE Toona TO5024 - samostatný pohon pro křídlové brány do křídla 5m/500kg

NICE Toona TO5024 je samostatný motor 24 V DC pro jedno křídlo křídlové brány. Je nevratný, má hliníkové tělo a bronzovou vodicí matici. Napětí 24 V se týká motoru, nikoli automatického síťového napájení centrály.

Limity použití: 5 m a 500 kg nejsou přípustné současně. Při 5 m graf povoluje přibližně 200 kg, 500 kg přibližně do 1,8 m. Konkrétní kombinaci ověřte podle křivky TO5024; při plné výplni a větru započítejte vyšší namáhání. Při náhradě staršího pohonu zkontrolujte rozměry konzol a čapů.

Magnetický enkodér motoru spolupracuje s vhodnou řídicí jednotkou. Aktuální MC824HR30/MCA1R30 podporuje učení poloh, BlueBUS a nastavení podle vlastního návodu. Starší MC824HR10 má jinou desku. Výbavu sady, fotobunky, rádio a baterii určujte podle skutečné centrály.

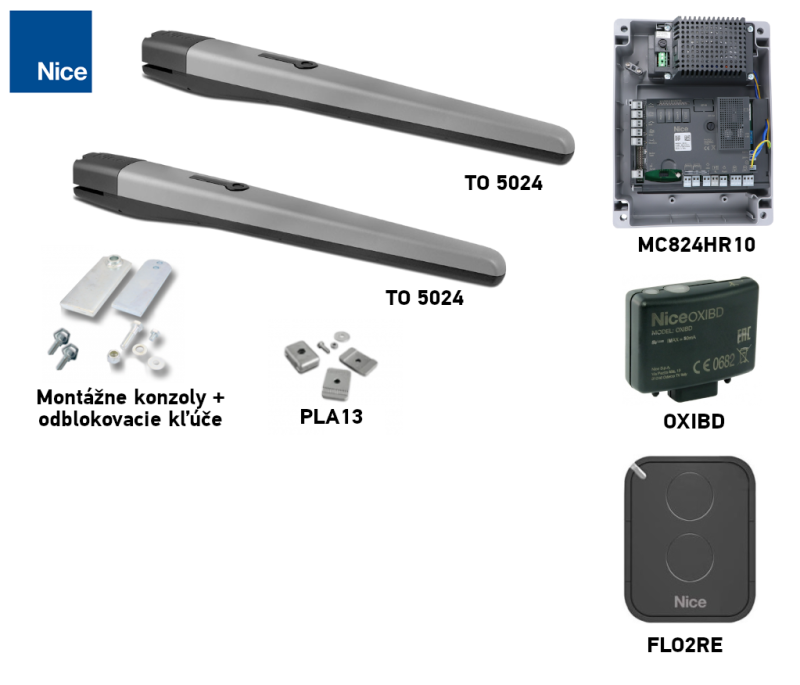

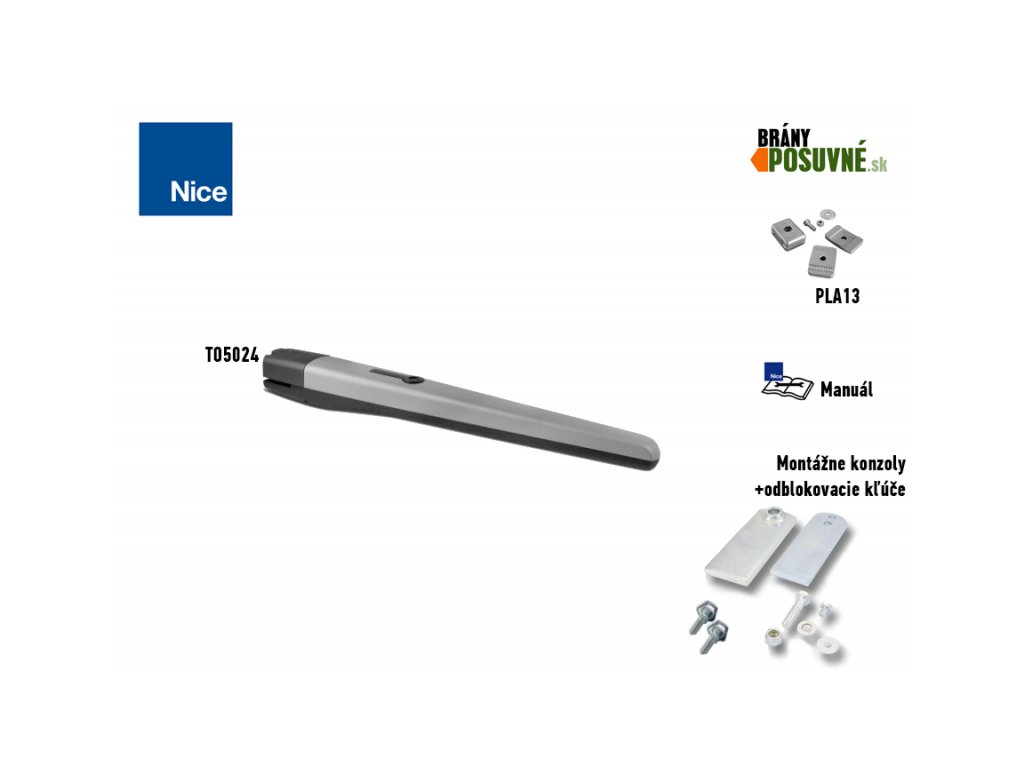

Jednotka obsahuje:			Kód
	1 ×	Motor NICE Toona 5 TO5024	TO5024
	Motor TO5024: délka křídla do 5 m a hmotnost do 500 kg jsou samostatné krajní hodnoty. Přípustnou kombinaci určete podle grafu níže.
	1 ×	Vnitřní mechanický doraz otevírání	PLA13
	Vnitřní doraz omezuje otevření křídla. Potřebu vnějších dorazů a zajištění zavřené polohy určete podle celé brány a zvolené řídicí jednotky. Nastavení dorazu.
	2 ×	Odemykací klíč	CM-B
	V případě výpadku proudu slouží k odblokování pohonu, aby bylo možné bránu ručně posunout tlačením nebo tažením.
	1 ×	Přední svařovací držák	PMD0101R04.4610
	Je přivařena k pevné části křídla a je třeba dbát na to, aby byla umístěna v jiné výšce než zadní držák. Alternativním držákem k přišroubování je PLA8.
	1 ×	Čep přední konzoly	R8.5120 Podložka V8X10.5102 Kolík
	Slouží k upevnění přední části jednotky k přednímu držáku.
	1 ×	Zadní svařovací držák	PMDSMP.4610
	Je přivařen k montážní desce se šrouby nebo k ocelovému sloupku. Všimněte si, že je umístěna v jiné výšce než přední konzola. Alternativním prodlouženým držákem je PLA6.
	1 ×	Montážní deska pod zadní konzolou	PMDPA.4610
	Zadní konzola je k němu přivařena. Montážní deska se pak připevní na sloupek nebo stěnu.
	2 ×	Čep zadní konzoly	D10.5110 Matice R10.5120 Podložka V10X40.5101 Kolík
	Slouží k upevnění zadní části jednotky k zadnímu držáku.
	1 ×	Návod k instalaci NICE Toona 5 TO5024	Stáhnout
	Montážní manuál motoru obsahuje rozměry, uchycení, kabeláž a bezpečnostní kontroly. Programování a párování ovladačů proveďte podle návodu skutečně osazené řídicí jednotky a přijímače.

Samostatný motor potřebuje řídicí jednotku a podle brány také bezpečnostní příslušenství. Obsah balení, graf limitů a technické údaje naleznete níže.

(Je tento pohon pro mě vhodný?)
Srovnání s ostatními disky:

Model	Přehled
TO4024	24 V motor; při křídle 3 m graf povoluje přibližně 300 kg, při kratším křídle až 500 kg. Kombinaci ověřte podle grafu TO4024.
TO5024I	24 V motor pro intenzivní provoz; mechanický doraz otevření.
TO5016	230 V motor s pomalejším chodem; spínač otevření a zavření.
TO5015	230 V motor s pomalejším chodem; mechanický doraz s mikrospínačem podle provedení.
TO5605	230 V rychlý, vratný motor; mechanický doraz s mikrospínačem podle provedení.
TO7024	24 V motor; maxima 7 m a 1 700 kg nejsou současně použitelné. Kombinaci ověřte podle grafu TO7024.

BlueBUS je rozhraní zvolené řídicí jednotky a příslušenství. Dostupnost alternativních modelů si ověřte u konkrétního výrobku.

Cenově zvýhodněnésady obsahující pohon NICE Toona 5 TO5024:

Příslušenství kompatibilní s NICE Toona 5 TO5024

Volitelné příslušenství vybírejte podle řídicí jednotky v konkrétní sestavě. Zkontrolujte její konektory, výstupy, BlueBUS a kódování přijímače:

Příručka pro pohon NICE Toona 5 TO5024

Montáž motoru TO5024: originální manuál NICE. Programování: řiďte se návodem osazené jednotky – u aktuální MC824HR30/MCA1R30 návodem R30; u starší MC824HR10/MCA1R10 jejším českým návodem.

Výběr pohonu - je pohon NICE Toona 5 TO5024 vhodný pro moji bránu?

Limity TO5024: maxima 5 m a 500 kg nejsou použitelné současně. Při 5 m povoluje křivka přibližně 200 kg; 500 kg přibližně do 1,8 m. Pro vaši bránu odečtěte přípustnou kombinaci z křivky výslovně označené TO5024.

Životnost podle zatížení

Sečtěte příslušné indexy pro jedno křídlo a odečtěte odhad z grafu NICE. Příklad výrobce: 350 kg a 3,5 m = 10 % + 10 % = 20 %, bez dalších vlivů přibližně 160 000 cyklů. Je to odhad, nikoliv záruka.

Montáž pohonu NICE Toona 5 TO5024

Typická(volitelná) situace pro zapojení pohonu s příslušenstvím je následující:

Seznam příslušenství

Kabeláž pohonu NICE Toona TO5024

Motor TO5024 má 24 V DC a samostatné vodiče enkodéru. Při zapojování vypněte napájení; svorky na motoru odpovídají původnímu schématu NICE. Připojení k centrále, pořadí motorů a učení poloh proveďte podle konkrétní osazené desky.

1. Odhalení jednotky	2. Vytáhněte napájecí kabel
3. Připojení napájení k jednotce	4. Schéma zapojení napájení pohonu
Při otevírání směrem ven se podle NICE obrací polarita napájení motoru oproti běžné montáži. Zároveň je potřeba prodloužená zadní konzola PLA6 a správná geometrie podle montážního grafu. Směr, svorky a enkodér ověřte podle skutečné řídicí jednotky.	Na opačné straně v řídicí jednotce připojte kabeláž následujícím způsobem: Zapojení na aktuální MC824HR30 ověřte podle návodu desky

Zapojení příslušenství při MC824HR30

Následující svorky patří centrále MC824HR30/MCA1R30 v sestavě s motorem TO5024, nikoliv samotnému motoru. Před prací odpojte síť i záložní baterii. Při jiné desce použijte její vlastní schéma.

Podrobné polohy svorek, učení a zkoušku bezpečnostních prvků najdete ve vlastním návodu centrály NICE MC824HR30.

I. Instalace zadní montážní konzoly

Uchycení konzol: Před montáží změřte odsazení závěsu a rozměry A/B/C podle montážního grafu. Při běžném ocelovém sloupku doporučujeme 120 × 120 mm. Profil 100 × 100 mm použijte až po posouzení pevnosti sloupku, kotvení a základu vzhledem na bránu a vítr.

Pokud rozměry grafu nevyvádějí, upravte zadní konzolu nebo použijte prodlouženou PLA6. Při otevírání směrem ven je prodloužená zadní konzola nutná; její polohu určete podle grafu a ověřte volný pohyb křídla.

Nákres otevírání dovnitř	Nákres otevírání ven

Vypočítejte polohu zadního držáku podle následujících údajů Graf, ze kterého lze vyčíst rozměry A a B a maximální úhel otevření. Všimněte si, že hodnoty A a B musí být podobné (v ideálním případě stejné), aby se aktuátor pohyboval plynule lineárně.

Ukázka vysvětluje postup odčítání. Rozměry pro TO5024 určete podle modelového montážního grafu hned pod ní.

Postup výpočtu:

1. Změřte vzdálenost C z Kreslení
2. Na grafu najděte naměřené C, veďte vodorovnou čáru a na sousední stupnici odčítajte B.
3. Průsečík s čarou d.i.l. určuje maximální úhel otevření; z něj svislicí odčítajte A.
4. Hodnoty B pod přerušovanou čarou t výrobce nedoporučuje.
5. Pokud úhel nevyhovuje, upravte A a případně B tak, aby byly přibližně stejné; ověřte celý pohyb křídla.

Před připevněním držáku na sloupek nebo stěnu je třeba jej zkrátit na požadovanou délku odpovídající rozměrům A a B a přivařit k montážní desce.

1. Odřízněte držák na požadovanou délku	2. Nainstalujte zkrácený držák na montážní desku

Dodávaná zadní konzola je dlouhá 150 mm. Před zkrácením a přivařením ověřte, zda výsledné rozměry odpovídají grafu.

Před samotným připevněním zadní konzoly zkontrolujte, zda přední konzola vychází na pevnou část dveřního křídla, protože mezi přední a zadní konzolou je výškový rozdíl, jak je znázorněno na obrázku. Rozdíl F = 34 mm.

Pokud vše sedí, připevněte zadní držák ke sloupku nebo stěně pomocí šroubů, hmoždinek a podložek.

II. Instalace přední montážní konzoly

Přední držák musí být namontován na křídle ve vzdálenosti odpovídající hodnotám D a E, které jste odečetli z údajů Tabulka (hodnota D je stanovena na 880 mm):

V dodávaném balení se nachází konzola na přisvařování, pokud byste měli zájem o konzolu na přišroubování, doporučujeme objednat alternativní konzolu na přišroubování NICE PLA8.

1. Vypočítejte z Tabulky hodnotu E
2. Vypočítejte výšku podle obrázku výšek konzol (zobrazit obrázek)
3. Připevněte držák ke křídlu (pokud držák svařujete, doporučujeme ho zatím jen nasadit)

III. Montáž pohonu brány na zadní držák

Připevněte motor k držáku podle obrázku pomocí dodaného zadního čepu držáku, podložky a matice. Matici zcela utáhněte a poté povolte o 1/10 otáčky, aby se pohon brány mohl otáčet

IV. Montáž pohonu brány na přední konzolu

Připevněte pohon k držáku podle obrázku pomocí dodaného kolíku a podložky. Plně utáhněte kolík

V. Mechanické nastavení dorazu pohybu

TO5024 má vnitřní mechanický doraz otevření. Motor nejprve odblokujte, povolte šroub dorazu, ručně nastavte požadovanou otevřenou polohu, doraz přisuňte k čapu a šroub dotáhněte. Potom ručně vraťte křídlo do zavřené polohy a motor zablokujte. Zavřenou polohu a případný vnější doraz řešte podle konkrétní brány a řídicí jednotky.

Odemkněte jednotku podle pokynů pro odemknutí jednotky Povolte mechanický dorazový šroub Ručně posuňte křídlo do požadované otevřené polohy Nasaďte celý mechanický doraz na čep a utáhněte šroub podle obrázku Ručně posuňte křídlo do zavřené polohy a zajistěte pohon

Fotogalerie z jízdy NICE Toona

Ruční odblokování pohonu NICE Toona 5 TO5024

Odblokování provádějte pouze při stojícím křídle. Pokud je na bráně elektrozámek, nejprve jej odemkněte; po ručním přesunutí pohon znovu bezpečně zajistěte.

V případě výpadku proudu nebude možné bránu ovládat pomocí dálkového ovladače. Proto lze pohon odemknout odemykacím klíčem a bránu posunout ručně:

1. Odsuňte uvolňovací kryt zámku
2. Vložte odemykací klíč a otočte jím ve směru hodinových ručiček
3. Vytáhněte odblokovací páku a s bránou můžete hýbat manuálně

Kontrola a údržba

Zajistěte odbornou kontrolu pohonu nejpozději každých šest měsíců; při intenzivním používání může být zapotřebí častěji. Technik při odpojeném napájení prověří uchytení, korozi, opotřebení a mazání závitovnice a vodící matice, poté vyzkouší pohyb a bezpečnostní prvky. Pokud se brána chová neobvykle, nepokoušejte se o opravu sami; obraťte se na montážní firmu.

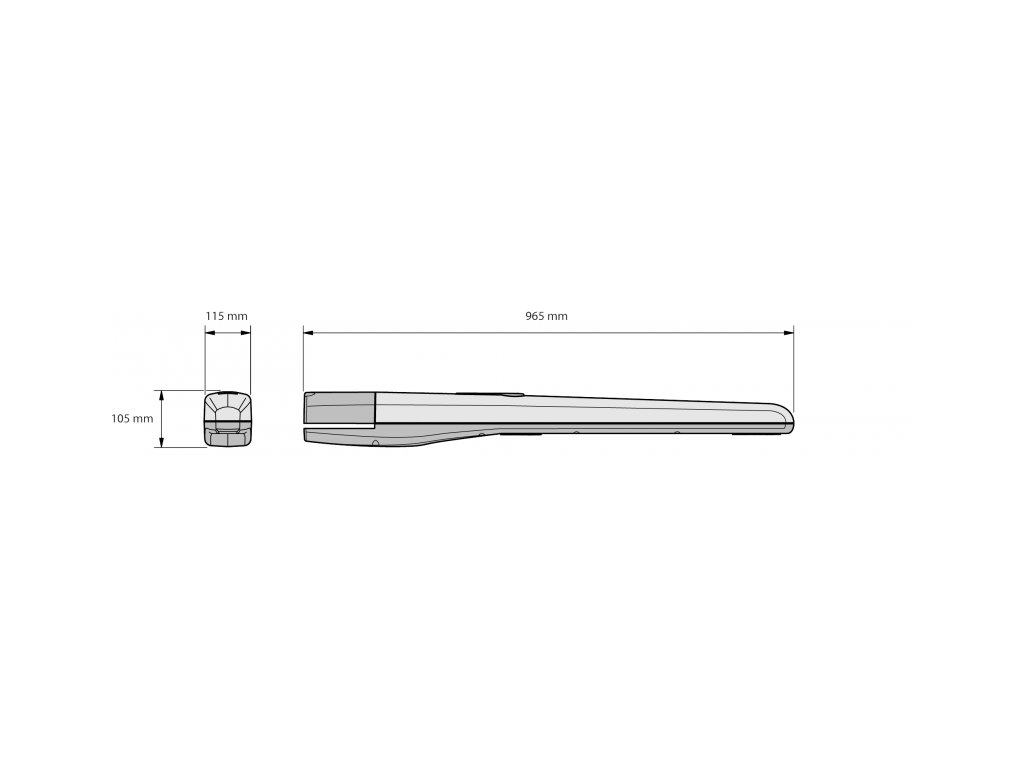

Technické parametry pohonu NICE Toona 5 TO5024
