NICE Wingo WG3524 - samostatný pohon pro křídlové brány do 3,5 m/500 kg

Pohon NICE Wingo WG3524 je určen pro automatizaci křídlových bran do délky křídla 3,5 m a hmotnosti až 500 kg. Pohon je nevratný, je vyhotoven z dvoudílného těla z tlakově litého hliníku s polyesterovou povrchovou úpravou odolnou proti atmosférickým vlivům. Všechny vnitřní pohyblivé části jsou vyrobeny z oceli, lehkých slitin a technopolymerů. Vodicí matice je vyrobena z bronzu, aby byla zajištěna dobrá pevnost a také tichý chod. Rozběhový kondenzátor je umístěn uvnitř pohonu, aby byla instalace co nejjednodušší. Pohony jsou rozměrově zpětně kompatibilní s předchozí řadou Moby a Pluto italského výrobce NICE, všechny montážní rozměry a průměry čepů jsou stejné. Pohon je vybaven 24V technologií, díky které je vhodnější pro situace s častějším používáním než 230V verze, ale naopak není vhodný do větrného prostředí, zejména pro neprůhledné dveře s plnou výplní.

Řídicí jednotka MCA2R30 v řídicí centrále MC424LR30 umožňuje jednoduché programování, automatické načtení koncových poloh, automatickou diagnostiku poruch, nastavení délky pauzy v režimu automatického zavírání, průchod pro chodce, zpomalení před koncovými polohami, systém detekce nárazu do překážky, možný nouzový provoz při použití záložního zdroje PS124 s použitím propojovacího kabelu CABLA11, vstup pro všechny typy bezpečnostních lišt pohonu a mnoho dalších.

Pohony Wingo jsou rozumnou volbou v poměru cena/výkon pro automatizaci křídlových bran v soukromém a lehkém průmyslu. Celá rodina Wingo je spolehlivá a tichá. Podrobné technické parametry ". Manuál ke stažení ».

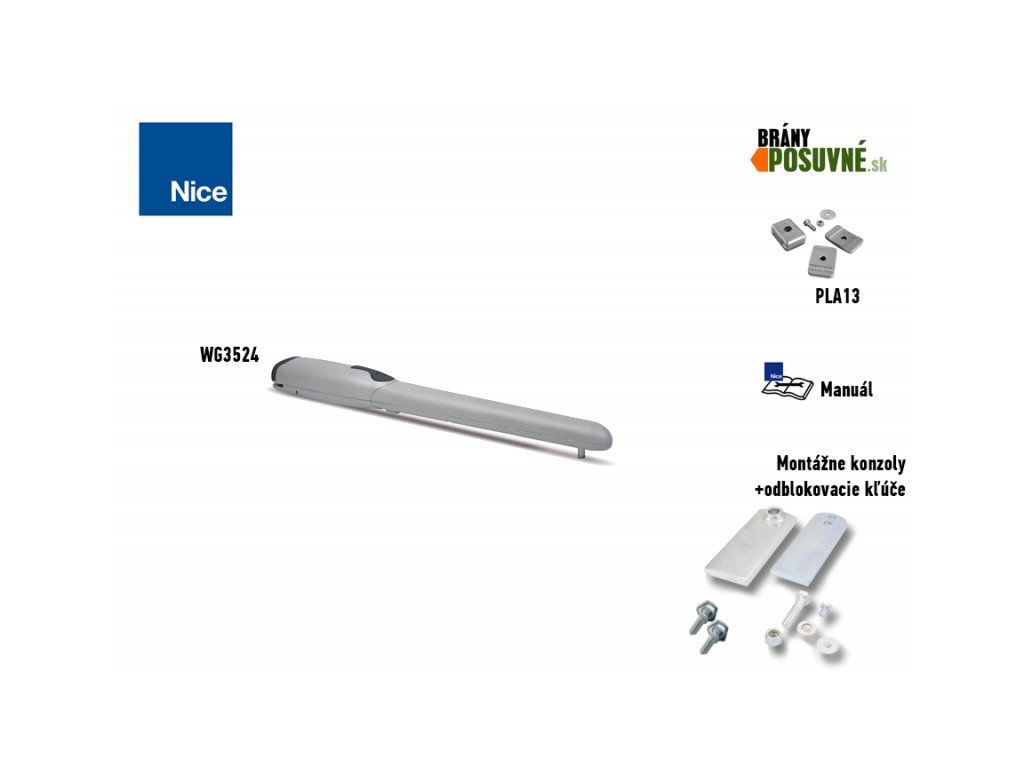

Jednotka obsahuje:			Kód
	1 ×	Pohon NICE Wingo WG3524	WG3524
	Elektromechanický pohon NICE Wingo WG3524 s nosností křídla brány až 400 kg a délkou křídla až 3,5 m.
	1 ×	Vnitřní mechanický doraz otevírání	PLA13
	V případě použití není nutné používat vnější zemní zarážky. Pokyny k nastavení.
	2 ×	Odemykací klíč	CM-B
	V případě výpadku proudu slouží k odblokování pohonu, aby bylo možné bránu ručně posunout tlačením nebo tažením.
	1 ×	Přední svařovací držák	PMDSMAR04.4610
	Je přivařena k pevné části křídla a je třeba dbát na to, aby byla umístěna v jiné výšce než zadní držák. Alternativním držákem k přišroubování je PLA8.
	1 ×	Čep přední konzoly	R8.5120 Podložka V8X10.5102 Kolík
	Slouží k upevnění přední části jednotky k přednímu držáku.
	1 ×	Zadní svařovací držák	PMDSMP2.4610
	Je přivařen k montážní desce se šrouby nebo k ocelovému sloupku. Všimněte si, že je umístěna v jiné výšce než přední konzola. Alternativním prodlouženým držákem je PLA6.
	2 ×	Čep zadní konzoly	D10.5110 Matice R10.5120 Podložka V10X40.5101 Kolík
	Slouží k upevnění zadní části jednotky k zadnímu držáku.
	1 ×	Instalační příručka NICE Wingo WG3524	Stáhnout
	Montážní manuál pro zdárnou instalaci s ilustračními nákresy zapojení kabeláže, návody k programování a párování ovladačů.

Důležité upozornění: Tato jednotka je samostatná, tj. nefunguje sama o sobě. Nabízíme je zde v e-shopu samostatně, abyste si mohli automatizaci přizpůsobit přesně svým požadavkům. K pohonu musíte zakoupit minimálně řídicí centrálu (NICE Moonclever MC424LR30 nebo starší MC424LR10), případně další příslušenství. Pokud nemáte přesnou představu, je ideální začít s přehledem našich cenově výhodných hotových stavebnic.

(Je tento disk pro mě vhodný?)
Srovnání s ostatními disky:

Cenově zvýhodněné sady obsahující pohon NICE Wingo WG3524:

Příslušenství kompatibilní s NICE Wingo WG3524

Doporučujeme také zakoupit kompatibilní volitelné příslušenství pro jednotku:

Příručka pro pohon NICE Wingo WG3524

Příručku k pohonu NICE Wingo WG3524 si můžete stáhnout zde:
Příručka pro pohon NICE Wingo WG3524

Výběr pohonu - je pohon NICE Wingo WG3524 vhodný pro moji bránu?

Drive Life NICE Wingo WG3524

V následující tabulce sečtěte indexy napětí pro hmotnost a délku křídla a přičtěte indexy pro ostatní vlivy, pokud existují. Z grafu pak můžete odečíst životnost jednotky vyjádřenou počtem cyklů.

Příklad: Mám bránu o délce průjezdu 6 m (2x křídlo 1,5 m) a hmotnosti konstrukce s výplní jednoho křídla do 200 kg. Počítám index délky křídla cca 20 + index hmotnosti brány 10 + pro jistotu dávám nižší teplotní index 10, protože máme tužší zimy, takže mi vychází celkový index 40. Z tabulky jsem vyčetl, že životnost jednotky je přibližně 60 000 cyklů. Což při počtu manévrů 10 za den vychází na časovou životnost přibližně 16 let.

Montáž pohonu NICE Wingo WG3524

Typická(volitelná) situace pro zapojení pohonu s příslušenstvím je následující:

Seznam příslušenství

Kabeláž pohonu NICE Wingo WG3524

1. Odhalení jednotky	2. Vytáhněte a zapojte napájecí kabel

I. Instalace zadní montážní konzoly

Nákres otevírání dovnitř	Nákres otevírání ven

Vypočítejte polohu zadního držáku podle následujících údajů Graf, ze kterého lze vyčíst rozměry A a B a maximální úhel otevření. Všimněte si, že hodnoty A a B musí být podobné (v ideálním případě stejné), aby se aktuátor pohyboval plynule lineárně.

Výpočtová tabulka	Příklad čtení hodnot z grafu

Kompletní rozměry montážní konzoly.

Postup výpočtu:

1. Změřte vzdálenost C z Kreslení
2. Na adrese Graf vyznačte vodorovnou čáru, která protíná naměřenou hodnotu C
3. Protněte tuto přímku s DIL(doporučená instalační čára), abyste zjistili maximální úhel otevření
4. Pokud je stanovený maximální úhel otevření nevyhovující, je nutné upravit hodnotu A a případně hodnotu B tak, aby byly podobné (v ideálním případě stejné)

Před připevněním držáku na sloupek nebo stěnu je třeba jej zkrátit na požadovanou délku odpovídající rozměrům A a B a přivařit k montážní desce.

1. Odřízněte držák na požadovanou délku	2. Nainstalujte zkrácený držák na montážní desku

V dodávaném balení se nachází konzola o délce 150 mm, proto v případě, že potřebujete delší konzolu pro speciální situace, nebo pokud potřebujete bránu otvírat směrem ven, doporučujeme doobjednat prodlouženou konzolu NICE PLA6.

Před samotným připevněním zadní konzoly zkontrolujte, zda přední konzola vychází na pevnou část dveřního křídla, protože mezi přední a zadní konzolou je výškový rozdíl, jak je znázorněno na obrázku. Rozdíl F=30 mm.

Pokud vše sedí, připevněte zadní držák ke sloupku nebo stěně pomocí šroubů, hmoždinek a podložek.

II. Instalace přední montážní konzoly

Přední držák musí být namontován na křídle ve vzdálenosti odpovídající hodnotám D a E, které jste odečetli z údajů Tabulka (hodnota D je stanovena na 850 mm):

V dodávaném balení se nachází konzola na přivaření, pokud byste měli zájem o konzolu na přišroubování, doporučujeme objednat alternativní konzolu na přišroubování NICE PLA8.

1. Vypočítejte z Tabulky hodnotu E
2. Vypočítejte výšku podle obrázku výšek konzol (zobrazit obrázek)
3. Připevněte držák ke křídlu (pokud držák svařujete, doporučujeme ho zatím jen nasadit)

III. Montáž pohonu brány na zadní držák

Připevněte motor k držáku podle obrázku pomocí dodaného zadního čepu držáku, podložky a matice. Matici zcela utáhněte a poté povolte o 1/10 otáčky, aby se pohon brány mohl otáčet

IV. Montáž pohonu brány na přední konzolu

Připevněte pohon k držáku podle obrázku pomocí dodaného kolíku a podložky. Plně utáhněte kolík

V. Mechanické nastavení dorazu pohybu

V případě použití vnitřního mechanického dorazu pohybu, na který pohon při otevírání narazí, není použití vnějších zemních dorazů nutné. Nastavení je následující:

Odemkněte jednotku podle pokynů pro odemknutí jednotky Povolte mechanický dorazový šroub Ručně posuňte křídlo do požadované otevřené polohy Nasaďte celý mechanický doraz na čep a utáhněte šroub podle obrázku Pokud se jedná o obě mechanické zarážky, proveďte kroky 2-4 pro přední (otevírací zarážka) i zadní (zavírací zarážka) mechanickou zarážku Ručně posuňte křídlo do zavřené polohy a zajistěte pohon

Fotogalerie jízdy NICE Wingo

Ruční odblokování pohonu NICE Wingo WG3524

V případě výpadku proudu nebude možné bránu ovládat pomocí dálkového ovladače. Proto lze pohon odemknout odemykacím klíčem a bránu posunout ručně:

1. Odsuňte uvolňovací kryt zámku	2. Vložte odemykací klíč a otočte jím ve směru hodinových ručiček	3. Zatáhněte za uvolňovací páčku a můžete bránou pohybovat ručně

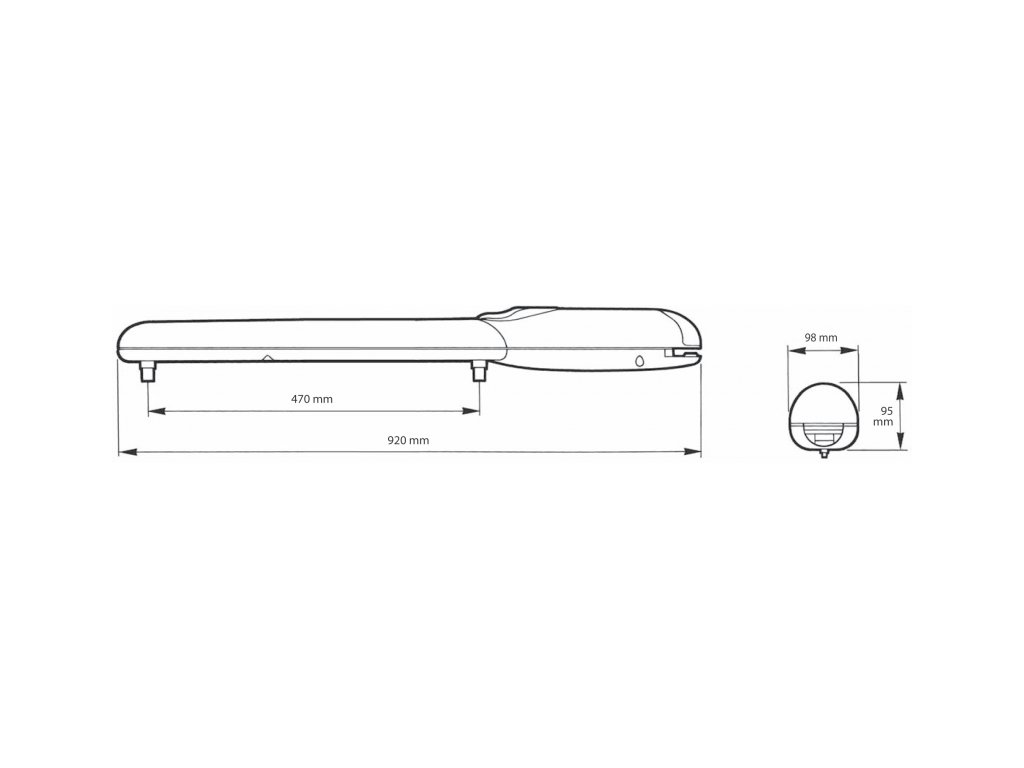

Technické vlastnosti pohonu NICE Wingo WG3524
