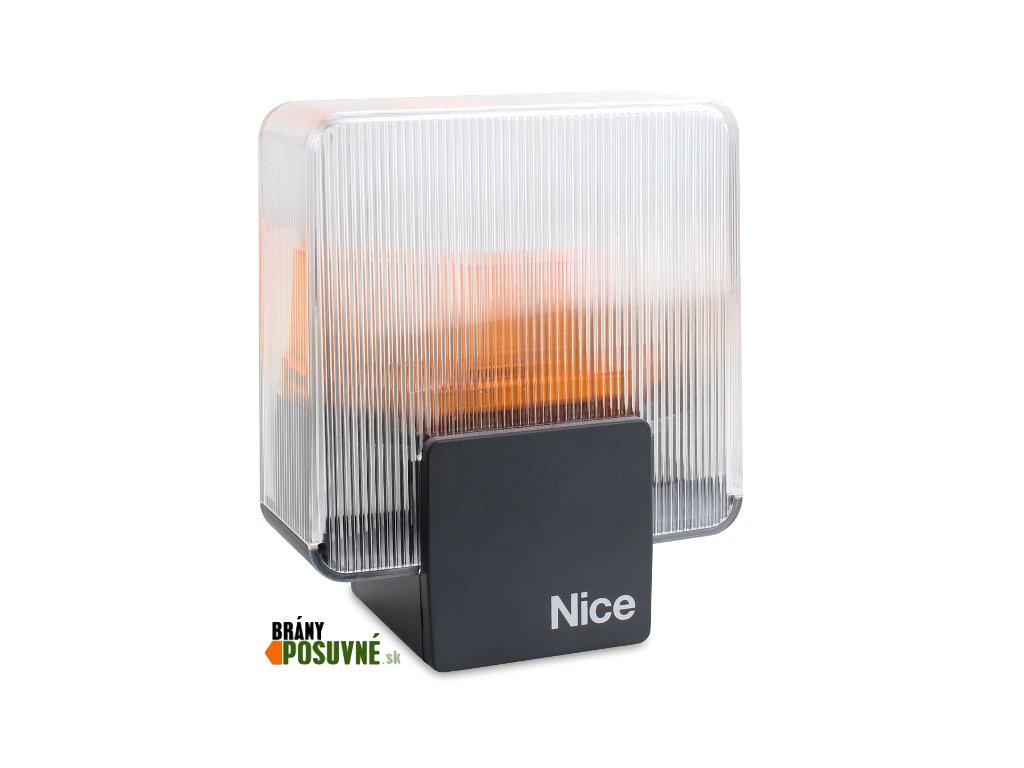

NICE LED blikající maják ELDC 12V/24V/36V

NICE LED blikací ELDC je plně kompatibilním nástupcem majáku NICE Era Light ELB a NICE Era Light EL24.

Výstražné světlo NICE LED blikající ELDC z nárazuvzdorného polykarbonátu s vestavěnou anténou pro delší dosah dálkového ovládání (až 150 m).

Vhodný pro pohony NICE Road 400, NICE Robus 600, NICE Robus RB1000, atd., pro všechny pohony s napájením 12V/24V/36V.

Požadované zapojení výstražného světla NICE Era Light ELDC

• 2x0,5mm² dvojitý drát pro světelný maják
• koaxiální kabel pro anténu

Kompatibilita majáků NICE Era Light ELDC

Výhody používání majáku NICE Era Light ELDC

• Slouží jako bezpečnostní prvek, který blikáním upozorňuje okolí na pohyb brány
• Integrovaná anténa výrazně zvyšuje dosah dálkového ovládání
• Diagnostika pomocí blikacích sekvencí, konkrétní signalizované problémy naleznete v návodu k obsluze vašeho pohonu nebo řídicí jednotky(pro Road, pro Robus)

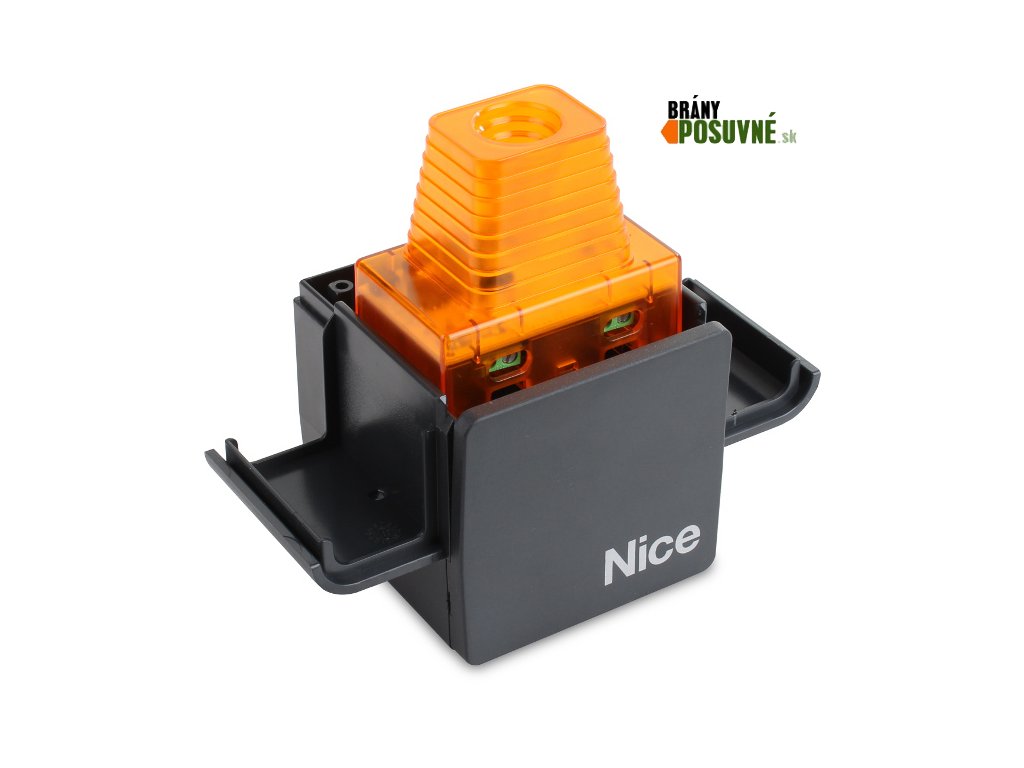

Montáž majáku NICE LED blikací ELDC

Technická specifikace majáku NICE LED blikací ELDC

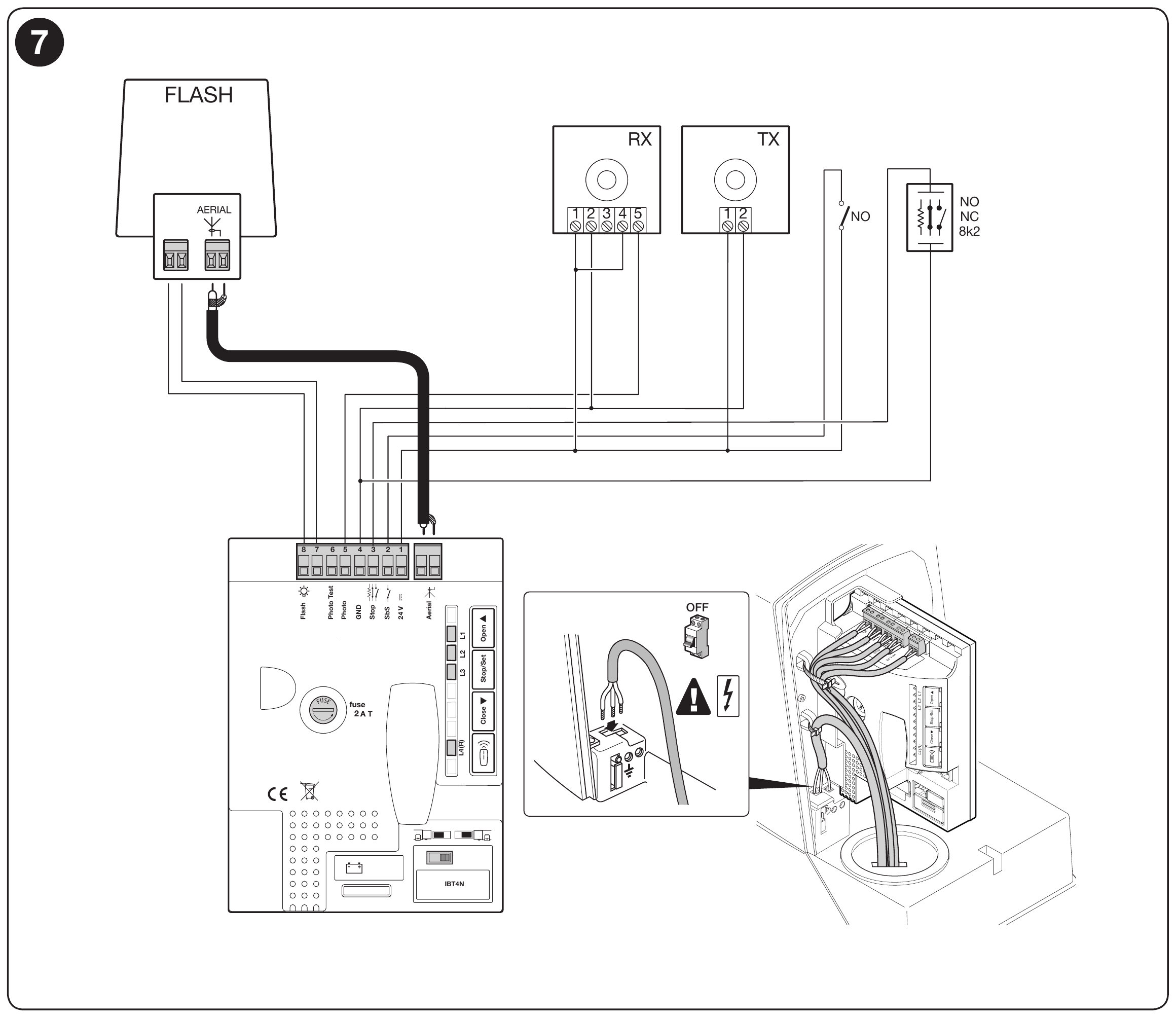

Zapojení výstražné lampy NICE LED blikací ELDC do pohonu NICE Road RD400

Zdroj: manuál NICE ROAD 400, strana 10, obrázek 7.

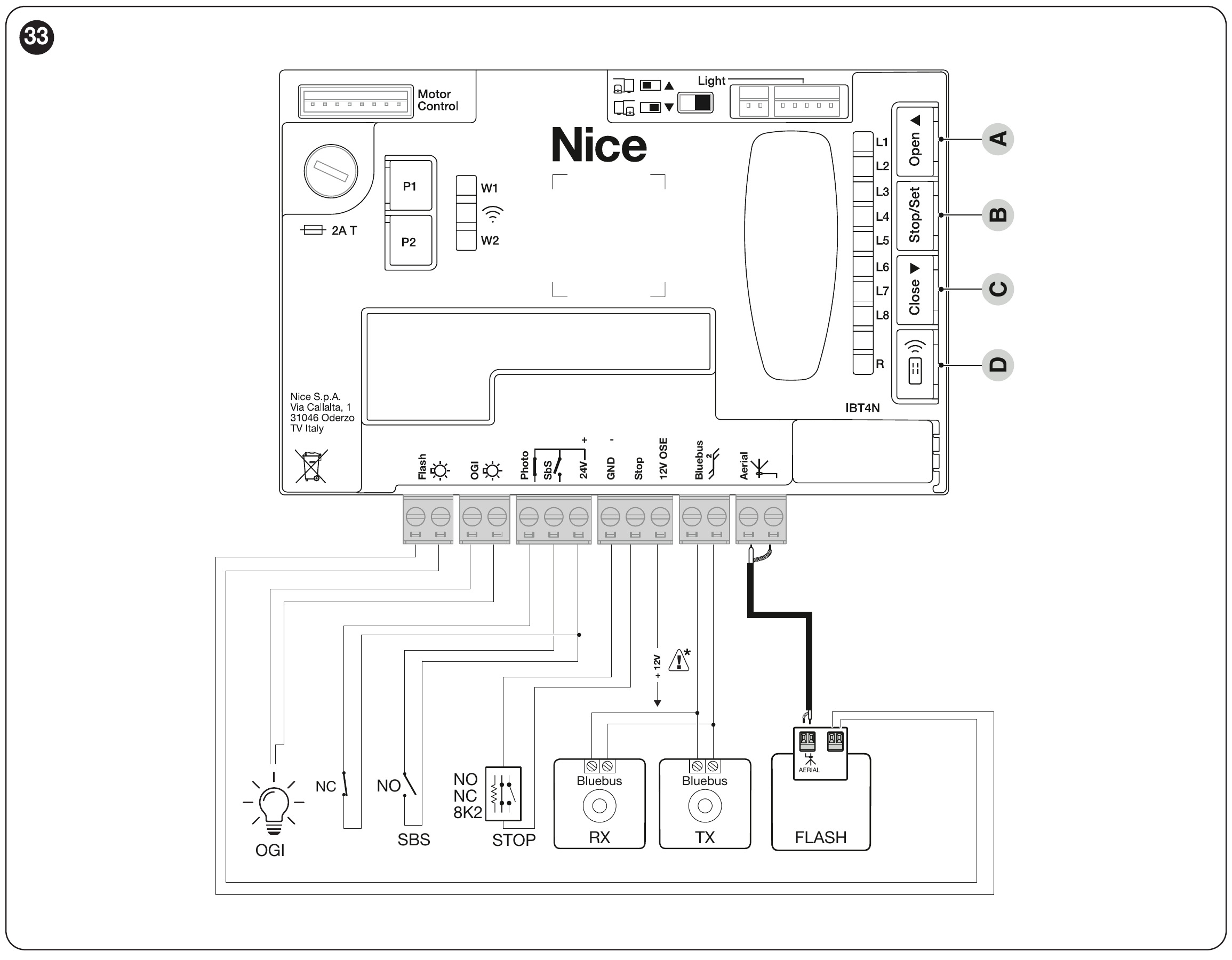

Zapojení majáku NICE LED blikací ELDC do pohonů NICE ROBUS RBS400, RBS600, RBS800, RB1000

Schéma zobrazuje řídicí jednotku RBS400, RBS600, RBS600HS a RBS800. Maják připojíte na FLASH a anténu na AERIAL, respektive přímo do zásuvkového přijímače, pokud je součástí vašeho pohonu.

Zdroj: manuál NICE ROBUS RBS, strana 16, obrázek 33.

U RUN1500 a RB1000 se maják a anténa připojují na stejně označené svorky, jejich rozložení se však liší. Podívejte se na schéma RUN1500 nebo schéma RB1000.
