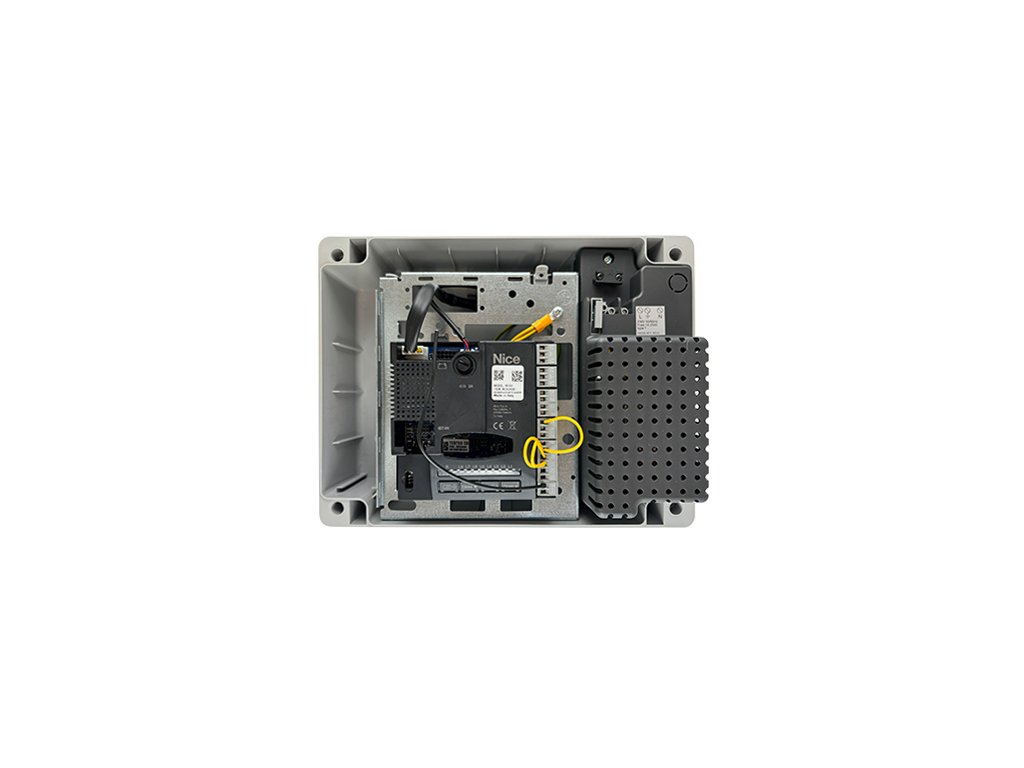

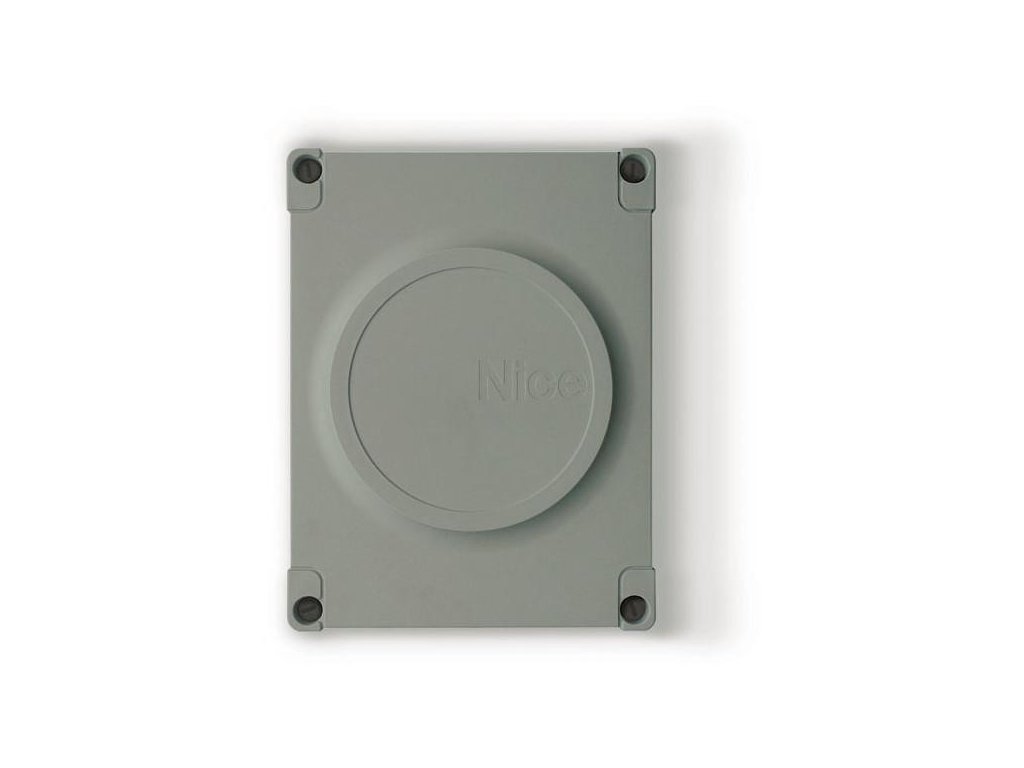

NICE Moonclever MC424LR30 - řídicí jednotka pro 24V pohony křídlových bran řady Wingo

Programování řídicí jednotky NICE MC424LR30

Máte řídicí jednotku MC424LR30 s deskou MCA2R30, například u pohonů Wingo WG2024 nebo WG3524? Níže naleznete, jak naučit bránu otevírat a zavírat, nastavit její funkce a spárovat ovladač INTI2. Každý krok se provádí zvlášť. Pokud tedy chcete pouze přidat ovladač, můžete jít rovnou na párování.

1. K čemu slouží tlačítka a LED diody

Při programování sledujete diody L1–L8. Diody L9–L13 ukazují stav vstupů a dioda LR patří přijímači ovladačů. Pozor také na úroveň programování: například L1 v úrovni I. zapíná automatické zavírání, ale L1 v úrovni II. nastavuje čas, po kterém se má brána zavřít.

2. Nastavení dráhy brány

Řídicí jednotka si potřebuje zjistit, kde jsou dorazy a jak daleko se křídla pohybují. Proto si bránu sama otevře a zavře. Tento postup je pro dvojkřídlovou bránu.

Před začátkem zkontrolujte zapojení, bezpečnostní vstupy a dorazy. Přepínače typu motoru nastavte podle pohonů, které máte namontované – viz tabulka 5 v manuálu LR30, kapitola 4.4. Název sady pro výběr nastavení nestačí.

1. Odblokujte pohony podle jejich návodu, ručně posuňte křídla přibližně do poloviny a pohony znovu zablokujte. V prostoru pohybu nesmí nic překážet ani nikdo stát.
2. Stlačte a držte na řídicí jednotce najednou Stop/Set + Close ▼ déle než tři sekundy. Jakmile se spustí učení, tlačítka pusťte.
3. Brána se nejprve krátce otevře. Potom se zavře spodní křídlo a poté horní. Horní je to, které překrývá druhé křídlo – tedy otevírá se jako první a zavírá se jako poslední.
4. Nyní počkejte, až se obě křídla úplně otevřou a poté zavřou. Řídicí jednotka si uloží naměřené hodnoty i zapojení vstupu ALT.
5. Pokud se křídla pohybují opačným směrem, v nesprávném pořadí nebo někoho ohrožují, stlačte Stop/Set. Nejprve odstraňte příčinu, až poté učení zopakujte. Před změnou zapojení odpojte síťové napájení i záložní baterii.

Během učení nechte bránu dokončit pohyb. Další povel nebo aktivování bezpečnostního vstupu učení přeruší. Pokud jej potřebujete zopakovat, paměť nemažte – znovu spusťte tento postup.

3. Programování úrovně I. – zapnutí/vypnutí funkcí

V této úrovni funkci pouze zapínáte nebo vypínáte. Tedy například bráně řeknete, že se má zavírat automaticky. Po kolika sekundách, to nastavíte až v úrovni II.

1. Brána musí stát. Stlačte a držte Stop/Set, dokud nezačne blikat L1, poté tlačítko pusťte.
2. Tlačítky Open ▲ / Close ▼ se přesuňte na LED diodu funkce, kterou chcete změnit. Seznam je v tabulce níže.
3. Stlačte Stop/Set jednou krátce (bez držení). Tím funkci přepnete: pomalé blikání = zapnuto (ON), rychlé blikání = vypnuto (OFF).
4. Už nic nestláčejte a počkejte, dokud se programování samo neukončí. Pokud chcete nastavení zkontrolovat, vstupte do programování znovu a sledujte blikání dané diody. Poté funkci vyzkoušejte na bráně.

Mezi kroky dlouho nečekejte, jinak se programování ukončí a dosavadní změny se uloží. Zda je funkce zapnutá, zjistěte podle diody – nespoléhejte na to, že jsou všechny z výroby vypnuté.

4. Programování úrovně II. – čas, rychlost a další nastavení

Zde už nevybíráte zapnuto/vypnuto, ale konkrétní hodnotu. Například zda se má brána zavřít po 30 nebo po 60 sekundách. Nejprve si vyberte, co budete nastavovat, a poté, jakou hodnotu tomu chcete dát.

1. Stlačte a držte Stop/Set, dokud nezačne blikat L1, poté tlačítko pusťte.
2. Tlačítky Open ▲ / Close ▼ se přesuňte na diodu parametru, který chcete nastavit – například L1 pro délku pauzy.
3. Znovu stlačte Stop/Set a držte ho. Přibližně po třech sekundách se rozsvítí dioda aktuální hodnoty.
4. Stále držíte Stop/Set a zároveň tlačítky Open ▲ / Close ▼ vybíráte novou hodnotu.
5. Až nyní Stop/Set pusťte. Počkejte, dokud se programování neukončí. Pokud chcete hodnotu zkontrolovat, zopakujte vstup do nastavení, ale již ji neměňte.

Příklad: chcete, aby se brána sama zavřela po 60 sekundách
Nejdříve v úrovni I. zapněte L1, tedy automatické zavírání. Potom vstupte do úrovně II., vyberte L1 (délka pauzy) a při držení Stop/Set se přesuňte na L5 (60 sekund). Stop/Set pusťte a počkejte na ukončení programování.
Jde o dvě nastavení. Pokud změníte pouze čas, automatické zavírání se tím nezapne. A pokud máte zapnutou i L2 „Zavření po fotobunce“, přerušení fotobunky může pauzu zkrátit na 4 sekundy.

Všechny hodnoty jsou v tabulce 8 manuálu LR30, strany 14–16. Po změně rychlosti, síly, zpoždění nebo bezpečnostních funkcí vyzkoušejte pohyb i zastavení brány; omezení síly ověřte měřením.

5. Párování ovládače NICE INTI2

Postup je pro přijímač zabudovaný v desce MCA2R30. Pokud máte přidaný samostatný zásuvný přijímač, použijte jeho návod. Chcete přidat druhý ovládač? Nic nemažte ani znovu nenastavujte dráhu brány, stačí ho spárovat.

Spárování obou tlačítek naráz – režim 1

1. Na řídicí jednotce stlačte a držte Radio. Když se rozsvítí dioda LR, tlačítko pusťte.
2. Do 10 sekund stlačte a držte libovolné tlačítko INTI2.
3. Když LR blikne 3× dlouze, ovládač je uložen a tlačítko můžete pustit.
4. Další ovládač můžete přidat v následujících 10 sekundách stejným způsobem od bodu 2. Pokud už další nepřidáváte, počkejte na ukončení párování a vyzkoušejte obě tlačítka. Prostor pohybu brány nechte volný.

První tlačítko bude mít krokování (SbS / Passo-Passo), druhé AUX. Co bude druhé tlačítko dělat, závisí na nastavení L2 v úrovni II. Pokud tam máte částečné otevření, funguje z zavřené brány. V jiné poloze se tento povel chová jako krokování.

Jedno tlačítko s vybranou funkcí – režim 2

1. Stlačte Radio krátce tolikrát, jakou funkci chcete spárovat: 1× krokování, 2× AUX, 3× otevření, 4× zavření.
2. Do 10 sekund stlačte a držte to tlačítko INTI2, kterému chcete funkci přiřadit.
3. Když LR blikne 3× dlouho, tlačítko pusťte. Pokud chcete nastavit další tlačítko, začněte znovu od bodu 1.

Ovladač se nespároval? Sledujte, kolikrát blikne LR: 1 krátké bliknutí = ovladač už je uložen, 6 bliknutí = nekompatibilní rádiové kódování, 8 bliknutí = plná paměť. Při uzamknuté paměti postupujte nejprve podle kapitoly 6.7 manuálu. Nemažte všechny ovladače jen proto, že se jeden nepodařilo přidat.

6. Smazání nastavení – reset

Co se resetem vymaže?
Naučené koncové polohy, nastavení vstupu ALT, nastavení úrovně I. i II. a počítadlo pohybů. Spárované ovladače zůstanou uloženy. Reset tedy neprovádějte při běžné změně funkce nebo přidání ovladače.

1. Stlačte a držte zároveň Open ▲ + Close ▼ přibližně 3 sekundy.
2. Když se rozsvítí L1–L8, tlačítka pusťte.
3. L1–L8 budou přibližně 3 sekundy rychle blikat. Tím jednotka potvrdí vymazání nastavení.

Po resetu je třeba znovu naučit dráhu, nastavit funkce a vyzkoušet bránu i bezpečnostní vstupy. Mazání ovladačů má samostatný postup, tímto resetem je nevymažete.

7. Co vyzkoušet po nastavení

Vyzkoušejte otevření i zavření: jedou křídla správným směrem a v správném pořadí, zastavují na dorazech a reagují na fotobuňky i vstup ALT? Zkontrolujte také obě tlačítka ovladače a automatické zavírání, pokud jste ho zapnuli. Omezení síly je třeba ověřit měřením. Pokud něco nefunguje, bránu zastavte a odstraňte příčinu – fotobuňky ani jiné ochrany nevyřazujte.

Schémata zapojení a další nastavení naleznete v českém manuálu Nice IDV0619A00CZ. K tomuto postupu patří kapitoly 4.3–4.5, 5 a 6. Montáž samotných motorů Wingo je v jejich samostatném návodu.
