NICE Wingo WG2024 - samostatný pohon pro křídlové brány do 2 m/400 kg
Pohon NICE Wingo WG2024 je určen pro automatizaci křídlových bran do délky křídla 2 m a hmotnosti až 400 kg. Pohon je nevratný, je vyroben z dvoudílného těla z tlakově litého hliníku s polyesterovou povrchovou úpravou odolnou proti atmosférickým vlivům. Všechny vnitřní pohyblivé části jsou vyrobeny z oceli, lehkých slitin a technopolymerů. Vodicí matice je vyrobena z bronzu, aby byla zajištěna dobrá pevnost a také tichý chod. Rozběhový kondenzátor je umístěn uvnitř pohonu, aby byla instalace co nejjednodušší. Pohony jsou rozměrově zpětně kompatibilní s předchozími řadami Moby a Pluto italského výrobce NICE, všechny montážní rozměry a průměry čepů jsou stejné. Pohon je vybaven 24V technologií, která je vhodnější pro situace s častějším používáním.m než verze 230V, ale na druhou stranu není vhodný pro větrné prostředí, zejména s neprůhlednými pevnými výplněmi dveří.
Řídicí jednotka MCA2R30 v řídicí centrále MC424LR30 umožňuje snadné programování, automatické načítání koncových pozic, automatickou diagnostiku poruch, nastavení délky pauzy v režimu automatického zavírání, průchod pro pěší, zpomalení před koncovými polohami, systém detekce nárazu do překážky, možný nouzový provoz při použití záložního zdroje PS124, vstup pro všechny typy bezpečnostních lišt pohonu a mnoho dalších.
Pohony Wingo jsou rozumnou volbou v poměru cena/výkon pro automatizaci křídlových bran v soukromém a lehkém průmyslu. Celá rodina Wingo je spolehlivá a tichá. Podrobné technické parametry ". Manuál ke stažení ».

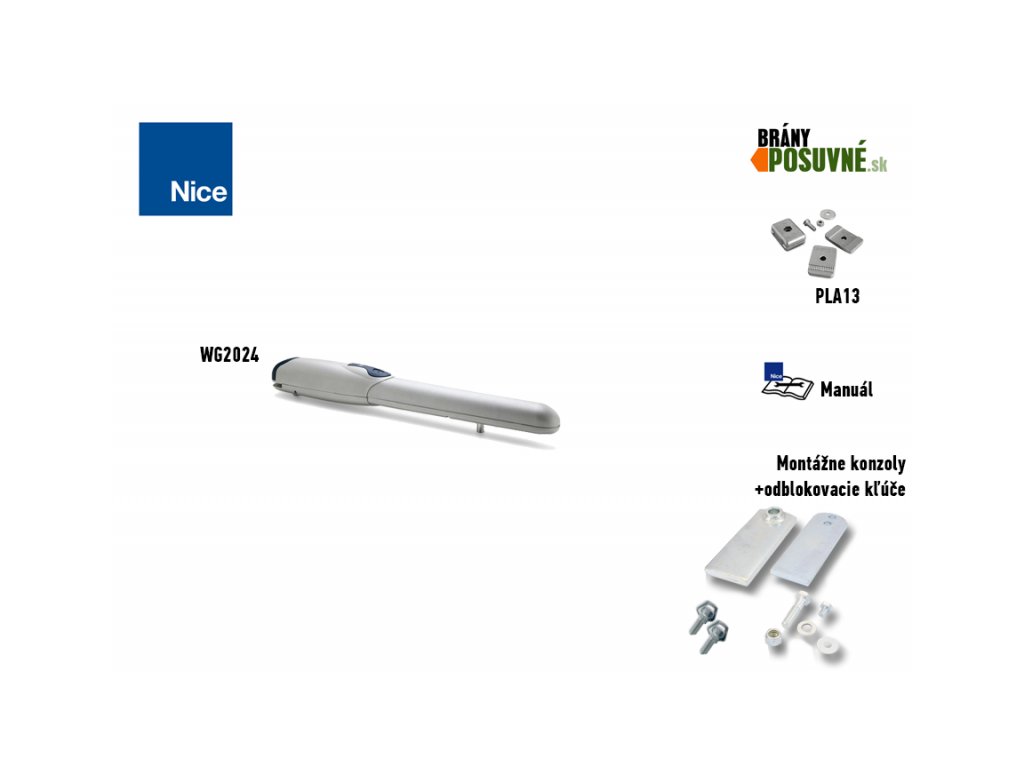

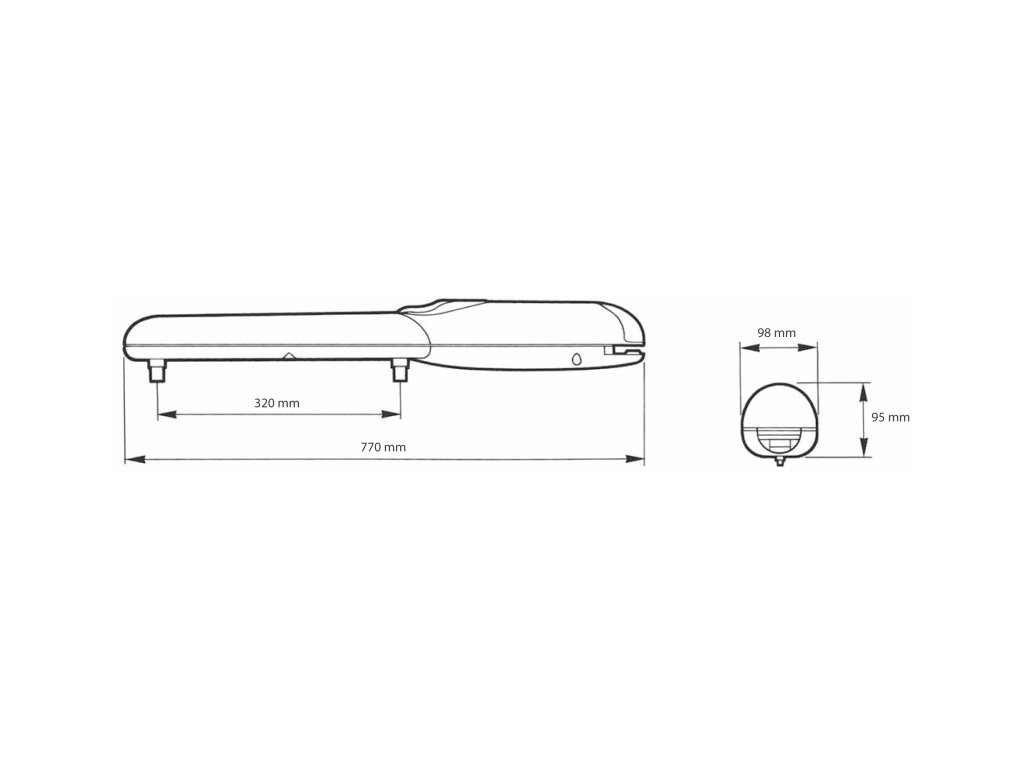

| Jednotka obsahuje: | Kód | |||
|---|---|---|---|---|
 |
1 × | Pohon NICE Wingo WG2024 |
WG2024 |
|
|
Elektromechanický pohon NICE Wingo WG2024 s nosností křídla brány až 400 kg a délkou křídla až 2 m. |
||||
 |

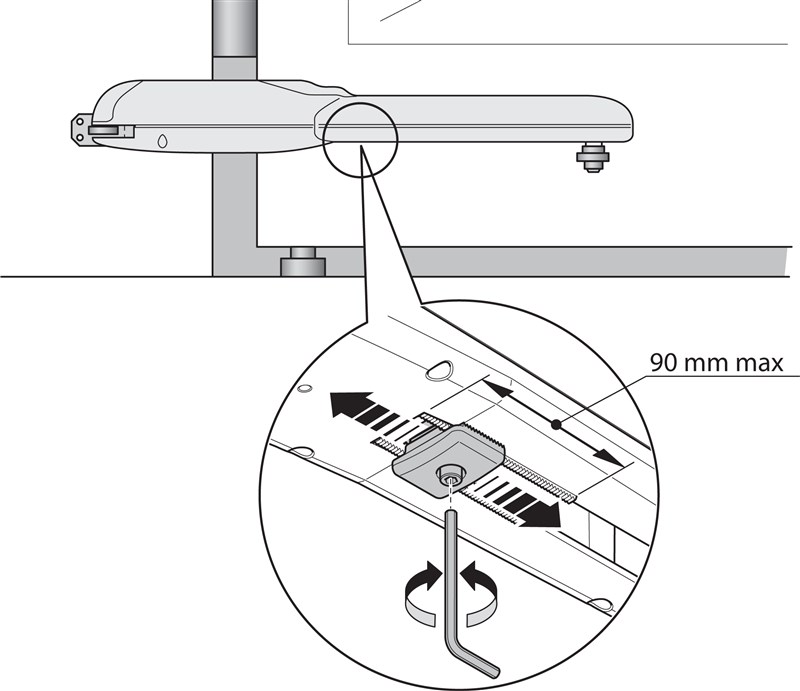

1 × | Vnitřní mechanický doraz otevírání | PLA13 | |
|
V případě použití není nutné používat vnější zemní zarážky. Pokyny k nastavení. |
||||
 |

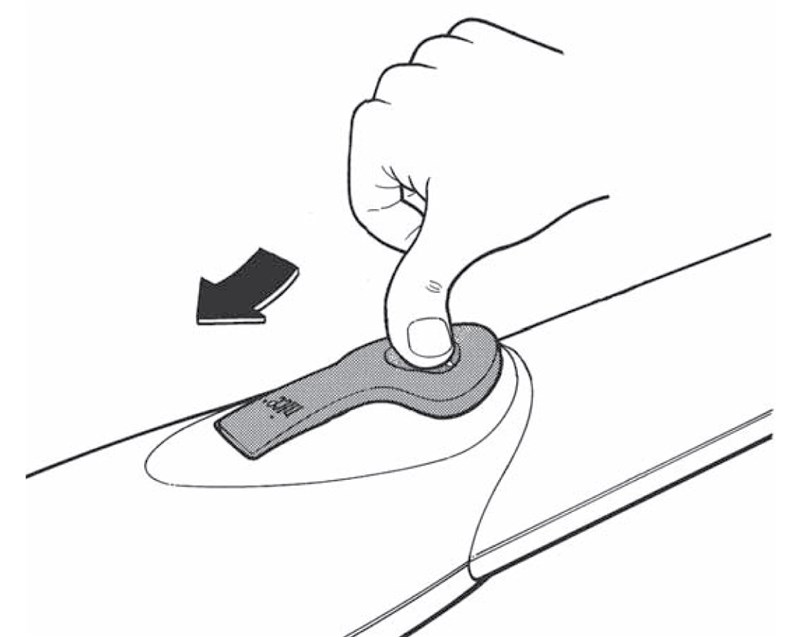

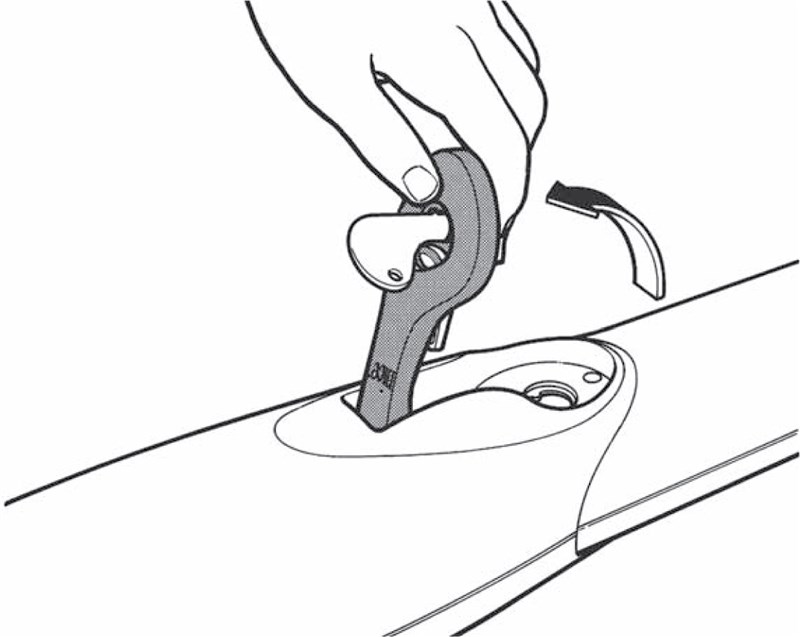

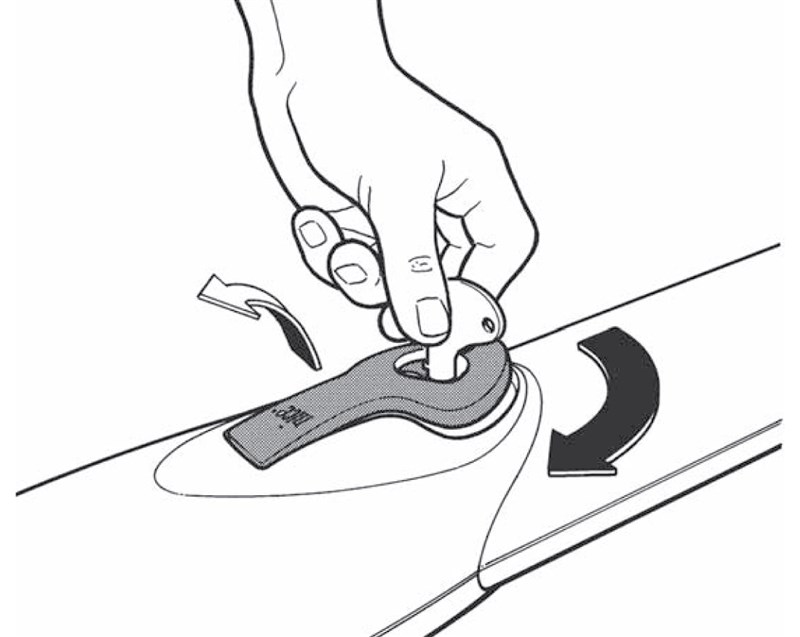

2× | Odemykací klíč | CM-B | |
|
V případě výpadku proudu slouží k odblokování pohonu, aby bylo možné bránu ručně posunout tlačením nebo tažením. |
||||
 |
1 × | Přední svařovací držák | PMDSMAR04.4610 | |
|
Je přivařena k pevné části křídla a je třeba dbát na to, aby byla umístěna v jiné výšce než zadní držák. Alternativním držákem k přišroubování je PLA8. |
||||
 |

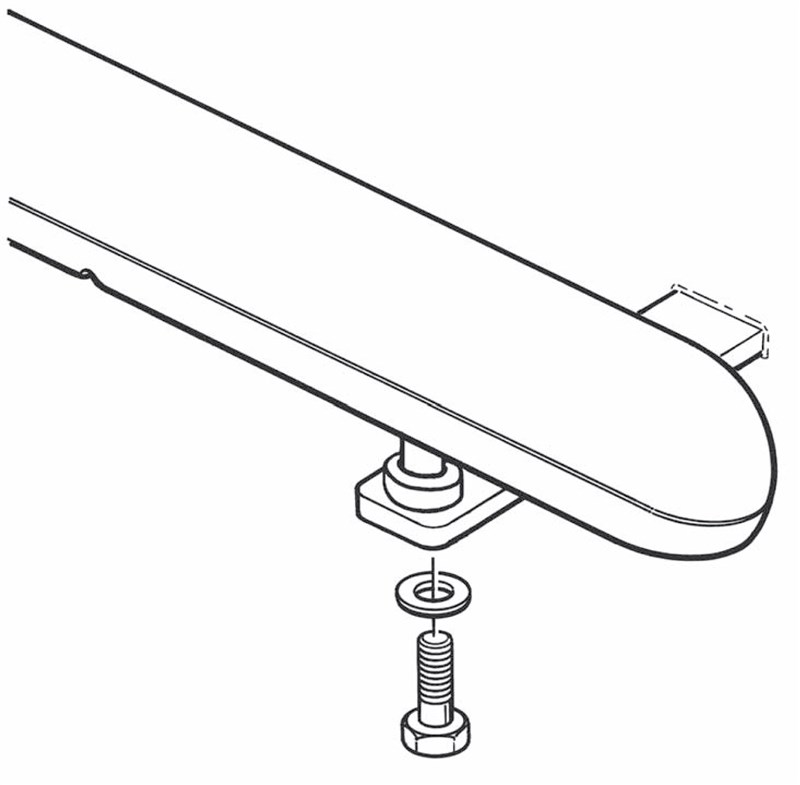

1 × | Čep přední konzoly | R8.5120 Podložka V8X10.5102 Čep |
|
|
Slouží k upevnění přední části jednotky k přednímu držáku. |
||||
 |
1 × | Zadní svařovací držák | PMDSMP2.4610 | |
|
Je přivařen k montážní desce se šrouby nebo k ocelovému sloupku. Všimněte si, že je umístěna v jiné výšce než přední konzola. Alternativním prodlouženým držákem je PLA6. |
||||
 |

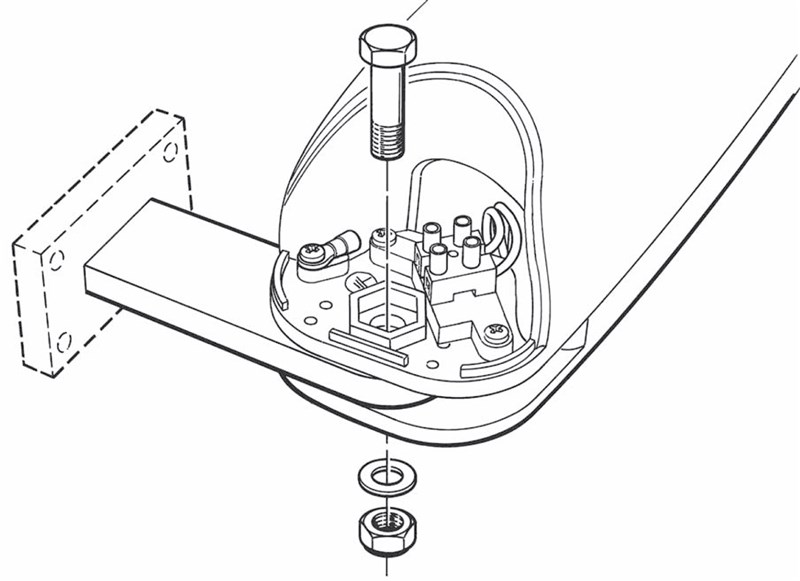

2× | Čep zadní konzoly | D10.5110 Matice R10.5120 Podložka V10X40.5101 Čep |
|
|
Slouží k upevnění zadní části jednotky k zadnímu držáku. |
||||
 |
1 × | Instalační příručka NICE Wingo WG2024 | Stáhnout | |
|
Montážní manuál pro zdařilou instalaci s ilustračními nákresy zapojení kabeláže, návody na programování a párování ovladačů. |
||||
Důležitá poznámka: Tatojednotka je samostatná, tj. nefunguje sama o sobě. Nabízíme je zde v e-shopu samostatně, abyste si mohli automatizaci přizpůsobit přesně svým požadavkům. K jednotce je nutné zakoupit minimálně ovládací panel(NICE MooncleverMC424LR10) nebo další příslušenství. Pokud nemáte přesnou představu, je ideální začít s přehledem našich cenově výhodných hotových stavebnic.
(Je tento disk pro mě vhodný?)
Srovnání s ostatními disky:
| " Slabší pohon | Alternativní pohon | Silnější pohon " | |||||
|---|---|---|---|---|---|---|---|
|
Není. |
230V Pohon NICE Wingo:
Cenová nabídka i dodání na objednávku. |
|
Zvýhodněná cena sady obsahující pohon NICE Wingo WG2024:
| Sada pro jednokřídlou bránu " | Sada pro dvoukřídlou bránu " |
|---|---|
|
Pohon Wingo do 400 kg/2 m, řídicí jednotka, ovladač, přijímač. |
2 x pohon Wingo do 400 kg/2 m, řídicí jednotka, ovladač, přijímač. |
| Sada pro jednokřídlou bránu s fotobuňkami " | Sada pro dvoukřídlou bránu s fotobuňkami " |
|
Pohon Wingo do 400 kg/2 m, řídicí jednotka, ovladač, přijímač, fotobuňky, maják, klíčový spínač. |
2 x pohon Wingo do 400 kg/2 m, řídicí jednotka, ovladač, přijímač, fotobuňky, maják, klíčový spínač. |
| Sada pro jednokřídlou bránu s příslušenstvím " | Sada pro dvoukřídlou bránu s příslušenstvím " |
|
Pohon Wingo do 400 kg/2 m, řídicí jednotka, ovladač, přijímač, fotobuňky, maják, klíčový spínač. |
2 x pohon Wingo do 400 kg/2 m, řídicí jednotka, ovladač, přijímač, fotobuňky, maják, klíčový spínač. |
Příslušenství kompatibilní s NICE Wingo WG2024
Dále doporučujeme k pohonu dokoupit kompatibilní volitelné příslušenství:
| Co | Proč | Typ |
|---|---|---|
| Řídící centrála | Řídicí elektronika pohonu. | |
| Maják | Signalizuje pohyb brány blikáním – vhodné při výjezdech se slabým výhledem. Obsahuje i anténu – delší dosah ovladače. |
Případně všechny majáky s napájením 12V-24V od jiných výrobců. |
| Fotobuňky | Při zavírání detegují překážku a zastaví pohyb – brána nenarazí do auta ani osob. | |
| Vysílač | Pro dálkové ovládání brány. | |
| Přijímač |
Pro dálkové ovládání brány. Ve řídicí jednotce MCA2R30 je již přijímač zabudovaný. Tyto další přijímače jsou doplňkové. |
|
| Anténa |
Pro lepší dosah ovladače. |
|
| Klávesnice |
Pokud byste zapomněli dálkový ovladač, případně pokud k vám chodí hodně vozidel nebo osob a nechcete každému dávat ovladač či otevírat sólo. |
|
| Klíčový spínač |
Ovládání brány klíčem pomocí spínače připojeného k pohonu na libovolném místě pomocí kabeláže. |
|
| čtečky karet |
Ovládání pohonu přiložením karty nebo klíčenky ke čtečce karet. |
|
| Elektrozámky |
Bezpečnostní elektrické zámky jsou synchronizovány s pohonem prostřednictvím řídicí jednotky. Po zadání příkazu k jízdě se nejprve odemkne elektrický zámek, poté se brána otevře a po zavření brány se elektrický zámek zamkne. Jsou nutné při délce křídla nad 3,5 m. |
|
| Záložní zdroj napájení |
Záložní energetický zdroj. |
NICE Wingo WG2024 drive manual
Příručku k pohonu NICE Wingo WG2024 si můžete stáhnout zde:
NICE Wingo WG2024 drive manual
Výběr pohonu - je pohon NICE Wingo WG2024 vhodný pro moji bránu?
|
|
Omezení pohonu NICE Wingo WG2024Každá brána má svou délku křídla (a tedy i páky) a hmotnost (a tedy i sílu tahu páky) a každý pohon má své limity. Pohon NICE Wingo WG2024 je použitelný pro délky křídel a hmotnosti branek, jak je znázorněno vlevo. To znamená, že pohon je vhodný pro brány o hmotnosti od 400 kg/1 m do 200 kg/2 m. Příklad: Hodnota B s hmotností křídla 300 kg a délkou křídla 1,5 m je mimo povolený rozsah, a tím pádem nevyhovující. Zvolte výkonnější jednotku. Hodnota A s hmotností křídla 180 kg a délkou křídla 1,7 m je vyhovující. Můžete instalovat. |
životnost jednotky NICE Wingo WG2024
V následující tabulce sečtěte indexy napětí pro hmotnost a délku křídla a přičtěte indexy pro ostatní vlivy, pokud existují. Z grafu pak můžete odečíst životnost jednotky vyjádřenou počtem cyklů.
Příklad: Mám bránu o délce průjezdu 3 m (2 krát křídlo 1,5 m) a hmotnosti konstrukce s výplní jednoho křídla do 100 kg. Počítám index délky křídla cca 20 + index hmotnosti brány 10 + pro jistotu dávám nižší teplotní index 10, protože máme tužší zimy, takže mi vychází celkový index 40. Z grafu vyčtu, že životnost pohonu je přibližně 60 000 cyklů. Což při počtu manévrů 10 za den vychází na časovou životnost přibližně 16 let.
| Funkce celé automatizace | Index | Graf životnosti |
|---|---|---|
|
Hmotnost jednoho křídla |
Doporučený maximální celkový index je až 60 %. (tj. 50. 000 cyklů, což při běžném provozu 10 cyklů/den činí 13 let) |
|
| Do 100 kg | 10 | |
| 100-200 kg | 20 | |
| 200-300 kg | 30 | |
| Délka křídla | ||
| 1-2 m | 20 | |
|
Ostatní dopady (pokud je pravděpodobnost výskytu vyšší než 10 %) |
||
| Okolní teplota nad 40 °C, pod 0 °C nebo vlhkost nad 80 % | 20 | |
| Plná náplň křídel | 15 | |
| Větrná oblast | 15 | |
Montáž pohonu NICE Wingo WG2024

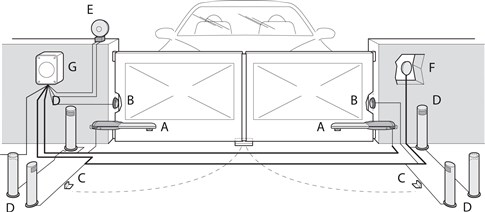

Typická(volitelná) situace pro zapojení pohonu s příslušenstvím je následující:
Seznam příslušenství
Doplňkové parametry
| Kategorie: | Samostatná ramena |
|---|---|
| Hmotnost: | 6 kg |
