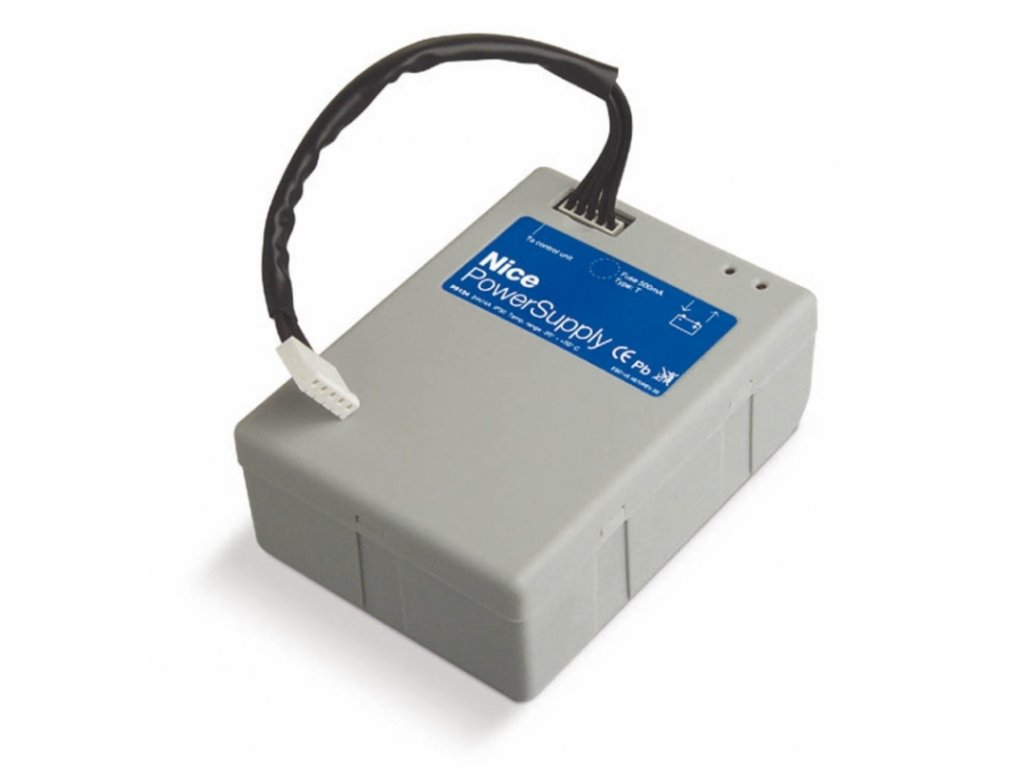

NICE PS124 - Záložní pohonná baterie s integrovaným dobíjením
Záložní zdroj energie pro případ výpadku proudu. Pro ROBUS, POP, MC424, S-BAR.
Záložní akumulátor NICE PS124 je určen pro automatizované posuvné brány, křídlové brány a garážové brány, které jsou poháňány pohony značky NICE (ROBUS, POPKIT, SN6031-41, MC424, SBAR). Baterie poskytne pohonu potřebnou elektrickou energii pro pohyb v případě výpadku elektrického napájení, které pohon napájí. Baterie se průběžně dobíjí ze sítě. Pokud je akumulátor plně nabitý, lze s ním provést přibližně 10 manévrů s brankou.
Upozornění!
U posuvných pohonů Nice Robus RBS a křídlových pohonů Nice Toona, S-Fab, M-Fab, L-Fab a B-Fab s řídicí jednotkou verze R30 (MC824HR30) je pro připojení záložního zdroje PS124 nebo PS324 nutné použít redukci kabelu CABLA11.
Instalace záložní baterie NICE PS124
1. Odpojte napájení jednotky od elektrické sítě.
2. Připojte baterii k řídicí jednotce
Konektory pro připojení do řídicí jednotky nejsou polarizované, proto je jedno, jak je do ní zapojíte.
Baterie se dodává s napájecím kabelem se dvěma konektory, jedním užším a druhým širším. Širší konektor použijte pro připojení k řídicí jednotce, užší konektor použijte pro připojení k baterii.
Zapojení pro pohon NICE Robus:
| 1. Vytáhněte plastovou krytku konektoru baterie na řídicí jednotce | 2. Zapojte baterii do konektoru a umístěte ji vedle řídicí jednotky |
|---|---|
 |
 |
3. Zkontrolujte zapojení záložní baterie NICE PS124 podle následujících kroků:
 |

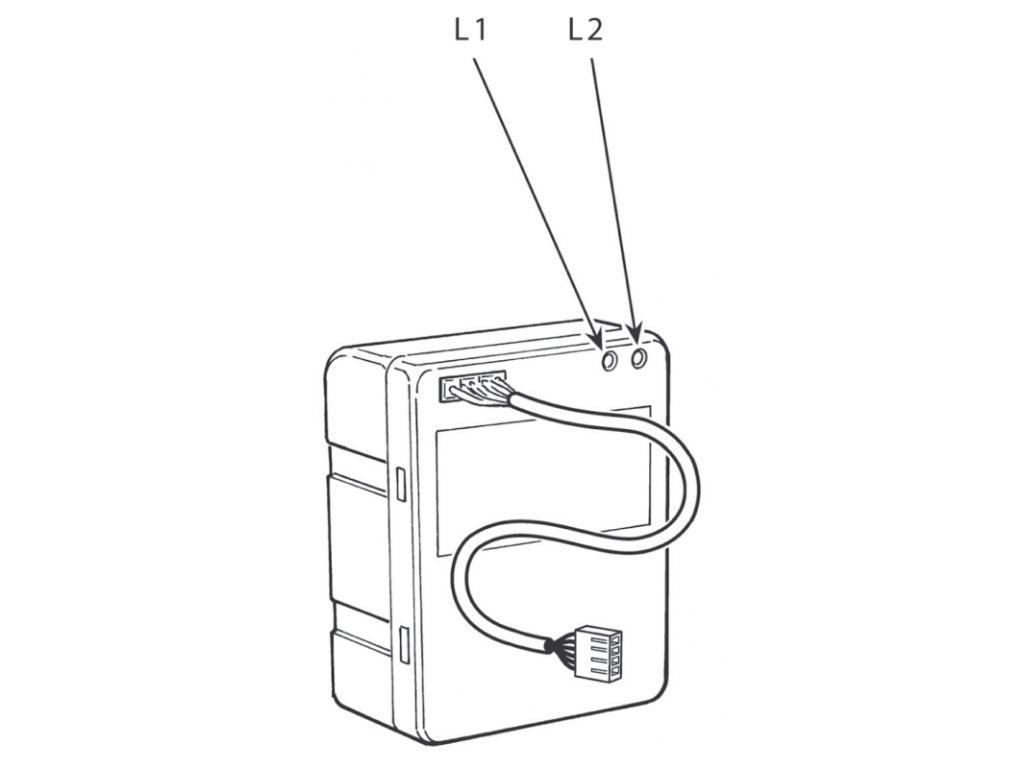

Krok 3.1 Kontrola kontrolky L2 na baterii svítí. Pokud ano, baterie dodává pohonu elektrickou energii. Dále zkontrolujte, zda kontrolky LED na řídicí jednotce svítí přesně tak, jak mají (podle návodu k obsluze pohonu). Pokud tomu tak není, je záložní baterie pravděpodobně vybitá, proto připojte jednotku k elektrické síti, vyčkejte několik hodin, poté jednotku opět odpojte od napájení a postupujte znovu podle kroku 3.1 |
Krok 3.2 Připojte jednotku k elektrické síti a zkontrolujte, zda kontrolka L1 na baterii svítí svítí. Pokud ano, je baterie úspěšně dobita. Proveďte úplné otevření a zavření brány (s pohonem připojeným k síti).
Krok 3.3 Odpojte jednotku od elektrické sítě a zkontrolujte, zda kontrolka L2 na baterii svítí svítí (jako v kroku 3.1). Poté proveďte úplné otevření a zavření brány (s pohonem odpojeným od sítě - pouze pohon na baterie), abyste se ujistili, že pohon na baterie pracuje správně.
Poznámka: Rychlost pohonu napájeného pouze ze záložní baterie může být nižší, i když je řídicí jednotka naprogramovaná na rychlost vyšší.
4. Připojte napájení jednotky k elektrické síti
Hotovo, vše by mělo fungovat správně, bránu by mělo být možné úspěšně otevřít a zavřít i v případě výpadku proudu.
Technické parametry záložní baterie pohonu NICE PS124
| Typ | 24V baterie s nabíječkou pro napájení pohonu brány v případě výpadku proudu |
|---|---|
| Technologie | Akumulace elektřiny v hermeticky uzavřené nádobě(bezúdržbové). |
| Napětí | 28 V při maximálním nabití 16 V při maximálním vybití (pak se baterie automaticky odpojí) |
| Aktuálně dodávané | při manévru 6 A první tři sekundy na začátku 8 A |
| Kapacita | 1,2Ah, což odpovídá přibližně 12 hodinám pohonu bez provozu nebo 5 minutám se zátěží 4 A (přibližně 10 manévrů) |
| Kompletní doba nabíjení | přibližně 16 hodin |
| Životnost baterie |
přibližně 4-6 let nebo |
| Provozní teplota |
-20°C až +55°C |
| Použití v kyselém, slaném nebo potenciálně výbušném prostředí | Ne |
| Instalace a zapojení | viz Instalace |
| Ochranná třída | IP30 |
| Rozměry (š × v × h) | 104 × 143 × 53 mm |
| Váha | 1,45 Kg |
Fotogalerie záložních zdrojů NICE PS124
| Zepředu | Zezadu | Zevnitř |
|---|---|---|
 |
 |
 |
Doplňkové parametry
| Kategorie: | Záložní zdroje |
|---|---|
| Hmotnost: | 2 kg |
