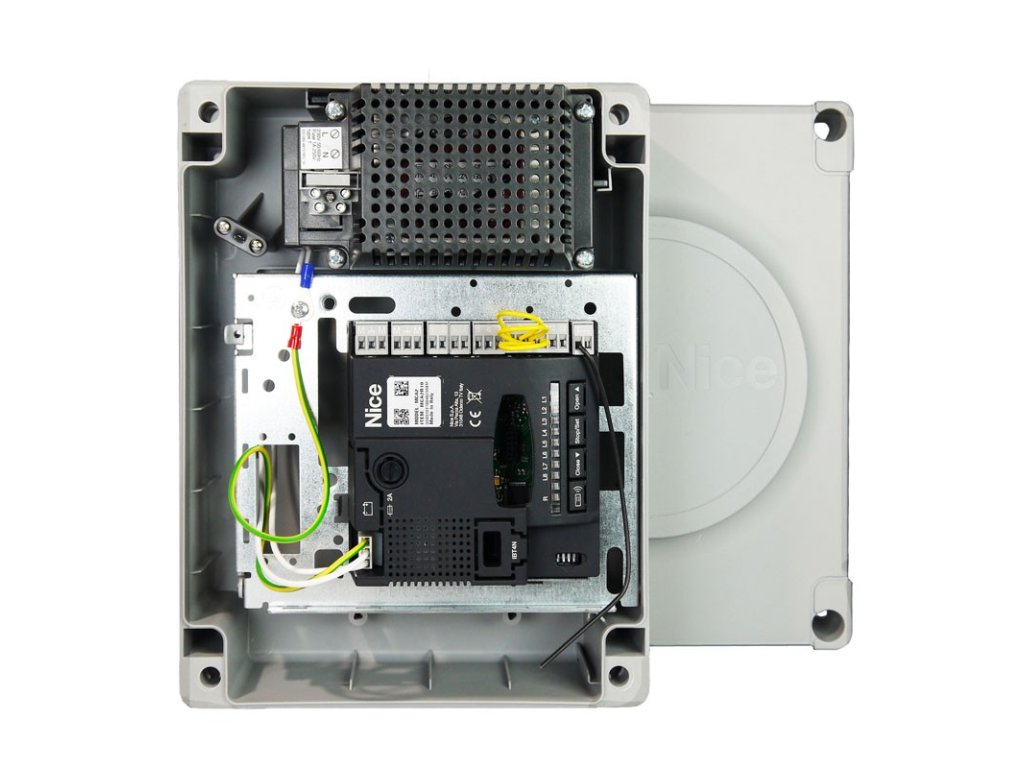

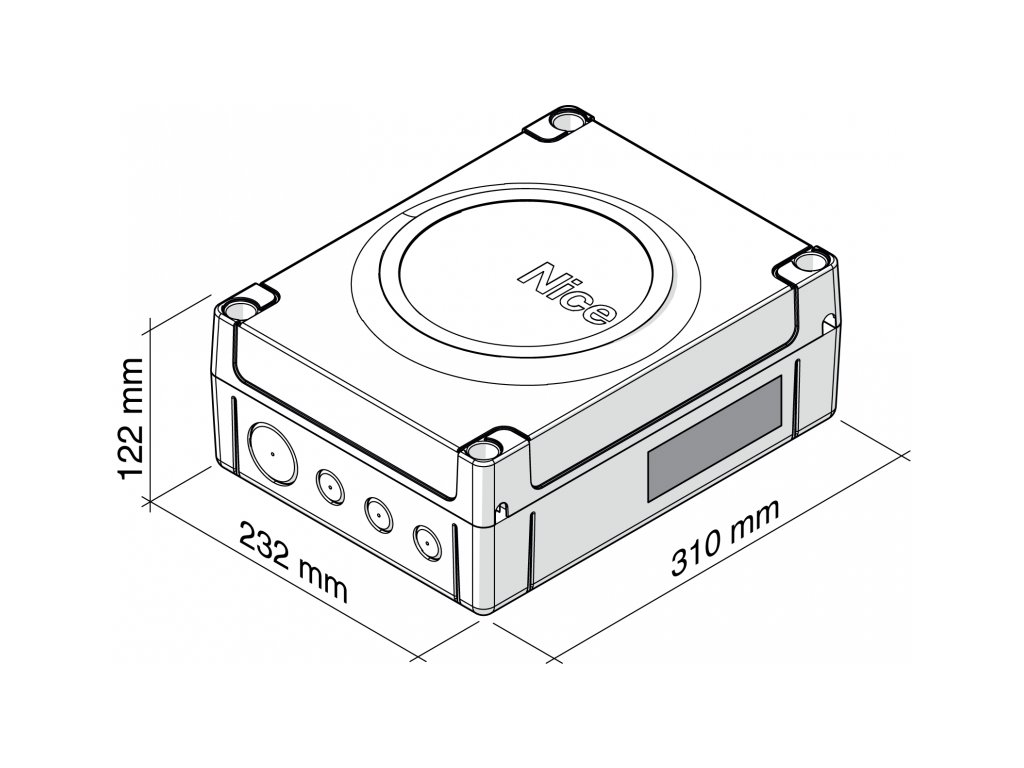

NICE Moonclever MC424LR10 - ovládací panel pro 24V pohony křídlových bran řady Wingo

Řídicí jednotka NICE MC424LR10 je nahrazena plně kompatibilním novějším modelem NICE MC424LR30. Rychlá navigace na této stránce: Kompatibilní příslušenství… Manuál… Osazení a montáž…, Kabeláž… Zapojení řídicí jednotky… - do sítě…, přídavných zařízení…, schéma zapojení… Fotobuňky… Rádiový přijímač… Spuštění řídicí jednotky… Vyhodnocení pohybu křídla brány… Programování řídicí jednotky pohonu… Připojení externích zařízení… Řešení potíží - podle povahy…, diagnostika pomocí LED diod… Speciální funkce… Montáž záložní baterie… Technické vlastnosti… NICE Moonclever MC424LR10 je řídicí jednotka pro automatizaci jednokřídlových nebo dvojkřídlových bran. Pohony, které jsou s ním kompatibilní, musí mít napájení 24 Vss. Klíčové schopnosti řídicí jednotky NICE MC424LR10 Řídicí jednotka synchronizovaně otevírá a zavírá (i zastavuje) dvojkřídlovou bránu, samozřejmě je možné obsluhovat i jeden motor brány jednokřídlové. Lze použít pro otevírání brány směrem dovnitř i ven. Bezdrátové dálkové ovládání pomocí ovladače (s anténou až 150–200 m). Bránu lze ovládat také drátově pomocí tlačítka, videovrátku a mnoha dalších příslušenství (objevte všechny způsoby otevírání brány). Bezpečný provoz díky: možnosti připojení fotobuněk chránících průjezd infračerveným paprskem, při jehož přerušení brána zastaví a začne se otevírat (nebo zavírat, nebo zastaví), dále díky integrované citlivosti na mechanické překážky, tedy při nárazu brány do předmětu nebo osoby motory netlačí dále, ale zastaví a jedou opačným směrem, a v neposlední řadě díky samotnému bezpečnému nízkému 24V napájení motorů a příslušenství. Se zapojenou záložní baterií brána při výpadku proudu zvládne klidně 10 manévrů. S připojeným elektrozámkem automaticky zablokuje bránu v zavřené poloze a křídla tím pádem nepruží, což oceníte hlavně u delších křídel nad 3 m. Stisknutím tlačítka řídicí jednotka sama pohybuje motory mezi plně otevřenou a plně zavřenou polohou a ukládá koncové polohy do paměti. Možnost resetování do továrního nastavení (ovladače se mažou zvlášť). Kompatibilita výhradně s taxativně vyjmenovanými pohony křídlových bran: Wingo (WG2024, WG3524, WG4024, WG5024) Too (TOO3024, TOO4524) X-Metro (XME2024) Řídicí jednotka MC424LR10 obsahuje řídicí modul MCA2R10, který je umístěn v typizovaném plastovém boxu Moonclever. Má v sobě zabudovaný přijímač rádiového signálu a zároveň zahrnuje konektor typu SM pro připojení dalšího přijímače rádiového signálu (SMXI, OXI, ...) z dálkových ovladačů (Flor, Era Flor, Era One, Era Inti, ...). Díky technologii 24V je vhodná i pro solární systém NICE Solemyo, který umožní napájení i v lokalitách bez přístupu ke zdroji elektrické energie. Také je možné řídicí jednotku napájet ze záložní baterie NICE PS124, která po několika hodinách od výpadku proudu umožní provedení několika manévrů otevření a zavření křídlové brány. Při nastavení pohotovostního režimu má řídicí jednotka s připojeným přijímačem rádiového signálu spotřebu jen 2W (při napájení z baterie PS124 nebo solárního systému Solemyo je spotřeba jen 0,1W). Diagnostika pomocí diagnostické LED diody. Automaticky po vyhodnocení délky křídla se nastaví intervaly zrychlení a zpomalení při otevírání a zavírání, dále je možné nastavit sílu, rychlost, otevření pro pěší atp. viz programování řídicí jednotky pohonu. Detekce překážek v průběhu pohybu křídla zajišťuje bezpečný provoz motorů. Řídicí jednotka NICE Moonclever MC424LR10 je vhodná pro klimatické podmínky na Slovensku a splňuje všechny evropské bezpečnostní normy. Příslušenství kompatibilní s jednotkou NICE Moonclever MC424LR10 K řídicí jednotce doporučujeme dokoupit kompatibilní volitelné příslušenství: Co Proč Typ Maják Maják signalizuje pohyb brány blikáním – vhodné při výjezdech se slabým výhledem. Dále má v sobě zabudovanou anténu – delší dosah ovladače. - Era Light (EL24, ELDC) - Lucy (LUCY24) - Moonlight (ML24T) Fotobuňky Při zavírání detekují překážku a zastaví pohyb – brána nenarazí do auta ani žádných osob. - Era Photocell (EPS, EPM, EPL) - BF - Moon (MOF, MOFO) Vysílač Pro dálkové ovládání brány. - FloR (Flo2R-s, Flo4R-s) - Era One (ON2E, ON4E, ON9E) - Era Flor (Flo2RE, Flo4RE) - Era Inti (INTI2) Přijímač Není nutný pro dálkové ovládání brány, neboť řídicí jednotka NICE-MCA2R10 už v sobě má jeden přijímač zabudovaný. - OXI - SMXI Anténa Pro lepší dosah ovladače. - integrovaná v majáku ML24T, EL24, ELDC - sólo anténa ABFKIT, nebo ABF Klávesnice Pokud byste zapomněli dálkový ovladač, případně pokud k Vám chodí více vozidel nebo osob a nechcete každému dávat ovladač, nebo otevírat sólo. - EDSWG Manuál k řídicí jednotce NICE Moonclever MC424LR10 Manuál řídicí jednotky NICE Moonclever MC424LR10 ke stažení zatím pouze v angličtině: Manuál k řídicí jednotce NICE Moonclever MC424LR10 Osazení řídicí jednotky NICE Moonclever MC424LR10 Osazení řídicí jednotky v typizovaném montážním boxu Moonclever je realizováno uchytením na čtyři šrouby: 1. Vyskrutkujte plastové šrouby krytu 2. Uchyťte box jednotky na čtyři hmoždinky Typická (volitelná) situace zapojení řídicí jednotky pohonu s příslušenstvím vypadá následovně: Seznam příslušenství Motor Wingo 24V Motor Wingo 24V (nemusí být) Maják se zabudovanou anténou Digitální klávesnice/Čtečka karet/Klíčový spínač Fotobuňky FOTO Fotobuňky na sloupku FOTO1 Fotobuňky v zakrytu FOTO2 Řídicí jednotka MC424LR10 Poznámka k fotobunkám: 5. FOTO Fotobuňky nemají efekt během otevírání, při zavírání brány a jejich přerušení spustí opačný chod otevírání. 6. FOTO1 Fotobuňky během otevírání i zavírání zastaví pohyb brány. 7. FOTO2 Fotobuňky nemají efekt během zavírání, při otevírání brány a jejich přerušení spustí opačný chod zavírání. Zapojení řídicí jednotky NICE Moonclever MC424LR10 Nezapomeňte před zapojením, odpojením a změnou zapojení pohonu, jak do sítě, tak přídavných zařízení, odstranit přívod elektrické energie, ať už na jističi, vytažením pojistky napájení, případně odpojením záložní baterie. Počkejte, dokud nezhasnou všechny LED diody. ...do sítě Pro základní fungování pohonu je nutné pouze dotáhnout do řídicí centrály pohonu přívod elektrické energie. Odšroubujte držák kabelů C Zapojte fázi na svorkovnici A na svorku označenou L Zapojte nulák na svorkovnici A na svorku označenou N Přišroubujte zem k bodu B označenému T ...prídavných zařízení Do řídicí jednotky mohou být připojena následující přídavná zařízení: A. Konektor napájení 24V B. Konektor pro připojení záložní baterie NICE PS124, nebo solárního systému NICE Solemyo. C. Pojistka řídicí jednotky typu F 2A D. Konektor NICE SM pro přijímač rádiového signálu (např. SMXI, OXI) E. Připojení primárního motoru M1 (začíná první při zavírání a pokud není připojen, řídicí jednotka automaticky vyhodnotí bránu jako jednokřídlovou) F. Připojení sekundárního motoru M2 (začíná první při otevírání) G. Výstup na maják H. Výstup indikátoru brány, nebo elektrozámku (podle nastavení v programování) I. Napájení 24 Vdc pro příslušenství, pohotovostní režim a FOTOTEST L9...L13. LED diody vstupů OK LED dioda "OK" L1..L8 Programovací LED diody LR Dioda programování dálkových ovladačů M. Vstupy pro připojená zařízení, fotobuňky, tlačítka atd. N. Vstup antény (např. ABF, ABFKIT, nebo zabudovaná v majáku ML24T) O. Přepínače výběru modelu motoru Q. Konektor IBT4N pro diagnostiku a programování (pro profesionální použití) R. Pojistka napájení S. Svorkovnice napájení (L=fáze, N=nulák) T. Připojení uzemnění U. Držák přívodního kabelu P1, P2, P3 Programovací tlačítka P4. Tlačítko programování dálkových ovladačů Standardní schémata zapojení: Zapojení kabeláže do svorkovnic řídicí jednotky může být realizováno třemi hlavními způsoby: S pohotovostním režimem Bez pohotovostního režimu Bez FOTOTESTu S FOTOTESTem Po jedné minutě od posledního manévru přejde řídicí jednotka do úsporného režimu šetření energie, kdy vypne všechny vstupy a výstupy. Identifikace aktivovaného pohotovostního režimu je signalizována LED diodou OK (LED P1), která bliká pomaleji (jednou za 4 sekundy), než obvykle (jednou za sekundu). Pohotovostní režim je povinný pro zapojení se solárním systémem NICE Solemyo a také při zapojení záložní baterie NICE PS124. Zapnutí bez pohotovostního režimu a bez FOTOTESTU. Zařízení má standardní spotřebu energie a manévr se spustí i v případě, že bezpečnostní fotobuňka selže. FOTOTEST funguje tak, že před provedením manévru zkontroluje správnou funkčnost fotobuněk FOTO, FOTO1 a FOTO2 (tj. každá fotobuňka je napájena samostatně). Pokud fotobuňka nefunguje správně, manévr se nespustí. Pokud se některé fotobuňky nepoužívají, musí být svorka připojena ke vstupu 8 (společný vstup). Zapojení s pohotovostním režimem je standardní, jeho použití je vyloučeno pouze při zapojení s FOTOTESTem. Funguje to tak, že je zapnutý buď pohotovostní režim, nebo FOTOTEST, nebo ani jedno z toho. Kabeláž k jednotlivým svorkám Řídicí jednotka NICE MCA2 centrály NICE Moonclever MC424L umožňuje následující vstupy a výstupy pro přídavná zařízení: Vstup Účel Popis Typ kabelu L-N-I Napájení Hlavní přívod elektřiny. 3×1,5 mm2 1-3 Motor M1 Napájení primárního motoru M1. 3×1,5 mm2 1-3 Motor M2 Napájení sekundárního motoru M2 (pokud nebude připojen, řídicí jednotka automaticky vyhodnotí bránu jako jednokřídlovou). 3×1,5 mm2 4-5 Maják Výstup pro jeden výstražný maják NICE LUCY24 (nebo NICE ML24T) s jednou 24 V 25 W žárovkou. 2×1 mm2 6-7 Indikátor brány S.C.A., nebo Elektrozámek Připojení na indikátor otevřené brány S.C.A. 24 Vdc, maximálně 5 W nebo elektrozámek 12 Vac, maximálně 25 VA. S.C.A.: 2×0,5 mm2 Elektrozámek: 2×1 mm2 8 +24 Vdc - s pohotovostním režimem - s FOTOTESTom (plus +) Dva účely, které se navzájem vylučují: 1. Společné napájení +24 Vdc pro všechna zařízení při použití pohotovostního režimu 2. Napájení +24 Vdc maximálně 100 mA pro fotobunky TX (vysílač) při použití FOTOTESTu. Pokud není použit ani pohotovostní režim, ani FOTOTEST, tak se nepoužívá a místo něj se používá vstup č. 11. 1×0,5 mm2 9 0 Vdc (mínus -) Napájení 0 Vdc (mínus) pro příslušenství 1×0,5 mm2 10 24 Vdc - bez pohotovostního režimu (plus +) Používá se Napájení pro příslušenství (24 Vdc, maximálně 200 mA), bez pohotovostního režimu. Pokud je použit pohotovostní režim, nepoužije se a místo něj se použije vstup 8. Napájení +24 Vdc maximálně 100 mA pro fotobunky RX (přijímač) při použití FOTOTESTu; pokud není použit FOTOTEST, jsou z něj napájeny všechny fotobunky. 1×0,5 mm2 11 Společný vstup Společný vstup pro příslušenství (+24 Vdc), používá se bez použití pohotovostního režimu. 1×0,5 mm2 12 STOP Vstup pro zařízení, která zastavují pohyb brány. Je možné připojit zařízení: Libovolný počet normálně rozpojených zařízení zapojených paralelně Libovolný počet normálně sepnutých zařízení zapojených sériově Dva zařízení s konstantním odporem 8,2 kΩ zapojená paralelně Více zařízení s konstantním odporem 8,2 kΩ zapojených do kaskády s celkovým odporem 8,2 kΩ Trojkombinaci paralelně zapojeného normálně rozpojeného zařízení s normálně sepnutým zařízením sériově zapojeným se zařízením s konstantním odporem 8,2 kΩ. 1×0,5 mm2 13 FOTO Vstup pro bezpečnostní zařízení, např. fotobunky, tlakové lišty. Přerušení během manévru způsobí, že se křídlo začne pohybovat opačným směrem nebo se zastaví. Připojují se sem normálně sepnutá zařízení. 1×0,5 mm2 14 FOTO1 Vstup pro bezpečnostní zařízení, např. fotobunky, tlakové lišty. Přerušení během manévru způsobí, že se křídlo začne pohybovat opačným směrem nebo se zastaví. Připojují se sem normálně sepnutá zařízení. 1×0,5 mm2 15 Krokování Vstup pro zařízení, která krokují pohyb brány (viz Krokování pohybu brány). Je možné připojit normálně rozpojená zařízení (NO). 1×0,5 mm2 16 AUX Pomocný vstup. 1×0,5 mm2 17-18 Anténa vstup pro anténu rádiového přijímače. Anténa je obvykle zabudována do výstražného majáku, např. NICE ML24T, případně je možnost samostatné externí antény NICE ABFKIT. Stíněný koaxiál: RG58 Zapojení klíčového spínače Řídicí centrála NICE Moonclever MC424L je kompatibilní se všemi klíčovými spínači v naší nabídce. Zapojení může být realizováno minimálně dvěma standardními způsoby: STOP a Krokování Krokování a pomocný vstup Otočení klíče doleva okamžitě zastaví pohyb brány. Otočení doprava krokuje pohyb brány. Poznámka: pokud chcete aktivní pohotovostní režim, připojte ALT na svorku č. 8 místo svorky č. 11. Otočení doleva vykoná příkaz naprogramovaný pro pomocný vstup (částečné otevření jednoho křídla, částečné otevření obou křídel, otevřít, zavřít, vyvolat FOTO2). Otočení doprava krokuje pohyb brány. Zapojení vstupu STOP Řídicí centrála NICE Moonclever MC424L může být naprogramována dvěma způsoby rozpoznávání vstupu STOP: Normálně uzavřené kontakty (NC) - zařízení, která při vyhodnocení rozevřou kontakt a dají tak řídicí jednotce příkaz provést zastavení brány Zařízení s konstantním odporem 8,2 kΩ (např. tlakové lišty) - řídicí jednotka monitoruje odpor a v případě, že výška odporu vykloní ze standardní hodnoty, řídicí jednotka zastaví pohyb brány. Tímto způsobem mohou být kombinovány normálně uzavřené kontakty (NC), normálně otevřené kontakty (NO) a zařízení s konstantním odporem 8,2 kΩ (např. tlakové lišty) podle následující tabulky: Typ prvního zařízení NO NC 8,2 kΩ Typ druhého zařízení NO NC 8,2 kΩ Zapojení vstupu S.C.A – indikátor otevřené brány, nebo elektrozámek U tohoto vstupu mohou být naprogramovány dvě možnosti chování: 1. Indikátor otevřené brány 2. Elektrozámek Žárovka připojená na vstup S.C.A. při otevírání brány bliká pomalu a při zavírání rychle. Pokud je brána otevřená, žárovka svítí, pokud je brána zavřená, žárovka nesvítí. Chování lze nastavit. Zároveň s každým otevřením je po dobu tří sekund do elektrozámku vyslán signál k uvolnění. Pojistky řídicí centrály V pohonu se nacházejí dvě pojistky: napájení (typ: T 1 A 250 V) a řídicí jednotky (typ F 2 A 250 V). Fotobuňky pohonu Připravujeme. Spuštění řídicí jednotky Po zapojení řídicí centrály do elektrické sítě by se měly rychle na pár sekund rozblikat všechny LED diody a následně by měl být dosažen následující stav: Napětí cca 30 Vdc (při použití záložní baterie 24 Vdc) na vstupech 9–10. LED dioda P1 bliká v jednosekundových intervalech. Pokud došlo ke změně na vstupech, kontrolka LED dvakrát rychle po sobě zabliká. LED diody pro normálně uzavřené kontakty (NC) budou svítit a diody pro normálně otevřené kontakty budou zhasnuté, viz obrázek: Diody budou svítit podle následujícího klíče: Vstup Typ vstupu Stav LED STOP STOP NC L1 svítí Konstantní odpor 8,2 kΩ L1 svítí FOTO NC L2 svítí FOTO1 NC L3 svítí Krokování NO L4 nesvítí AUX NO – Částečné otevření I. L5 nesvítí NO – Částečné otevření II. L5 nesvítí NO – Otevřít L5 nesvítí NO – Zavřít L5 nesvítí NC – Aktivní FOTO2 L5 svítí Jednotlivé LED diody by se měly rozsvěcovat a zhasínat podle toho, jak se mění stav zařízení do nich připojených. Po stlačení tlačítka P2 by měly oba motory vyvolat krátké otevření, přičemž se jako první pohne primární křídlo. Manévr přerušte opětovným stisknutím tlačítka P2. Pokud se křídla neotevřou, ale zůstanou stát nebo se začnou zavírat, je třeba změnit polaritu motorů. Pokud se jako první pohne sekundární křídlo, nastavte přepoj dle obrázku: Primární křídlo motor M2 Primární křídlo motor M1 Vyhodnocení pohybu křídla brány Pro správné fungování pohybu brány (konkrétně výpočtu rozběhové a dojezdové dráhy a částečného otevření) si řídicí jednotka musí sama zjistit délku oblouku otevírání křídel brány. Při této operaci bude pohon pohybovat bránou od dorazu k dorazu a zaznamená délku intervalu otevření brány. Poznámka: Pokud jste již fázi vyhodnocení pohybu křídla brány absolvovali, je nutné před opětovným vyhodnocením smazat paměť řídicí jednotky. Před samotným vyhodnocením pohybu křídla brány zkontrolujte, zda zařízení zapojená na vstupech STOP, FOTO a FOTO1 jsou v pořádku a správně zapojena. Pokud se některá z nich během vyhodnocování aktivuje, je třeba proces znovu opakovat. Křídla brány by měla být v ideálním případě otevřena přibližně do poloviny, čehož dosáhnete odemknutím pohonů, jejich ručním posunutím do polootevřené polohy a opětovným uzamknutím. Po zablokování motoru vždy křídlem trochu pohněte rukou, aby se motor zablokoval. V zásadě však nezáleží na tom, v jaké poloze jsou křídla před vyhodnocením. Prvotní spuštění řídicí jednotky (nebo vyhodnocení po resetu) Nastavte/zkontrolujte nastavení přepínačů výběru modelu pohonu podle tabulky 2.6 v manuálu k řídicí jednotce. Pozn.: tj. motor WG2024: 1-nahoru, 2-dolů, 3-nahoru, 4-nahoru; WG3524: 1-dolů, 2-dolů, 3-nahoru, 4-nahoru; TOO3024: 1-nahoru, 2-dolů, 3-dolů, 4-nahoru; TOO4524: 1-dolů, 2-dolů, 3-dolů, 4-nahoru; nespecifikovaný model: 1-dolů, 2-nahoru, 3-nahoru, 4-nahoru Manuálně odblokujte křídla, dejte je do polohy mezi otevřenou a zavřenou (otevření na cca. 45°), pohony opět zablokujte a trošku potáhněte křídla, aby zaskočily motory. Stiskněte současně druhé (STOP/SET) a třetí (CLOSE) tlačítko na ovládací jednotce, až se křídla začnou pohybovat, uvolněte je. Křídla provedou následující posloupnost (vyhodnocování pohybu křídel lze kdykoli přerušit stlačením tlačítka STOP): Obě křídla se kousek otevřou. Pozn.: Pokud by šla opačným směrem, tj. by se kousek zavřela, bude nutné přerušit manévr stlačením tlačítka STOP, odpojit řídicí jednotku z napájení a na obou motorech prohodit polaritu. Pokud by se jeden začal otevírat a druhý zavírat, bylo by nutné pouze změnit polaritu motoru, který se začal zavírat. Obrácení polarity znamená, že v rámci trojsvorky motoru daného motoru prohodíte kabely mezi svorkami + (plus) a - (minus). Spodní křídlo se zcela uzavře. Pozn.: Pokud by začalo křídlo, které nechcete (tj. horní), bude nutné přerušit manévr stlačením tlačítka STOP, odpojit řídicí jednotku z napájení a prohodit celé motorové trojsvorky M1 a M2 mezi sebou. Horní křídlo zcela uzavřete. Horní křídlo se začne otevírat a krátce po něm se otevře i spodní křídlo. Pozn.: Pokud čas zpoždění nestačí, lze jej změnit v programování, viz kapitola 5.2.2 dioda L6 "Zpoždění křídla" Obě křídla se kompletně otevřou. Spodní křídlo se začne zavírat a horní křídlo ho následuje. Křídla se zcela zavřou a řídicí jednotka uloží jejich koncové polohy do paměti. Hotovo. Všechny výše uvedené fáze musí proběhnout jedna po druhé bez vašeho zásahu. Pokud některá fáze neprobíhá v pořádku, zastavte ji stlačením tlačítka P1 a případně upravte nastavení a proces opakujte. Programování řídicí jednotky pohonu Řídicí jednotka MC424L umožňuje naprogramovat více funkcí, ať už zapnutí/vypnutí funkce programováním úrovně I., nebo nastavením předvoleného parametru programováním úrovne II. Programování může zpočátku vypadat poněkud těžkopádně a nesrozumitelně, ale jakmile pochopíte dva základní principy, s trochou představivosti se v nabídce rychle zorientujete. V podstatě jde o pochopení skutečnosti, že programování se provádí pomocí tří tlačítek (tlačítka P1, P2 a P3) a jim odpovídajících LED diod (LED diody P1, P2 a P3) a kontrolních LED diod L1, L2, L3, L4 a L5. Funkce jednotlivých tlačítek a indikace LED diod závisí na programovací úrovni, ve které se nacházíte. Řídicí jednotka MCA2 obsahuje tři tlačítka pro ovládání a programování pohonu: Tlačítko P1 P2 P3 Řídicí jednotka umožňuje naprogramovat 1 přímou funkci a 10 zapínatelných/vypínatelných funkcí a 5 nastavitelných funkcí (z toho na pomocném vstupu AUX je dalších 5 zapínatelných/vypínatelných funkcí): Přímá funkce Přímá funkce je jedna a to rychlost pohybu brány, která se v normálním provozním režimu (tj. ne programovacím) přepíná stlačením tlačítka P3: Funkce Zapnutá (Dioda P3 svítí) Vypnutá (Dioda P3 nesvítí) Rychlost pohybu rychlá rychlost (přednastavená) pomalá rychlost Zapínatelné funkce Zapínatelných funkcí je 10 a nastavují se v programování úrovně I. (přednastavené hodnoty jsou zvýrazněny tučným písmem): Funkce Zapnutá (Dioda svítí) Vypnutá (Dioda nesvítí) Automatické zavírání Po nastavené délce pauzy se brána automaticky začne zavírat. Pohyb brány probíhá pouze po zadání příkazu dálkovým ovladačem, klíčovým spínačem, tlačítkem apod. Kondominium Má smysl, pokud pohon ovládají více uživatelů, kteří mohou kolidovat, tj. jeden začne otevírat, druhý chce otevírat také, ale protože se brána již otevírá, tak se začne zavírat apod. Po prvním příkazu open jsou tedy všechny ostatní příkazy ignorovány, dokud není brána otevřena. Ovládání brány probíhá krokováním: Otevřít > Zastavit > Zavřít > Zastavit > Otevřít Předblikání Maják bliká tři sekundy, až poté se začne pohyb brány. Pohyb začíná okamžitě, stejně jako blikání majáku. Zavřít po přerušení fotobuněk Má smysl pouze tehdy, když je nastaveno automatické zavírání. Po průchodu přes fotobunky (tj. fotobunky jsou přerušeny a znovu sepnuty) se brána začne zavírat již po čtyřech sekundách, např. po výjezdu vozidla. Brána se začne zavírat až po uplynutí nastavené délky pauzy automatického zavírání. Zpoždění sekundárního křídla Nastavuje, zda se sekundární křídlo začne pohybovat se zpožděním. To dává smysl, když jedno křídlo při pohybu může přiskřípnout druhé. Stejně tak v případě použití elektrozámku. Zpoždění lze nastavit v procentech v programování úrovně II. Obě křídla se začnou pohybovat současně. Pohotovostní režim/Fototest Aktivuje výstup na svorkě č. 8: Zapnutý pohotovostní režim, nebo zapnutý fototest. V jednom okamžiku může být aktivní pouze jedna funkce, kterou nastavíte pomocí správného schématu zapojení. Deaktivuje výstup na svorkě č. 8: Vypnutý pohotovostní režim a vypnutý fototest. Indikátor otevřené brány/Elektrozámok Výstup na svorkě 6-7 bude fungovat pro elektrozámek, což znamená, že během prvních tří sekund při otevírání brány bude tento zámek uvolňovat. Výstup na svorkě 6-7 bude fungovat pro indikátor otevřené brány. Způsob blikání lze nastavit, viz programování úrovně I. Odstupňování blikání indikátoru otevřené brány Odporový vstup STOP Propoj mezi Společným vstupem a Vstupem STOP bude nastaven na konstantní odpor 8,2 kΩ (+25 % -25 %) pro např. bezpečnostní tlakové lišty. Více viz Vstup STOP. Do Vstupu STOP můžete připojovat normálně uzavřená (NC) zařízení, která po rozepnutí obvodu okamžitě zastaví pohyb brány. Těžká brána Pohony se budou chovat k bráně jako k těžké, což znamená, že řídicí jednotka upraví akceleraci a zpomalení pohybu adekvátním způsobem. Řídicí jednotka bude bránu považovat za lehkou bránu. Odstupňování blikání indikátoru otevřené brány Žárovka připojená na vstup S.C.A. při otevírání brány bliká nepravidelně - čím je brána blíž otevření, tím bliká rychleji, čím je blíž zavření, tím bliká pomaleji. Žárovka připojená na vstup S.C.A. při otevírání brány bliká pomalu a při zavírání rychle. Pokud je brána otevřená, žárovka svítí, pokud je brána zavřená, žárovka nesvítí. Nastavitelné funkce Nastavitelných funkcí je 5 a jsou to (přednastavené hodnoty jsou zvýrazněny tučným písmem): L1 svítí L2 svítí L3 svítí L4 svítí L5 svítí žádná nesvítí Délka pauzy – Nastaví, za jakou dobu se má brána po otevření zavřít. Má smysl pouze při aktivním automatickém zavírání. 5 sekund 10 sekund 20 sekund 40 sekund 80 sekund – Pomocný vstup AUX – Zapíná nebo vypíná dalších 5 funkcí. Částečné otevření I – otevře pouze celé primární křídlo Částečné otevření II – otevře obě křídla do poloviny Pouze otevírání – krokuje příkazy v sekvenci Otevřít > Zastavit > Otevřít Pouze zavírání – krokuje příkazy v sekvenci Zavřít > Zastavit > Zavřít Fotobuňky FOTO2 – aktivuje funkcionalitu fotobuněk FOTO2 Vstup AUX (svorka č. 16) se nepoužívá Odpojení motoru po zavření – Po dorazení na koncový doraz při zavírání motor ještě kousek tlačí, aby bránu ideálně zavřel. Tato funkce nastaví dobu zpětného chodu, aby motor netlačil na křídla i během zavřeného stavu. žádné odpojení 0,3 sekundy 0,7 sekundy 1,3 sekundy 2 sekundy – Síla motoru – Motory jsou vybaveny citlivostí na tření, vítr, kolísání el. sítě. Proto v případě těchto zvýšených hodnot mohou detekovat překážku, i když tam není. Nastavení vyšší síly toto riziko eliminuje. Nízká síla Nižší síla Střední síla Vyšší síla Vysoká síla Nejvyšší Zpoždění druhého křídla – Nastaví procentuální zpoždění sekundárního křídla. Procenta se počítají ze standardní dráhy, kterou křídlo urazí. 5 % 10 % 20 % 30 % 40 % – Programování Úroveň I. Předpokladem je, že řídicí jednotka se nachází v normálním režimu, což ověříte tak, že LED dioda P1 pomalu bliká a LED dioda P3 nesvítí. Do programování úrovně I. se následně dostanete stlačením a podržením tlačítek P1+P2 na tři sekundy, až zablikají všechny LED diody. LED dioda P1 přestane blikat a začne svítit. Bravo, nacházíte se v programování úrovně I. na „Obrazovce I“. Na „Obrazovku II“ se dostanete stlačením tlačítka P3 a stejně tak zpět na „Obrazovku I“. To, na které „Obrazovce“ se nacházíte, zjistíte podle stavu LED diody P3, viz tabulka. Obrazovka I LED P1 svítí, LED P3 nesvítí L1 L2 L3 L4 L5 Automatické zavírání Kondominium Předblikání Zavřít po přerušení fotobuněk Zpoždění sekundárního křídla Obrazovka II LED P1 svítí, LED P3 svítí také L1 L2 L3 L4 L5 Pohotovostní režim/Fototest Indikátor otevřené brány/Elektrozámek Odporový vstup STOP Těžká brána Odstupňování blikání indikátoru otevřené brány Stlačením tlačítka P1 se posouváte po LED diodách směrem doprava. Až dojdete na pátou diodu L5, začnete znovu od první diody L1, tedy jako byste cyklovali výběr. Aktuálně rozsvícená kontrolka LED bude blikat. Pokud je blikání krátké, funkce není aktivní, pokud je blikání delší, funkce je aktivní. Mezi krátkým a delším blikáním přepínáte jednorázovým stlačením tlačítka P2. Až nastavíte všechny hodnoty na požadované blikání (a tím pádem aktivaci, resp. deaktivaci funkce), stlačením a podržením tlačítek P1+P2 na tři sekundy programování uložíte a navrátíte se do normálního režimu. Eventuálně, pokud jste se vším spokojeni a nechcete nic měnit, nebo se vracíte z programování úrovně II, nebo jednoduše chcete ukončit programování bez uložení, stačí stlačit a držet tlačítko P1 na tři sekundy. Dále máte možnost vstoupit do programování úrovně II. stlačením a podržením tlačítka P2 na tři sekundy. Předtím však musíte vybrat funkci, u které chcete změnit parametr. Programování Úroveň II. Předpokladem je, že se řídicí jednotka nachází v programování úrovně I. na „Obrazovce I“, což ověříte tak, že LED dioda P1 svítí a LED dioda P3 nesvítí. Vyberte si požadovanou funkci, kterou chcete změnit: L1 L2 L3 L4 L5 Délka pauzy Pomocný vstup AUX Odpojení motoru po zavření Síla motoru Zpoždění druhého křídla Nastavte se na požadovanou diodu opakovaným jednorázovým stlačením tlačítka P1, podobně jako v programování úrovně I. Do programování úrovně II. se následně dostanete stlačením a podržením tlačítka P2 na tři sekundy. LED dioda P1 přestane svítit a začne rychle blikat. Hurá, jste v programování úrovně II. Opakovaným jednorázovým stlačením tlačítka P2 se nastavíte na hodnotu parametru, kterou chcete nastavit, a poté stlačte jedenkrát tlačítko P1 pro návrat do programování úrovně I. Pro uložení musíte ještě stlačit a držet tlačítka P1+P2 na tři sekundy (v programování úrovně I.). Pro odchod bez uložení stiskněte a držte tři sekundy pouze tlačítko P1. Není to tak složité, že? Princip spočívá v pochopení, že i když se stále díváte na pět diod a tři tlačítka, podle signalizace diod P1 a P2 víte, kde se aktuálně nacházíte. Možná pomůže tabulka stavů, které mohou nastat: LED P1 Svítí Bliká Bliká rychle LED P3 Nesvítí Programování úroveň I. "Obrazovka I" Normální režim Programování úroveň II. Svítí Programování úroveň I. "Obrazovka II" - - Pro představu ještě celé schéma programování (kliknutím otevřete plnou velikost): Pokud si nevíte rady, neváhejte se obrátit na naši technickou podporu pro pohony NICE. Připojení dodatečných externích zařízení k pohonu S pohotovostním režimem Bez pohotovostního režimu + - + - Svorka č. 8 Svorka č. 9 Svorka č. 10 Svorka č. 9 Pokud potřebujete připojit k pohonu dodatečná zařízení, která vyžadují externí napájení (např. indikační osvětlení, klíčový spínač, čtečky karet atd.), připojte zařízení podle informací vedle. Dodávané napětí je 30 Vdc -30 % až +50 % (při použití záložní baterie 24 Vdc) s maximálním proudem 200 mA. Speciální funkce řídicí centrály Smazání paměti (reset) řídicí jednotky NICE MC424LR10 Pozn. tento postup smaže pouze paměť řídicí jednotky, dálkové ovladače v ní zůstanou uloženy. Současně stlačte a držte první (OPEN) a druhé (CLOSE) tlačítko. Když všechny LED diody L1..L8 zablikají (po cca 3–4 sekundách), tak je pusťte. Počkejte pět sekund a řídicí jednotka bude v továrním nastavení. Chcete-li zkontrolovat, zda byla paměť správně vymazána, odpojte ústřednu od elektrické sítě (nebo vytáhněte pojistku napájení F1) a počkejte, dokud nezhasnou všechny kontrolky LED. Po opětovném připojení k elektrické síti by měly všechny kontrolky LED v případě úplného resetu přibližně šest sekund blikat. Pokud kontrolky LED blikaly pouze tři sekundy, vymazání pravděpodobně nebylo úspěšné a musí se opakovat. Řešení potíží s pohonem. Pokud vám je cokoli nezrozumitelné, nebo máte jakékoli jiné potíže, klidně se obraťte na naši technickou podporu pro pohony NICE. Podle povahy problému Během montáže (nebo v případě selhání pohonu) můžete narazit na některé z následujících problémů: Potíž Možné řešení Žádná LED dioda nesvítí Prověřte, zda je řídicí jednotka napájena. Zjistit to můžete přeměřením na vstupech 9–10 na svorkovnici s hodnotou cca 30 Vdc, nebo 24 Vdc při napájení z baterie. Zkuste přeměřit obě pojistky a případně je vyměňte za nové se stejnými vlastnostmi. LED dioda P1 bliká pravidelně, ale stav LED diód L1 až L5 neodpovídá připojeným zařízením Na chvíli odpojte řídicí centrálu z elektrické sítě (nebo vyjměte pojistku napájení F1) a počkejte, až zhasnou všechny LED diody, je možné, že jste zaseknuti v programovací fázi. Následně zkontrolujte všechny zapojení zařízení na vstupech 11 až 16. Neváhejte je všechny odpojit a znovu připojit metodou vyloučení. LED P1 blikne každé 4 sekundy Řídicí jednotka je v pohotovostním režimu Fáze vyhodnocení pohybu křídla se nechce spustit Fáze vyhodnocení pohybu křídla se spustí pouze v případě, že jste ji ještě nevykonali, nebo pokud není vymazaná paměť. Pokud máte nesprávně vyhodnocený pohyb brány, budete muset nejprve paměť vymazat. Fáze vyhodnocení pohybu křídla ještě nikdy nebyla vykonána a přesto se nechce spustit, nebo se chová nestandardně Jako první zjistěte, zda všechna připojená a bezpečnostní zařízení fungují správně. Ujistěte se, že během vyhodnocování pohybu křídla nedojde ke spuštění žádného zařízení. Před samotným vyhodnocením musí LED diody kontaktů svítit správně a LED dioda P1 musí blikat jedenkrát za sekundu. Fáze vyhodnocení pohybu křídla proběhla korektně, ale manévr se nespustí Zkontrolujte, zda LED diody bezpečnostních zařízení FOTO, FOTO1 a případně FOTO2 (pokud jsou zapojeny) a dále LED diody zařízení Krokování a pomocného vstupu AUX svítí během příkazu pohybu. Pokud máte aktivní funkci FOTOTEST, ale fotobuňky nefungují správně, diagnostická LED dioda čtyřikrát zabliká. Brána se hýbe, ale během pohybu zastane a začne se hýbat do opačného směru I. Fotobuňky se zavádějí. Je více možností: Spouštějí se fotobuňky FOTO během zavírání Spouštějí se fotobuňky FOTO1 během otvírání, nebo i zavírání Spouštějí se fotobuňky FOTO2 během otvírání Zkontrolujte zapojení fotobuněk a příslušné LED diody. II. Druhou možností je, že brána je pro obsluhu příliš těžká nebo je blokována tlakem větru. V tomto případě pohon detekuje zvýšenou spotřebu a vyhodnotí situaci jako překážku (pohyb brány lze zastavit i ručně). Diagnostická LED dioda blikne jedenkrát, pokud překážku vyhodnotil motor M1, a dvakrát, pokud překážku vyhodnotil motor M2. Řešení jsou dvě: 1. Nastavení těžké brány na aktivní: První stupeň (LED P1 svítí): druhá část (LED P3 svítí) Aktivovat LED L4 Těžké brány 2. Nastavení ampérometrie (tj. síly motoru) na minimální citlivost (tj. maximální sílu): Druhý stupeň V parametru Ampérometrická citlivost (síla motoru) nastavit na Všechny LED zhasnuté: stupeň 6 (max. amperometrika) Diagnostika pomocí LED diody P2 Připravujeme. Montáž záložní baterie k řídicí jednotce NICE MC424L. Záložní baterie NICE PS124 není standardní součástí dodávky pohonu, ale je možné ji doobjednat. Použije se v případě výpadku proudu, kdy z něj bude napájen pohon brány. Baterie je průběžně dobíjena z elektrické sítě. 1. Odklopte pojistku uchycení řídicí jednotky 2. Zdvihněte držák řídicí jednotky 3. Odklopte řídicí jednotku 4. Zasuňte baterii pod řídicí jednotku 5. Zaklopte pojistku uchycení řídicí jednotky 6. Vyloupněte plastovou krytku konektoru 7. Zapojte do konektoru kabel baterie 8. Zapojte kabel do konektoru na baterii. Technické vlastnosti řídicí centrály NICE Moonclever MC424L. Model NICE Moonclever MC424L. Typový popis: Elektrická řídicí centrála pro automatický provoz křídlových bran. Dodávána včetně řídicí jednotky NICE MCA2, ale bez rádiového přijímače. Napájení 230 V (+10 % -10 %) 50/60 Hz. Příkon 170 W. Záložní zdroj: možnost dokoupit a osadit záložní baterii NICE PS124. Výstup pro maják: pro jeden maják 24 Vdc s žárovkou max. 25 W (např. NICE Lucy LUCY24, NICE Moonlight ML24T). Výstupní indikátor (S.C.A.) – pro jednu 24 Vdc, max 5 W žárovku (výstupní napětí +50 % -30 %), může ovládat malé relé – nebo pro jeden 12 Vac, max 25 W elektrozámek. Výstup FOTOTEST 24 Vdc max 100 mA. Výstup příslušenství 24 Vdc max 200 mA. Vstup STOP pro normálně uzavřené a pro zařízení s konstantním odporem 8,2 kΩ? Rádiový přijímač: bez přijímače, konektor „SM“ pro přijímače NICE SMXI, NICE OXI apod. Vstup pro anténu 50 Ω pro koaxiální kabel RG-58 (nebo podobný). Pracovní čas: automatické vyhodnocení. Délka pauzy: programovatelná na 5, 10, 20, 40, 80 sekund. Odpojení motoru po zavření: programovatelné na 0; 0,3; 0,7; 1,3; 2 sekundy. Zpoždění křídla při otevírání: programovatelné na 5, 10, 20, 30, 40 % pracovního času. Zpoždění křídla při zavírání: automatické vyhodnocení. Výstup motoru M1 pro Wingo WG2024, WG3524, WG4024, WG5024. Výstup motoru M2 pro Wingo WG2024, WG3524, WG4024, WG5024. Maximální délky kabeláže: napájení 230 V 30 m, solární sada Solemyo 3 m, motory 10 m, ostatní vstupy/výstupy 30 m, maják 10 m, S.C.A. 30 m, elektrozámek 10 m, anténa 20 m (doporučeno méně než 3 m). Provozní teplota -20 °C až +50 °C. Použití v slaných, kyselých a potenciálně výbušných prostředích: ne. Ochranná třída IP54. Rozměry 232×310×122 (š×d×v). Hmotnost 4,1 kg. Upozornění! Dostupná náhrada – nová řídicí jednotka MCA2R30. Nová řídicí jednotka MCA2R30 nahrazuje jednotku MCA2R10, jejímž předchůdcem byla jednotka MCA2. Řídicí centrála NICE MC424LR30 je vybavena řídicí jednotkou NICE MCA2R30 se zabudovaným rádiovým přijímačem. Kompatibilní je s motory Nice: WG2024, WG3524, WG4024, WG5024, TOO3024, TOO4524 a XME2024. Změny v řídicí jednotce NICE MCA2R30 oproti MCA2R10: Nové pořadí výstupů, které jsou jinak nezměněné. Nový konektor pro připojení záložní baterie pomocí nového kabelu CABLA11. Přibude totiž nový záložní zdroj PSS124. Vylepšená diagnostika. Nižší spotřeba energie v klidovém režimu. UPOZORNĚNÍ: Všechny programovací procedury zůstávají oproti starší řídicí jednotce MCA2R10 nezměněné.
