NICE Road RD400 - samostatný pohon pro posuvné brány (A)

Pohon NICE Road RD400 je určen pro posuvné brány s hmotností do 400 kg a šířkou průjezdu do 8 m (doporučená maximální délka 5 m). Má elektromechanický vypínač. Pohon je nevratný. Podrobné technické parametry ". Manuál ke stažení ».

Napájení: řídicí jednotka RD400 se připojuje k 230 V AC; motor pracuje na 24 V DC. Pohon má integrovaný rádiový přijímač a podporuje volitelnou záložní baterii NICE PS124.

(Je tento disk pro mě vhodný?)
Srovnání s ostatními disky:

Porovnání pohonů NICE Road RD400 a Robus RB400 / RB600

RD400 používá klasické reléové zapojení příslušenství. Robus RB400 a RB600 jsou starší modely s rozhraním BlueBUS; výběr tedy závisí také na požadované hmotnosti a délce křídla a na kompatibilitě příslušenství.

NICE Silniční RD400

• Max. hmotnost: do 400 kg
• Max. délka křídla: do 8 m

24 V DC motor; konvenční reléové vstupy; integrovaný rádiový přijímač.

Volitelná baterie PS124.

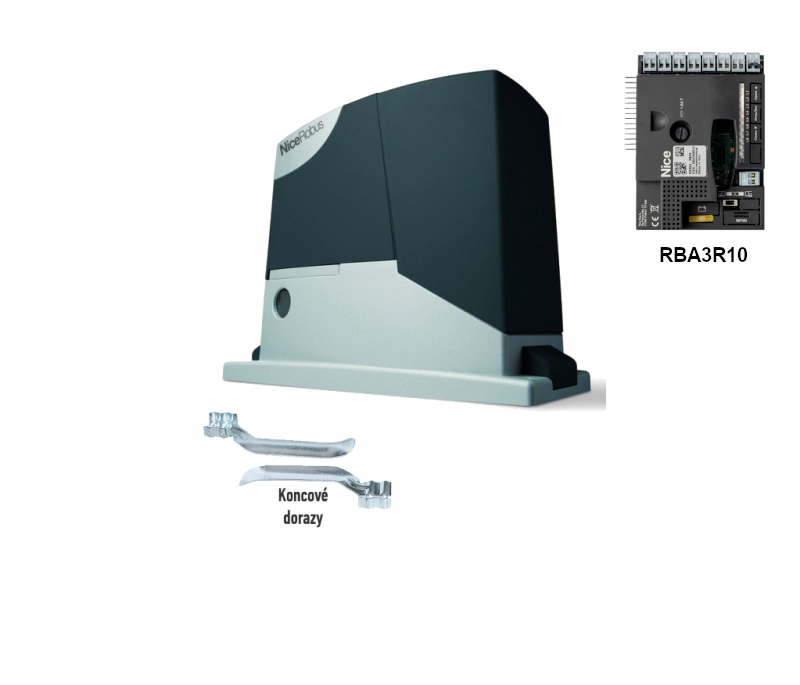

NICE Robus RB400

• Max. hmotnost: do 400 kg
• Max. délka křídla: do 7 m

Elektromechanický koncový spínač; rozhraní BlueBUS.

Aktuální nástupce: Robus RBS400.

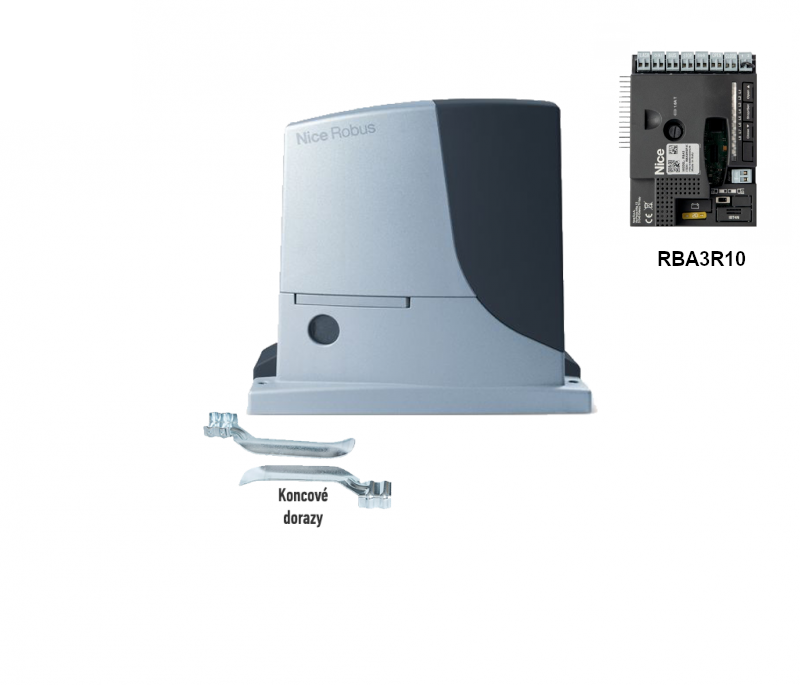

NICE Robus RB600

• Max. hmotnost: do 600 kg
• Max. délka křídla: do 8 m

Elektromechanický koncový spínač; rozhraní BlueBUS.

Aktuální nástupce: Robus RBS600.

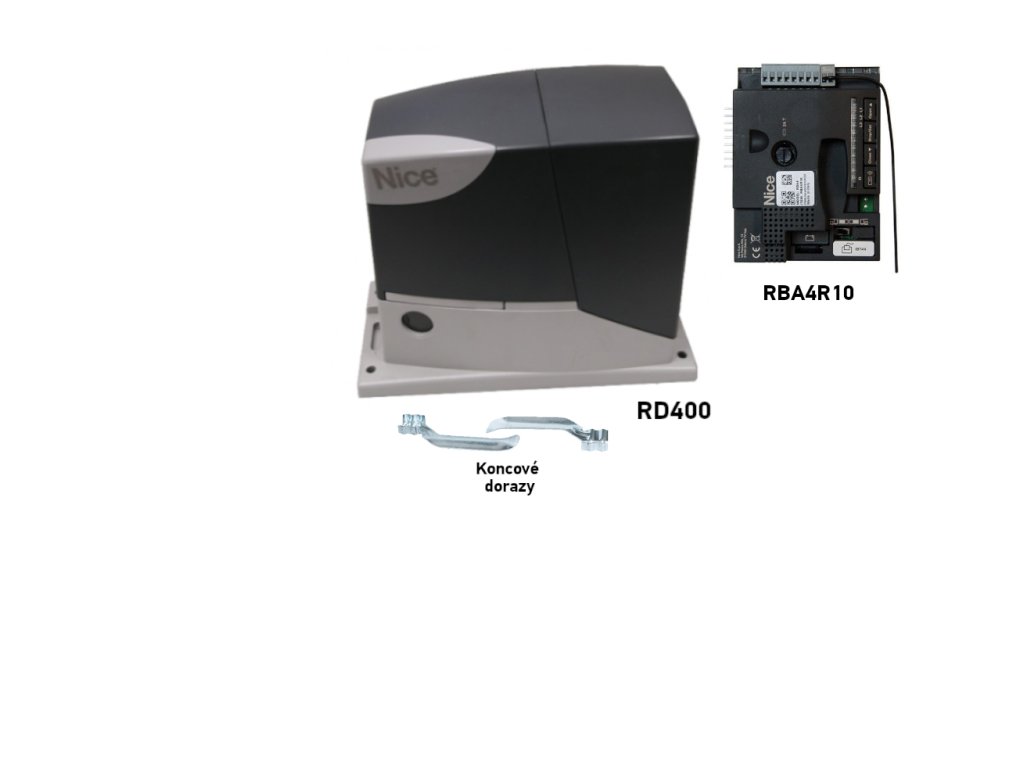

Tento produkt - samostatný pohon posuvné brány NICE Road RD400 (náš kód NICE-RD400-A) obsahuje:

• elektromechanický pohon NICE Road RD400 s nosností 400 kg a maximální délkou křídla 8 m a se zabudovanou (ale vyjímatelnou) řídicí jednotkou RBA4R10 se zabudovaným přijímačem rádiového signálu (pokud chcete bránu na dálkové ovládání, není nutné dokoupit přijímač zvlášť).

• 2 × odblokovací klíč pro ruční ovládání pohonu (nutný v případě výpadku napájení)
• komponenty pro montáž pohonu, kotevní prvky a držák, zarážky pro koncový spínač pohonu
• instalační příručka

Sady za zvýhodněnou cenu včetně pohonu NICE Road RD400:

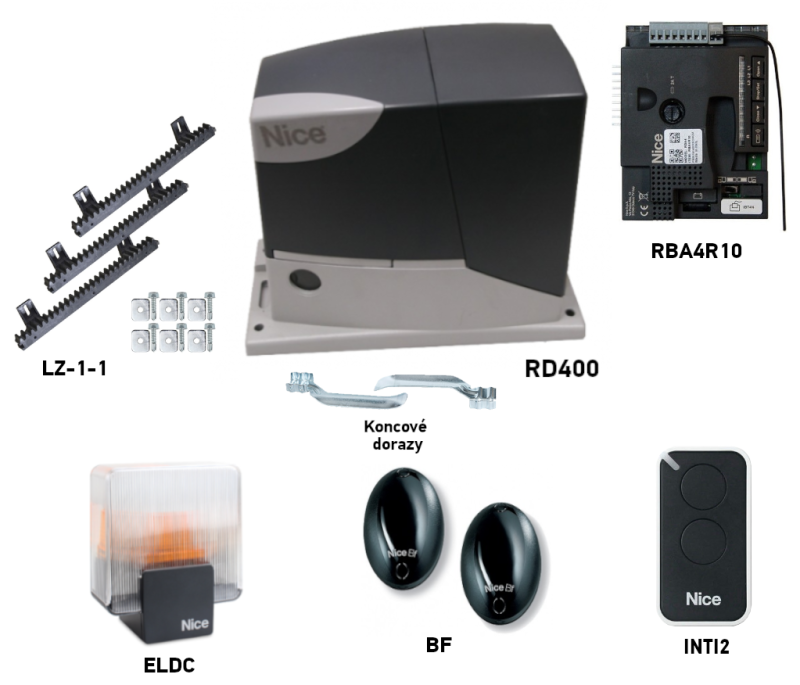

Sada pohonu s příslušenstvím "	Pohonná sada s příslušenstvím a zubatým hřebenem "
Pohon Road do 400 kg, ovladač, fotobunky, maják. Detail a cena ".	Pohon ROAD do 400 kg, ozubený hřeben, ovladač, fotobunky, maják. Detail a cena ".
Sada pro výrobu samonosných vrat "	Sada pro výrobu kolejové brány "
Vozíky s 5 ložisky, C-profil 5m Fe, rampa, kapsa, vedení, pohon, ozubený hřeben. Detail a cena ».	Kola Ø90 mm, 3x3m Zn kolejnice, spodní dorazy, vedení, pohon, ozubený hřeben Detail a cena ».

NICE Road RD400 je kompaktní elektromechanický pohon určený pro automatizaci posuvné brány v privátním prostředí.

Pohon je vhodný pro automatizaci posuvných bran do hmotnosti 400 kg a délky křídla 8 m. Hodnoty platí za podmínek stanovených výrobcem, jako jsou povětrnostní podmínky, teplotní rozdíly, tuhost vrat a především snadný pohyb vrat. Ne vždy je to možné nebo to nelze vždy ovlivnit, proto doporučujeme ideální použití pohonu NICE Road RD400 pro brány ve výši 60 % těchto hodnot. Další informace naleznete v kapitole Výběr jednotky.

RD400 má samostatné vstupy pro bezpečnostní fotobunky. Počet napájených párů závisí na jejich skutečném odběru a zapojení; limity a schémata jsou v části Fotobunky.

Teplotní podmínky mohou omezit dostupný provoz pohonu. Podrobnosti o pracovních limitech jsou v části Výběr pohonu.

Nastavitelná rychlost, síla a čas pauzy automatického zavírání pohonu a další, viz Programování.

Diagnostika pomocí výstražného majáku.

Modul ozubeného kola 4 je kompatibilní s ozubenými koly z naší nabídky.

Příslušenství kompatibilní s NICE Road RD400

Doporučujeme také zakoupit kompatibilní volitelné příslušenství pro pohon nebo zvolit některou z již sestavených nákladově efektivních sad:

Externí Wi-Fi/GSM moduly, přístupové klávesnice a čtečky karet se připojují přímo jen tehdy, pokud jejich výstup poskytuje vhodný bezpotenciálový NO kontakt pro vstup SbS. Jiné výstupy vyžadují vhodné rozhraní a samostatné napájení. Podívejte se také na GSM a Wi-Fi moduly.

NICE Road RD400 v kostce

RD400 má integrovaný rádiový přijímač. Popsaná deska má čtyři tlačítka a podporuje volitelnou baterii NICE PS124. Při výpadku sítě lze bránu také ručně odblokovat.

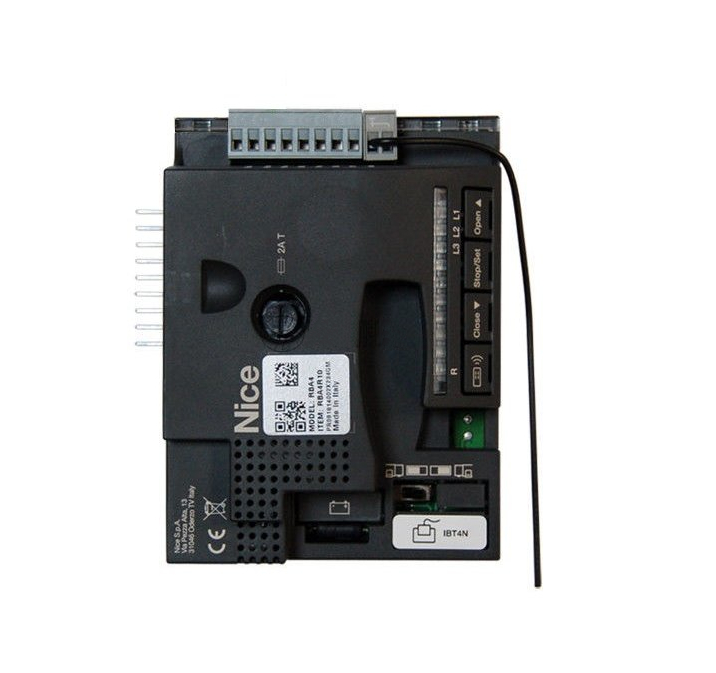

Řídicí jednotka zobrazená na této produktové stránce je NICE RBA4R10. NICE v návodu k této generaci RD400 uvádí desku RBA4; prodávaná deska na obrázku má označení RBA4R10, které v tomto návodu není výslovně uvedeno. Následující číslování svorek a postupy vycházejí z tohoto manuálu. Pro prodávanou RBA4R10 je třeba jejich shodu ověřit podle jejího vlastního návodu nebo potvrzení výrobce. Před prací vždy ověřte označení desky a svorek. Kliknutím obrázek zvětšíte.

Výběr pohonu – je pohon NICE Road RD400 vhodný pro moji bránu?

Brána se musí dát po odblokování plynule posouvat rukou po celé dráze. Zadrhávání, poškozené vozíky nebo kolečka a nesprávně umístěný hřeben se opravují před nastavením síly. Hmotnost sama o sobě neurčuje odpor brány.

Jeden cyklus znamená otevření a zavření. Limity podle délky se násobí podílem podle hmotnosti; při počítání celých cyklů se zaokrouhluje dolů. Například 6 m / 350 kg: 16 × 0,70 = 11 celých cyklů za hodinu, nejvýše 8 bezprostředně za sebou. Současně platí limit 50 cyklů denně a nejvýce 9 minut nepřetržitého provozu. Teplotní podmínky mohou dostupný provoz dále omezit.

Omezení pohonu NICE Road RD400

Pro běžnou rezervu při výběru náš obchod doporučuje nejvíce přibližně 5 m a 250 kg. Je to obchodní doporučení; konkrétní bránu musí posoudit technik. Následující tabulka odlišuje toto doporučení od hranic výrobce.

Údržba pohonu

Životnost pohonu závisí na mechanice brány, zatížení, prostředí a údržbě. Servis proveďte alespoň každých šest měsíců nebo po nejvíce 10 000 pohybech od posledního servisu, podle toho, co nastane dříve.

Osazení pohonu NICE Road RD400

U kolejové brány se pohon obvykle osazuje nízko, v úrovni podkladu. U samonosné brány bývá ozubený hřeben výše, proto se pohon zvedne na kotvících prvcích nebo vhodné konzole. V obou případech se výška nastaví podle hřebenu tak, aby jeho hmotnost neležela na pastorku a po celé dráze zůstala vůle 1–2 mm. Důležitý je rovný základ, pevné kotvení a volný ruční pohyb brány.

Kabeláž

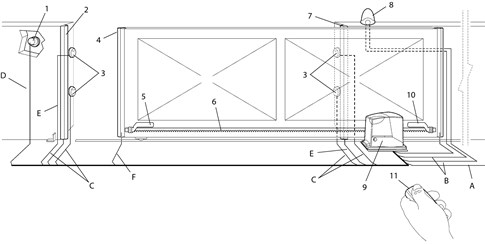

Rozmístění příslušenství podle originálního manuálu RD400. Počet bezpečnostních prvků určuje posouzení konkrétní brány.

Rozmístění zařízení: malá písmena označují zařízení, velká písmena kabelové trasy. Kliknutím obrázek zvětšíte.

Seznam příslušenství

Seznam kabeláže

Kabely musí být vhodné do daného prostředí a jejich trasy musí oddělovat síťové napětí od ovládacích obvodů. Reléový RX potřebuje kromě napájecího páru také vodiče bezpečnostního kontaktu.

Montáž

Podívejte se na „Do jaké výšky mám osadit pohon“.

Ozubený hřeben a jeho doraz

Princip pohybu vrat spočívá v převodu točivého momentu hnacího kola na lineární pohyb pomocí ozubeného kola na ozubeném hřebenu pohonu. Nejčastěji používané typy hřebenů jsou dva:

	Nylonový hřeben (případně s ocelovou výztuhou ) - připevněný k bráně pomocí samořezných šroubů přes oka. Ideální použití pro relativně lehčí a kratší brány. Pohyb je tichý díky tření ocelového ozubeného kola a nylonového hřebenu.
	Ocelový hřeben - se k bráně připevňuje přivařením závitových držáků, do kterých se hřeben přišroubuje. Používá se pro delší a těžší brány. Pohyb je mírně hlučnější kvůli tření ocelového ozubeného kola o ocelový hřeben.

Je důležité, aby byl modul hnacích zubů kompatibilní s modulem ozubeného kola. Pohon NICE Road RD400 má modul se 4 zuby.

Po osazení hřebene zkontrolujte vůli a nastavte oba dorazy koncových spínačů.

1. Po celé dráze nastavte vůli 1–2 mm mezi hřebenem a pastorkem. Hmotnost křídla nesmí spočívat na pohonu.
2. Ručně přesuňte křídlo do otevření tak, aby zůstalo 2–3 cm před mechanickým dorazem. Posouvejte držák koncového spínače do jeho sepnutí, poté podle výrobce ještě nejméně o 2 cm ve směru otvírání a upevněte ho.
3. Stejně nastavte uzavřenou polohu v opačném směru. Mechanické dorazy brány musí zůstat funkční.
4. Dotáhněte uchycení a zkontrolujte volný pohyb po celé dráze. Až poté učte koncové polohy.

Vůle mezi hřebenem a pastorkem RD400. Kliknutím obrázek zvětšíte.

Odstup od mechanického dorazu a dodatečný posun držáku po sepnutí. Kliknutím obrázek zvětšíte.

Zapojení pohonu NICE Road RD400

Elektrické zapojení provádí kvalifikovaný technik. Před změnou vodičů, výměnou pojistek nebo zapojením modulů odpojte síť i případnou baterii a ověřte beznapěťový stav. Zabezpečte bránu proti nechtěnému pohybu.

...do sítě

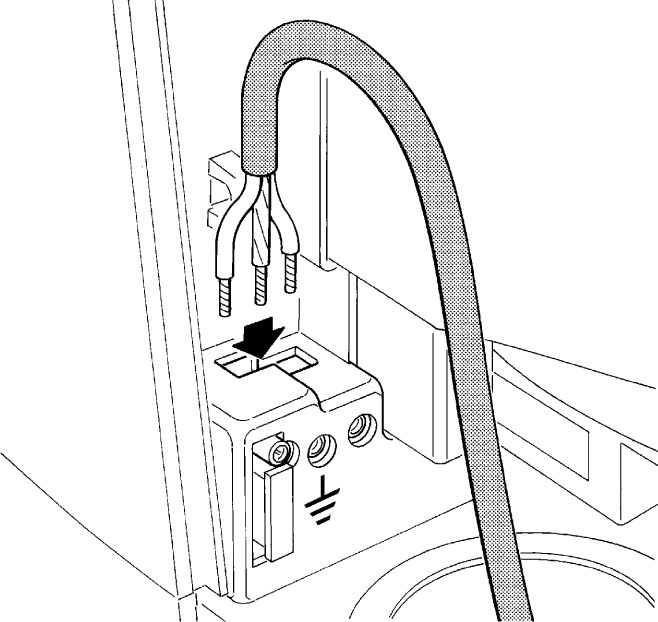

Tato verze RD400 je napájena 230 V AC, 50/60 Hz. Síťový přívod se nikdy nepřipojuje na nízkonapěťové svorky 1–8. Ochrany, odpojení a přívod dimenzuje elektrikář podle instalace.

...přídavných zařízení

Číslování níže vychází z návodu k desce RBA4. Prodávaná deska je označena RBA4R10; před zapojením porovnejte označení a popis svorek na své desce a řiďte se jejím vlastním návodem.

Více NC kontaktů STOP se zapojuje do série, více NO paralelně. Odporové hrany vyžadují předepsané kaskádové zapojení s jedním ukončením 8,2 kΩ. Bezpečnostní vstupy se nepřeklenují jako řešení poruchy. Po změně zařízení je nutno zopakovat učení a bezpečnostní zkoušky.

Pojistky pohonu

F1 chrání napájení pohonu; F2 chrání řídicí jednotku.

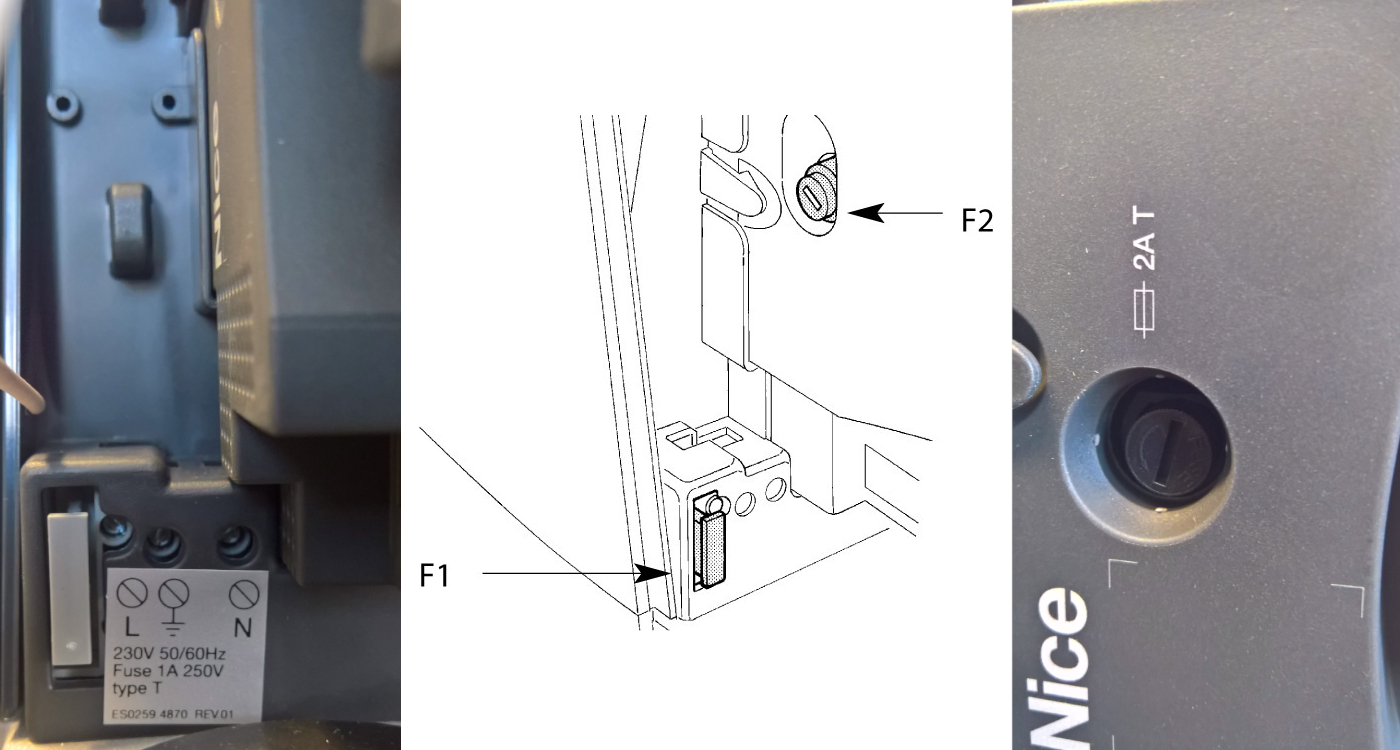

Umístění pojistek F1 a F2 v pohonu RD400. Kliknutím obrázek zvětšíte.

Pojistku nahrazujte stejným typem až po zjištění příčiny poruchy. Nezvyšujte hodnotu a pojistku nepřemostujte.

Standardní schéma zapojení:

Napájení příslušenství: svorka 1 je +24 V DC a svorka 4 je 0 V (−/GND), spolu nejvíce 100 mA. Vstupy SbS (1–2), STOP (3–4) a PHOTO (1–5) se ovládají kontakty; spínač EKS proto nemá vlastní +/−. Výstup FLASH pro maják používá svorky 7–8; v zobrazeném schématu k nim výrobce neuvádí polaritu. Při fototestu se napájení vysílače TX mění podle postupu níže.

Zapojení jednoho páru reléových fotobuněk EPM bez fototestu podle návodu k řídicí jednotce RBA4. Maják ELDC má oddělené připojení FLASH a antény; spínač EKS ovládá vstup SbS kontaktem C–NO. Bodka označuje elektrický spoj, křížení bez bodky spojem není. Barvy čar rozlišují obvody, neurčují barvy vodičů. Kliknutím obrázek zvětšíte.

Fotobuňky pohonu

Příklad je pro NICE EPM: TX je vysílač, RX přijímač. EPM má TX 1 = +, 2 = − a RX 1 = +, 2 = −, 4 = C, 5 = NC; RX 3 (NO) se v bezpečnostním obvodu nepoužívá. U jiného typu fotobuněk ověřte jeho vlastní číslování.

Zapojení bez funkce fototest

Zkontrolujte celkový odběr fotobuněk. Výstup 1–4 poskytuje nejvýše 100 mA. Jeden pár EPM odebírá přibližně 55 mA; dva páry bez fototestu by spolu odebíraly přibližně 110 mA a tento limit by překročily. Samotné sériové spojení kontaktů NC proto nestačí k připojení dalšího páru. Napájení více párů musí navrhnout technik podle jejich skutečného odběru a návodů.

Obě fotobuňky jsou trvale napájeny ze svorek 1–4. Bezpečnostní kontakt C–NC přijímače se připojuje mezi 1 a 5 řídicí jednotky.

Uvedené číslování je podle návodu k desce RBA4. Po zapojení zkontrolujte zarovnání fotobuněk a reakci brány při přerušení paprsku.

Zapojení s funkcí fototest

Při fototestu se mění napájení vysílače: TX 1 (+) jde na svorku 6 (spínaný výstup PHOTOTEST) a TX 2 (−) na svorku 4 (0 V/GND). Přijímač RX zůstává trvale napájen ze svorky 1 (+24 V DC) a 4 (−/GND); jeho kontakt C–NC se připojuje mezi svorky 1 a 5 jako při zapojení bez fototestu. Výstup PHOTOTEST má limit 100 mA. Před pohybem se testuje reakce bezpečnostního obvodu.

Režim připojených bezpečnostních zařízení se rozpoznává při učení poloh. Po změně zapojení učení zopakujte a ověřte, že při neúspěšném testu pohyb nezačne.

Použití fototestu s NICE EPM není v dostupných návodech jednoznačně potvrzeno. Manuál RD400 při fototestu vyžaduje aktivovat synchronizaci podle návodu fotobuněk; návod EPM však popisuje propojku SYNC pro více párů napájených střídavým proudem, zatímco RD400 napájí vysílač stejnosměrným proudem. Tabulka uvádí svorky podle manuálu RD400, nikoliv potvrzené nastavení EPM SYNC. Před použitím této kombinace požádejte o potvrzení společnost NICE nebo dodavatele. Výstup 1–4 RD400 má limit 100 mA.

Výběr směru pohybu brány

Směr určujte při pohledu ze strany pohonu směrem k bráně. Při otevírání doleva nastavte přepínač vlevo, při otevírání doprava vpravo.

Otevírání doleva, pohled ze strany pohonu. Kliknutím obrázek zvětšíte.

Otevírání doprava, pohled ze strany pohonu. Kliknutím obrázek zvětšíte.

Přepínač neměňte během pohybu. Před zásahem do otevřeného pohonu odpojte napájení; po změně směru znovu ověřte učení poloh.

Vyhodnocení délky křídla brány

Učení zjišťuje koncové polohy, připojení STOP a režim fototestu. Zopakujte ho po změně dorazů nebo bezpečnostních zařízení. Prostor pohybu musí zůstat volný.

1. Odblokujte pohon, přesuňte bránu přibližně do poloviny a znovu ji mechanicky zablokujte. Ověřte směrový přepínač.
2. Zapněte napájení. V klidu motor stojí, zelená LED OK bliká přibližně jednou za sekundu a maják je zhasnutý.
3. Současně podržte Close + Stop/Set; když se po přibližně třech sekundách začne pohyb, tlačítka pusťte.
4. První pohyb musí být zavírání. Pokud brána otevírá, zastavte učení tlačítkem Stop/Set, odpojte napájení a zkontrolujte směr.
5. Nechte dokončit cyklus zavření → otevření → zavření. Během učení blikají L2 a L3.
6. Po skončení učení zadejte povel SbS k úplnému otevření a poté další povel k úplnému zavření. Při tomto zkušebním cyklu zkontrolujte zpomalení přibližně 30–50 cm před koncovými spínači a zastavení 2–3 cm před mechanickými dorazy.

Pokud po skončení učení stále blikají L2 a L3, učení nebylo úspěšné. Zkontrolujte zapojení a diagnostiku, odstraňte příčinu a učení zopakujte.

Programování pohonu

Pohon Road Drive umožňuje naprogramovat více funkcí, a to buď povolením/zakázáním funkce pomocí programovací úrovně I, nebo nastavením výchozího parametru pomocí programovací úrovně II.

Na desce jsou čtyři tlačítka a čtyři programovací LED. U této generace se vstup do programování provádí podržením tlačítka Set přibližně tři sekundy.

Tlačítka a LED desky. L4(R) patří rádiovému přijímači. Kliknutím obrázek zvětšíte.

Programování Úroveň I.

Výchozí stav všech tří funkcí úrovně I je OFF. Krátké blikání při volbě znamená OFF, dlouhé ON.

1. Podržte Set přibližně 3 s a při blikání L1 ho pusťte.
2. Tlačítky Open / Close vyberte LED funkce.
3. Krátce stlačte Set pro změnu OFF / ON. V případě potřeby upravte další funkci.
4. Po 10 s bez stlačení se programování ukončí a změny zůstanou uloženy.

Seznam programovatelných zásuvných funkcí:

Programování Úroveň II.

Úroveň II nastavuje hodnotu parametru. Výběr parametru a výběr jeho hodnoty používají stejné LED ve dvou po sobě následujících krocích.

1. Podržte Set přibližně 3 s a při blikání L1 ho pusťte.
2. Tlačítky Open / Close vyberte parametr L1, L2 nebo L3.
3. Podržte Set. Po cca 3 s se rozsvítí LED aktuální hodnoty.
4. Stále držte Set a pomocí Open / Close vyberte novou hodnotu; poté Set pusťte.
5. Po 10 s bez stlačení menu skončí.

Seznam programovatelných nastavitelných funkcí:

Zvýšenou silou nenahrazujte opravu mechanického odporu brány. Po změně síly je třeba opakovat příslušná měření a bezpečnostní zkoušky.

Připojení dodatečných externích zařízení k pohonu

Speciální funkce pohonu

Stále otevřená brána

Pokud povel SbS trvá déle než 3 sekundy, vyvolá otevření bez ohledu na nastavenou sekvenci krokování. Dá se použít s vhodným časovým kontaktem pro udržení brány otevřené po určený čas.

Vynucený pohyb

Při poruše bezpečnostního zařízení výrobce popisuje nouzový pohyb s trvale drženým ovládáním. Použijte jej pouze s přímým výhledem na bránu, s volným prostorem a bez ohrožení osob. Poruchu je třeba co nejdříve opravit.

1. Zadejte povel. Pokud pohyb kvůli blokujícímu bezpečnostnímu zařízení nezačne, do 3 s zopakujte povel a držte jej.
2. Přibližně po 2 s se brána začne pohybovat pouze během držení povelu.
3. Uvolněním ovládání bránu ihned zastavíte. Tento režim nenahrazuje opravu bezpečnostních prvků.

Řešení problémů s pohonem

Pokud vám tyto kroky nepomohly, obraťte se na technickou podporu pro pohony NICE.

Podle povahy problému

Při montáži nebo poruše pohonu se mohou vyskytnout například tyto situace:

Diagnostika pomocí blikání majáku

Při normálním pohybu maják bliká v intervalech 0,5 s. Při poruše spočítejte sérii bliknutí oddělenou přibližně sekundovou pauzou. Stejné chyby signalizuje červená LED OK.

Diagnostika pomocí blikání LED diod

Na této desce je LED OK, nikoliv BlueBUS. Stav bezpečnostního vstupu ukazuje STOP; nastavení a rádio LED L1, L2, L3, L4(R). Jejich polohu ukazuje obrázek tlačítek.

Horizontální LED diody OK, STOP

LED L1–L4(R) u tlačítek

Manuální odblokování pohonu NICE Road RD400

Při výpadku napájení nebo poruše lze RD400 odblokovat dodaným klíčem a bránu ovládat rukou. Předtím zabraňte nechtěnému pohybu a odpojte zdroje napájení. Pokud se křídlo po odblokování samovolně pohybuje nebo zadrhává, vyžaduje opravu.

Levá část obrázku zobrazuje odblokování, pravá opětovné zablokování RD400. Kliknutím obrázek zvětšíte.

1. Otevřete kryt zámku, vložte a otočte klíč; vyklopte odblokovací rukojeť podle obrázku.
2. Bránu posouvejte rukou pomalu a pod kontrolou.
3. Pro opětovné zablokování zavřete rukojeť, otočte a vyjměte klíč a zavřete kryt. Ověřte záběr mechanismu před automatickým provozem.

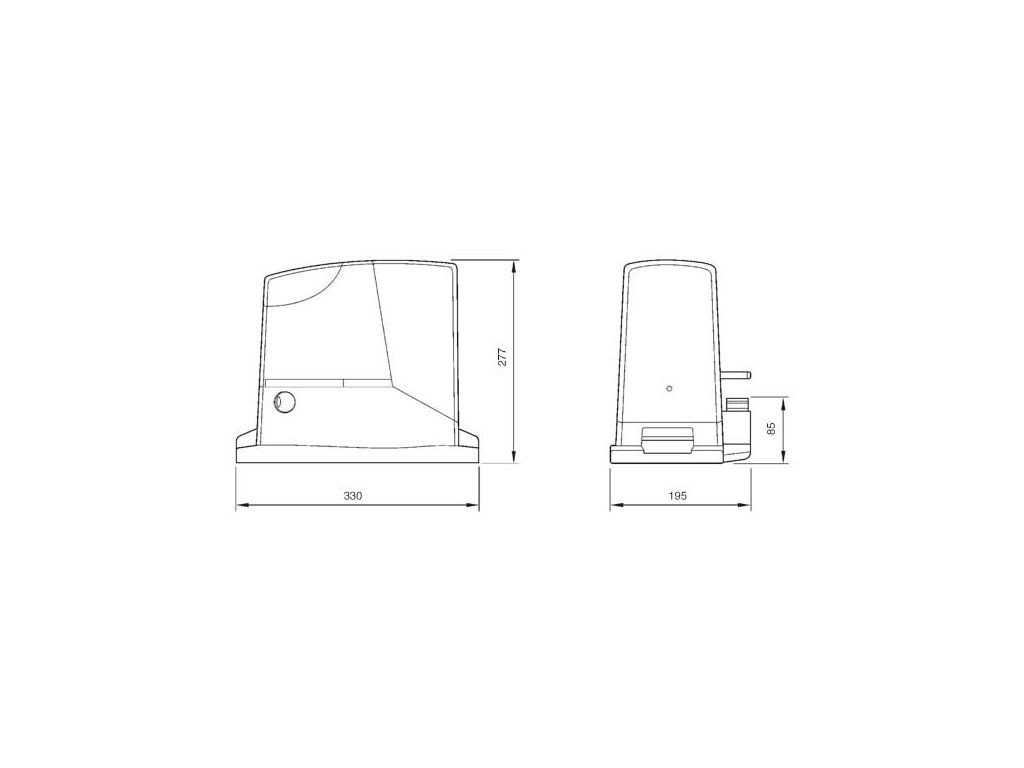

Technické vlastnosti pohonu NICE Road RD400

Technické vlastnosti vestavěného rádiového přijímače pohonu NICE Road RD400

Uložení dálkových ovládačů

Postup platí pro integrovaný přijímač čtyřtlačidlové generace desky RBA4. Před použitím na RBA4R10 je třeba potvrdit shodu tlačítek a režimů. Vyberte ovládač s podporovaným protokolem, například NICE ON2E nebo NICE FLO2RE, podle používané rodiny. Párovaní nevyžaduje vymazání dráhy brány.

Režim I – celý ovládač

1. Podržte Radio alespoň 5 s a pusťte ho při rozsvícené LED L4(R).
2. Do 10 s podržte první tlačítko ovládače alespoň 5 s a pusťte.
3. Tři bliknutí L4(R) potvrdí uložení. Bez dalšího uložení se režim ukončí po 10 s.

T1 = SbS, T2 = pěší přechod, T3 = otevření, T4 = zavření; dvoutlačítkový ovládač má pouze T1 a T2.

Režim II – jedno tlačítko

1. Krátce stiskněte Radio 1× pro SbS, 2× pro pěší přechod, 3× pro otevření nebo 4× pro zavření.
2. Zkontrolujte odpovídající počet bliknutí L4(R).
3. Do 10 s podržte požadované tlačítko ovládače alespoň 3 s; tři bliknutí potvrdí uložení.

Další přijímače a postupy porovnáte v našem přehledu párování ovládačů NICE. Pokud ovládač nelze uložit, ověřte také zámek rádiové paměti.

Resetování řídicí jednotky

Reset slouží k vědomému smazání nastavení, nikoliv jako povinný první krok. Při stojícím motoru podržte Open + Close přibližně tři s. Když se rozsvítí všechny LED, tlačítka pusťte. Po skončení blikají L1, L2 a L3. Je třeba zopakovat učení poloh, nastavení a bezpečnostní zkoušky. Uložené ovládače se tímto postupem nemažou.

Záložní baterie a servisní rozhraní

Pro RD400 této generace je určena volitelná baterie NICE PS124 s kapacitou 1,2 Ah a integrovaným nabíjením. Připojuje se až po dokončení montáže a programování, při odpojené síti. Po připojení je pohon napájen i bez sítě. Výdrž závisí na zatížení pohonu a stavu baterie.

Servisní programátor NICE OVIEW se připojuje přes NICE IBT4N do BusT4. Rozhraní zasouvejte při odpojených zdrojích.

Zkoušky, předání a údržba

• Ověřit otvírání, zavírání, zastavení, zpomalení a oba koncové spínače.
• Vyzkoušet každý pár fotobuněk, každý prvek STOP a fototest, pokud se používá.
• Ověřit síly a provést měření požadované pro konkrétní bránu; vysoká síla nesmí kompenzovat mechanickou chybu.
• Zkontrolovat odblokování, kryty, ochranné prvky a označení. Uživatelovi předat postup obsluhy a plán údržby.

Údržbu provádí technik alespoň každých šest měsíců nebo po nejvíce 10 000 pohybech od servisu. Uživatel udržuje prostor a fotobunky čisté; při neobvyklém hluku či trhavém pohybu automatizaci přestane používat. Při čištění dráhy odpojí i případnou baterii. Během pohybu sledujte bránu z bezpečné vzdálenosti. Přecházejte až poté, co je brána úplně otevřená a stojí. Děti nesmí bránu ovládat ani se v jejím okolí hrát.
