Sada pohonu NICE Toona 5024I pro dvoukřídlou bránu - jedno křídlo do 5m/600kg
Křídlo brány do 5 m / 600 kg
pohon, dálkové ovládání
Sada pohonu NICE Toona 5 TO5024I je určena pro automatizaci křídlových bran do délky křídla 5 m a hmotnosti až 600 kg. Pro hustý provoz. Pohon je založen na 24V technologii a má mechanický doraz otevírání PLA13. Pohon je nevratný. Pohony Toona jsou v současné době špičkou v automatizaci křídlových bran v soukromém i průmyslovém prostředí. Celá rodina Toona je spolehlivá a tichá. Podrobné technické parametry ". Manuál ke stažení ».

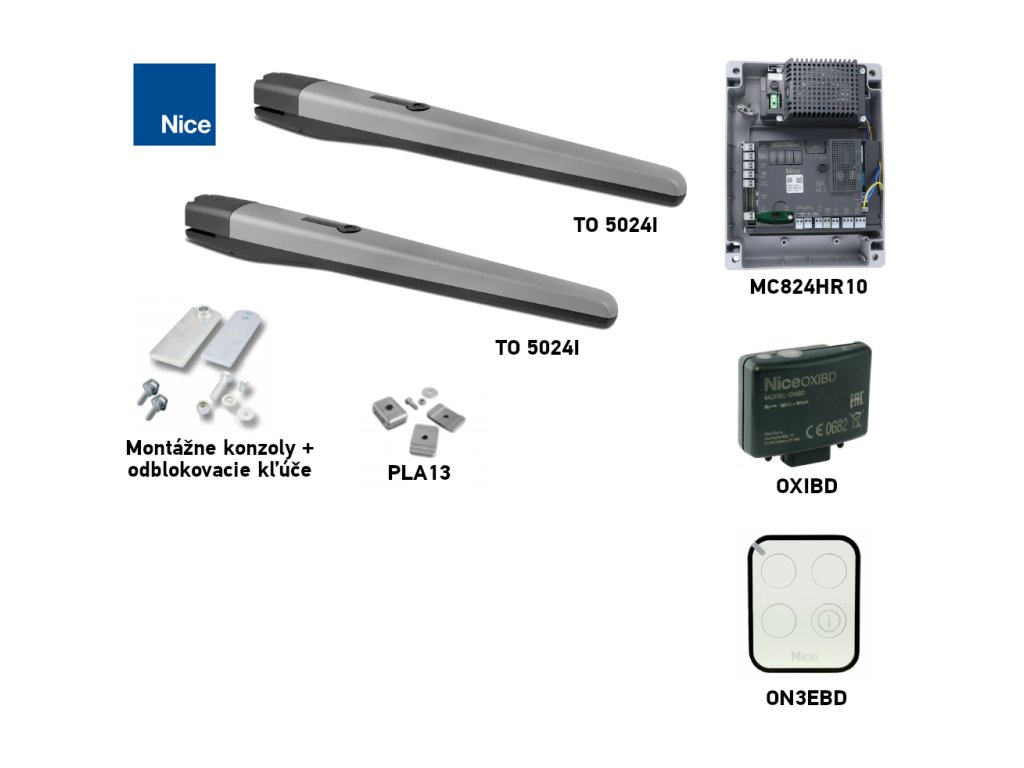

| Sada obsahuje: | NICE-TO5024I-B2 | |||
|---|---|---|---|---|
 |
2 × | Drive NICE Toona 5 TO5024I | NICE-TO5024I | |
|
Elektromechanický pohon NICE Toona TO5024I s nosností křídla brány až 600 kg a délkou křídla až 5 m. |
Detail  |
|||
 |
1 × | Ovládací panel NICE Moonclever MC824HR10 | NICE-MC824HR10 | |
|
Ovládací panel v konstrukční skříni Moonclever obsahující řídicí jednotku MCA1, která integruje pohony a příslušenství, je nezbytnou součástí automatizace. |
Detail |
|||
 |
1 × | Dálkové ovládání NICE Era One ON3EBD | NICE-ON3EBD | |
|
Dálkové ovládání se třemi tlačítky pro automatické dálkové ovládání brány. Můžete jím ovládat tři zařízení nebo zadávat tři typy příkazů jednomu zařízení. Technologie BD je obousměrná komunikace, díky níž může řídicí jednotka signalizovat aktuální stav brány (zelená - otevřeno, oranžová - otevřeno, červená - zavřeno). |
Detail |
|||
 |
1 × | Přijímač NICE OXIBD | NICE-OXIBD | |
|
Přijímač rádiového signálu z dálkových ovladačů. |
Detail |
|||
 |
2 × | Odemykací klíč | ||
|
V případě výpadku proudu slouží k odblokování pohonu, aby bylo možné bránu ručně posunout tlačením nebo tažením. |
||||
 |
1 × | Návod k instalaci NICE Toona 5 TO5024 | ||
|
Instalační příručka pro úspěšnou instalaci s názornými nákresy zapojení, pokyny pro programování a párování. |
Stáhnout |
|||
| 1 × | Příslušenství pro montáž | |||
|
Montážní součásti pohonu, přední a zadní držáky pro svařování, |
||||
Vlastnosti pohonu NICE Toona TO5024
Ovladač je vyroben z dvoudílného hliníkového tlakového odlitku s polyesterovou povrchovou úpravou odolnou proti povětrnostním vlivům. Všechny vnitřní pohyblivé části jsou vyrobeny z oceli, lehkých slitin a technopolymerů. Vodicí matice je vyrobena z bronzu, aby byla zajištěna dobrá pevnost a také tichý chod. Rozběhový kondenzátor je umístěn uvnitř pohonu, aby byla instalace co nejjednodušší. Pohony jsou rozměrově zpětně kompatibilní s předchozí řadou Moby a Pluto italského výrobce NICE, všechny uchycovací rozměry a průměry čepů jsou stejné. Pohon má technologii 24V, díky které je vhodnější pro situace s častějším použitím, než 230V verze, ale naopak není vhodný do větrného prostředí, hlavně u neprůhledných plných výplní bran.
Pohon má digitální indukční enkodér, díky kterému řídicí jednotka Moonclever MC824HR10 pohonu přesně ví, v jakém stupni otočení se motor nachází. Řídicí jednotka MC824HR10 je vybavena systémem BlueBus, která dovoluje jednoduché programování, automatické načítání koncových pozic, automatickou diagnostiku poruch, nastavení délky pauzy v režimu automatického zavírání, průchod pro pěší, zpomalení před koncovými polohami, dvojitý systém detekce nárazu do překážky, možný nouzový provoz při použití záložního zdroje PS324, vstup pro všechny typy bezpečnostních lišt pohonu a mnoho dalších.
Příslušenství kompatibilní s pohonem NICE Toona 5 TO5024I
Doporučujeme také zakoupit kompatibilní volitelné příslušenství pro jednotku:
| Co | Proč | Typ |
|---|---|---|
| Řídicí centrála |
Řídicí elektronika pohonu. |
|
| Maják | Signalizuje pohyb brány blikáním – vhodné při výjezdech se slabým výhledem. Obsahuje také anténu – delší dosah ovladače. |
Případně všechny majáky s napájením 12V-24V od jiných výrobců. |
| Fotobuňky | Při zavírání detekují překážku a zastaví pohyb – brána nenarazí do auta ani osob. | |
| Vysílač | Pro dálkové ovládání brány. | |
| Přijímač |
Pro dálkové ovládání brány. |
|
| Anténa | Pro lepší dosah ovladače. | |
| Klávesnice | Pokud zapomenete dálkový ovladač nebo máte více vozidel/osob a nechcete každému vydávat ovladač. | |
| Klíčový spínač | Ovládání brány klíčem přes spínač připojený kabeláží k pohonu. | |
| Elektrické zámky | Bezpečnostní elektrické zámky jsou synchronizovány s pohonem prostřednictvím řídicí jednotky. Po zadání příkazu k jízdě se nejprve odemkne elektrický zámek, poté se brána otevře a po zavření brány se elektrický zámek zamkne. Jsou vyžadovány pro křídla delší než 3 m. |
|
| Čtečky karet | Ovládání pohonu přiložením karty nebo klíčenky ke čtečce. |
|
| Záložní zdroj napájení | Při výpadku elektrické energie zachová chod brány. |
|
Manuál k pohonuNICE Toona 5 TO5024I a řídící centráleNICE Moonclever MC824H
Manuál k pohonuNICE Toona 4 TO5024I a řídící centráleNICE Moonclever MC824HR10 ke stažení zde:
Manuál k pohonu NICE Toona 5 TO5024I
Fotogalerie z jízdy NICE Toona
|
Ukázka instalace |
Ukázka instalace |
Ukázka instalace |
|
Ukázka instalace |
Ukázka instalace |
Odhalená jednotka |
|
Porovnání pohonů Toona 4, 5, 7 |
Odblokovaná jednotka |
Spodní pohon |
Technické vlastnosti
| Podrobné technické vlastnosti pohonů NICE Toona 5 TO5024I |
Doplňkové parametry
| Kategorie: | 24V dvoukřídlové pohony |
|---|---|
| Hmotnost: | 25.6 kg |
