NICEToona TO5024I – samostatný 24 V pohon křídlové brány do 5 m podle grafu zatížení

Nevratný. 24V. Magnetický snímač. S otevírací zarážkou. Pro hustý provoz.
Dostupnost Do 4 dní
Můžeme doručit do:
27.10.2026
Kód: NICE-TO5024I
11 989,96 Kč 9 909,06 Kč bez DPH Měrná cena:
NICEToona TO5024I – samostatný 24 V pohon křídlové brány do 5 m podle grafu zatížení
Resení pro všechny situace
Řešení pro všechny situace
vašich posuvných bran.
Pomužeme s výberem
Pomůžeme s výběrem
správné možnosti.
doručení
Garance doručení
zásilky k vám.
Ověřeno zákazníky
Ověřeno zákazníky
12 let na trhu.

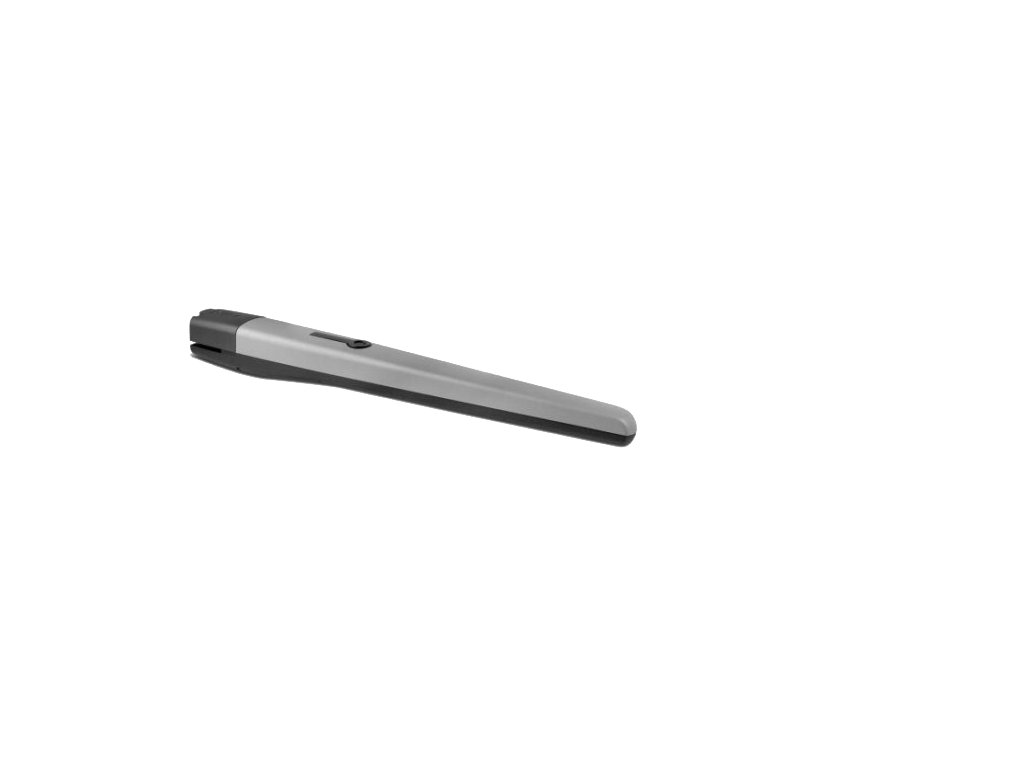

NICE Toona TO5024I je samostatný 24 V DC motor pro jedno křídlo brány. NICE ho označuje jako variantu pro intenzivní používání; oproti TO5024 má vyšší jmenovitou sílu a při jmenovité síle uvádí 75 cyklů za hodinu. Délka 5 m a hmotnost 600 kg jsou krajní údaje; přípustnou kombinaci ukazuje graf konkrétního modelu.

24 V označuje napětí motoru. Síťové napájení, rádio, bezpečnostní prvky a učení poloh určuje skutečně osazená řídicí jednotka. Pro aktuální MC824HR30/MCA1R30 použijte její vlastní návod; u starší MC824HR10 postupujte podle desky MCA1R10.

Rychlá navigace
BaleníLimity
ŽivotnostMontáž
ZapojeníDoraz
PříslušenstvíCentrála
OdblokováníParametry
ÚdržbaManuál
Příslušenství – svorky a polaritaManuál PDF
  • Nevratné
  • 24 V
  • Magnetický snímač
  • Se zarážkou pro otevření
  • Varianta pro intenzivní používání podle NICE

Co je u samostatného pohonu

Součást podle NICEÚčel
Motor TO5024IPohon jednoho křídla brány.
Přední a zadní konzole s montážní deskouUchytení na křídlo a sloup.
Spojovací díly a odblokovací klíčeMontáž pohonu na konzole a ruční pohyb při výpadku.

Přesný počet dílů závisí na dodané verzi; zkontrolujte balení podle obrázku 1 v návodu NICE. Kotvící šrouby a hmoždinky do sloupu nebo zdi se dodávají podle podkladu samostatně. Řídicí jednotku a bezpečnostní příslušenství vyberte podle konkrétní sestavy.

Rozsah použití

TO5024I: při 5 m graf ukazuje přibližně 250 kg; hranice 600 kg platí pouze přibližně do 1,8 m. Posuďte také odpor pohybu, výplň křídla a vítr. Graf je hranice použití, nikoliv slib životnosti.

NICE Toona 5 – limity, krivka TO5024I

Životnost podle zatížení

Pro každé křídlo sečtěte příslušné indexy hmotnosti, délky a podmínek prostředí. Na originálním grafu odečtěte orientační počet cyklů. Výpočet je odhad výrobce, nikoliv záruka životnosti.

Vliv na jedno křídloIndex
Hmotnost do 300 kg
0 %
Nad 300 do 400 kg
10 %
Nad 400 do 500 kg
20 %
Nad 500 kg
30 %
Délka 2–3 m
0 %
Délka nad 3 do 4 m
10 %
Délka nad 4 do 5 m
20 %
Teplota nad 40 °C, pod 0 °C nebo vlhkost nad 80 %
20 %
Plná náplň křídel
15 %
Větrná oblast
15 %
Graf NICE

NICE Toona – orientačný graf životnosti podľa indexu zaťaženia


Kompatibilní řídicí jednotky

Aktuální: MC824HR30/MCA1R30. Starší kompatibilní set: MC824HR10/MCA1R10; u něj použijte návod konkrétní desky. Motor se prodává i samostatně, proto centrálu konkrétního setu ověřte podle jeho obsahu.

I. Instalace zadní montážní konzoly

Uchytení konzol: Na běžné ocelové konstrukci se orientačně doporučuje sloupkek 120 × 120 mm. Profil 100 × 100 mm lze použít po posouzení materiálu, tloušťky stěny, výšky, základu, kotvení a zatížení větrem. Samotný rozměr sloupku pevnost montáže nepotvrzuje.

Změřte odsazení závěsu C, z originálního montážního grafu určete B, úhel otevření a A. A a B mají být podobné; hodnoty B pod čarou t NICE nedoporučuje. Pokud sloupek nebo odsazení závěsu neumožňují zachovat geometrii, upravte konzoli nebo použijte předlouženou zadní konzolu PLA6. Při otevírání směrem ven je předloužená zadní konzola nutná; rozměr určete podle skutečné brány. Před přivařením přeměřte dodané konzole a ověřte celý pohyb křídla.

Nákres otvárania dnu
Nákres otevírání dovnitř

Nákres otvárania von
Nákres otevírání ven

Poloha zadní konzoly určuje dosažitelný úhel otevření a zatížení motoru. Vzdálenosti A/B/C odčítajte z výslovně označeného grafu TO5024I; konzoli nezkracujte ani nepřivářejte před zkouškou celé geometrie.

Montážny graf NICE Toona 5 pre TO5024I
Montážní graf NICE Toona 5 pro TO5024I

NICE Toona – príklad odčítania rozmerov C, B a A z montážneho grafu
Příklad odčítání A/B/C

Postup výpočtu:

  1. Změřte C podle nákresu brány.
  2. Na grafu od C veďte vodorovnou čáru a odčtěte B.
  3. Průsečík s doporučenou linií r.i.l. určuje maximální úhel; svislicí odčtěte A.
  4. Pokud úhel nevyhovuje, upravte A a případně B tak, aby byly přibližně stejné. B pod čarou t nepoužívejte.

Před upevněním zadní konzoly přeneste rozměry A a B z grafu na skutečnou bránu. Pokud je třeba dodanou konzoli zkrátit, upravte ji až po zkoušce geometrie a poté ji pevně spojte s montážní deskou.

1. Odrežte konzolu na požadovanú dĺžku
1. Odřízněte držák na požadovanou délku

2. Navarte skrátenú konzolu na montážnu platňu
2. Nainstalujte zkrácený držák na montážní desku

Dodávaná zadní konzola série Toona 4–5 má délku 150 mm. Při větším odsazení závěsu nebo otevírání ven použijte PLA6 a polohu konzol znovu ověřte podle grafu.

Před samotným připevněním zadní konzoly zkontrolujte, zda přední konzola vychází na pevnou část dveřního křídla, protože mezi přední a zadní konzolou je výškový rozdíl, jak je znázorněno na obrázku.

Výškový rozdíl F = 34 mm uvádí NICE pro Toona 4–5. Před konečným uchytením přeměřte skutečně dodané konzoly a zkontrolujte volný pohyb křídla po celé dráze.

NICE Toona – rozdiel výšky konzol F = 34 mm
NICE Toona – rozdíl výšky konzol F = 34 mm

Po kontrole geometrie zadní konzoli pevně uchyťte ke sloupku nebo zdi vhodnými šrouby, hmoždinkami a podložkami podle materiálu podkladu. Tento spojovací materiál není součástí balení motoru.

II. Instalace přední montážní konzoly

Přední konzoli umístěte na křídlo podle pevného montážního rozměru D = 880 mm. Hodnotu E odečtěte z tabulky pro rozměr A zvolený při montáži zadní konzoly.

A (mm)E (mm)
100780
110770
120760
130750
140740
150730
160720
170710
180700
190690
200680
210670
220660
230650
240640
250630
260620
270610
280600

Dodaná přední konzola je určena k přivaření. Pokud ji je třeba přišroubovat, použijte vhodnou konzolu NICE PLA8.

  1. Pro zvolené A odečtěte z tabulky hodnotu E.
  2. Přední konzolu osaďte s výškovým rozdílem F = 34 mm podle výkresu NICE.
  3. Přední konzoli připevněte k pevné části křídla; při svařování ji nejprve přichyťte bodovým svarem a před dokončením znovu ověřte pohyb.

III. Montáž pohonu brány na zadní držák

Montáž pohonu NICE Toona na zadnú konzolu
Montáž pohonu NICE Toona na zadní konzolu

  1. Připevněte motor k držáku podle obrázku pomocí dodaného zadního čepu držáku, podložky a matice.
  2. Matici dotáhněte na doraz a poté povolte o 1/10 otáčky, aby mezi díly zůstala minimální vůle podle NICE.

IV. Montáž pohonu brány na přední konzolu

Montáž pohonu NICE Toona na prednú konzolu
Montáž pohonu NICE Toona na přední konzolu

  1. Připevněte pohon k držáku podle obrázku pomocí dodaného kolíku a podložky.
  2. Přední upevnění dotáhněte na doraz podle montážního výkresu NICE.

V. Mechanické nastavení dorazu pohybu

TO5024I má vnitřní mechanický doraz otevření. Při jeho nastavení dodržte rozsah označený na výkresu NICE jako 100 mm max. Zatvořenou polohu a potřebné vnější dorazy řešte podle celé brány a osazené centrály.

Nastavenie mechanického dorazu pohybu pohonu NICE Toona
Nastavení mechanického dorazu pohybu pohonu NICE Toona

  1. Odblokujte pohon podle návodu na odblokování pohonu
  2. Povolte mechanický dorazový šroub
  3. Ručně posuňte křídlo do požadované otevřené polohy
  4. Nasaďte celý mechanický doraz na čep a utáhněte šroub podle obrázku
  5. Ručně posuňte křídlo do zavřené polohy a zajistěte pohon

Kabeláž a zapojení motoru

Před zapojením odpojte elektrické napájení. Napětí 24 V DC je napětí motoru; napájení centrály a výstupy příslušenství se posuzují zvlášť. Motor má samostatný pár vodičů motoru a pár enkodéru. U pohonu série 4–5 jsou svorky označeny podle obrázku; u série 6–7 použijte její samostatný obrázek. Připojení na řídicí desce určte výlučně podle skutečné desky v sestavě. Při bráně otevírané směrem ven se podle NICE mění polarita napájení motoru; enkodér nepřipojujte jako napájení motoru.

obrázok svoriek motora NICE Toona TO5024I

Pôvodná schéma NICE pre motor Toona TO5024I

Po zapojení ověřte směr pohybu, polohy zastavení a bezpečnostní prvky podle manuálu konkrétní centrály. Elektrické připojení a zkoušky patří odborně způsobilé osobě.

Kontrola před prvním spuštěním

Montáž, elektrické připojení a uvedení automatické brány do provozu svěřte kvalifikovanému technikovi. Před zapnutím musí křídlo po odblokování projít celou dráhou plynule, bez zadrhávání, a konzoly i sloup musí zůstat pevné.

  1. Po zapojení podle skutečné řídicí jednotky zkontrolujte směr pohybu a nastavte polohy podle jejího návodu. Nastavení síly patří do centrály, nikoliv do samotného motoru.
  2. Vyzkoušejte doraz otevření, bezpečnostní fotobuňky, případné bezpečnostní lišty, ovládání STOP a ruční odblokování. Technik musí ověřit bezpečné síly a u branky v křídle i blokování pohonu při jejím otevření.
  3. Zákazníkovi odevzdejte postup odblokování a návod skutečně osazené centrály.

Zapojení příslušenství při MC824HR30

Následující svorky patří centrále MC824HR30/MCA1R30 v sestavě s motorem TO5024I, nikoliv samotnému motoru. Před prací odpojte síť i záložní baterii. Při jiné desce použijte její vlastní schéma.

PříslušenstvíSvorky, napětí a polarita
Fotobuňky BlueBUSKompatibilní fotobunky, například EPMB, připojte dvouvodičově na BlueBUS. + a − se nerozlišují. Nastavte adresu a po změně zařízení zopakujte učení.
STOP a povelyVstup STOP přijímá beznapěťový kontakt NO, NC nebo prvek s odporem 8,2 kΩ; jeho stav se učí. SbS, Otevřít a Zavřít přijímají beznapěťový kontakt NO na příslušné dvojici svorek. Kontakty nemají +/- a na vstup nepřivádějte cizí napětí.
Pomocné napájeníPravá svorka dvojice STOP = -, levá svorka dvojice SbS = +, při orientaci obrázku níže (nápisy nad svorkami). Napájení vhodné čtečky nebo modulu: 24 V DC (-30 % až +50 %), nejvíce 200 mA, i v pohotovostním režimu. Signální relé modulu zapojte zvlášť jako beznapěťový kontakt; ověřte přípustný rozsah napětí a odběr modulu.
Maják, zámek, kontrolkaFLASH: 12 V DC, nejvíce 21 W; ELS: 12 V AC, nejvíce 15 VA, bez pevného +/-; OGI: 24 V DC, nejvíce 4 W. U FLASH/OGI schéma neurčuje pořadí +/- na dvojici svorek, proto jej neodhadujte; u polarizovaného výrobku ověřte označení na desce i výrobku. Výstupy mohou mít změněnou funkci podle programování.
Rádio a zálohaZásuvný přijímač patří do konektoru SM, záložní akumulátor do svého konektoru podle osazené desky. Nepřipojují se na BlueBUS ani na svorky motoru.

MC824HR30: pravá svorka STOP je mínus, ľavá svorka SbS je plus

Podrobné polohy svorek, učení a zkoušku bezpečnostních prvků najdete ve vlastním návodu centrály NICE MC824HR30.

Starší sestava MC824HR10/MCA1R10

U sady s touto deskou použijte schéma R10. Pro pomocné zařízení výrobce určuje STOP = −, SbS = +, 24 V DC, maximálně 200 mA i v režimu Stand-by. Přesný napájecí kontakt v dvojici STOP/SbS však původní schéma R10 samostatně neoznačuje. Pomocné napájení připojte až po ověření příslušného kontaktu na skutečné desce; polohu z R30 sem nepřenášejte. Reléový příkaz zapojte samostatně na dvojici SbS jako beznapěťový kontakt NO; na vstup nepřivádějte cizí napětí. Slovenský návod MC824HR10.

PrvekZapojení na MCA1R10
BlueBUSDva vodiče na BlueBUS; nemají +/−. Po změně adresovaných zařízení zopakujte učení.
STOP a povelySTOP: NO, NC nebo 8,2 kΩ; SbS, OPEN, CLOSE: beznapěťový NO na příslušné dvojici. Kontakty bez +/−.
VýstupyFLASH: 12 V DC, maximálně 21 W; ELS: 12 V AC, maximálně 15 VA bez +/−; OGI: 24 V DC, maximálně 4 W. U polarizovaného FLASH/OGI určete +/− podle označení skutečné desky a zařízení; schéma jejich pořadí neoznačuje.
Rádio a zálohaPřijímač patří do konektoru SM; pro R10 výrobce uvádí záložní baterii PS324 s vlastním konektorem. Baterii a kabel R30 sem nepřenášejte.

Pôvodná schéma MC824HR10: BlueBUS, STOP, SbS, Open, Close a výstupy

Před zapojením zkontrolujte štítek a schéma skutečně osazené desky MCA1R10. Postup učení této desky je odlišný od novější MCA1R30.

Kompatibilní příslušenství

Příslušenství vybírejte podle konkrétní centrály a přijímače. Následující typy mají uvedena rozhraní; bezdrátová a povelová zařízení mohou vyžadovat další příslušenství nebo nastavení.

Co Proč Typ
Řídicí centrála Elektronika pro motor; návod vyberte podle skutečně osazené desky.

Aktuální: MC824HR30/MCA1R30 pro jeden nebo dva motory 24 V.

Starší kompatibilní sestava: MC824HR10 s deskou MCA1R10 (SPMCA1). Její návod nepoužívejte pro R30.

Maják Signalizuje pohyb. Anténu má pouze model, u kterého ji výrobce uvádí. Volba závisí na výstupu centrály.
  • LED maják s anténou ELDC
  • Multifunkční světlo WLT

U MC824HR30 je výstup FLASH určen pro 12 V maják do 21 W. U jiného světla ověřte napětí, příkon a způsob blikání.

Fotobuňky Sledují prostor paprsku a předají signál centrále. Reakce brány závisí na zapojení a nastavení; po montáži vyzkoušejte celou sestavu.
Vysílač Ovladač vyberte podle přijímače a kódování osazeného v centrále. ON3EBD patří k OXIBD, ON3ELR k OXILR.
Přijímač Radiový přijímač musí podporovat kódování ovladače; rozhraní pro inteligentní domácnost mají odlišné funkce.
  • BiDi-WiFi – rozhraní Bus-T4 pro nastavení; dostupné ovládání závisí na desce a aplikaci.
  • BiDi-ZWave – rozhraní Z-Wave.
  • Kabelový Wi-Fi modul, například Zamel, připojte pouze k vhodnému povelovému vstupu. Aplikace SUPLA: Android / iOS.
  • GSM přijímače: GSM moduly s vhodným povelovým kontaktem připojujte podle vstupu použité centrály.
Anténa Zlepšení příjmu přijímače při správném umístění a připojení.
  • Integrovaná v majáku ELDC
  • Externí anténa ABFKIT
Klávesnice Ovládání kódem. BlueBUS klávesnice vyžaduje desku, která podporuje povelová zařízení.
Klíčový spínač Ovládání přes vhodný povelový vstup centrály.
  • Povrchový, jednoduchá vložka EKS
  • Povrchový, evropská vložka EKSEU
  • Zápustný, jednoduchá vložka EKSI
  • Zápustný, evropská vložka EKSIEU
Elektrické zámky Zajištění křídla; způsob ovládání a napětí zámku ověřte podle centrály a montáže.
Čtečky karet ETPB vyžaduje podporu povelových zařízení na BlueBUS konkrétní desky.
  • ERA Transponder Reader ETPB
Záložní zdroj napájení Chod při výpadku sítě umožňuje baterie připojená ke kompatibilní centrále.

PSS324 je aktuální typ pro MC824HR30.

Starší PS324 vyžaduje u R30 CABLA11 a vypnutý režim standby. Podmínky ověřte v návodu osazené desky.

Ruční odblokování pohonu

Odblokujte nebo zablokujte pohon pouze při stojícím křídle. Pokud je na bráně elektrozámek, nejprv jej odemkněte. Při poruše odpojte napájení.

  1. Odsuňte ochrannou krytku, vložte dodaný klíč a otočte jím ve směru hodinových ručiček.
  2. Zdvihněte odblokovací páčku a křídlo posuňte ručně.
  3. K opětovnému zablokování páčku sklopte, klíč otočte proti směru hodinových ručiček, vyjměte jej a krytku zavřete.

obrázok NICE: ručné odblokovanie pohonu Toona

Před opětovným spuštěním zkontrolujte, že je pohon zajištěn a v dráze brány nikdo není.

Kontrola a údržba

Servis nejpozději každých šest měsíců provede kvalifikovaný technik: po odpojení napájení zkontroluje upevnění, korózi, opotřebení a mazání šroubu s maticí. Potom otestuje pohyb, odblokování a bezpečnostní zařízení celé brány.

Technické vlastnosti

ParametrHodnota
Model
TO5024I
Motor pohonu
24 V DC
Maximální / jmenovitý odběr
5 A / 2,2 A
Maximální / jmenovitý příkon
120 W / 60 W
Zdvih
540 mm
Rychlost bez zatížení
0,013 m/s
Rychlost při zatížení
0,010 m/s
Maximální / jmenovitá síla
2 200 N / 800 N
Cykly za hodinu při jmenovité síle
75
Ochrana
IP44
Pracovní teplota
−20 až +50 °C
Izolační třída
F
Orientační životnost podle NICE
80 000 až 250 000 pracovních cyklů

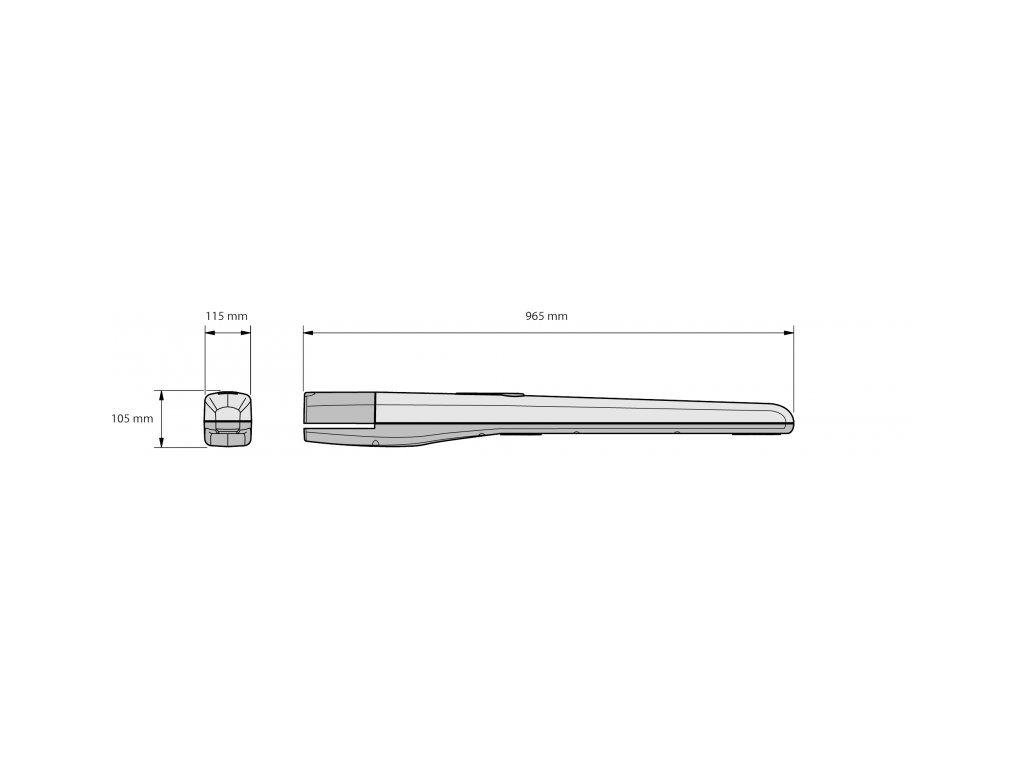

Rozměry D × Š × V
965 × 115 × 105 mm
Hmotnost motoru
8 kg

Hmotnost motoru v tabulce je údaj NICE bez balení. Hmotnost při objednávaném variantu zahrnuje i balení a slouží pro výpočet dopravy.

Slovensko-český montážní manuál NICE Toona. Programování, učení poloh a příslušenství patří k návodu skutečné řídicí jednotky.
