Sada pohonu NICE S-Fab SFAB2024 pro dvoukřídlou bránu - jedno křídlo 2,3 m/400 kg
2x pohon, 2x box, řídicí jednotka, ovladač, fotobuňky, maják.
Sada podzemních pohonů s nereverzibilními elektromechanickými 24V motory, je určená pro dvoukřídlou bránu do délky křídla 2,3m a hmotnosti křídla 400kg.

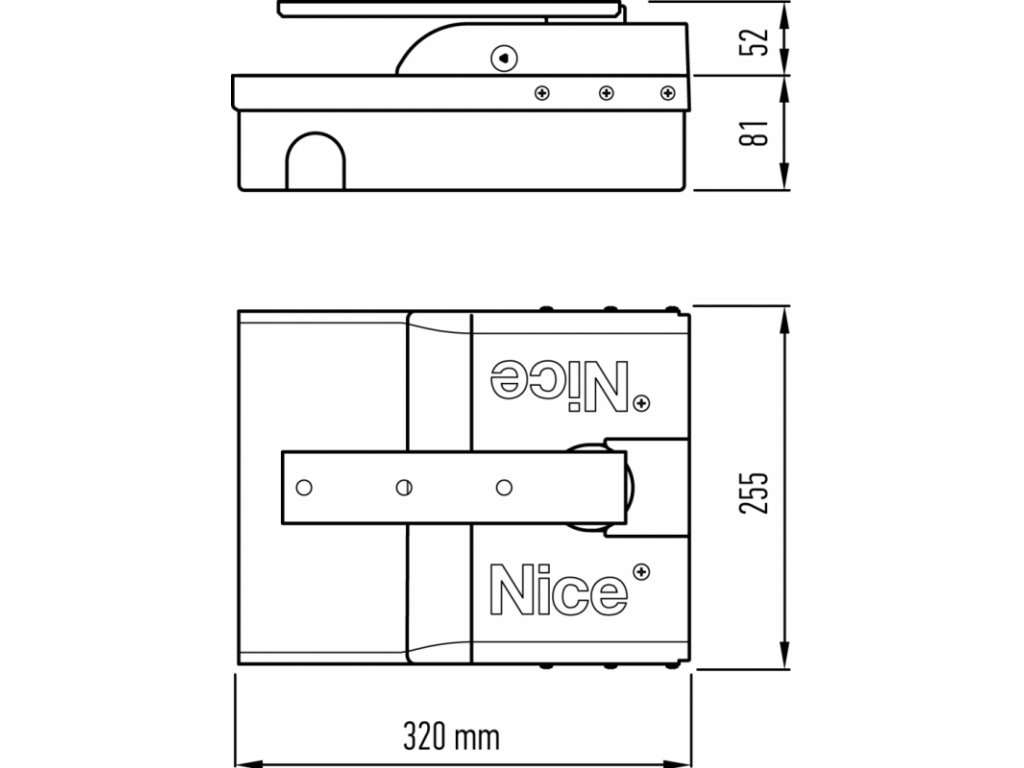

Moderní podzemní pohon, u kterého oceníte snadnou instalaci díky jeho malé výšce 81 mm. Otevírání křídla buď s vestavěnými koncovými dorazy (tolerance ±10°) na 90° nebo 180°, nebo s vnějšími koncovými dorazy na libovolný úhel menší než 180°.

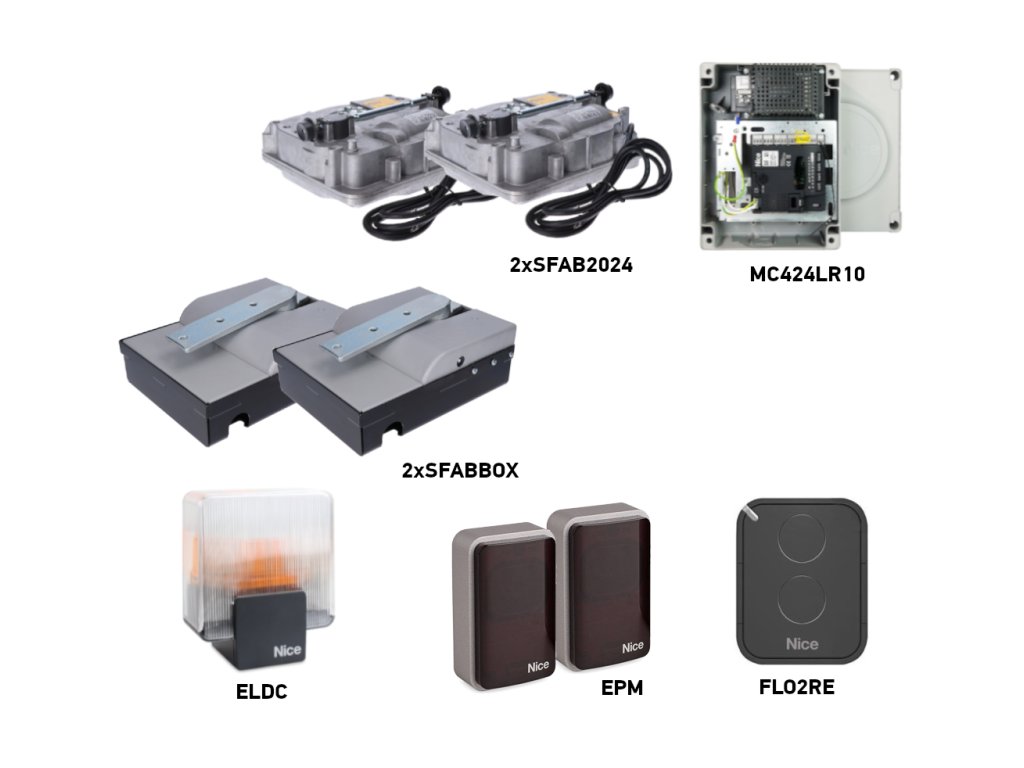

| Sada NICE-SFAB2024-BE2 obsahuje: | ||||
|---|---|---|---|---|
|
2 × | Samostatný podzemní pohon NICE SFAB2024 | NICE-SFAB2024 | |
|
Podzemní pohon pro křídlovou bránu do 2,3 m/400 kg. |
Detail
|
|||
|
2 × | Ocelový základový box pro pohony NICE SFAB | NICE-SFABBOX | |
|
Základní box NICE SFABBOX pro podzemní pohon NICE S-Fab2024. Ocel s kataforetickou léčbou. |
Detail
|
|||
|
1 × | Ovládací panel NICE MC424LR10 | NICE-MC424LR10 | |
|
Řídicí skříň Moonclever obsahující řídicí jednotku MCA2R10 s vestavěným přijímačem, která propojuje pohony a příslušenství. |
Detail
|
|||
|
1 × | NICE MYGO4 - čtyřkanálové dálkové ovládání | NICE | |
|
NICE MYGO4 - čtyřkanálové dálkové ovládání, plovoucí kód, 433,92 MHz |
Detail
|
|||
|
1 × | Fotobuňky s klasickým zapojením NICE EPM | NICE-EPM | |
|
Exteriérové bezpečnostní fotobuňky NICE EPM se instalují proti sobě do šířky průjezdu brány nebo na libovolný úsek, kde existuje riziko nárazu brány do překážky. |
Detail
|
|||
|
1 × | LED maják s anténou NICE ELDC | NICE-ELDC | |
|
Výstražné světlo NICE LED blikající ELDC z nárazuvzdorného polykarbonátu s vestavěnou anténou pro delší dosah dálkového ovládání (až 150 m). |
Detail
|
|||
|
1 × | Instalační příručka |
Stáhnout
|
|
|
Instalační příručka pro úspěšnou instalaci s názornými nákresy zapojení, pokyny pro programování a párování. |
||||
Charakteristika řídicí jednotky MC424LR30
- snadné programování pomocí jednoho tlačítka
- tepelná pojistka(ampérometrická citlivost) proti vyhoření motoru nebo rozdrcení překážky
- automatická detekce pohybů křídel a ukládání jejich trasy
- možnost nastavení automatického zavírání s programovatelnou pauzou
- částečné otevření pro chodce
- zpomalení při dohánění
- detekce překážek pomocí fotobuněk
- možnost připojení záložního zdroje NICE PS124
Kompatibilní příslušenství
Doporučujeme také zakoupit kompatibilní volitelné příslušenství pro jednotku:
| Co | Proč | Typ |
|---|---|---|
| Řídicí centrála | Řídicí elektronika pohonu. |
|
| Maják | Signalizuje pohyb brány blikáním – vhodné při výjezdech se slabým výhledem. Obsahuje také anténu – delší dosah ovladače. |
Případně všechny majáky s napájením 12V-24V od jiných výrobců. |
| Fotobuňky | Při zavírání detekují překážku a zastaví pohyb – brána nenarazí do auta ani osob. | |
| Vysílač | Pro dálkové ovládání brány. | |
| Přijímač |
Pro dálkové ovládání brány. V řídicí jednotce MCA2R30 je již přijímač zabudován. Tyto další přijímače jsou doplňkové. |
|
| Anténa |
Pro lepší dosah ovladače. |
|
| Klávesnice |
Pokud byste zapomněli dálkový ovladač, případně jezdí-li k Vám mnoho vozidel nebo osob a nechcete každému dávat ovladač či otevírat sólo. |
|
| Klíčový spínač |
Ovládání brány klíčem pomocí spínače připojeného k pohonu na libovolném místě pomocí kabeláže. |
|
| Čtečky karet |
Ovládání pohonu pomocí přiložení karty nebo klíčenky na čtečku karet. |
|
| Elektrické zámky |
Bezpečnostní elektrické zámky jsou synchronizovány s pohonem prostřednictvím řídicí jednotky. Po zadání příkazu k jízdě se nejprve odemkne elektrický zámek, poté se brána otevře a po zavření brány se elektrický zámek zamkne. Jsou nutné při délce křídla nad 3,5 m. |
|
| Záložní zdroj napájení |
Záložní energetický zdroj. |
Technické parametry pohonu :
| Řídící jednotka | MC424LR10 |
| Napájení | 230 V |
| Verze motoru (24, 230 V) | 24 V |
| Příkon | 120 W |
| Síla | 250Nm N |
| Spotřeba motoru | 5 A |
| Typ brány | dvoulist |
| Typ operace | normální, intenzivní |
| Stupeň ochrany | 67 IP |
| Pracovní teplota | -20 +55 °C |
| Instalace | podzemí |
| Délka jednoho křídla | 2,3 m |
| Plocha křídla - vzduchová náplň | 4,6 m² |
| Doba otevření do 90° | 30 s |
| Maximální úhel otevření | 180 ° |
Další informace o aktuátoru naleznete na stránce samostatného aktuátoru na adrese NICE SFAB2024.
Disk byl dříve označován jako NICE X-Fab ME2024.
Doplňkové parametry
| Kategorie: | Dvoulisté sady |
|---|---|
| Hmotnost: | 30 kg |
