NICE TOO TOO3024 - samohybný, pro jedno křídlo 3m/300kg, intenzivní provoz
Samostatný pohon TOO3024
NICE TOO3024 je samostatný elektromechanický pohon pro jedno křídlo křídlové brány do 3 m a do 300 kg. Motor má 24 V DC a je nevratný. Při výpadku napájení se odblokuje klíčem. Je vhodný pro soukromé i mírně průmyslové použití; řídicí jednotka a bezpečnostní prvky se volí podle celé brány.
| Rychlá navigace | |
|---|---|
| Výběr pohonu | Řídící jednotka |
| Sady a alternativy | Montáž |
| Rozměr C | Zapojení |
| Zkouška | Příslušenství |
| Odblokování | Údržba |
| Parametry | Manuál |
| Příslušenství – svorky a polarita | Manuál PDF |
Kdy zvolit tento pohon
Údaje 3 m a 300 kg jsou maxima jednoho křídla. Vhodnost konkrétní brány závisí také na odporu pohybu, poloze zavěsu, větru, výplni křídla a geometrii konzol. Výběr ověřte podle skutečných rozměrů, hmotnosti a volného chodu brány. Pro jinou délku nebo hmotnost porovnejte TOO4524 do 4,5 m / 250 kg.
24 V motor je vhodný i pro intenzivnější používání. Přípustnou frekvenci otevírání a zatížení celé automatizace posuďte podle křídla, montáže a řídicí jednotky.
Řídicí jednotka a výbava brány
| Generace | Kompatibilní centrála |
|---|---|
| Aktuální | MC424LR30 / MCA2R30 pro jeden nebo dva motory TOO 24 V. |
| Starší, stále v nabídce | MC424LR10 / MCA2R10. Použijte návod této generace. |
Zkontrolujte označení osazené desky a použijte návod pro tuto generaci. U starší MC424LR01 nepoužívejte postupy pro R10 nebo R30. Výběr typu motoru, učení dráhy a programování aktuální jednotky najdete v návodu MC424LR30.
Označení 24 V patří motoru. Centrála MC424LR30 se připojuje k síti 230 V AC a vytváří příslušné motorové a pomocné výstupy; kabeláž musí odpovídat jejímu přesnému návodu.

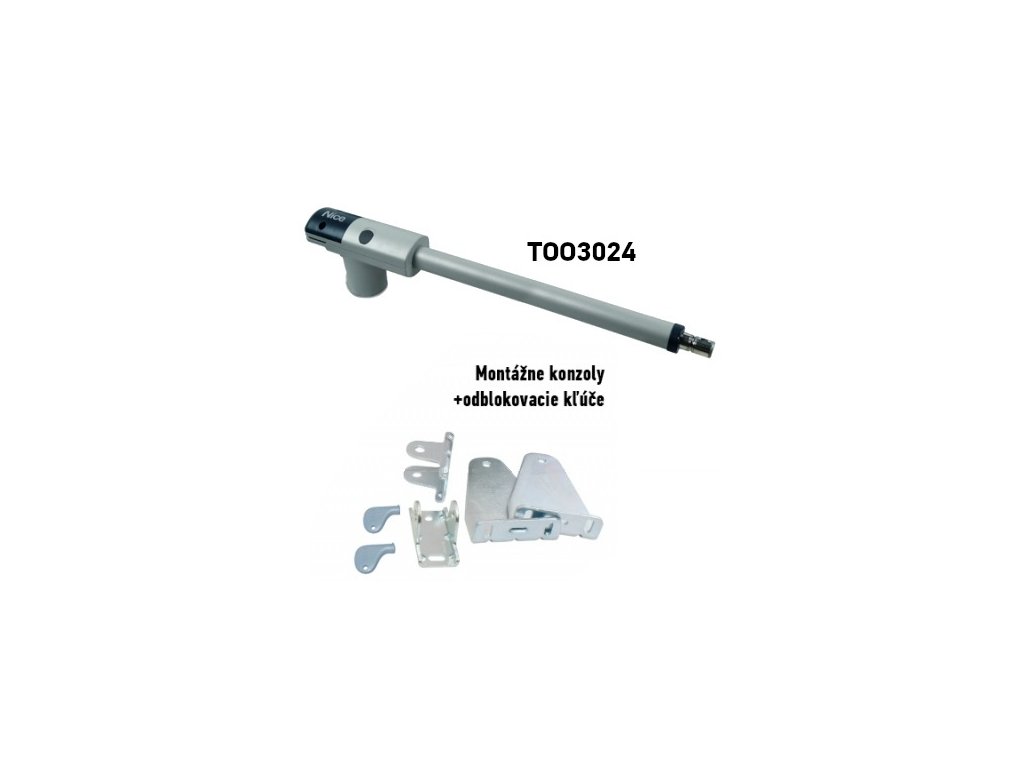

S motorem jsou znázorazněny přední a zadní konzola, spojovací díly a odblokovací klíč. Před montáží zkontrolujte dodané balení. Řídicí jednotka, fotobunky a kotvení do konkrétního sloupku se vybírají samostatně nebo podle obsahu sady.
Sady pro jedno nebo dvě křídla
Samostatný motor je určen pro jedno křídlo. U dvoukřídlové brány jsou zapotřebí dva pohony. Naše 24V sady níže obsahují MC424LR10 a liší se další výbavou. Uprostřed je samostatný 230V alternativní motor.
| Sady pro 1 křídlo | Alternativní pohon | Sady pro 2 křídla |
|---|---|---|

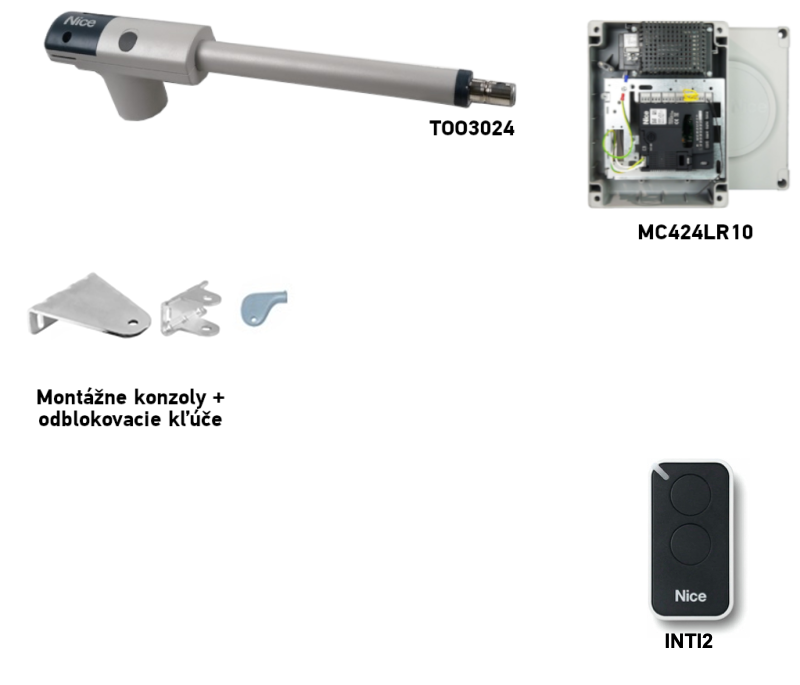

Sada NICE TOO3024 pro jedno křídlo

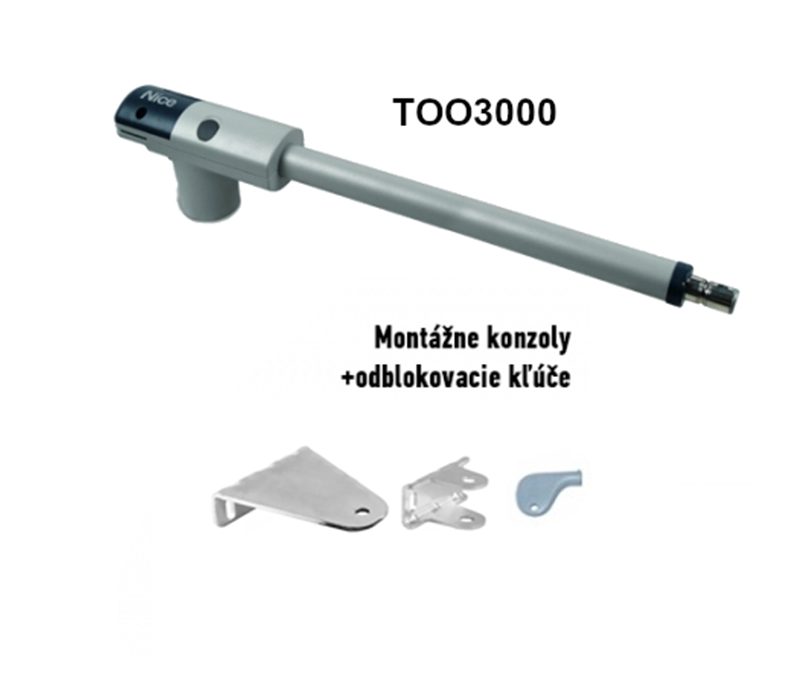

Základní S fotobunkami S příslušenstvím | NICE TOO3000

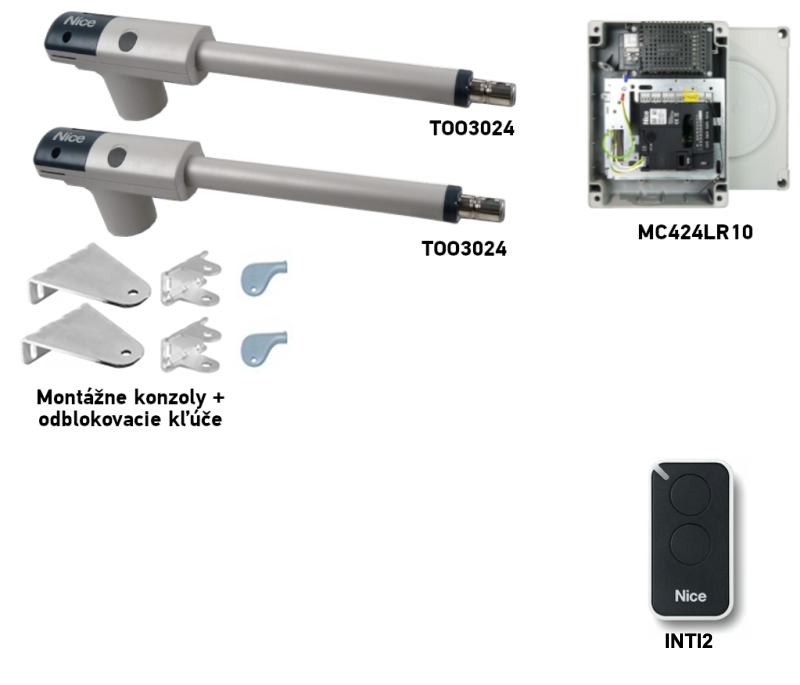

230 V AC Vyžaduje centrálu pro 230V motory. Není určen k připojení k MC424L. | Sada NICE TOO3024 pro dvě křídla
Základní S fotobunkami S příslušenstvím |
Limity 3 m a 300 kg se posuzují pro každé křídlo samostatně. Při dvou křídlech se limit jednoho motoru nezvyšuje. Základní sadu doplňte o potřebné bezpečnostní prvky podle konkrétní brány.
Montáž konzol a poloha pohonu
Nejprve určete polohu závěsu a zadní konzoly, poté zkontrolujte prostor pro celý pohyb brány. Rozměry A a B určují dosažitelný úhel a průběh síly. Konzole se musí pevně uchytit do vhodně posouzené konstrukce; samotný rozměr sloupku nestačí pro posouzení kotvení. Před trvalým upevněním ověřte volný ruční chod bez drhnutí.
Montážní rozměry TOO3024
| Úhel otevření | A [mm] | B [mm] |
|---|---|---|
| 90° | 95 | 270 |
| 90° | 195 | 200 |
| 110° | 150 | 150 |
Pro konkrétní sloupek a konzoli viz rozměry kotvících konzol TOO3024. Při neobvyklé poloze závěsu nebo otevírání ven nechte montážníka navrhnout vhodné uchycení tak, aby zůstaly zachovány A, B a C a motor ani konzole nebránily pohybu křídla.
Rozměr C při zavřené bráně
Při zavřeném křídle změřte vzdálenost C < 1 100 mm. Hodnota musí být menší než uvedená hranice, nesmí se jí rovnat ani ji překročit. Současně zachovejte zvolenou kombinaci A/B.
Uchytení a kontrola pohybu
- Zvolte jednu kombinaci A/B pro konkrétní motor a úhel. Zadní konzoli upevněte do pevného sloupku nebo vhodně navržené nosné konstrukce a připojte k ní motor.
- Pohon odblokujte klíčem, píst úplně vysuňte podle výkresu NICE a přední konzoli přiložte zkušebně na pevný rám křídla.
- Motor vyrovnejte do vodorovné polohy a připojte píst k přední konzoli. Ověřte rozměr C při zavření a volný chod křídla v celé dráze.
- Zkontrolujte dosednutí otevřeného křídla na mechanický doraz. Odstraňte tření a případné kolize motoru, konzol či křídla.
- Až po úspěšné ruční zkoušce definitivně upevněte přední konzoli a pohon znovu zajistěte. U dvoukřídlové brány proveďte postup na obou křídlech.
Pro otevřenou i zavřenou polohu musí mít brána vhodné mechanické dorazy; konec zdvihu pístu je nenahrazuje. Při jiném sloupku upravte způsob kotvení nebo použijte vhodnou konzoli tak, aby zůstaly zachovány A/B a C. Konzoli nekotvěte pouze do tenké výplně křídla.
Zapojení 24 V motoru
Před otevřením krytu odpojte síťové i záložní napájení. Kabel veďte přes průchodku a odlehčení tahu. Dva motorové vodiče a ochranný vodič PE připojte podle výkresu; PE patří na určený zemnící bod, nikoliv na motorový výstup. Průchodku dotáhněte a kryt uzavřete.
U MC424LR30 se jeden motor připojuje na M2. Při dvou křídlech se M2 otevírá první a zavírá poslední; M1 pracuje v opačném pořadí. Řídicí jednotka musí mít zvolen přesný typ TOO3024 nebo TOO4524 podle tabulky výběru motoru. Směr chodu a bezpečnostní vstupy ověřte před uvedením do provozu.
Zkouška před prvním použitím
Montáž a uvedení do provozu musí provést kvalifikovaný technik. Po nastavení centrály musí ověřit pevnost uchycení, celý pohyb, oba dorazy, správný směr chodu, fotobuňky, STOP, reakci na překážku a bezpečné síly. Během zkoušky udržujte prostor pohybu volný. Uživateli předejte postup ručního odblokování a návod k osazené centrále.
Zapojení příslušenství podle desky MC424L
Pohon TOO3024 je motor 24 V; níže jsou svorky řídicí jednotky. V prodávaných sadách ověřte označení osazené desky. Před zapojením odpojte síť i baterii. Reléové fotobunky EPM se nepřipojují jako BlueBUS.
MC424LR10 / MCA2R10 v sadách TOO
| Prvek | Svorky a polarita |
|---|---|
| Pomocných 24 V DC | 6 = 0 V (−), 7 = +24 V DC, pro příslušenství dohromady nejvíce 200 mA. Svorka 8 = společný +24 V pro vstupy bez Stand-by all. Zkontrolujte odběr všech napájených prvků. |
| Fotobuňky EPM | Bez Stand-by all a bez fototestu napájejte TX a RX mezi 7 (+) a 6 (−). Beznapěťový kontakt RX C–NC připojte mezi 8 (společný) a 10/FOTO, případně 11/FOTO1 nebo 13/AUX, pokud je AUX nastaven jako FOTO2. Kontakt nemá +/−. Kontakt nemá +/−. |
| Stand-by all / fototest | Režimy se vylučují. Při Stand-by all napájejte TX a RX přes 5 (+) / 6 (−); společný bod bezpečnostních kontaktů je 5. Při fototestu napájejte TX přes 5 (+) / 6 (−), nejvíce 100 mA; RX přes 7 (+) / 6 (−), kontakt RX z 8 na příslušný FOTO vstup. Nepoužité testované FOTO/FOTO1/FOTO2 zapojte na 5 podle schématu počtu párů, nikoliv automaticky na 8. |
| STOP a povely | 9/STOP je pro NC nebo 8,2 kΩ podle naučeného režimu; společná svorka je při Stand-by all 5, jinak 8. 12/krokování je NO proti 8; 13/AUX závisí na nastavení. Kontakty nemají +/−; na vstupy nepřivádějte cizí napětí. |
| Maják, kontrolka, zámek | Maják 24 V DC/max. 25 W: 1 = −, 2 = +. Kontrolka OGI 24 V DC/max. 5 W: 3 = −, 4 = +. Pokud je 3–4 naprogramováno jako elektrozámek, jedná se o 12 V AC/max. 25 VA, bez pevného +/−. Funkci výstupu zkontrolujte před připojením. |
| Rádio a záloha | Přijímač se osazuje do konektoru SM, baterie PS124 do vlastního konektoru. Nepřipojují se na napájecí svorky příslušenství. |
MC424LR30 / MCA2R30 při samostatně zvolené centrále
| Prvek | Svorky a rozdíly LR30 |
|---|---|
| Napájení a vstupy | 6 = 0 V (−), 7 = +24 V DC pro příslušenství, max. 200 mA; 8 = společný +24 V bez Stand-by all. 9/ALT je NC nebo 8,2 kΩ; 10/FOTO, 11/FOTO1 jsou NC; 12/krokování NO; 13/AUX podle nastavení. Kontakty nemají polaritu. |
| Stand-by all / fototest | Při Stand-by all napájejte TX/RX přes 5 (+) / 6 (−) a bezpečnostní kontakty včetně ALT mají společný bod 5. Při fototestu: TX 5 (+) / 6 (−), max. 100 mA; RX 7 (+) / 6 (−); kontakt RX z 8 na FOTO vstup. Nepoužité testované vstupy se připojují na 5 podle příslušného schématu. Režimy se vylučují. Při Stand-by klesá výstup 7 na 21 V DC (±10 %), 2 W; ověřte odběr. |
| Výstupy | Maják 24 V DC/max. 25 W: 1 = −, 2 = +. Kontrolka OGI 24 V DC/max. 5 W: 3 = −, 4 = +. Při funkci elektrozámku je na 3–4 12 V AC/max. 15 VA, bez pevného +/−. Před připojením ověřte naprogramovanou funkci. |
| Rádio a záloha | Přijímač a baterie používají své konektory; při starší baterii a této desce ověřte správný kabel a nastavení Stand-by all podle návodu MC424LR30. |
Schémata fotobuněk pro konkrétní desku
MC424LR10: Stand-by all · bez Stand-by all a fototestu · fototest.
MC424LR30: Stand-by all · fototest s jedním párem. Kompletní zapojení, učení a nastavení jsou ve vlastním návodu MC424LR30.
Po zapojení zkontrolujte typy kontaktů, proveďte příslušné učení a vyzkoušejte bezpečnostní zařízení při otevírání i zavírání.
Kompatibilní příslušenství
Příslušenství se připojuje k zvolené řídicí jednotce, nikoliv přímo k tělu motoru. U starší desky se mohou lišit konektory, rádiový přijímač i napájení výstupů.
| Co | Proč | Typ |
|---|---|---|
| Řídicí centrála | Řídí jeden nebo dva 24V motory TOO. Návod a zapojení se řídí skutečně osazenou deskou. | Aktuální MC424LR30 (MCA2R30). MC424LR10 (MCA2R10) je kompatibilní starší generace, kterou také najdete v nabídce. |
| Maják | Upozorňuje na pohyb brány. Napětí a příkon zvolte podle výstupu použité centrály. | |
| Fotobuňky | Kontrolují prostor v linii paprsku. Reakci brány určuje zapojení, učení a nastavení bezpečnostních vstupů centrály. Viz zkouška bezpečnostních prvků. | |
| Vysílač | Dálkové ovládání podle protokolu přijímače. Vestavěný přijímač MC424LR30 podporuje Nice Opera. Obousměrnost a dlouhý dosah vyžadují přijímač s příslušnou podporou. |
FLO2RE a FLO2R-S vyžadují přijímač s podporou FloR. Při výměně centrály ověřte také kompatibilitu používaných ovladačů. Párování INTI2 s MC424LR30. |
| Rádio / Wi-Fi / GSM | Deska MCA2R30 má vestavěný rádiový přijímač. Ovládání přes Wi-Fi nebo GSM je další rozhraní, které vyžaduje vhodné připojení. |
Další Wi-Fi moduly vybírejte podle vstupu centrály. Ovládání Zamel využívá aplikaci SUPLA pro Android a iOS. |
| Anténa | Pomáhá s dosahem rádiového přijímače; použijte anténu pro jeho frekvenci a konektor. | |
| Klávesnice | Ovládání kódem. Drátová EDS vyžaduje dekodér MORX; bezdrátová varianta musí být podporována instalovaným přijímačem. | |
| Klíčový spínač | Umožňuje ovládání brány klíčem. Kontakt spínače se zapojuje na vhodný příkazový vstup řídicí jednotky podle jejího návodu. | |
| Čtečky karet | Ovládání kartou nebo přívěskem. Čtečka ETP potřebuje dekodér MORX a povelový vstup centrály. |
|
| Elektrické zámky | Pomáhají zabezpečit zavřené křídlo. Výběr zámku, napájení a časování je třeba sladit s konkrétní centrálou a bránou. |
|
| Záložní a solární napájení | Baterie PS124 udrží chod při výpadku sítě; u MC424LR30 vyžaduje kabel CABLA11 a vypnutí Stand-by all. Solární sada Solemyo je samostatný způsob napájení: nesmí být současně připojena elektrická síť a Stand-by all musí být zapnuto. |
Ruční odblokování při výpadku napájení
Otevřete gumovou krytku, zasuňte dodaný klíč a otočte jej o 90° ve směru hodinových ručiček. Bránu poté přesuňte ručně. Pro opětovné zajištění nastavte křídlo přibližně do poloviny otevření a klíč otočte o 90° proti směru hodinových ručiček. Před dalším motorovým pohybem ověřte, že je pohon skutečně zajištěn.
Údržba a bezpečnost
Motor a celou automatizaci nechte zkontrolovat nejpozději po šesti měsících od uvedení do provozu a poté pravidelně podle používání. Technik při odpojeném napájení zkontroluje konzole, šrouby, korozi, pohyblivé části, dorazy a bezpečnostní zařízení; po kontrole provede funkční zkoušku. Při poškození nebo neobvyklém odporu pohonu bránu nepoužívejte do odstranění poruchy.
Technické parametry motoru
| Parametr | Hodnota |
|---|---|
| Model motoru | TOO3024 |
| Napětí motoru | 24 V DC |
| Napájení řídicí jednotky MC424LR30 | 230 V AC |
| Největší délka jednoho křídla | 3 m |
| Největší hmotnost jednoho křídla | 300 kg |
| Jmenovitý / maximální příkon motoru | 30 / 120 W |
| Jmenovitý / maximální proud | 1,1 / 5 A |
| Jmenovitá / maximální síla | 300 / 1 800 N |
| Rychlost posuvu | 0,014 m/s |
| Zdvih pístu | 400 mm |
| Stupeň krytí | IP54 |
| Provozní teplota | −20 až +50 °C |
| Hmotnost samotného motoru | 5,5 kg |

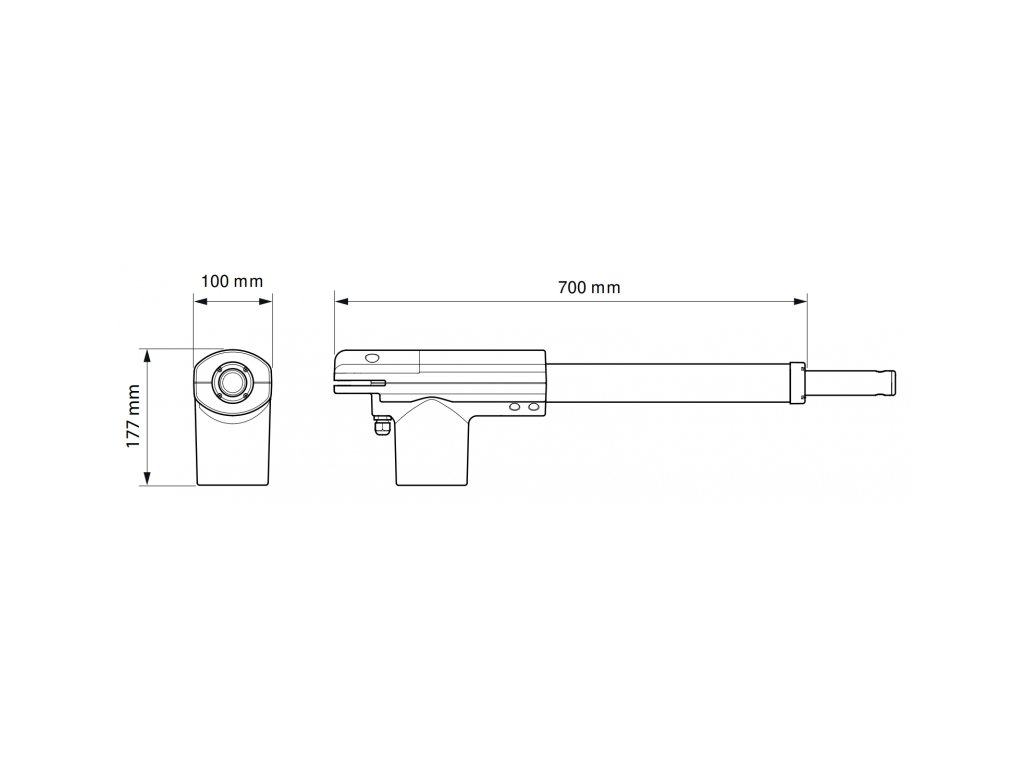

| Rozměry motoru | 700 × 100 × 177 mm |
| Provozní režim | Nepřetržitý provoz |
Údaje NICE platí při teplotě okolí 20 °C (±5 °C). Hmotnost 5,5 kg patří samotnému motoru. Maximální síla a příkon nejsou hodnotami trvalého zatížení.
Doplňkové parametry
| Kategorie: | Samostatná ramena |
|---|---|
| Hmotnost: | 6 kg |
