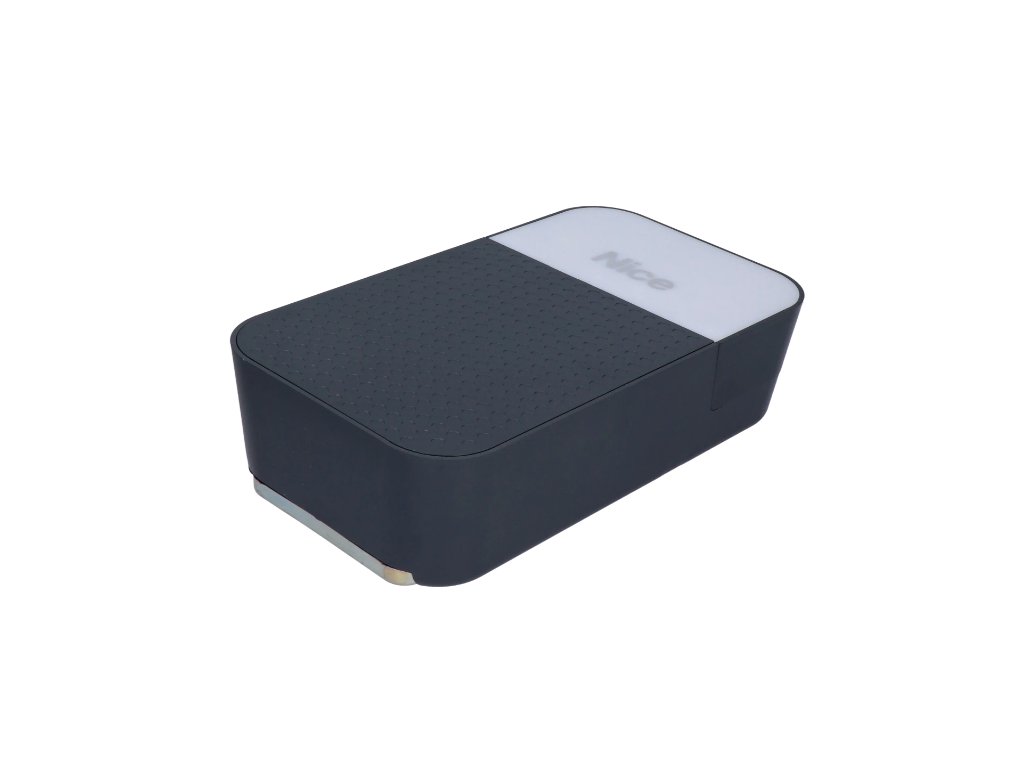

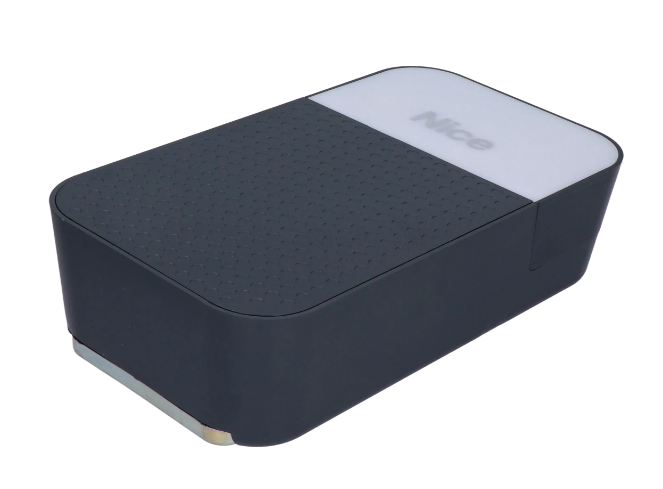

NICE SPIDO600 - samostatný pohon pro garážová vrata
Pohon 600N, řídicí jednotka se zabudovaným přijímačem.
NICE SPIDO600 je samostatný garážový pohon s 24 V DC motorem, vestavěným řízením a rádiovým přijímačem. Sestava se napájí ze sítě 230 V AC. Kolejnici a ovladač vyberte samostatně, nebo zvolte kompletní sadu.
Řemenová kolejnice vyztužená ocelovými lanky umožňuje tichý chod. Řízení se naučí koncové polohy, sílu a zpomalení; vyhodnocuje překážku. Při výpadku elektřiny se brána odblokuje šňůrou a ovládá ručně.
| Rychlá navigace | |
|---|---|
| Příslušenství | Výbava a sady |
| Výběr a limity | Montáž kolejnice |
| Svorky a polarita | Fotobuňky |
| První spuštění | Nastavení |
| Ovládací prvky | Reset |
| Diagnostika | Odblokování |
| Údržba | Parametry |
| Manuál PDF |
Příslušenství a řízení
Bezpečnostní prvky vyberte podle skutečných rizik garážových vrat. Detekce překážky v pohonu nenahrazuje fotobunky, bezpečnostní hranu ani měření sil při předání instalace.
| Co | Proč | Typ / zapojení |
|---|---|---|
| Řízení | Nastavení, ovládání a servis pohonu; deska je vestavěná. | SPA600 se sedmisegmentovým displejem. Svorky a schéma. |
| Kolejnice | Pohon posouvá vozík s ramenem a potřebuje vhodnou řemenovou dráhu. | SR32B – samostatně. Montáž. |
| Vyšší brána | Prodloužení dráhy vyberte podle typu, výšky, plochy a odporu brány. | SR08B; limity. |
| Sklápěcí brána | Pro vyklápěcí brány s protizávažím je zapotřebí vhodná geometrie ramene. | SPA5; u pružinové vyklápěcí brány se SPA5 podle typu montáže nepoužívá. |
| Fotobuňky | Snímání překážky v chráněném prostoru. Vyberte správné elektrické rozhraní. | EPM – reléový kontakt NC. Zapojení. |
| Maják | Viditelná signalizace pohybu brány, případně i externí anténa. | ELDC; výstup FLASH a anténa. |
| Dálkové ovládání | Přijímač je vestavěný. Ovládač je třeba uložit do jeho paměti. | MYGO4, ON2E, INTI2. Párování. |
| Záložní napájení | Možnost ovládání při výpadku sítě po doplnění baterie. | PS124; montáž a odpojení. |
| Servisní nastavení | Diagnostika a podrobnější nastavení přes BusT4. | Přehled + IBT4N. |

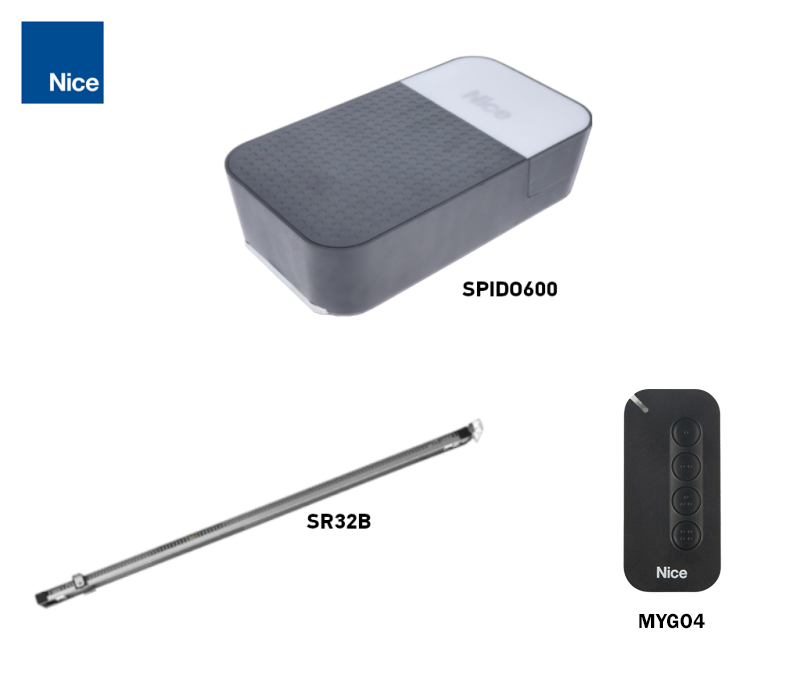

Samostatný pohon nebo kompletní sada
Tato karta nabízí samostatný SPIDO600. Pro kompletní sestavu zvolte také kolejnici, ovládání a bezpečnostní příslušenství. Fotobunky, maják, záloha a rameno SPA5 se objednávají podle potřeby; nejsou automaticky součástí každé sady.
| Samostatný pohon | Sada s kolejnicí | Sada s kolejnicí |
|---|---|---|
NICE SPIDO600 600 N; sekční do 9,6 m². Kolejnici a ovladač doplňte. | NICE SPIDO600 600 N; kolejnice SR32B a ovladač podle obsahu sady. | NICE SPIDER800 800 N; SR32B + 1 × MYGO4. Sekční do 11,4 m². |
Pro jakou garážovou bránu je pohon vhodný
Při základní kolejnici SR32B závisí orientační rozměry od typu garážové brány. Rozměry v tabulce jsou šířka × výška. O vhodnosti rozhoduje také vyvážení, tření a prostor pro montáž.
| Typ brány | Orientační rozměr | Podmínka |
|---|---|---|
| Sekce | 3,7 × 2,6 m | Přibližně 9,6 m². |
| Nevyčnívající výklopná | 3,5 × 2,4 m | SPA5; plocha 8,4 m². |
| Vyklápěcí s vyklonením | 3,5 × 3,0 m | SPA5; plocha 10,5 m². |
| Vyklápěcí s pružinou | 3,5 × 3,0 m | Podle montáže bez SPA5; ověřte dráhu a vyvážení. |
Maximální síla 600 N vyjadřuje tah pohonu. Nejde o hmotnost brány v kilogramech. Při zkoušce odblokované brány musí být síla potřebná pro ruční pohyb oběma směry po celé dráze nejvíce 225 N. Pohon nesmí nahrazovat opravu poškozených pružin nebo špatně vyvážené brány. U SPIDO600 platí také limit hmotnosti brány 110 kg a celkové plochy nejvíce 10,5 m²; u sekční brány respektujte její nižší rozměrový limit.
Kolejnice SR32B má délku 3,2 m a užitečný zdvih vozíku 2,8 m. Výška brány závisí také na její konstrukci a rameni. Pro vyšší bránu je možné doplnit prodloužení SR08B o 0,8 m s delším řemenem; při 4 m dráze je užitečný zdvih 3,5 m. Prodloužení samo o sobě nepotvrzuje vhodnost větší nebo těžší brány. Pošlete nám šířku, výšku, typ brány a potřebný zdvih přes kontakt.
Počet cyklů a zatížení
SPIDO600 je určen pro domácí použití: nejvíce 40 cyklů/den a 4 minuty nepřetržitého chodu. Při opakovaném ovládání a zvýšeném odporu může řízení chod dočasně omezit, aby se motor nepřehřál. Jeden cyklus zahrnuje otevření i zavření.
Montáž kolejnice a pohonu
Montujte při zavřené bráně, s odpojenou sítí i záložní baterií. Brána musí jít rukou plynule a po odpojení od vozíku zůstat vyvážená v jednotlivých polohách. Zámky, které by bránily automatickému pohybu, vyřešte před montáží. Pružiny a protizávaží nastavuje kvalifikovaný technik.
- Zkontrolujte prostor nad bránou, délku kolejnice, pevnost stěny a stropu. Ponechte přístup k pohonu a odblokovací šňuře.
- U dvoudílné dráhy zasuňte obě části do spojky až na doraz. U hotové SR32B tento spojovací krok odpadá. Zkontrolujte souvislý a volný pohyb vozíku.
- Nasaďte motorovou hlavu na kolejnici a upevněte dodanými šrouby. Je přípustné i otočení hlavy o 90° vůči ose dráhy podle montážního výkresu.
- Nastavte napnutí řemene. Příliš napnutý řemen může poškodit pohon; volný řemen způsobuje hluk a nespolehlivý posun. Při prodloužení použijte správný delší řemen.
- Upevněte přední konzoli do dostatečně pevného podkladu a zadní část zavěste na stropní konzole. Dráhu vyrovnejte a všechna upevnění dotáhněte.
- Při zavřené bráně odpojte vozík, osaďte konzoli na bránu do osy kolejnice a připojte tahové rameno. Tenký panel musí mít vhodné vyztužení; montáž musí přenést sílu pohonu bez deformace.
- Dokončete odblokovací šňůru. Ručně projděte celou dráhu, zkontrolujte mezery a opět zajistěte vozík před učením.

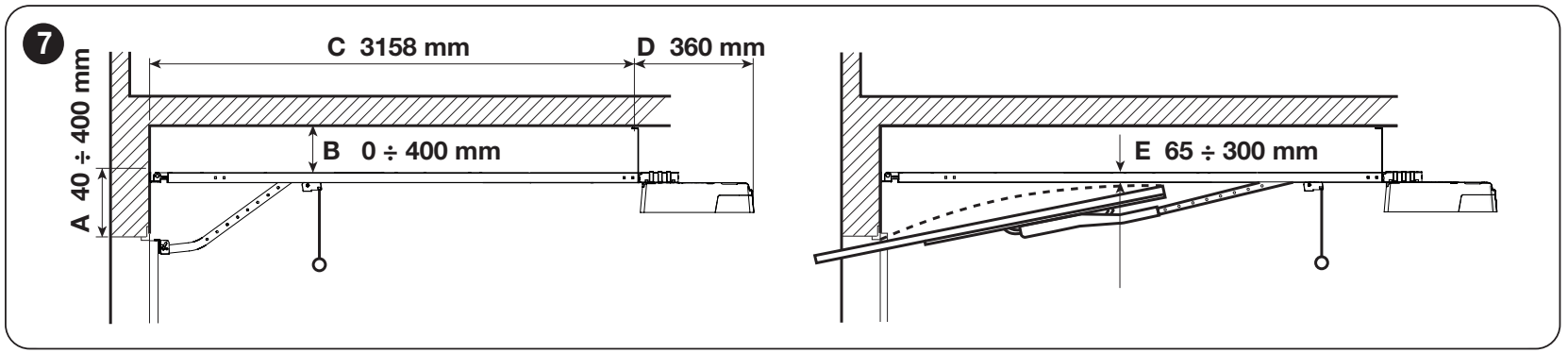

V označené orientaci: A = 40–400 mm, B = 0–400 mm, C = 3 158 mm, D = 360 mm. Pro výklopnou bránu dodržte E = 65–300 mm, tedy odstup dráhy od nejvyššího bodu horního okraje brány při pohybu. Rozměry se vztahují k zobrazenému montážnímu uspořádání.
Kabeláž a síťové napájení
Použijte chráněnou zásuvku 230 V AC, 50/60 Hz s ochranným vodičem a možností bezpečného odpojení. Dodaný kabel ani vidlici neodstřihujte. Pokud chybí vhodná zásuvka, její přívod a ochrany zhotoví elektrikář. Vodiče slaboproudu veďte odděleně od síťového vedení a zajistěte proti tahu a kontaktu s pohyblivými díly.
| Připojení | Kabel / maximální délka |
|---|---|
| Maják | 2 × 0,5 mm²; maximálně 20 m. |
| Anténa | Samostatný koaxiální kabel RG58; maximálně 10 m, doporučuje se méně než 5 m. |
| Tlačítko / klíčový spínač | 2 × 0,5 mm² pro beznapěťový povel NO; maximálně 50 m. Pro dva kontakty 2 kabely 2 × 0,5 mm² nebo jeden 4 × 0,5 mm². |
| Fotobuňky | TX: 2 × 0,5 mm²; RX: 4 × 0,5 mm², napájení a kontakt NC. Maximálně 30 m. |
| Bezpečnostní hrana | 2 × 0,5 mm²; maximálně 20 m. OSE vyžaduje tři vodiče podle zapojení hrany. |
| Síťový přívod k zásuvce | 3 × 1,5 mm² do 30 m; při delším vedení podle montážního návodu 3 × 2,5 mm² a ochranné uzemnění u automatiky. Návrh a vyhotovení zajistí elektrikář. |
Uvedené délky platí pro příslušné zapojení a prostředí. Při jiné bezpečnostní hraně nebo ovládacím modulu respektujte také návod daného zařízení. Síťové napájení nepatří na vstupy příslušenství.

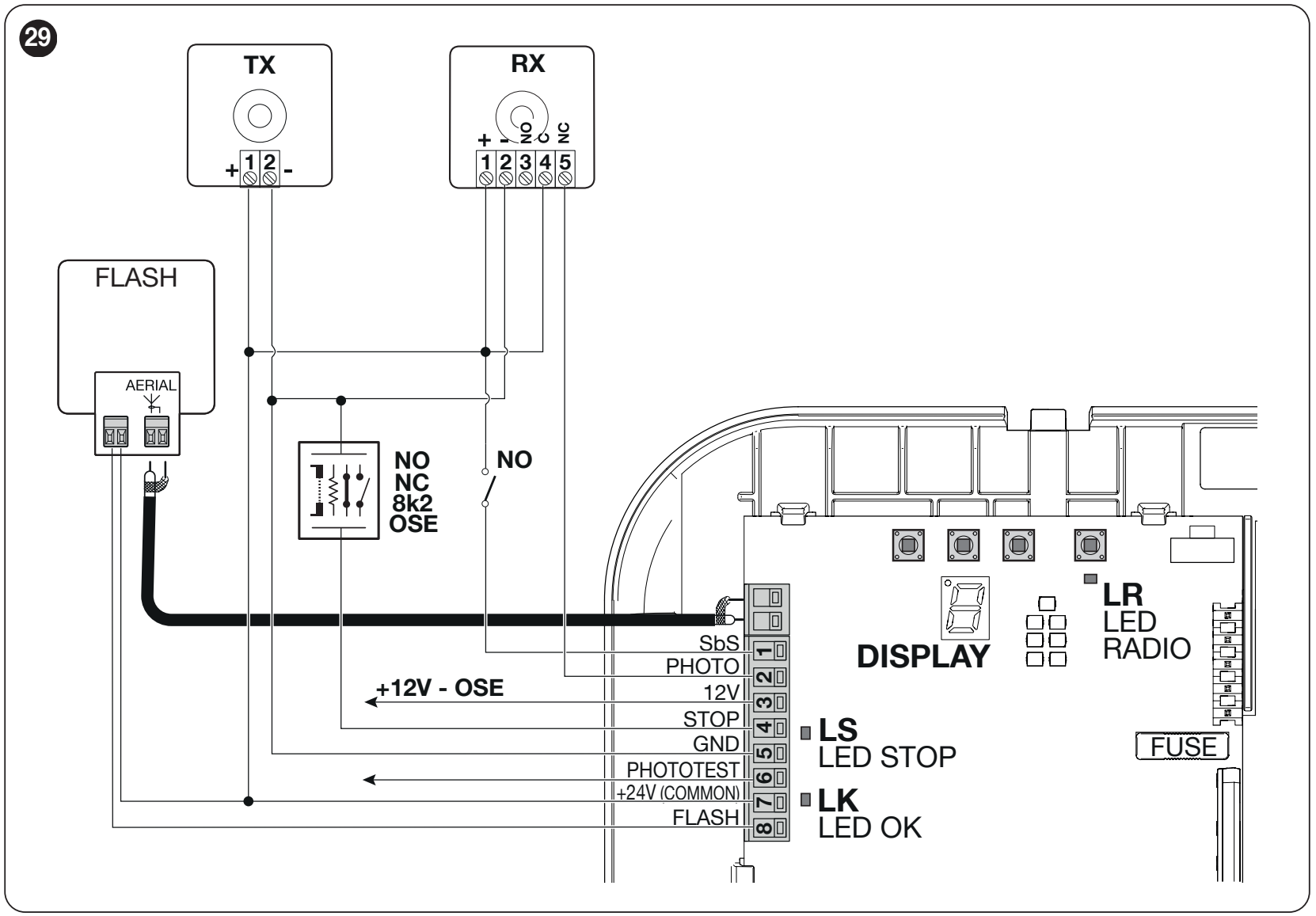

Řídicí deska, svorky a polarita
Následující zapojení a nabídka patří k SPA600 se sedmsegmentovým displejem a svorkou PHOTOTEST. Před zapojením ověřte označení na své desce. Pokud má deska místo PHOTOTEST výstup OUT STB, použijte návod odpovídající této verzi.
| Svorka | Funkce a připojení |
|---|---|
| 1 – SbS | Beznapěťový kontakt NO mezi 1 a 7; krokový povel. |
| 2 – PHOTO | Beznapěťový kontakt NC mezi 2 a 7; rozpojení vyvolá bezpečnostní reakci. |
| 3 – 12 V OSE | Plus (+) 12 V DC pro optickou hranu, maximálně 15 mA. Signál na 4, mínus na 5. |
| 4 – STOP | Bezpečnostní vstup vůči 5 – GND; NO, NC, 8,2 kΩ nebo OSE. Typ se načítá při učení. |
| 5 – GND | Mínus (−) pro pomocné napájení a OSE; nikoliv ochranné uzemnění sítě. |
| 6 – PHOTOTEST | Spínané napájení vysílače fotobuněk při testování. V režimu PHOTOTEST maximálně 15 mA; funkci lze změnit v nabídce. |

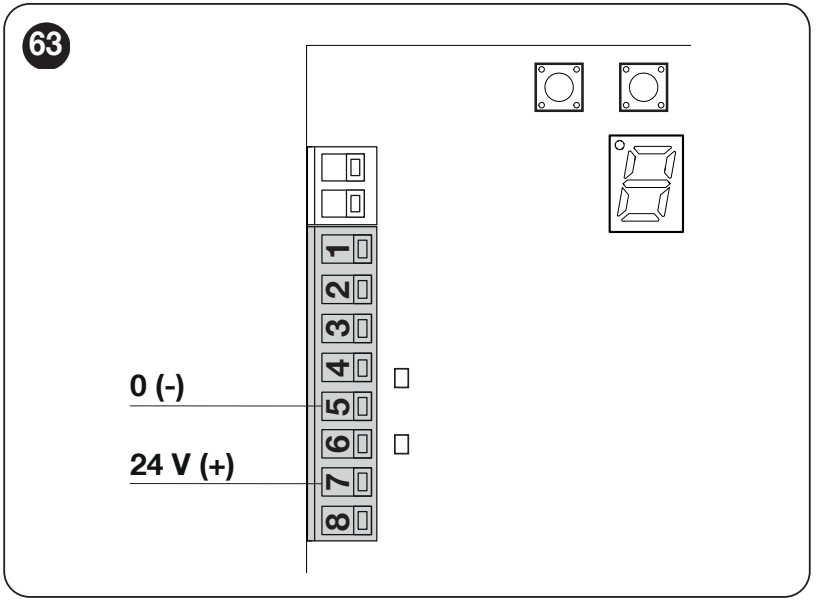

| 7 – +24 V COMMON | Plus (+); pomocné 24 V DC, tolerance −30 % / +50 %, společně maximálně 100 mA mezi 7 (+) a 5 (−). |
| 8 – FLASH | Maják mezi 8 a 7 podle schématu. Pro jeden ELDC platí limit 200 mA; jiné funkce výstupu vyžadují odlišnou zátěž. |
| AERIAL | Samostatný dvojpólový anténní konektor; střed a stínění koaxiálu RG58 podle schématu. |
Tlačítko, klíčový spínač nebo relé
Na SbS připojujte pouze beznapěťový kontakt NO, například tlačítko nebo relé ovládacího modulu. Kontakt propojí 1 – SbS a 7 – COMMON. Na povelový vstup nepřivádějte výstupní napětí modulu. Pokud modul vyžaduje napájení, použijte samostatně 7 (+) a 5 (−) a dodržujte společný limit 100 mA.
Bezpečnostní hrana a vstup STOP
STOP zastaví pohyb a provede krátkou reverzi. Při změně bezpečnostního zařízení je nutné znovu naučit zařízení. Více kontaktů NO se připojuje paralelně, kontakty NC do série. Hrany 8,2 kΩ a jejich kombinace zapojte podle konkrétního schématu; běžný spínač nezaručuje stejnou úroveň kontroly poruchy jako monitorovaná hrana.

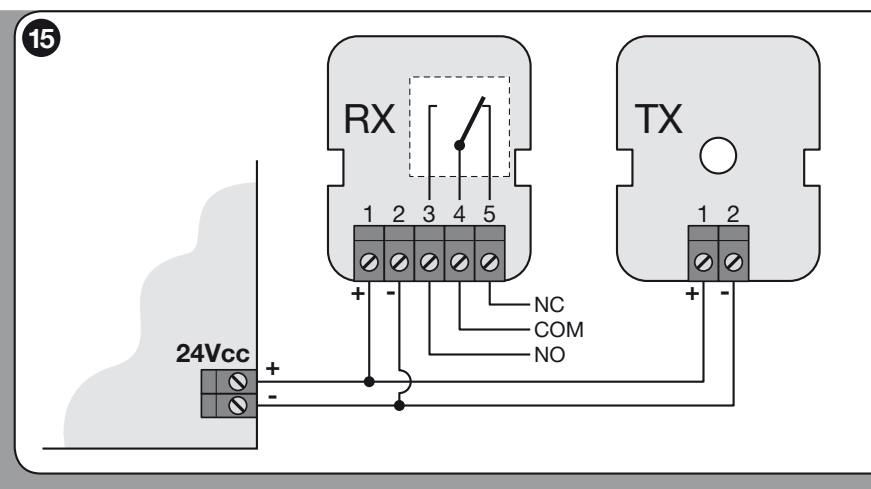

Zapojení fotobuněk
SPA600 nemá BlueBUS. Pro běžné zapojení použijte NICE EPM s reléovým kontaktem. Model EPMB se na tuto svorkovnici nepřipojuje.
| Připojení EPM | Svorky SPA600 |
|---|---|
| TX 1 (+) a RX 1 (+) | 7 – +24 V COMMON (+). |
| TX 2 (−) a RX 2 (−) | 5 – GND (−). |
| RX 4 – COM / RX 5 – NC | Mezi 7 – COMMON a 2 – PHOTO. Kontakt nemá polaritu. RX 3 – NO nechte pro toto zapojení volný. |
EPM pracují v tomto zapojení na 24 V DC; přepojku na 12 V nevytvářejte. Dvojice TX + RX má odběr přibližně 55 mA, který započítejte do společného limitu pomocného napájení 100 mA.

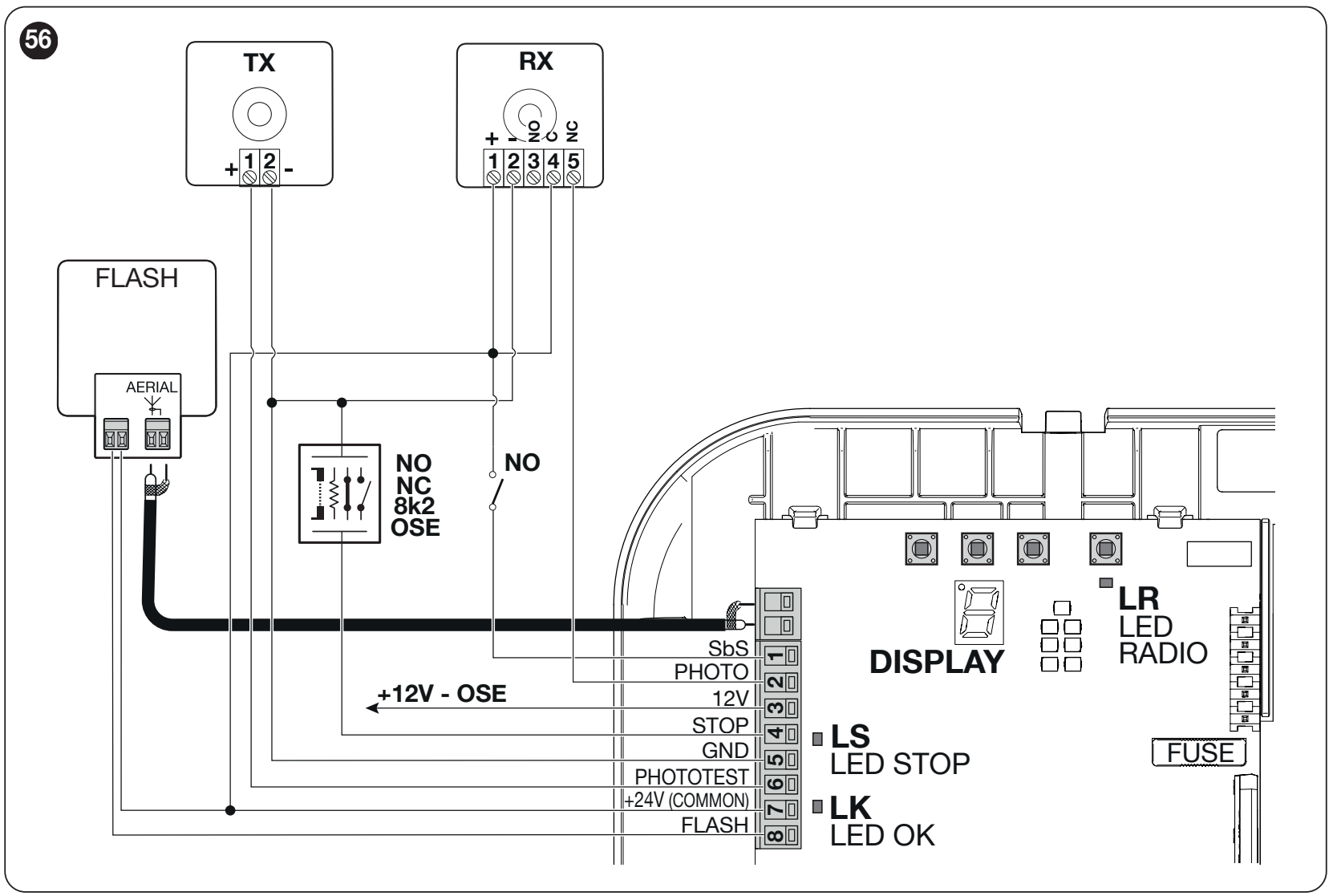

Zapojení s funkcí PHOTOTEST
PHOTOTEST před manévrem zkontroluje správnou reakci fotobuněk. Použijte pouze vysílač, jehož odběr nepřekročí 15 mA; tento limit platí pro celý výstup. Kompatibilitu konkrétního TX ověřte před přesunutím napájení.
| Vodič | Zapojení s testováním |
|---|---|
| TX plus (+) | 6 – PHOTOTEST namísto stálého plusu 7. |
| TX mínus (−) | 5 – GND. |
| RX plus / mínus | 7 (+) / 5 (−), stálé napájení. |
| RX COM / NC | Mezi 7 a 2 – PHOTO; NC, nikoliv NO. |
V nastavení PHOTOTEST ponechte hodnotu 0 a znovu naučte zařízení. Běžné napájení EPM ze 7 / 5 se nesmí zaměnit za testované zapojení jen proto, že jsou fotobunky připojeny na PHOTO.

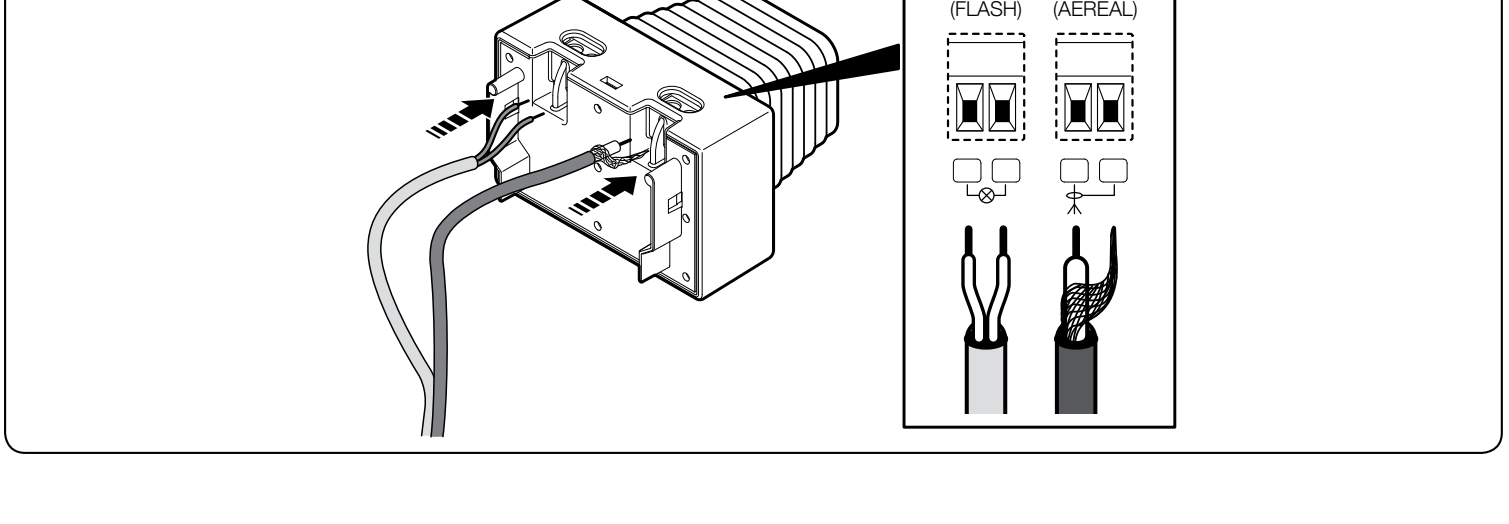

Maják FLASH, osvětlení a anténa
NICE ELDC připojte jeho svorkovnicí označenou FLASH na 7 – COMMON a 8 – FLASH podle schématu SPA600. Standardní režim majáku používá 12 V DC; pro jeden LED maják ELDC dodržte limit 200 mA. Funkci výstupu musí zodpovídajícím způsobem nastavit programování. Na tyto svorky nepatří síťový maják 230 V.
Při dvojici FLASH na majáku respektujte označení připojeného zařízení. Pořadí pólů není na tomto detailu ELDC označeno; nepřenášejte na něj orientaci pomocné svorkovnice 24 V / GND. Vstup AERIAL na ELDC je samostatná anténa: koaxiál zapojte na anténní konektor řízení podle obrázku. Nezaměňujte anténu a napájení majáku.
Pohon má také vestavěné LED osvětlení garáže. Přepínání funkce FLASH nebo PHOTOTEST na osvětlení, zámek či rádiový kanál mění účel výstupu. Stejný konektor potom nesmí dále sloužit původnímu zařízení.
První spuštění a učení
Nejprve dokončete mechaniku a zapojení, zajistěte vozík a uvolněte celý prostor pohybu. Zkontrolujte STOP, fotobunky a správný směr pohybu. Učení poloh, učení síly a párování ovladače jsou odlišné úkony.
Po zapnutí má LED OK blikat přibližně jednou za sekundu; displej při startu na 3 s rychle zobrazí 8. Výstup majáku má být v klidu vypnutý.

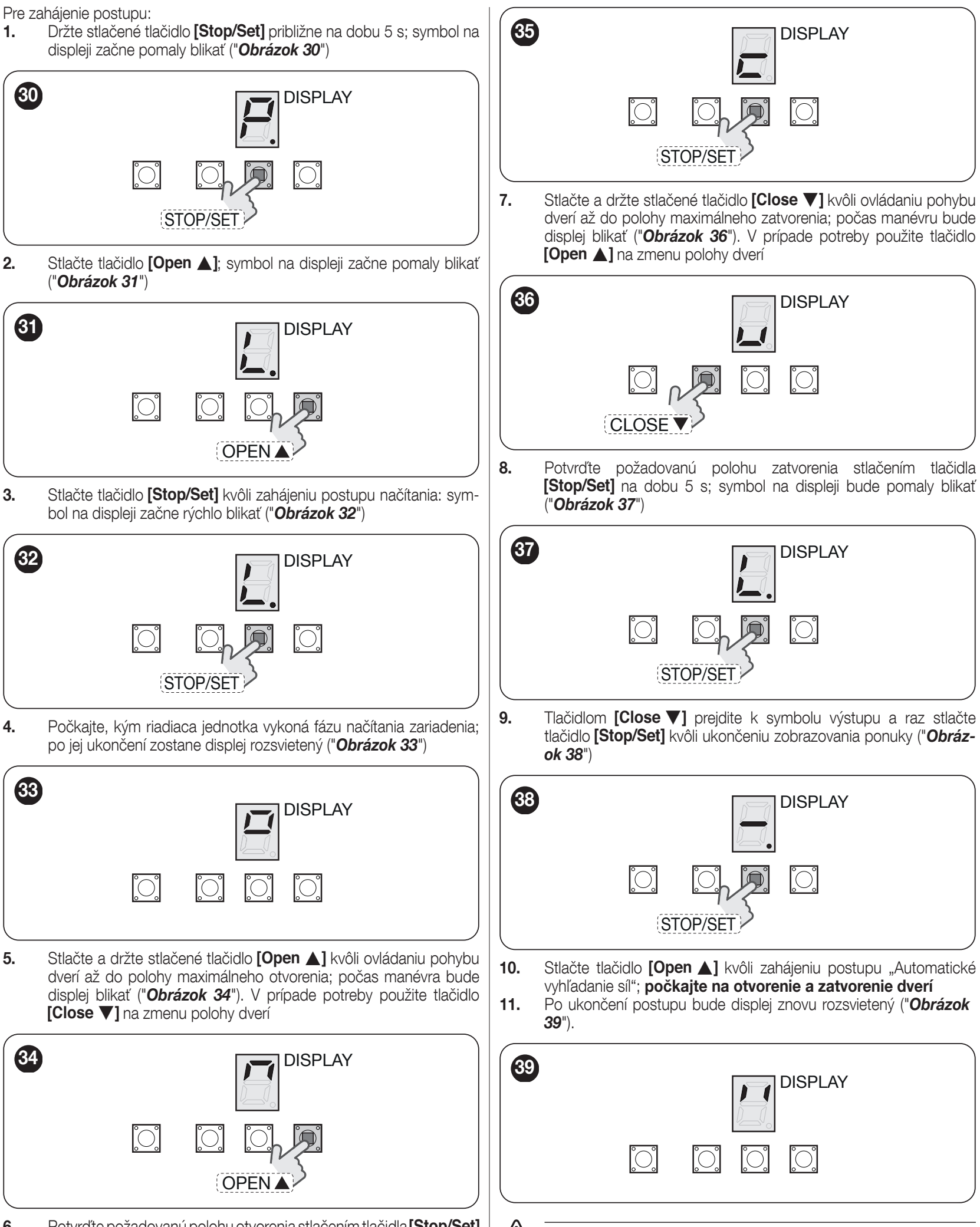

1. Učení zařízení a koncových poloh
- Podržte STOP/SET přibližně 5 s, dokud symbol vstupu do menu pomalu nebliká.
- Stiskněte OPEN, čímž přejdete na položku 1 – Vyhledávání zařízení a poloh. Stiskněte STOP/SET pro spuštění; displej rychle bliká.
- Počkejte, dokud se dokončí rozpoznání zařízení a displej zůstane svítit.
- Držením OPEN posuňte bránu do požadované otevřené polohy. CLOSE umožňuje polohu opravit. Potvrďte držením STOP/SET, dokud se neobjeví symbol uzavřené polohy podle obrázku; uvolněte.
- Držením CLOSE posuňte bránu do požadovaného úplného zavření. OPEN umožňuje korekci. Podržte STOP/SET 5 s; symbol pomalu bliká.
- Tlačítkem CLOSE přejděte na výstupní symbol a potvrďte STOP/SET. Stiskněte OPEN: brána se otevře a zavře při automatickém učení síly.
- Počkejte na dokončení. Displej má zůstat svítit. Pokud znovu bliká, odstraňte příčinu a učení zopakujte.
Opakované učení po změně příslušenství
Vstupte do instalační položky 1 podle menu. Podržte STOP/SET přibližně 6 s; po rozpoznání zařízení displej pomalu bliká, poté tlačítko uvolněte. Pokud se pomalé blikání neobnoví, počkejte 15 s bez stisknutí tlačítek a postup zopakujte. Ukončete přes výstupní symbol a STOP/SET. Po změně zopakujte zkoušku bezpečnosti.
Změna směru otáčení při obrácené montáži
- Odpojte síť i zálohu. Podržte STOP/SET a obnovte napájení.
- Po 3 s od zapnutí STOP/SET uvolněte. Krátkým stisknutím STOP/SET zvolte směr: vnitřní světlo LC svítí = obrácený směr; nesvítí = standardní směr.
- Počkejte 3 s bez stisknutí tlačítek pro potvrzení a znovu proveďte učení poloh.
Učení síly a první zkouška pohybu
Učení síly provádí automatický otevírací a zavírací manévr se zvýšenou silou. Během tohoto procesu udržujte osoby a předměty mimo bránu. Při spuštění přes SbS nebo rádio vnitřní světlo během učení bliká; při spuštění tlačítky desky se nerozsvítí. Po změně poloh, rychlosti, směru nebo odlehčení mechaniky se musí síla naučit znovu.
Při přerušení polohování STOP nebo PHOTO odstraňte příčinu a pokračujte OPEN / CLOSE. Přerušené učení síly po odstranění příčiny obnovte pohybovým povelem.
Zkouška před uvedením do provozu
- Při odblokovaném vozíku ověřte ruční otevírání i zavírání po celé dráze: potřebná síla nesmí překročit 225 N (přibližně 23 kg síly, nikoliv hmotnosti brány). Poté vozík znovu zajistěte.
- Zopakujte elektrické otevření a zavření; brána musí dosáhnout uložených poloh bez zasekávání a deformace konzol.
- Ověřte zpomalení u koncových poloh, odlehčení řemenu po zastavení, ruční odblokování a nové zajištění.
- Přerušte každou fotobunku u TX, u RX a uprostřed paprsku; ověřte správnou bezpečnostní reakci. Vyzkoušejte všechna STOP zařízení.
- Technik musí změřit nárazové síly a ověřit bezpečnost celé brány. Vyšší silou nesmí být maskována špatná mechanika. Po změně síly proveďte měření znovu.
- Přednostně předați uživateli pokyny k obsluze, odblokování a údržbě. Průchozím způsobem procházejte pouze úplně otevřenou a stojící bránou.

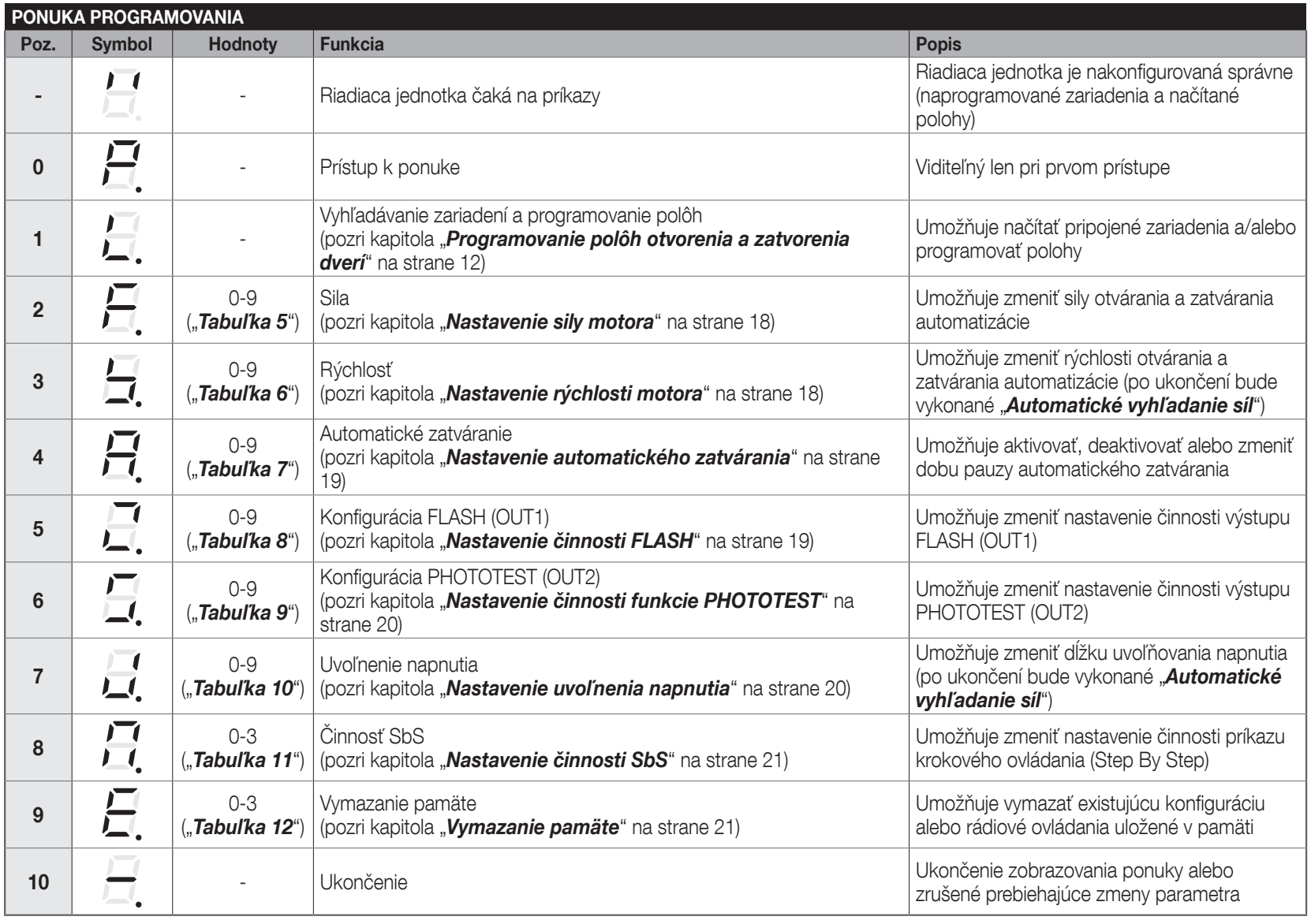

Programování SPA600 přes displej
Nastavujte při stojícím motoru. Tlačítka OPEN / CLOSE procházejí nabídku nebo mění hodnotu; STOP/SET vybírá a potvrzuje. Rozsvícená tečka rozlišuje položku nabídky od její číselné hodnoty. Číslo pozice níže označuje pořadí položky, nikoliv zobrazený symbol.
- Podržte STOP/SET přibližně 5 s, aby se otevřela nabídka.
- Pomocí OPEN / CLOSE vyberte funkci podle symbolu na původním obrázku. Krátce stiskněte STOP/SET; zobrazí se aktuální hodnota.
- OPEN / CLOSE změní hodnotu. STOP/SET ji potvrdí a vrátí do nabídky.
- Vyberte výstupní symbol vodorovné čárky a potvrďte STOP/SET. Pokud zvolíte výstup při změně hodnoty, změnu zrušíte.
Položka 1 slouží k učení zařízení a poloh, položka 9 k vymazání paměti. Tovární hodnoty jsou zvýrazněny tučně.
| Pozice – parametr a účel | Hodnoty |
|---|---|
| 2 – Síla Rozsah regulačních stupňů, nikoliv údaj v newtonech. | 0 – minimum 1–4 – rostoucí stupně 5 – tovární hodnota 6–8 – rostoucí stupně 9 – maximum |
| 3 – Rychlost Hodnoty jsou otevření / zavření v %. Po změně následuje učení síly. | 0 – 40 / 40 1 – 50 / 50 2 – 50 / 75 3 – 50 / 100 4 – 75 / 50 5 – 75 / 75 6 – 75 / 100 7 – 100 / 50 8 – 100 / 75 9 – 100 / 100 |
| 4 – Automatické zavírání Pauza po otevření před automatickým zavřením. | 0 – vypnuto 1 – 10 s 2 – 20 s 3 – 30 s 4 – 40 s 5 – 50 s 6 – 60 s 7 – 70 s 8 – 80 s 9 – 90 s |
| 5 – FLASH (OUT1) Funkce musí odpovídat skutečně připojené zátěži. Zámek/magnet pouze vhodného elektromagnetického typu. | 0 – maják, 12 V DC; pro ELDC max. 200 mA 1 – stav brány: výstup aktivní během pohybu 2 – elektrický zámek, impulz 3 s 3 – elektrická západka během otevírání 4 – magnet aktivní při zavřené bráně, před otevřením uvolnění a zpoždění 3 s 5 – osvětlení během pohybu a 1 minutu po něm 6 – rádiový kanál 1 7 – rádiový kanál 2 8 – rádiový kanál 3 9 – rádiový kanál 4 Režimy 1–9: 24 V DC, max. 10 W. Pokud je kanál 1–4 přiřazen k výstupu, motor jeho původní povel nevykoná. |
| 6 – PHOTOTEST (OUT2) Při testování dodržte limit TX. Pokud výstup přeprogramujete, přestává plnit funkci testu fotobuněk. | 0 – PHOTOTEST, max. 15 mA 1 – stav brány: výstup aktivní během pohybu 2 – elektrický zámek, impulz 3 s 3 – elektrická západka během otevírání 4 – magnet aktivní při zavřené bráně, před otevřením uvolnění a zpoždění 3 s 5 – osvětlení během pohybu a 1 minutu po něm 6 – rádiový kanál 1 7 – rádiový kanál 2 8 – rádiový kanál 3 9 – rádiový kanál 4 Režimy 1–9: 24 V DC, max. 3 W. Po zvolení 0 znovu naučte zařízení. Kanál přiřazený výstupu neovládá motor. |
| 7 – Odlehčení mechaniky Krátký opačný pohyb uvolní napětí po zastavení. Nejde o centimetry zdvihu. Po změně je nutné učení síly. | 0 – vypnuto 1 – minimum 2 – mezistupeň 3 – tovární hodnota 4 – mezistupeň 5 – střední hodnota 6–8 – vyšší mezistupně 9 – maximum |
| 8 – Krokový povel SbS Mění sekvenci tlačítka a odpovídajícího rádiového povelu. | 0 – otevřít → stop → zavřít → otevřít 1 – otevřít → stop → zavřít → stop 2 – společný vstup: při otevírání povel nezavírá; po úplném otevření další povel zavírá 3 – poloautomatické otevření, zavírání během držení povelu |
Sílu nastavte pouze na hodnotu potřebnou pro správný pohyb. Vysoký stupeň nesmí kompenzovat tření nebo špatnou pružinu. Po nastavení ověřte ochranu proti překážce a nárazové síly.
Dálkové ovládače a párování
Přijímač je vestavěný. Kompatibilní ovládače MYGO4, ON2E a INTI2 se párují tlačítkem RADIO. Paměť má 90 míst: v režimu 1 jedno místo na celý vysílač, v režimu 2 jedno na tlačítko.
Režim 1 – všechna tlačítka
- Podržte RADIO, dokud se rozsvítí LED LR, poté uvolněte.
- Do 10 s podržte na jednosměrném ovládači kterékoli tlačítko. Po třech dlouhých bliknutích LR uvolněte tlačítko.
- Další vysílač můžete uložit v následujících 10 s. Krátký stisk RADIO ukončí příjem.
| Tlačítko v režimu 1 | Příkaz |
|---|---|
| 1 | Krokový povel SbS |
| 2 | Částečné otevření |
| 3 | Otevřít |
| 4 | Zavřít |
Režim 2 – jedno tlačítko
Stlačte a uvolněte RADIO n-krát podle čísla příkazu. LED LR zopakuje počet. Do 10 s uložte vybrané tlačítko ovládače stejně jako výše; pro další tlačítko postup zopakujte.
| Počet stlačení RADIO | Příkaz |
|---|---|
| 1 | SbS |
| 2 | Částečné otevření 1 |
| 3 | Otevřít |
| 4 | Zavřít |
| 5 | Osvětlení – časovač |
| 6 | Osvětlení – zapnout/vypnout |
LR blikne 1× u již uloženého ovládače, 6× při nekompatibilním kódování a 8× při plné paměti.
Přidání ovládače pomocí existujícího
Postup proveďte v dosahu pohonu a jen při povoleném učení. Nový ovládač převezme přiřazení původního.
- Na novém ovladači držte požadované tlačítko nejméně 8 s a uvolněte.
- Na původním ovladači třikrát pomalu stiskněte a uvolněte uložené tlačítko.
- Na novém ovladači jednou stiskněte a uvolněte stejné tlačítko jako v prvním kroku.
Smazání rádiové paměti
Smaže všechny uložené ovladače. Podržte RADIO i po rozsvícení a následném zhasnutí LED LR. Při dalším blikání uvolněte přesně při třetím bliknutí. Úspěch potvrdí pět dlouhých bliknutí. Smazání rádia je samostatný úkon, odlišný od resetu řízení.
Zamknutí nebo odemknutí rádiové paměti
- Odpojte síť i zálohu. Podržte RADIO a obnovte napájení.
- Po 5 s LR dvakrát pomalu blikne. Uvolněte RADIO.
- Do 5 s krátkými stlačeními RADIO vyberte: zhasnutá LR = odemknuté; svítící LR = zamknuté.
- Po 5 s od posledního stlačení dvě pomalá bliknutí potvrdí ukončení.
Zamknutá paměť brání párování, kopírování i smazání rádia; nejde o mechanické zamknutí brány.
Smazání paměti a obnovení nastavení
V ponuce vyberte pozici 9 – Smazání paměti. Zvolením hodnoty se příslušné smazání spustí; není to jen nezávazný výběr. Před krokem určete, co chcete zachovat.
| Hodnota | Co se smaže |
|---|---|
| 0 | Vlastní parametry se vrátí na tovární; polohy a ovladače se zachovají. |
| 1 | Konfigurace, naučená zařízení a polohy; ovladače se zachovají. |
| 2 | Pouze ovladače v rádiové paměti. |
| 3 | Celá paměť včetně konfigurace, poloh a ovladačů. |
Po vymazání konfigurace nebo poloh znovu naučte bránu a proveďte zkoušku. Po vymazání rádia znovu spárujte ovládače.
Diagnostika a odstranění poruch
Displej signalizuje E1–E8. Odpovídající počet krátkých bliknutí může ukázat také maják nebo vnitřní osvětlení; série se opakuje po 1 s pauze.
| Signalizace | Příčina a další krok |
|---|---|
| E1 / 1 bliknutí | Zavření / poloha Učení poloh není dokončeno. Proveďte učení poloh. |
| E2 / 2 bliknutí | Fotobuňky Odstraňte překážku, zkontrolujte vyrovnání a zapojení fotobuněk. Zásah při překážce je očekáván. |
| E3 / 3 bliknutí | Omezení síly Zkontrolujte pohyb rukou, pružiny, překážky a tření. Nenastavujte automaticky vyšší sílu; ověřte mechaniku a bezpečnost. |
| E4 / 4 bliknutí | STOP Zkontrolujte bezpečnostní zařízení STOP. |
| E5 / 5 bliknutí | Paměť parametrů Počkejte alespoň 30 s a zkuste povel. Pokud chyba trvá, objednejte servis. |
| E6 / 6 bliknutí | Limit manévrů Počkejte několik minut na ochlazení. Ověřte provozní zatížení a odpor brány. |
| E7 / 7 bliknutí | Vnitřní elektrický obvod Odpojte všechna napájení na několik sekund. Pokud chyba přetrvává, servis zkontroluje desku a motorovou kabeláž. |
| E8 / 8 bliknutí | Trvalý povel Odstraňte trvale aktivní povel, například sepnuté tlačítko nebo relé; zkontrolujte SbS. |
| LED / projev | Význam a kontrola |
|---|---|
| OK – 1 zelené bliknutí/s | Běžný provoz; dvě rychlá zelená bliknutí označují změnu vstupu. |
| OK zhasnutá | Zkontrolujte síť a pojistky. Před výměnou pojistky odstraňte příčinu poruchy. |
| STOP svítí / nesvítí | Svítí = STOP bez zásahu; nesvítí = zkontrolujte STOP zařízení. |
| Vnitřní osvětlení bliká | Automatické učení síly ještě nebylo dokončeno; dokončete učení. |
| Ovládač svítí, brána nereaguje | Zkontrolujte párování, kódování a stav rádiové paměti. |
Při poruše bezpečnostního zařízení automatiku nepoužívejte běžným způsobem. Bránu bezpečně odblokujte a objednejte opravu. Pojistku nahrazujte pouze shodným typem a hodnotou; neopravujte ji přemosťováním.
Záložní baterie PS124
PS124 se vkládá do vyhrazeného prostoru pohonu a připojuje do určeného konektoru podle montážního PDF. Připojte ji až po dokončení mechaniky, zapojení a programování. Baterie je zdrojem napětí i po odpojení sítě: před prací odpojte síť i PS124. Počet pohybů při výpadku závisí na stavu baterie, teplotě a odporu brány.

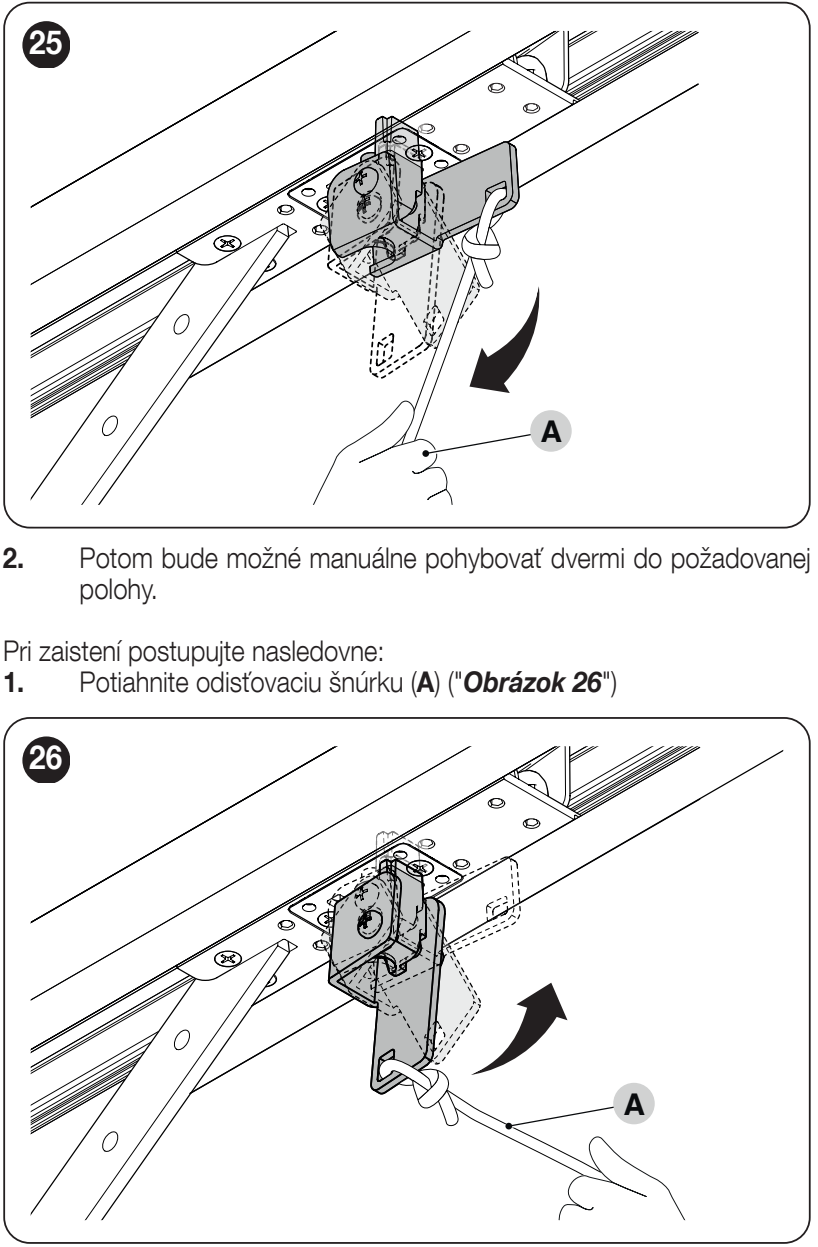

Odblokování a ruční ovládání
Odblokujte pouze stojící bránu. Při vadné pružině nebo nevyvážení může uvolněná brána nekontrolovaně klesnout; zajistěte ji a přivolejte technika. Pokud je garáž přístupná pouze přes tuto bránu, je třeba předem vyřešit odblokování zvenčí vhodné pro konkrétní bránu.
- Zatáhněte odblokovací šňůru A. Vozík se odpojí a bránu můžete bezpečně posouvat rukou.
- Pro nové zajištění znovu zatáhněte šňůru A podle druhého obrázku.
- Ručně posuňte bránu tak, aby se dolní a horní část vozíku zarovnaly a zachytily. Před elektrickým povelem ověřte zajištění.
Údržba a bezpečná obsluha
Kontrolu naplánujte nejpozději každých šest měsíců nebo po 3 000 manévrech, podle toho, co nastane dříve. Před údržbou odpojte všechny zdroje napájení. Zkontrolujte kolejnici, řemen, vozík, konzole, korózi, pružiny a vyvážení brány; opotřebované díly vyměňte. Po kontrole zopakujte zkoušku bezpečnostních prvků a sil.
Ovládače držte mimo dosah dětí. Do prostoru brány nevstupujte během pohybu. Při neobvyklém hluku, trhání nebo zhoršení vyvážení provoz zastavte a kontaktujte servis. Elektroniku a akumulátory odevzdejte do příslušného sběru, nikoliv do smíšeného odpadu.
Technické parametry SPIDO600
| Parametr | Hodnota |
|---|---|
| Použití | Elektromechanický pohon garážové brány pro obytné prostory. |
| Řídící jednotka | Vstavená SPA600 s displejem a PHOTOTEST. |
| Síťové napájení | 230 V AC ±10 %, 50/60 Hz; ochranný vodič. |
| Motor | 24 V DC; napájení celé sestavy je ze sítě 230 V AC. |
| Maximální / minimální síla | 600 / 300 N. |
| Jmenovitý / maximální příkon | 150 / 350 W. |
| Maximální rychlost | 0,20 m/s; skutečný chod závisí od nastavení a zatížení. |
| Cyklů/den | 40; respektujte také ostatní provozní limity. |
| Nepřetržitý chod | Nejvýše čtyři minuty. |
| Krytí / teplota | IP40; −20 až +55 °C. |

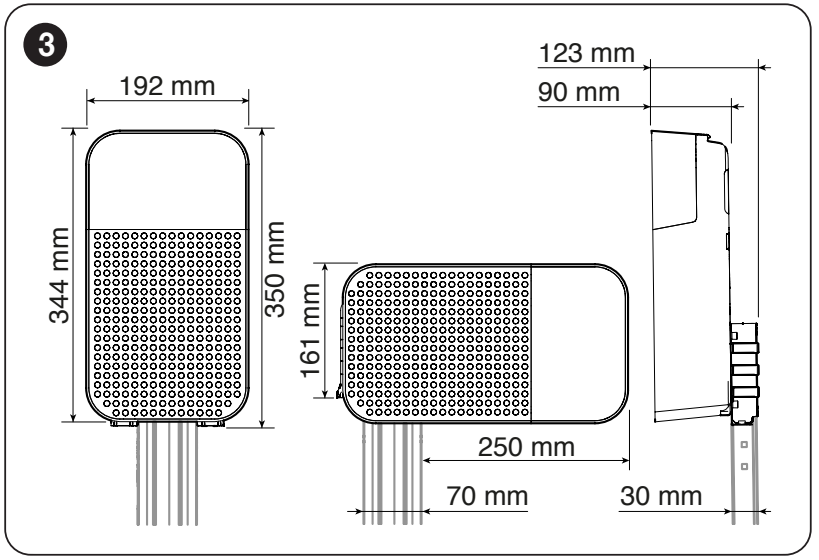

| Rozměry hlavy | 192 × 344 × 90 mm; montážní detaily na výkresie. |
| Hmotnost motoru | 3,8 kg; nikoliv hmotnost celé sady. |
| Pomocné příslušenství | 24 V DC, tolerance −30 % / +50 %, spolu max. 100 mA; polarita a svorky. |
| Záloha | PS124 – volitelná. |
| Osvětlení | Vestavěné LED. |
Programování SPIDO600 – video
Postup ve videu doplňuje výše uvedené kroky; zapojení vždy porovnejte se svorkami své desky.
Obrazový postup rychlé montáže SPIDO600 (PDF). Úplné bezpečnostní a programovací pokyny jsou v montážním manuálu níže.
Doplňkové parametry
| Kategorie: | Pohony NICE |
|---|---|
| Hmotnost: | 3.8 kg |
Diskuze
Buďte první, kdo napíše příspěvek k této položce.
