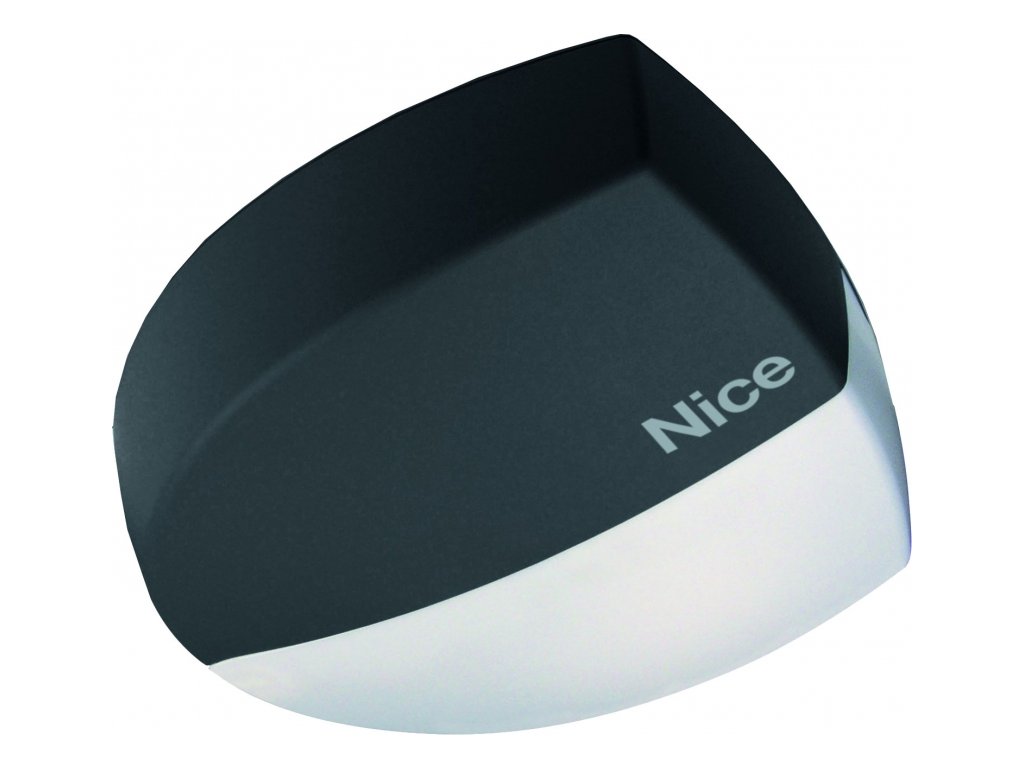

NICE Spinbus SN6021 - samostatný pohon pro garážová vrata

Pohon 650N . Až do plochy 9^{,3 m2/10}^{,5 m2/11}^{,8 m2}.

Položka byla vyprodána…

Dostupnost	Prodej skončil
Kód:	NICE-SPINBUS21

5 397,31 Kč 4 460,59 Kč bez DPH

NICE Spinbus SN6021 - samostatný pohon pro garážová vrata

Řešení pro všechny situace

vašich posuvných bran.

Pomůžeme s výběrem

správné možnosti.

Garance doručení

zásilky k vám.

Ověřeno zákazníky

12 let na trhu.

Popis
Diskuze

Cenově dostupná náhrada!
Pohon NICE Spinbus SN6021 byl nahrazen novějším modelem NICE SPIDO 600.

PohonNICE Spinbus SN6021 je určen pro sekční garážová vrata do plochy 10,5m ², nebo vyčnívající výklopná garážová vrata do plochy 11,8m ², nebo nevyčnívající výklopná garážová vrata . Který je který? Má mechanický vypínač. Pohon je nevratný. Podrobné technické parametry ". Manuál ke stažení ».

(Je tento disk pro mě vhodný?)
Srovnání s ostatními disky:

" Slabší pohon	Silnější pohon "
Není.	NICE Spinbus SN6031 Sekční brána: do 13,5 m² Výklopná vyčnívající: do 12,8 m² Výklopná nevyčnívající: do 10,9 m² Zásuvný přijímač rádiového signálu. BlueBUS.

" Slabší pohon

Silnější pohon "

Není.

NICE Spinbus SN6031

Sekční brána: do 13,5 m²
Výklopná vyčnívající: do 12,8 m²
Výklopná nevyčnívající: do 10,9 m²
Zásuvný přijímač rádiového signálu.
BlueBUS.

Tento produkt - samostatný pohon garážových vrat NICE Spinbus SN6021 (náš kód NICE-SN6021) obsahuje:

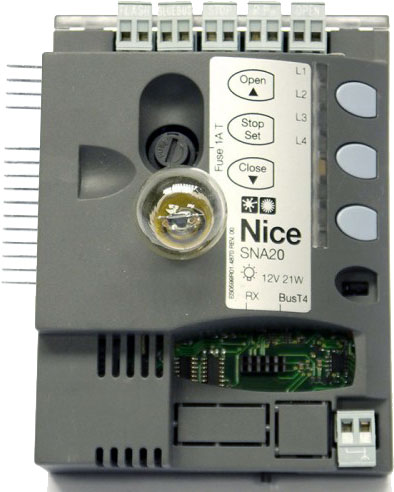

elektromechanický pohon NICE Spinbus SN6021 s řídicí jednotkou NICE SNA20R10 (dříve SNA2, případně SNA20). Pohon se dodává bez přijímače . Při výměně jednotky můžete použít starší zásuvný přijímač, na kterém jsou zapsány ovladače.
instalační příručka

Sady za zvýhodněnou cenu obsahující pohon NICE Spinbus SN6021:

Sada pohonu s příslušenstvím "
Pohon Spinbus SN6021, řídicí jednotka SNA2, přijímač SMXI, řídicí jednotka FLO2RE, vodicí lišta SNA30. Detail a cena ".

Sada pohonu s příslušenstvím "

Pohon Spinbus SN6021, řídicí jednotka SNA2, přijímač SMXI, řídicí jednotka FLO2RE, vodicí lišta SNA30.
Detail a cena ".

Disk je kompaktní, bezpečný, praktický, ideální pro soukromé i firemní použití. Odolné plastové tělo se zabudovaným osvětlením přihrádky.

Pohon je vhodný pro automatizaci garážových vrat do plochy křídla 10,^{5 m2} u sekčních garážových vrat, 11,^{8 m2} u výsuvných garážových vrat nebo 9,^{3 m2} u výsuvných garážových vrat bez výsuvu. Typy garážových vrat. Hodnoty platí za podmínek stanovených výrobcem, jako jsou povětrnostní podmínky, teplotní rozdíly, tuhost vrat a především snadný pohyb vrat. Ne vždy je to možné nebo to nelze ovlivnit, proto doporučujeme ideální použití pohonu NICE Spinbus SN6021 pro garážová vrata s úrovní 80 % těchto hodnot. Další informace naleznete v kapitole Výběr jednotky.

Uživatelsky velmi přívětivá technologie BlueBUS umožňuje napájet a ovládat až 6 párů fotobuněk pomocí dvoužilového kabelu. Součástí pohonu je také teplotní pojistka.

Nastavitelná rychlost, síla a doba pauzy automatického zavírání pohonu a další, viz Programování.

Diagnostika pomocí výstražného majáku.

V případě výpadku proudu lze pohon odblokovat a bránu posunout ručně. Rovněž je možné k pohonu připojit záložní baterii NICE PS124, která umožní v případě výpadku elektrické energie provést několik manévrů.

Řídicí jednotka pohonu má programovatelný vstup, na který lze připojit výstražný maják, indikátor otevřené brány, elektromechanický zámek nebo elektromagnetický zámek.

Pohon NICE Spinbus SN6021 je elektromechanický pohon vhodný pro klimatické podmínky na Slovensku a splňuje všechny evropské bezpečnostní normy.

Příslušenství kompatibilní s NICE Spinbus SN6021

Doporučujeme také zakoupit kompatibilní volitelné příslušenství pro pohon nebo zvolit některou z již sestavených nákladově efektivních sad:

Co	Proč	Typ
Maják	Maják signalizuje pohyb brány blikáním - vhodné pro výjezdy se špatnou viditelností. Má také vestavěnou anténu - ovladač s delším dosahem.	- Lucy(LUCYB) - Moonlight(MLBT) - Wallyght(WLT)
Fotobuňky	Při zavírání detekují překážku a zastaví pohyb - brána nenarazí do žádného auta ani osoby.	- MoonBUS(MOFB)
Vysílač	Pro dálkové ovládání brány.	- FloR (Flo2R-s, Flo4R-s) - Era One (ON2E, ON4E) - Era Flor (Flo2RE, Flo4RE) - Éra Inti(INTI2)
Přijímač	Nutné pro dálkové ovládání brány.	- OXI - SMXI
Anténa	Pro lepší dosah ovladače.	- integrováno v LUCYB, MLBT - samotná anténa ABFKIT, nebo ABF
Klávesnice	Pokud zapomenete dálkový ovladač nebo pokud k vám přijede hodně vozidel či lidí a nechcete všem dávat dálkový ovladač nebo jej otevírat sami.	- MOTXR

Pohon Manuál NICE Spinbus SN6021

Návod k obsluze pohonu NICE Spinbus SN6021 ke stažení zde:

Pohon Manuál NICE Spinbus SN6021

NICE Spinbus SN6021 v kostce

NICE Spinbus je rodina nevratných elektromechanických převodových pohonů pro garážová vrata. Dodávají se s řídicí jednotkou SNA2. Kompatibilní řídicí jednotky jsou SNA2, nebo SNA20. Řídicí jednotky mají konektor SM pro přijímače rádiového signálu NICE SMXI, případně NICE OXI. Elektrické zapojení externích zařízení (fotobuněk, výstražného majáku, atd.) bylo v rodině NICE Spinbus pohonů pro garážová vrata zjednodušeno použitím technologie BlueBUS, která umožňuje zapojení více zařízení do společného konektoru pomocí pouze jednoho dvouvodového kabelu, u kterého není dokonce nutné dodržovat polaritu. Automatické ovládání je závislé na napájení, ale v případě výpadku proudu je samozřejmě možné odblokovat převodový motor a ovládat bránu ručně. Také je možné dokoupit volitelnou záložní baterii NICE PS124, která umožňuje řídit pohyb pohonu vrat i během výpadku elektrické energie.

Výběr pohonu - je pohon NICE Spinbus SN6021 vhodný pro moji bránu?

Každá brána má svůj vlastní konstrukční systém (sekční, výklopná, ...) a plochu a každý pohon má své vlastní limity. Na trhu jsou běžně dostupné následující typy bran:

Sekční garážová vrata	Horní garážová vrata NEvyčnívají *

Vyčnívající horní garážová vrata
bez pružin*	s pružinami

* Pro automatizaci výklopných garážových vrat nevyčnívajících a výklopných vrat vyčnívajících bez pružin je nutné na vrata nainstalovat výkyvné rameno NICE SPA5.

Pohon NICE Spinbus SN6021 lze při výběru vhodného příslušenství použít pro následující povrchy a velikosti křídel jednotlivých typů vrat:

	Sekce	Sklápění vyčnívající	Sklápění nevyčnívá
	max. 10,^{5 m2}	max. 11^{,8 m2}	max. 9,^{3 m2}
Vodicí lišta 3m	2,4 m × 4,4 m	2,8 m × 4,2 m	2,2 m × 4,2 m
Vodicí lišta 4m	3,4 m × 3,1 m	3,5 m × 3,4 m	3,2 m × 2,9 m

Rozměr křídla v zásadě určuje maximální počet cyklů za hodinu a také počet po sobě jdoucích cyklů, tj. určuje, jak dlouho může být pohon v provozu. Vyšší síla (hmotnost) snižuje počet těchto cyklů ještě o procento, a to z důvodu vyššího namáhání pohonu, a také určuje maximální přípustné otáčky při daném zatížení. Pohon je vybaven zařízením(teplotní pojistkou), které měří teplotu motoru i okolního prostředí a úměrně tomu snižuje počet možných cyklů:

Počet cyklů za hodinu Počet cyklů po sobě		Až 250N	250-400N	400-500N
Počet cyklů za hodinu Počet cyklů po sobě		Síla potřebná ke zvednutí křídla*
V ý š k a b r á n y	Až 2 m	20 10	14 7	5 3
	2-2,5m	15 7	10 5	4 2
	2,5-3m	12 5	8 4	3 1
	3-3,5m	10 4	7 3	2 1

* 1Kg=9,81N, tj. sílu potřebnou ke zvednutí křídla lze vydělit 9,81 a zobrazit v kilogramech. Např. 500N se rovná přibližně. 51 kg.

Montáž pohonu NICE Spinbus SN6021

Způsob montáže pohonu se liší v závislosti na instalační situaci. Pro brány do výšky 2,5 m se používá vodicí lišta o délce 3 m, pro brány do výšky 3,5 m se používá vodicí lišta o délce 4 m. Také je možné vodicí lištu umístit na konzoly připevněné ke stropu, nebo ukotvit vodicí lištu přímo na strop pomocí úchytek NICE SNA16.

Kabeláž

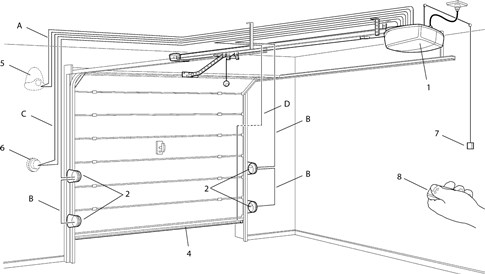

Typická(volitelná) situace zapojení pohonu a příslušenství vypadá pro jednotlivé typy vrat následovně:

Sekční garážová vrata

Vyčnívající horní garážová vrata*	Horní garážová vrata NEvyčnívají*

* Pro automatizaci výklopných garážových vrat nevyčnívajících a výklopných vrat vyčnívajících bez pružin je nutné na vrata nainstalovat výkyvné rameno NICE SPA5.

Seznam příslušenství

Pohon Spinbus
Fotobuňky
Fotobuňky na sloupu
Dotyková hrana

Maják s vestavěnou anténou
Klíčový spínač
Tlačítko STEP-BY-STEP
Dálkové ovládání

Seznam kabeláže

Účel	Typ	Maximální délka
A. Maják s anténou	2×0^{,5 mm2} 1× koaxiální	20m 20 m (doporučeno méně než 5 m)
B. Fotobuňky	2×0^{,5 mm2}	30m, nad 30m ^2×1mm2
C. Klíčový spínač	4×0^{,5 mm2}	50m (nebo 2ks 2×0,5mm)^₂)
D. Dotyková hrana	2×0^{,5 mm2}	30m

Instalace pohonu NICE Spinbus SN6021

Samotná mechanická instalace pohonu se skládá ze tří kroků:

Požadavky na předmontáž
Montáž vodicí lišty
Připevnění pohonu k sestavené liště
Připevnění hnací lišty ke stropu

0. Požadavky na předmontáž

I. Pro vlastní instalaci pohonu jsou nutné určité prostorové požadavky, zejména s ohledem na vodicí lištu:

dostatečná délka garáže (C+D) pro umístění pohonu (cca 3,5 m pro 3m tyč, cca 4,5 m pro 4m tyč),
je také nutné, aby horní bod brány byl od stropu (A) odskočen nejméně o 4 cm a maximálně o 40 cm
a maximální vzdálenost vodicí lišty od stropu (B) by měla být 40 cm (menší vzdálenost nevadí, je možná i montáž přímo na strop).

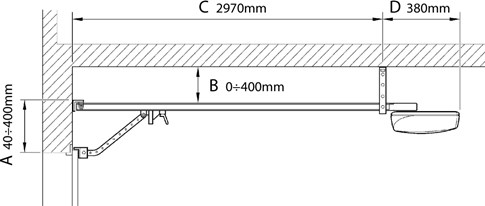

Lepší představu získáte na obrázku:

II. Dále je třeba zajistit prostor pro vlastní montáž tělesa pohonu:	III. A v případě výklopných garážových vrat je nutné, aby při otevírání byl rozdíl mezi spodní částí vodicí lišty a nejvyšším bodem křídla (E) při pohybu minimálně 6,5 cm, ale ne více než 30 cm:

Poznámka: Nejsou-li splněny výše uvedené podmínky, nelze pohon NICE Spinbus SN6021 namontovat nebo je třeba vymyslet jiné řešení ukotvení.

1. Montáž vodicí lišty

Podívejte se na postup pro bar, který máte:

NICE SNA3X (3x1m)	NICE SNA30 (3m)
Detail >	Detail >

NICE SNA3X
(3x1m)

NICE SNA30
(3m)

Detail >

2. Připevnění pohonu k sestavené liště

1. Jednotku lze namontovat třemi různými způsoby podle toho, které umístění vám prostorově vyhovuje.	2. Připevněte pohon k hlavici přenosu otáčení pomocí čtyř dodaných šroubů 6,3x38

3. Připevnění hnací lišty ke stropu

Podle naměřených hloubek odskoku tyče od stropu a horní části brány vyznačte dva montážní otvory přesně ve středu brány. V závislosti na typu můžete připevnit přední rukojeť:

V profilu můžete použít nýty	Můžete použít hmoždinky a šrouby ve zdi	Pokud máte vhodné podmínky, můžete tyč připevnit přímo ke stropu

Po vyvrtání montážních otvorů připevněte přední držák, přičemž druhou stranu motorové tyče nechte na zemi, a přejděte k dalšímu kroku:

1. Připevněte montážní držáky pomocí šroubů a matic. Na konzolách vyberte otvory, které nejlépe odpovídají rozměru B	2. S pomocí žebříku připevněte druhou stranu lišty ke stropu a vyznačte otvory na konzolách. Pak položte tyč zpět na zem.

3. Vyvrtejte otvory do naznačených otvorů, opět pomocí žebříku připevněte hnací tyč a připevněte držáky ke stropu.	4. Ujistěte se, že je obložení v rovině, v případě potřeby jej opilujte a odřízněte zbytek držáků.

5. Zavřete garážová vrata. Zatáhněte za uvolňovací páku vozíku.	6. Přesuňte vozík do polohy, kdy je rukojeť brány kolmá k vodicí liště. Poté připevněte rukojeť k tělesu brány vhodným způsobem podle materiálu brány.

7. Uvolněte obě mechanické vnitřní zarážky. Posuňte přední část směrem k vozíku, pak vozík zatlačte ve směru zavírání a utáhněte doraz.	8. Otevřete garážová vrata. Přesuňte zadní doraz na vozík a utáhněte jej.

9. Zkuste křídlem pohybovat a zjistěte, zda se pohybuje snadno, zda vozík někam naráží a zda není třeba vyvinout nadměrnou sílu.	10. Případně přemístěte uvolňovací kabel z pohonu na vhodné místo v garáži. K tomu můžete použít např. šrouby s očkem.

Programování pohonu

Způsob programování pohonu závisí na dodané řídicí jednotce. S NICE Spinbus SN6021 jsou kompatibilní následující řídicí jednotky:

SNA2	SNA20
Detail... Programování...	Detail... Programování...
	Stejně jako SNA2, jen je to možné: připojení záložní baterie PS124 zapojení ovládacích prvků Opery (O-View) připojení solárního systému Solemyo připojení zařízení pro OPEN vstup, tj. zařízení, která pouze otevírají bránu

SNA2

SNA20

Stejně jako SNA2, jen je to možné:

připojení záložní baterie PS124
zapojení ovládacích prvků Opery (O-View)
připojení solárního systému Solemyo
připojení zařízení pro OPEN vstup, tj. zařízení, která pouze otevírají bránu

Odblokování pohonu NICE Spinbus SN6021

V případě výpadku proudu nebude možné bránu ovládat pomocí dálkového ovladače. Proto lze pohon odemknout pomocí odjišťovací páky a bránu posunout ručně:

1. Zatáhněte za uvolňovací páku vozíku.	2. Pohyb křídla

Výměna žárovky na pohonu NICE Spinbus SN6021

Před výměnou samotné jednotky odpojte jednotku od zdroje napájení a postupujte podle následujících kroků:

1. Stiskněte bílý kryt a otočte jej	2. Odšroubujte starou žárovku. Poté našroubujte novou 230V 60W žárovku s objímkou E27.

Technické vlastnosti pohonu NICE Spinbus SN6021

Model

NICE Spinbus SN6021

Popis typu

Elektromechanický převodový motor pro automatické ovládání garážových vrat v soukromém prostředí. Dodává se s řídicí jednotkou SNA2. Vhodná řídicí jednotka je buď SNA2, nebo SNA20.

Ozubené kolo

Průměr: 9,5 mm
Počet zubů: 28
Kompatibilní s lištami: SNA3X, SNA30, SNA6

Točivý moment
[Síla]

11,7 Nm
[650N] - nutné pro náběh křídla

Jmenovitý točivý moment
[Jmenovitá síla]

5,85 Nm
[345N] - nutné pro udržení křídla v pohybu

Rychlost

0,20 m/s

Jmenovitá rychlost

0,08 m/s

Limit po sobě jdoucích cyklů

50 cyklů/den (řídicí jednotka omezí počet na základě omezení viz Výběr pohonu)

Provozní limit

3 minuty (řídicí jednotka omezí čas na základě omezení, viz Výběr pohonu)

Napájení

230V (+10%-15%) 50/60Hz

Příkon

270W

Izolační třída

1 - musí být uzemněn

Záložní zdroj napájení

možnost dokoupit a osadit záložní baterii NICE PS124

Osvětlení

Žárovka 12V 21W, konektor BA15

Výstup pro maják

V závislosti na naprogramovaném výstupu:

Typ výstupu	Napětí
indikátor otevřené brány	24V max. 5W
maják	12V max. 21W
elektrický zámek	24V max. 10W
elektromagnetický zámek	24V max. 10W

Výstup BlueBUS

jeden výstup pro 2 BlueBUS zařízení

Vstup STOP

pro normálně otevřené, normálně zavřené a pro zařízení s konstantním odporem 8,2 KΩ

Vstup STEP-BY-STEP (P.P., Krokování)

normálně otevřený (vyvolá se příkaz"Stepping")

Rádiový přijímač

bez přijímače, konektor „SM“ pro přijímače NICE SMXI, NICE OXI apod.

Vstup antény

52Ω pro koaxiální kabel RG-58 (nebo podobný)

Programovací funkce

4 funkce zapnutí/vypnutí(programování úrovně I)
4 nastavitelné funkce(programování II. úrovně)

Funkce sebehodnocení

vyhodnocení délky křídla (výpočet vzdálenosti náběhu a seběhu, výpočet bodu částečného otevření)
vyhodnocení připojených zařízení - vstupu STOP a BlueBUS

Provozní teplota

-20°C až +50°C

Použití ve slaném, kyselém a potenciálně výbušném prostředí

Ochranná třída

IP40 - vnitřní použití nebo dobře krytý exteriér

Rozměry

311 × 327 × 105 (Š × H × V)

Hmotnost

3,6 kg

Doplňkové parametry

Kategorie:	Malé brány
Hmotnost:	4.78 kg
