NICEToona TO7024 – 24 V pohon křídlové brány do 7 m
NICE Toona TO7024 je samostatný elektromechanický pohon 24 V DC s magnetickým enkodérem pro jedno křídlo brány. Hmotnost do 1 700 kg a délka do 7 m jsou krajní údaje; přípustnou kombinaci určuje křivka TO7024. Pohon je nevratný a má robustní hliníkové tělo.
Motor má samostatné vnitřní dorazy otevření a zavření. 24 V označuje napětí motoru; síťové napájení a funkce příslušenství určuje skutečně osazená centrála. Aktuální MC824HR30/MCA1R30 má vlastní návod. U starší MC824HR10/MCA1R10 použijte postup její desky.
| Rychlá navigace | |
|---|---|
| Balení | Sady |
| Příslušenství | Limity |
| Životnost | Montáž |
| Zapojení | Dorazy |
| Zkouška | Údržba |
| Odblokování | Fotogalerie |
| Parametry | Manuál |
| Příslušenství – svorky a polarita | Manuál PDF |

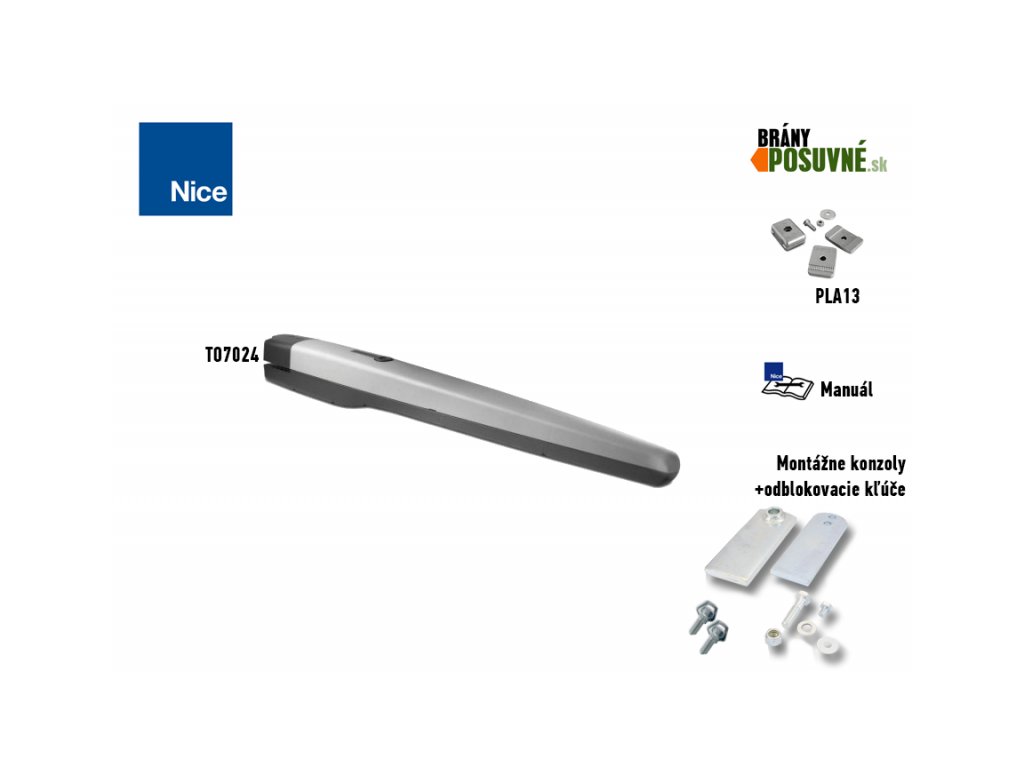

Co obsahuje samostatný pohon
| Jednotka obsahuje: | Kód | |||
|---|---|---|---|---|
 |
1 × | Drive NICE Toona 7 TO7024 |
TO7024 |
|
|
Elektromechanický pohon NICE Toona TO7024. Hodnoty do 1 700 kg a do 7 m jsou krajní; přípustnou kombinaci určete podle grafu TO7024. |
||||
 |
2 × | Vnitřní mechanické dorazy otevření a zavření | PMD1641R01.4610 | |
|
Vnitřní dorazy nastavují otevřenou a zavřenou polohu; potřebu dalších dorazů posuďte podle celé brány. Pokyny k nastavení. |
||||
 |
2 × | Odemykací klíč | CM-B | |
|
V případě výpadku proudu slouží k odblokování pohonu, aby bylo možné bránu ručně posunout tlačením nebo tažením. |
||||
 |
1 × | Přední držák pro přišroubování |
PMD1640R02.4610 |
|
|
Je přišroubován k pevné části křídla, dbejte na to, aby byl umístěn v jiné výšce než zadní držák. |
||||
 |
1 × | Čep přední konzoly | R8.5120 Podložka V8X16.5102 Kolík |
|
|
Slouží k upevnění přední části jednotky k přednímu držáku. |
||||
 |
1 × | Zadní svařovací držák | PMD1642.4610 | |
|
Je přivařen k montážní desce se šrouby nebo k ocelovému sloupku. Všimněte si, že je umístěna v jiné výšce než přední konzola. |
||||
 |
1 × | Montážní deska pod zadní konzolou | PMD1639.4610 | |
|
Zadní konzola je k němu přivařena. Montážní deska se pak připevní na sloupek nebo stěnu. |
||||
 |
2 × | Čep zadní konzoly | D12.5110 Matice R12.5120 Podložka V12X60.5102 Pin |
|
|
Slouží k upevnění zadní části jednotky k zadnímu držáku. |
||||
Tato karta je samostatný motor s montážními díly. Pro automatický provoz je potřeba vhodná řídicí jednotka a bezpečnostní prvky celé brány; obsah hotových sad je uveden na jejich vlastních kartách.
Alternativní pohony
| " Slabší pohon | Alternativní pohon | Silnější pohon " |
|---|---|---|
|
|
Není. |
Není. |
Zvýhodněné sady s TO7024
U každé sady zkontrolujte její obsah a počet motorů. Vhodnost křídla určuje křivka TO7024; 7 m a 1 700 kg nejsou současné hodnoty.

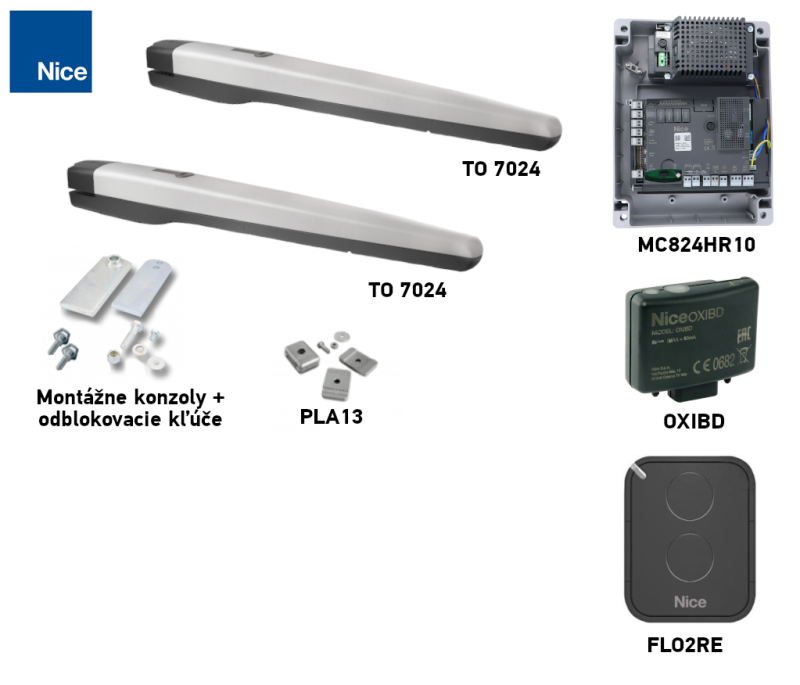

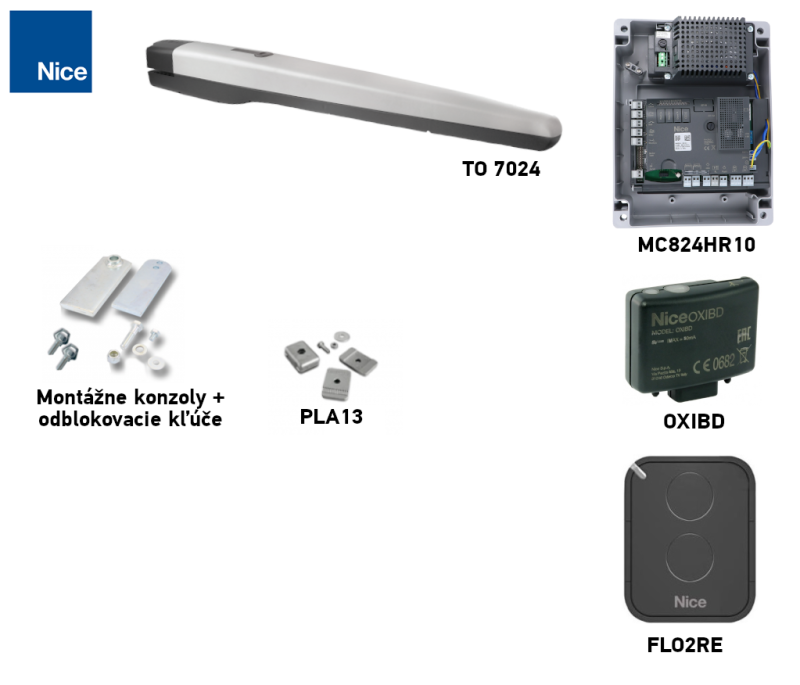

| Sada pro jednokřídlou bránu " | Sada pro dvoukřídlou bránu " |
|---|---|
|
Pohon TO7024, řídicí jednotka, ovladač, přijímač. |
2 x pohon TO7024, řídicí jednotka, ovladač, přijímač. |

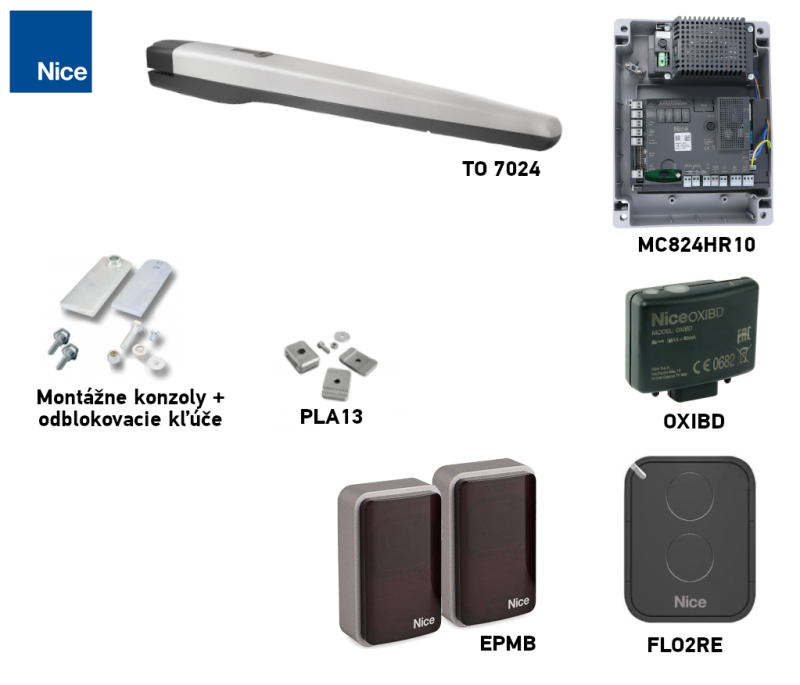

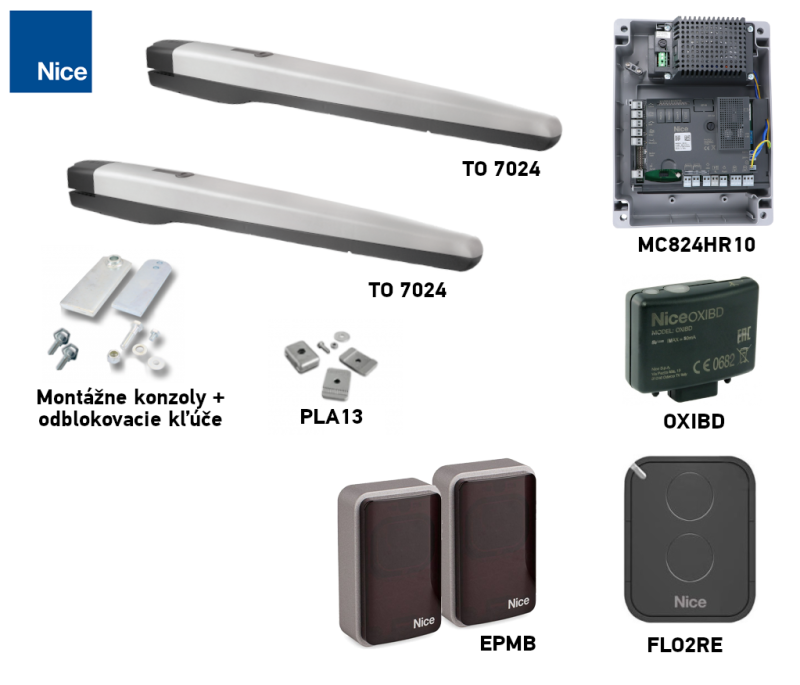

| Sada pro jednokřídlou bránu s fotobuňkami " | Sada pro dvoukřídlou bránu s fotobuňkami " |
|
Pohon TO7024, řídicí jednotka, ovladač, přijímač, fotobuňky. |
2 × pohon TO7024, řídicí jednotka, ovladač, přijímač, fotobuňky. |

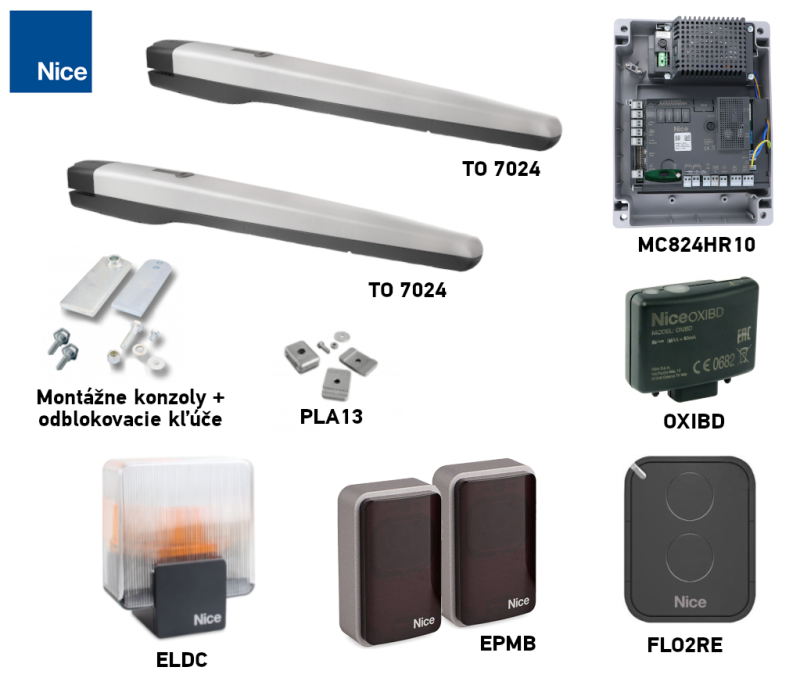

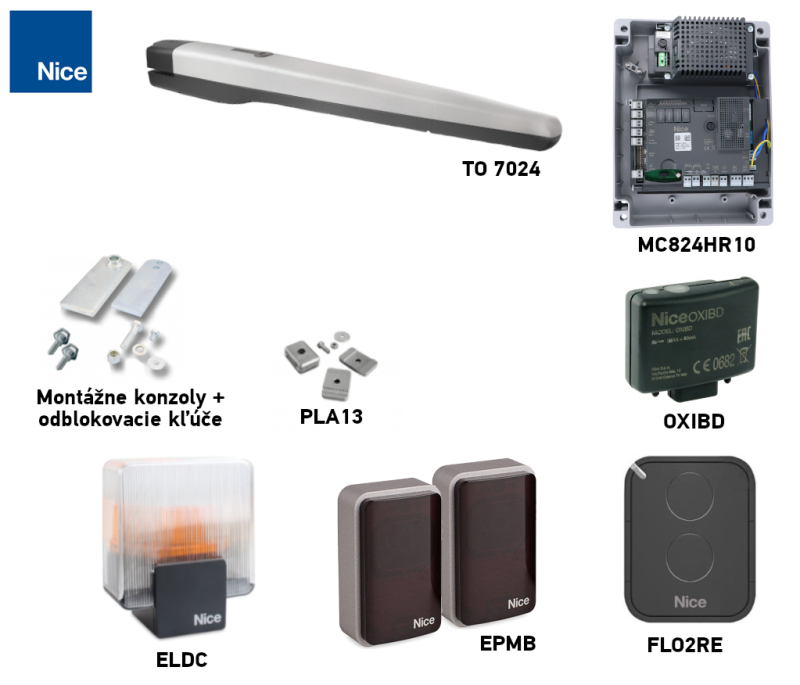

| Sada pro jednokřídlou bránu s příslušenstvím " | Sada pro dvoukřídlou bránu s příslušenstvím " |
|
Pohon TO7024, řídicí jednotka, ovladač, přijímač, fotobunky, maják. |
2 × pohon TO7024, řídicí jednotka, ovladač, přijímač, fotobunky, maják. |
Zapojení příslušenství při MC824HR30
Následující svorky patří centrále MC824HR30/MCA1R30 ve spojení s motorem TO7024, nikoli samotnému motoru. Před prací odpojte síť i záložní baterii. Při jiné desce použijte její vlastní schéma.
| Příslušenství | Svorky, napětí a polarita |
|---|---|
| Fotobuňky BlueBUS | Kompatibilní fotobunky, například EPMB, připojte dvouvodičově na BlueBUS. + a − se nerozlišují. Nastavte adresu a po změně zařízení zopakujte učení. |
| STOP a povely | Vstup STOP přijímá beznapěťový kontakt NO, NC nebo prvek s odporem 8,2 kΩ; jeho stav se učí. SbS, Otevřít a Zavřít přijímají beznapěťový kontakt NO na příslušné dvojici svorek. Kontakty nemají +/- a na vstup nepřivádějte cizí napětí. |
| Pomocné napájení | Pravá svorka dvojice STOP = -, levá svorka dvojice SbS = +, při orientaci obrázku níže (nápisy nad svorkami). Napájení vhodné čtečky nebo modulu: 24 V DC (-30 % až +50 %), nejvíce 200 mA, i v pohotovostním režimu. Signální relé modulu zapojte zvlášť jako beznapěťový kontakt; ověřte přípustný rozsah napětí a odběr modulu. |
| Maják, zámek, kontrolka | FLASH: 12 V DC, nejvíce 21 W; ELS: 12 V AC, nejvíce 15 VA, bez pevného +/-; OGI: 24 V DC, nejvíce 4 W. U FLASH/OGI schéma neurčuje pořadí +/- na dvojici svorek, proto jej neodhadujte; u polarizovaného výrobku ověřte označení na desce i výrobku. Výstupy mohou mít změněnou funkci podle programování. |
| Rádio a záloha | Zásuvný přijímač patří do konektoru SM, záložní akumulátor do svého konektoru podle osazené desky. Nepřipojují se na BlueBUS ani na svorky motoru. |
Podrobné polohy svorek, učení a zkoušku bezpečnostních prvků najdete ve vlastním návodu centrály NICE MC824HR30.
Příslušenství podle řídicí jednotky
Výběr závisí na skutečné desce, vstupech, přijímači a napětí. Starší kompatibilní deska se tím nemění na aktuální generaci.
| Co | Proč | Typ |
|---|---|---|
| Řídicí centrála | Elektronika pro motor; návod vyberte podle skutečně osazené desky. | Aktuální: MC824HR30/MCA1R30 pro jeden nebo dva motory 24 V. Starší kompatibilní set: MC824HR10 s deskou MCA1R10 (SPMCA1). Její návod nepoužívejte pro R30. |
| Maják | Signalizuje pohyb. Anténu má pouze model, u kterého ji výrobce uvádí. Volba závisí na výstupu centrály. |
U MC824HR30 je výstup FLASH určen pro 12 V maják do 21 W. U jiného světla ověřte napětí, příkon a způsob blikání. |
| Fotobuňky | Sledují prostor paprsku a předají signál centrále. Reakce brány závisí na zapojení a nastavení; po montáži vyzkoušejte celou sestavu. | |
| Vysílač | Ovladač vyberte podle přijímače a kódování osazeného v centrále. ON3EBD patří k OXIBD, ON3ELR k OXILR. | |
| Přijímač | Radiový přijímač musí podporovat kódování ovladače; rozhraní pro inteligentní domácnost mají odlišné funkce. |
|
| Anténa | Zlepšení příjmu přijímače při správném umístění a připojení. | |
| Klávesnice | Ovládání kódem. BlueBUS klávesnice vyžaduje desku, která podporuje povelová zařízení. | |
| Klíčový spínač | Ovládání přes vhodný povelový vstup centrály. | |
| Elektrické zámky | Zajištění křídla; způsob ovládání a napětí zámku ověřte podle centrály a montáže. |
|
| Čtečky karet | ETPB vyžaduje podporu povelových zařízení na BlueBUS konkrétní desky. |
|
| Záložní zdroj napájení | Chod při výpadku sítě umožňuje baterie připojená ke kompatibilní centrále. | PSS324 je aktuální typ pro MC824HR30. Starší PS324 vyžaduje u R30 CABLA11 a vypnutý režim standby. Podmínky ověřte v návodu osazené desky. |
Rozsah použití jednoho křídla
Délka a hmotnost jsou společným omezením. Křivka TO7024 dosahuje 1 700 kg při 3 m; při 7 m přibližně 750 kg. Použijte pouze křivku svého modelu a zohledněte odpor pohybu, plnou výplň a vítr; krajní hodnoty nelze automaticky spojit.
Životnost podle zatížení
U jednoho křídla sečtěte příslušné indexy hmotnosti, délky a prostředí. Součet poté porovnejte s grafem NICE. Nad 100 % už graf hodnotu neuvádí. Jedná se o orientační odhad životnosti 80 000 až 250 000 pracovních cyklů podle zatížení, nikoliv o záruku.
| Vliv na jedno křídlo | Index |
|---|---|
| Hmotnost do 400 kg | 0 % |
| Nad 400 do 500 kg | 10 % |
| Nad 500 kg | 20 % |
| Délka 2–3 m | 0 % |
| Délka 3–4 m | 0 % |
| Délka nad 4 do 5 m | 10 % |
| Délka nad 5 do 6 m | 20 % |
| Délka nad 6 do 7 m | 30 % |
| Teplota nad 40 °C, pod 0 °C nebo vlhkost nad 80 % | 20 % |
| Plná náplň křídel | 15 % |
| Větrná oblast | 15 % |
| Graf NICE |
|---|
|
Montáž pohonu a konzol
Před montáží zkontrolujte pevnost brány, plynulý ruční pohyb křídla, prostor pro odblokování a vhodné místo na pevné části křídla. Montáž a elektrické připojení svěřte kvalifikovanému technikovi.
Uchytení zadní konzoly a graf A/B/C
Sloup a konzoly: Orientačně doporučujeme pevný ocelový sloup 120 × 120 mm. Při 100 × 100 mm musí montážník zvlášť posoudit tloušťku stěny, kotvení, základ, odsazení závěsu a zatížení větrem. Samotný průřez pevnost nezaručuje.
Změřte odsazení závěsu C. Na původním grafu TO6024HS/TO7024 veďte od C vodorovnou čáru a odečtěte B; průsečík s doporučenou linií r.i.l. určí úhel a svislicí A. Rozměry A a B mají být podobné. Hodnoty B pod čarou t NICE nedoporučuje.
Pokud profil sloupku nebo poloha závěsu neumožní dodržet graf, zadní konzolu je třeba upravit nebo zhotovit vhodné prodloužené uchycení pro Toona 6–7. Při otvírání směrem ven je prodloužené zadní uchycení nezbytné. Rozměry zvolte podle skutečné brány a před konečným svarem ověřte celý pohyb.
Zadní konzolu po kontrole geometrie pevně spojte s montážní deskou a sloupkem. Spojovací materiál do sloupku zvolte podle podkladu. Přední konzolu upevněte na pevnou část křídla; motor musí mít na čapech potřebnou malou vůli, aby se nezasekával.
Pro TO7024 je samostatně dostupná zadní konzole PMD1642.4610. Je to náhradní díl původního uchycení; požadované prodloužení při atypické geometrii se musí navrhnout zvlášť.
Rozměr D = 1 070 mm. Po určení A z grafu odečtěte E v tabulce NICE; výškový rozdíl přední a zadní konzoly je F = 50 mm.
| A (mm) | E (mm) |
|---|---|
| 180 | 890 |
| 190 | 880 |
| 200 | 870 |
| 210 | 860 |
| 220 | 850 |
| 230 | 840 |
| 240 | 830 |
| 250 | 820 |
| 260 | 810 |
| 270 | 800 |
| 280 | 790 |
U zadního čapu NICE předpisuje matici dotáhnout a poté povolit o 1/10 otáčky, aby mezi díly zůstala minimální vůle. Přední upevnění dotáhněte podle výkresu výrobce.
Kabeláž a zapojení motoru
Před otevřením krytu a zapojením odpojte napájení. Pohon má speciální svorky enkodéru a motoru 24 V DC; nezaměňujte je. Vodiče a ochranné uzemnění připojte podle původního obrázku NICE a návodu skutečně osazené centrály. Označení 24 V je napětí motoru, nikoliv automaticky síťové napájení centrály.
Při otvírání směrem ven se podle NICE mění polarita napájení motoru. Současně musí být správně navržena montážní geometrie; samotná změna vodičů nestačí. Směr pohybu, polohy zastavení a bezpečnostní zařízení poté ověřte podle návodu osazené desky.

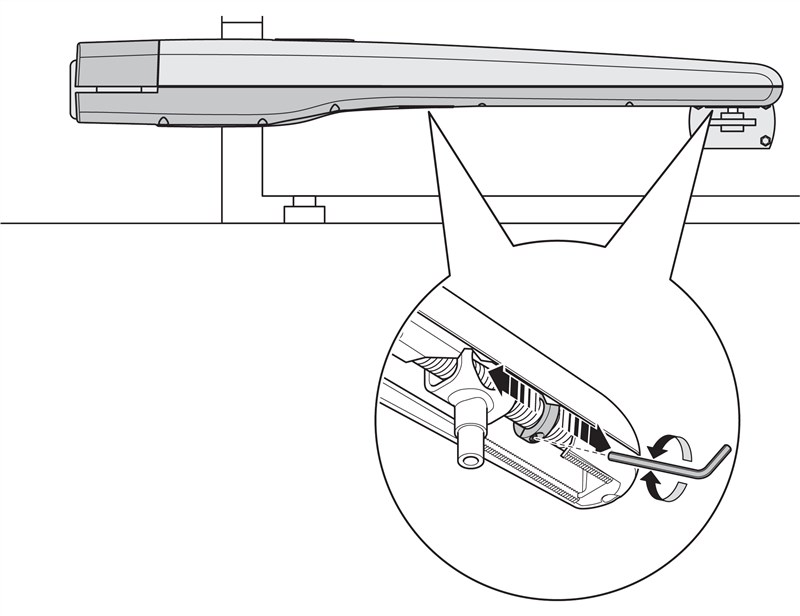

Vnitřní dorazy otevření a zavření
U série Toona 6–7 se mechanické dorazy nastavují pro otevření i zavření. Motor odblokujte, křídlo přesuňte tak, aby byl přístupný šroub dorazu, povolte jej, ručně nastavte požadovanou otevřenou polohu, doraz přisuňte k čapu a dotáhněte. Stejný postup zopakujte v požadované zavřené poloze, poté motor zablokujte. Konečné polohy a bezpečnost celé brány ověřte při zkouškách.
Zkouška před prvním použitím
Po montáži a nastavení dorazů musí kvalifikovaný technik vyzkoušet celou bránu, nikoliv pouze rozběh motoru. NICE uvádí jako kontrolu při odblokovaném pohonu ruční pohyb křídla silou nejvíce 390 N.
- Ověřit plynulý ruční pohyb v celém rozsahu, pevnost konzol a bezpečné odblokování.
- Provést opakované povely otevřít, zastavit a zavřít; zkontrolovat směr, doběh, dorazy a u dvou křídel jejich pořadí podle návodu centrály.
- Jednotlivě prověřit fotobuňky, bezpečnostní hrany a další instalované ochrany. Technik změří provozní síly podle platných požadavků; až po úspěšné zkoušce lze bránu používat.
Praktické ukázky montáže TO7024
Zkrácení zadní konzoly po určení montážních rozměrů
Přivaření zadní konzoly k montážní platně
Uchytení pohonu na zadní konzolu

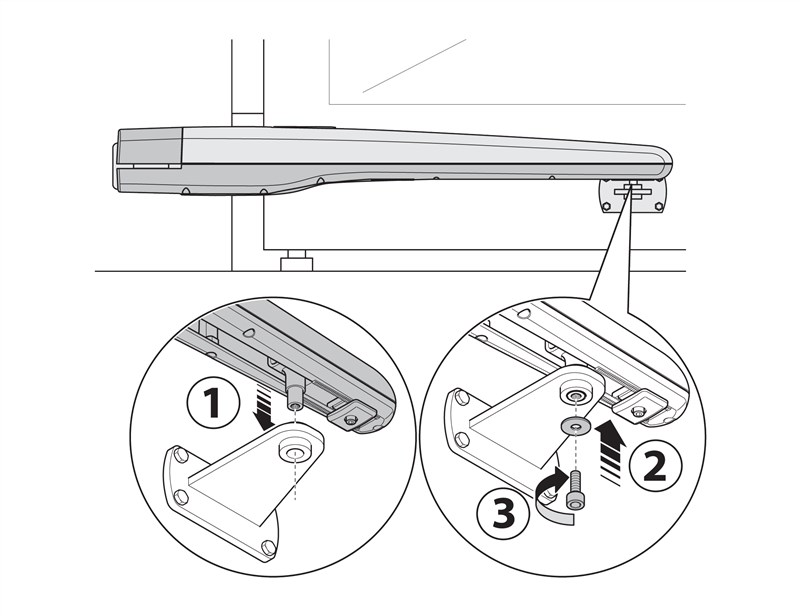

Uchytení TO7024 na přední konzolu
Odstranění krytu pohonu před přivedením kabelu
Přívod kabelu do pohonu
Ukázka nastavení vnitřních dorazů TO7024
Ruční odblokování pohonu
Pohon odblokujte nebo zablokujte pouze při stojícím křídle. Pokud je instalován elektrozámek, nejprve jej odemkněte. Při poruše odpojte napájení.
- Odsuňte kryt odblokovacího zámku.
- Vložte dodaný klíč a otočte jím ve směru hodinových ručiček.
- Zdvihněte páku a křídlo přesuňte ručně. Pro opětovné zajištění páčku sklopte, klíč otočte zpět, vyjměte a kryt zavřete.
Kontrola a údržba
Servis nejpozději každých šest měsíců provede kvalifikovaný technik. Po odpojení napájení prověří uchycení, korozi, opotřebení, šroubové spoje a mazání šroubu s maticí. Po zapnutí vyzkouší pohyb, odblokování a všechna bezpečnostní zařízení.
Fotografie montáže rodiny NICE Toona
Fotografie ukazují různé sestavy Toona. U TO7024 určují montážní rozměry a zapojení modelové výkresy NICE výše; fotografie svorkovnice slouží pouze pro orientaci.
Pohon NICE Toona na křídlové bráně s lamelovou výplní
Uchycení pohonu NICE Toona na ocelovém sloupku
Křídlová brána s pohonem Toona a samostatnou řídicí skříní
Pohon NICE Toona na zelené křídlové bráně
Dvojkřídlová brána s dvojicí pohonů NICE Toona
Ilustrační fotografie svorkovnice pohonu Toona 24 V
Porovnání délek pohonů rodiny NICE Toona
Ručně odblokovaný pohon NICE Toona
Pohled na spodní stranu pohonu NICE Toona
Technické vlastnosti
| Parametr | Hodnota |
|---|---|
| Model | TO7024 |
| Napětí motoru | 24 V DC |
| Maximální / jmenovitý odběr | 5 A / 2,5 A |
| Maximální / jmenovitý příkon | 120 W / 60 W |
| Zdvih | 584 mm |
| Rychlost bez zatížení | 0,013 m/s |
| Maximální / jmenovitá síla | 2 700 N / 1 400 N |
| Cykly za hodinu při jmenovité síle | 41 |
| Stupeň ochrany | IP44 |
| Pracovní teplota | −20 až +50 °C |
| Izolační třída | F |
| Orientační životnost | 80 000 až 250 000 cyklů podle zatížení |

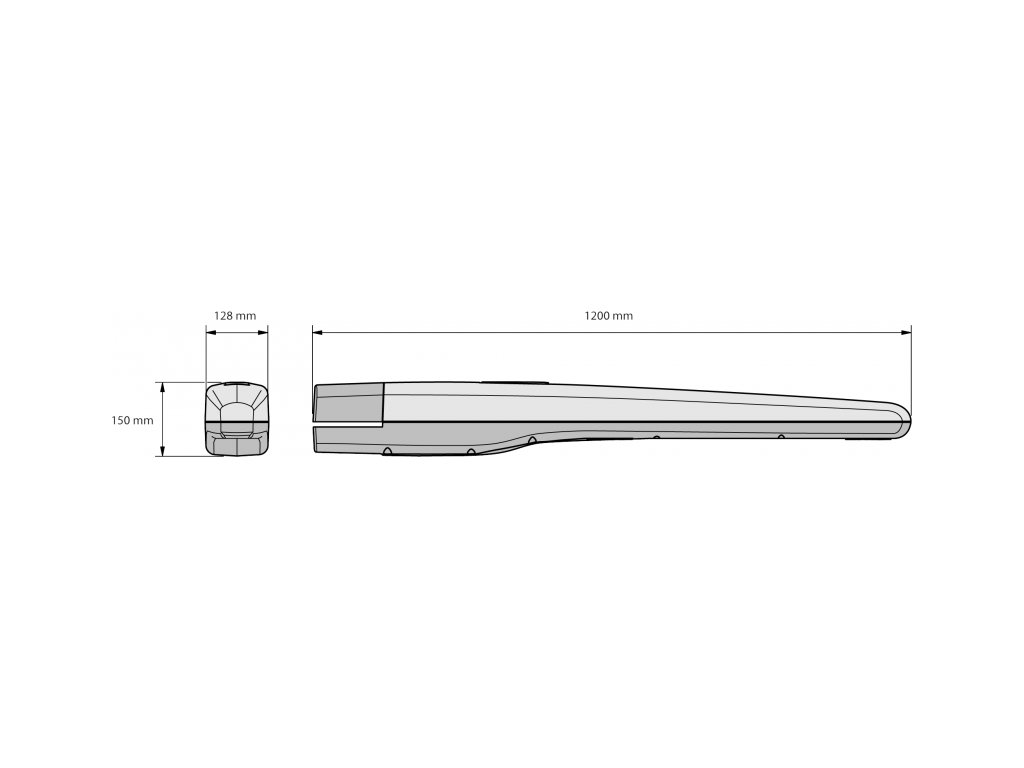

| Rozměry D × Š × V | 1 200 × 128 × 150 mm |
| Hmotnost motoru | 15 kg |
Doplňkové parametry
| Kategorie: | Samostatná ramena |
|---|---|
| Hmotnost: | 12 kg |
