Sada pohonu NICE Toona 7024 pro dvoukřídlou bránu - jedno křídlo 7m/1700kg s fotobuňkami
Křídlo brány do 7 m / 1700 kg
2x pohon, dálkové ovládání, fotobuňky
Sada pohonu NICE Toona 7 TO7024 je určena pro automatizaci křídlových bran do délky křídla 7 m a hmotnosti do 1700 kg. Pohon je založen na 24V technologii a má vnitřní mechanický doraz pohybu. Pohon je nevratný. Pohony Toona jsou v současné době špičkou v automatizaci křídlových bran v soukromém i průmyslovém prostředí. Celá rodina Toona je spolehlivá a tichá. Podrobné technické parametry ". Manuál ke stažení ».

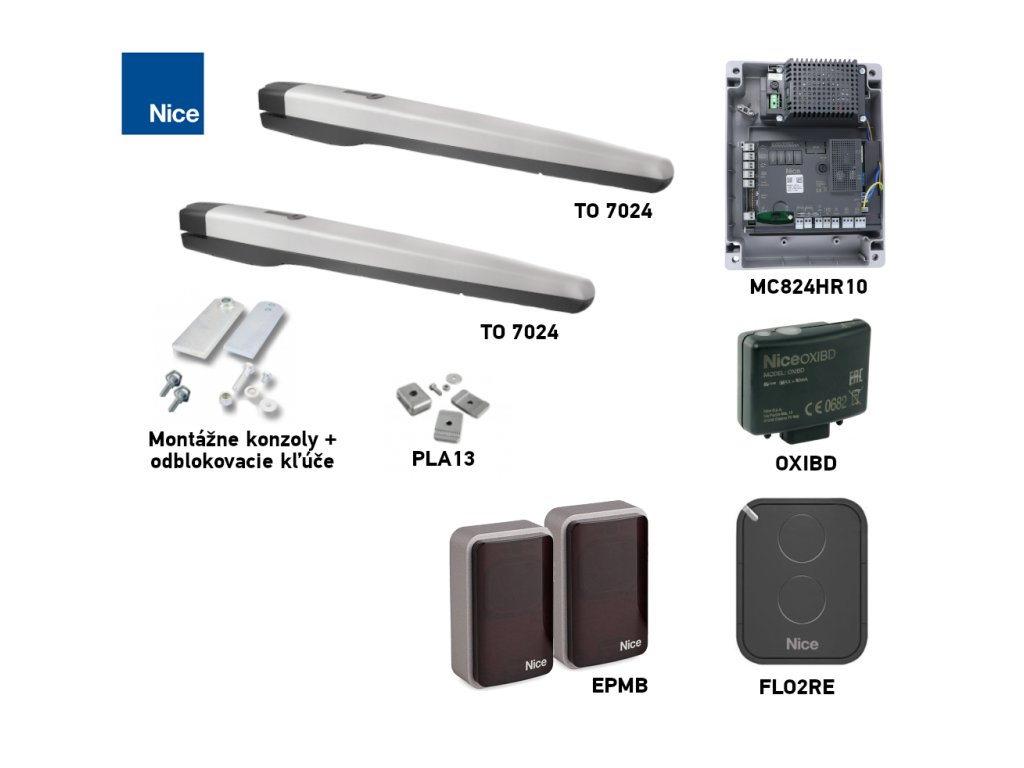

| Sada NICE-TO7024-BZ2 obsahuje: | ||||
|---|---|---|---|---|
|
2 × | Drive NICE Toona 7 TO7024 | NICE-TO7024 | |
|
Elektromechanický pohon NICE Toona TO7024 s nosností křídla brány až 1700 kg a délkou křídla až 7 m.
|
Detail
|
|||
|
1 × | Řídicí jednotka pro 24V pohony křídlových bran, MC824HR30 | NICE-MC824HR30 | |
|
Řídicí centrála v designovém boxu obsahující řídicí jednotku MCA1R30, do které se zapojují pohony a příslušenství, je součástí automatizace. |
Detail
|
|||
|
1 × | Dálkové ovládání NICE Era Flor FLO2RE | NICE-FLO2RE | |
|
Dálkové ovládání se dvěma tlačítky pro automatické dálkové ovládání brány. Můžete jím ovládat dvě zařízení nebo zadávat dva typy příkazů jednomu zařízení. |
Detail
|
|||
|
1 × | Přijímač dálkového ovládání NICE OXIBD | NICE-OXIBD | |
|
Přijímač rádiového signálu z dálkových ovladačů. Podporuje obousměrnou komunikaci s vybranými modely dálkového ovládání. Dosah až 200 m s anténou. |
Detail
|
|||
|
1 × | NICE EPMB - Era Photocell Medium - fotobuňky s připojením BlueBUS | NICE-EPMB | |
|
Po stranách šířky přechodu musí být instalovány bezpečnostní fotobuňky. Vydávají infračervený paprsek, který po přerušení autem nebo chodcem vyšle signál do pohonu, aby zastavil pohyb brány nebo zabránil jejímu otevření. |
Detail
|
|||
|
1 × | Návod k instalaci NICE Toona 7 TO7024 |
Stáhnout
|
|
|
Instalační příručka pro úspěšnou instalaci s názornými nákresy zapojení, pokyny pro programování a párování. |
||||
2ks odemykacího klíče
přední + zadní konzola
Příslušenství pro montáž
(Je tento disk pro mě vhodný?)
Srovnání s ostatními disky:
| " Slabší sada | Alternativní sada | Silnější sada " |
|---|---|---|
|
Sada pohonu NICE Toona 5 TO5024
|
Není. |
Není. |
Funkce pohonu NICE Toona TO7024
Ovladač je vyroben z dvoudílného hliníkového tlakového odlitku s polyesterovou povrchovou úpravou odolnou proti povětrnostním vlivům. Všechny vnitřní pohyblivé části jsou vyrobeny z oceli, lehkých slitin a technopolymerů. Vodicí matice je vyrobena z bronzu, aby byla zajištěna dobrá pevnost a také tichý chod. Rozběhový kondenzátor je umístěn uvnitř pohonu, aby byla instalace co nejjednodušší. Pohony jsou rozměrově zpětně kompatibilní s předchozí řadou Moby a Pluto italského výrobce NICE, všechny montážní rozměry a průměry čepů jsou stejné. Pohon je vybaven 24V technologií. Koncové dorazy jsou součástí balení.
Pohon má magnetický enkodér, díky kterému řídicí jednotka Moonclever MC824HR30 pohonu ví, v jaké části dráhy se pohon nachází. Řídicí jednotka MC824HR30 je vybavena systémem BlueBus, který umožňuje jednoduché programování, automatické načítání koncových poloh, automatickou diagnostiku poruch, nastavení délky pauzy v režimu automatického zavírání, průchod pro chodce, zpomalení před koncovými polohami, dvojitý systém detekce nárazu do překážky, možný nouzový provoz při použití záložního zdroje PS324, vstup pro všechny typy bezpečnostních lišt pohonu a mnoho dalších. Pro připojení PS324 je potřebný kabel CABLA11.
Příslušenství kompatibilní s NICE Toona 7 TO7024
Doporučujeme také zakoupit kompatibilní volitelné příslušenství pro jednotku:
| Co | Proč | Typ |
|---|---|---|
| Řídicí centrála |
Řídicí elektronika pohonu. |
|
| Maják | Signalizuje pohyb brány blikáním – vhodné při výjezdech se slabým výhledem. Obsahuje také anténu – delší dosah ovladače. |
Případně všechny majáky s napájením 12V-24V od jiných výrobců. |
| Fotobuňky | Při zavírání detekují překážku a zastaví pohyb – brána nenarazí do auta ani osob. | |
| Vysílač | Pro dálkové ovládání brány. | |
| Přijímač |
Pro dálkové ovládání brány. |
|
| Anténa | Pro lepší dosah ovladače. | |
| Klávesnice | Pokud zapomenete dálkový ovladač nebo máte více vozidel/osob a nechcete každému vydávat ovladač. | |
| Klíčový spínač | Ovládání brány klíčem přes spínač připojený kabeláží k pohonu. | |
| Elektrické zámky | Bezpečnostní elektrické zámky jsou synchronizovány s pohonem prostřednictvím řídicí jednotky. Po zadání příkazu k jízdě se nejprve odemkne elektrický zámek, poté se brána otevře a po zavření brány se elektrický zámek zamkne. Jsou vyžadovány pro křídla delší než 3 m. |
|
| Čtečky karet | Ovládání pohonu přiložením karty nebo klíčenky ke čtečce. |
|
| Záložní zdroj napájení | Při výpadku elektrické energie zachová chod brány. |
|
Manuál k pohonu NICE Toona 7 TO7024 a řídicí centrále NICE Moonclever MC824H
Manuál k pohonu NICE Toona 4 TO7024 a řídicí centrále NICE Moonclever MC824H ke stažení zde:
Příručka pro pohon NICE Toona 7 TO7024
Fotogalerie z jízdy NICE Toona
|
Ukázka instalace |
Ukázka instalace |
Ukázka instalace |
|
Ukázka instalace |
Ukázka instalace |
Odhalená jednotka |
|
Porovnání pohonů Toona 4, 5, 7 |
Odblokovaná jednotka |
Spodní pohon |
Technické vlastnosti
| Podrobné technické parametry pohonů NICE Toona 7 TO7024 |
Doplňkové parametry
| Kategorie: | 24V dvoukřídlové pohony |
|---|---|
| Hmotnost: | 27.8 kg |
