NICE Run RUN2500I - nezávislý pohon pro posuvné brány

NICE RUN2500I je nevratný elektromechanický pohon posuvné brány do 2 500 kg a délky křídla do 18 m. Má elektromechanický koncový spínač, řídicí jednotku RUA2 a invertor RUA3. Jednofázový přívod 230 V AC napájí přes invertor třífázový motor. Označení I znamená invertor; nejde o indukční koncový spínač verze P.

Je vhodný pro intenzivní provoz těžších bran, pokud vyhovuje jejich mechanický odpor a počet cyklů. Invertor reguluje rychlost v rozsahu 0,06–0,25 m/s a při zapnutém zpomalení udržuje dostupnou sílu i při přibližně 0,05 m/s. Snižuje tím riziko zastavení těžkého křídla na konci dráhy. Konkrétní rychlost a citlivost je třeba nastavit podle brány a následně ověřit bezpečné síly.

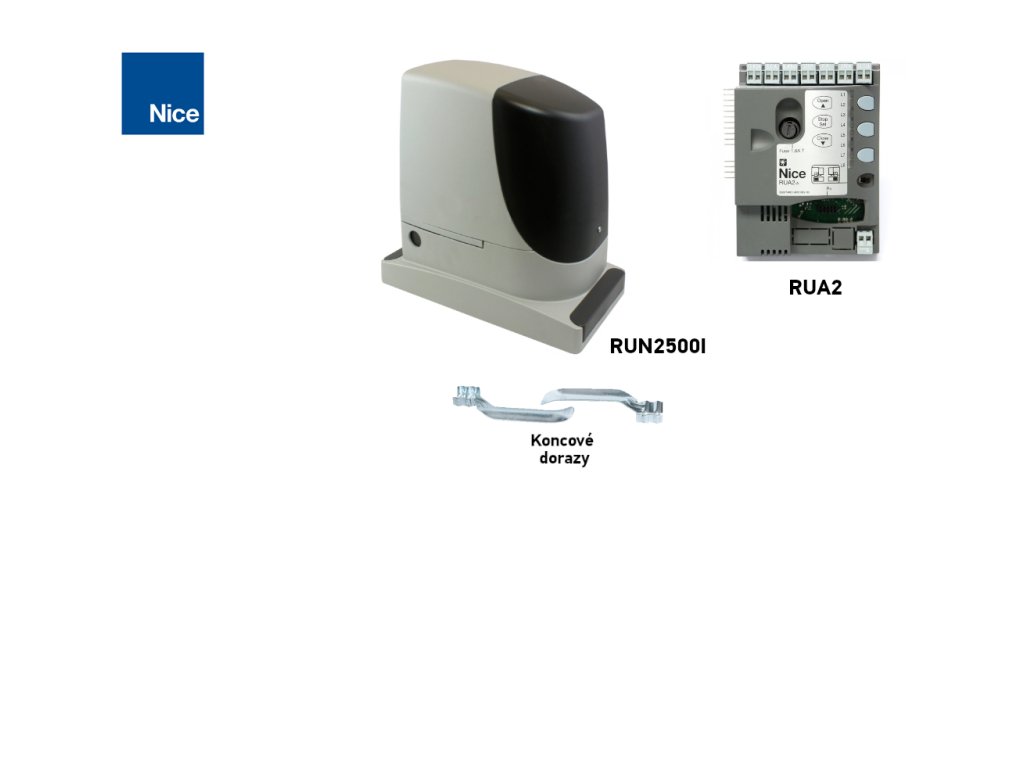

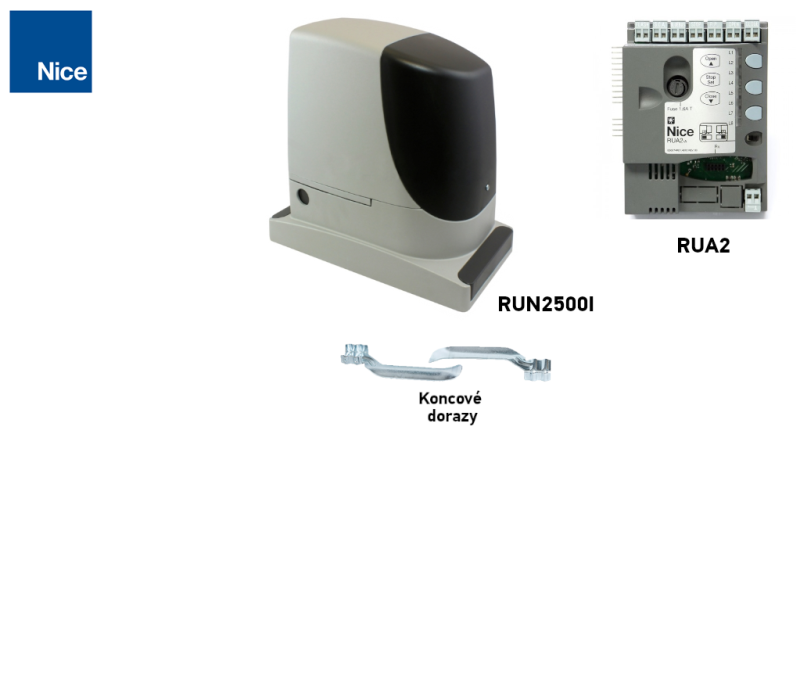

Jedná se o samostatný pohon pro jedno posuvné křídlo. Při výpadku napájení se odblokuje klíčem. Přijímač, vysílač a bezpečnostní příslušenství vyberte podle požadované výbavy; kompletní varianty najdete v přehledu sad.

Kompatibilní příslušenství

Pri existujúcej montáži môžu zostať funkčné staršie prvky LUCYB, MLBT, ELB, MOFB, MOSE, MOTXR, SMXI. Pri výmene overte napätie, rozhranie a kódovanie; kompatibilita starého prvku neznamená, že je stále v aktuálnej výrobe. Novú výbavu vyberajte z vyššie uvedených zodpovedajúcich alternatív.

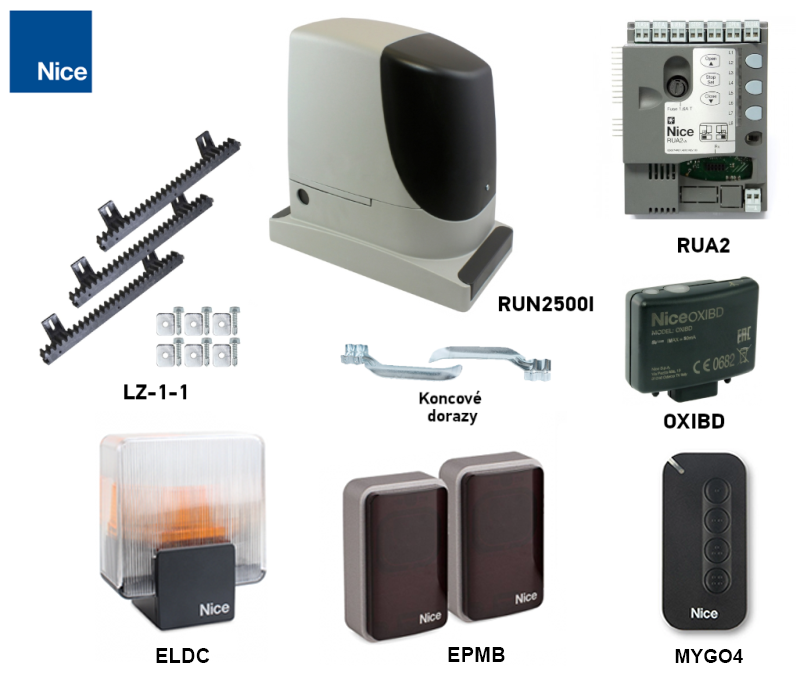

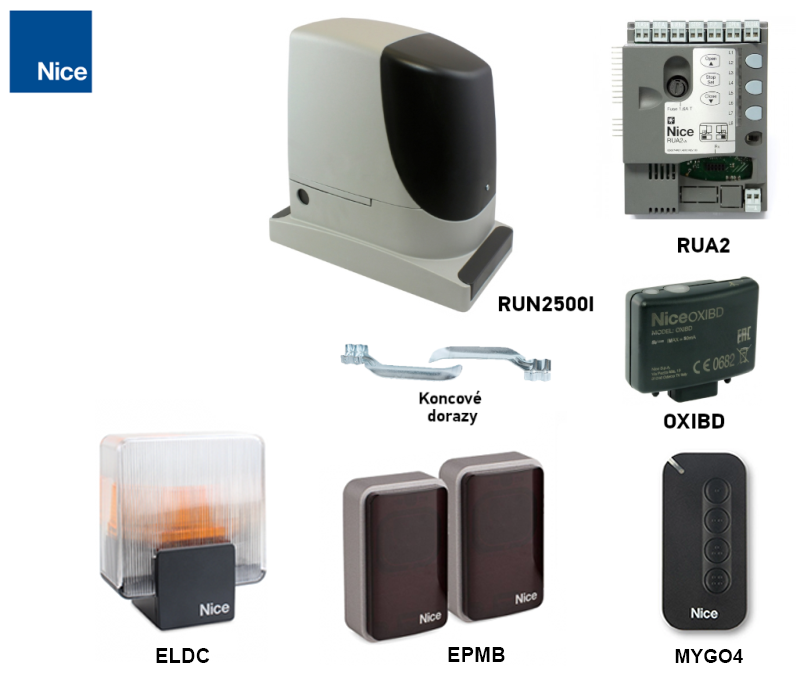

Sady a samostatný pohon

Sady sa líšia výbavou, nie limitom motora. Každá obsahuje jeden pohon; dĺžku hrebeňa treba prispôsobiť celej dráhe brány.

Při sadě se 4 m hřebenem a delší bránou dokupte potřebnou délku; zkontrolujte také vhodnost hřebenu pro hmotnost a intenzitu provozu. Obsah konkrétní sady je uveden na její produktové kartě.

Výběr pohonu a provozní limity

Rozhodující je hmotnost a délka celého pohybujícího se křídla, včetně výplně a protiváhy, nikoliv pouze šířka průjezdu. Brána musí mít plynulý pohyb v celé dráze, správné vedení a pevné mechanické dorazy. Změřte odpor při rozběhu i při pohybu a ponechte rezervu pro zhoršení podmínek v zimě.

Dostupná rozběhová síla je maximálně 1 660 N a nominální 700 N. Při posuzování mechaniky používejte rezervu alespoň 50 %: potřebná síla pro rozběh má být menší než 830 N a pro udržení pohybu menší než 350 N. Nejde o povolené nárazové síly na člověka; ty se ověřují samostatnou bezpečnostní zkouškou.

Počet cyklů podle délky a hmotnosti

Jeden cyklus je úplné otevření a zavření. Počet cyklů za hodinu i po sobě z řádku podle délky vynásobte koeficientem hmotnosti. Pro plánování zaokrouhlete dolů. Teplota a mechanický odpor mohou výsledek dále snížit.

Příklad: křídlo 10 m / 2 100 kg → 21 × 0,40 = 8,4. Pro plánování maximálně 8 cyklů/h a 8 cyklů po sobě, před dalšími omezeními. Nominální zkušební údaj invertorového pohonu je 28 cyklů/h při 10 m; u konkrétní brány je třeba současně dodržet i přísnější limit podle délky a hmotnosti. Katalogový údaj 56 cyklů/h není obecným provozním limitem pro každou bránu.

Orientační životnost

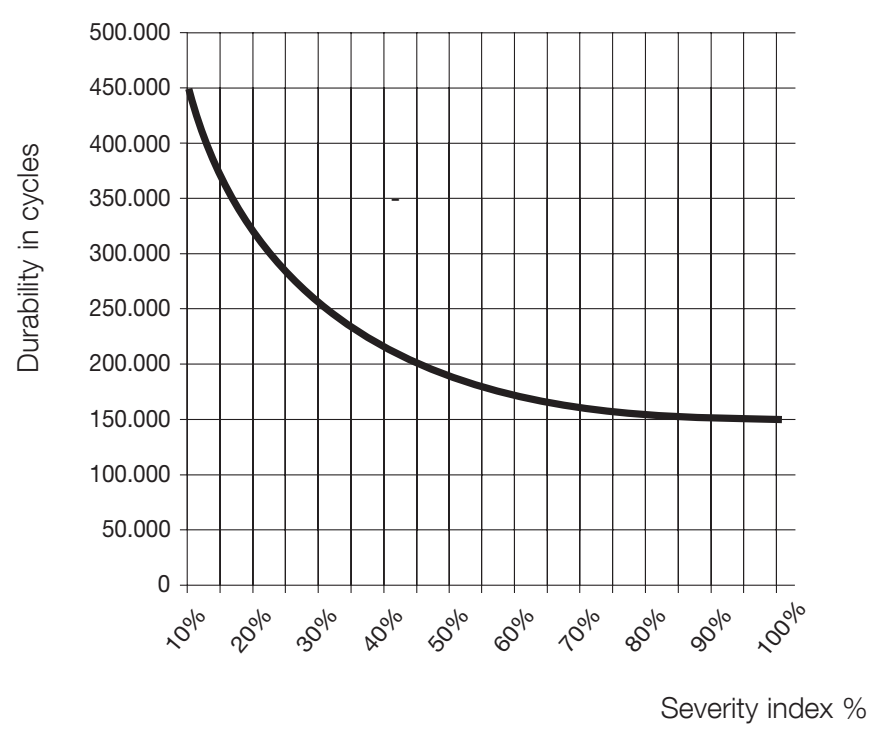

Sečtěte index hmotnosti, délky a ostatních relevantních vlivů. Ostatní vlivy započítejte, pokud je pravděpodobnost jejich výskytu vyšší než 10 %. Graf ukazuje orientační počet cyklů při pravidelné údržbě, nikoliv záruku ani počet let. Vodorovná osa je součet indexů v %, svislá osa počet cyklů.

Vliv	Index
Hmotnost	do 500 kg → 5 % nad 500–900 kg → 10 % nad 900–1 200 kg → 20 % nad 1 200–1 500 kg → 30 % nad 1 500–1 800 kg → 40 % nad 1 800–2 200 kg → 50 % nad 2 200–2 500 kg → 60 %
Délka	Do 6 m → 5 % Nad 6–9 m → 10 % Nad 9–12 m → 15 % Nad 12–15 m → 25 % Nad 15–18 m → 35 %
Teplota / vlhkost	Nad 40 °C nebo pod 0 °C / vlhkost nad 80 % → 10 %
Prach a písek	15 %
Slané prostředí	20 %
Přerušení fotobunkou	10 %
Přerušení STOP	20 %
Funkce Špička ON	10 %

Při součtu nad 100 % jsou podmínky na hranici přijatelnosti. Pohon vybírejte podle celé brány a provozu; samotné dodržení hmotnosti v kilogramech nezaručuje vhodnost.

Pokud potřebujete ověřit výběr, kontaktujte nás s údaji o délce, hmotnosti a předpokládaném počtu cyklů brány.

Montáž posuvné brány a pohonu

Před montáží odblokujte pohon a ověřte plynulý ruční pohyb, stabilní vedení, ochranu proti vyskočení a pevné dorazy v obou koncových polohách. Brána se nesmí samovolně pohybovat. Pohon chraňte před zaplavením; podklad musí být pevný a umožnit bezpečné odblokování.

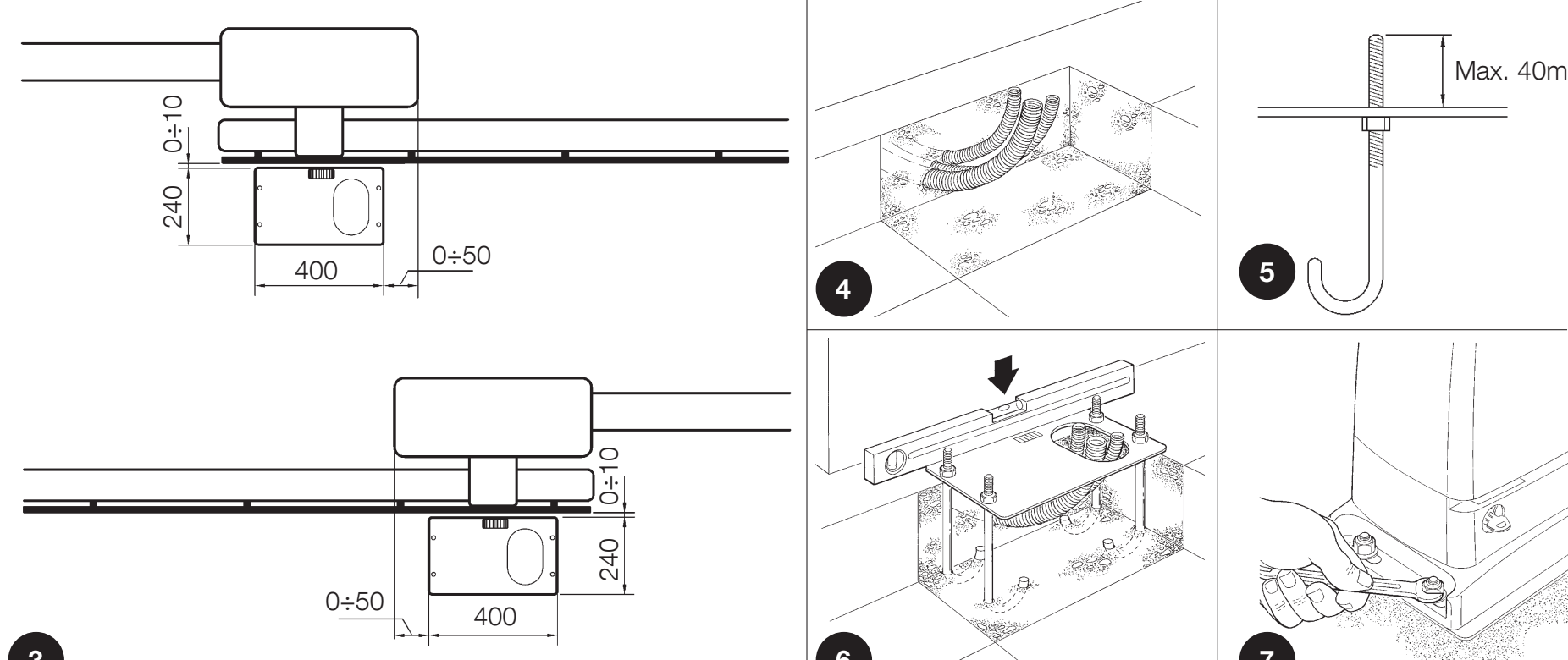

1. Připravte kabelové chrániče a základovou desku se čtyřmi kotvami. Nad deskou ponechte závity maximálně 40 mm.
2. Desku vyrovnejte podle původního výkresu, rovnoběžně s křídlem. Beton nechte úplně vytvrdnout.
3. Motor upevněte maticemi a podložkami, nastavte polohu vůči hřebenu a po nastavení upevnění pevně dotáhněte.
4. Kabely upevněte proti vytrhnutí a kontaktu s pohyblivými částmi. Obnovte všechna těsnění průchodek a krytu.

Hřeben a vůle u ozubeného kola

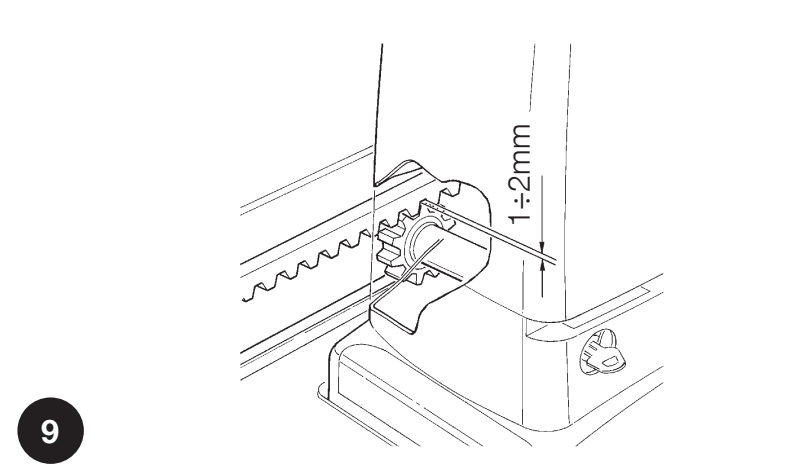

Použijte odpovídající hřeben modulu 4; výběr materiálu a nosnosti přizpůsobte bráně. Hmotnost křídla nesmí ležet na ozubeném kole. Mezi hřebenem a kolem zachovejte vůli 1–2 mm po celé dráze.

Části hřebenu vyrovnejte s kolem; boční odchylky při ručním přejezdu smí být maximálně 5 mm. Ověřte hladké spoje a upevnění každé části. Vyšší sílu motoru nepoužívejte k překonání špatně osazeného hřebenu.

Elektromechanické koncové spínače

1. Křídlo ručně posuňte do otevřené polohy, nejméně 2–3 cm před pevný doraz.

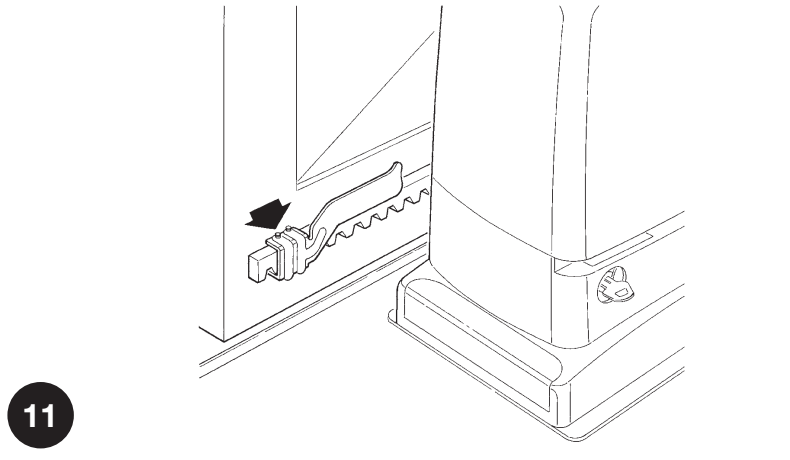

2. Konzolu posouvejte po hřebeni ve směru otvírání, až sepne koncový spínač. Ve stejném směru ji posuňte ještě nejméně o 2 cm a upevněte.
3. Stejně nastavte konzolu zavřené polohy.
4. Po zablokování pohonu a učení dráhy ověřte zastavení před oběma pevnými dorazy. Konzoly koncových spínačů nenahrazují mechanické dorazy.

Kabeláž

Při síťovém vedení nad 30 m zvolte větší průřez, například 3 × 2,5 mm², a vhodné ochranné uzemnění. BlueBUS nad 30 do 50 m vyžaduje 2 × 1 mm². Průřezy a ochrany musí posoudit elektrikář podle trasy, prostředí a úbytku napětí; signalizační kabely nenahrazují síťové vedení.

Elektrické zapojení a řídicí jednotka RUA2

Elektrické zapojení svěřte odborně způsobilé osobě. Před otevřením a změnou svorek odpojte síťové napájení a ověřte beznapěťový stav. Síťový přívod, motor a výstupy příslušenství mají odlišné funkce a napětí.

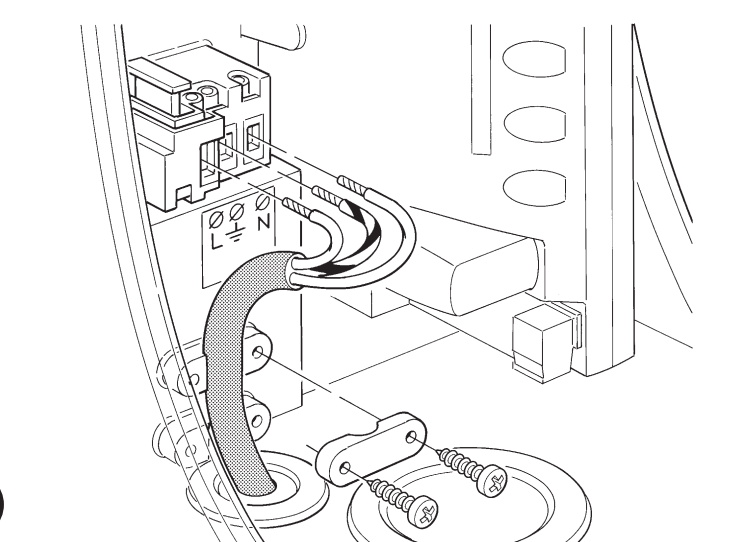

Přívod 230 V AC

Síťový kabel veďte do samostatné menší průchodky. Vodiče příslušenství upevněte ve větší průchodce; uvnitř ponechte rezervu přibližně 20–30 cm. Membrány musí těsně obepínat kabely a vedení nesmí překážet krytu.

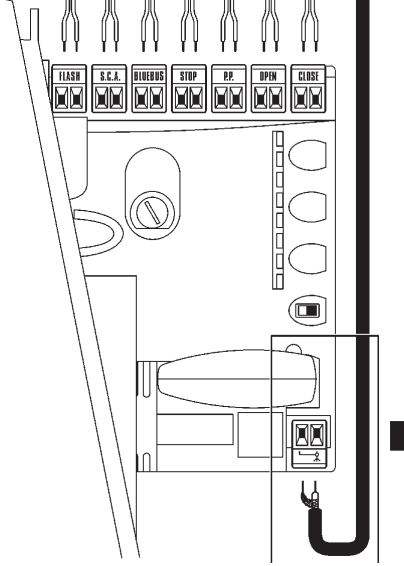

Orientace svorek a jejich funkce

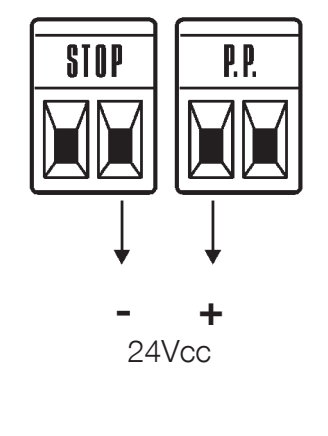

Pomocné napájení – přesná polarita

Pro externí modul lze odebrat 24 V DC, −30 % / +50 %, nejvíce 100 mA celkem. Modul musí znést rozsah přibližně 16,8–36 V. Polohy níže platí při stejné orientaci konektorů STOP a P.P. jako v původním obrázku.

Při vyšším odběru, nevyhovujícím rozsahu nebo proudové špičce použijte samostatný zdroj. Na P.P. přiveďte pouze izolovaný beznapěťový příkaz. BlueBUS ani FLASH nepoužívejte namísto pomocného napájení.

Klíčový spínač EKS

Na EKS použijte jeden pár C–NO na obě svorky OPEN a druhý pár C–NO na obě svorky CLOSE. Kontakty NC nepoužívejte pro tyto příkazy. Při ovládání jedním krokovacím kontaktem připojte C–NO na obě svorky P.P. Jde o beznapěťové kontakty bez polarity; na příkazové vstupy nepřivádějte 230 V ani externích 24 V.

Bezpečnostní hrany a STOP

NO kontakty připojujte paralelně, NC kontakty do série. Dva odporové prvky 8,2 kΩ lze zapojit paralelně; více prvků vyžaduje předepsané kaskádové zapojení s koncovým odporem. Kombinace NO a NC využívá NC větev s odporem 8,2 kΩ podle příslušného zapojení. Po každé změně zopakujte učení a bezpečnostní zkoušku; bezpečnostní hranu nenahrazujte obyčejnou propojkou.

Fotobuňky BlueBUS a adresování

Aktuální EPMB a další kompatibilní BlueBUS fotobuňky připojujte paralelně na dvojici BLUEBUS, bez polarity. TX i RX jednoho páru musí mít stejné propojení. Další pár dostane jinou podporovanou adresu. Po přidání, odebrání nebo změně adresy vždy zopakujte učení zařízení.

Konkrétní nastavení propojení najdete u fotobuněk EPMB – tabulka propojení. Funkci ochrany zvolte podle rizikových míst skutečné brány; výška sama o sobě bezpečnost neurčuje. U EPMOW je zapotřebí rozhraní IBW. U FT210B je vysílač napájen baterií, přijímač se připojuje na BlueBUS.

První spuštění a učení

Zkontrolujte upevnění, dorazy, směry otvírání a všechny svorky. Křídlo ponechte přibližně ve středu dráhy a převodovku zablokujte. Po zapnutí má BLUEBUS blikat přibližně jednou za sekundu; fotobunky musí signalizovat normální stav. Při chybě nejprve odpojte napájení a odstraňte příčinu.

Nastavení směru otvírání

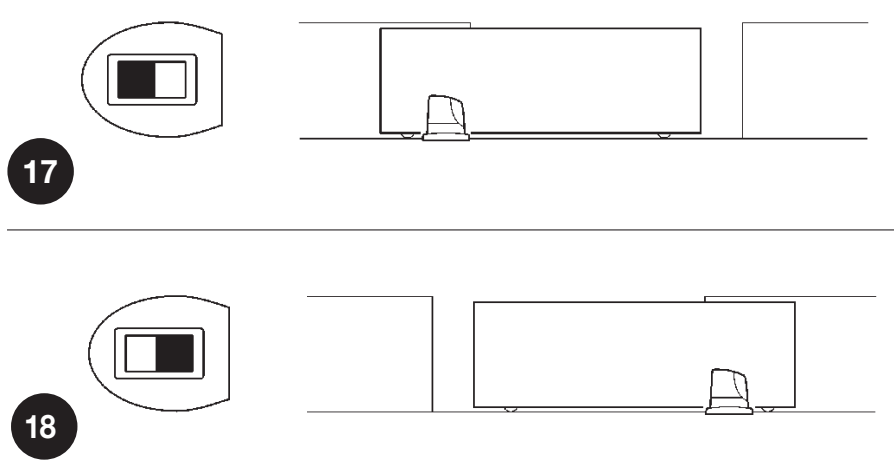

Při odpojeném napájení nastavte přepínač směru podle polohy pohonu a směru pohybu křídla. V stejné orientaci jako na obrázku: otvírání doleva = přepínač vlevo, otvírání doprava = přepínač vpravo. Po zapnutí ověřte, že první pohyb při učení je otvírání.

Rozpoznání zařízení a vstupu STOP

1. Současně držte OPEN + STOP/SET přibližně tři s.
2. Uvolněte při rychlém blikání L1 a L2.
3. Počkejte na dokončení. L1/L2 přestanou blikat požadavek na učení a LED STOP musí svítit. L3/L4 mohou nadále požadovat učení dráhy.
4. Po změně BlueBUS nebo STOP postup zopakujte a každou ochranu samostatně otestujte.

Učení dráhy

1. Po úspěšném rozpoznání zařízení držte CLOSE + STOP/SET přibližně tři s.
2. Uvolněte při začátku pohybu. První pohyb musí být otvírání.
3. Pokud se brána zavírá, zastavte ji STOP, odpojte napájení a opravte nastavení směru. Potom učení zopakujte.
4. Nechte proběhnout úplné otevření po spínač a následně úplné zavření. V dráze nesmí být osoby ani překážky.
5. Ověřte obě koncové polohy, částečné otevření, zpomalení a několik celých cyklů.

Zkouška a předání

Technik prověří otevírání a zavírání, zastavení před dorazy, příslušenství a ochranu všech nebezpečných míst. Fotobuňky a hrany zkouší jednotlivě v obou smerech podle jejich funkce. Pokud ochrana využívá omezení síly, nárazové síly se musí změřit; po změně rychlosti, síly, citlivosti nebo rozběhu zkoušku opakujte. Uživatel musí obdržet klíče a vysvětlení ručního odblokování, bezpečného používání a údržby.

Dva pohony – Master/Slave

Při dvou protilehlých posuvných křídlech má každý motor vlastní síťový přívod. Použijte dva odpovídající pohony a správný postup pro jejich řízení; dva motory nezvyšují limit jednoho křídla. Propojení BlueBUS dodrží pořadí 1 Master → 1 Slave a 2 Master → 2 Slave při stejně orientovaných konektorech podle původního schématu v montážním PDF. Čísla 1/2 označují polohy, nikoliv napájecí +/-.

1. Při odpojeném napájení nastavte směry obou křídel a zapojte podle schématu Master/Slave.
2. Společné ovládací prvky a přijímač připojte na Master. Na druhém pohonu nastavte I/L8 = ON.
3. Rozpoznání zařízení proveďte nejprve na Slave, poté na Master.
4. Učení dráhy spusťte na Master a ověřte pohyb obou křídel i všechny ochrany.

Na Slave lze samostatně připojit FLASH, S.C.A., STOP a P.P. P.P. na Slave otevře celé pouze jeho křídlo; OPEN/CLOSE se na Slave nepoužívají. Nastavení bezpečnosti a diagnostiku posuzujte i pro druhý pohon.

Přijímač a dálkové ovládání

Přijímač osazujte při odpojeném napájení do jeho zásuvky SM. Postup párování a vymazání paměti závisí na přijímači OXIBD, OXI nebo OXILR; použijte jeho tlačítko, LED potvrzení a návod na párování ovladačů NICE. Učení dráhy brány není párování vysílače ani mazání rádiové paměti.

Programování RUA2

Tlačítka OPEN ▲ a CLOSE ▼ mění výběr; STOP/SET zastavuje a potvrzuje nastavení. Deska má LED L1–L8. Brána při nastavování musí stát. Před změnami si zaznamenejte původní hodnoty; bezpečnostní nastavení upravuje technik s následnou zkouškou.

Úroveň I – ON/OFF

1. Držte STOP/SET, dokud nezačne blikat L1, přibližně tři s; uvolněte.
2. OPEN/CLOSE vyberte LED funkce.
3. Krátkým SET přepněte stav: krátké bliknutí = OFF, dlouhé = ON.
4. Pro ukončení počkejte 10 s bez stlačení. Změny se uloží.

Mimo programování LED funkce svítí při ON a nesvítí při OFF. Blikání L1/L2 nebo L3/L4 může vyžadovat učení, viz diagnostika LED.

Úroveň II – hodnoty

1. Držte SET přibližně tři s; při blikání L1 uvolněte.
2. OPEN/CLOSE vyberte vstupní LED parametru.
3. SET znovu stlačte a držte. Po přibližně 3 s se rozsvítí LED aktuální hodnoty.
4. Při stále drženém SET vyberte hodnotu tlačítky OPEN/CLOSE; poté SET uvolněte.
5. Další parametr nastavte stejně; pro uložení a ukončení počkejte 10 s bez stlačení.

Časovač a trvale otevřená brána

Beznapěťový povel P.P. delší než dvě sekundy otevře bránu a drží ji otevřenou, dokud povel trvá, například z hodinového spínače. Výjimkou je režim II/L2, hodnota L5 „Společný vjezd 2“. Při nečekaném trvalém povelu zkontrolujte časovač nebo relé modulu.

Diagnostika a řešení problémů

FLASH může hlásit chybu dvěma stejnými sériemi záblesků oddělenými pauzou přibližně 1 s. Počet záblesků nesouvisí s hodnotovou LED v programování.

LED na desce

Jak přečíst historii

1. Vstupte do úrovně II: SET přibližně tři s, při L1 uvolněte.
2. Vyberte vstupní LED L8. Držte SET přibližně tři s, dokud se nezobrazí LED manévru.
3. Při drženém SET vybírejte OPEN/CLOSE poslední manévry L1–L8. Počet záblesků odpovídá chybě z výše uvedené tabulky.
4. SET uvolněte a deset s počkejte.

Když nefunguje ochrana

Chybnou ochranu nechte co nejdříve opravit. Dočasný pohyb je možný pouze pod přímým dohledem a při bezpečně volné dráze: po odmítnutí povelu zadejte do tří s povel znovu a držte ho. Po približně 2 s se brána pohybuje, dokud povel držíte; po uvolnění se zastaví. Nejde o automatický provoz ani náhradu opravy. Bezpečnostní vstupy nepřepojujte pro trvalé používání.

Údržba a servisní počítadlo

Údržbu proveďte nejméně každých šest měsíců nebo 20 000 manévrů od poslední údržby, podle toho, co nastane dříve. Otevření a zavření jsou dva manévry. V náročném prostředí kontrolujte častěji.

1. Odpojte všechny zdroje včetně případné zálohy.
2. Zkontrolujte pevnost upevnění, korozi, opotřebení kola, hřebenu a vedení brány; odstraňte nečistoty z kolejnice a optiky fotobuněk.
3. Po obnovení napájení zopakujte zkoušku koncových poloh, fotobuněk, hran a bezpečných sil.
4. Po provedení servisu zaznamenejte údržbu a vynulujte servisní počítadlo.

Čtení a nulování servisního počítadla

Volbu limitu proveďte přes II/L7. Pro odčtení stiskněte SET přibližně 3 s, vyberte L7 a držte SET další přibližně 3 s. Po krátkém stisknutí OPEN/CLOSE při stále drženém SET počítejte záblesky: jeden záblesk představuje 10 % nastaveného limitu. Potom SET uvolněte.

Nulování po údržbě: při zvoleném L7 a stále drženém SET stlačte současně OPEN + CLOSE nejméně 5 s. Po rychlém blikání potvrzujícím nulování tlačítka uvolněte. Počkejte 10 s na ukončení. Jde pouze o počítadlo údržby; nevymaže vysílače ani nenahrazuje učení zařízení či dráhy.

Znovunaučení a paměť přijímače

Po změně zapojení zopakujte příslušné učení. Rádiovou paměť mažte podle konkrétního přijímače. Postup nulování servisního počítadla nepoužívejte jako univerzální reset řídicí jednotky.

Ruční odblokování

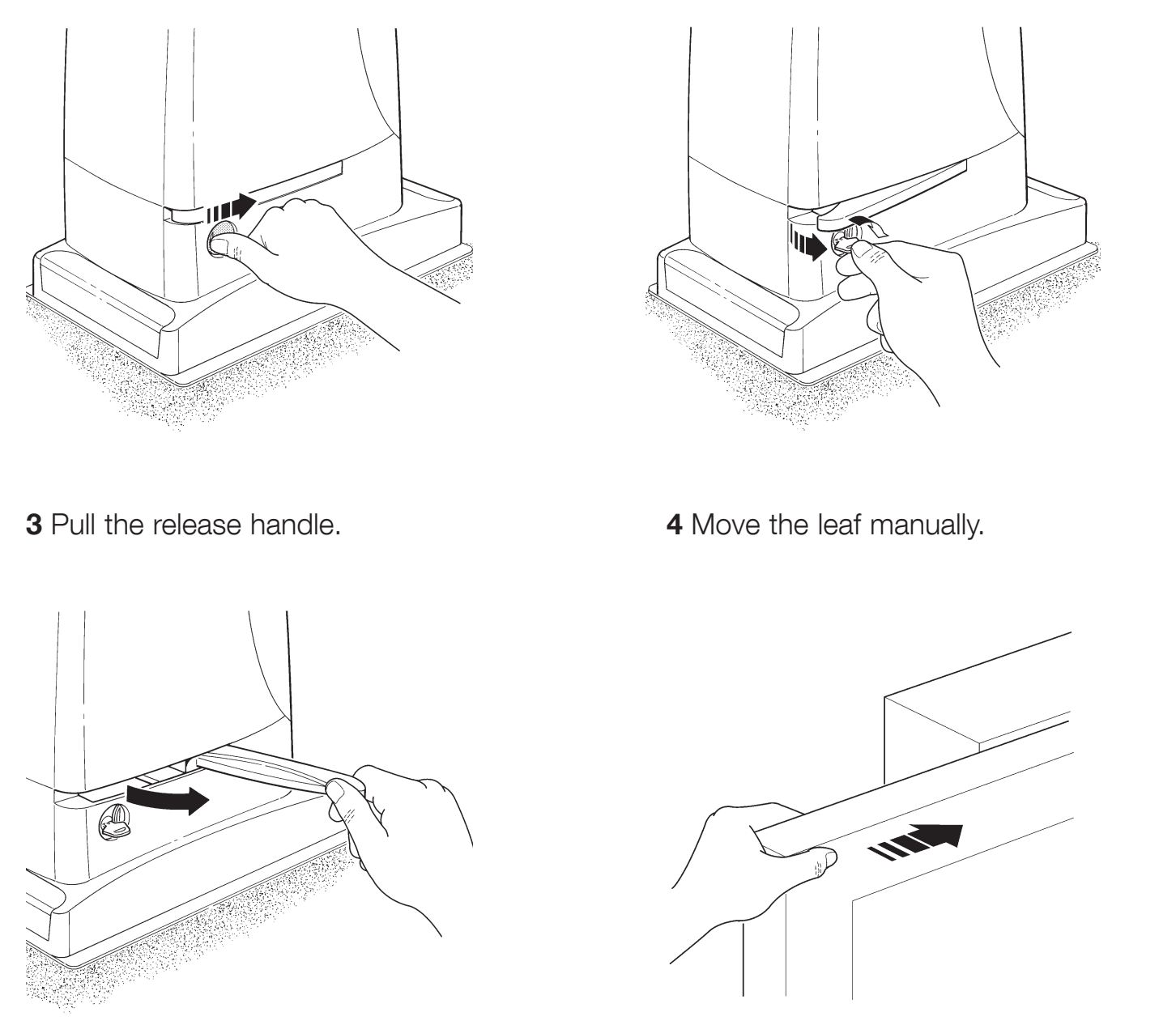

Odblokovávejte pouze stojící bránu. Odpojte napájení a zajistěte křídlo proti samovolnému pohybu. Při odblokování ovládáte celou jeho hmotnost.

1. Odsuňte kryt zámku.
2. Vložte klíč a otočte jej ve směru hodinových ručiček.
3. Vytáhněte odblokovací rukojeť a bránu posuňte ručně.
4. Pro zablokování postup obraťte. Před elektrickým pohybem ověřte, že převodovka znovu zabírá.

Technické parametry NICE RUN2500I

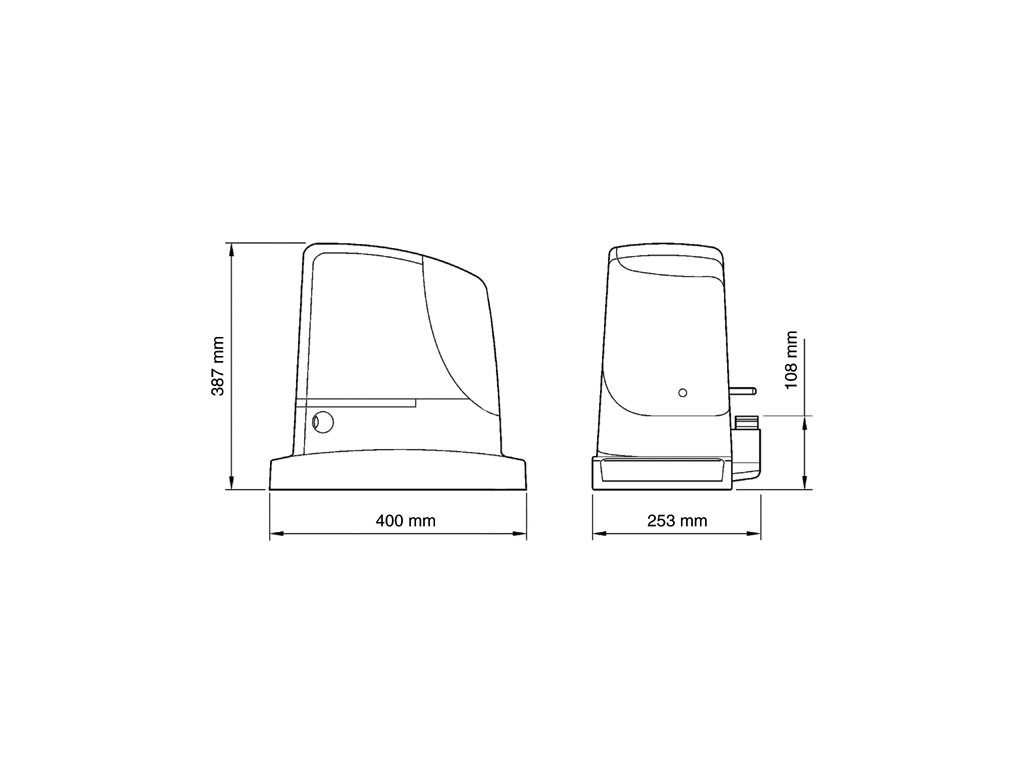

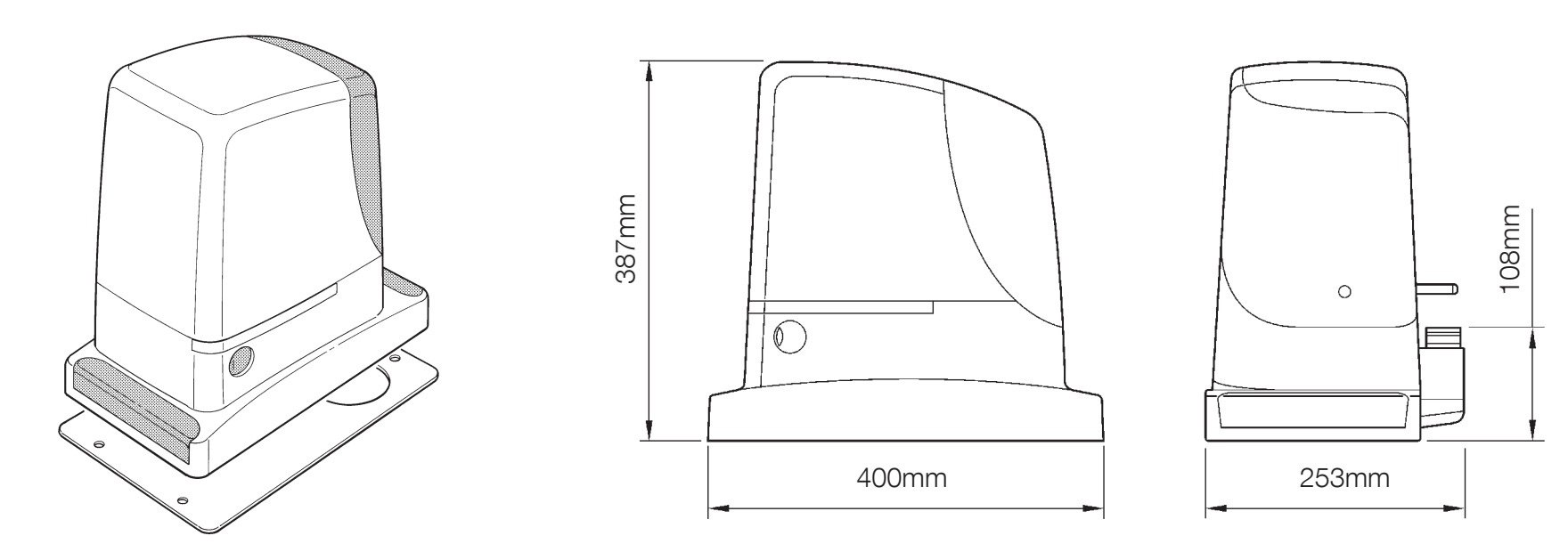

Katalogové hodnoty a hodnoty při špičkovém nebo jmenovitém zatížení popisují odlišné provozní podmínky; při návrhu přívodu používejte štítek a špičkové zatížení. Rozměry původního montážního výkresu jsou v mm. Výkres zachovává kótování včetně polohy ozubeného kola.
