NICE MoonKey MOSE - klíčový spínač s jednou vložkou, povrchová montáž
Bránu ovládejte otáčením klíče pomocí kabeláže. Možnost dvou příkazů otočením na dvě strany.
Klíčový spínač NICE MOSE je nahrazen.
Jeho plně kompatibilní nástupce je NICE Era Key Switch EKS.
NICE MOSE je mechanický klíčový spínač řady NICE MoonKey, pomocí kterého můžete skrze spínání a rozopínání elektrických obvodů ovládat pohony nejen značky NICE. Klíčový spínač je dvoupolohový, což znamená, že klíčem lze otáčet vpravo i vlevo. Každé pozici můžete přiřadit jiný příkaz. Spínač je vratný, což znamená, že se díky pružině vrací zpět do výchozí polohy. Spínač lze dodat s hliníkovým sloupkem NICE MOCS.
Technické vlastnosti klíčového spínače NICE MOSE
| Kód dodavatele | MOSE |
|---|---|
| Typ zámku | dvoupolohový reverzibilní zámek |
| Typ vložky | jednotlivá vložka |
| Typ montáže | |
| Kontakt |
dva vyměnitelné mikrospínače, buď zapnuté (normálně otevřené), nebo vypnuté (normálně uzavřené) |
| Kapacita kontaktů | Maximálně 48 V 2A |
| Ochranná třída | IP43 |
| Osvětlení | ne, ale s předpřipravou pro LED osvětlení 12/24V MOSA1 |

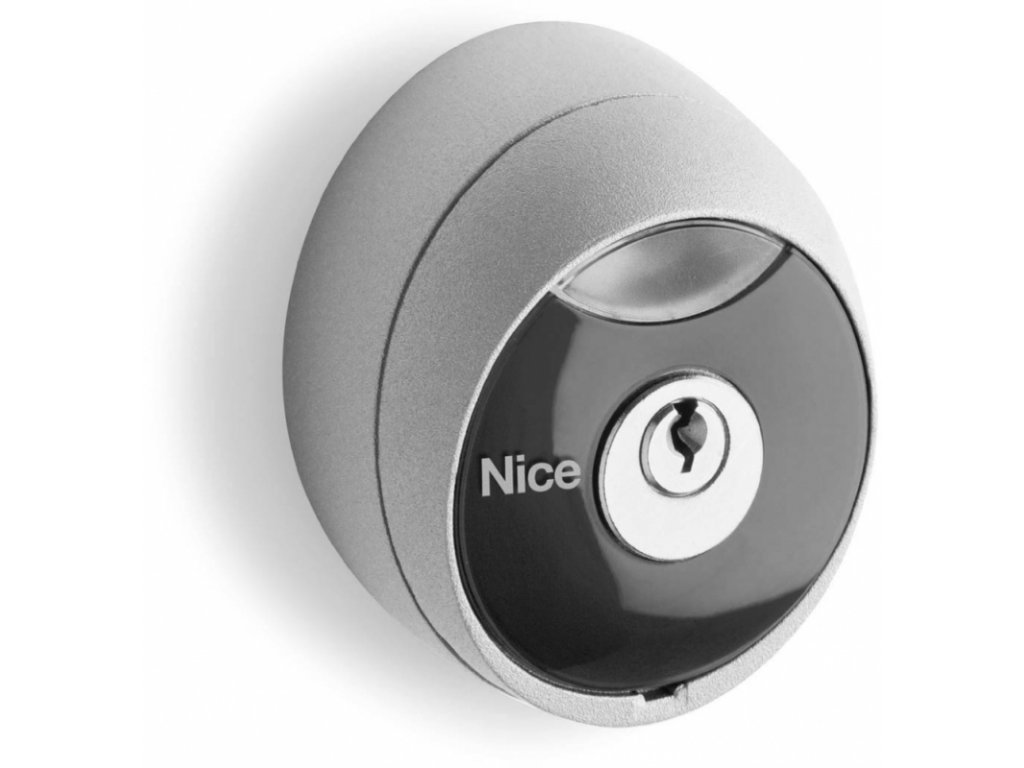

Klíčový spínač pro povrchovou montáž NICE MoonKey MOSE
Zapojení dalšího světla NICE MoonKey MOSA1
Pozn.: Zapojení je u všech klíčových spínačů stejné, na ilustračních obrázcích je NICE MoonKey MOSEU. Přídavné LED světlo MOSA1 není součástí dodávky, je nutné jej objednat zvlášť.
|
|
|
|
|

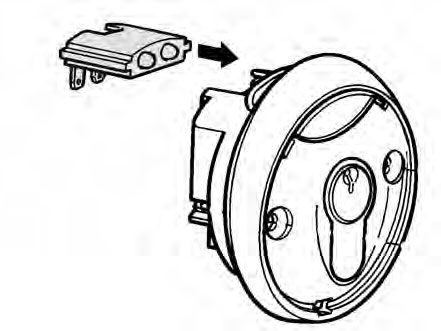

1. Připojte MOSA1 do klíčového spínače |
2. Zapojte napájecí zdroj (standardní výstup je na svorkovnici řídicí jednotky, příklad výstupu: Robus, Road). |
3. Hotovo, klíčový spínač se rozsvítí. Zde je MOSEU s montážní podložkou MOA2 a LED osvětlením MOSA1. |
Otevření klíčového spínače NICE MoonKey MOSE

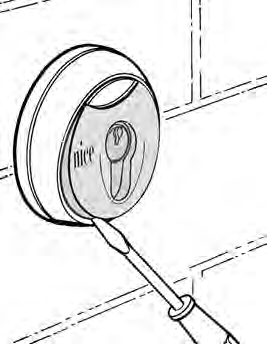

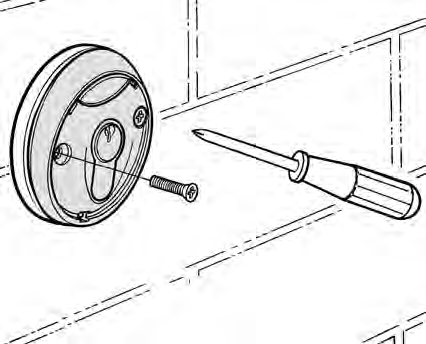

| 1. Vytáhněte kryt spínače klíče pohonu | 2. Vyšroubujte šrouby spínače klíče pohonu | 3. Otočte klíčkem spínače pohonu a vytáhněte přední část |
 |
 |
 |
Zapojení klíčového spínače NICE MOSE

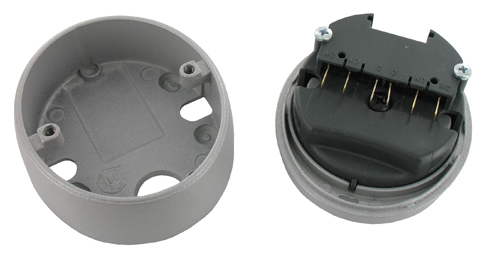

Klíčový spínač NICE MoonKey MOSE zevnitř
Ukázkové schéma zapojení klíčového spínače NICE MoonKey MOSE s pohonem NICE Robus (RB400, RB600, RB1000) a Run (RUN1800P)
Otočení klíčku způsobí:
Doleva: STOP
Doprava: Krokování
Ukázkové schéma zapojení klíčového spínače NICE MoonKey MOSE s pohonem NICE Road (RD400)
Otočení klíčku způsobí:
Vlevo: STOP
Doprava
Alternativní klíčové spínače
| Montáž/vložení | Jednotlivá vložka | Vložka válce | Bez vložky |
|---|---|---|---|
| Povrch montáž |
MOSE (jste zde) |
MOSEU |
MOSU |
| Vložené stránky montáž |
MOSI |
MOSIU |
neexistuje |
Příslušenství pro klíčový spínač NICE MoonKey MOSE
| MOSA1 | MOA2 | MOCA1 | MOCF2 | MOCS |
|---|---|---|---|---|
 |
 |
 |
 |
 |
|
LED osvětlení klíčového spínače. Detail > |
Montážní podložka pod klíčový spínač. |
Rukojeť pro příspěvek MOCF2. |
Sloup se dvěma boxy pro fotobuňky. Držák klíčového spínače MOCA1 je možné namontovat na horní stranu. |
Klíčový spínací post. |
Doplňkové parametry
| Kategorie: | Klíčové spínače |
|---|---|
| Hmotnost: | 0.45 kg |
