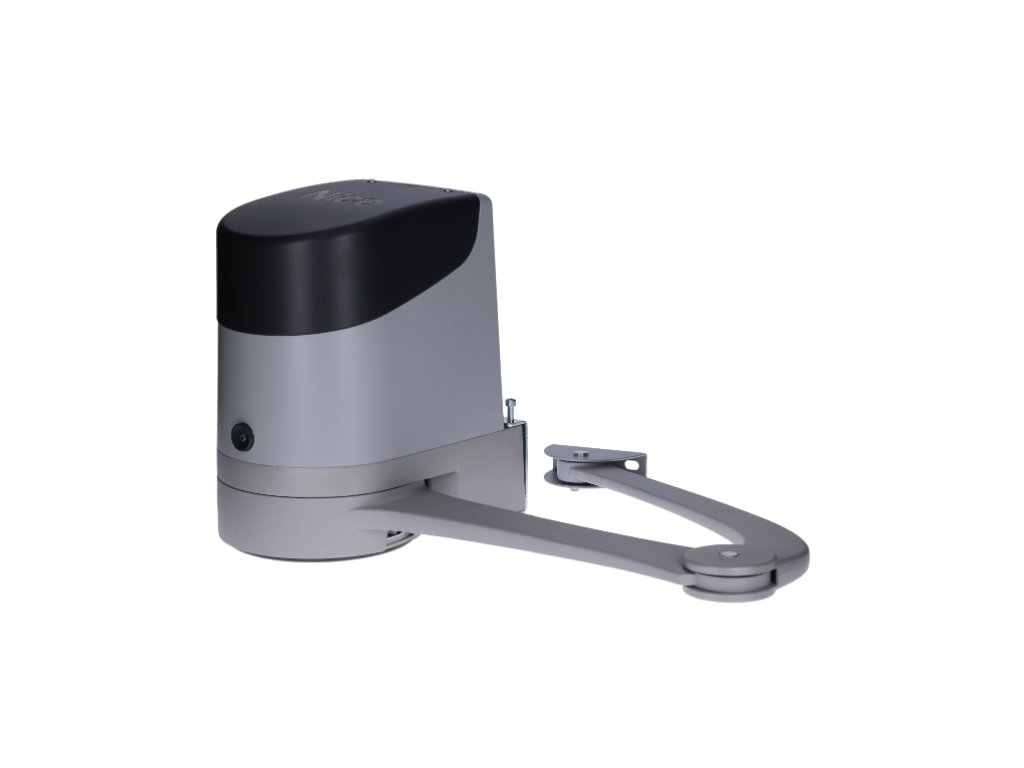

NICE Hopp HO7224 - pohon křídlové brány bez řídicí jednotky do křídla 2,4 m/250 kg

NICE HOPP HO7224 nemá řídicí jednotku. Tento kloubový pohon je určen jako druhý motor k HO7124. Oba pohony řídí jednotka POA3R10 vestavěná v HO7124; do HO7224 se další jednotka neosazuje. Limity jednoho křídla jsou 2,4 m při 160 kg nebo 1,5 m při 250 kg.

Motor pracuje na 24 V DC. Pohon je nevratný; při výpadku ho odblokujete klíčem. HO7224 není samostatná automatizace brány a nesmí se zapojit přímo na 230 V.

Co doplnit k pohonu HOPP

Výbavu zvolte podle celé brány a rizik v jejím okolí. Elektronické příslušenství se zapojuje do řídicí jednotky v HO7124; HO7224 nemá vlastní vstupy ani zásuvku přijímače.

Kdy zvolit NICE HOPP

HOPP je kloubový pohon s hliníkovým ramenem pro křídlovou bránu s otevíráním dovnitř pozemku. Hodí se i pro intenzivnější používání, pokud brána splňuje mechanické a provozní limity. Pro otevírání směrem ven tyto pohony nejsou vhodné.

Maxima 2,4 m a 250 kg neplatí současně. Při délce mezi těmito hodnotami se řiďte křivkou přípustnosti. Dva motory obsluhují dvě křídla; nezvyšují nosnost jednoho křídla. Plná výplň, vítr, tření a stav závěsů ovlivňují vhodnost i životnost.

Zatížení a orientační životnost

Pro odhad životnosti sečtěte příslušné indexy. Výsledek odečtějte z původního grafu. Jedná se o orientační odhad při pravidelné údržbě, nikoliv o záruku počtu cyklů.

Vliv a index	Graf životnosti
Délka křídla < 1 m: 0 % 1–1,5 m: 15 % 1,5–2,4 m: 20 % Hmotnost < 100 kg: 0 % 100–150 kg: 20 % 150–250 kg: 30 % Teplota a vlhkost > 40 °C nebo < 0 °C nebo vlhkost > 80 %: 20 % Plná náplň 15 % Větrné místo 15 %

Na společné hranici intervalů zvolte při orientačním posouzení vyšší index. Výsledek životnosti nenahrazuje kontrolu přípustné délky a hmotnosti ani zkoušku síly na hotové bráně.

Sady pro jedno nebo dvě křídla

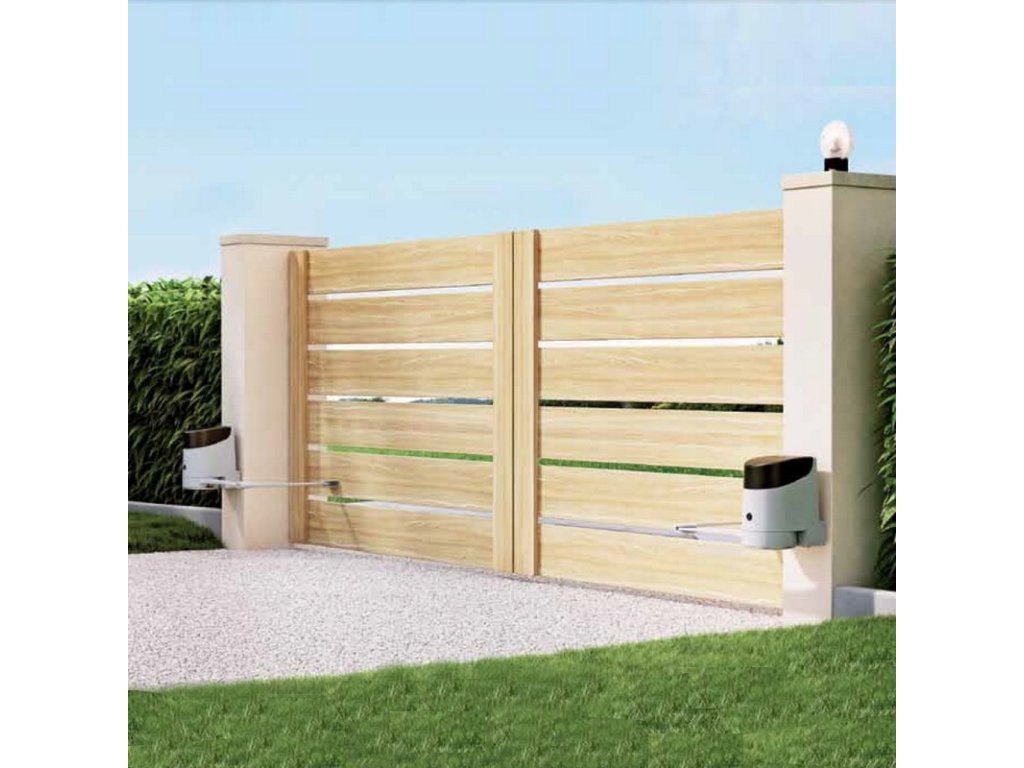

Jedno křídlo: HO7124 s řídicí jednotkou. Dvě křídla: HO7124 s řídicí jednotkou a HO7224 bez řídicí jednotky. Oba motory řídí jednotka v HO7124. Všechny níže uvedené sady obsahují OXIBD a 1× ON2E. Varianta s fotobunkami doplňuje pár EPMB; varianta s příslušenstvím i maják ELDC.

Sady pro 1 křídlo	Hlavní pohon HO7124 s řídicí jednotkou	Sady pro 2 křídla

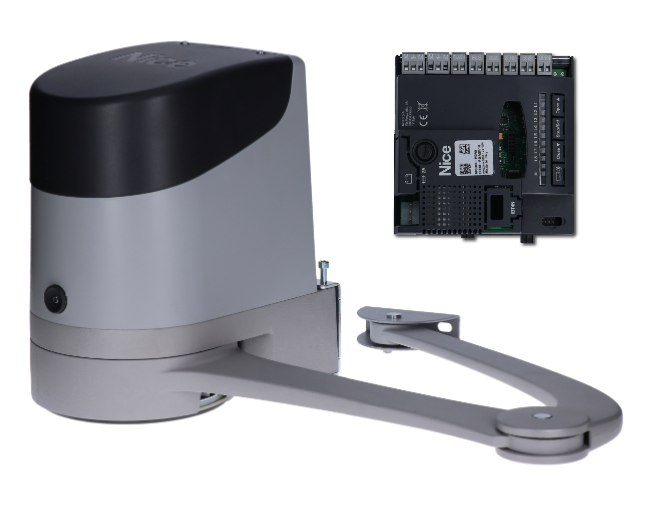

HOPP pro 1 křídlo Základní S fotobunkami S příslušenstvím 1× HO7124 Řídicí jednotka v HO7124. Limit platí pro jedno křídlo.	NICE HO7124 24 V DC HO7124 má vestavěnou POA3R10, která řídí i motor HO7224.	HOPP pro 2 křídla Základní S fotobunkami S příslušenstvím HO7124 + HO7224 Řídicí jednotka v HO7124. Limit platí pro jedno křídlo.

Montáž pohonu a kloubového ramene

Před montáží zkontrolujte pevnost brány, rovnováhu křídla a plynulý ruční pohyb v celé dráze. Pohon nenahrazuje opravu poškozených závěsů. Konzoli ramene připevněte na pevnou část křídla, například rám. Kotvící podklad musí bezpečně přenášet síly pohonu.

Jak určit montážní vzdálenosti A a B

1. Změřte vzdálenost A podle polohy závěsu a plochy kotvení ve výkresie.
2. Ručně otevřete křídlo do požadované polohy a zjistěte jeho úhel.
3. Z hodnoty A a pásma požadovaného úhlu v grafu určete B, tedy umístění konzole motoru. Rozměry jsou v milimetrech.

Příklad výrobce: při A = 100 mm a úhlu 100° vychází B přibližně 180 mm. Tento příklad není univerzální montážní rozměr.

Graf rozlišuje pásma 90–95°, 95–100°, 100–105° a 105–110°. Větší úhel není dostupný při každém odsazení závěsu; A i B musí zůstat v příslušném pásmu.

Rozměr A	Rozměr B

Kotvení konzol a sestavení ramene

1. Konzoli motoru přiložte vodorovně a vyznačte čtyři otvory. Kotvící šrouby, podložky a hmoždinky zvolte podle podkladu; tyto kotvící prvky nejsou součástí dodávky.
2. Připevněte motor ke konzoli dvěma dodanými šrouby M4,8 × 13.
3. Zakřivené rameno připojte k rovnému rameni čapem a pojistným kroužkem. Stejně připojte konzolu křídla.
4. Motor odblokujte a v zavřené poloze určete místo konzoly křídla. Ramena natáhněte podle původního výkresu a konzoli umístěte co nejdále od pohonu.
5. Konzoli připevněte vodorovně na pevný rám křídla. Obnovte spojení čapem a pojistným kroužkem; poté zkontrolujte celou dráhu a nastavte dorazy.

Nastavení mechanických dorazů

Motor má mechanické dorazy s jemným nastavením otevření a zavření. Dorazy určují koncové polohy pro následné učení.

1. Motor odblokujte klíčem a křídlo ručně přesuňte do požadované otevřené polohy.
2. Plastový disk A na spodní straně natočte tak, aby se výřez dostal pod rameno podle výkresu.
3. Doraz B vložte do první dostupné polohy ve správné orientaci. Otočením disku ho zajistěte proti vypadnutí.
4. Polohu jemně nastavte šroubkem C. Pokud není doraz zavření na zemi, stejným způsobem nastavte i doraz zavření v motoru.
5. Utáhněte upevňovací matici disku D, aby se samovolně neotáčel. Ověřte dosažení obou poloh ručně a motor znovu zajistěte.

Poloha disku A	Jemné nastavení C a zajištění D

Příprava kabeláže

Kábly musí být vhodné na místo montáže. Průchody veďte tak, aby voda ani kondenzát nestékaly do elektroniky. Síťový přívod, uzemnění a oddělení napájení musí připravit kvalifikovaný elektrikář.

Řídicí jednotka a zapojení HOPP

HO7124 má vestavěnou POA3R10 a síťový přívod 230 V AC. Motory sestavy pracují na 24 V DC. HO7224 se nesmí připojit přímo na 230 V.

Následující zapojení a nastavení se vztahuje na POA3R10. Tato deska není zaměnitelná se starší POA3. Při opravě porovnejte označení skutečně osazené desky a konektory; podobný název pohonu nestačí.

Před otevřením krytu odpojte síť i záložní baterii. Všechny elektrické zásahy vykonává kvalifikovaný technik.

Svorky POA3R10

Do ovládacích vstupů SbS a OPEN nepřivádějte cizí napětí. Při změně funkce FLASH nebo EL se mění také elektrická charakteristika výstupu: u ostatních pomocných funkcí je určen pro lampu nebo relé 24 V DC, maximálně 4 W. Nepoužívejte bez kontroly zátěž určenou pro původní funkci.

Pomocné napájení na POA3R10

Pro vhodnou čtečku nebo osvětlení klíčového spínače je pravá svorka dvojice STOP = − a levá svorka dvojice SbS = +, při orientaci obrázku níže s nápisy nad svorkami: 24 V DC (−30 % až +50 %), nejvíce 200 mA. Tato dvojice zůstává napájena i v režimu Stand-by. Povelové relé zařízení se připojuje samostatně jako beznapěťový kontakt NO; na povelový vstup nepřivádějte cizí napětí. BlueBUS a beznapěťové kontakty nemají +/−. Výstup EL je 12 V AC/nejvíce 15 VA bez pevného +/−; FLASH pro maják je 12 V DC/nejvíce 21 W, při polarizovaném majáku ověřte označení desky a majáku.

Fotobunky BlueBUS a vstup STOP

EPMB, EDSB a ETPB se připojují paralelně na BlueBUS. TX a RX jednoho páru fotobuněk musí mít stejné nastavení propojů; každý další pár musí mít jinou adresu. Adresy klávesnic a čteček nastavte podle jejich vlastních návodů. Po přidání či odstranění zařízení zopakujte načtení zařízení a funkční zkoušku.

Tabulka adresních propojů EPMB ukazuje nastavení TX/RX. Obecný návod fotobuněk obsahuje i konfigurace pro jiné jednotky; na HOPP použijte podporovanou adresu podle tabulky výše.

Běžné reléové fotobunky nejsou náhradou za fotobunky BlueBUS. Při STOP se NO kontakty spojují paralelně a NC kontakty do série. Kombinace kontaktů nebo více odporových větví musí zapojit technik podle schématu příslušných zařízení; bezpečnostní vstup nevyřaďte přemosťováním.

Přijímač a dálkové ovladače

Přijímač se zasouvá do zásuvky v HO7124 při odpojeném napájení. Ověřené sady HOPP používají OXIBD s ON2E. Párování i mazání ovladačů vykonávejte podle skutečně osazeného přijímače. Návod a nastavení OXIBD jsou na jeho vlastní stránce; reset POA3R10 není vymazáním rádiové paměti.

Záložní napájení PS124

Pro POA3R10 se PS124 osazuje do HO7124. Připojte ji až po dokončení montáže a programování, protože i bez sítě dokáže uvést bránu do pohybu. Při práci na zapojení musí být odpojena. Baterie v HO7124 zálohuje také HO7224 připojený k této jednotce.

PS124 není součástí výše uvedených základních sad. Po nabití ověřte celý cyklus se sítí i při napájení pouze z baterie. Rychlost a počet pohybů závisí na stavu baterie a zatížení brány. Bateriový konektor jiné generace nepovažujte za zaměnitelné.

První spuštění a zkouška brány

Ramena všech osazených pohonů musí být namontována, dorazy pevně nastaveny a motory zajištěny. Křídla nastavte přibližně do poloviny dráhy, aby měla při zkoušce prostor pro oba směry. Při dvou křídlech ověřte pořadí podle jejich překrývání; při zavírání se křídla nesmí srazit.

HO7224 se nastavuje z POA3R10 v HO7124. Nemá vlastní programovací tlačítka. Učení probíhá pro celou sestavu: nejprve zařízení, poté polohy dorazů a následně bezpečnostní zkouška. Při výměně HO7224 nebo změně dorazů je třeba znovu ověřit nastavení celé brány.

1. Načítání zařízení v HO7124

Po připojení příslušenství se v HO7124 načtou zařízení BlueBUS a vstup STOP. Načítání je třeba zopakovat po jejich přidání nebo odstranění. Samotné načítání příslušenství neurčuje koncové polohy křídel.

2. Učení poloh celé brány

Po nastavení mechanických dorazů se z HO7124 spustí automatické učení pohybů obou motorů. První pohyb musí být zavírání; při opačném směru nebo nesprávném pořadí křídel proces zastavte. Po úspěšném učení ověřte zpomalení, překrytí křídel a bezpečnostní funkce.

Postupy s tlačítky a LED na řídicí jednotce HO7124 najdete v přiloženém montážním PDF HOPP.

Co ověřit před běžným používáním

• Několik úplných otevření a zavření bez bodů zvýšeného tření, kolize ramen a kontaktu křídel.
• Správné zpomalení, pořadí křídel a spolehlivé koncové polohy.
• Funkci každého páru fotobuněk a zařízení STOP v příslušných smهرهch pohybu.
• Ruční odblokování, opětovné zajištění a případné záložní napájení.
• Měření nárazové síly a ochranu všech míst přitlačení, přivření a zachycení.

Montáž a uvedení do provozu musí dokončit kvalifikovaný technik. Detekce překážky v pohonu nenahrazuje potřebná bezpečnostní zařízení ani měření sil.

Ruční odblokování při výpadku

Odblokovávejte pouze stojící křídlo. Vložte klíč do odblokování a otočte jej o 180° podle směru označeného na mechanismu. Křídlo můžete ručně otevřít nebo zavřít bez násilí. Před obnovením automatického provozu pohon klíčem znovu zajistěte a klíč vyjměte; u dvoukřídlové brány zkontrolujte oba motory.

Odblokování z vnější strany

Pokud není jiný vstup do pozemku, lze doplnit KIO s lankem KA1. U dvoukřídlové brány ho podle výrobce připojte k motoru křídla, které se ze zavřené polohy otevírá jako první. Lanko se montuje do mechanismu odblokování; nejde o změnu směru otevírání brány.

Údržba a bezpečné používání

Servis naplánujte nejpozději po šesti měsících nebo 20 000 manévrech, podle toho, co nastane dříve. Před zásahkem odpojte síť i baterii. Zkontrolujte kotvení, korózi, čepy a pojistné kroužky, stav ramen, závěsů, kabelů, dorazů a odblokování. Po zásahu zopakujte funkční i bezpečnostní zkoušky.

Křídlo neovládejte při práci v jeho dráze. Děti nesmí používat bránu jako hračku a ovladače mají zůstat mimo jejich dosah. Při poruše bezpečnostního zařízení používejte ruční odblokování a zajistěte opravu; ochranu nevypínejte.

Technické parametry NICE HO7224

Parametry při jmenovitém zatížení se vztahují na okolní podmínky přibližně 20 °C. Počet cyklů není nezávislý na křídle a odporu pohybu; platí také limity délky a hmotnosti.

360°:
