Sada pohonu NICE Toona 7024 pro jednokřídlou bránu do 7 m/1700 kg s příslušenstvím
Křídlo brány do 7 m / 1700 kg
pohon, dálkové ovládání, fotobuňky, maják
Sada pohonu NICE Toona 7 TO7024 je určena pro automatizaci křídlových bran do délky křídla 7 m a hmotnosti do 1700 kg. Pohon je založen na 24V technologii a má vnitřní mechanický doraz pohybu. Pohon je nevratný. Pohony Toona jsou v současné době špičkou v automatizaci křídlových bran v soukromém i průmyslovém prostředí. Celá rodina Toona je spolehlivá a tichá. Podrobné technické parametry ". Manuál ke stažení ».

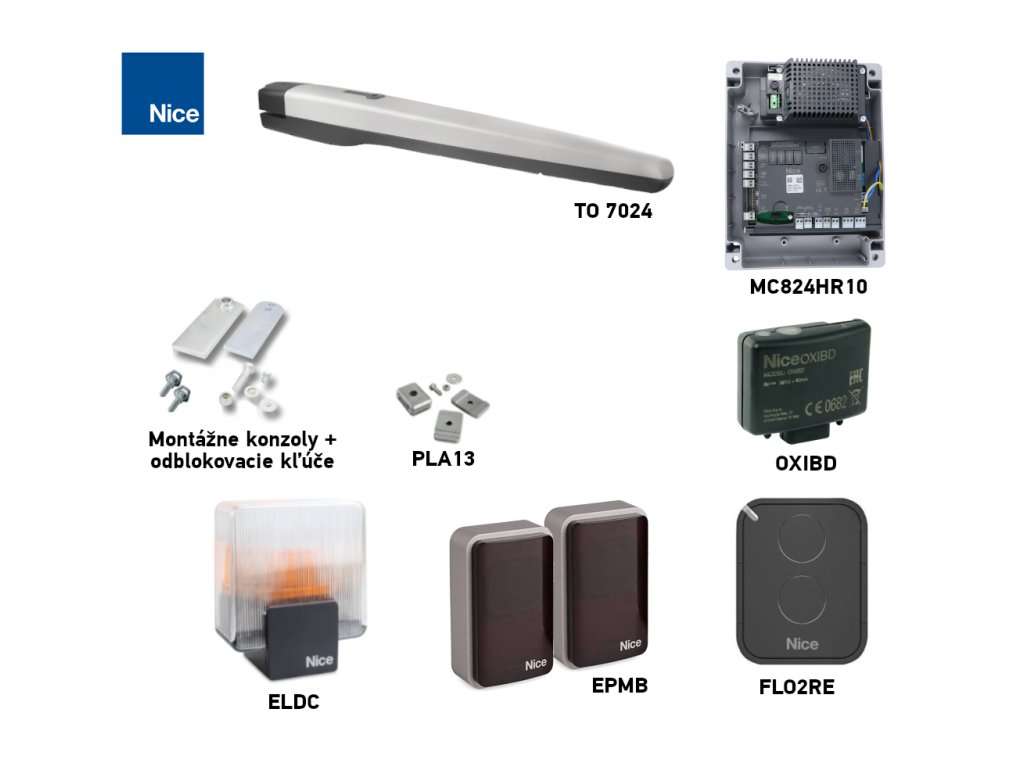

| Sada NICE-TO7024-BE1 obsahuje: | ||||
|---|---|---|---|---|
|
1 × | Drive NICE Toona 7 TO7024 | NICE-TO7024 | |
|
Elektromechanický pohon NICE Toona TO7024 s nosností křídla brány až 1700 kg a délkou křídla až 7 m.
|
Detail
|
|||
|
1 × | Ovládací panel pro pohony křídlových bran 24 V | NICE-MC824HR10 | |
|
Součástí automatizace je ovládací panel v konstrukční skříni obsahující řídicí jednotku MC824HR10, která integruje pohony a příslušenství. |
Detail
|
|||
|
1 × | Dálkové ovládání NICE Era Flor FLO2RE | NICE-FLO2RE | |
|
Dálkové ovládání se dvěma tlačítky pro automatické dálkové ovládání brány. Můžete jím ovládat dvě zařízení nebo zadávat dva typy příkazů jednomu zařízení. |
Detail
|
|||
|
1 × | Přijímač dálkového ovládání NICE OXIBD | NICE-OXIBD | |
|
Přijímač rádiového signálu z dálkových ovladačů. Podporuje obousměrnou komunikaci s vybranými modely dálkového ovládání. Dosah až 200 m s anténou. |
Detail
|
|||
|
1 × | NICE EPMB - Era Photocell Medium - fotobuňky s připojením BlueBUS | NICE-EPMB | |
|
Po stranách šířky přechodu musí být instalovány bezpečnostní fotobuňky. Vydávají infračervený paprsek, který po přerušení autem nebo chodcem vyšle signál do pohonu, aby zastavil pohyb brány nebo zabránil jejímu otevření. |
Detail
|
|||
|
1 × | LED maják s anténou NICE ELDC | NICE-ELDC | |
|
Výstražné světlo NICE LED blikající ELDC z nárazuvzdorného polykarbonátu s vestavěnou anténou pro delší dosah dálkového ovládání (až 150 m). |
Detail
|
|||
|
1 × | Návod k instalaci NICE Toona 7 TO7024 |
Stáhnout
|
|
|
Instalační příručka pro úspěšnou instalaci s názornými nákresy zapojení, pokyny pro programování a párování. |
||||
2ks odemykacího klíče
přední + zadní konzola
Příslušenství pro montáž
(Je tento disk pro mě vhodný?)
Srovnání s ostatními disky:
| " Slabší sada | Alternativní sada | Silnější sada " |
|---|---|---|
|
Sada pohonu NICE Toona 5 TO5024
|
Není. |
Není. |
Funkce pohonu NICE Toona TO7024
Ovladač je vyroben z dvoudílného hliníkového tlakového odlitku s polyesterovou povrchovou úpravou odolnou proti povětrnostním vlivům. Všechny vnitřní pohyblivé části jsou vyrobeny z oceli, lehkých slitin a technopolymerů. Vodicí matice je vyrobena z bronzu, aby byla zajištěna dobrá pevnost a také tichý chod. Rozběhový kondenzátor je umístěn uvnitř pohonu, aby byla instalace co nejjednodušší. Pohony jsou rozměrově zpětně kompatibilní s předchozí řadou Moby a Pluto italského výrobce NICE, všechny montážní rozměry a průměry čepů jsou stejné. Pohon je vybaven 24V technologií.
Pohon je vybaven magnetickým snímačem, který umožňuje řídicí jednotce pohonu Moonclever MC824HR10 zjistit, v jaké části dráhy se pohon nachází. Řídicí jednotka MC824HR10 je vybavena systémem BlueBus, která umožňuje snadné programování, automatické načítání koncových poloh, automatickou diagnostiku poruch, nastavení délky pauzy v režimu automatického zavírání, režim pro chodce, zpomalení před koncovými polohami, dvojitý systém detekce nárazu do překážky, možný nouzový provoz při použití záložního zdroje PS324, vstup pro všechny typy bezpečnostních lišt pohonu a mnoho dalších.
Příslušenství kompatibilní s NICE Toona 7 TO7024
Doporučujeme také zakoupit kompatibilní volitelné příslušenství pro pohon nebo zvolit některou z již sestavených nákladově efektivních sad:
| Co | Proč | Typ | V sadu? |
|---|---|---|---|
| Řídicí centrála | Jediný ovládací panel kompatibilní s pohonem NICE Toona TO7024. Podporuje technologii BlueBUS, 24 V a obsahuje vestavěnou řídicí jednotku MCA1. | - MoonClever(MC824HR10) | Ano, MC824HR10. |
| Maják | Maják signalizuje pohyb brány blikáním - vhodné pro výjezdy se špatnou viditelností. Má také vestavěnou anténu - ovladač s delším dosahem. | - Lucy(LUCYB) - Moonlight(MLBT) - Era Light(ELB) |
Ano, ELB. |
| Fotobuňky | Při zavírání detekují překážku a zastaví pohyb - brána nenarazí do žádného auta ani osoby. | - MoonBUS (MOFB, MOFOB) - Fotobuňka Era(EPMB) |
Ano, EPMB. |
| Vysílač |
Pro dálkové ovládání brány. |
- Era One (ON2E, ON4E) |
Ano, ON3EBD. |
| Přijímač | Nutné pro dálkové ovládání brány. |
Ano, OXIBD. |
|
| Anténa | Pro lepší dosah ovladače. | - integrováno v LUCYB, MLBT - samostatná anténa ABF, ABFKIT s montážní konzolou |
Ano, integrováno do majáku ELB. |
| Klávesnice | Pokud zapomenete dálkový ovladač nebo pokud k vám přijede hodně vozidel či lidí a nechcete všem dávat dálkový ovladač nebo jej otevírat sami. | - MoonTouch(MOTX-R) | Ne. |
| Klíčový spínač | Ovládání brány pomocí dvoupolohového klíčového spínače. Otočením na jednu stranu se brána uvede do pohybu, otočením na druhou stranu se brána zastaví. | - Moonkey (MOSE, MOSI, MOSEU, MOSIU, MOSU) | Ne. |
| Elektrické zámky | Bezpečnostní elektrické zámky jsou synchronizovány s pohonem prostřednictvím řídicí jednotky. Po zadání příkazu k jízdě se nejprve odemkne elektrický zámek, poté se brána otevře a po zavření brány se elektrický zámek zamkne. Jsou vyžadovány pro křídla delší než 3 m. | - horizontální elektrický zámek PLA11 - vertikální elektrický zámek PLA10 |
Ne. |
| Záložní zdroj napájení | V případě výpadku proudu lze pohon napájet z průběžně dobíjeného záložního zdroje po dobu přibližně 10 manévrů. | - baterie PS324 | Ne. |
Manuál k pohonu NICE Toona 7 TO7024 a řídicí centrále NICE Moonclever MC824H
Manuál k pohonu NICE Toona 4 TO7024 a řídicí centrále NICE Moonclever MC824HR10 k stažení zde:
Příručka pro pohon NICE Toona 7 TO7024
Fotogalerie z jízdy NICE Toona
|
Ukázka instalace |
Ukázka instalace |
Ukázka instalace |
|
Ukázka instalace |
Ukázka instalace |
Odhalená jednotka |
|
Porovnání pohonů Toona 4, 5, 7 |
Odblokovaná jednotka |
Spodní pohon |
Technické vlastnosti
| Podrobné technické parametry pohonů NICE Toona 7 TO7024 |
Doplňkové parametry
| Kategorie: | 24V jednokřídlové pohony |
|---|---|
| Hmotnost: | 15.9 kg |
