Sada pohonů NICE S-Fab SFAB2124 pro dvoukřídlou bránu - jedno křídlo 2,3m/400kg
2x pohon, 2x box, řídicí jednotka, regulátor, fotobuňky, maják, přijímač
Sada podzemních pohonů s nereverzibilními elektromechanickými 24V motory, je určená pro dvoukřídlou bránu do délky křídla 2,3m a hmotnosti křídla 400kg.

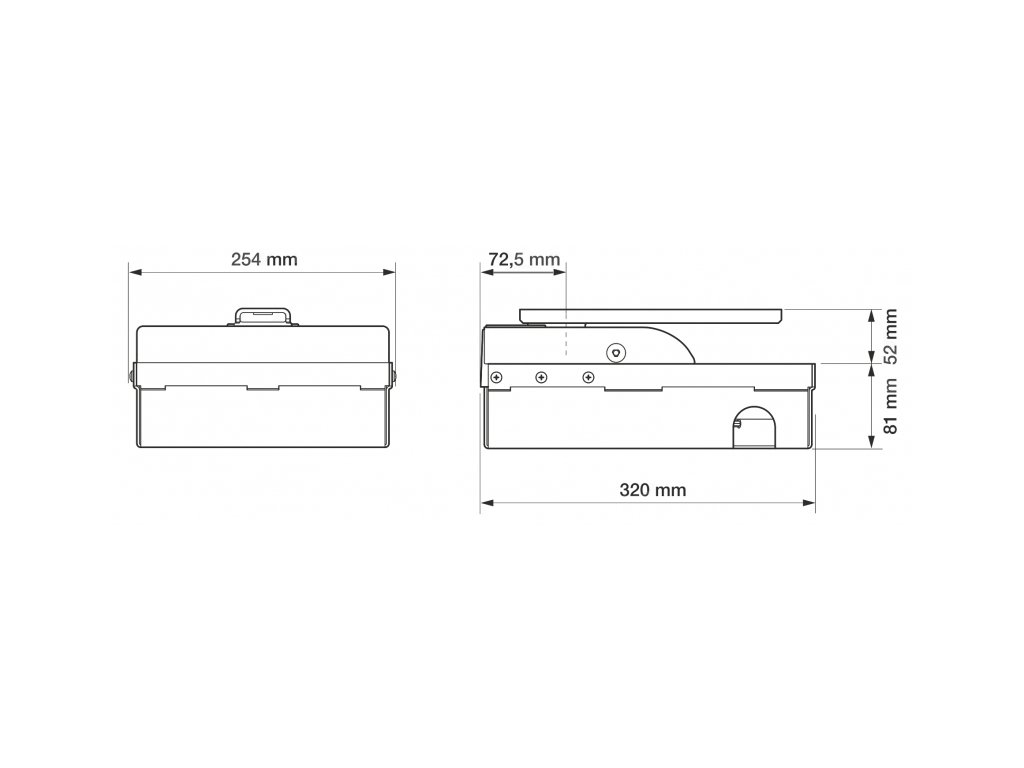

Moderní podzemní pohon, u kterého oceníte snadnou instalaci díky jeho malé výšce 81 mm. Otevírání křídla buď s vestavěnými koncovými dorazy (tolerance ±10°) na 90° nebo 180°, nebo s vnějšími koncovými dorazy na libovolný úhel menší než 180°.

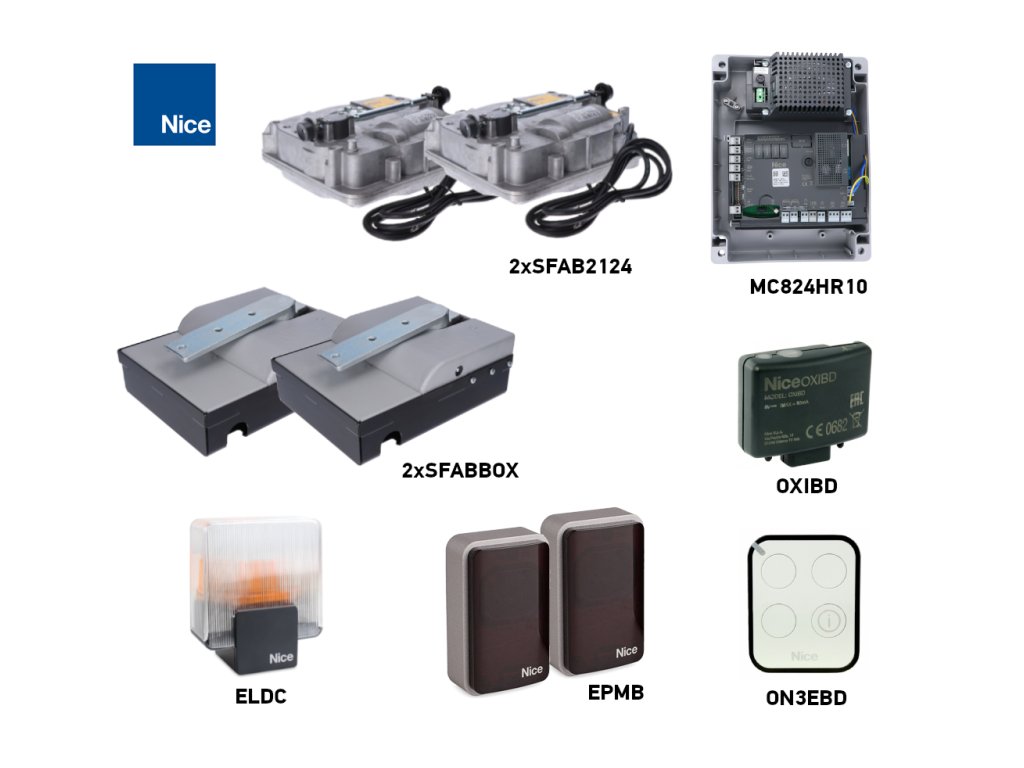

| SADA OBSAHUJE: | NICE-SFAB2124-BE2 | |||
|---|---|---|---|---|
 |
2 × | Podzemní motor NICE S-Fab 2124 | NICE-SFAB2124 | |
|
NICE S-Fab2124 - podzemní pohon pro křídlovou bránu do 2,3 m/400 kg |
Detail  |
|||
 |
2 × | Základová skříň pro podzemní pohon | NICE-SFABBOX | |
|
Základová krabice NICE SFABBOX pro podzemní pohon NICE S-Fab2124. Ocel s kataforetickou léčbou. |
Detail | |||
 |
1 × | Ovládací panel NICE MC824HR10 | NICE-MC824HR10 | |
|
Součástí automatizace je ovládací panel v konstrukční skříni obsahující řídicí jednotku MC824HR10, která integruje pohony a příslušenství. |
Detail |
|||
 |
1 × | Dálkový ovladač NICE MYGO4 | NICE | |
|
Dálkový ovladač se čtyřmi tlačítky pro automatické otevírání brány na dálku. Můžete s ním ovládat čtyři zařízení, nebo jednomu zařízení dávat čtyři druhy povelů. Kompatibilní je ke všem pohonům NICE s plovoucím kódem typu O-Code (72 bitový kód umožňuje 4,7 kvadrilion kombinací, takže je prakticky nemožné ho zneužít) a indikací vysílaného signálu pomocí LED diody. |
Detail |
|||
 |
1 × | Přijímač NICE OXIBD | NICE-OXIBD | |
|
Přijímač rádiového signálu z dálkových ovladačů. |
Detail |
|||
 |
1 × | Pár fotobuněk NICE EPMB | NICE-EPMB | |
|
Po stranách šířky přechodu musí být instalovány bezpečnostní fotobuňky. Vydávají infračervený paprsek, který po přerušení autem nebo chodcem vyšle signál do pohonu, aby zastavil pohyb brány nebo zabránil jejímu otevření. |
Detail |
|||
 |
1 × | LED maják s anténou NICE ELDC | NICE-ELDC | |
|
Výstražné světlo NICE LED blikající ELDC z nárazuvzdorného polykarbonátu s vestavěnou anténou pro delší dosah dálkového ovládání (až 150 m). |
Detail |
|||
 |
1 × | Instalační příručka NICE S-FAB 2124 | ||
|
Instalační příručka pro úspěšnou instalaci s názornými nákresy zapojení, pokyny pro programování a párování. |
Stáhnout |
|||
Kompatibilní příslušenství
Doporučujeme také zakoupit kompatibilní volitelné příslušenství pro jednotku:
| Co | Proč | Typ |
|---|---|---|
| Řídicí centrála |
Řídicí elektronika pohonu. |
|
| Maják | Signalizuje pohyb brány blikáním – vhodné při výjezdech se slabým výhledem. Obsahuje také anténu – delší dosah ovladače. |
Případně všechny majáky s napájením 12V-24V od jiných výrobců. |
| Fotobuňky | Při zavírání detekují překážku a zastaví pohyb – brána nenarazí do auta ani osob. | |
| Vysílač | Pro dálkové ovládání brány. | |
| Přijímač |
Pro dálkové ovládání brány. |
|
| Anténa | Pro lepší dosah ovladače. | |
| Klávesnice | Pokud zapomenete dálkový ovladač nebo máte více vozidel/osob a nechcete každému vydávat ovladač. | |
| Klíčový spínač | Ovládání brány klíčem přes spínač připojený kabeláží k pohonu. | |
| Elektrické zámky | Bezpečnostní elektrické zámky jsou synchronizovány s pohonem prostřednictvím řídicí jednotky. Po zadání příkazu k jízdě se nejprve odemkne elektrický zámek, poté se brána otevře a po zavření brány se elektrický zámek zamkne. Jsou vyžadovány pro křídla delší než 3 m. |
|
| Čtečky karet | Ovládání pohonu přiložením karty nebo klíčenky ke čtečce. |
|
| Záložní zdroj napájení | Při výpadku elektrické energie zachová chod brány. |
|
TECHNICKÉ PARAMETRY POHONU :
| Řídící jednotka | MC824HR10 |
| Napájení | 230 V |
| Verze motoru (24, 230 V) | 24 V |
| Příkon | 120 W |
| Síla | 250Nm N |
| Spotřeba motoru | 5 A |
| Typ brány | dvoulist |
| Typ operace | normální, intenzivní |
| Stupeň ochrany | 67 IP |
| Pracovní teplota | -20 +55 °C |
| Instalace | podzemí |
| Délka jednoho křídla | 2,3 m |
| Plocha křídla - vzduchová náplň | 4,6 m² |
| Doba otevření do 90° | 30 s |
| Maximální úhel otevření | 180 ° |
Další informace o aktuátoru naleznete na stránce samostatného aktuátoru na adrese NICE SFAB2124.
Disk byl dříve označován jako NICE X-Fab ME2124.
Doplňkové parametry
| Kategorie: | Dvoulisté sady |
|---|---|
| Hmotnost: | 33 kg |
