Rychlý a tichý pohon NICE Spykit 650 HS BD

Vysokorychlostní (HS) pohon pro garážová vrata, který vyniká nadstandardní rychlostí.

Dostupnost	Skladem (3 ks)
Můžeme doručit do:	21.10.2026
Kód:	NICE-SPY650-HS-KIT

9 166,46 Kč 7 575,59 Kč bez DPH

Novinka

Řešení pro všechny situace

vašich posuvných bran.

Pomůžeme s výběrem

správné možnosti.

Garance doručení

zásilky k vám.

Ověřeno zákazníky

12 let na trhu.

Popis
Diskuze

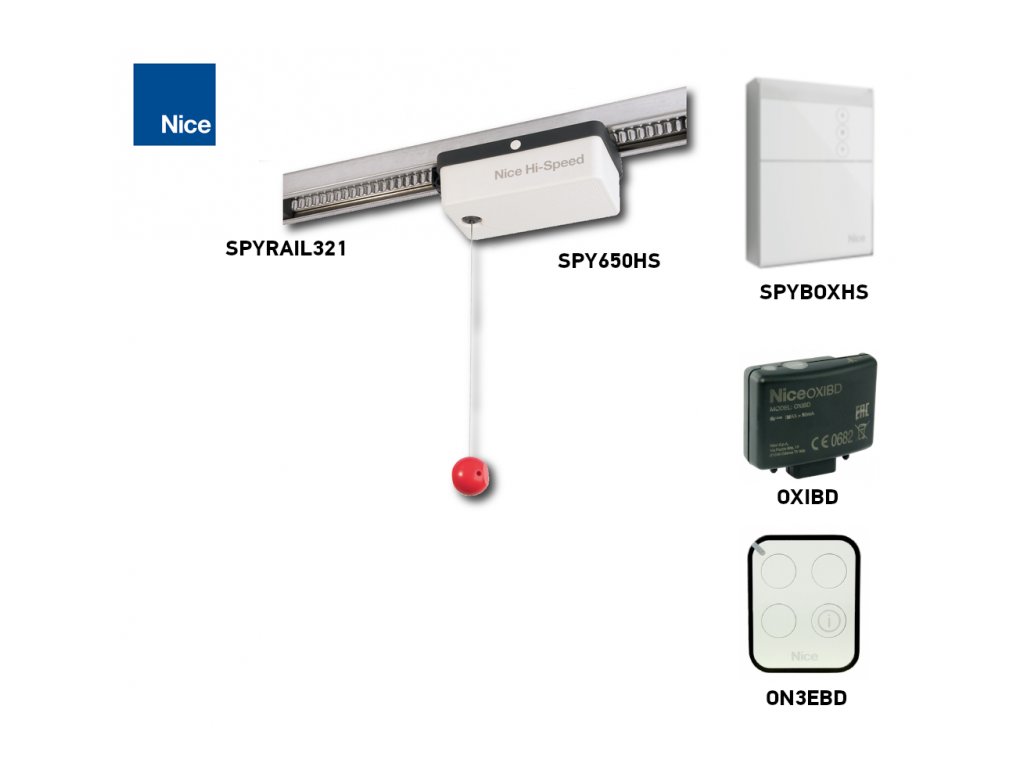

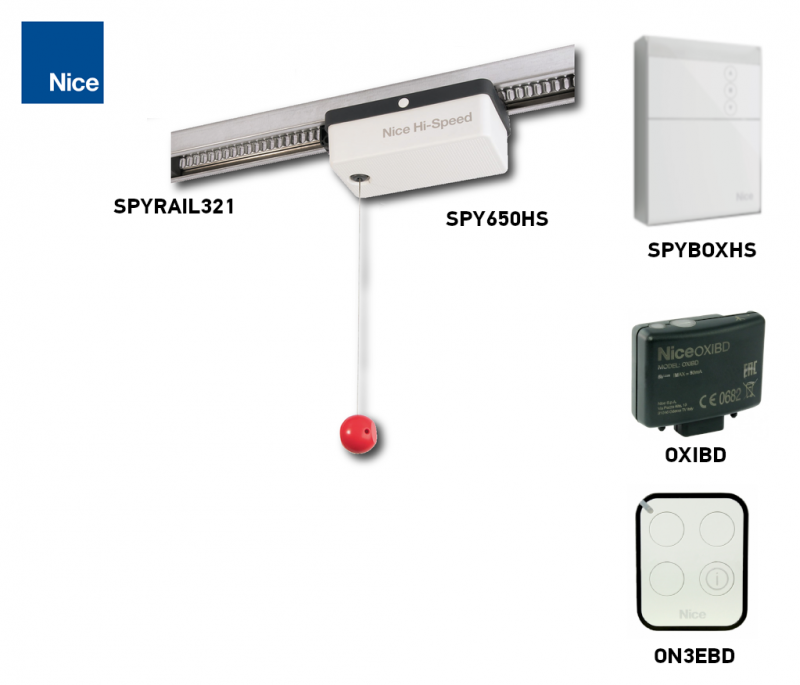

NICE SPYKIT 650 HS BD je rychlá sada s motorem SPY650HS, 24 V DC, samostatnou SPYBOX BHS, přijímačem OXIBD a jedním ON3EBD. Celá sestava se napájí ze sítě 230 V AC. Motor je nevratný; pro ruční pohyb se odblokuje šňůrou.

Sada obsahuje také dráhu SPYRAIL s montážním příslušenstvím. Dráha vede i napájí pohyblivý motor. Konkrétní délku a typ SPYRAIL ověřte při objednávce.

Rychlá navigace
Příslušenství	Výbava a porovnání
Výběr a limity	Montáž
Svorky a polarita	Fotobuňky
První spuštění	Nastavení
Ovládací prvky	Reset
Diagnostika	Odblokování
Údržba	Parametry
Manuál PDF

Řízení a kompatibilní příslušenství

Fotobuňky, maják a bezpečnostní hrana nejsou automaticky součástí balení. Detekce překážky nenahrazuje posouzení bezpečnosti celé brány ani měření sil při jejím předání.

Co	Proč	Typ / zapojení
Řízení	Samostatná jednotka na stěně; ovládá motor a bezpečnostní prvky.	SPYBOX BHS je v sadě. Svorky a polarita.
Dálkové ovládání	Obousměrné ovládání a informace o přijetí povelu / stavu brány.	OXIBD + 1 × ON3EBD jsou v sadě; párování na OXIBD.
Kolejnice	Vodicí i napájecí dráha pohyblivého motoru.	SPYRAIL s montážním příslušenstvím je uvedena v obsahu této sady. Montáž a izolace.
Fotobuňky	Kontrola překážky v chráněném prostoru.	EPSB, EPMB, EPLB – BlueBUS; zapojení.
Další fotobuňky	Orientovatelné nebo speciální řešení podle konstrukce brány.	F210B, FT210B, EPMOW; vyberte podle jejich vlastního způsobu zapojení a aktuální dostupnosti.
Signalizace	Výstraha během pohybu a volitelné osvětlení.	ELDC nebo WLT; napětí výstupu a funkce.
Sklápěcí brána	Přizpůsobení dráhy tažného ramene.	SPA5 pro příslušné výklopné brány; při pružinové konstrukci ověřte montáž bez SPA5.
Servisní nastavení	Podrobné nastavení a diagnostika přes BusT4.	Přehled + IBT4N.
Záloha	Pohyb při výpadku sítě.	PS324 podle verze jednotky; dostupnost vhodné zálohy ověřte u nás. PS124 z řady SPIDER s ním nezaměňte.

Výbava sady a další garážové pohony

Porovnejte způsob pohonu, rychlost, ovládání a limity konkrétní brány. Vyšší síla ani rychlost samy o sobě nezaručují vhodnost. Bezpečnostní příslušenství a záloha se vybírají samostatně.

Sada s řemenem	Sada s řemenem a Wi-Fi	Rychlá sada SPY

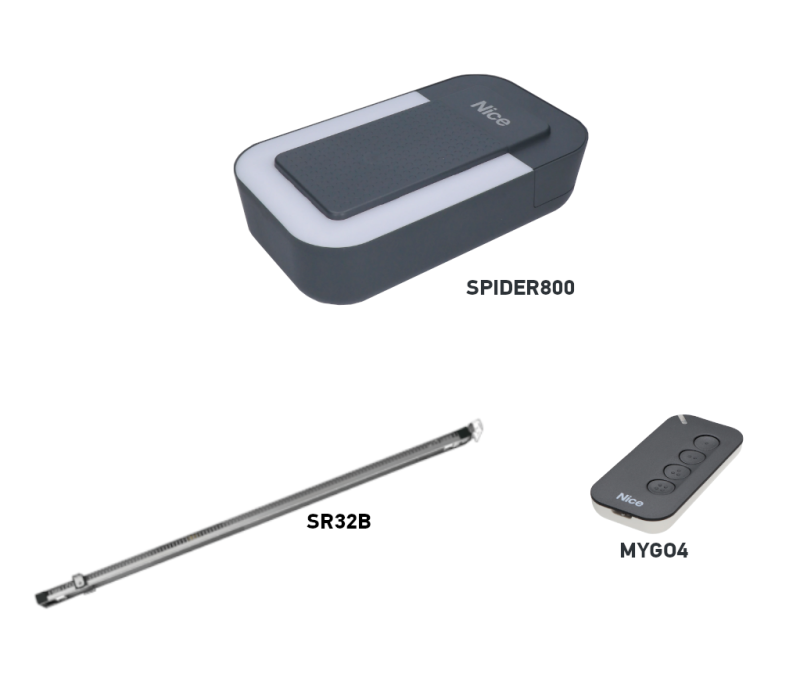

NICE SPIDER800 800 N; řemenová dráha SR32B 3,2 m a MYGO4. Bez vestavěného Wi-Fi.	NICE SPIDER800W 800 N; SR32B 3,2 m a MYGO4. Vestavěné Wi-Fi v MCU2.	NICE SPYKIT 650 HS BD 650 N; rychlost do 0,24 m/s. SPYBOX BHS, OXIBD a ON3EBD; dráha SPYRAIL.

Pro jakou garážovou bránu je SPY650HS vhodný

Sada je určena pro sekční brány do 10,5 m² nebo výklopné do 11,5 m². Orientační rozměry níže jsou šířka × výška; závisí na typu a délce dráhy. Ověřte také vyvážení, odpor a montážní prostor. Samotná plocha nestačí.

Typ brány	Dráha 3,2 m	Dráha 4 m
Sekce	4,2 × 2,5 m	3,2 × 3,3 m
Výklopná (nevyčnívající) se SPA5	4,0 × 2,3 m	3,0 × 3,1 m
Výklopná (vyčnívající) se SPA5 / pružinová bez SPA5	4,0 × 2,8 m	3,3 × 3,5 m

Motor má maximální sílu 650 N a jmenovitou 200 N. Newtony nejsou hmotnost brány v kilogramech. Při obytném použití musí brána jít rukou lehce, s odporem nejvýše 150 N; špatné pružiny ani zadírání nekompenzujte vyšší silou motoru.

Co znamená otevření přibližně za 8,5 s

Údaj přibližně 8,5 s vychází z typické brány vysoké 2 m a nezahrnuje zrychlení ani zpomalení. Není to garantovaný čas celého pohybu libovolné brány. Maximální rychlost je 0,24 m/s; skutečný čas závisí na nastavení, zdvihu a zatížení.

Provozní zatížení

Limit	Hodnota
Cykly za hodinu	Nejvíce 30
Cykly za den	Nejvíce 300
Cykly bez přestávky	Nejvíce 12

Jeden cyklus je úplné otevření a zavření. Jde o horní limity při vhodné bráně, nikoliv o povinnost pohonu zvládnout stejný počet při jakémkoli odporu a teplotě. Prodloužení dráhy nezvyšuje přípustnou plochu. Pokud potřebujete ověřit výběr, pošlete nám typ, rozměry a předpokládaný provoz brány.

Montáž dráhy SPYRAIL, motoru a SPYBOX BHS

Před montáží odpojte síť i zálohu. Zkontrolujte pružiny, vyvážení a ruční chod brány. SPY650HS se jako vozík pohybuje přímo po dráze s ozubením; nepoužívá řemen ani řetěz. Motor dostává 24 V DC přes dráhu a izolovaný vnitřní profil.

Dráha musí být elektricky oddělena od brány a okolních vodivých konstrukcí. Použijte dodané izolační prvky. Kontakt dráhy s kovovou bránou nebo poškozená izolace může způsobit zkrat; stejné montážní řešení jako u SR32B není vhodné.

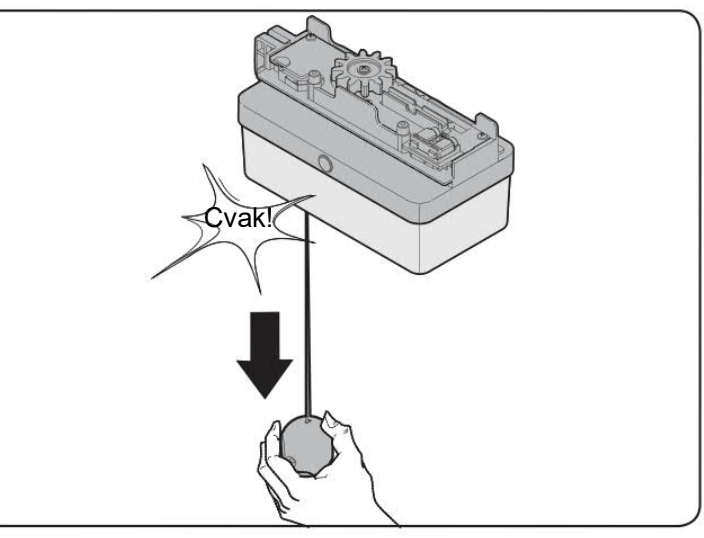

Odblokujte motor šňůrou a zkontrolujte volný pohyb ozubeného kola. U dvoudílné dráhy spojte oba profily, zajistěte spojku a vložte pás do izolačního profilu bez deformace.
Vložte motor správným směrem. Při vytahování dvou transportních pásků se oba kontaktní prvky musí zajistit podle montážního obrázku. Netlačte motor přes nesprávně vysunuté kontakty.
Osaďte oba nastavitelné koncové dorazy a napájecí koncovou část. Jeho umístění musí odpovídat zapojení MOT a směru pohybu.
Dráhu upevněte do osy brány, vyrovnejte se stropem a použijte pevné kotvení s dodanou izolací. Stropní konzoly zkraťte do roviny dráhy, aby neblokovaly vozík.
Připojte rameno k vhodně vyztužené části brány. Nastavte doraz zavření i otevření a pevně zajistěte jejich šrouby.
SPYBOX BHS upevněte na stěnu na místo vhodné pro bezpečné ovládání a servis. Uvolňovací šňůra musí být dostupná ve výšce pod 1,8 m. Ovládací prvky mimo pohyblivých částí, zpravidla nejméně 1,5 m nad podlahou.

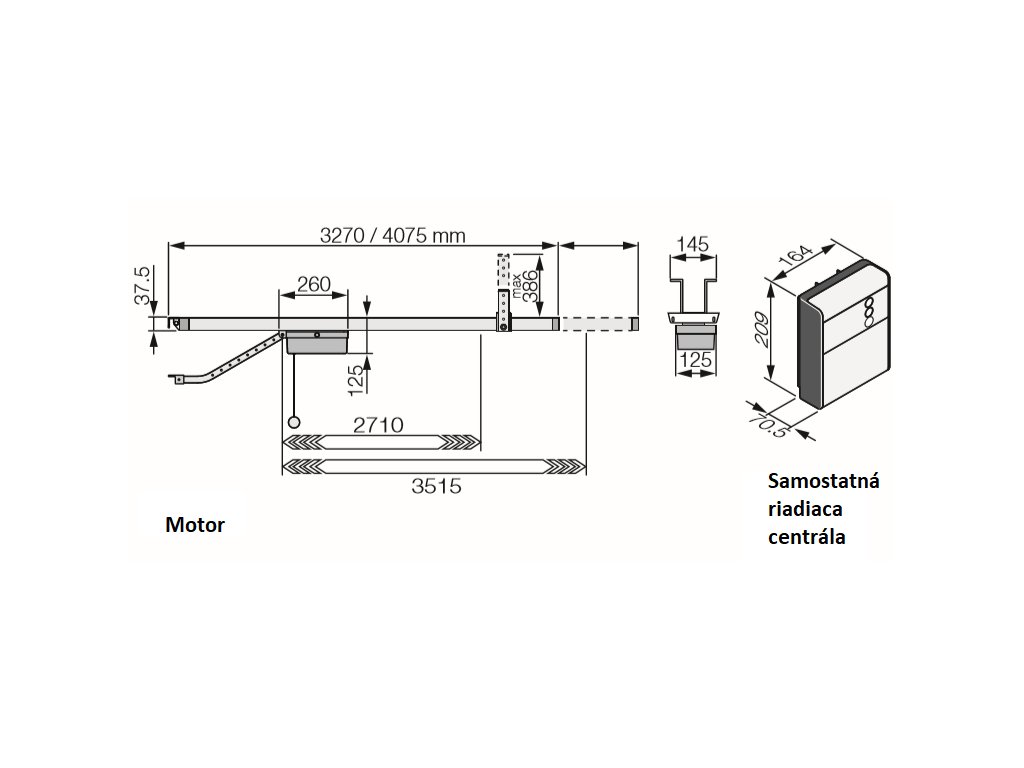

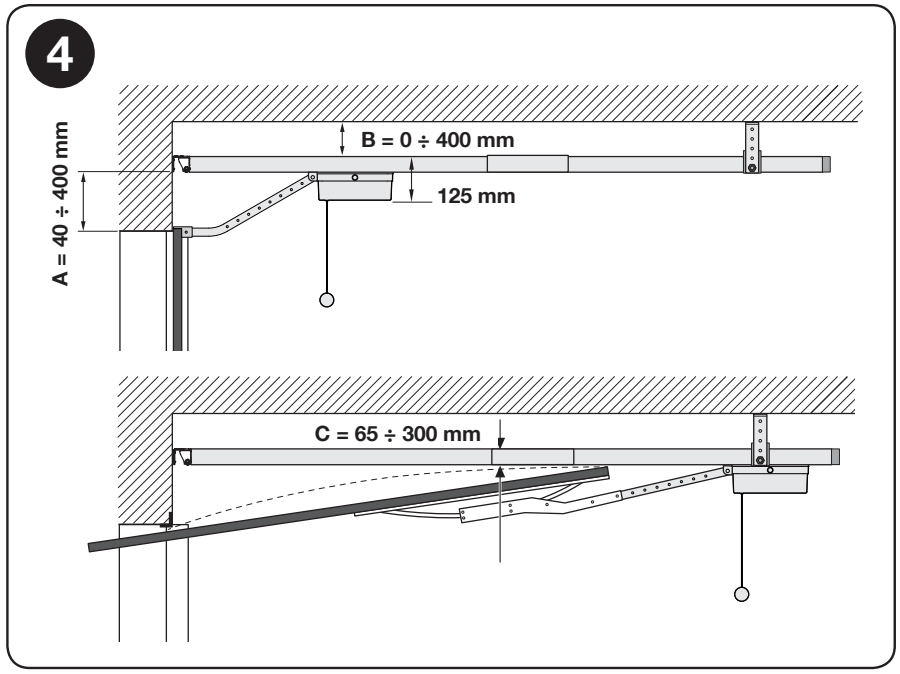

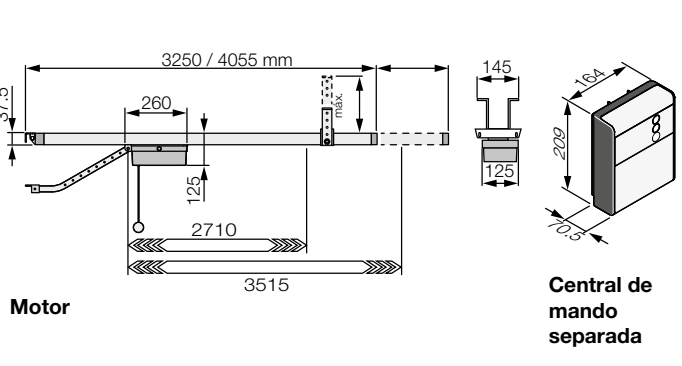

V vyznačené orientaci dodržte A = 40–400 mm, B = 0–400 mm, C = 65–300 mm. C je odstup dráhy od nejvyššího bodu brány při pohybu.

Kabeláž

Připojení	Průřez / největší délka
MOT – napájení dráhy	2 × 1 mm²; 5 m; dodaný kabel.
BlueBUS	2 × 0,75 mm²; 20 m; zařízení paralelně.
INP1 / INP2 / STOP	2 × 0,5 mm²; 20 m.
FLASH	2 × 0,5 mm²; 20 m.
Anténa	RG58; 10 m; samostatný koaxiál.
Síť	3 × 1 mm²; 230 V AC 50/60 Hz; ochranný vodič a vhodné odpojení.

Síť připojuje elektrikář. Slaboprúdové vedení oddělte od sítě a zajistěte proti tahu, pohybu brány a stlačení. Napájení 230 V nesmí být přivedeno na vstupy příslušenství.

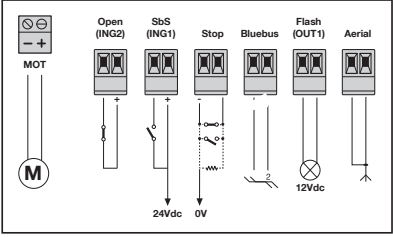

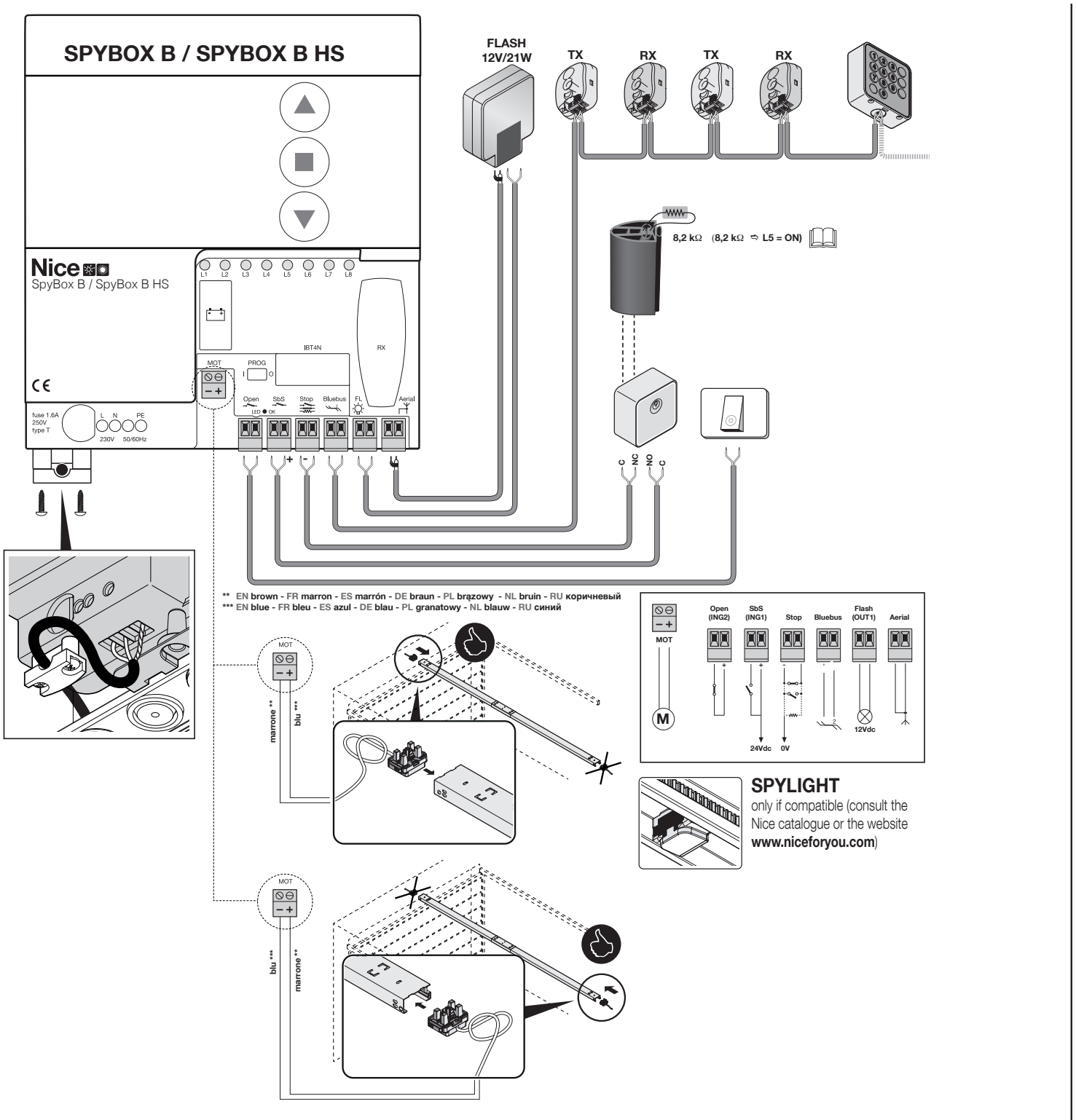

SPYBOX BHS: svorky a polarita

Tyto svorky patří k SPYBOX BHS s BlueBUS. Základní SPYBOX s reléovým PHOTO používá jiné zapojení. Před prací ověřte označení skutečně osazené jednotky.

Svorky	Funkce / připojení
MOT − / +	24 V DC pro napájecí díl dráhy. Respektujte označené − / + a orientaci napájecího dílu podle obrázku. Změnu směru řešte při odpojeném napájení.
BlueBUS	Dvojvodičová komunikace a napájení kompatibilních zařízení; bez polarity +/−.
Open / INP2	Standardně beznapěťový kontakt NO mezi Open a jeho společnou svorkou +. Funkci mění parameter INP2.
SbS / INP1	Beznapěťový kontakt NO mezi SbS a jeho společnou svorkou +; krokový povel.
STOP	Bezpečnostní vstup vůči GND; NO, NC nebo 8,2 kΩ, typ se naučí při rozpoznání zařízení. Samotný kontakt nemá polaritu.
FLASH / OUT1	Tovární režim majáku 12 V DC / 21 W; programovatelný 24 V DC / 25 W. Vyberte režim podle skutečné zátěže.
AERIAL	Samostatný vstup koaxiální antény; středový vodič a stínění podle detailu, nikoliv napájení.
L / N / PE	Síťové 230 V AC a ochranný vodič; oddělené od motoru a příslušenství.

Napájení externího ovládání: plus a mínus

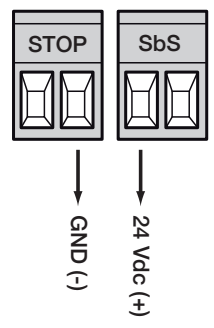

Při stejné orientaci jako na obrázku je pravá svorka dvojice STOP = GND, mínus (−) a levá svorka dvojice SbS = napájení, plus (+). Označení „24 Vdc“ u svorky nenahrazuje kontrolu dovoleného rozsahu připojeného zařízení: pomocný zdroj má 30 V DC, toleranci −20 % / +5 %, tedy přibližně 24–31,5 V DC, a maximálně 100 mA celkem. Použijte pouze zařízení vhodné pro celý tento rozsah.

Tlačítko nebo relé ovládacího modulu

Povel vytváří beznapěťový kontakt NO mezi INP1 (SbS) a společnou svorkou + této dvojice. Pokud modul potřebuje napájení, připojte jej samostatně na ověřené plus a mínus. Na povelový vstup nepřivádějte výstupní napětí modulu.

Bezpečnostní hrana STOP

Změna naučeného stavu STOP okamžitě zastaví pohyb a provede krátkou reverzaci. Kontakty NO lze spojit paralelně, NC do série. Pro monitorovanou odporovou hranu 8,2 kΩ aktivujte test STOP 8K2 a následně naučte zařízení. Kombinace různých typů zapojte podle jejich schématu; běžný spínač není rovnocenný monitorované hraně.

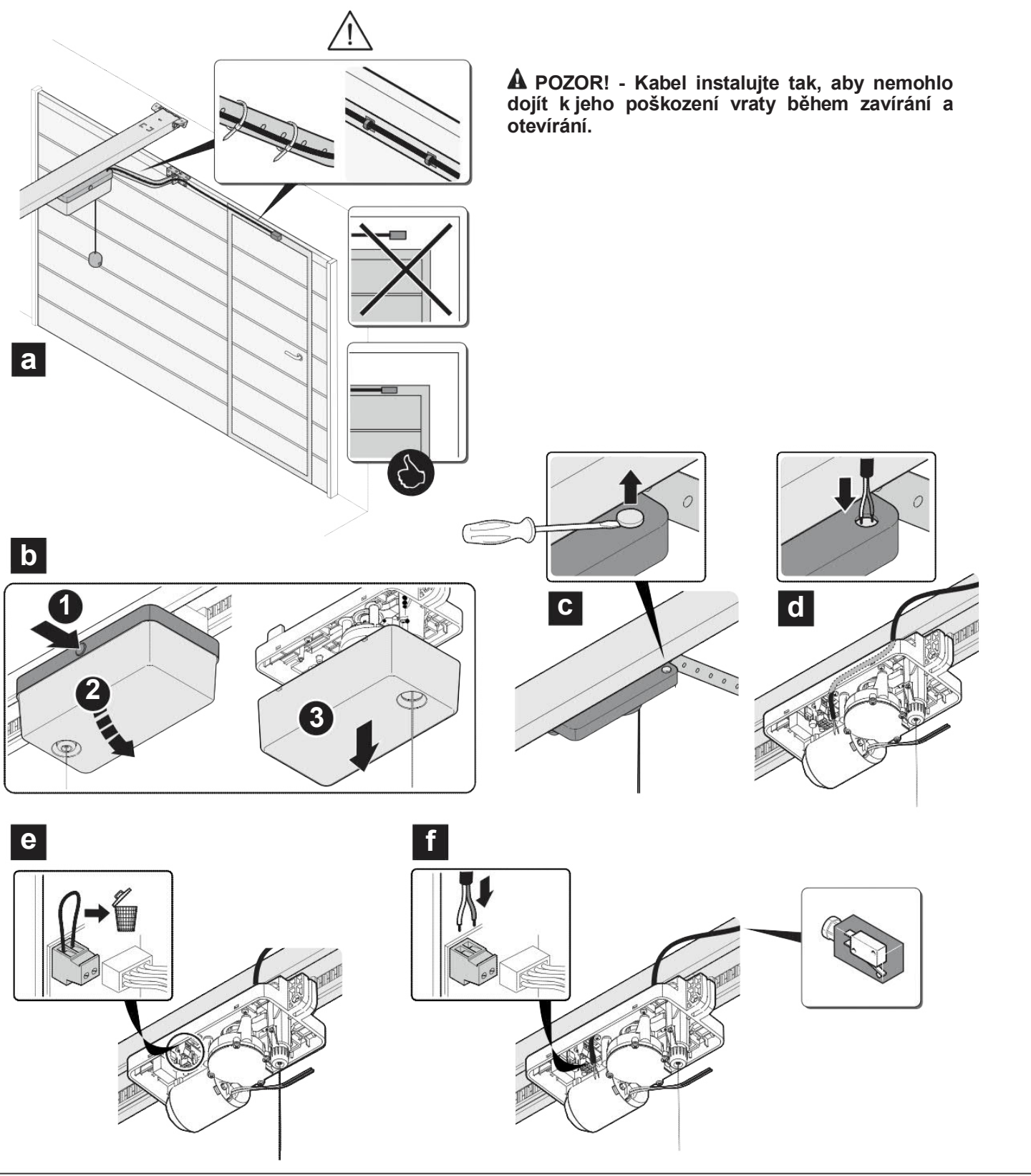

Brána s vestavěnými průchozími dvířky

Na desce pohyblivého motoru je samostatná dvojice 1–2 pro bezpečnostní mikrospínač NC. Při otevřených dvířkách musí zablokovat motor. Při odpojeném napájení odstraňte přemyčku a zapojte kontakt dimenzovaný nejméně na 10 A; kabel nejvýce tři m, průřez nejméně 1 mm². Zajistěte jej proti přivřenutí. Kontakt nemá polaritu a není to napájecí výstup.

Fotobuňky BlueBUS

EPSB, EPMB nebo EPLB zapojte z TX i RX paralelně na dvojici BlueBUS. Jedná se o zapojení bez polarity. Reléové NC fotobuňky se nesmí zapojit na tuto sběrnici jako náhrada dvojvodičového zařízení.

Při vypnutém napájení nastavte stejné přemyčky TX a RX jedné dvojice. Každá další dvojice musí mít jinou adresu.
Vyrovnejte vysílač a přijímač a dokončte kabeláž. Zvolte funkci podle chráněného prostoru.
Po přidání, odstranění nebo změně adresy zopakujte rozpoznání zařízení a zkoušku každé dvojice.

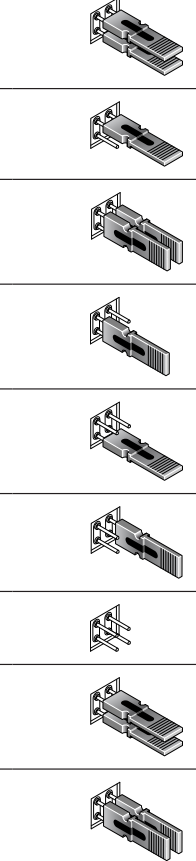

Adresa	Funkce	Přemyčky TX / RX
PHOTO	Při zavírání reverzuje na otevření; h = 50 cm.
PHOTO II	Při zavírání reverzuje na otevření; h = 100 cm.
PHOTO 1	Při zavírání dočasně zastaví a reverzuje; h = 50 cm.
PHOTO 1 II	Při zavírání dočasně zastaví a reverzuje; h = 100 cm.
PHOTO 2	Při otevírání zastaví pohyb.
PHOTO 2 II	Při otevírání zastaví pohyb.
PHOTO 3	Při otevírání i zavírání dočasně zastaví a reverzuje na otevření.
FA1	Příkaz k otevření, vyžaduje vhodné fotobuňky a úpravu přepojky A.
FA2	Druhý příkaz k otevření, vyžaduje vhodné fotobuňky a úpravu přepojky A.

Zvětšit všechny přepojky. Pro FA1/FA2 neupravujte zařízení bez ověření jeho vlastního návodu; mají funkci příkazu, nikoliv běžné ochrany při zavírání.

Maják ELDC nebo WLT a anténa

Pro ELDC je vhodný základní FLASH 12 V DC; povolený výkon tohoto režimu je 21 W. ELDC má napájecí vstup FLASH pro 12–36 V DC. Při WLT vyberte vhodný 24 V režim a ověřte také jeho nastavení. Napětí mění úroveň II/L4; nesmí se změnit bez kontroly připojené zátěže.

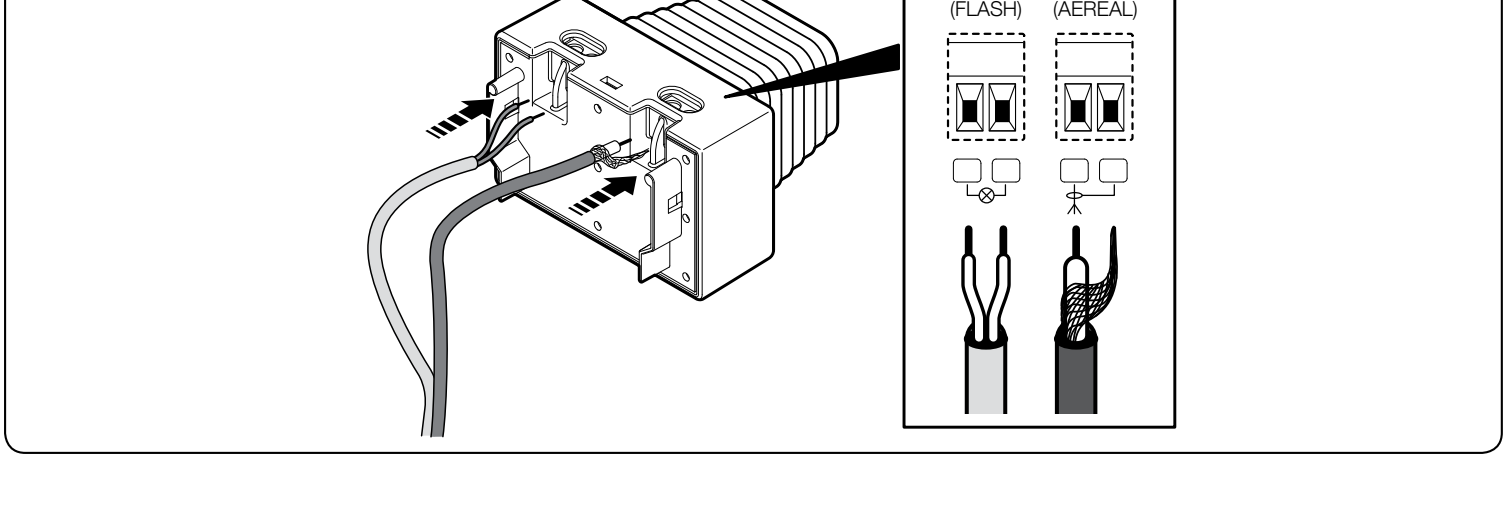

Na majáku rozlište FLASH od AERIAL. U FLASH na zobrazeném detailu ELDC není uvedeno pořadí +/−; nepřipojujte ho z pomocného konektoru STOP/SbS. Anténu připojte samostatným koaxiálem, střed a stínění podle schématu.

První spuštění a učení SPYBOX BHS

Nejprve nastavte a zajistěte mechanické dorazy, zapojte bezpečnostní zařízení a motor zajistěte přibližně v polovině dráhy. Při učení musí být celý prostor brány volný. Na této jednotce se používá přepínač PROG, tlačítka OPEN, STOP/SET a CLOSE a LED L1–L8.

1. Rozpoznání BlueBUS a STOP

Přesuňte PROG doleva na I, tedy do programování. Rozpoznání proveďte i bez doplněného příslušenství.
Podržte OPEN + STOP/SET přibližně 3 s; uvolněte při rychlém blikání L1 + L2.
Počkejte na dokončení rozpoznání. Při práci mohou sepnout relé. Potom vraťte PROG doprava na 0.

2. Rozpoznání poloh brány

Zkontrolujte oba dorazy a zajištění motoru. Pro postup přepněte PROG doleva na I.
Podržte STOP/SET + CLOSE přibližně 3 s; uvolněte při rychlém blikání L3 + L4.
Pohon musí vykovat zavření → otevření → zavření. Počkejte na dokončení celé sekvence.
Vraťte PROG doprava na 0, poté vyzkoušejte běžné ovládání.

Pokud první pohyb směřuje k otevření, učení ihned zastavte. Odpojte síť i zálohu, zkontrolujte orientaci napájecího dílu a zaměňte motorové připojení MOT podle montážního schématu. Učení začněte znovu. Nezaměňujte vodiče BlueBUS nebo STOP pro opravu směru motoru.

Zkouška před běžným provozem

Zopakujte otevření a zavření; zkontrolujte dorazy, zpomalení, konzoly a plynulý chod.
Vyzkoušejte STOP, každou fotobunku u TX, RX i uprostřed paprsku a bezpečnostní kontakt přechodových dveří, pokud jsou osazeny.
Zkontrolujte ruční odblokování, nové zajištění a odezvu ovladače na správném přijímači.
Technik změří nárazové síly a nastaví minimum potřebné pro bezpečný pohyb. Vyšší silou nekompenzujte zadírání.
Předdejte uživateli návod a plán údržby. Průchozím způsobem procházejte pouze úplně otevřenou a stojící bránou.

Programování SPYBOX BHS

PROG doleva = I, programování. PROG doprava = 0, běžné ovládání. V programování tlačítka OPEN / CLOSE vybírají položky; pohybové povely jsou zablokovány. Pokud brána nereaguje po nastavování, nejprve zkontrolujte polohu PROG.

Úroveň I – funkce ON / OFF

Přesuňte PROG doleva. Podržte STOP/SET 3 s, dokud nezačne blikat L1, a uvolněte.
OPEN / CLOSE vyberte funkční LED. Krátkým STOP/SET změňte stav: svítí = ON, nesvítí = OFF.
Mezi kroky nepřekročte 10 s. Počkejte 10 s bez stisknutí tlačítek nebo vraťte PROG doprava pro ukončení.

LED – funkce	Význam / stav
L1 – Automatické zavírání	ON: po úplném otevření zavře po pauze z II/L1. OFF: čeká na povel.
L2 – Zavřít po fotobunce	ON: po dokončení průchodu fotobunkou vyvolá zavření. Vyžaduje osazené a odzkoušené fotobunky.
L3 – Vždy zavřít	ON: po obnovení napájení vyvolá zavření s 3 s předblikáním.
L4 – Stand-by	ON: po 1 minutě nečinnosti omezí napájení výstupu a BlueBUS vysílačů. Ověřte závislé příslušenství.
L5 – Test STOP 8K2	ON: před manévrem testuje odporovou hranu 8,2 kΩ. Po aktivaci je třeba naučit zařízení; nevhodné pro samotný NC/NO kontakt.
L6 – Zámek OPEN / CLOSE	ON: vyřadí pohybová tlačítka na krytu v běžné poloze PROG 0.
L7 – Zákaz učení vnitřního rádia	ON: zakáže ukládání nových ovládačů do vestavěného rádia. Nemění paměť samostatného OXIBD.
L8 – Vypnutí vnitřního rádia	ON: vnitřní přijímač nereaguje na uložené ovládače. OXIBD se nastavuje samostatně.

V běžné poloze PROG 0 jsou L1–L8 zhasnuté i při aktivních funkcích. Jejich zhasnutí v běžném provozu proto neznamená, že je každá funkce vypnutá.

Úroveň II – hodnoty parametrů

Přesuňte PROG doleva a podržte STOP/SET 3 s do blikání L1; uvolněte.
OPEN / CLOSE vyberte vstupní LED požadovaného parametru.
Podržte STOP/SET. Po 3 s se zobrazí hodnotová LED. Stále držte STOP/SET a OPEN / CLOSE vyberte novou hodnotu.
Uvolněte STOP/SET. Počkejte 10 s bez tlačítek nebo vraťte PROG doprava.

Hodnoty zvýrazněné tučně jsou tovární předvolby; rozhoduje skutečné nastavení desky. U L8 se spouští správa rádia, nejde o trvalou předvolbu. Procenta rychlosti a síly mají odlišný význam.

Vstupní LED – název a popis	LED nastavení – hodnota
L1 – Pauza Použije se při automatickém zavírání I/L1 ON.	L1 – 10 s L2 – 20 s L3 – 40 s L4 – 60 s L5 – 80 s L6 – 120 s L7 – 160 s L8 – 200 s
L2 – Provozní režim Sekvence krokového povelu. L7/L8 nejsou použity.	L1 – otevřít – stop – zavřít – stop L2 – otevřít – stop – zavřít – stop L3 – otevřít – zavřít – otevřít – zavřít L4 – společný vstup L5 – pohyb během držení povelu L6 – průmyslový režim L7 – nepoužito L8 – nepoužito
L3 – Rychlost motoru Procenta maxima. V1 = 30 %, V2 = 50 %, V3 = 75 %, V4 = 100 %.	L1 – 30 % L2 – 50 % L3 – 75 % L4 – 100 % L5 – otevírání 75 %, zavírání 30 % L6 – otevírání 75 %, zavírání 50 % L7 – otevírání 100 %, zavírání 50 % L8 – otevírání 100 %, zavírání 75 %
L4 – FLASH / OUT1 Režim musí odpovídat napětí a účelu zátěže.	L1 – indikátor otevření brány L2 – aktivní při zavřené bráně L3 – aktivní při otevřené bráně L4 – maják 12 V DC / 21 W L5 – maják 24 V DC / 25 W L6 – elektrická blokace L7 – magnetická západka L8 – rádiový kanál 2
L5 – Síla motoru Otevírání / zavírání; regulační %, nikoliv nárazová síla v N.	L1 – 25 / 25 % L2 – 50 / 50 % L3 – 75 / 75 % L4 – 100 / 100 % L5 – 75 / 25 % L6 – 75 / 50 % L7 – 100 / 50 % L8 – 100 / 75 %
L6 – Citlivost na překážku Otvírání / zavírání. Vyšší číslo znamená vyšší citlivost a menší dovolenou sílu.	L1 – vypnutá L2 – 60 / 60 % L3 – 60 / 70 % L4 – 60 / 80 % L5 – 60 / 90 % L6 – 70 / 70 % L7 – 70 / 80 % L8 – 70 / 90 %
L7 – INP2 Typ kontaktu a funkce vstupu Open; společná svorka +.	L1 – SbS, NO L2 – otevřít, NO L3 – zavřít, NO L4 – částečné otevření 1, NO L5 – STOP, NC L6 – PHOTO při zavírání, NC L7 – PHOTO1 při otevírání i zavírání, NC L8 – PHOTO2 při otevírání, NC
L8 – Správa vnitřního rádia Týká se vestavěného FLOR přijímače, nikoliv dodaného OXIBD.	L1 – uložit celý vysílač v režimu 1 L2 – režim 2 – SbS L3 – režim 2 – částečně otevřít L4 – režim 2 – otevřít L5 – režim 2 – zavřít L6 – režim 2 – STOP L7 – režim 2 – osvětlení L8 – smazat jeden kód

Po změně síly, citlivosti nebo rychlosti zopakujte zkoušku bezpečnosti a měření sil. Při použití jiného režimu výstupu odpojte zátěž, která už jeho funkci neodpovídá.

ON3EBD párujte na dodaném OXIBD

Tato sada obsahuje zásuvný obousměrný přijímač OXIBD a tříkanálový ovladač ON3EBD. ON3EBD v obousměrném režimu uložte tlačítkem A na OXIBD, nikoliv nabídkou L8 desky. SPYBOX BHS má navíc vlastní jednosměrný FLOR přijímač. Při použití OXIBD lze vnitřní rádio vypnout přes I/L8 ON.

OXIBD: režim 1 – celý ovladač

Na OXIBD podržte tlačítko A do rozsvícení zelené LED B a uvolněte.
Do 10 s krátce stiskněte a uvolněte jedno ovládací tlačítko ON3EBD. Nepoužívejte tlačítko i pro dotaz na stav.
Úspěšné uložení potvrdí 3 zelená bliknutí B. Další vysílač lze přidat během následujících 15 s.

Tlačítko ON3EBD	Příkaz v režimu 1
1	SbS – krokování
2	Částečné otevření
3	Otevřít
i	Dotaz na stav při správné obousměrné konfiguraci; není to čtvrtý pohybový kanál.

OXIBD: režim 2 – jedno tlačítko

Na OXIBD stiskněte A n-krát podle čísla příkazu; LED B potvrdí počet. Do 10 s krátce stiskněte vybrané tlačítko ON3EBD; úspěch potvrdí tři zelená bliknutí. Pro další příkaz zahajte nový postup.

Číslo	Příkaz SPYBOX BHS
1	SbS
2	Částečné otevření 1
3	Otevřít
4	Zavřít
5	STOP
6	SbS společný vstup
7	SbS s vysokou prioritou
8	Odblokovat a otevřít
9	Odblokovat a zavřít
10	Otevřít a zablokovat automatiku
11	Zavřít a zablokovat automatiku
12	Zablokovat automatiku
13	Odblokovat automatiku
14	Osvětlení – časovač
15	Osvětlení ON/OFF

Zpětná informace o stavu vyžaduje správnou konfiguraci série a adresy řízení v OXIBD. Postup konfigurace a podrobnosti naleznete v popisu přijímače OXIBD a jeho montážním PDF. Párování vysílače je jiný úkon než identifikace řídicí jednotky.

Smazání paměti OXIBD

Smazáním se ztratí uložené ovladače. Podržte A i přes rozsvícení a následné zhasnutí B. Když začne další série bliknutí, uvolněte přesně při 3. bliknutí pro smazání všech vysílačů, nebo při 5. bliknutí pro smazání celé paměti přijímače. Při 7. bliknutí se smaže pouze série/adresa BusT4; tyto úkony nezaměňujte.

Po vymazání obousměrného párování je třeba odstranit také uložení v ON3EBD; použijte postup resetu ON3EBD, poté ovladač spárujte znovu. Reset desky SPYBOX ani její volba 6 s nesmažou samostatný OXIBD.

Vestavěný jednosměrný FLOR přijímač

Pokud používáte kompatibilní jednosměrný vysílač ve vnitřním rádiu, jděte do II/L8 a zvolte L1 pro celý vysílač nebo L2–L7 pro jeden konkrétní povel. Po zvolení hodnoty uvolněte STOP/SET a do 10 s odešlete požadované tlačítko. Tři pomalé bliknutí potvrdí uložení; jedno znamená již uložený vysílač, osm plnou paměť a dvě rychlé zablokované učení. L8 vymaže odeslaný jednotlivý kód.

Vymazání paměti SPYBOX BHS

Před vymazáním určete, co chcete zachovat. PROG přepněte doleva na I a držte OPEN + CLOSE až do rozsvícení příslušné LED. Uvolněním se zvolený úkon spustí; poté vraťte PROG doprava.

Držení / LED	Účinek
3 s / L1	Vymaže nastavení a naučenou konfiguraci; kódy vnitřního rádia zachová.
6 s / L2	Vymaže kódy pouze vnitřního rádia.
10 s / L3	Vymaže nastavení i kódy vnitřního rádia.

Samostatný OXIBD zůstává nezměněn; jeho mazání je zvlášť. Po vymazání konfigurace zopakujte učení zařízení, poloh a celou zkoušku brány.

Diagnostika a řešení problémů

Počítejte jednu sérii krátkých bliknutí. Maják, vnitřní světlo, OK/BB a případný SPYLIGHT zopakují sérii po 1 s pauze.

Bliknutí	Příčina / další krok
1	BlueBUS Zkontrolujte kabely a připojená zařízení; po změně zopakujte učení.
2	Fotobuňka Odstraňte překážku, ověřte vyrovnání a adresy / zapojení.
3	Omezení síly Ověřte ruční pohyb, pružiny a případné zadírání. Vyšší sílu nastavuje technik až po odstranění mechanické příčiny a nové zkoušce.
4	STOP Zkontrolujte hranu, kontakty a nastavení testu 8K2.
5	Paměť parametrů Odpojte a znovu připojte napájení. Pokud chyba přetrvává, technik ověří konfiguraci; úplné vymazání vyžaduje nové učení.
6	Nepoužito Pro tento model není uvedena žádná přiřazená porucha.
7	Vnitřní elektrický obvod Odpojte všechna napájení na 20–30 s. Při opakování objednejte servis.
8	Trvalý povel Zkontrolujte trvale sepnuté tlačítko, relé nebo řízení na vstupu pro příkazy.
9	Zablokovaná automatika Použijte příkaz Odblokovat automatiku; před pohybem ověřte volný prostor.
10	Chybějící odběr motoru při učení Zkontrolujte MOT, napájecí koncový díl, kontakt dráhy a kontakty vozíku.

Projev	Kontrola
Brána nereaguje, OK dvakrát rychle bliká	PROG zůstal v poloze vlevo; vraťte jej doprava na 0.
OK/BB zhasnutá	Ověřte síť a pojistku. Před výměnou pojistky odstraňte příčinu; použijte shodný typ.
OK/BB svítí déle než 20 s	Odpojte napájení na 20–30 s; při opakování servis.
L1 + L2 blikají	Je nutné naučit zařízení.
L3 + L4 blikají	Je nutné naučit polohy.
Vnitřní světlo rychle bliká 10 s	Zkrat nebo nadměrný odběr MOT. Zkontrolujte elektrickou izolaci dráhy a vyvážení.
Ovládač svítí, brána nereaguje	Zkontrolujte správný přijímač OXIBD, párování a blokování.

Záložní napájení

SPYBOX BHS umožňuje zálohu PS324. Připojte ji až po dokončení montáže a programování do určeného konektoru; před servisem odpojte síť i baterii. Dostupnost a správný typ ověřte při objednávce. Solární napájení Solemyo z běžné SPYBOX B automaticky nepatří k rychlé BHS.

Ruční odblokování a zajištění

Odblokujte pouze stojící bránu. Při poškozených pružinách může brána nekontrolovaně klesnout. Pokud je garáž přístupná pouze přes tuto bránu, dopředu vyřešte vhodné vnější odblokování.

Potáhněte šňůru dolů, dokud se neozve dvojité cvaknutí; motor se odblokuje a bránu lze posouvat rukou.
Pro nové zajištění šňůru znovu potáhněte do dvojitého cvaknutí.
Před elektrickým povelem ověřte zajištění, volný prostor a funkčnost bezpečnostních prvků.

Údržba a bezpečná obsluha

Technickou kontrolu plánujte každých 6 měsíců. Každý měsíc ověřte reverzaci při kontaktu spodní hrany s předmětem vysokým 50 mm podle pokynů pro vaši bránu. Při neúspěchu automatiku nepoužívejte a přivolejte technika.

Dráhu ani vnitřní kovový profil nemažte olejem nebo tukem v místech kluzných elektrických kontaktů. Mazivo může zhoršit elektrický kontakt. Nejméně jednou ročně při odpojené síti i baterii vyčistěte dráhu, ověřte izolaci, upevnění, volný ruční chod a optiku fotobuněk; motor poté znovu zajistěte a odzkoušejte.

Ovládače držte mimo dosah dětí. Nevstupujte pod pohybující se bránu. Při neobvyklém hluku, poruše bezpečnosti nebo špatné pružině bránu bezpečně odblokujte a objednejte opravu. Elektroniku a baterie odevzdejte do příslušného sběru.

Technické parametry SPY650HS / SPYBOX BHS

Parametr	Hodnota
Použití	Garážová vrata v chráněném vnitřním prostoru.
Motor / řízení	SPY650HS / samostatná SPYBOX BHS.
Síť / motor	230 V AC ±10 %, 50/60 Hz / 24 V DC přes dráhu.
Maximální / jmenovitá síla	650 / 200 N.
Maximální rychlost	0,24 m/s; podmínky času 8,5 s.
Příkon maximální / jmenovitý	300 / 190 W; maximální odběr 1,6 A.
Stand-by	0,5 W za podmínek příslušného režimu.
Zátěž	30 cyklů/h, 300 cyklů/den, 12 po sobě.
Krytí / teplota	IP41 / −20 až +55 °C.

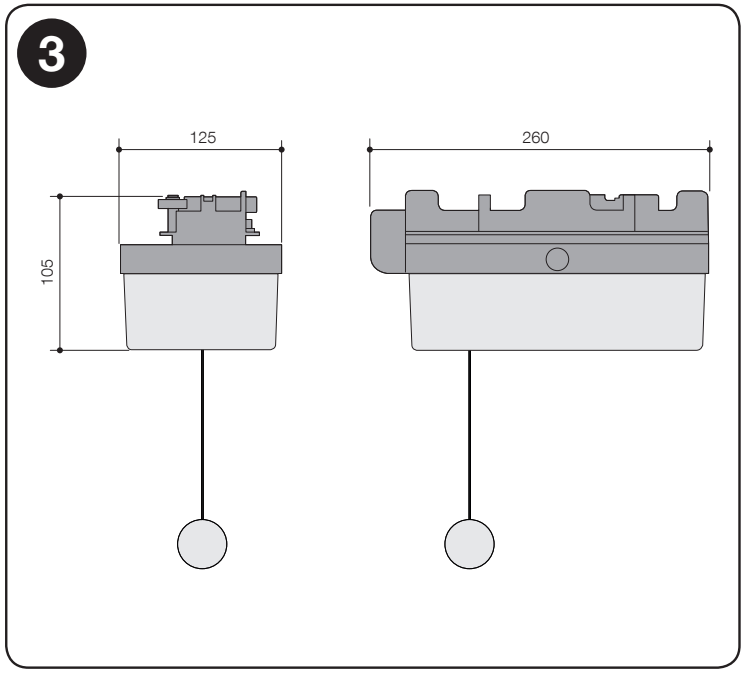

Rozměry motoru	260 × 125 × 105 mm; samostatný box 209 × 145 × 70,5 mm.
Hmotnost dodávky	Závisí na konkrétní sestavě a dodané dráze; údaj o sadě je uveden v horní části karty.
Plocha vrat	Sekční do 10,5 m²; výklápěcí do 11,5 m²; rozměrové a montážní podmínky.
Pomocné napájení	30 V DC, −20 % / +5 %, max. 100 mA; konkrétní plus a mínus.
Rádio v této sadě	OXIBD + ON3EBD; 433,92 MHz, obousměrné BD.
Osvětlení	Vestavěné LED v samostatném boxe; SPYLIGHT je volitelné, max. 2 mimo dráhu vozíku.

SPY Hi-Speed – ukázka pohonu

Manuál k pohonu NICE SPYKIT 650 HS BD

PDF

Doplňkové parametry

Kategorie:	Malé brány
Hmotnost:	7 kg

Diskuze

Buďte první, kdo napíše příspěvek k této položce.
