NICE TITAN TTN6024HS - samostatný pohon pro křídlové brány do 6 m/450 kg

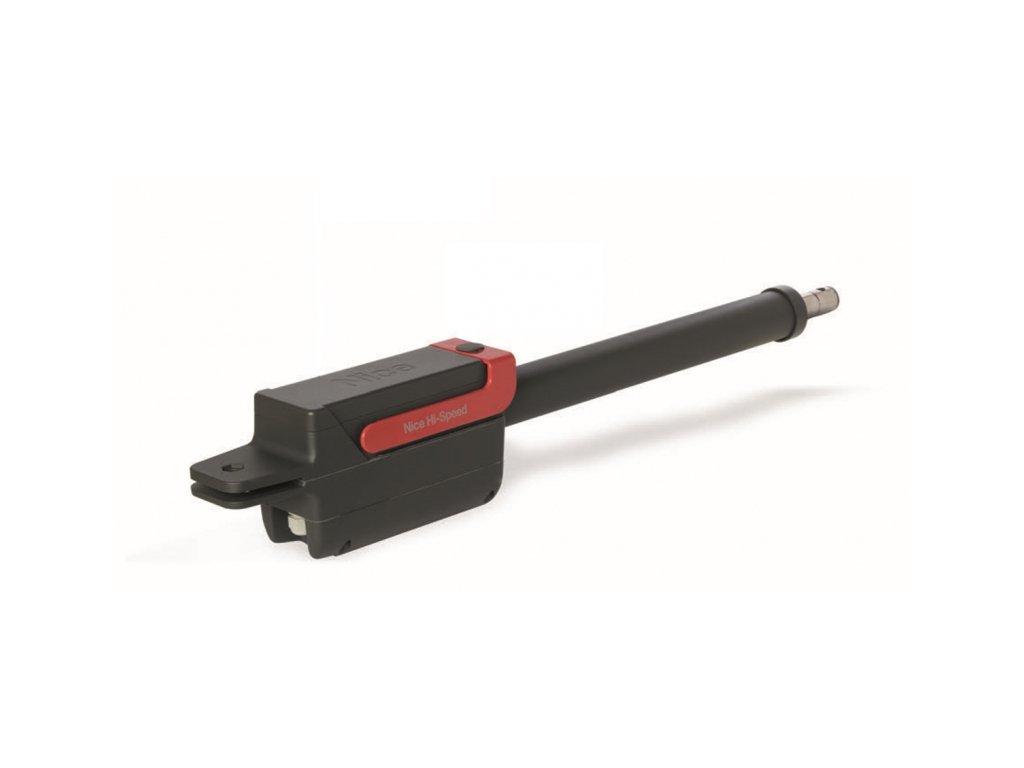

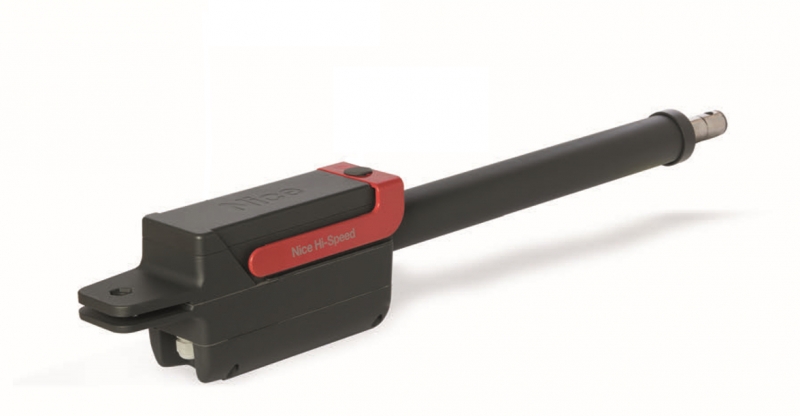

NICE TITAN TTN6024HS je samostatný rychlý lineární pohon pro jedno křídlo brány. Motor má 24 V DC a magnetický enkodér; řídicí jednotku neobsahuje. Připojuje se k NICE MC824HR30. Pro dvoukřídlovou bránu jsou zapotřebí dva motory a jedna vhodně zapojená centrální jednotka.

Jedná se o nevratný pohon s pohodlným odblokováním klíčem v horní části. Otevření na 90° trvá orientačně přibližně 19 sekund při typické montáži bez započítání rozběhu a zpomalení; skutečný čas závisí na montážních rozměrech, nastavení a zatížení. Limity 6 m a 450 kg se posuzují společně podle grafu použití.

Řídicí jednotka a kompatibilní příslušenství

Magnetický enkodér pomáhá řízení sledovat polohu křídla a rozpoznat překážku. Samonačítání poloh, zpomalení v obou směrech, ovládání třemi tlačítky a nastavení síly zajišťuje MC824HR30 s deskou MCA1R30. Řízení využívá dvojitou technologii rozlišování překážek. Bezpečnost musí být ověřena na celé bráně.

TTN6024HS používá MC824H, aktuálně MC824HR30; MC824L není jeho náhradou. Vratný TTN6024RHS vyžaduje odlišné řízení MC824HR. Označení MC824HR se nesmí zaměnit s MC824HR30, která patří k nevratnému motoru TTN6024HS.

Sady pro jedno nebo dvě křídla

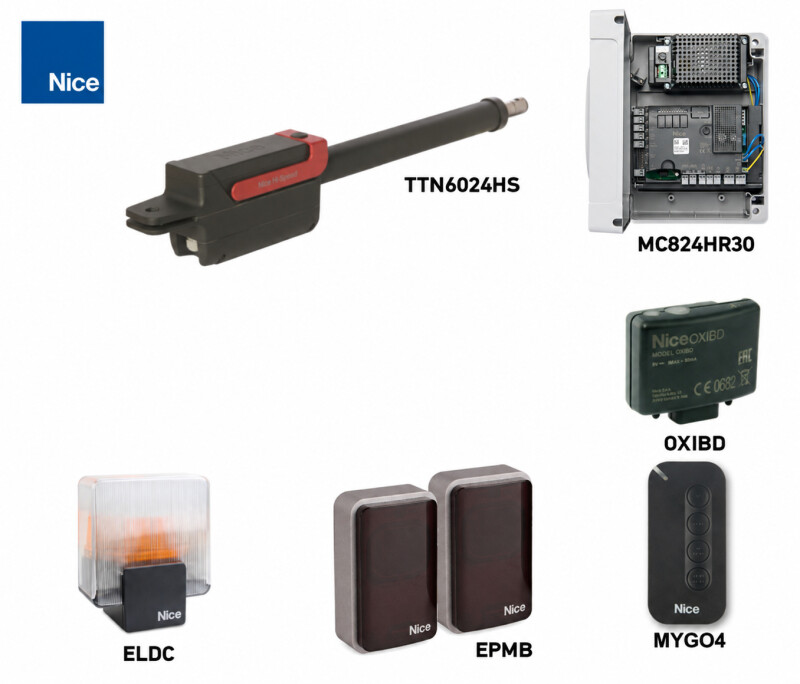

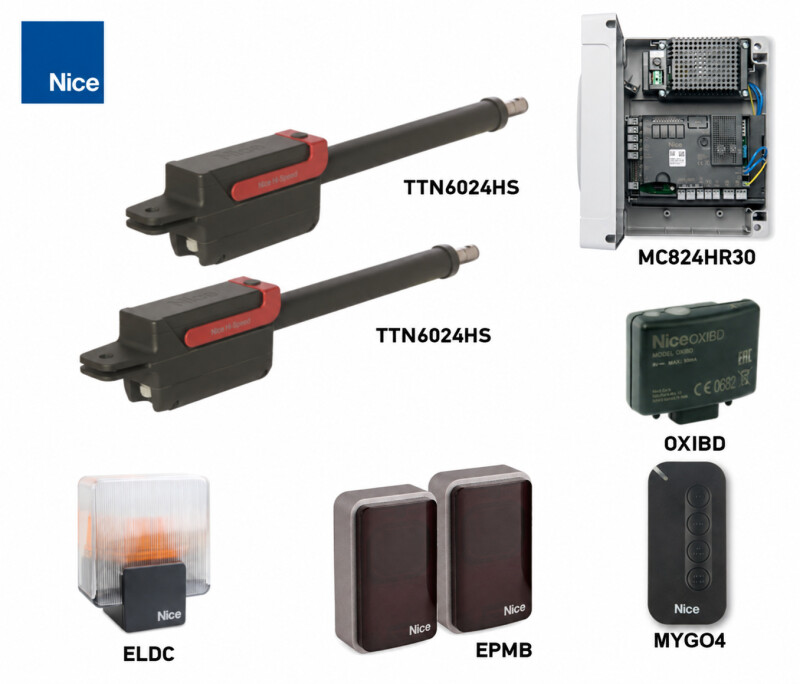

Všechny uvedené sady TITAN obsahují MC824HR30, přijímač OXIBD a ovladač MYGO4. Verze s fotobunkami přidávají EPMB; verze s příslušenstvím i výstražné světlo ELDC. Limity vždy platí pro jedno křídlo a jeden motor.

Jedno křídlo	Samostatný motor	Dvě křídla
Základní sada S fotobunkami S příslušenstvím	1 × TTN6024HS 24 V DC Magnetický snímač Bez řídicí jednotky	Základní sada S fotobunkami S příslušenstvím

Co obsahuje samostatný pohon

Balení obsahuje jeden motor TTN6024HS, přední a zadní montážní konzoli a odblokovací klíče. Řídicí jednotka, přijímač, ovladače, fotobunky, výstražné světlo a záložní baterie se vybírají samostatně nebo v příslušné sadě. Upevnění do nosného podkladu musí odpovídat konkrétní bráně.

Délka, hmotnost a vhodnost křídla

Pro výběr motoru je třeba znát délku a hmotnost křídla, odpor pohybu, polohu závěsů i vliv větru. Křídlo musí být pevné, správně zavěšeno a ručně se pohybovat plynule po celé dráze.

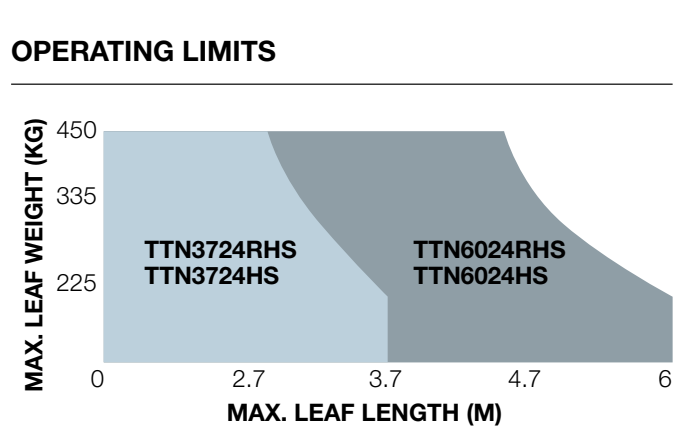

Hodnoty 6 m a 450 kg neplatí současně. V grafu níže patří TTN6024HS do tmavší oblasti označené TTN6024HS/TTN6024RHS. Vodorovně je délka křídla v metrech, svisle jeho hmotnost v kilogramech; kombinace musí ležet v povolené oblasti. Světlejší oblast patří kratšímu TTN3724HS.

Pro křídlo delší než 3 m je zapotřebí elektrický zámek, například NICE PLA10 nebo NICE PLA11. Jeho orientaci zvolte podle brány; zapojení na ELS naleznete v tabulce výstupů.

Výška a tvar křídla, plná výplň, silný vítr a odpor pohybu mohou přípustné zatížení výrazně snížit. Před výběrem dlouhého nebo těžkého křídla nás kontaktujte s jeho rozměry, hmotností, výplní a předpokládaným provozem. Dva motory nemění limit jednoho křídla.

Montáž motoru a upevnění konzol

Montáž, zapojení a uvedení do provozu svěřte odbornému montážníkovi. Před prací odpojte všechny zdroje napájení včetně baterie. Motor ani přední konzole se nesmí opírat o slabou výplň brány; kotvení musí přenášet síly do nosné konstrukce.

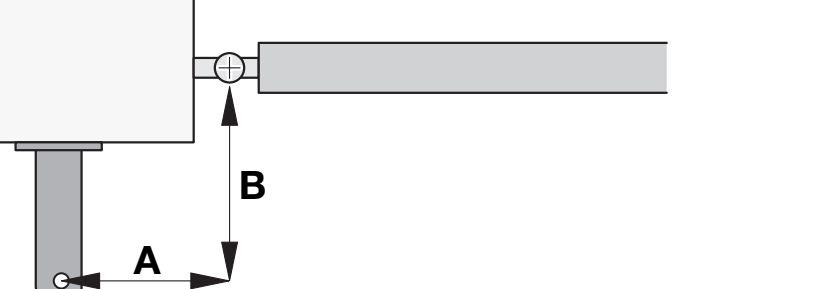

Rozměry A/B, prostor a dorazy

Postup osazení konzol

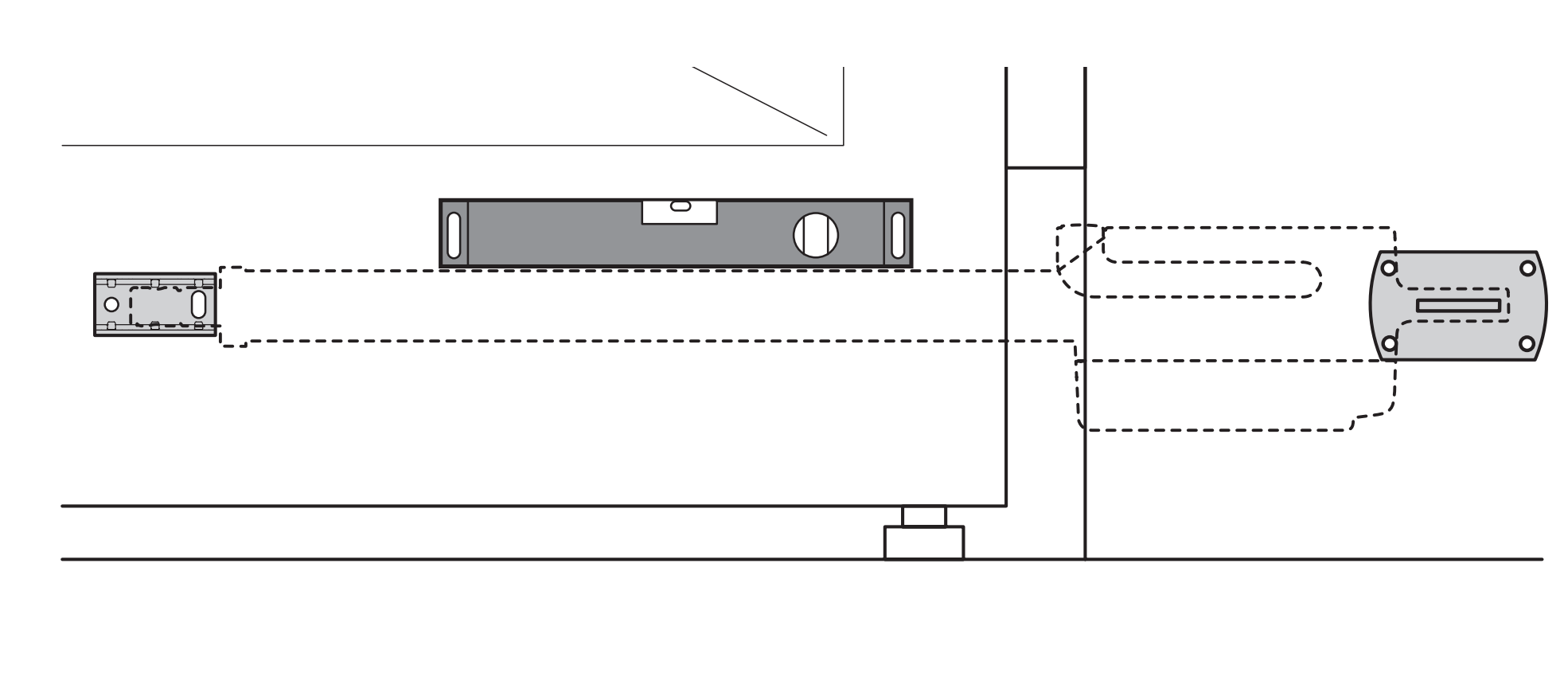

1. Určte místa přední a zadní konzole podle geometrie a požadovaného otevření. Zadní konzoli upevněte, zkontrolujte vodorovné vyrovnání a zavěste na ni motor.

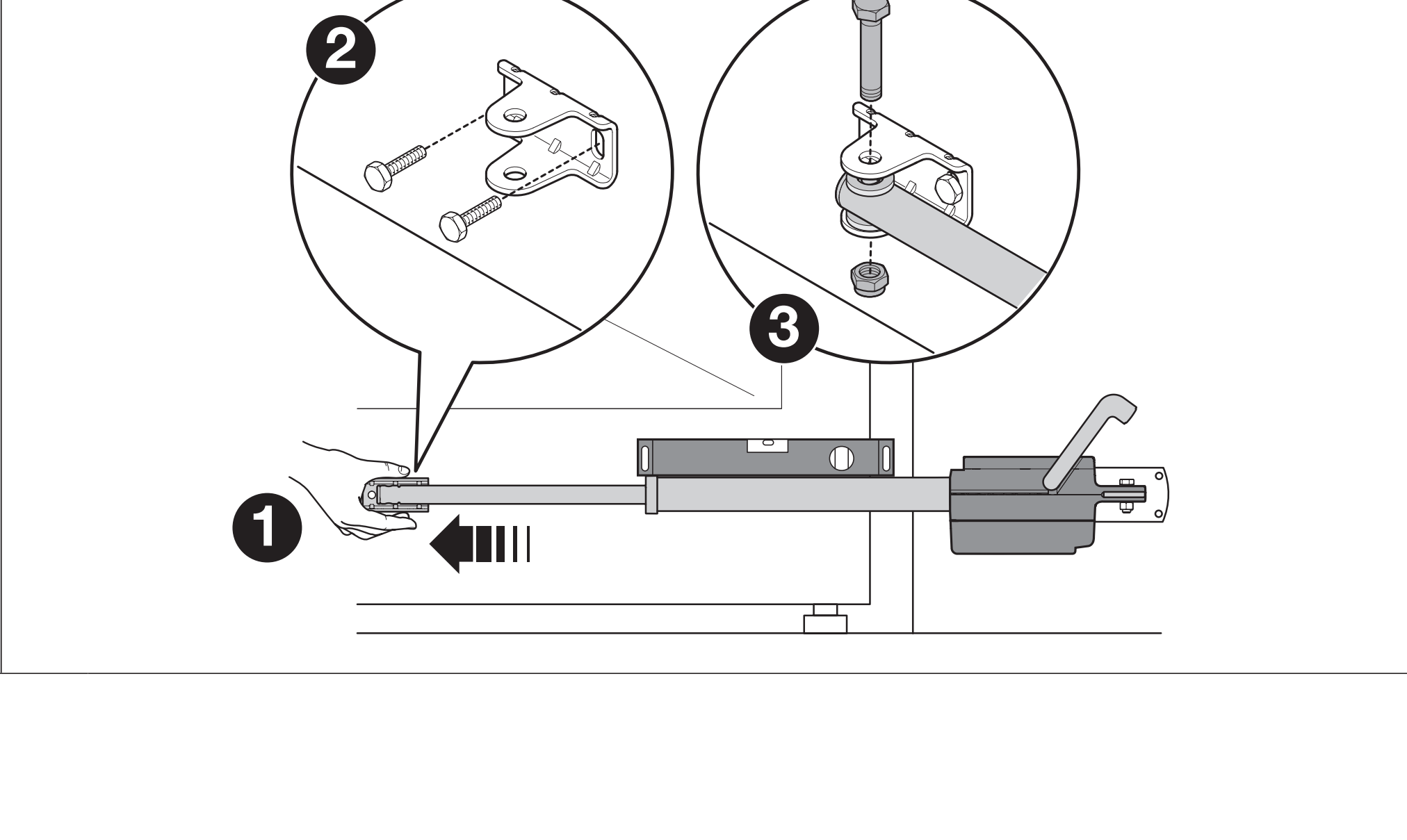

2. Motor odblokujte klíčem. Píst úplně vysuňte a přední konzoli na křídle osaďte dočasně podle montážního obrázku.
3. Motor vyrovnejte, píst připojte k přední konzole a zajistěte čap. Ručně projděte celý pohyb křídla a zkontrolujte dosažení otevřeného dorazu bez zadírání.
4. Píst od přední konzole odpojte, konzoli definitivně upevněte a motor opět připojte. Při svařování nesmí být připojen k napájení a nesmí být vystaven svařovacímu proudu ani teplu.
5. Zkontrolujte čapy, upevnění a celý ruční pohyb. Před učením přesuňte křídlo přibližně do poloviny dráhy a motor zablokujte.

Zapojení motoru a magnetického enkodéru

Motor pracuje na 24 V DC a nepřipojuje se přímo k 230 V. Síťové napájení patří řídicí jednotce. Na motoru jsou dvě svorky MOTOR a dvě ENCODER; ochranný vodič se připojuje na samostatné uzemňovací oko.

1. Při vypnutém napájení odstraňte kryt motoru a uvolněte kabelovou průchodku.

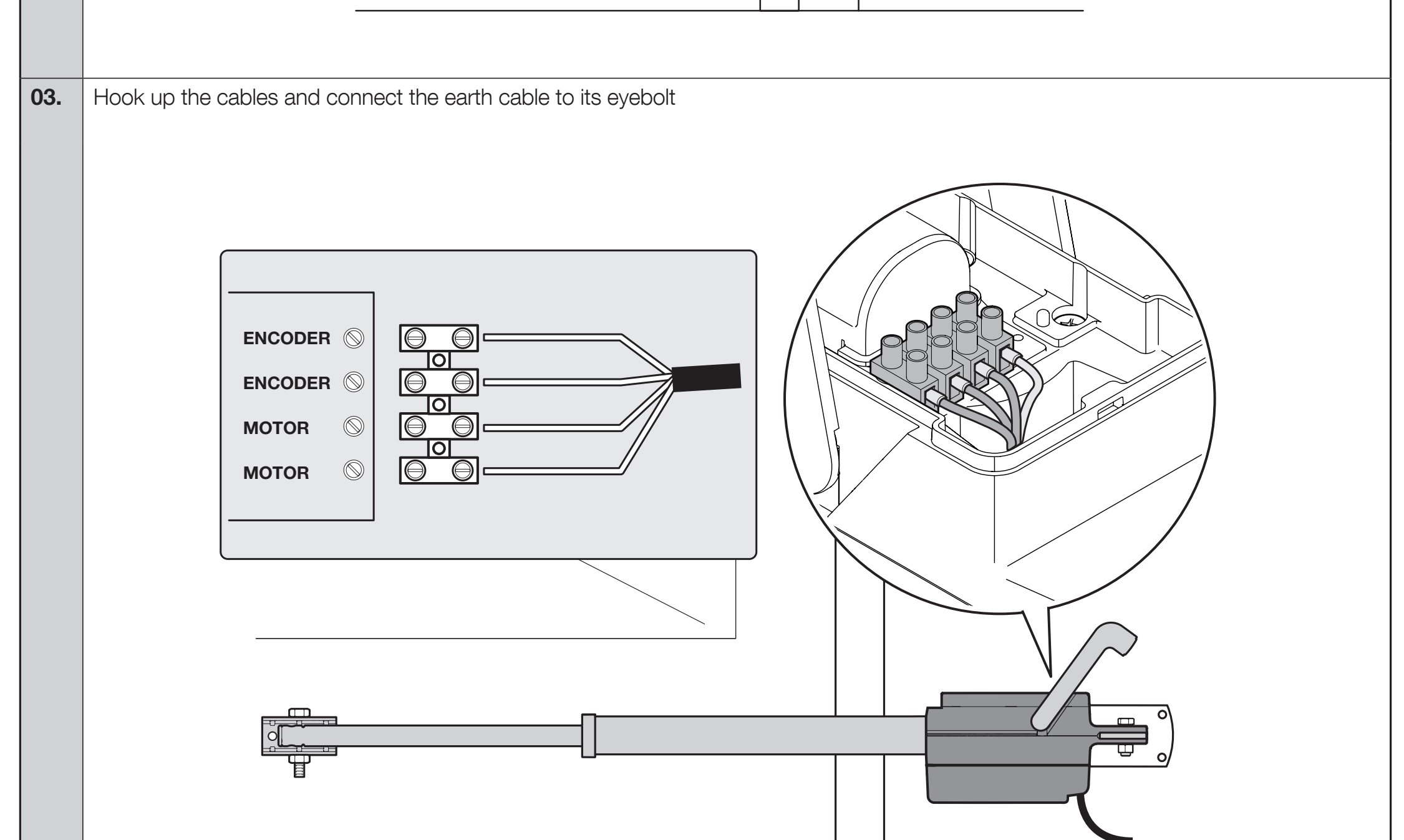

2. Provlečte kabel, zapojte svorky MOTOR a ENCODER podle obrázku a PE připojte na uzemňovací oko. Motorové vodiče nezaměňujte s enkodérem.
3. Dotáhněte průchodku, zkontrolujte odlehčení tahu, těsnění a nasaďte kryt. Kabel musí mít při pohybu motoru dostatečnou rezervu a nesmí se zachytávat.
4. Na MC824HR30 zkontrolujte odpovídající M/ENC a volbu přesného modelu motoru ještě před učením dráhy.

Motorové svorky nemají stálé +/−: centrální jednotka mění polaritu podle směru. Při opačném pohybu se kontroluje dvojice motorových vodičů po odpojení zdrojů; PE se nemění. Úplná orientace desky a schéma jsou v zapojení MC824HR30.

Zapojení příslušenství a jeho polarita

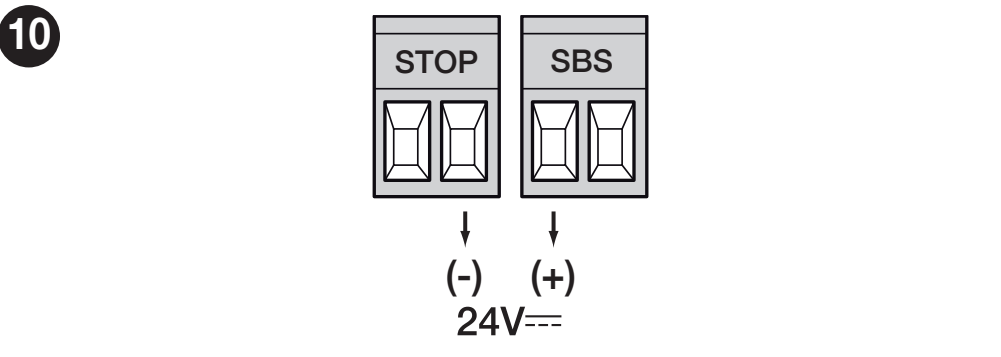

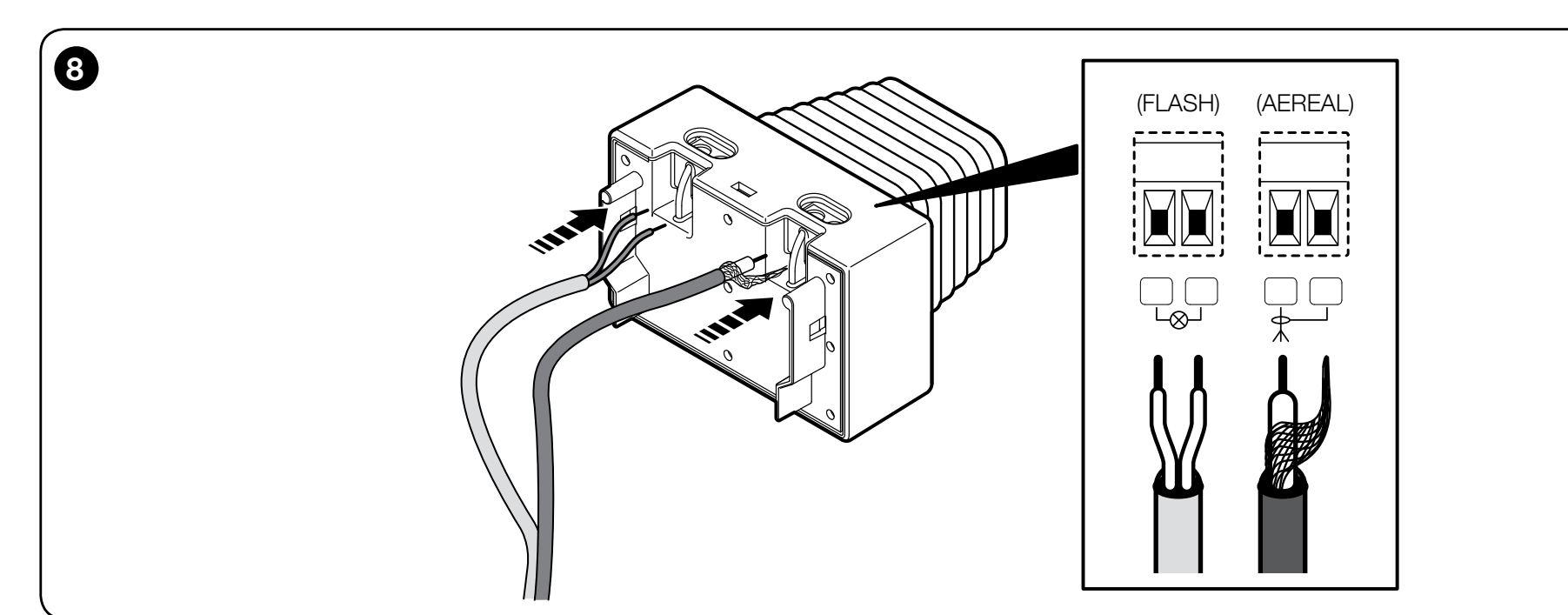

Příslušenství patří do MC824HR30. Motorový kabel TITAN není BlueBUS. Při pomocném napájení se orientujte podle popisů STOP a SbS a detailu níže.

Zapojení dalších vstupů a výstupů najdete v úplné tabulce svorek MC824HR30. Nepřemosťujte ochrany jen proto, aby se brána rozběhla.

První spuštění s MC824HR30

Před zapnutím musí být dokončeny konzole, dorazy, motorové i enkodérové vedení a bezpečnostní zařízení. Při učených pohybech udržujte celý prostor brány volný.

Programování a dálkové ovládání

TITAN TTN6024HS nemá vlastní nastavovací tlačítka. Nastavuje se třemi tlačítky na MC824HR30: OPEN, STOP/SET a CLOSE. Automatické zavírání, pauza, síla, rychlost, zpomalení a zpoždění křídel se mění na centrále podle potřeb konkrétní brány.

Provoz při výpadku proudu

Bez baterie bránu odblokujte klíčem. Pro automatickou zálohu aktuální centrály použijte NICE PSS324. Baterie se zapojuje do určeného konektoru centrály až po dokončení montáže, učení a zkoušek; samostatný motor ji neobsahuje.

Při použití NICE PS124 nebo starší PS324 s MC824HR30 je zapotřebí redukce NICE CABLA11 a na desce musí být Stand-by vypnutý (úroveň I, L4 = OFF). Samotná redukce bez správného nastavení nestačí. Podrobnosti jsou v zapojení záložního zdroje MC824HR30.

Solární napájení SOLEMYO

NICE SOLEMYO SYKCE30 umožňuje napájení vhodné sestavy bez sítě po posouzení denního počtu cyklů, spotřeby příslušenství a slunečních podmínek. Pro SOLEMYO je potřeba zapnout Stand-by. Síťové a solární napájení se nesmí připojit současně. Toto nastavení se liší od použití PS124/PS324 s CABLA11.

Řešení problémů

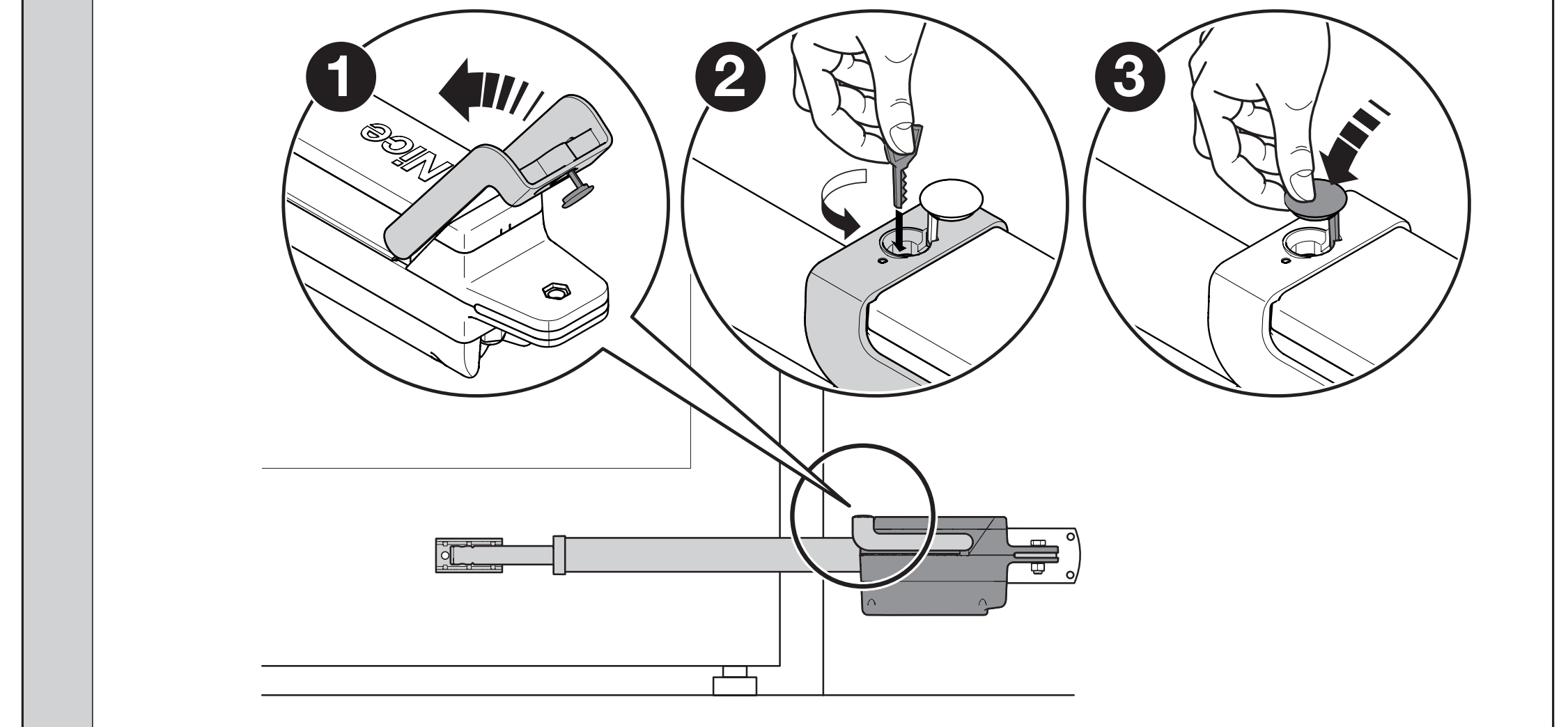

Ruční odblokování a zablokování

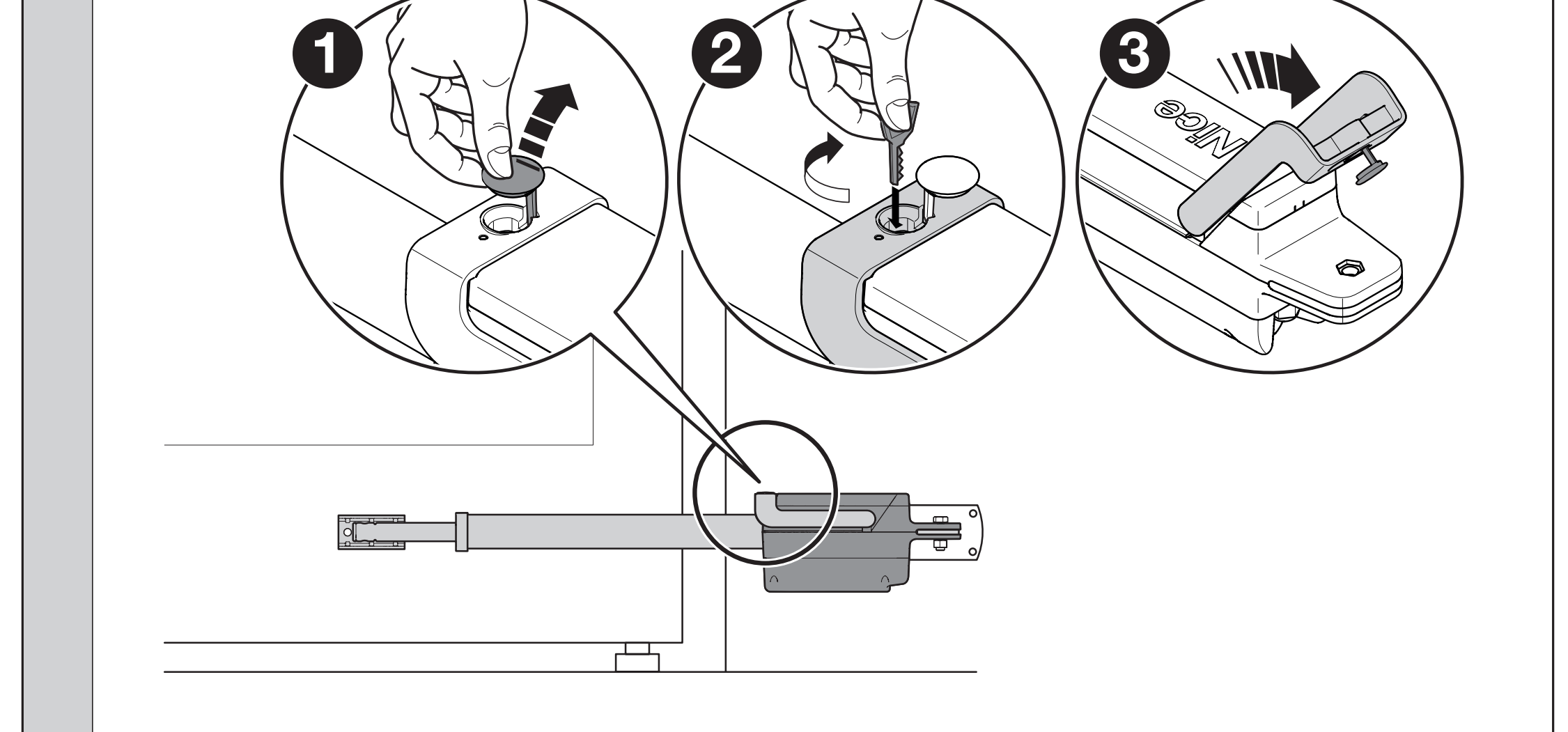

1. Zastavte pohyb a zajistěte křídlo proti samovolnému pohybu. Odkryjte gumovou krytku odblokování.
2. Vložte klíč a otočte jej o 90° ve směru hodinových ručiček. Křídlo lze nyní ručně otevřít nebo zavřít.
3. Před návratem do automatického provozu posuňte křídlo přibližně do poloviny dráhy, otočte klíč o 90° proti směru hodinových ručiček a zakryjte otvor.
4. U dvoukřídlové brány proveďte odblokování nebo zablokování každého motoru zvlášť.

Bezpečnostní zkouška a předání

1. Odblokované křídlo musí jít ručně otevřít a zavřít silou maximálně 390 N. Jedná se o zkoušku mechanického pohybu, nikoliv o přípustnou nárazovou sílu na osobu.
2. Zablokujte motory a vyzkoušejte otevření, zavření i zastavení. Ověřte dorazy, překryv křídel a dosažení koncových poloh.
3. Jednotlivě vyzkoušejte fotobuňky, STOP, bezpečnostní lišty a další ochrany. Při ochraně omezením síly musí montážník změřit nárazové síly a ověřit bezpečnost sestavy.
4. Sílu motoru nastavuje centrální jednotka; maximální síla motoru v technické tabulce není bezpečnou silou kontaktu s člověkem.
5. Bránu odevzdejte až po úspěšných zkouškách a poučení majitele o ovládání, odblokování a údržbě. Děti si nesmí hrát s ovládáním ani v prostoru pohybu brány.

Pravidelná údržba

Kontrolu zajistěte nejpozději každých šest měsíců. Při odpojeném napájení zkontrolujte pevnost konzol a šrubů, korozi, opotřebení čapů a pohyblivých dílů, kabely, průchodky a těsnění. Poškozené díly vyměňte; po obnovení napájení zopakujte funkční a bezpečnostní zkoušky celé brány. Zjištěnou mechanickou chybu neřešte zvýšením síly.

Technické parametry TTN6024HS

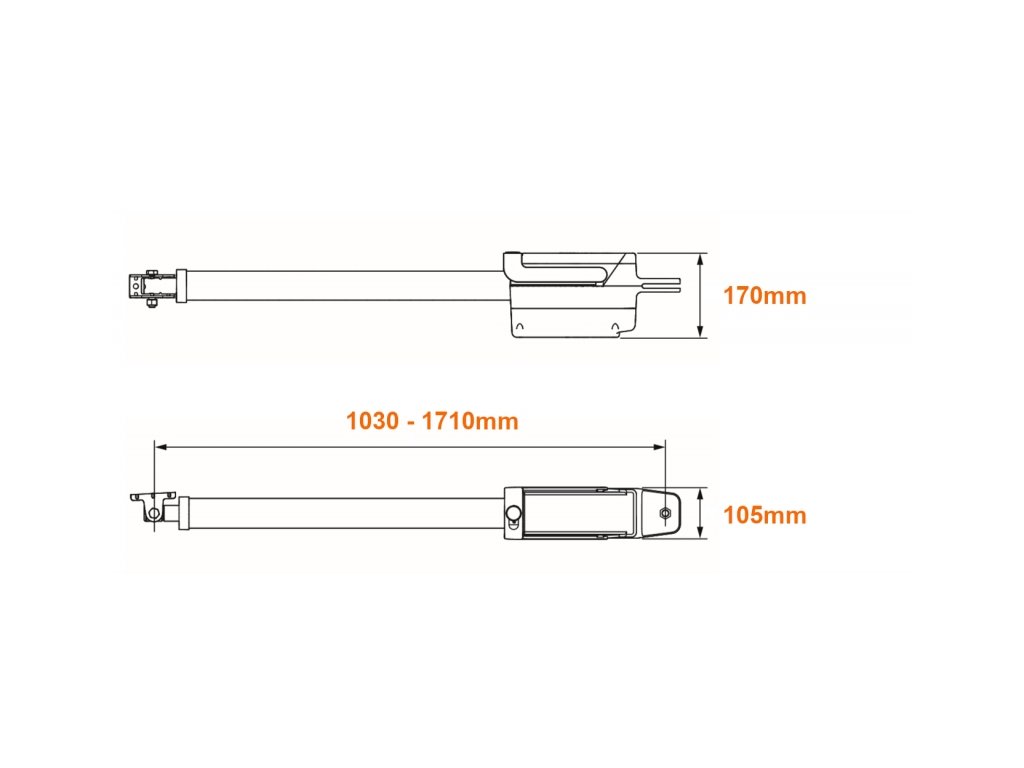

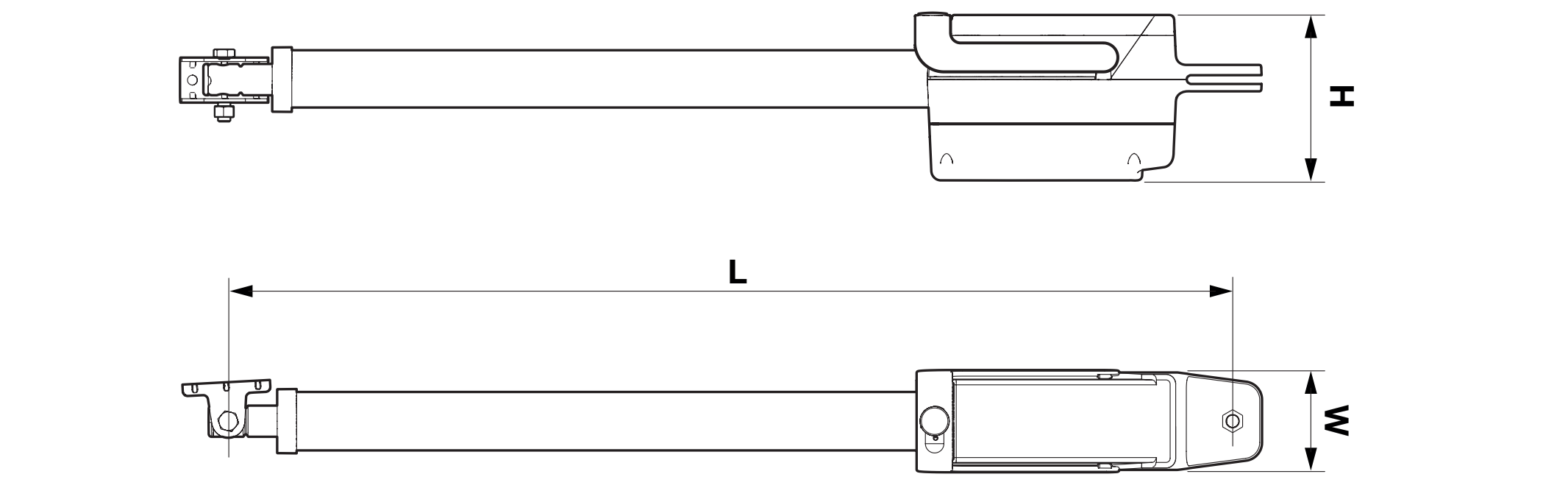

Montážní délka L z výkresu a rozměry tělesa jsou odlišné údaje. Při posuzování prostoru počítejte také s konzolami, pohybem křídla a přístupem k krytu.
