NICE TITAN TTN3724HS - samostatný pohon pro křídlové brány do 3,7 m/450 kg
24V, 150W, 1900N
Upozornění!
U křídlového pohonu NICE Titan TTN3724HS s řídicí jednotkou verze R30 (MC824HR30) je pro připojení záložního zdroje PS124 nebo PS324 nutné použít redukci kabelu CABLA11.

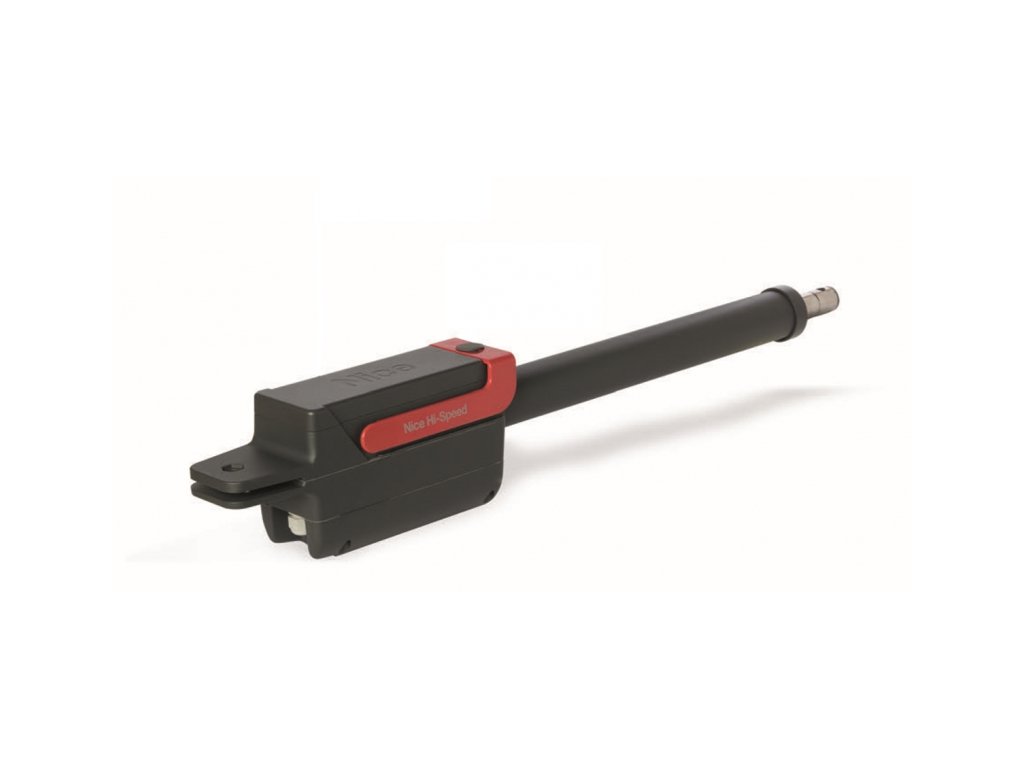

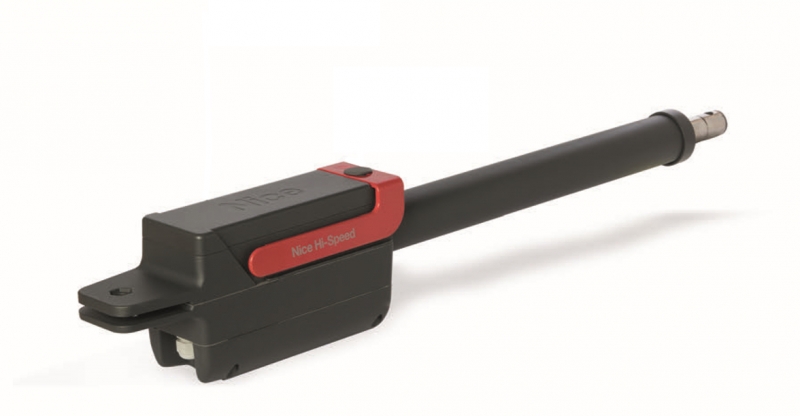

NICE TITAN TTN3724HS je samostatný rychlý lineární pohon pro jedno křídlo brány. Motor má 24 V DC a magnetický enkodér; řídicí jednotku neobsahuje. Připojuje se k NICE MC824HR30. Pro dvoukřídlovou bránu jsou zapotřebí dva motory a jedna vhodně zapojená centrální jednotka.
Jedná se o nevratný pohon s pohodlným odblokováním klíčem v horní části. Otevření na 90° trvá orientačně přibližně 12 sekund při typické montáži bez započítání rozjezdu a zpomalení; skutečný čas závisí na montážních rozměrech, nastavení a zatížení. Limity 3,7 m a 450 kg se posuzují společně podle grafu použití.
Řídicí jednotka a kompatibilní příslušenství
Magnetický enkodér pomáhá řízení sledovat polohu křídla a rozpoznat překážku. Samonačítání poloh, zpomalení v obou směrech, ovládání třemi tlačítky a nastavení síly zajišťuje MC824HR30 s deskou MCA1R30. Řízení využívá dvojitou technologii rozlišování překážek. Bezpečnost musí být ověřena na celé bráně.
| Co | Proč | Typ |
|---|---|---|
| Řídící jednotka | Ovládá jeden nebo dva motory TTN3724HS a jejich magnetické enkodéry. | MC824HR30 Kompatibilita |
| Fotobuňky | Ochrana průjezdu. BlueBUS je zapojení příslušenství na centrále, nikoliv napájecí kabel motoru. | NICE EPMB Zapojení a adresování |
| Výstražné světlo | Signalizace pohybu z výstupu FLASH. | NICE ELDC Elektrické údaje výstupu |
| Přijímač a ovladač | Zásuvný přijímač v centrále a kompatibilní vysílač; samostatný motor je neobsahuje. | NICE OXIBD / NICE MYGO4 Párování ovladačů |
| Elektrický zámek | Doplňkové zajištění křídla podle mechaniky brány; vertikální nebo horizontální provedení. | NICE PLA10 / NICE PLA11 Výstup ELS 12 V AC |
| Záložní napájení | Provoz při výpadku proudu; vybírejte podle konektoru a verze centrály. | NICE PSS324 Baterie a CABLA11 |
| Solární sestava | Alternativní napájení po posouzení spotřeby, počtu cyklů a slunečních podmínek. | NICE SOLEMYO SYKCE30 Podmínky provozu |
MC824L ani centrální jednotka pro jiný typ enkodéru nejsou náhradou za MC824H pro tento motor. TTN3724HS se také liší od vratného TTN3724RHS a od rychlejšího TTN3724HSC; jejich řízení a technické údaje se nezaměňují.

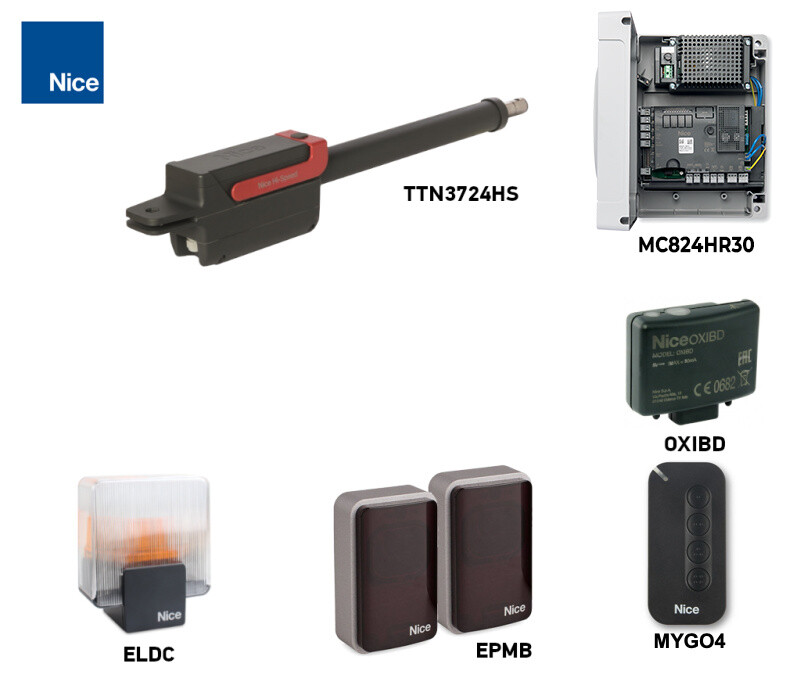

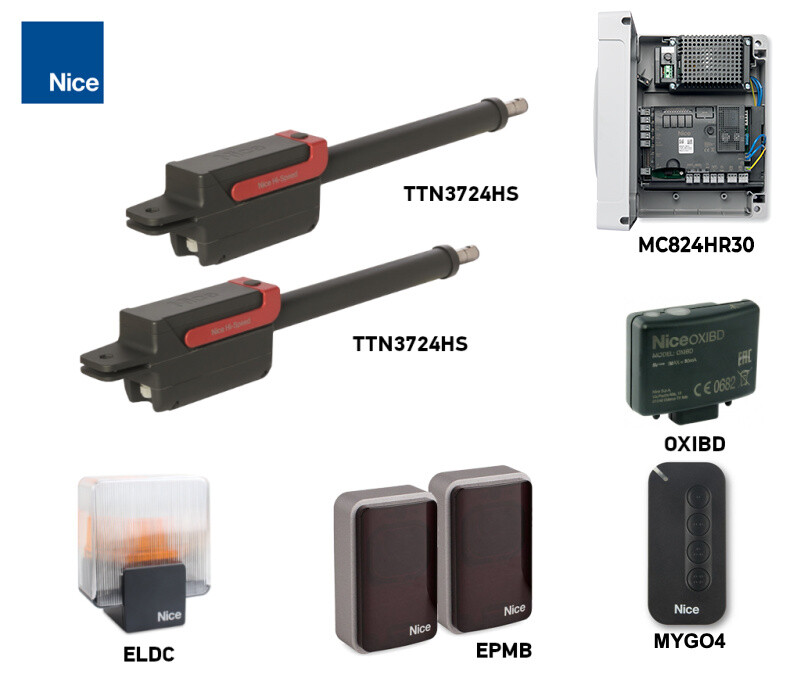

Sady pro jedno nebo dvě křídla
Všechny uvedené sady TITAN obsahují MC824HR30, přijímač OXIBD a ovladač MYGO4. Verze s fotobunkami přidávají EPMB; verze s příslušenstvím i výstražné světlo ELDC. Limity vždy platí pro jedno křídlo a jeden motor.
| Jedno křídlo | Samostatný motor | Dvě křídla |
|---|---|---|
| Základní sada S fotobunkami S příslušenstvím  Jeden motor + centrální jednotka. | TITAN TTN3724HS Tento výrobek. Bez centrální jednotky, fotobuněk a rádiového ovládání. | Základní sada S fotobunkami S příslušenstvím  Dva motory + jedna centrální jednotka. |
Co obsahuje samostatný pohon
Balení obsahuje jeden motor TTN3724HS, přední a zadní montážní konzolu a odblokovací klíče. Řídicí jednotka, přijímač, ovladače, fotobunky, výstražné světlo a záložní baterie se vybírají samostatně nebo v příslušné sadě. Upevnění do nosného podkladu musí odpovídat konkrétní bráně.
Délka, hmotnost a vhodnost křídla
Pro výběr motoru je třeba znát délku a hmotnost křídla, odpor pohybu, polohu závěsů i vliv větru. Křídlo musí být pevné, správně zavěšeno a ručně se pohybovat plynule po celé dráze.

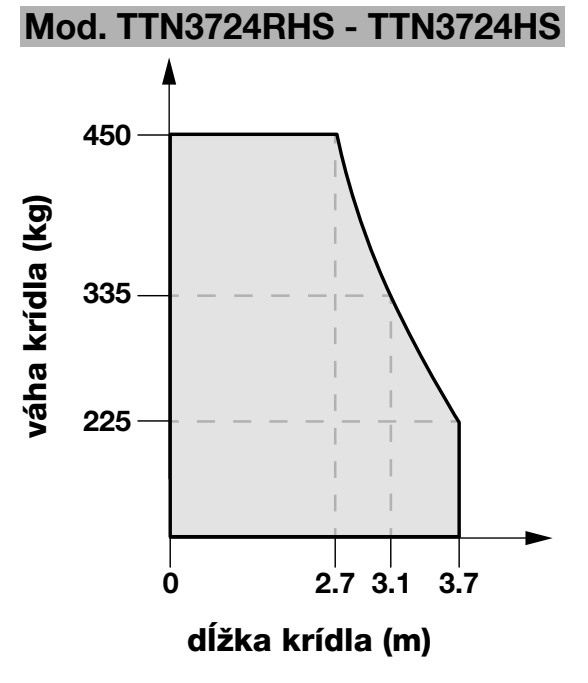

| Délka jednoho křídla | Hmotnost podle grafu |
|---|---|
| Do 2,7 m | Nejvíce 450 kg |
| 3,1 m | Přibližně 335 kg |
| 3,7 m | Nejvíce 225 kg |
Mezi uvedenými body rozhoduje křivka grafu. Motor proto není určen pro křídlo 3,7 m s hmotností 450 kg. Plná výplň, vítr nebo větší odpor pohybu mohou vyžadovat jinou sestavu i při nižší hmotnosti.
Montáž motoru a upevnění konzol
Montáž, zapojení a uvedení do provozu svěřte odbornému montážníkovi. Před prací odpojte všechny zdroje napájení včetně baterie. Motor ani přední konzole se nesmí opírat o slabou výplň brány; kotvení musí přenášet síly do nosné konstrukce.
Rozměry A/B, prostor a dorazy
| Podmínka | Co dodržet |
|---|---|

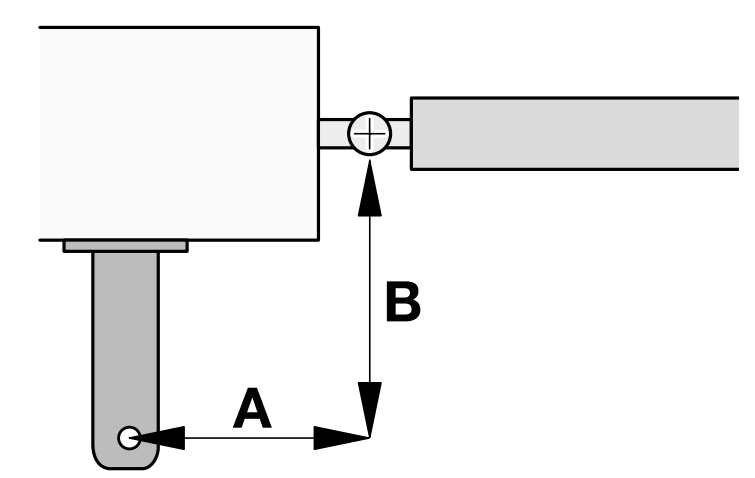

| Geometrie pro 110° | Pro TTN3724HS je uvedeno A = 180 mm a B = 180 mm. A/B jsou rozměry podle nákresu, nikoli rozměry průřezu sloupku. |
| Upevnění | Zadní konzoli upevněte do pevného podkladu, přední do nosného rámu křídla. Motor musí být vodorovně vyrovnaný a čapy se musí volně otáčet. |
| Zdvih | 510 mm; montážní délka L od 860 do 1 370 mm podle polohy pístu. Ověřte celý pohyb, aby geometrie nenutila motor za jeho zdvih. |
| Výška při nízké montáži | Nejméně 110 mm nad terénem. Zachovejte prostor pro přístup, odblokování a ochranu před vodou či nečistotami. |
| Dorazy | Pevné mechanické zastavení brány v otevřené a zavřené poloze. Naučení poloh nenahrazuje správnou mechaniku a odolné dorazy. |
| Prostor | Ověřte dráhu celého motoru a křídla, možnost otevření krytu a přístup ke klíči odblokování. |

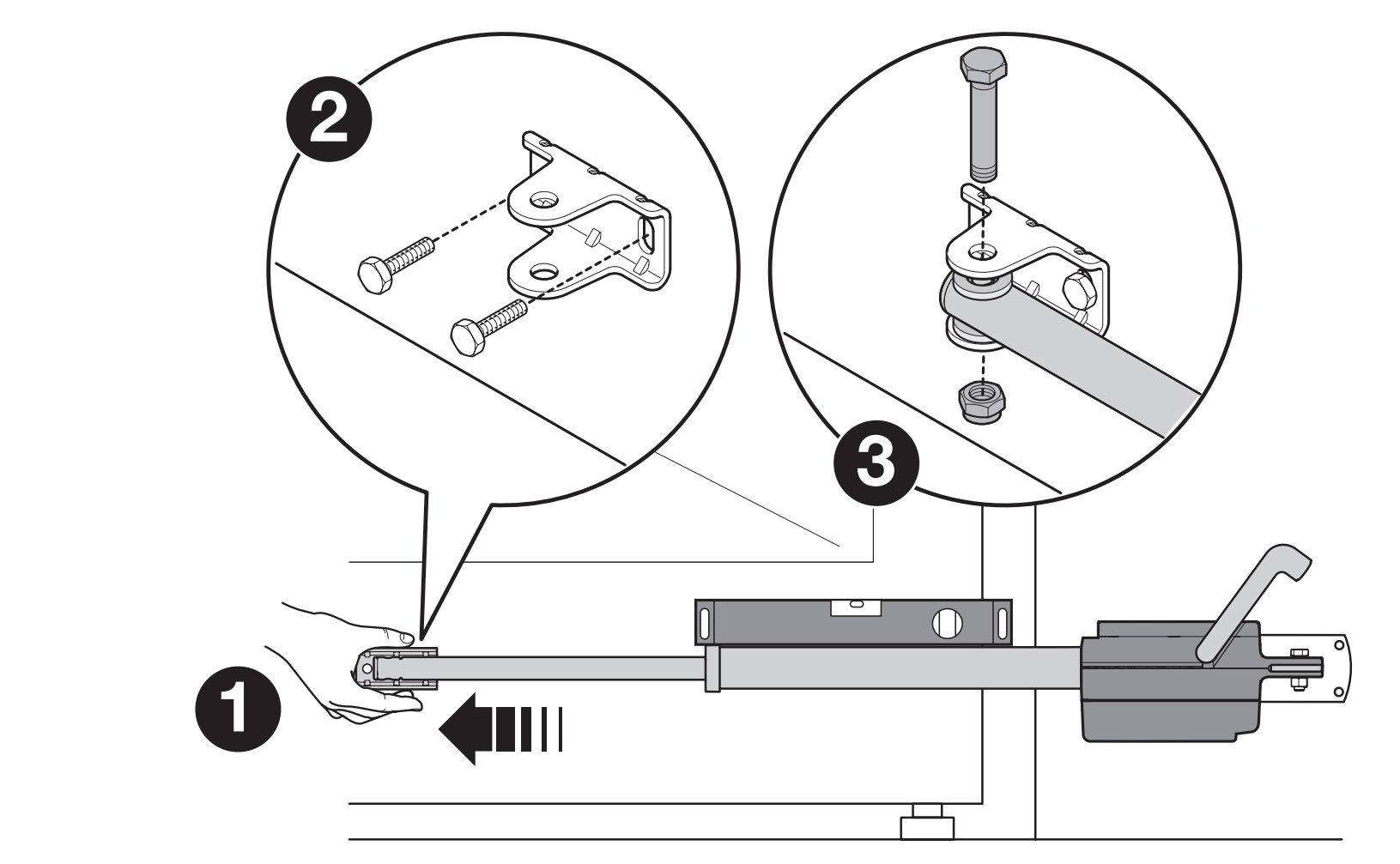

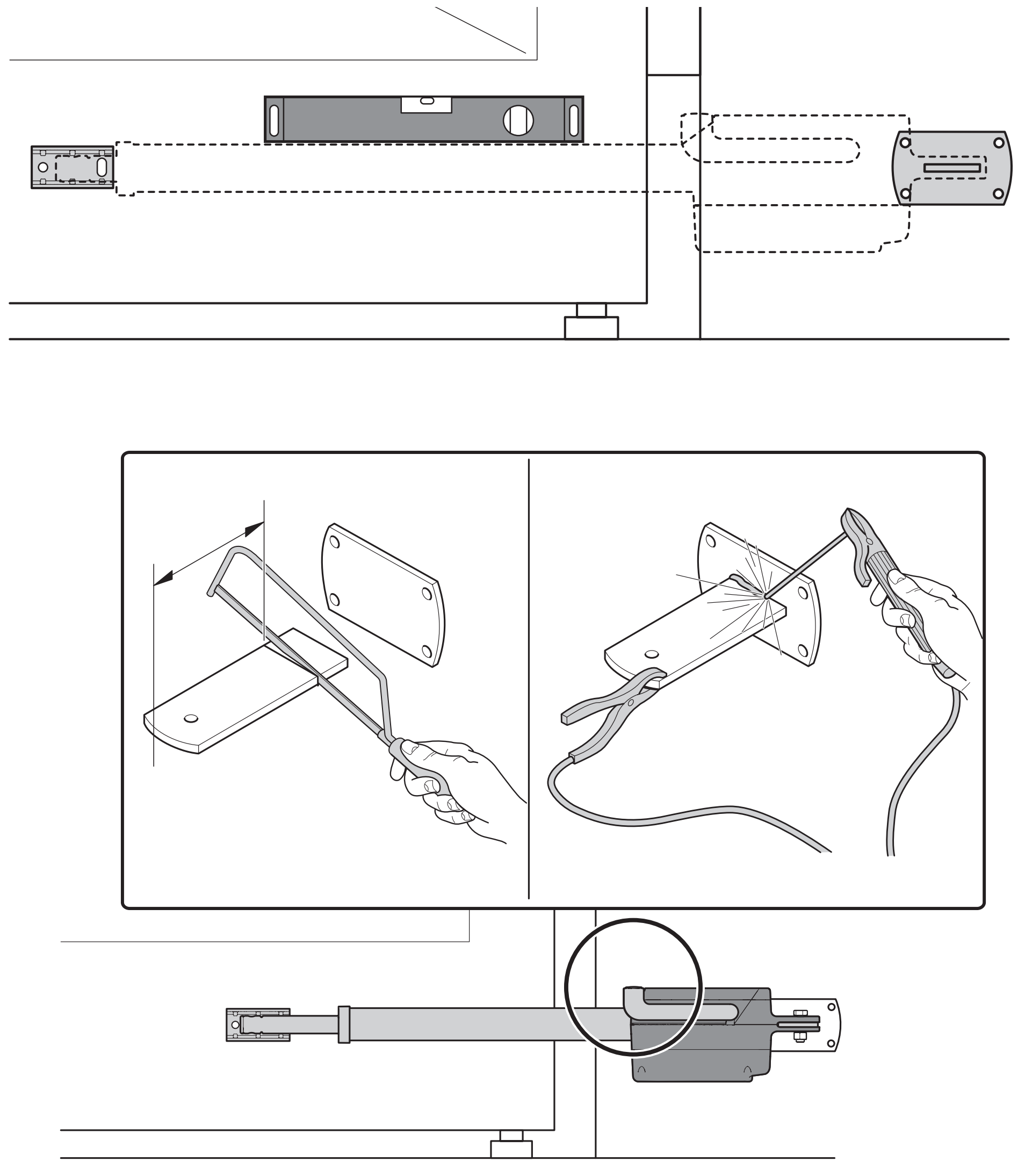

Postup osazení konzol
- Určte místa přední a zadní konzole podle geometrie a požadovaného otevření. Zadní konzoli upevněte, zkontrolujte vodorovné vyrovnání a zavěste na ni motor.
- Motor odblokujte klíčem. Píst úplně vysuňte a přední konzoli na křídle osaďte dočasně podle montážního obrázku.
- Motor vyrovnejte, píst připojte k přední konzole a zajistěte čap. Ručně projděte celý pohyb křídla a zkontrolujte dosažení otevřeného dorazu bez zadírání.
- Píst od přední konzole odpojte, konzoli definitivně upevněte a motor opět připojte. Při svařování nesmí být připojen k napájení a nesmí být vystaven svařovacímu proudu ani teplu.
- Zkontrolujte čapy, upevnění a celý ruční pohyb. Před učením přesuňte křídlo přibližně do poloviny dráhy a motor zablokujte.
Zapojení motoru a magnetického enkodéru
Motor pracuje na 24 V DC a nepřipojuje se přímo k 230 V. Síťové napájení patří řídicí jednotce. Na motoru jsou dvě svorky MOTOR a dvě ENCODER; ochranný vodič se připojuje na samostatné uzemňovací oko.
| Vedení | Zapojení a délka |
|---|---|
| Motor | 3 × 1,5 mm², maximálně 10 m: dva motorové vodiče a PE. MOTOR vede na odpovídající výstup M1 nebo M2 centrály. |
| Kodér | 2 × 1 mm², maximálně 10 m. ENCODER vede na příslušný vstup ENC tohož motoru. Polarita ENC se nedodržuje. |
| Společný kabel | Motorové a enkodérové vedení lze nahradit jedním kabelem 5 × 1,5 mm² v uvedené délce. Ochranný vodič zůstává vyhrazen pro PE. |
| Jedno křídlo | Připojte motor na M2 a jeho enkodér na odpovídající vstup ENC pro motor 2. M1 zůstává volný. |
| Dvě křídla | M1 a M2 musí mít správně přiřazené enkodéry a pořadí pohybu podle překrytí křídel. |
- Při vypnutém napájení odstraňte kryt motoru a uvolněte kabelovou průchodku.

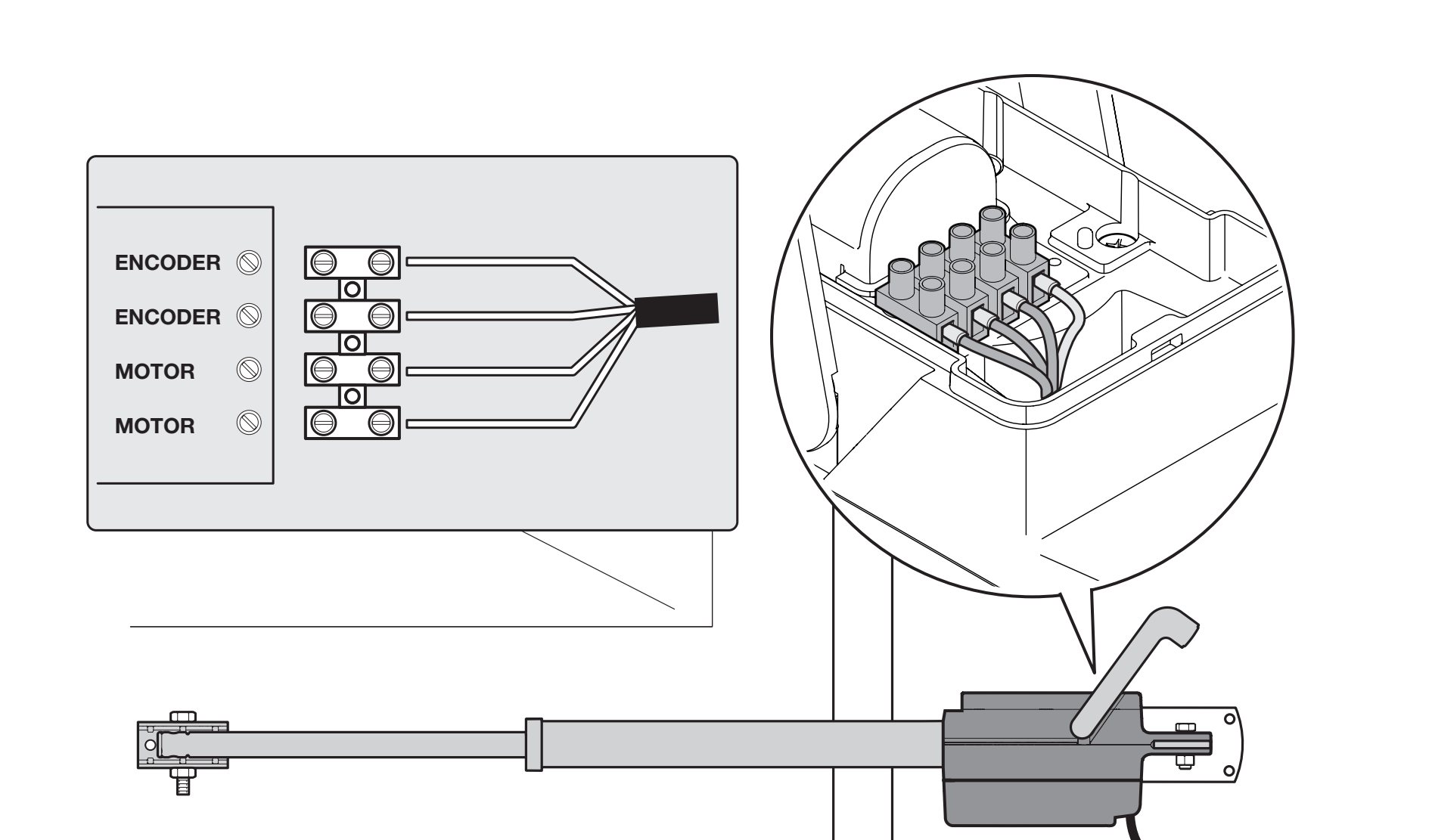

- Provlečte kabel, zapojte svorky MOTOR a ENCODER podle obrázku a PE připojte na uzemňovací oko. Motorové vodiče nezaměňujte s enkodérem.
- Dotáhněte průchodku, zkontrolujte odlehčení tahu, těsnění a nasaďte kryt. Kabel musí mít při pohybu motoru dostatečnou rezervu a nesmí se zachytávat.
- Na MC824HR30 zkontrolujte odpovídající M/ENC a volbu přesného modelu motoru ještě před učením dráhy.
Motorové svorky nemají stálé +/−: centrální jednotka mění polaritu podle směru. Při opačném pohybu se kontroluje dvojice motorových vodičů po odpojení zdrojů; PE se nemění. Úplná orientace desky a schéma jsou v zapojení MC824HR30.
Zapojení příslušenství a jeho polarita
Příslušenství patří do MC824HR30. Motorový kabel TITAN není BlueBUS. Při pomocném napájení se orientujte podle popisů STOP a SbS a detailu níže.
| Připojení | Polarita a elektrické údaje |
|---|---|

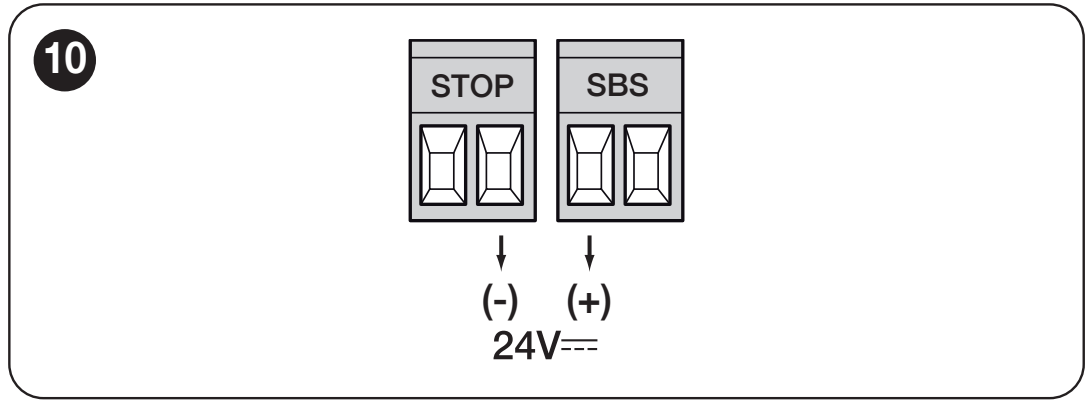

| Pomocné napájení | + levá svorka dvojice SbS; − pravá svorka dvojice STOP při orientaci popisů jako na obrázku. 24 V DC, −30 % / +50 %, nejvíce 200 mA. Napětí zůstává přítomno i v režimu Stand-by. |
| BlueBUS / NICE EPMB | Paralelní zapojení dvěma vodiči, bez polarity. 2 × 0,5 mm² do 20 m; při 20–40 m 2 × 1 mm². Nastavte adresy fotobuněk a zopakujte učení zařízení. |
| SbS, OPEN, CLOSE | Beznapěťové spínací NO kontakty. Bez +/−, nepřipojovat cizí napětí. |
| STOP | NO, NC nebo 8,2 kΩ podle zapojené bezpečnostní ochrany. Typ vstupu se rozpozná při učení; kontakt nemá polaritu. |
| FLASH / NICE ELDC | Výstup pro výstražné světlo 12 V DC, nejvíce 21 W. Použijte vstup a způsob zapojení ELDC určený pro dané napájení; polaritu pomocného výstupu SbS/STOP sem nepřenášejte. |
| ELS / elektrický zámek | 12 V AC, nejvíce 15 VA; bez +/−. PLA10 nebo PLA11 vyberte podle mechanické polohy zámku. |
Zapojení dalších vstupů a výstupů najdete v úplné tabulce svorek MC824HR30. Nepřemosťujte ochrany jen proto, aby se brána rozběhla.
První spuštění s MC824HR30
Před zapnutím musí být dokončeny konzole, dorazy, motorové i enkodérové vedení a bezpečnostní zařízení. Při učených pohybech udržujte celý prostor brány volný.
| Pořadí | Co provést na centrále |
|---|---|
| 1. Kontrola zapojení | Zkontrolujte motor a jeho ENC, ochranné vodiče, fotobunky a STOP. Při jednom křídle se používá M2. |
| 2. Volba motoru | Nastavte přesný typ TTN3724HS na voliči Motor Type podle tabulky a originálního obrázku voliče. Volba se provádí před učením koncových poloh. |
| 3. Učení zařízení | Načtěte připojená zařízení BlueBUS a STOP podle postupu prvního spuštění MC824HR30. Opakujte po jejich přidání nebo odebrání. |
| 4. Učení poloh | Odblokujte, dejte křídla do vhodné počáteční polohy a zablokujte. Použijte postup učení poloh pro zvolený režim. Při nesprávném směru nebo pořadí učení ihned zastavte. |
| 5. Zkouška sestavy | Ověřte úplné otevření a zavření, pořadí překrytí křídel, zpomalení a všechna ochranná zařízení. Až poté bránu odevzdejte. |
Programování a dálkové ovládání
TITAN TTN3724HS nemá vlastní nastavovací tlačítka. Nastavuje se třemi tlačítky na MC824HR30: OPEN, STOP/SET a CLOSE. Automatické zavírání, pauza, síla, rychlost, zpomalení a zpoždění křídel se mění na centrále podle potřeb konkrétní brány.
| Nastavení | Postup |
|---|---|
| Úrovně I a II | Úplné programovací tabulky MC824HR30 obsahují rozsahy, LED hodnoty a tovární nastavení. |
| Síla a zpomalení | Změna síly nenahrazuje opravu zadírající brány. Po úpravě zopakujte funkční a bezpečnostní zkoušku. |
| Ovladače NICE MYGO4 | Párují se na přijímači NICE OXIBD podle postupu rádiového ovládání. Učení vysílače je oddělené od učení dráhy. |
| Vymazání nebo reset | Použijte postup konkrétní centrály nebo přijímače. Reset desky a vymazání rádiové paměti jsou odlišné úkony. |
Provoz při výpadku proudu
Bez baterie bránu odblokujte klíčem. Pro automatickou zálohu aktuální centrály použijte NICE PSS324. Baterie se zapojuje do určeného konektoru centrály až po dokončení montáže, učení a zkoušek; samostatný motor ji neobsahuje.
Při použití NICE PS124 nebo starší PS324 s MC824HR30 je potřeba redukce NICE CABLA11 a na desce musí být Stand-by vypnutý (úroveň I, L4 = OFF). Samotná redukce bez správného nastavení nestačí. Podrobnosti jsou v zapojení záložního zdroje MC824HR30.
Solární napájení SOLEMYO
NICE SOLEMYO SYKCE30 umožňuje napájení vhodné sestavy bez sítě po posouzení denního počtu cyklů, spotřeby příslušenství a slunečních podmínek. Pro SOLEMYO je potřeba zapnout Stand-by. Síťové a solární napájení se nesmí připojit současně. Toto nastavení se liší od použití PS124/PS324 s CABLA11.
Řešení problémů
| Projev | Co zkontrolovat |
|---|---|
| Motor se nehýbe | Napájení a signalizaci centrály, zablokování převodu, přívod MOTOR a zodpovídající ENC. Použijte diagnostiku MC824HR30. |
| Při učení jde opačným směrem | Zastavte učení. Po odpojení všech zdrojů prověřte motorové vodiče a zvolený model; ochranný vodič zůstává na PE. |
| Zastavuje se nebo se vrací | Nejprve ručně zkontrolujte mechaniku, geometrii a dorazy. Poté bezpečnostní vstupy a příslušný enkodér. Sila není řešením mechanického odporu. |
| Křídla se překrývají nesprávně | Přirazení M1/M2, jejich ENC a zpoždění otevírání/zavírání podle překryvů. Zopakujte potřebné učení. |
| Funguje tlačítko, ale ne ovladač | Prověřte vysílač, baterii a paměť rádiového přijímače podle párování ovladačů. |
| Nefunguje při výpadku sítě | Stav a připojení baterie; u PS124/PS324 také CABLA11 a Stand-by OFF. Prověřte podmínky zálohy. |

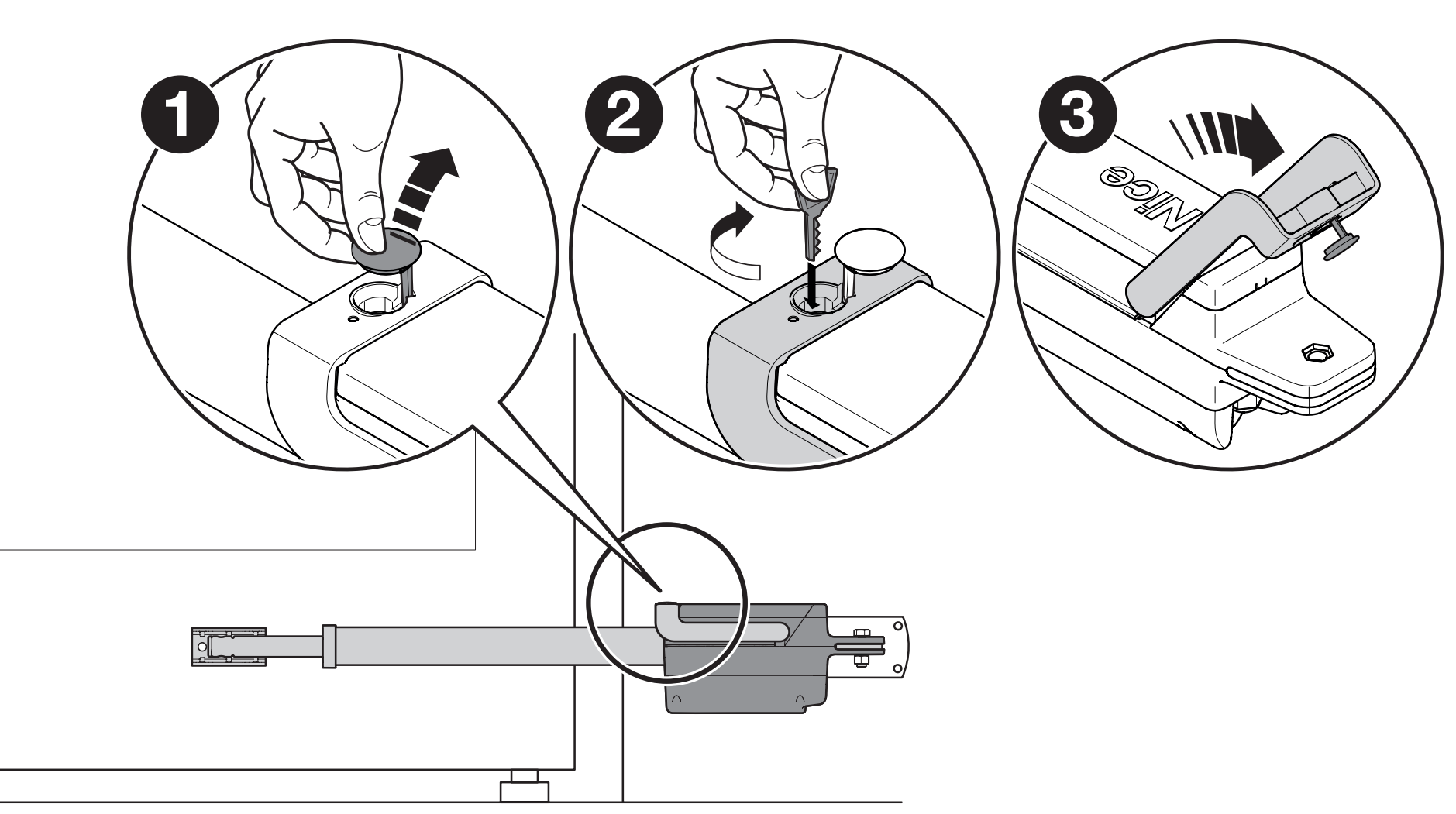

Ruční odblokování a zablokování
- Zastavte pohyb a zajistěte křídlo proti samovolnému pohybu. Odkryjte gumovou krytku odblokování.
- Vložte klíč a otočte jej o 90° ve směru hodinových ručiček. Křídlo lze nyní ručně otevřít nebo zavřít.

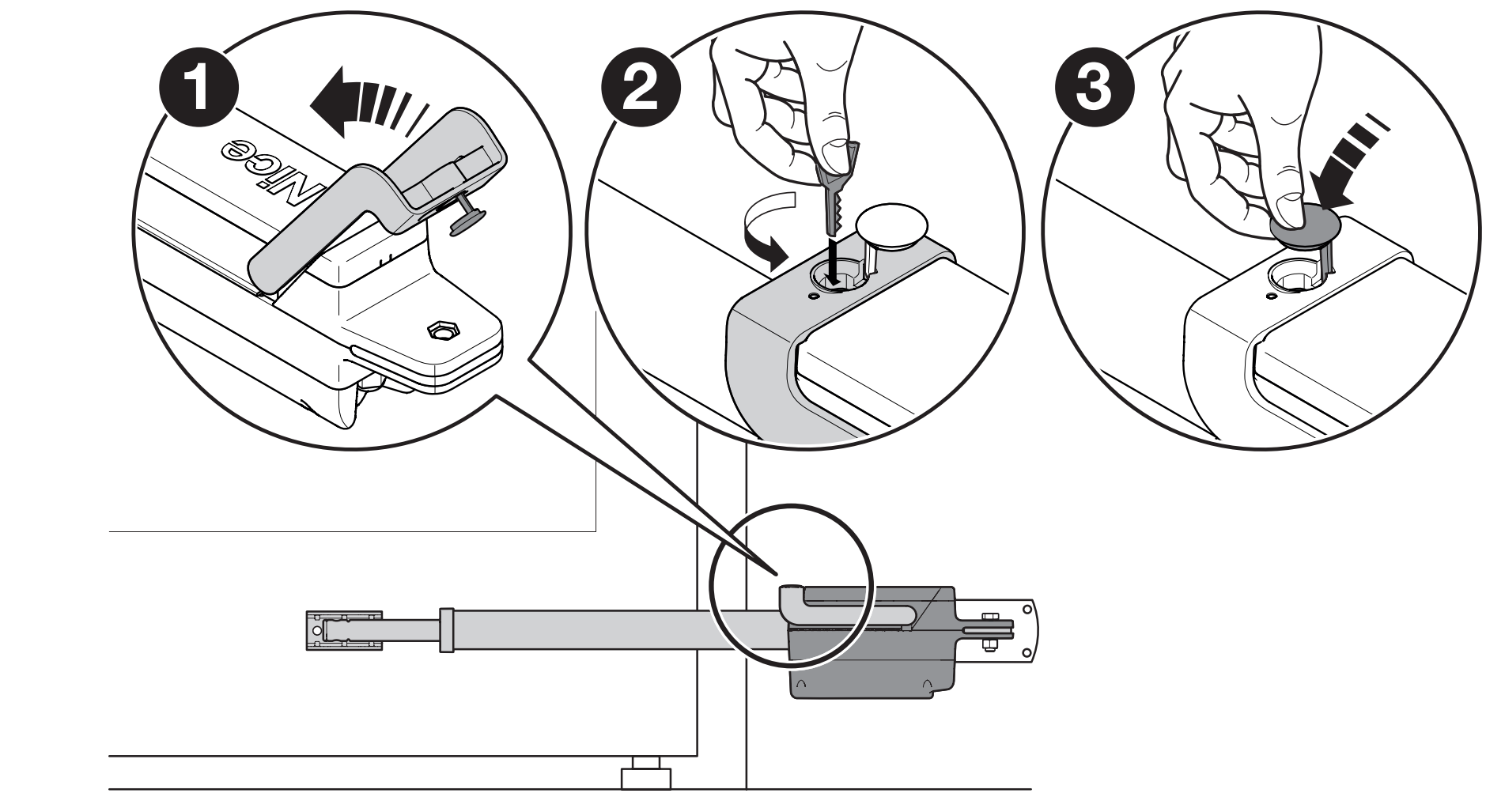

- Před návratem do automatického provozu posuňte křídlo přibližně do poloviny dráhy, otočte klíč o 90° proti směru hodinových ručiček a zakryjte otvor.
- U dvoukřídlové brány proveďte odblokování nebo zablokování každého motoru zvlášť.
Bezpečnostní zkouška a předání
- Odblokované křídlo musí jít ručně otevřít a zavřít silou maximálně 390 N. Jedná se o zkoušku mechanického pohybu, nikoliv o přípustnou nárazovou sílu na osobu.
- Zablokujte motory a vyzkoušejte otevření, zavření i zastavení. Ověřte dorazy, překryv křídel a dosažení koncových poloh.
- Jednotlivě vyzkoušejte fotobuňky, STOP, bezpečnostní lišty a další ochrany. Při ochraně omezením síly musí montážník změřit nárazové síly a ověřit bezpečnost sestavy.
- Sílu motoru nastavuje centrální jednotka; maximální síla motoru v technické tabulce není bezpečnou silou kontaktu s člověkem.
- Bránu odevzdejte až po úspěšných zkouškách a poučení majitele o ovládání, odblokování a údržbě. Děti si nesmí hrát s ovládáním ani v prostoru pohybu brány.
Pravidelná údržba
Kontrolu zajistěte nejpozději každých šest měsíců. Při odpojeném napájení zkontrolujte pevnost konzol a šrubů, korozi, opotřebení čapů a pohyblivých dílů, kabely, průchodky a těsnění. Poškozené díly vyměňte; po obnovení napájení zopakujte funkční a bezpečnostní zkoušky celé brány. Zjištěnou mechanickou chybu neřešte zvýšením síly.
Technické parametry TTN3724HS
| Parametr | Hodnota |
|---|---|
| Typ | Nevratný lineární motor s magnetickým enkodérem |
| Napájení motoru | 24 V DC |
| Řídící jednotka | MC824H; aktuálně MC824HR30 samostatně |
| Maximální délka / hmotnost křídla | 3,7 m / 450 kg jako samostatná maxima podle grafu |
| Největší rychlost pístu | 3,2 cm/s = 0,032 m/s |
| Zdvih | 510 mm |
| Proud bez zatížení | 1,5 A |
| Jmenovitý / maximální proud | 2,5 A / 6 A |
| Jmenovitý / maximální příkon | 60 W / 150 W |
| Jmenovitá / maximální síla | 300 N / 2 200 N |
| Cyklování | Nepřetržitý cyklus podle výrobce; vhodnost provozu závisí na celé bráně a řízení |
| Krytí | IP54 |
| Pracovní teplota | −20 až +55 °C |

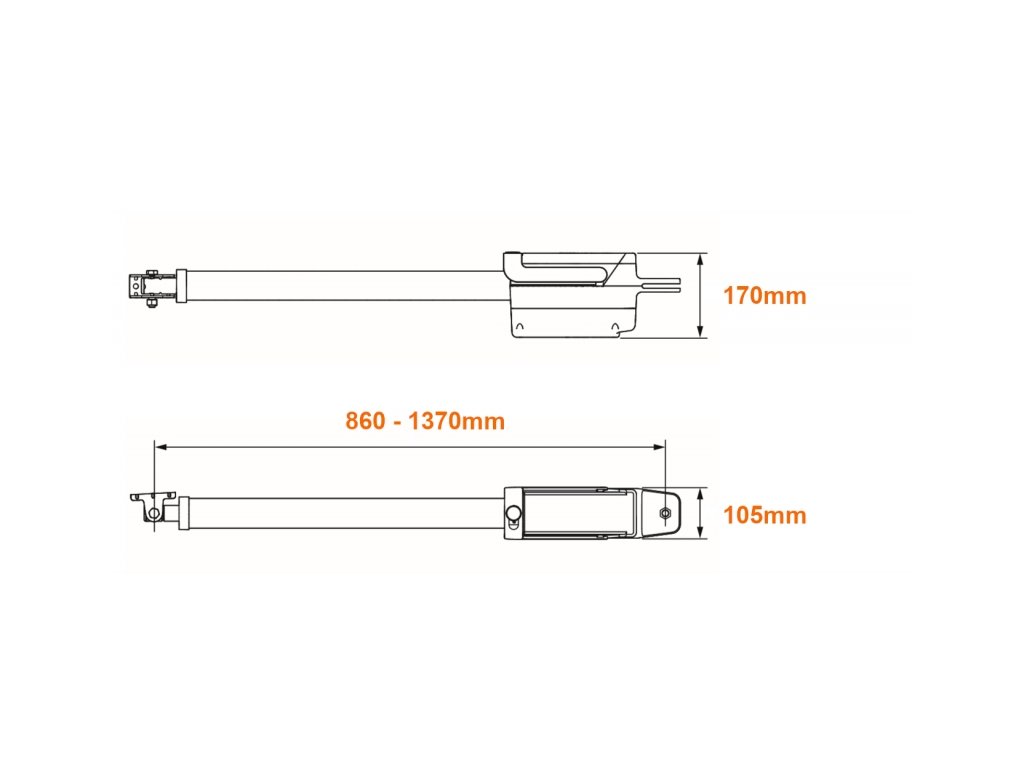

| Rozměry tělesa | 910 × 105 × 170 mm |
| Montážní délka L | 860–1 370 mm podle vysunutí pístu |
| Hmotnost motoru | 8 kg |

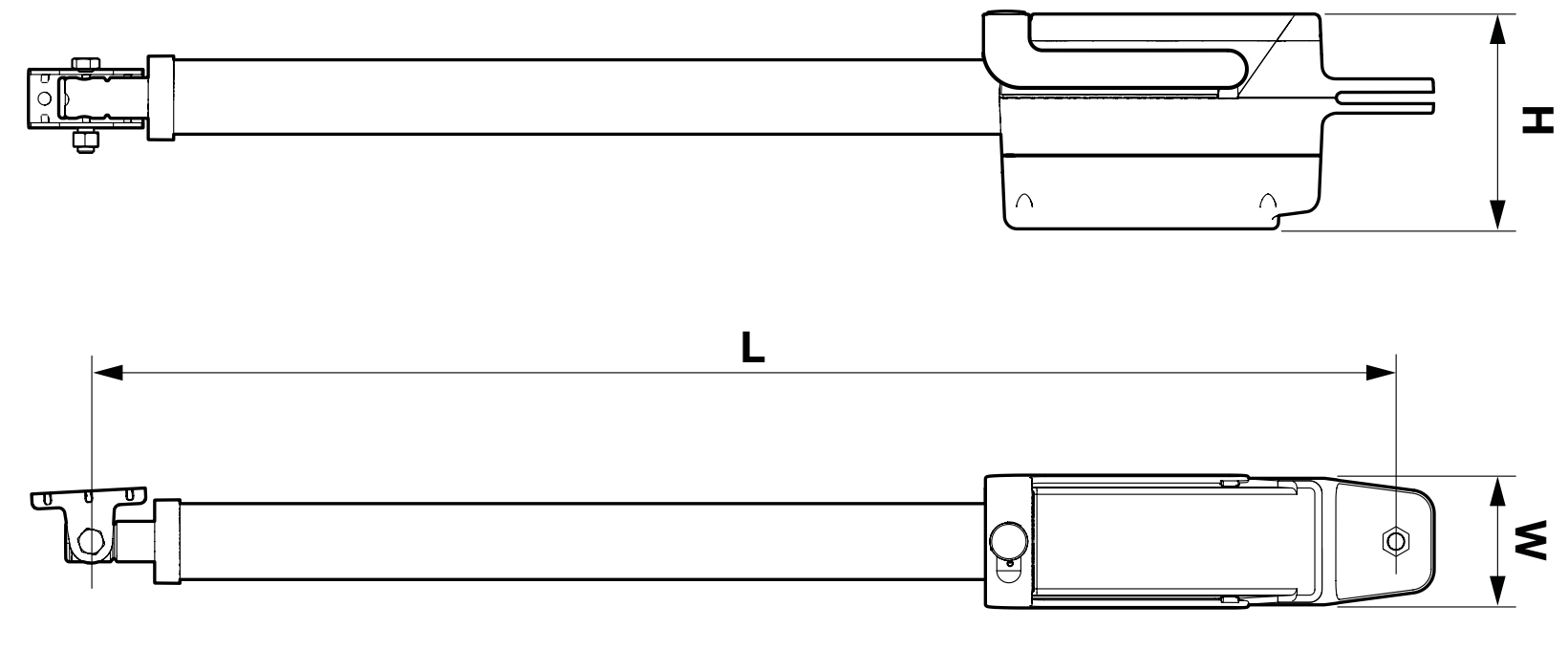

Montážní délka L z výkresu a rozměry tělesa jsou odlišné údaje. Při posuzování prostoru počítejte také s konzolami, pohybem křídla a přístupem k krytu.
Doplňkové parametry
| Kategorie: | Samostatná ramena |
|---|---|
| Hmotnost: | 11.5 kg |
