Sada pohonu pro posuvnou bránu do 400 kg/6 m NICE NKSL400 (F)

Kompaktní elektromechanický pohon Nice NKSL400 je vhodný pro posuvné brány do 400 kg nebo do šířky 6 m. Pohon je bez krytů a je vhodný k montáži přímo do sloupku brány.

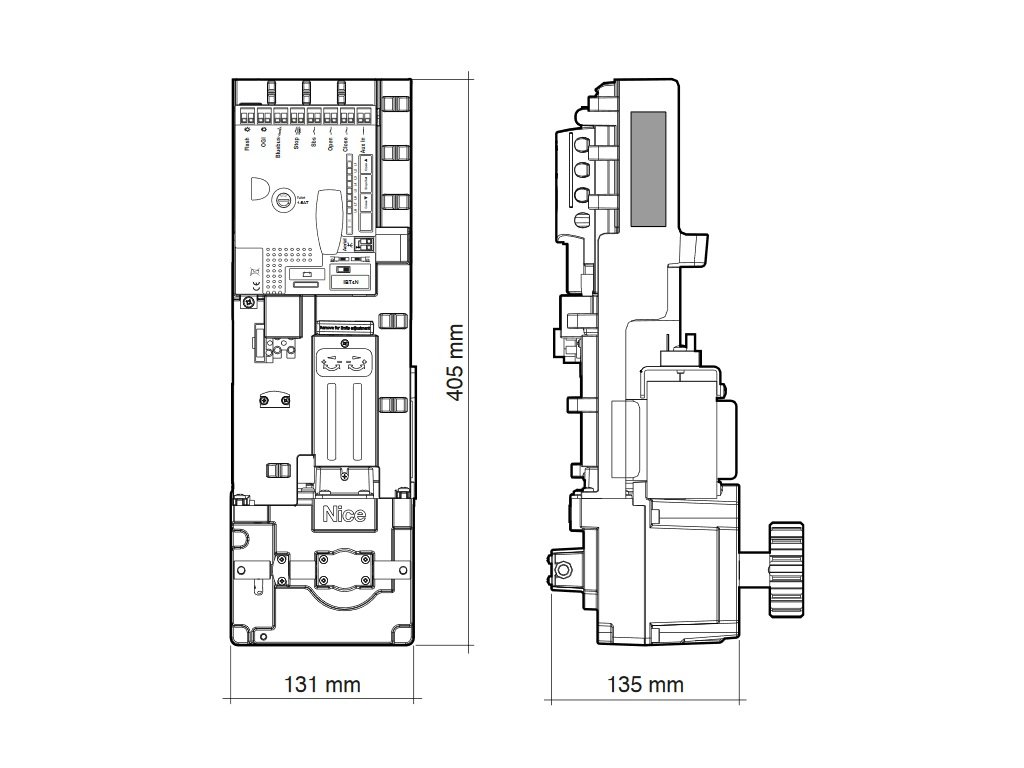

Svými rozměry 131x135x405mm je vhodný pro skryté zabudování do sloupku 150x150x4mm a větších (viz nákres).

Díky vestavěným vnitřním koncovým dorazům není nutné instalovat koncové dorazy na ozubený hřeben. Nastavení dorazů je velmi rychlé, stačí jeden manévr s odemčenou bránou.

Odblokování pohonu je možné z obou stran sloupu nebo díky příslušenství NICE KIO a NICE KA1 také na dálku.

Aktuátor je rovněž vybaven teplotním čidlem a automaticky přizpůsobuje působící sílu změnám teploty - například při nízkých teplotách automaticky zvyšuje sílu.

Pohon je dodáván s řídicí jednotkou NKA3R10 zapojenou přímo do pohonu. Oblíbené praktické funkce řídicí jednotky:

• dálkové ovládání pomocí přijímače rádiového signálu
• možnost nastavení automatického zavírání po uplynutí nastaveného času nebo po průchodu fotobuňkami
• vstupy pro kabelové otevírání, zavírání a krokování následujících příkazů
• 24V DC výstup pro další zařízení
• programovatelná délka částečného otevření pro přístup chodců
• síla, nastavení rychlosti
• odblokování jednotky v případě výpadku napájení
• možnost připojení dvou pohonů s automatickou synchronizací pro automatizaci protipohybových posuvných bran.

K jednotce lze jako volitelné příslušenství připojit záložní zdroj napájení NICE PS124, který zajistí provoz pro několik manévrů i v případě výpadku napájení. V těle pohonu je dostatek místa pro skrytí záložního zdroje napájení.

Řídicí jednotka je v zásadě NKA3R10 technologicky velmi podobná pohonu NICE Robus RB400.

Hnací ústrojí má modul ozubeného kola 4.

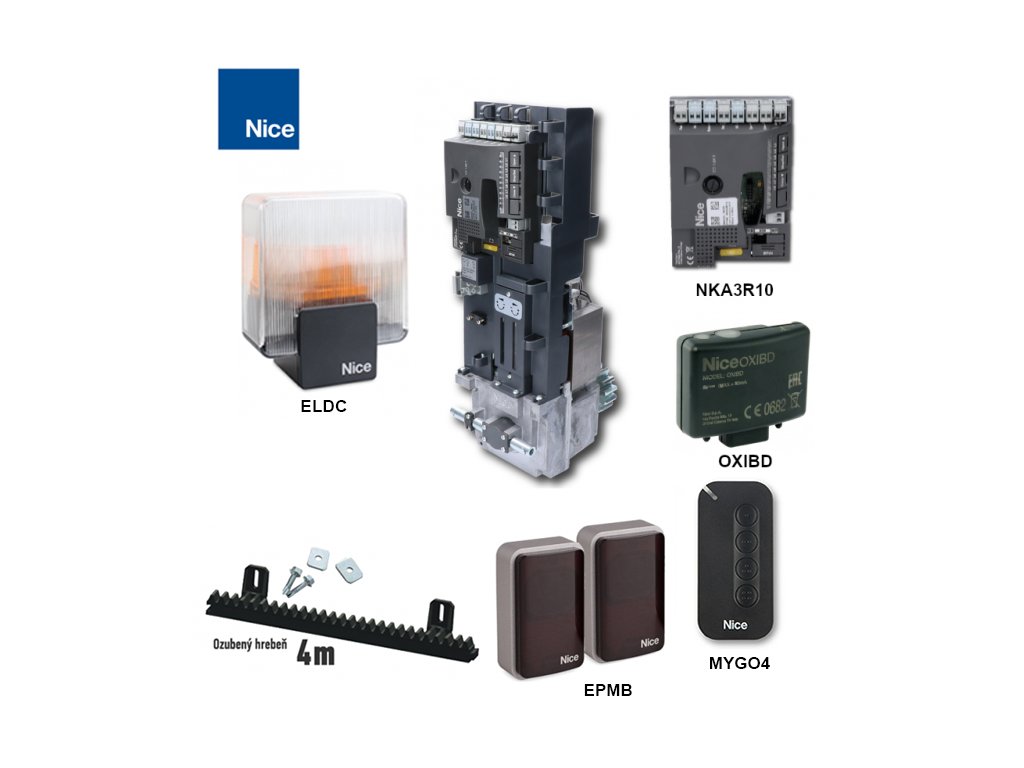

Sada obsahuje:			NICE-NKSL400-F
	1 ×	Pohon NICE Slight NKSL400	NICE-NKSL400
	Elektromechanický pohon NICE Slight SLH400 s řídicí jednotkou NKA3R10 s celkovou nosností brány až 400 kg a délkou křídla až 6 m.		Detail
	1 ×	Dálkový ovladač NICE MYGO4	NICE
	Dálkový ovladač se čtyřmi tlačítky pro automatické otevírání brány na dálku. Můžete s ním ovládat čtyři zařízení, nebo jednomu zařízení dávat čtyři druhy povelů. Kompatibilní je ke všem pohonům NICE s plovoucím kódem typu O-Code (72 bitový kód umožňuje 4,7 kvadrilion kombinací, takže je prakticky nemožné ho zneužít) a indikací vysílaného signálu pomocí LED diody.		Detail
	1 ×	Pár fotobuněk NICE Era Photocell EPMB	NICE-EPMB
	Po stranách šířky přechodu musí být instalovány bezpečnostní fotobuňky. Vydávají infračervený paprsek, který po přerušení autem nebo chodcem vyšle signál do pohonu, aby zastavil pohyb brány nebo zabránil jejímu otevření.		Detail
	1 ×	LED maják s anténou NICE ELDC	NICE-ELDC
	Výstražné světlo NICE LED blikající ELDC z nárazuvzdorného polykarbonátu s vestavěnou anténou pro delší dosah dálkového ovládání (až 150 m).		Detail
	1 ×	Přijímač NICE OXIBD	NICE-OXIBD
	Přijímač rádiového signálu z dálkových ovladačů.		Detail
	1 ×	Instalační příručka NICE Slight NKSL400
	Instalační příručka pro úspěšnou instalaci s názornými nákresy zapojení, pokyny pro programování a párování.		Stáhnout
	1 ×	Příslušenství pro montáž
	Komponenty pro montáž pohonu
	4 ×	Ozubený hřeben s kovovou výztuhou	LZ-1-1
	Posuvná brána se staticky namontovaným ozubeným hřebenem a pastorkem se pohybuje pomocí hnacího ústrojí s ozubeným soukolím.		Detail

Doporučené příslušenství:

• Fotobuňky NICE Era Fotobuňky EPMB nebo EPSB (tenká verze)
• Ovladače NICE ideálně řady MYGO, Era One, nebo Era Inti
• Nylonový ozubený hřeben s ocelovou výztuhou

Nákres výřezu sloupku:

I když to na první pohled vypadá složitě, až tak hrozné to není, do jeklového profilu 150x150 se z přední strany vykrouží otvor průměru 7cm pro ozubené kolečko a další čtyři dírky pro uchycení pohonu. Na zadní straně musí být vyříznut čtvercový otvor pro zasunutí a přístup k pohonu a volitelně musí být vyříznuty otvory po stranách pro odemknutí pohonu. Vyříznutý otvor v zadní části se zakryje ohnutým plechem na požadovaný rozměr. Podívejte se na situační nákresy jeklového profilu:

360°:
