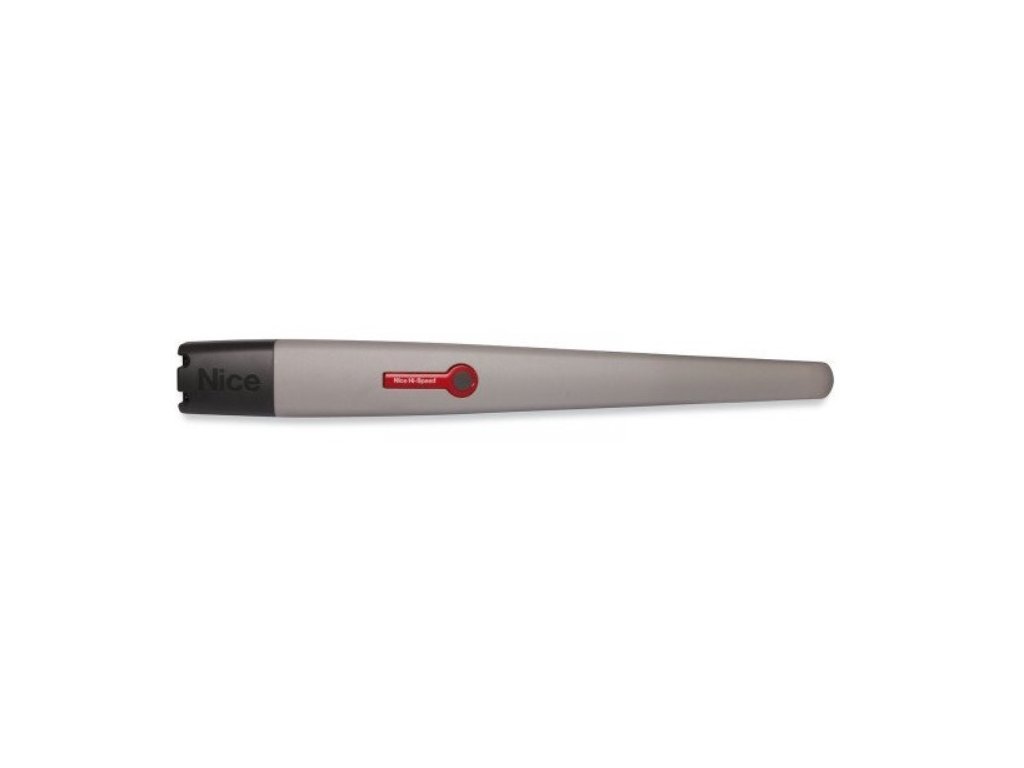

NICEToona TO6024HS – rychlý 24 V pohon křídlové brány
Pohon Hi-Speed (HS) pro křídlové brány, který vyniká vynikající rychlostí.
NICE Toona TO6024HS je rychlý samostatný pohon pro jedno křídlo brány s motorem 24 V DC a magnetickým enkodérem. Krajní údaje 6 m a 1 450 kg se musí posuzovat podle společné křivky zatížení.
NICE uvádí otevření o 90° přibližně za 30 sekund při standardní montáži bez započítání rozběhu a zpomalení. Skutečný čas závisí na geometrii, křídle a nastavení centrály. Motor se prodává samostatně; příslušenství a řízení je třeba zvolit zvlášť.
| Rychlá navigace | |
|---|---|
| Balení | Příslušenství |
| Sady | Limity |
| Životnost | Montáž |
| Zapojení | Dorazy |
| Zkouška | Odblokování |
| Parametry | Údržba |
| Manuál | |
| Příslušenství – svorky a polarita | Manuál PDF |
Co tvoří balení pohonu
V dolní části originálního obrázku označené Toona 6–7 jsou motor, přední konzola, zadní konzola s deskou, montážní spojovací materiál a klíče pro ruční odblokování. Přesný počet drobných dílů závisí na provedení dodaného balení; řídicí jednotka a bezpečnostní příslušenství se volí zvlášť.
Zapojení příslušenství při MC824HR30
Následující svorky patří centrále MC824HR30/MCA1R30 v sestavě s motorem TO6024HS, nikoliv samotnému motoru. Před prací odpojte síť i záložní baterii. Při jiné desce použijte její vlastní schéma.
| Příslušenství | Svorky, napětí a polarita |
|---|---|
| Fotobuňky BlueBUS | Kompatibilní fotobunky, například EPMB, připojte dvouvodičově na BlueBUS. + a − se nerozlišují. Nastavte adresu a po změně zařízení zopakujte učení. |
| STOP a povely | Vstup STOP přijímá beznapěťový kontakt NO, NC nebo prvek s odporem 8,2 kΩ; jeho stav se učí. SbS, Otevřít a Zavřít přijímají beznapěťový kontakt NO na příslušné dvojici svorek. Kontakty nemají +/- a na vstup nepřivádějte cizí napětí. |
| Pomocné napájení | Pravá svorka dvojice STOP = -, levá svorka dvojice SbS = +, při orientaci obrázku níže (nápisy nad svorkami). Napájení vhodné čtečky nebo modulu: 24 V DC (-30 % až +50 %), nejvíce 200 mA, i v pohotovostním režimu. Signální relé modulu zapojte zvlášť jako beznapěťový kontakt; ověřte přípustný rozsah napětí a odběr modulu. |
| Maják, zámek, kontrolka | FLASH: 12 V DC, nejvíce 21 W; ELS: 12 V AC, nejvíce 15 VA, bez pevného +/-; OGI: 24 V DC, nejvíce 4 W. U FLASH/OGI schéma neurčuje pořadí +/- na dvojici svorek, proto jej neodhadujte; u polarizovaného výrobku ověřte označení na desce i výrobku. Výstupy mohou mít změněnou funkci podle programování. |
| Rádio a záloha | Zásuvný přijímač patří do konektoru SM, záložní akumulátor do svého konektoru podle osazené desky. Nepřipojují se na BlueBUS ani na svorky motoru. |
Podrobné polohy svorek, učení a zkoušku bezpečnostních prvků najdete ve vlastním návodu centrály NICE MC824HR30.
Řídicí jednotka a příslušenství
Samostatný motor potřebuje vhodnou centrálu. Aktuální MC824HR30/MCA1R30 řídí jeden nebo dva 24V motory a má vlastní návod; u staršího modelu MC824HR10/MCA1R10 použijte návod k jeho desce. Konkrétní výbavu ověřte v obsahu zvolené sady.
| Co | Proč | Typ |
|---|---|---|
| Řídící jednotka | Řídí 24 V motor; vyberte návod skutečně osazené desky. | MC824HR30/MCA1R30 |
| Přijímač | Rádio vyberte podle kódování vysílače a desky. | OXI · OXIBD · OXILR |
| Vysílač | Vyberte podle přijímače; režimy BD a LR vyžadují příslušný přijímač. | ERA INTI · ERA ONE · ERA ONE BD · ERA ONE LR · ERA FLOR · NICEWAY |
| Fotobuňky | Výběr podle vstupů BlueBUS, napájení a výbavy konkrétní centrály. | EPSB · EPMB · EPLB · EPMOW · F210B |
| Maják | Napětí, příkon a způsob blikání musí odpovídat výstupu centrály. | ELDC · WLT |
Sestavy s pohonem TO6024HS
V nabídce jsou samostatné sestavy pro jedno i dvě křídla. Před objednávkou si na konkrétní kartě ověřte skutečný obsah sady a desku.
| Jednokřídlová brána | Dvojkřídlová brána |
|---|---|
| Sada s příslušenstvím Sada s fotobunkami Základní sada | Základní sada Sada s příslušenstvím Sada s fotobunkami |
Rozsah použití jednoho křídla

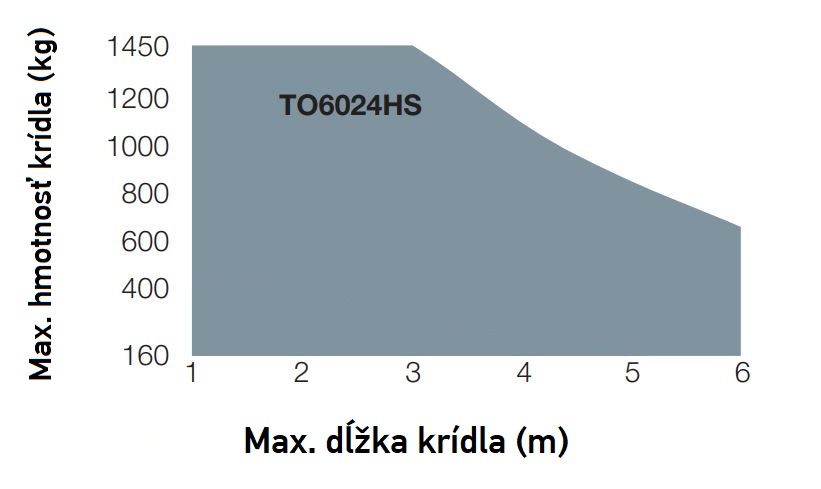

Délka a hmotnost jsou společným omezením. Křivka TO6024HS dosahuje přibližně 1 450 kg při 3 m; při 6 m přibližně 700 kg. Použijte pouze křivku svého modelu a zohledněte odpor pohybu, plnou výplň a vítr; krajní hodnoty nelze automaticky spojit.
Životnost podle zatížení
U jednoho křídla sečtěte příslušné indexy hmotnosti, délky a prostředí. Součet poté porovnejte s grafem NICE. Nad 100 % už graf hodnotu neuvádí. Jedná se o orientační odhad životnosti 80 000 až 250 000 pracovních cyklů podle zatížení, nikoliv o záruku.
| Vliv na jedno křídlo | Index |
|---|---|
| Hmotnost do 400 kg | 0 % |
| Nad 400 do 500 kg | 10 % |
| Nad 500 kg | 20 % |
| Délka 2–3 m | 0 % |
| Délka 3–4 m | 0 % |
| Délka nad 4 do 5 m | 10 % |
| Délka nad 5 do 6 m | 20 % |
| Teplota nad 40 °C, pod 0 °C nebo vlhkost nad 80 % | 20 % |
| Plná náplň křídel | 15 % |
| Větrná oblast | 15 % |
| Graf NICE |
|---|
|
Montáž pohonu a konzol
Před montáží zkontrolujte pevnost brány, plynulý ruční pohyb křídla, prostor pro odblokování a vhodné místo na pevné části křídla. Montáž a elektrické připojení svěřte kvalifikovanému technikovi.
Uchytení zadní konzoly a graf A/B/C
Sloup a konzoly: Orientačně doporučujeme pevný ocelový sloup 120 × 120 mm. Při 100 × 100 mm musí montážník zvlášť posoudit tloušťku stěny, kotvení, základ, odsazení závěsu a zatížení větrem. Samotný průřez pevnost nezaručuje.
Změřte odsazení závěsu C. Na původním grafu TO6024HS/TO7024 veďte od C vodorovnou čáru a odečtěte B; průsečík s doporučenou linií r.i.l. určí úhel a svislicí A. Rozměry A a B mají být podobné. Hodnoty B pod čarou t NICE nedoporučuje.
Pokud profil sloupku nebo poloha závěsu neumožní dodržet graf, zadní konzolu je třeba upravit nebo zhotovit vhodné prodloužené uchycení pro Toona 6–7. Při otvírání směrem ven je prodloužené zadní uchycení nezbytné. Rozměry zvolte podle skutečné brány a před konečným svarem ověřte celý pohyb.
Zadní konzolu po kontrole geometrie pevně spojte s montážní deskou a sloupkem. Spojovací materiál do sloupku zvolte podle podkladu. Přední konzolu upevněte na pevnou část křídla; motor musí mít na čapech potřebnou malou vůli, aby se nezasekával.
Rozměr D = 1 070 mm. Po určení A z grafu odečtěte E v tabulce NICE; výškový rozdíl přední a zadní konzoly je F = 50 mm.
| A (mm) | E (mm) |
|---|---|
| 180 | 890 |
| 190 | 880 |
| 200 | 870 |
| 210 | 860 |
| 220 | 850 |
| 230 | 840 |
| 240 | 830 |
| 250 | 820 |
| 260 | 810 |
| 270 | 800 |
| 280 | 790 |
U zadního čapu NICE předpisuje matici dotáhnout a poté povolit o 1/10 otáčky, aby mezi díly zůstala minimální vůle. Přední upevnění dotáhněte podle výkresu výrobce.
Kabeláž a zapojení motoru
Před otevřením krytu a zapojením odpojte napájení. Pohon má speciální svorky enkodéru a motoru 24 V DC; nezaměňujte je. Vodiče a ochranné uzemnění připojte podle původního obrázku NICE a návodu skutečně osazené centrály. Označení 24 V je napětí motoru, nikoliv automaticky síťové napájení centrály.
Při otvírání směrem ven se podle NICE mění polarita napájení motoru. Současně musí být správně navržena montážní geometrie; samotná změna vodičů nestačí. Směr pohybu, polohy zastavení a bezpečnostní zařízení poté ověřte podle návodu osazené desky.
Vnitřní dorazy otevření a zavření
U série Toona 6–7 se mechanické dorazy nastavují pro otevření i zavření. Motor odblokujte, křídlo přesuňte tak, aby byl přístupný šroub dorazu, povolte jej, ručně nastavte požadovanou otevřenou polohu, doraz přisuňte k čapu a dotáhněte. Stejný postup zopakujte v požadované zavřené poloze, poté motor zablokujte. Konečné polohy a bezpečnost celé brány ověřte při zkouškách.
Zkouška před prvním použitím
Po montáži a nastavení dorazů musí kvalifikovaný technik vyzkoušet celou bránu, nikoliv pouze rozběh motoru. NICE uvádí jako kontrolu při odblokovaném pohonu ruční pohyb křídla silou nejvíce 390 N.
- Ověřit plynulý ruční pohyb v celém rozsahu, pevnost konzol a bezpečné odblokování.
- Provést opakované povely otevřít, zastavit a zavřít; zkontrolovat směr, doběh, dorazy a u dvou křídel jejich pořadí podle návodu centrály.
- Jednotlivě prověřit fotobuňky, bezpečnostní hrany a další instalované ochrany. Technik změří provozní síly podle platných požadavků; až po úspěšné zkoušce lze bránu používat.
Ruční odblokování pohonu
Pohon odblokujte nebo zablokujte pouze při stojícím křídle. Pokud je instalován elektrozámek, nejprve jej odemkněte. Při poruše odpojte napájení.
- Odsuňte kryt odblokovacího zámku.
- Vložte dodaný klíč a otočte jím ve směru hodinových ručiček.
- Zdvihněte páku a křídlo přesuňte ručně. Pro opětovné zajištění páčku sklopte, klíč otočte zpět, vyjměte a kryt zavřete.
Kontrola a údržba
Servis nejpozději každých šest měsíců provede kvalifikovaný technik. Po odpojení napájení prověří uchycení, korozi, opotřebení, šroubové spoje a mazání šroubu s maticí. Po zapnutí vyzkouší pohyb, odblokování a všechna bezpečnostní zařízení.
Technické vlastnosti
| Parametr | Hodnota |
|---|---|
| Model | TO6024HS |
| Napětí motoru | 24 V DC |
| Maximální / jmenovitý odběr | 5 A / 2,5 A |
| Maximální / jmenovitý příkon | 120 W / 60 W |
| Zdvih | 584 mm |
| Rychlost bez zatížení | 0,016 m/s |
| Maximální / jmenovitá síla | 2 200 N / 1 200 N |
| Cykly za hodinu při jmenovité síle | 41 |
| Stupeň ochrany | IP44 |
| Pracovní teplota | −20 až +50 °C |
| Izolační třída | F |
| Orientační životnost | 80 000 až 250 000 cyklů podle zatížení |

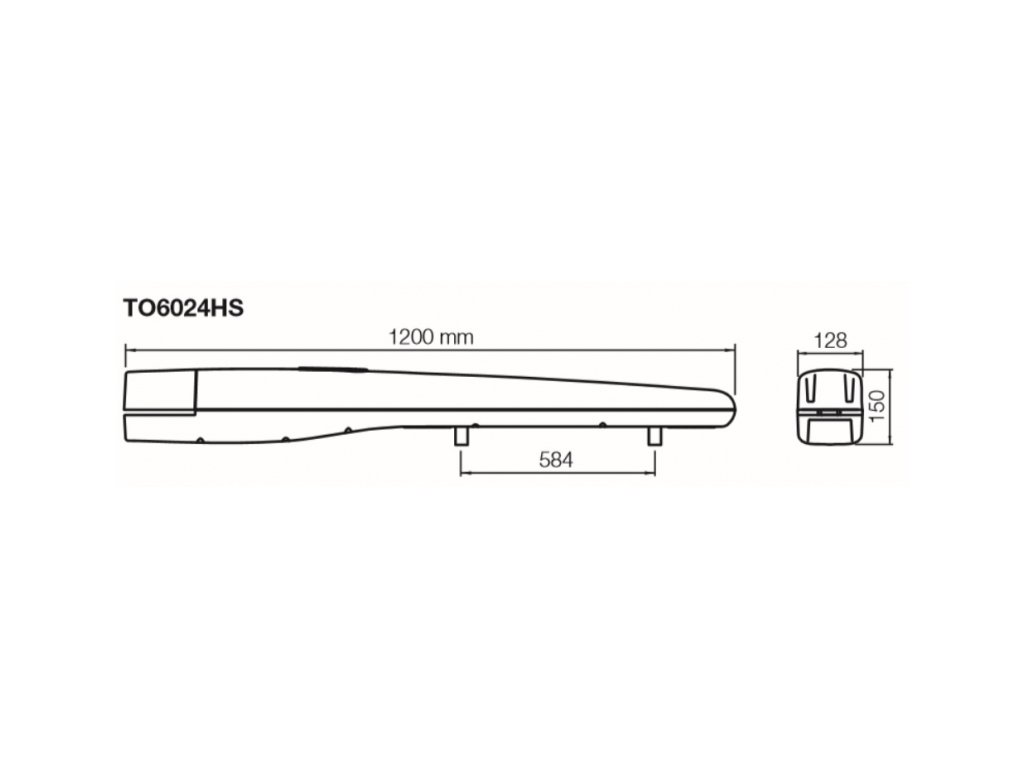

| Rozměry D × Š × V | 1 200 × 128 × 150 mm |
| Hmotnost motoru | 15 kg |
Doplňkové parametry
| Kategorie: | Samostatná ramena |
|---|---|
| Hmotnost: | 12 kg |
