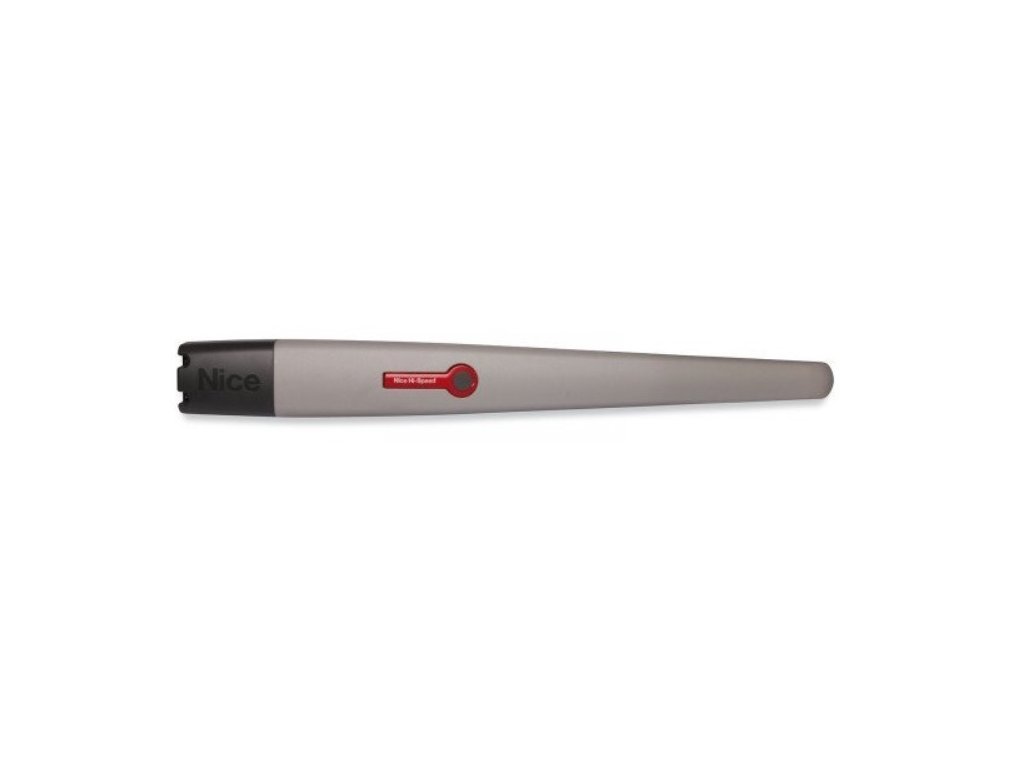

NICE Toona TO5024HS – rychlý samostatný 24 V pohon křídlové brány
Pohon Hi-Speed (HS) pro křídlové brány, který vyniká vynikající rychlostí.
NICE Toona TO5024HS je rychlý samostatný motor 24 V DC pro jedno křídlo brány. Údaje do 5 m a do 400 kg jsou samostatné krajní hodnoty; přípustnou kombinaci určete podle křivky TO5024HS, nikoliv podle běžného TO5024.
NICE uvádí otevření o 90° přibližně za 16 sekund při standardní montáži bez započítání rozběhu a zpomalení. Skutečný čas závisí na geometrii, křídle a nastavení centrály. Napětí 24 V je napětím motoru; při aktuální MC824HR30/MCA1R30 se řiďte návodem této desky.
| Rychlá navigace | |
|---|---|
| Balení | Limity |
| Životnost | Montáž |
| Zapojení | Doraz |
| Příslušenství | Centrála |
| Odblokování | Parametry |
| Údržba | Manuál |
| Příslušenství – svorky a polarita | Manuál PDF |
- Rychlá verze HS: 0,025 m/s bez zatížení; 0,018 m/s při zatížení.
- Jedno křídlo do 5 m a do 400 kg pouze v kombinaci dovolené grafem TO5024HS.
- Vnitřní doraz otevření, ruční odblokování a samostatné vodiče enkodéru.
Co je u samostatného pohonu
| Součást podle NICE | Účel |
|---|---|
| Motor TO5024HS | Pohon jednoho křídla brány. |
| Přední a zadní konzole s montážní deskou | Uchytení na křídlo a sloup. |
| Spojovací díly a odblokovací klíče | Montáž pohonu na konzole a ruční pohyb při výpadku. |
Přesný počet dílů závisí na dodané verzi; zkontrolujte balení podle obrázku 1 v návodu NICE. Kotvící šrouby a hmoždinky do sloupu nebo zdi se dodávají podle podkladu samostatně. Řídicí jednotku a bezpečnostní příslušenství vyberte podle konkrétní sestavy.
Rozsah použití
TO5024HS: hranice 400 kg platí přibližně při křídle do 2 m; při 5 m graf ukazuje přibližně 190 kg. Posuďte také odpor pohybu, výplň křídla a vítr. Graf je hranice použití, nikoliv slib životnosti.
Životnost podle zatížení
Pro každé křídlo sečtěte příslušné indexy hmotnosti, délky a podmínek prostředí. Na originálním grafu odečtěte orientační počet cyklů. Výpočet je odhad výrobce, nikoliv záruka životnosti.
| Vliv na jedno křídlo | Index |
|---|---|
Hmotnost do 300 kg | 0 % |
Nad 300 do 400 kg | 10 % |
Délka 2–3 m | 0 % |
Délka nad 3 do 4 m | 10 % |
Délka nad 4 do 5 m | 20 % |
Teplota nad 40 °C, pod 0 °C nebo vlhkost nad 80 % | 20 % |
Plná náplň křídel | 15 % |
Větrná oblast | 15 % |
| Graf NICE |
|---|
|
Výběr řídicí jednotky
Aktuální: MC824HR30/MCA1R30. Při starší sestavě ověřte označení desky; návod nové desky se na starou automaticky nevztahuje. Motor se prodává i samostatně, proto zkontrolujte obsah konkrétní sady.
Pokud si nejste jisti výběrem desky nebo montážní geometrií, kontaktujte technickou podporu.
I. Instalace zadní montážní konzoly
Uchytení konzol: Na běžné ocelové konstrukci se orientačně doporučuje sloupkek 120 × 120 mm. Profil 100 × 100 mm lze použít po posouzení materiálu, tloušťky stěny, výšky, základu, kotvení a zatížení větrem. Samotný rozměr sloupku pevnost montáže nepotvrzuje.
Změřte odsazení závěsu C, z originálního montážního grafu určete B, úhel otevření a A. A a B mají být podobné; hodnoty B pod čarou t NICE nedoporučuje. Pokud sloupek nebo odsazení závěsu neumožňují zachovat geometrii, upravte konzoli nebo použijte předlouženou zadní konzolu PLA6. Při otevírání směrem ven je předloužená zadní konzola nutná; rozměr určete podle skutečné brány. Před přivařením přeměřte dodané konzole a ověřte celý pohyb křídla.
Před montáží zkontrolujte pevnost křídla, jeho plynulý ruční chod a přístup k odblokování pohonu.
- Změřte odsazení závěsu C podle nákresu brány.
- Na grafu od C veďte vodorovnou čáru a odčtěte B.
- Průsečík s doporučenou linií r.i.l. ukáže přípustný úhel; svislicí odčítávejte A.
- Před přivařením konzoly prověřte A, B a celý pohyb křídla. Hodnoty B pod čarou t NICE nedoporučuje.
Dodaná zadní konzola série Toona 4–5 má délku 150 mm. Pokud je třeba upravit její délku, po zkoušce geometrie ji zkraťte a pevně spojte s montážní platnou podle výkresu NICE.
II. Instalace přední montážní konzoly
Přední konzoli osaďte podle pevného rozměru D = 880 mm a tabulky E pro zvolené A. Originální výkres NICE pro Toona 4–5 uvádí výškový rozdíl F = 34 mm. Před konečným uchytením přeměřte skutečně dodané konzole a ověřte volný pohyb křídla.
| A (mm) | E (mm) |
|---|---|
| 100 | 780 |
| 110 | 770 |
| 120 | 760 |
| 130 | 750 |
| 140 | 740 |
| 150 | 730 |
| 160 | 720 |
| 170 | 710 |
| 180 | 700 |
| 190 | 690 |
| 200 | 680 |
| 210 | 670 |
| 220 | 660 |
| 230 | 650 |
| 240 | 640 |
| 250 | 630 |
| 260 | 620 |
| 270 | 610 |
| 280 | 600 |
Zadní konzoli upevněte na pevný sloup a přední na pevnou část křídla. Před finálním přivařením zkontrolujte celý pohyb křídla a volný chod pohonu.
III. Montáž pohonu na zadní konzoli
- Připevněte motor na zadní konzoli dodaným čapem nebo šroubem, podložkou a maticí podle výkresu NICE.
- Matici dotáhněte a poté povolte přibližně o 1/10 otáčky, aby zůstala minimální vůle pro pohyb uložení.
IV. Montáž pohonu na přední konzoli
Přední konzoli přichyťte na pevné části křídla, zkontrolujte celý chod a až poté dokončte její upevnění. Motor spojte s konzolí dodaným čapem a podložkou podle výkresu NICE.
V. Nastavení mechanického dorazu otevření
TO5024HS má vnitřní doraz otevření. Při jeho nastavení dodržte rozsah označený na výkresu NICE jako 100 mm max. Zavřenou polohu a potřebu vnějších dorazů řešte podle konkrétní brány.
- Odblokujte pohon podle postupu ručního odblokování.
- Uvolněte šroub dorazu otevření a křídlo ručně presuňte do požadované otevřené polohy.
- Doraz přisuňte k čapu a šroub dotáhněte podle výkresu.
- Křídlo ručně zavřete a pohon znovu zablokujte.
Kabeláž a zapojení motoru
Před zapojením odpojte elektrické napájení. Napětí 24 V DC je napětí motoru; napájení centrály a výstupy příslušenství se posuzují zvlášť. Motor má samostatný pár vodičů motoru a pár enkodéru. U pohonu série 4–5 jsou svorky označeny podle obrázku; u série 6–7 použijte její samostatný obrázek. Připojení na řídicí desce určte výlučně podle skutečné desky v sestavě. Při bráně otevírané směrem ven se podle NICE mění polarita napájení motoru; enkodér nepřipojujte jako napájení motoru.
Po zapojení ověřte směr pohybu, polohy zastavení a bezpečnostní prvky podle manuálu konkrétní centrály. Elektrické připojení a zkoušky patří odborně způsobilé osobě.
Kontrola před prvním spuštěním
Montáž, elektrické připojení a uvedení automatické brány do provozu svěřte kvalifikovanému technikovi. Před zapnutím musí křídlo po odblokování projít celou dráhou plynule, bez zadrhávání, a konzoly i sloup musí zůstat pevné.
- Po zapojení podle skutečné řídicí jednotky zkontrolujte směr pohybu a nastavte polohy podle jejího návodu. Nastavení síly patří do centrály, nikoliv do samotného motoru.
- Vyzkoušejte doraz otevření, bezpečnostní fotobuňky, případné bezpečnostní lišty, ovládání STOP a ruční odblokování. Technik musí ověřit bezpečné síly a u branky v křídle i blokování pohonu při jejím otevření.
- Zákazníkovi odevzdejte postup odblokování a návod skutečně osazené centrály.
Zapojení příslušenství při MC824HR30
Následující svorky patří centrále MC824HR30/MCA1R30 v sestavě s motorem TO5024HS, nikoliv samotnému motoru. Před prací odpojte síť i záložní baterii. Při jiné desce použijte její vlastní schéma.
| Příslušenství | Svorky, napětí a polarita |
|---|---|
| Fotobuňky BlueBUS | Kompatibilní fotobunky, například EPMB, připojte dvouvodičově na BlueBUS. + a − se nerozlišují. Nastavte adresu a po změně zařízení zopakujte učení. |
| STOP a povely | Vstup STOP přijímá beznapěťový kontakt NO, NC nebo prvek s odporem 8,2 kΩ; jeho stav se učí. SbS, Otevřít a Zavřít přijímají beznapěťový kontakt NO na příslušné dvojici svorek. Kontakty nemají +/- a na vstup nepřivádějte cizí napětí. |
| Pomocné napájení | Pravá svorka dvojice STOP = -, levá svorka dvojice SbS = +, při orientaci obrázku níže (nápisy nad svorkami). Napájení vhodné čtečky nebo modulu: 24 V DC (-30 % až +50 %), nejvíce 200 mA, i v pohotovostním režimu. Signální relé modulu zapojte zvlášť jako beznapěťový kontakt; ověřte přípustný rozsah napětí a odběr modulu. |
| Maják, zámek, kontrolka | FLASH: 12 V DC, nejvíce 21 W; ELS: 12 V AC, nejvíce 15 VA, bez pevného +/-; OGI: 24 V DC, nejvíce 4 W. U FLASH/OGI schéma neurčuje pořadí +/- na dvojici svorek, proto jej neodhadujte; u polarizovaného výrobku ověřte označení na desce i výrobku. Výstupy mohou mít změněnou funkci podle programování. |
| Rádio a záloha | Zásuvný přijímač patří do konektoru SM, záložní akumulátor do svého konektoru podle osazené desky. Nepřipojují se na BlueBUS ani na svorky motoru. |
Podrobné polohy svorek, učení a zkoušku bezpečnostních prvků najdete ve vlastním návodu centrály MC824HR30.
Příslušenství podle řídicí jednotky
Příslušenství vyberte podle rozhraní skutečně osazené centrály a přijímače. Bezdrátová a povelová zařízení mohou vyžadovat další výbavu nebo nastavení.
| Co | Proč | Typ |
|---|---|---|
| Řídicí centrála | Řídí 24V motor; postupy patří k skutečně osazené desce. | MC824HR30 |
| Přijímač | Rádiový přijímač vyberte podle kódování vysílače. | OXI · OXIBD · OXILR |
| Vysílač | Vyberte podle přijímače: obousměrné BD a LR režimy vyžadují odpovídající přijímač. | ERA INTI · ERA ONE · ERA ONE BD · ERA ONE LR · ERA FLOR · NICEWAY |
| Fotobuňky | Použití závisí na rozhraní BlueBUS a u bezdrátových typů také na další výbavě. | EPSB · EPMB · EPLB · EPMOW · F210B |
| Maják | Napětí a příkon se musí shodovat s výstupem konkrétní centrály. | ELDC · WLT |
Ruční odblokování pohonu
Odblokujte nebo zablokujte pohon pouze při stojícím křídle. Pokud je na bráně elektrozámek, nejprv jej odemkněte. Při poruše odpojte napájení.
- Odsuňte ochrannou krytku, vložte dodaný klíč a otočte jím ve směru hodinových ručiček.
- Zdvihněte odblokovací páčku a křídlo posuňte ručně.
- K opětovnému zablokování páčku sklopte, klíč otočte proti směru hodinových ručiček, vyjměte jej a krytku zavřete.
Před opětovným spuštěním zkontrolujte, že je pohon zajištěn a v dráze brány nikdo není.
Kontrola a údržba
Servis nejpozději každých šest měsíců provede kvalifikovaný technik. Po odpojení napájení zkontroluje uchytení, opotřebení, korózi a mazání šroubu s maticí. Po zapnutí otestuje pohyb, odblokování i bezpečnostní zařízení.
Technické vlastnosti
Údaj 75 cyklů/h platí podle NICE při jmenovité síle. Rychlost 0,025 m/s je bez zatížení; při zatížení výrobce uvádí 0,018 m/s.
| Parametr | Hodnota |
|---|---|
Model | TO5024HS |
Motor pohonu | 24 V DC |
Maximální / jmenovitý odběr | 5 A / 2,5 A |
Maximální / jmenovitý příkon | 120 W / 60 W |
Zdvih | 505 mm |
Rychlost bez zatížení | 0,025 m/s |
Rychlost při zatížení | 0,018 m/s |
Maximální / jmenovitá síla | 1 800 N / 600 N |
Cykly za hodinu při jmenovité síle | 75 |
Ochrana | IP44 |
Pracovní teplota | −20 až +50 °C |
Izolační třída | F |
Orientační životnost podle NICE | 80 000 až 250 000 pracovních cyklů |

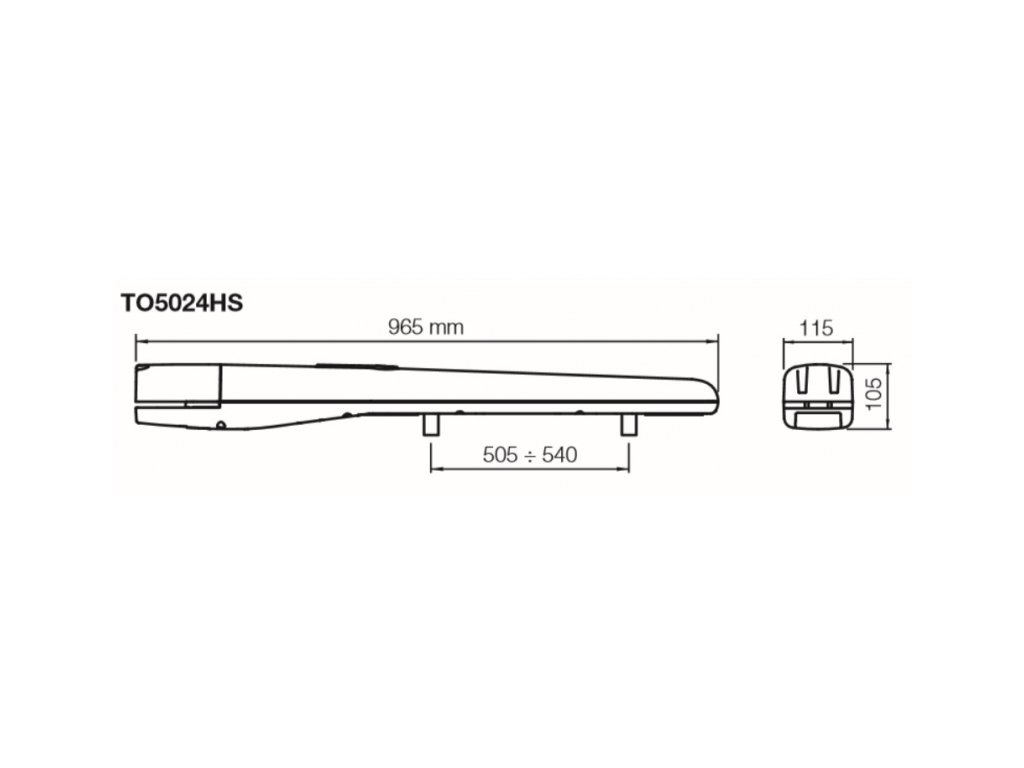

Rozměry D × Š × V | 965 × 115 × 105 mm |
Hmotnost motoru | 7,5 kg |
Hmotnost motoru v tabulce je údaj NICE bez balení. Hmotnost při objednávaném variantu zahrnuje i balení a slouží pro výpočet dopravy.
Slovensko-český montážní manuál NICE Toona. Programování, učení poloh a rádio řešte v návodu skutečně osazené řídicí jednotky.
Doplňkové parametry
| Kategorie: | Samostatná ramena |
|---|---|
| Hmotnost: | 9.55 kg |
