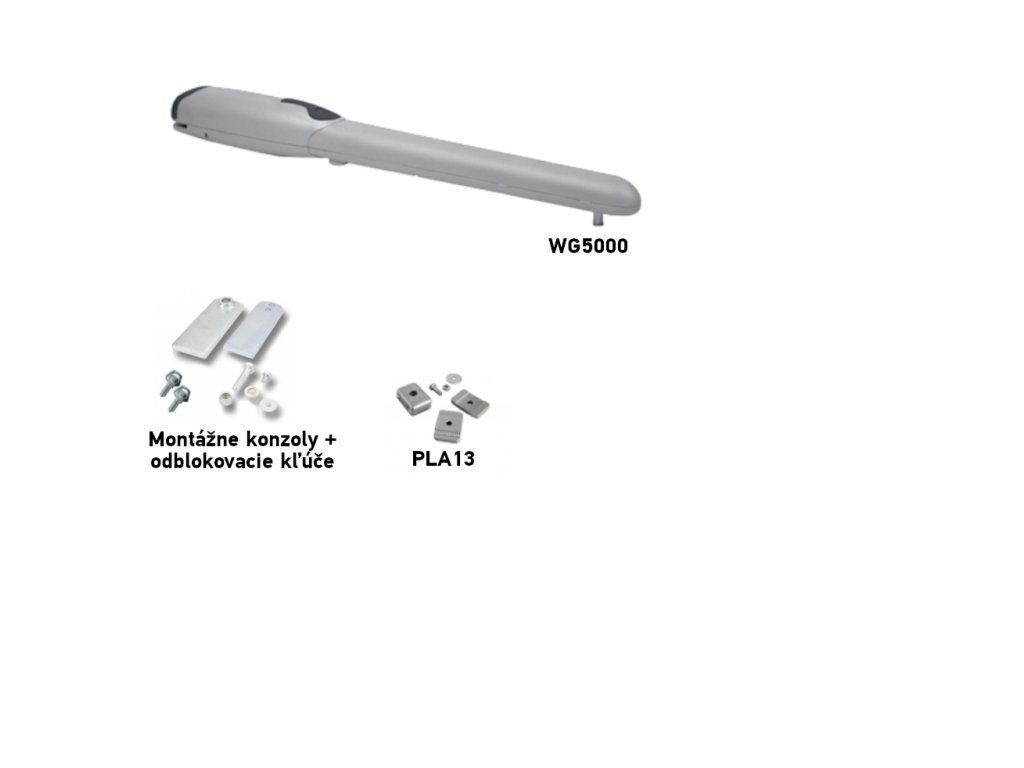

NICE Wingo WG5000 - samostatný pohon pro křídlové brány do 3,5 m/500 kg
| Rychlá navigace na této stránce: | |||
|---|---|---|---|
| Montáž zadní uchycovací konzoly. | Rozměry uchycovací konzoly. | Příručka... | Příslušenství |
- 230V
- S předmontovaným mechanickým dorazem pro otevírání
Rozsah použití
Pro křídlo brány do 500 kg a délky 3,5 m podle následující tabulky použití:
Kompatibilní řídicí jednotky
I. Instalace zadní montážní konzoly
 |
 |
| Nákres otevírání dovnitř | Nákres otevírání ven |
Vypočítejte polohu zadního držáku podle následujících údajů Graf, ze kterého lze vyčíst rozměry A a B a maximální úhel otevření. Všimněte si, že hodnoty A a B musí být podobné (v ideálním případě stejné), aby se aktuátor pohyboval plynule lineárně.
 |
 |
| Výpočtová tabulka | Příklad čtení hodnot z grafu |
Kompletní rozměry montážní konzoly.
Postup výpočtu:
- Změřte vzdálenost C z Kreslení
- Na adrese Graf vyznačte vodorovnou čáru, která protíná naměřenou hodnotu C
- Protněte tuto přímku s DIL(doporučená instalační čára), abyste zjistili maximální úhel otevření
- Pokud je stanovený maximální úhel otevření nevyhovující, je nutné upravit hodnotu A a případně hodnotu B tak, aby byly podobné (v ideálním případě stejné)
Před připevněním držáku na sloupek nebo stěnu je třeba jej zkrátit na požadovanou délku odpovídající rozměrům A a B a přivařit k montážní desce.
 |
 |
| 1. Odřízněte držák na požadovanou délku | 2. Nainstalujte zkrácený držák na montážní desku |
V dodávaném balení je konzola o délce 150 mm, proto v případě, že potřebujete delší konzolu pro speciální situace, nebo pokud potřebujete bránu otevírat směrem ven, doporučujeme doobjednat prodlouženou konzolu NICE PLA6.
|
Před samotným připevněním zadní konzoly zkontrolujte, zda přední konzola vychází na pevnou část dveřního křídla, protože mezi přední a zadní konzolou je výškový rozdíl, jak je znázorněno na obrázku.
Rozdíl F=30 mm. |
 |
Pokud vše sedí, připevněte zadní držák ke sloupku nebo stěně pomocí šroubů, hmoždinek a podložek.
kompatibilní Příslušenství
Doporučujeme také zakoupit kompatibilní volitelné příslušenství pro jednotku:
| Co | Proč | Typ |
|---|---|---|
| Řídicí centrála | Řídicí elektronika pohonu. |
|
| Maják | Signalizuje pohyb brány blikáním – vhodné při výjezdech se slabým výhledem. Obsahuje také anténu – delší dosah ovladače. |
Případně všechny majáky s napájením 230V, i od jiných výrobců. |
| Fotobuňky |
Při zavírání detekují překážku a zastaví pohyb – brána nenarazí do auta ani osob. Řídicí jednotka MC800 podporuje zapojení více párů fotobuněk reléových i BlueBusových - jejich kombinování však není možné, všechny páry musí být stejného typu. |
|
| Vysílač | Pro dálkové ovládání brány. | |
| Přijímač |
Pro dálkové ovládání brány. |
|
| Anténa |
Pro lepší dosah ovladače. |
|
| Klávesnice |
Pokud byste zapomněli dálkový ovladač, případně jezdí-li k Vám mnoho vozidel nebo osob a nechcete každému dávat ovladač či otevírat sólo. |
|
| Klíčový spínač |
Ovládání brány klíčem pomocí spínače připojeného k pohonu na libovolném místě pomocí kabeláže. |
|
| Čtečky karet |
Ovládání pohonu pomocí přiložení karty nebo klíčenky na čtečku karet. |
|
| Elektrické zámky |
Bezpečnostní elektrické zámky jsou synchronizovány s pohonem prostřednictvím řídicí jednotky. Po zadání příkazu k jízdě se nejprve odemkne elektrický zámek, poté se brána otevře a po zavření brány se elektrický zámek zamkne. Jsou nutné při délce křídla nad 3,5 m. |
|
Technické vlastnosti
| Napájení | 230V |
|---|---|
| Předplatné | 1,5A |
| Výkon | 200W |
| Rychlost | 0,013 m/s |
| Síla | 1700N |
| Cykly/hodinu* | 30 |
| Ochranná třída | IP44 |
| Pracovní teplota | -20°C až +50°C |

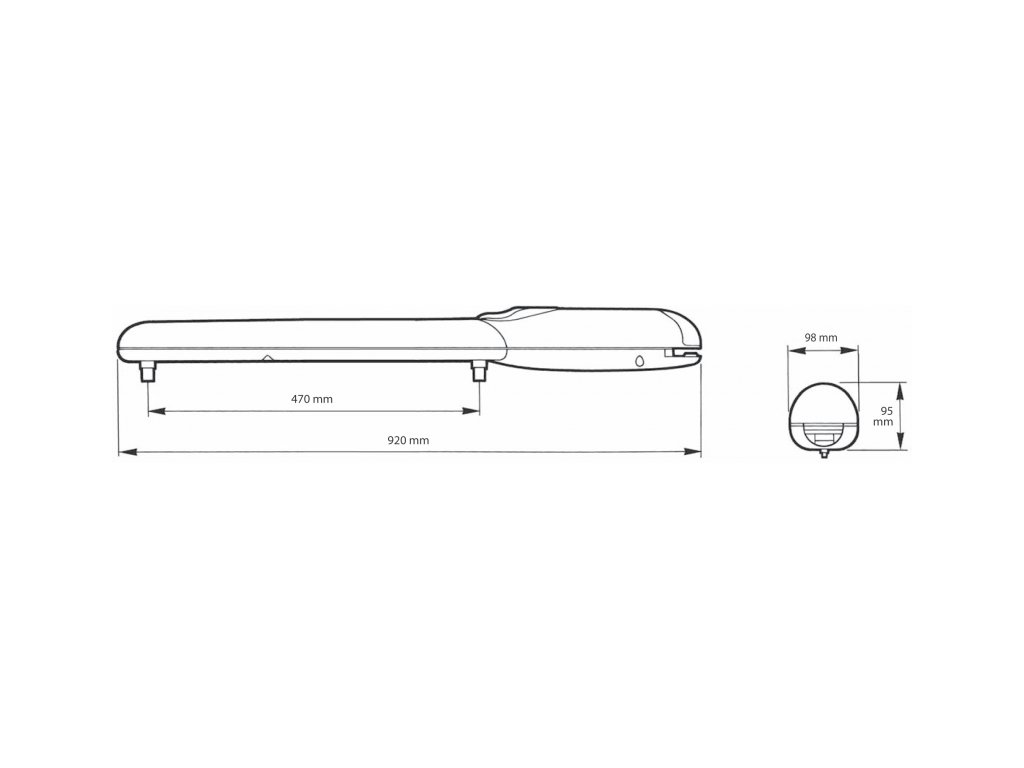

| Rozměry | 920x98x95mm |
| Hmotnost | 6 kg |
* při optimální instalaci
Doplňkové parametry
| Kategorie: | Samostatná ramena |
|---|---|
| Hmotnost: | 8.4 kg |
