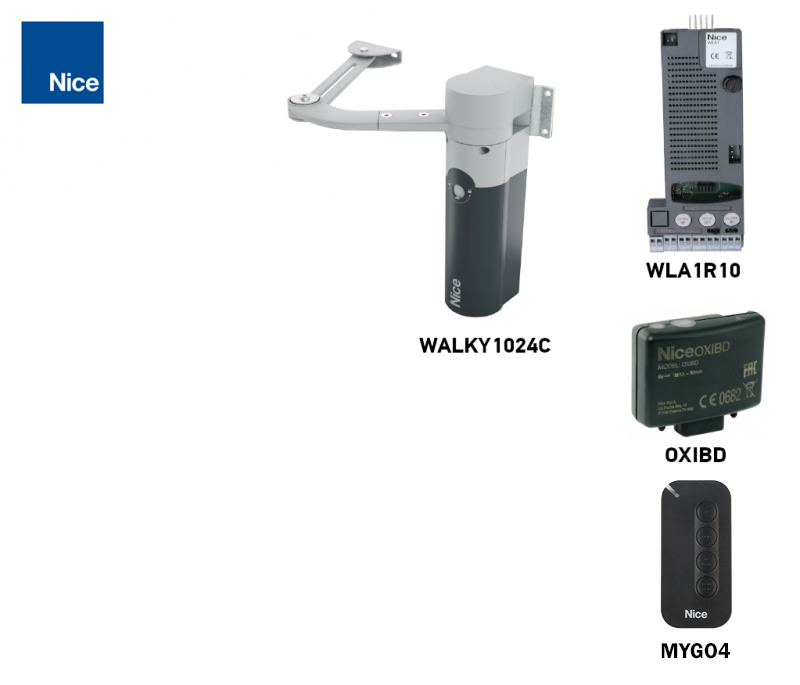

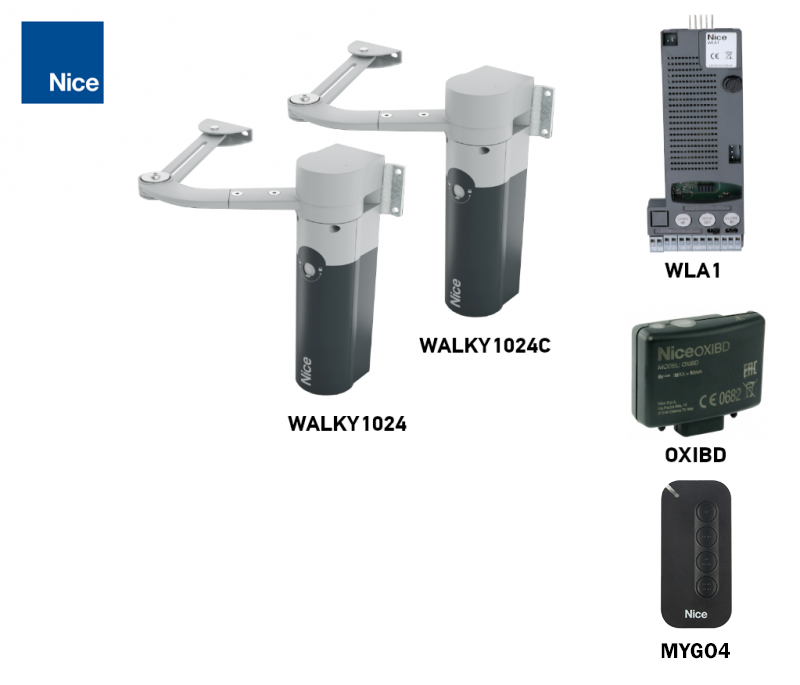

NICE Walky WL1024C - pohon s řídicí jednotkou pro brány do 1,8 m/180 kg
S řídicí jednotkou.

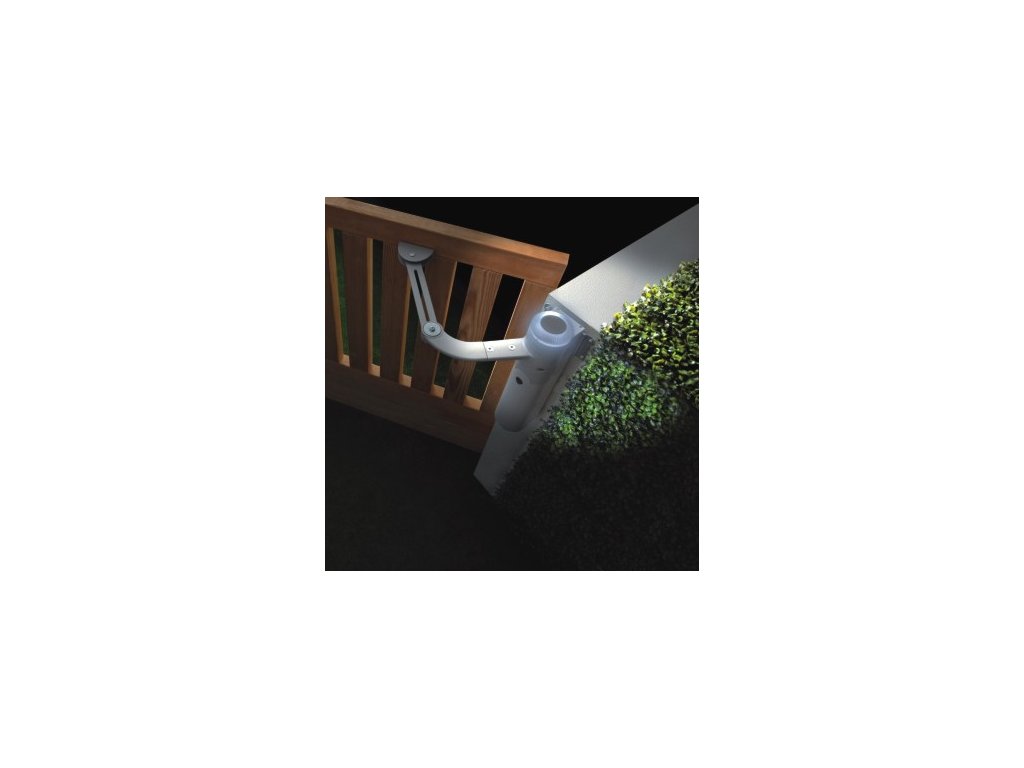

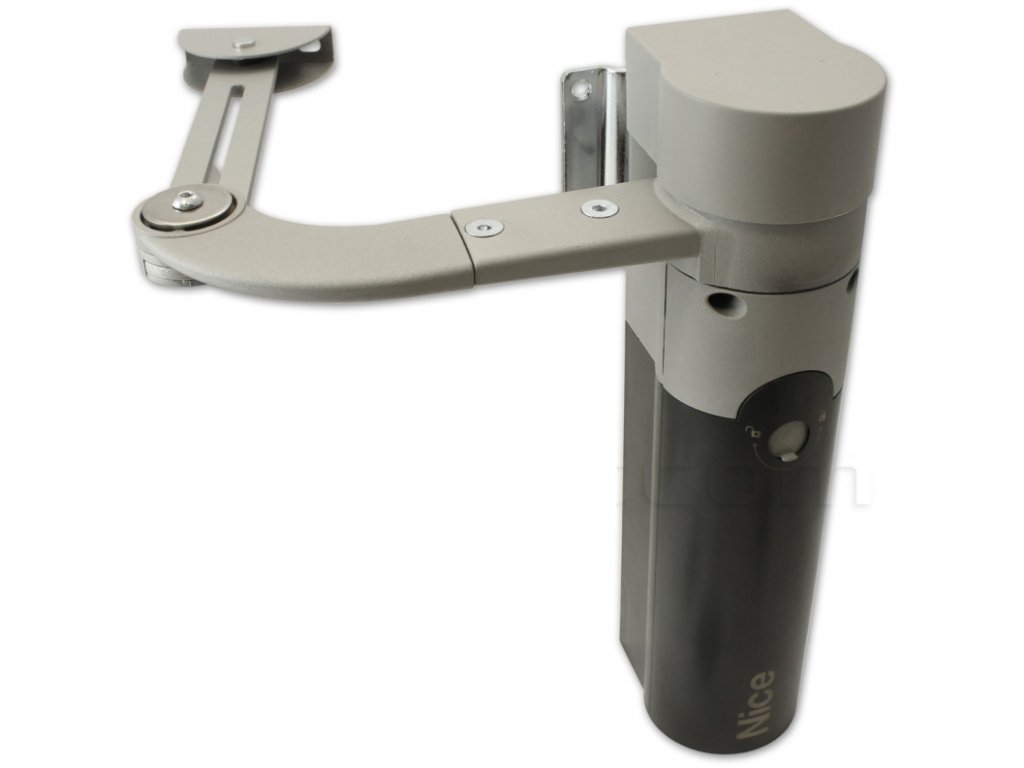

NICE WALKY WL1024C je kloubový pohon pro jedno křídlo otevírací brány se vestavanou řídicí jednotkou WLA1. Motor pracuje s 24 V DC, kompletní WL1024C se napájí ze sítě 230 V AC. U dvoukřídlové brány se k němu připojuje druhý motor WL1024 bez řídicí jednotky.

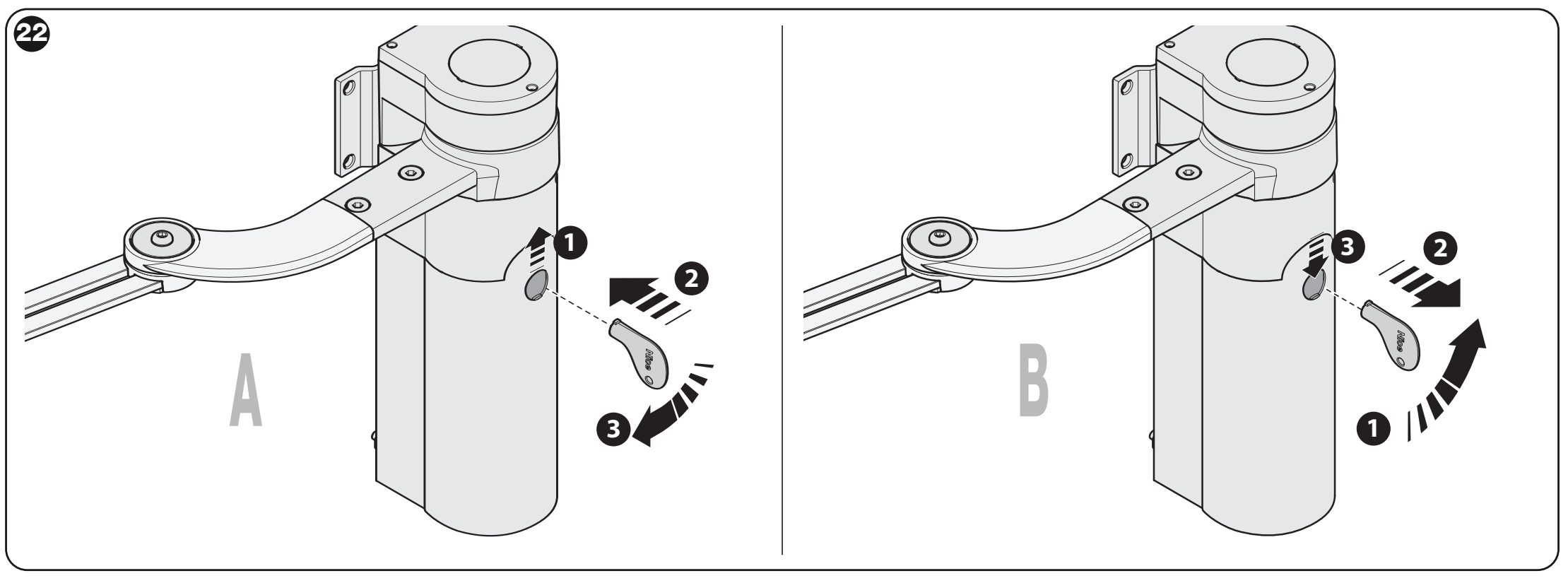

Pohon je nevratný a při výpadku se odblokuje klíčem. Údaje 1,8 m a 180 kg jsou různé krajní limity; vhodnost jedné konkrétní brány určuje společný graf délky a hmotnosti.
| Rychlá navigace | |
|---|---|
| Výběr a limity | Příslušenství |
| Sady | Montáž |
| Zapojení | Svorky a polarita |
| Fotobuňky | První spuštění |
| Nastavení | Dálkové ovladače |
| Poruchy | Odblokování |
| Reset | Údržba |
| Parametry | Manuál PDF |
Řízení a kompatibilní příslušenství
WLA1 je součástí WL1024C. Samostatná WLA1 slouží jako náhradní jednotka. WL1024 je druhý motor bez řízení; nepotřebuje druhou centrálu. Následující postupy patří WLA1 se čtyřmi LED L1–L4; před zásahem zkontrolujte označení a ovládací prvky osazené desky.
| Co | Proč | Typ |
|---|---|---|
| Druhý motor | Pro druhé křídlo; samostatné motorové vedení. | NICE WL1024 |
| Fotobuňky | Ochrana průjezdu, BlueBUS bez polarity. | NICE EPMB |
| Výstražné světlo | Upozorňuje na pohyb; konektor FLASH a funkce majáku. | NICE WLT |
| Rádio a ovladač | Zásuvný přijímač SM a shodné kódování; výběr a párování. | NICE OXIBD + NICE MYGO4 |
| Záložní baterie | Pohyb při výpadku sítě; určený konektor. | NICE PS424 |
| Solární napájení | Pro místo bez sítě; nespojovat se síťovým napájením. | NICE Solemyo |
Sady pro jedno nebo dvě křídla
Samostatný WL1024C pohání jedno křídlo. U dvoukřídlové brány řídí také druhý motor NICE WL1024 bez vlastní centrály. Vyberte počet motorů a výbavu podle konkrétní sady. Dva motory nezvyšují limit jednoho křídla.
| 1 křídlo | Samostatný pohon | 2 křídla |
|---|---|---|
| Základní sada S fotobunkami S příslušenstvím  | Samostatný WL1024C Jeden motor s řízením WLA1; výbavu je třeba doplnit. | Základní sada S fotobunkami S příslušenstvím  |
Kdy zvolit WALKY WL1024C
Vhodný je pro lehčí křídlové brány s volným prostorem pro kloubové rameno. Křídlo musí jít plynule a po puštění zůstat stát. Pohon nevyřeší poškozené závěsy, tření ani vítr působící na nepropustnou výplň.
| Podmínka | Limit jednoho křídla |
|---|---|
| Plné rameno | Délka nejvýce 1,8 m při hmotnosti nejvýce 100 kg; otevření do 110° podle geometrie. |
| Největší hmotnost | 180 kg při délce 0,8 m s plným ramenem. Delší křídla musí splňovat společný graf. |
| Zkrácené rameno | Délka nejvýce 1,6 m při hmotnosti nejvýce 100 kg; otevření nejvýce 90°. |
| Výška křídla | Nejvýce 2 m při plném i zkráceném rameni. |
| Provoz | Nejvýce 100 úplných cyklů za den; centrála omezuje přibližně na 50 cyklů/h. Souvislý chod přibližně 10 min, poté je nutná přestávka. |

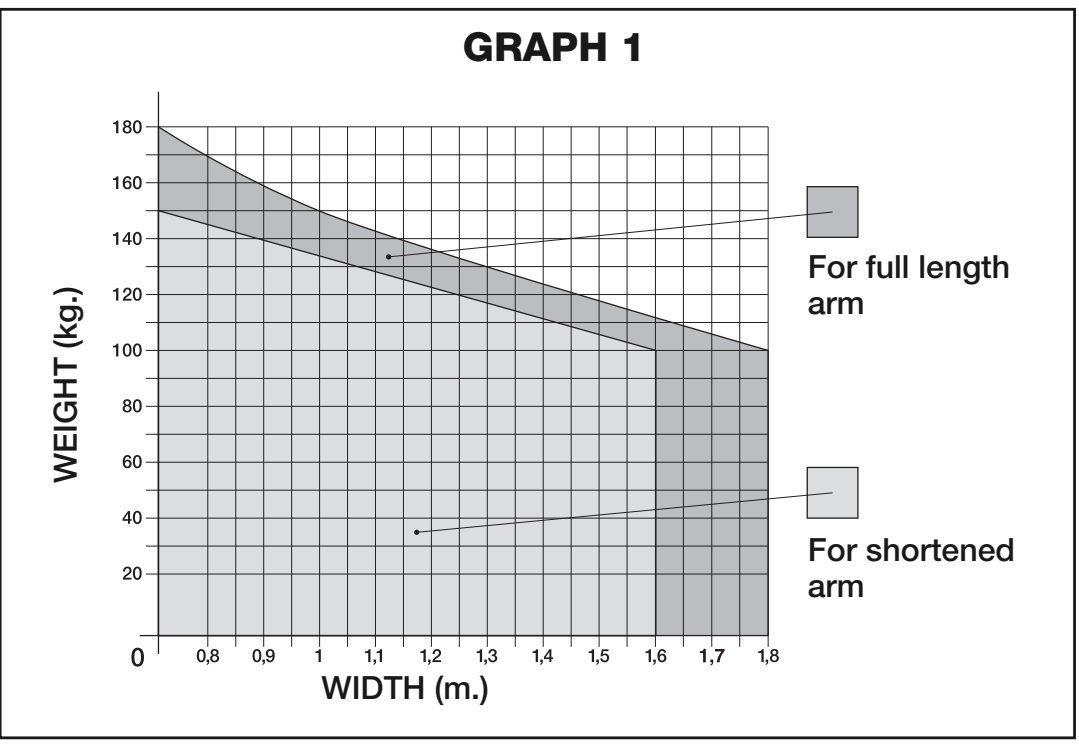

Graf použití WALKY: vodorovně délka křídla v m, svisle hmotnost v kg; šedé oblasti pro plné a zkrácené rameno
Průsečík hmotnosti a délky musí ležet v příslušné šedé oblasti. Plocha výplně, vítr, rozměry závěsů a montážní rozměry se posuzují navíc. Pokud potřebujete ověřit výběr, kontaktujte nás s rozměry, hmotností a fotografiemi brány.
Orientační životnost
Index zatížení se určuje podle společného pásma délky a hmotnosti, poté se připočítají vlivy prostředí. Graf uvádí odhad počtu cyklů, nikoliv záruku ani počet let.
| Vliv | Index: plné / zkrácené rameno |
|---|---|
| Délka pod 1,2 m | Hmotnost nad 100 kg: 55 % / 65 %. Hmotnost pod 100 kg: 30 % / 50 %. |
| Délka 1,2–1,6 m | Hmotnost nad 80 kg: 55 % / 65 %. Hmotnost pod 80 kg: 40 % / 50 %. |
| Délka nad 1,6 m | Hmotnost nad 60 kg: 55 %. Hmotnost pod 60 kg: 40 %. Zkrácené rameno se nepoužívá. |
| Teplota / vlhkost | Nad 40 °C nebo pod 0 °C, případně vlhkost nad 80 %: +15 % / +15 %. |
| Plná nepropustná výplň | +15 % / +10 %. |
| Větrné místo | +15 % / +10 %. |

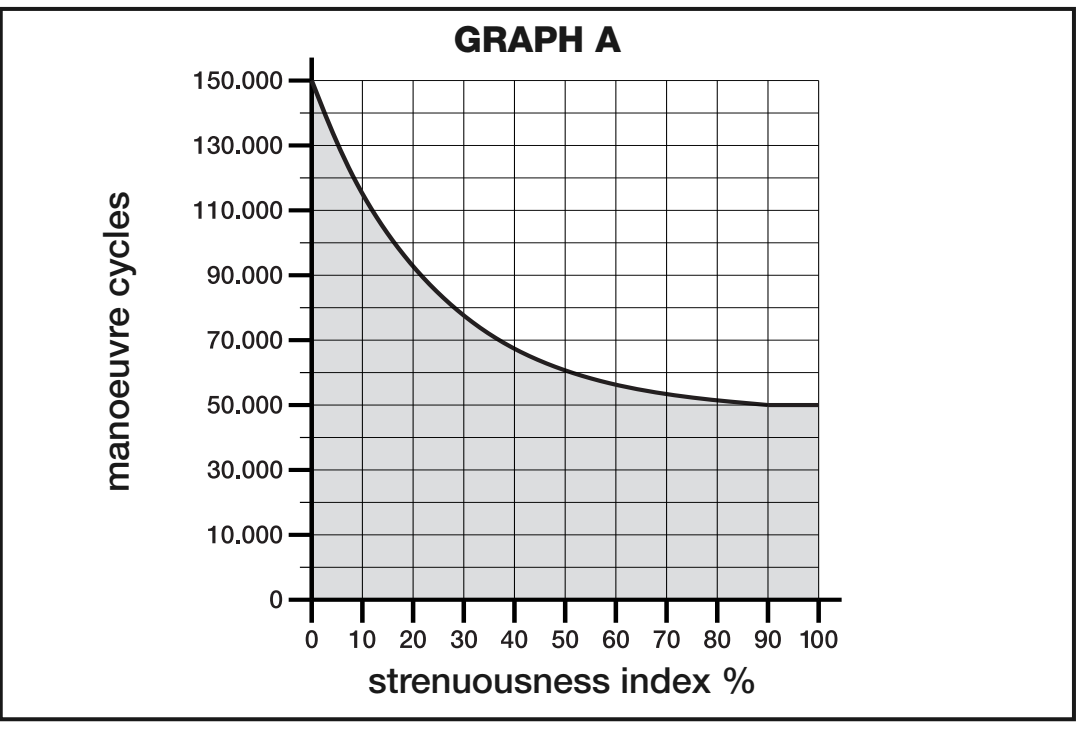

Orientační graf životnosti WALKY: vodorovně součet indexů v %, svisle počet cyklů
Při hmotnosti přesně na rozhraní pásem použijte při posuzování rezervy vyšší z obou sousedních indexů. Index životnosti nenahrazuje graf vhodnosti pohonu.
Montáž pohonu a kloubového ramene
Montáž, síťové zapojení a bezpečnostní zkoušky provádí odborně způsobilý technik. Před zásahkem odpojte síť i baterii. V otevřené i zavřené poloze jsou zapotřebí pevné mechanické dorazy; nejsou automaticky součástí pohonu.
Prostor pro rameno a rozměry A / B / E
| Rozměr | Podmínka |
|---|---|
| Šířka sloupku | Nejméně 80 mm. Při šířce 80–135 mm se zadní konzola osazuje otočená o 90° podle obrázku. Jedná se o šířku místa uchycení, nikoliv univerzální průřez sloupku. |
| Volný prostor E | 80–299 mm: nutné zkrácení ramene, otevření maximálně 90°. Od 300 mm: plné rameno, otevření podle geometrie do 110°. |
| A a B při plném rameni | Změřte polohu závěsu a konzoly podle výkresu. Bod A/B musí být v šedé oblasti grafu pro požadovaný úhel. |
| Umístění | Motor svisle; rameno v horní části křídla. Pohon neosazujte obráceně s ramenem směřujícím dolů. |

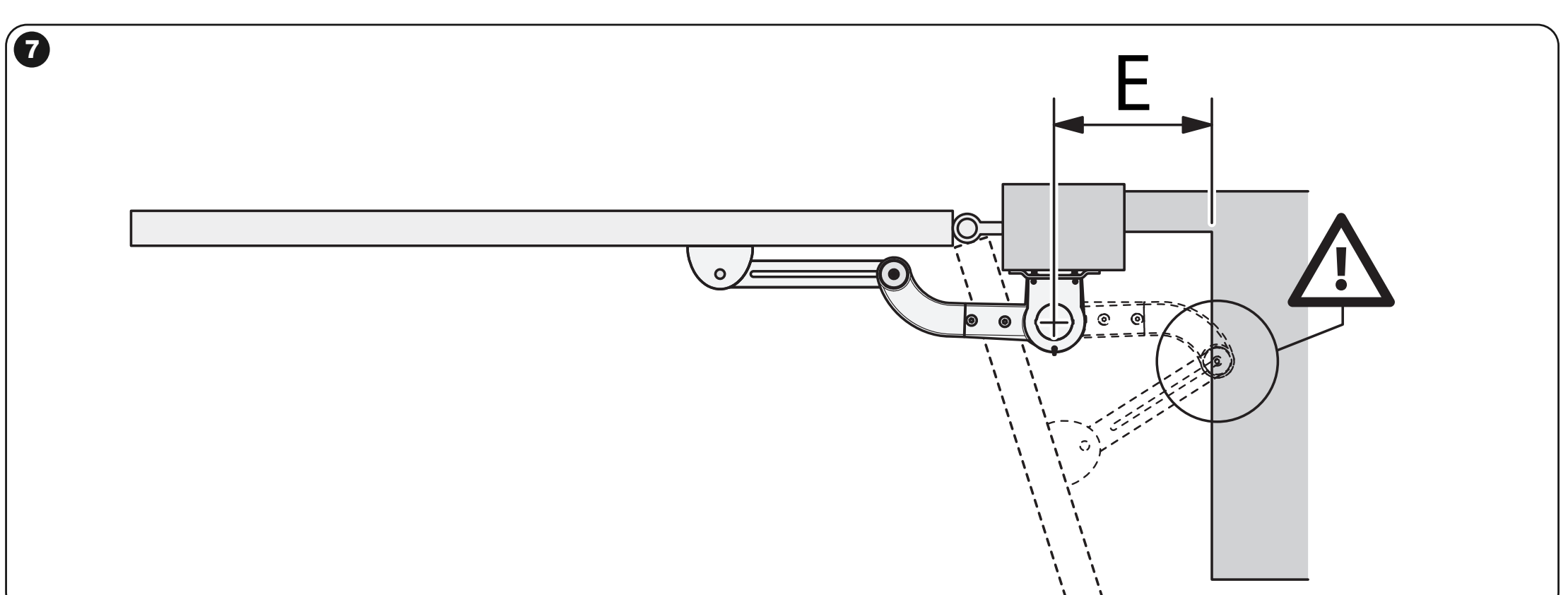

WALKY: měření volného prostoru E za kloubovým ramenem

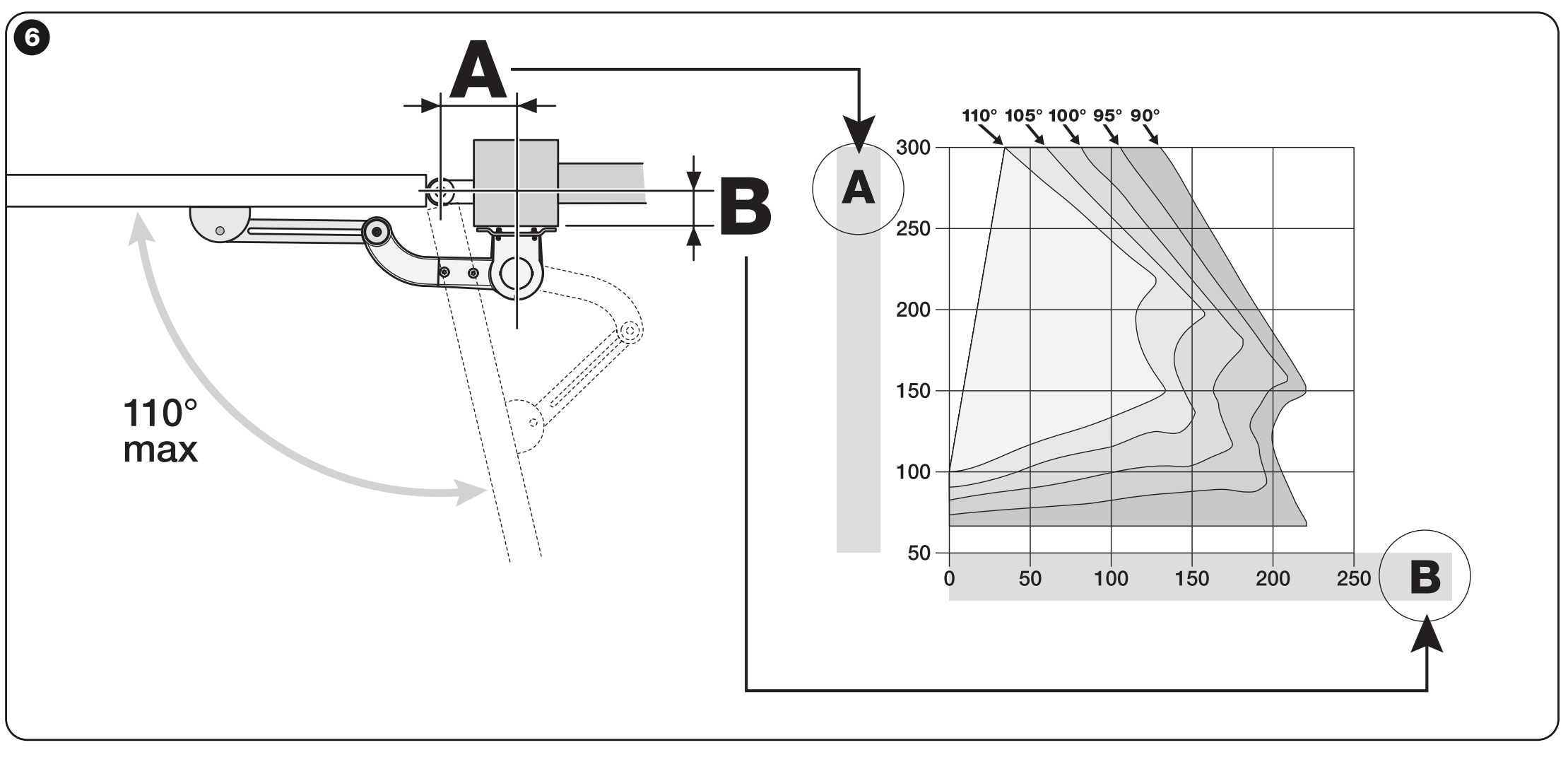

WALKY s plným ramenem: rozměry A a B v mm a graf pro otevření 90–110°
Uchytení konzol a plného ramene
- Složte rameno a zadní konzolu podle výkresu. Zahnutá část ramene směřuje k bráně; čepy a pojistné kroužky musí správně zapadnout.
- Podle A/B označte polohu motoru. Zadní konzolu ukotvte do nosného podkladu; typ kotev a pevnost konstrukce posoudí montážník.
- Motor osazujte svisle. Polohu přední konzoly na křídle určete s odblokovaným motorem a zavřenou bránou; dodržte výškové uspořádání včetně kontrolního rozměru 75 mm podle výkresu.
- Přední konzolu upevněte do pevného rámu křídla. Nejprve umožněte doladění její polohy. Ručně prověřujte celou dráhu, volný pohyb ramene a kontakt s oběma dorazy.
- Po doladění zavřeného křídla konzolu definitivně upevněte všemi třemi šrouby. Rameno zajistěte čepem a pojistným kroužkem.

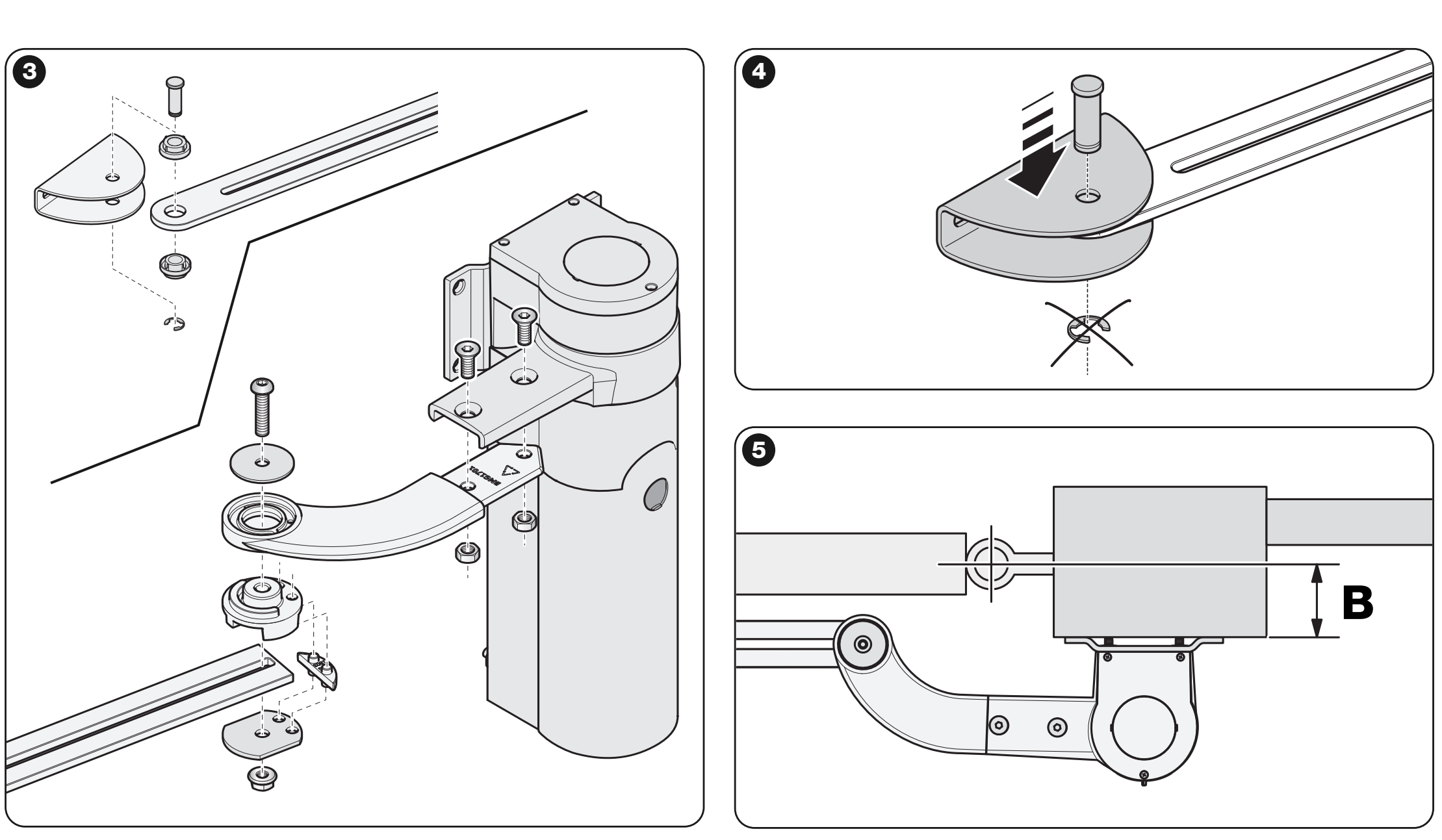

WALKY: složení ramena, zadní konzola a poloha rozměru B

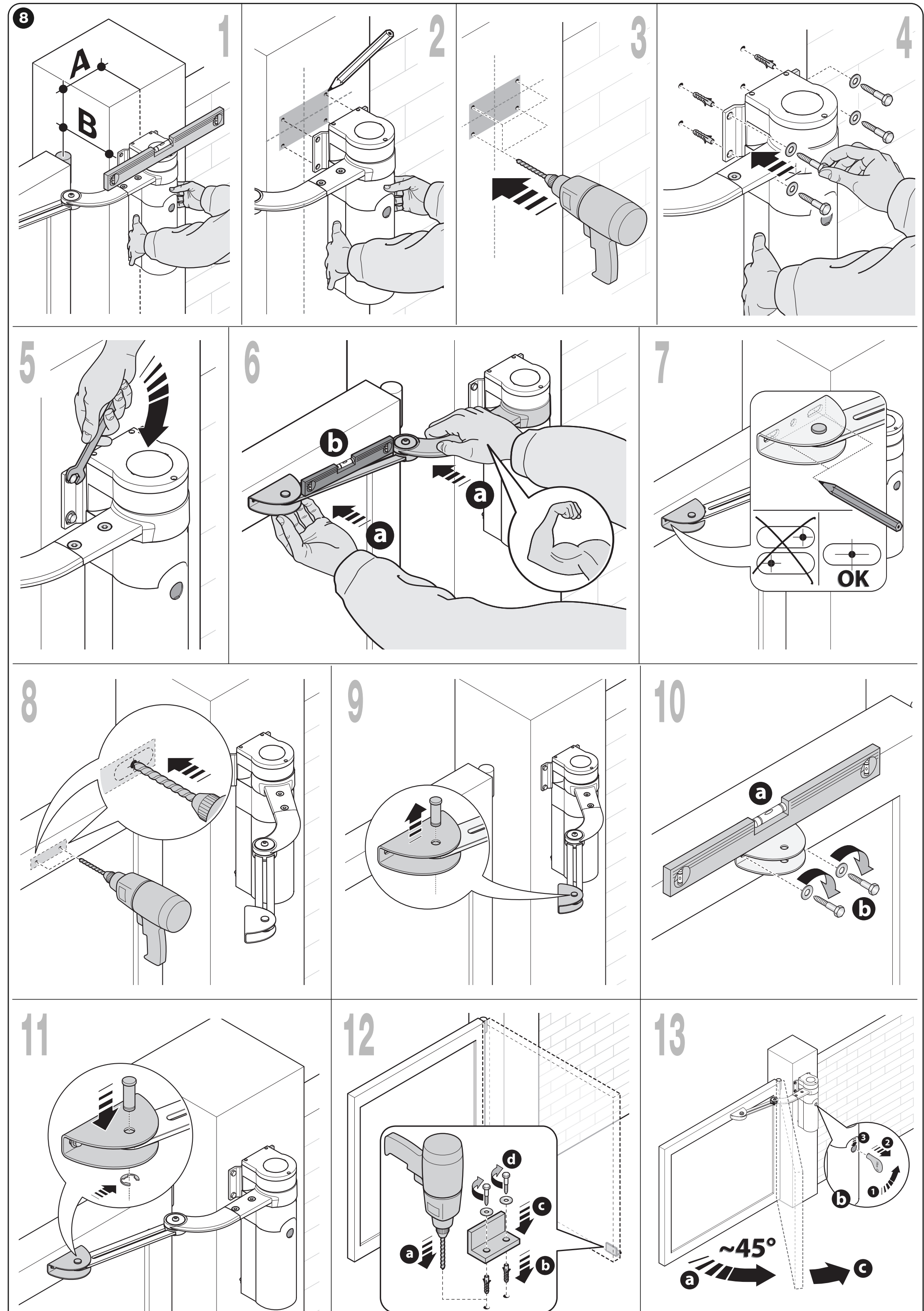

WALKY: montáž na sloupěk, výška konzoly křídla a konečné zajištění ramene

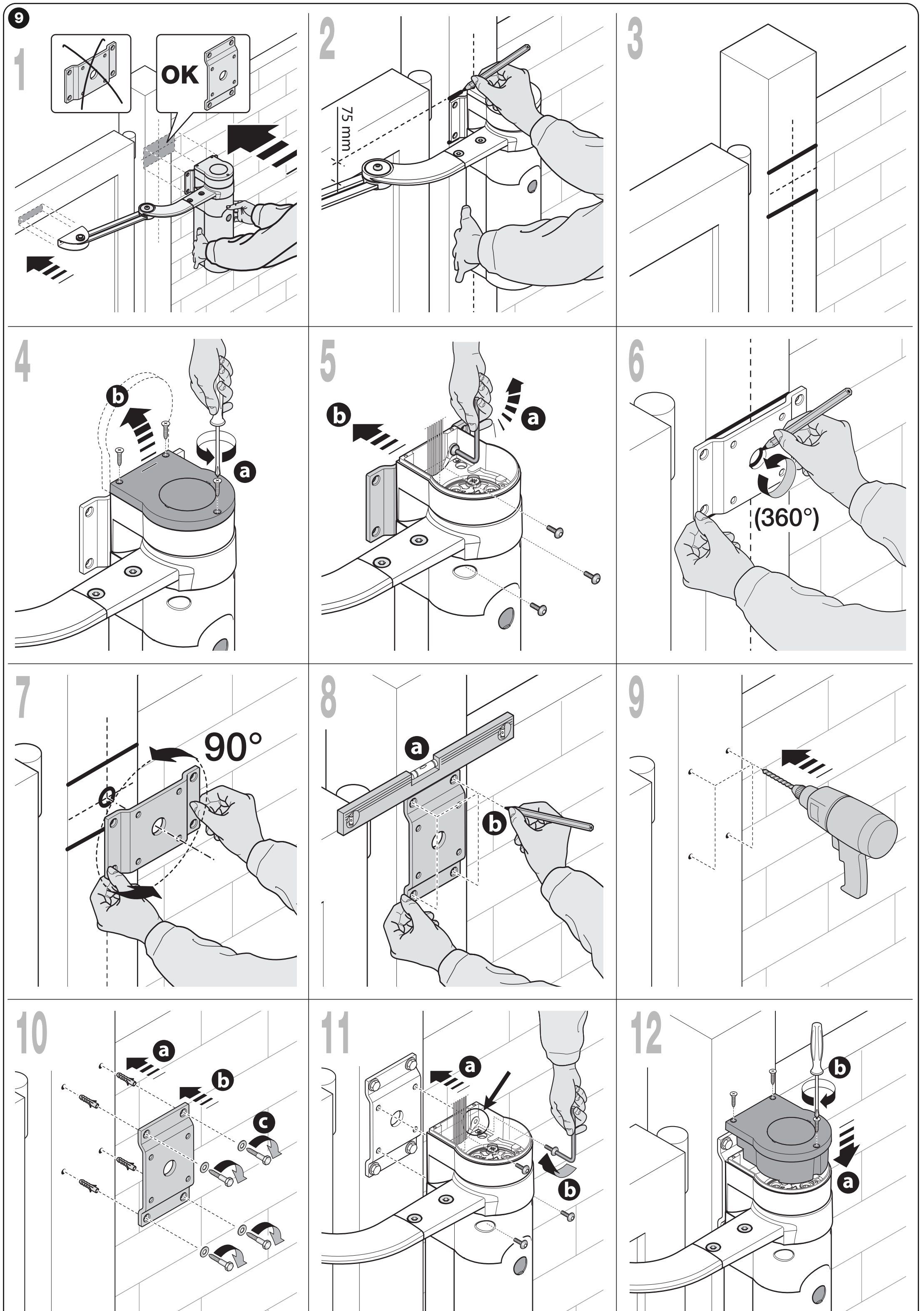

WALKY na sloupku šířky 80–135 mm: otočení zadní konzoly o 90°
Montáž se zkráceným ramenem
Zkrácení je montážní zásah pro prostor E pod 300 mm. Nejprve ověřte limity zkráceného ramene a geometrii. Rozměr C je vzdálenost mezi osami čapů ramene; určuje se průsečníkem A/B v grafu. Zkrácenou část nelze odřezat podle odhadu.
- Podle rozměrů A/B vyberte C z grafu; otevření je nejvíce 90°.
- Před řezáním sestavte rameno do kontrolní polohy. Při zavření i otevření zkontrolujte polohu konzoly a osu závěsu pomocí šňůry podle obrázku AA/BB.
- Až po potvrzení celé dráhy upravte délku podle výkresu, odstraňte ostré hrany a dokončte upevnění.
- Znovu proveřte dorazy, volný pohyb a nepřítomnost kolize ramene, sloupku a křídla.

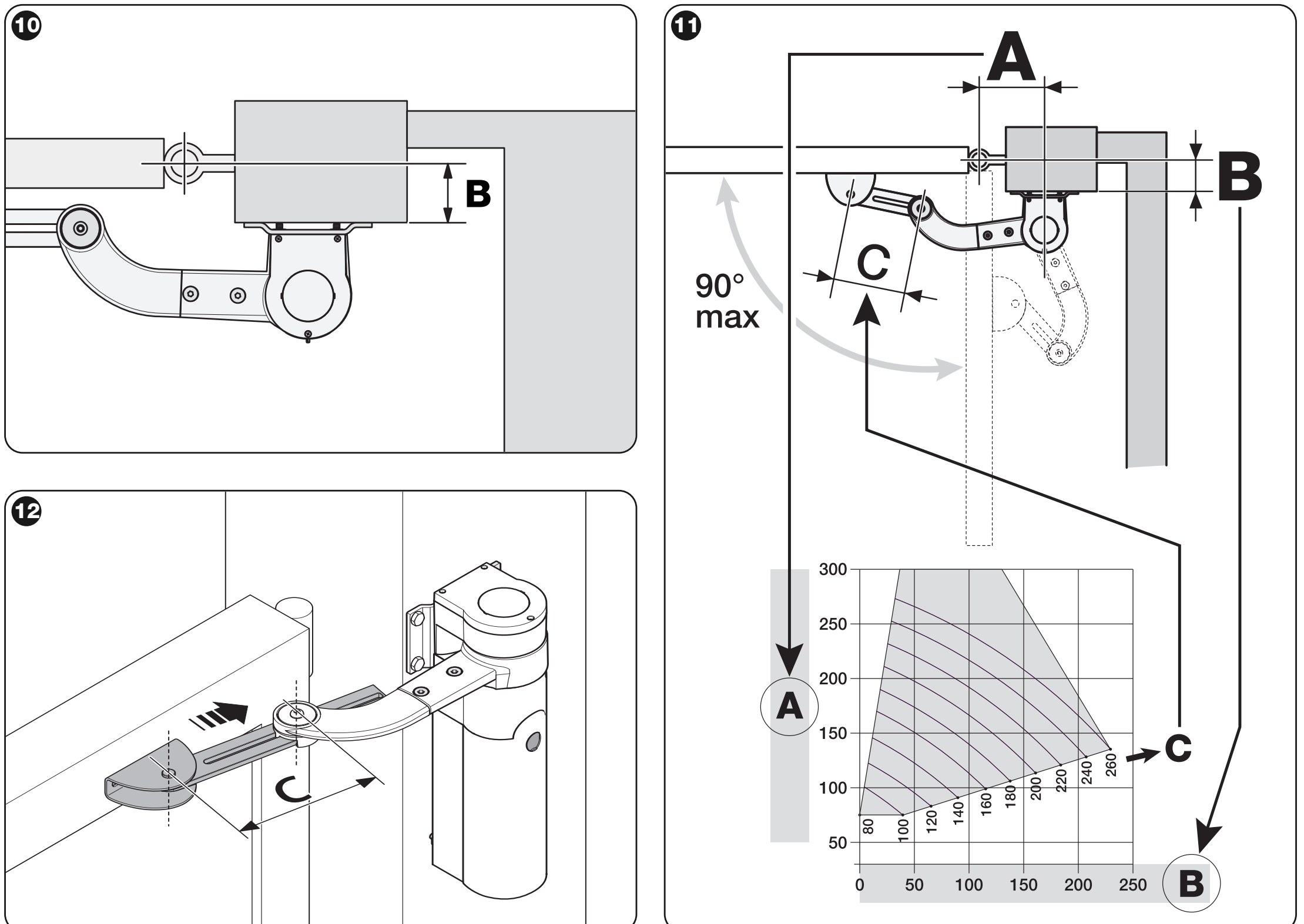

WALKY: rozměry A, B a C a graf pro zkrácené rameno s otevřením do 90°

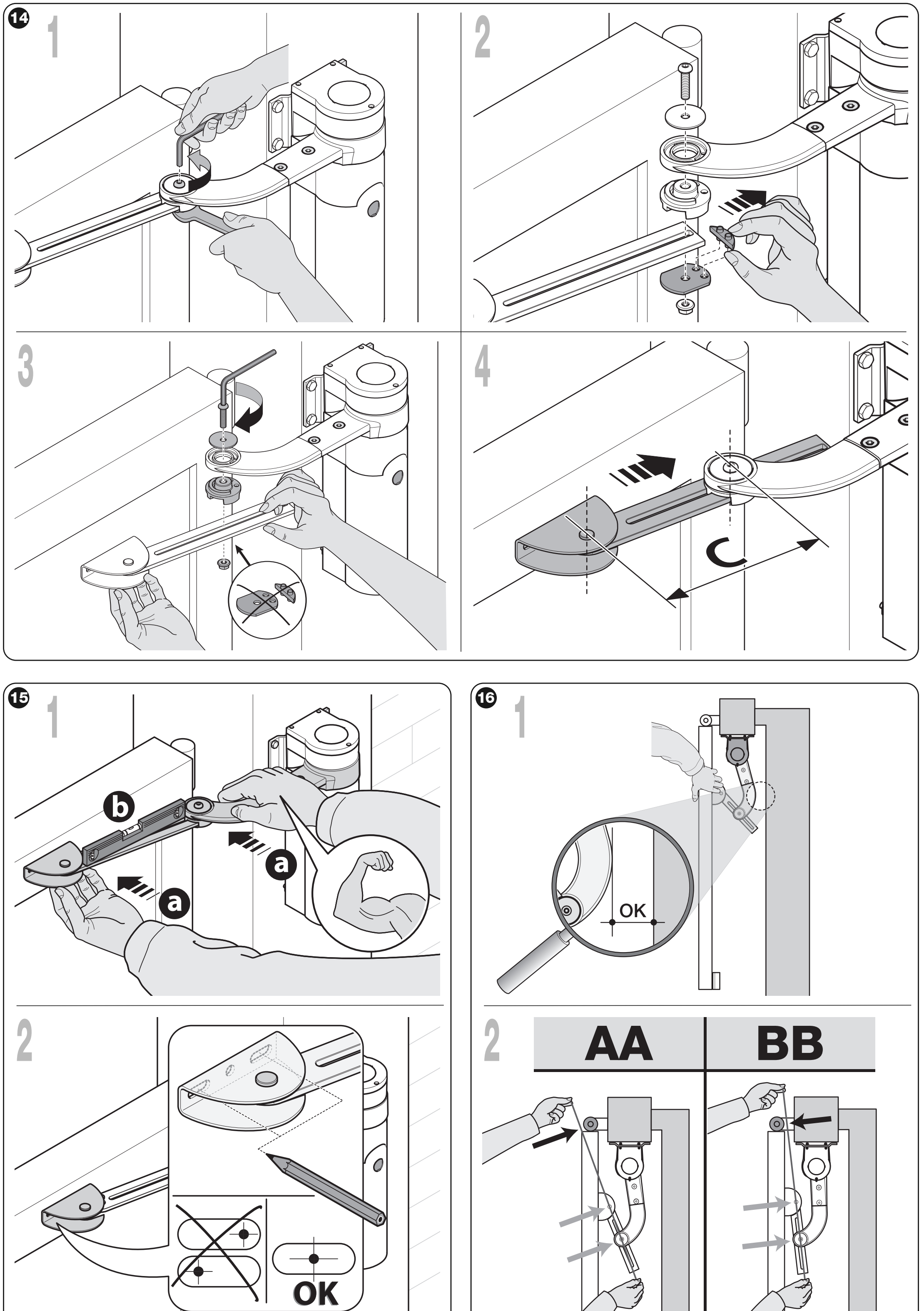

WALKY: nastavení C a kontrola osy závěsu v polohách AA a BB

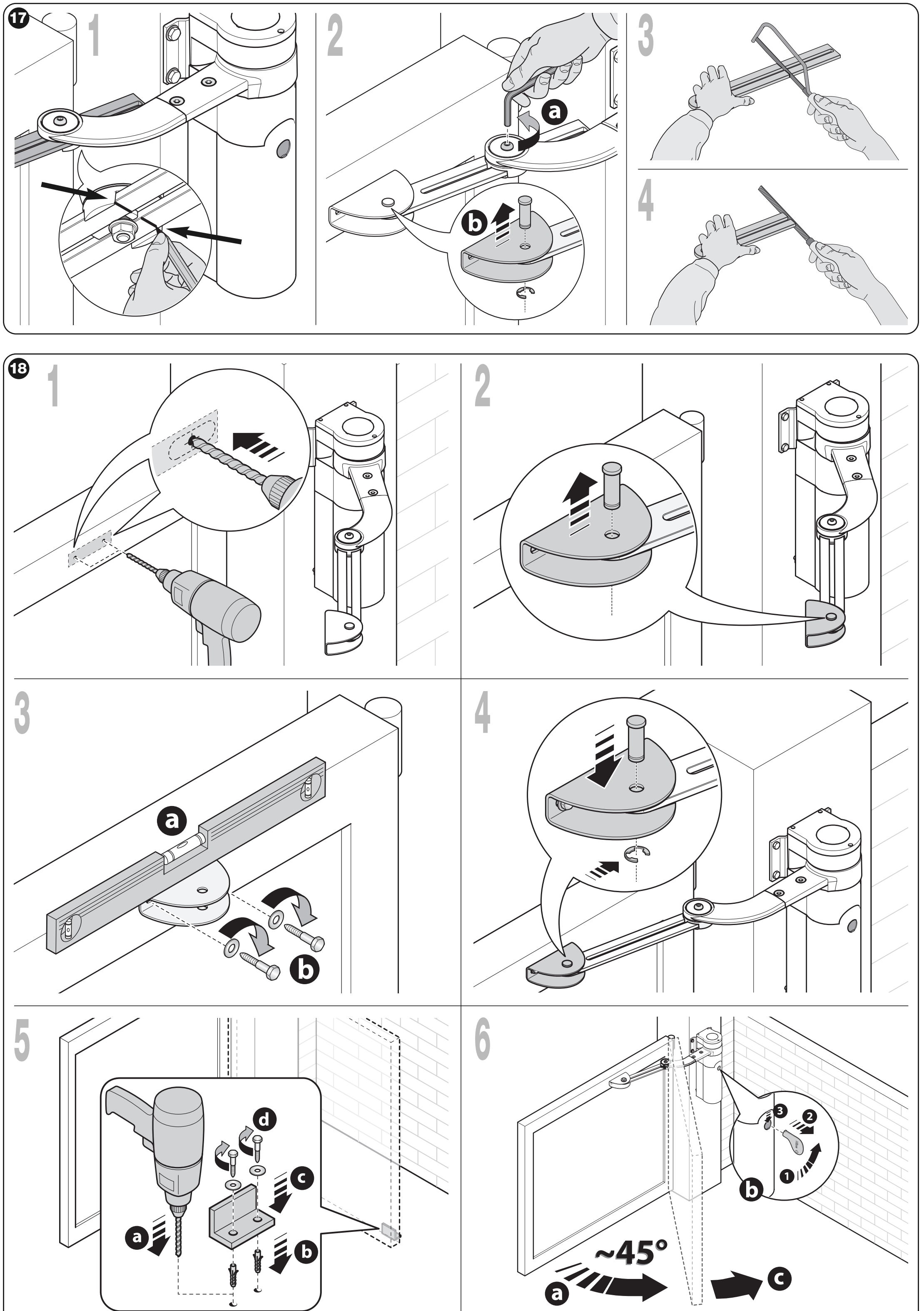

WALKY: zkrácení a dokončení montáže ramene po ověření geometrie
Zapojení řídicí jednotky WLA1
Motor WL1024C obsahuje řízení WLA1 i síťový napájecí modul. Oddělte síťové a signální kabely, použijte průchodky, těsnění a všechny šrouby krytu. Kabely nesmí bránit pohybu krytu ani překrývat LED.
Kabeláž a maximální délky
| Vedení | Kabel / maximální délka |
|---|---|
| Síť 230 V AC | 3 × 1,5 mm² / 30 m. Nad 30 m použijte 3 × 2,5 mm² a ochranné uzemnění při automatizaci. |
| Elektrický zámek ELS | 2 × 1 mm² / 6 m. |
| BlueBUS | 2 × 0,5 mm² / 20 m; mezi 20–40 m použijte 2 × 1 mm². |
| Klíčový spínač | 2 vedení 2 × 0,5 mm² / 50 m; možné jedno vedení 4 × 0,5 mm². |
| Druhý motor WL1024 | 3 × 1,5 mm² / 6 m. |
| Anténa | RG58 / nejvíce 20 m; doporučeno méně než pět m. |
Síťové napájení a uzemnění
Fázi L a nulový vodič N připojte podle štítku napájecího modulu. Ochranný vodič PE patří do označeného uzemňovacího úchytu. Odpojovací prvek musí umožnit bezpečné odpojení celé automatizace; baterii odpojte zvlášť.

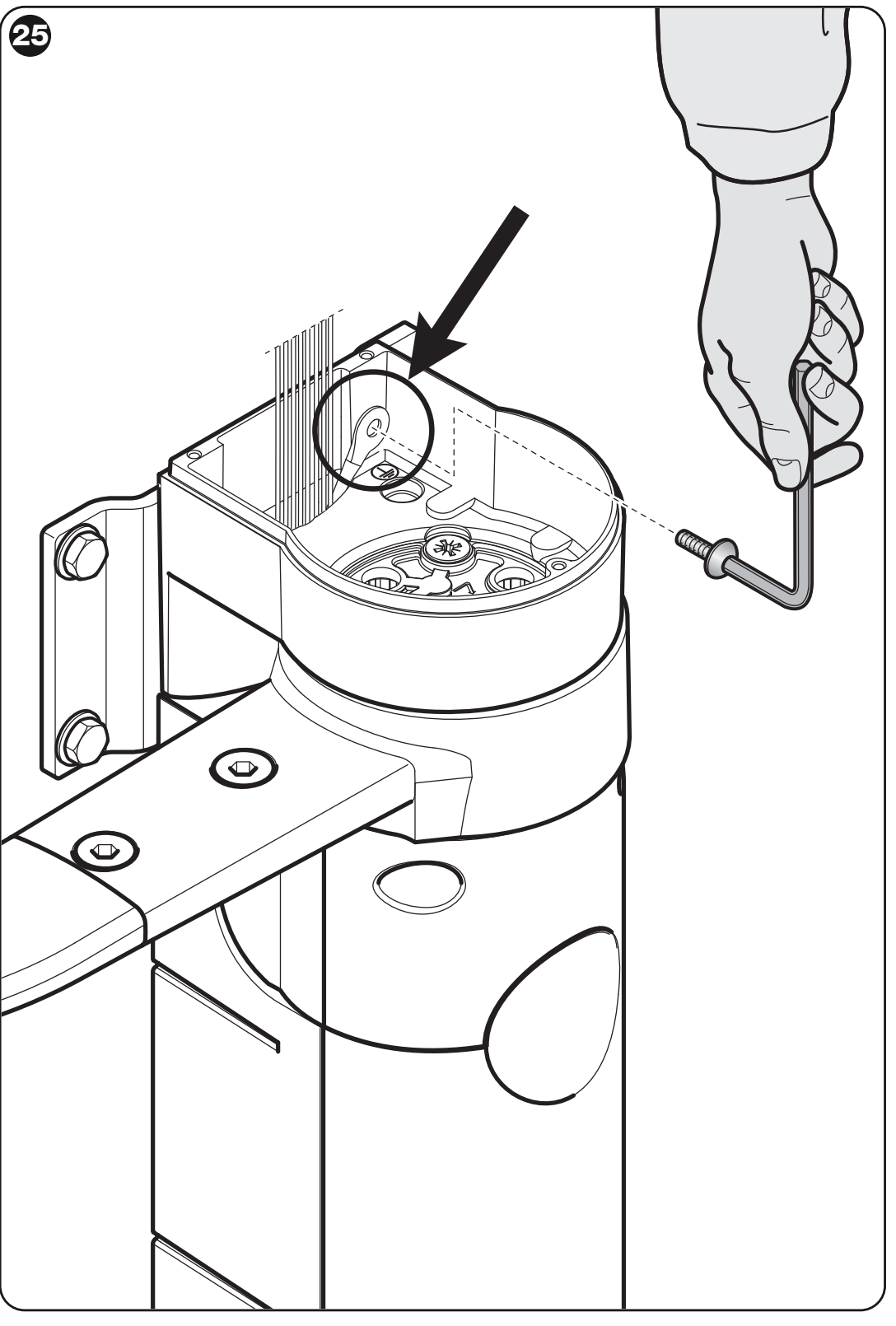

WALKY: přístup k síťovému modulu a ochrannému uzemnění
Orientace na desce WLA1

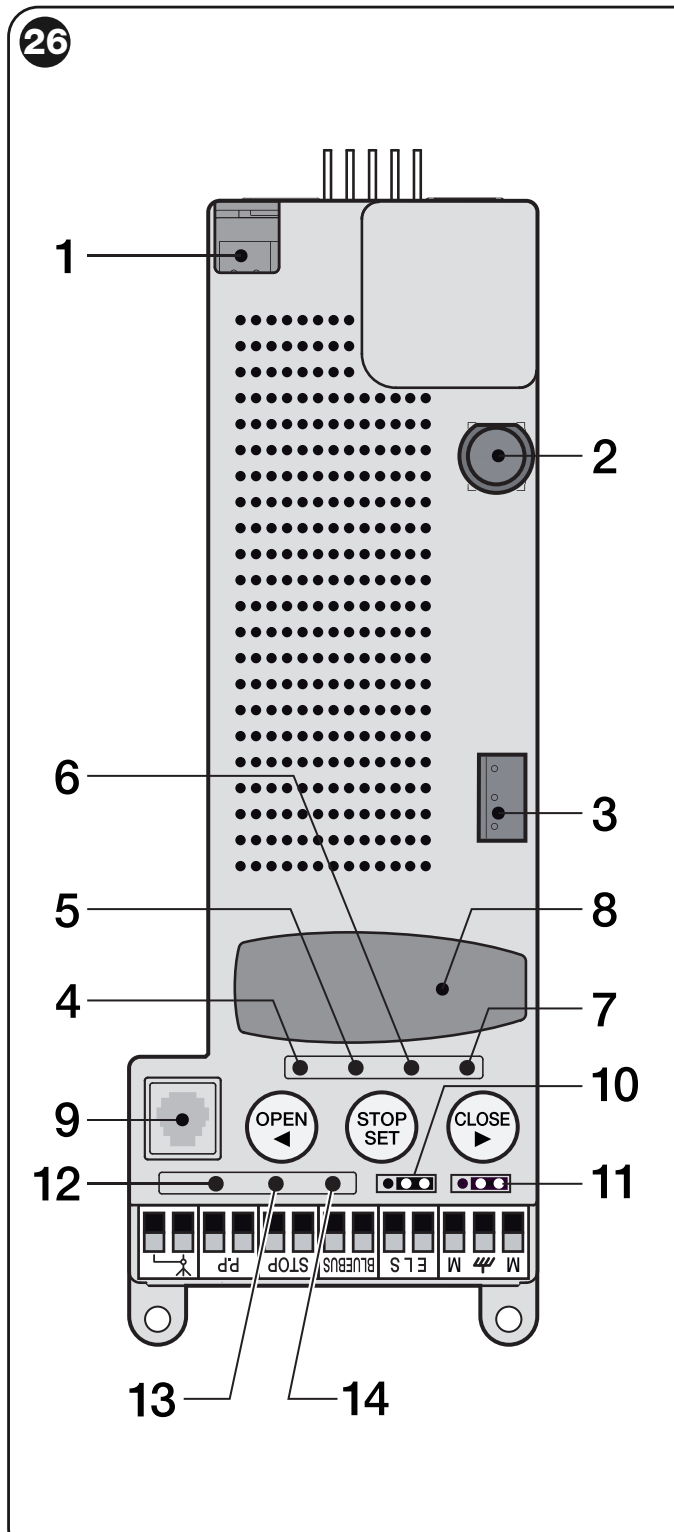

WLA1: konektory, mostíky JA/JB, tlačítka a LED; čísla odpovídají tabulce
| Číslo v obrázku | Prvek |
|---|---|
| 1 / 2 / 3 | Konektor baterie nebo Solemyo / pojistka / konektor motoru. |
| 4 / 5 / 6 / 7 | Programovací LED L1 / L2 / L3 / L4. |
| 8 / 9 | Zásuvka přijímače SM / rozhraní BusT4. |
| 10 / 11 | Mostíky JA / JB pro sestavu brány. |
| 12 / 13 / 14 | LED P.P. / STOP / BlueBUS. |
Svorky a polarita příslušenství
| Svorka / konektor | Použití |
|---|---|
| BlueBUS | Dvouvodičové napájení a komunikace kompatibilních zařízení, bez polarity. Nejde o univerzální 24V výstup. |
| P.P. | Beznapěťový NO kontakt pro krokování; samotný kontakt nemá polaritu. |
| STOP | Naučený bezpečnostní vstup NO, NC nebo 8,2 kΩ. Změna klidového stavu zastaví pohyb a způsobí krátkou reverzaci. |
| Pomocné + / − | Plus (+) je vyznačená levá svorka P.P., mínus (−) vyznačená levá svorka STOP v orientaci detailu níže. Při síti nebo Solemyo 18–31 V DC; při PS424 přibližně 11–14 V DC, spolu nejvíce 200 mA. Zůstává aktivní i při stand-by. |
| ELS | Výrobně elektrický zámek 12 V AC, max. 15 VA; střídavé napětí nemá plus/mínus. Jiný režim vyžaduje nastavení Oview. |
| FLASH na napájecím modulu | WLT nebo 12 V DC lampa do 21 W; určený konektor a funkce majáku. Nezaměňovat s ELS ani pomocným napájením. |
| SM / BusT4 | Zásuvný přijímač / servisní rozhraní; nikoliv napájecí svorky příslušenství. |
| Anténa | Signál a stínění koaxiálního kabelu; nikoliv napájení +/−. |

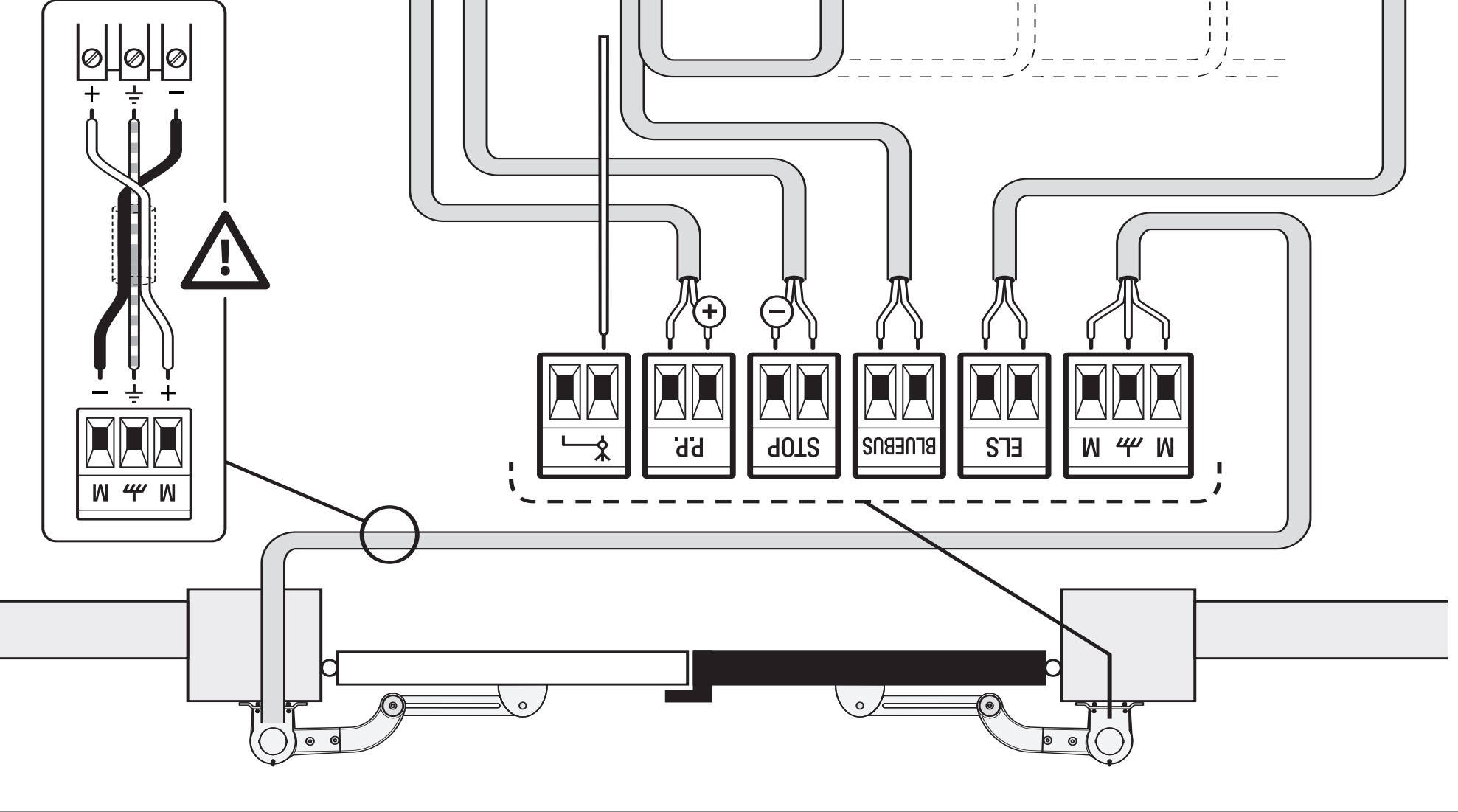

WLA1: detail svorek P.P., STOP, BlueBUS, ELS a druhého motoru

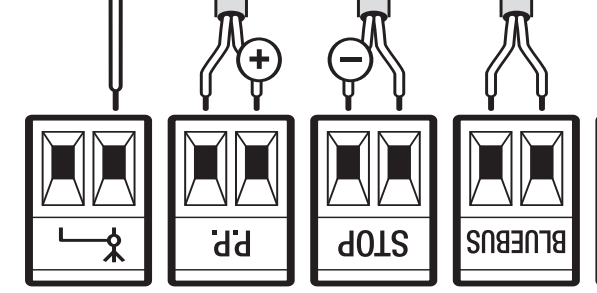

WLA1: pomocné plus na P.P. a mínus na STOP; orientace podle detailu
Druhý motor WL1024
Motor bez řízení NICE WL1024 připojte na určenou trojpólovou motorovou svorkovnici. Dva krajní vodiče jsou motorové, střední svorka se symbolem uzemnění je PE, nikoliv mínus. Na výstupu motoru se polarita mění podle směru; není zdrojem pro příslušenství. Integrovaný motor se připojuje vlastním konektorem, který má jedinou správnou orientaci. Před učením nastavte JA/JB podle celé sestavy.
Fotobuňky BlueBUS a adresy
NICE EPMB připojujte paralelně na BlueBUS dvěma vodiči bez polarity. Na TX a RX jednoho páru musí být stejné můstky; každý pár má jinou adresu. Po každé změně zopakujte učení zařízení. Reléové fotobuňky se nepřipojují přímo na BlueBUS.
| Adresa | Funkce na WALKY |
|---|---|
| FOTO / FOTO II | Páry aktivní při zavírání; zastaví a obrátí pohyb. |
| FOTO 1 / FOTO 1 II | Páry aktivní při otevírání i zavírání. |
| FOTO 2 / FOTO 2 II | Páry aktivní při otevírání; zastaví a obrátí pohyb. |
| FA1 / FA2 | Povel k otevření; nikoliv náhrada ochranného páru. Na podporovaném TX i RX se přeruší můstek A. |
| Kapacita BlueBUS | Nejvíce 15 jednotek: až 6 bezpečnostních párů, 2 páry s funkcí otevření a 4 podporovaná povelová zařízení. |
Přesnou polohu můstků nastavte podle návodu fotobuněk EPMB pro zvolenou adresu. Polohu páru vyberte podle chráněného místa; po učení ověřte reakci každé dvojice při skutečném otevírání i zavírání.

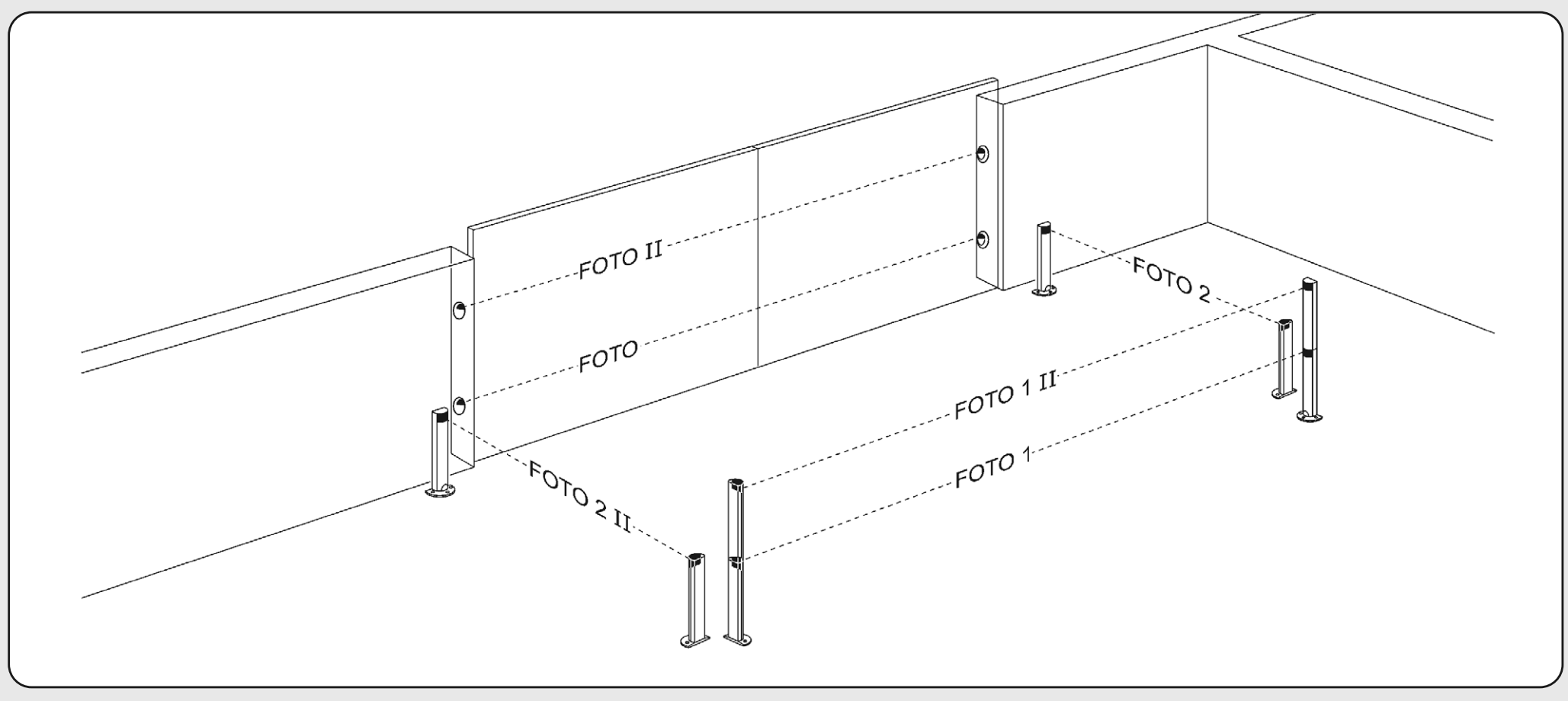

WALKY: polohy párů FOTO, FOTO II, FOTO 1, FOTO 1 II, FOTO 2 a FOTO 2 II
Adresa FOTO 3 není na WLA1 přípustná. Nepřenášejte adresování z jiného pohonu.
Bezpečnostní vstup STOP
NO kontakty se zapojují paralelně, NC do série. Dva podporované odporové přístroje 8,2 kΩ lze připojit paralelně; při větším počtu se použije předepsané kaskádové zapojení s jediným koncovým odporem. Smíšené NO/NC/odporové zapojení navrhuje montážník podle návodu. Centrála si klidový stav uloží při učení; po změně jej je třeba naučit znovu a odzkusit. Odporem nevyřazujte požadovanou ochranu brány.
Výstražné světlo WLT a výstup ELS
NICE WLT lze osadit na horní část WL1024C a připojit na určený konektor FLASH napájecího modulu. Během pohybu má v režimu majáku blikat 0,5 s zapnuto / 0,5 s vypnuto. WLT má také funkci doprovodného nebo soumrakového světla; vyberte požadovanou funkci podle jeho návodu.
Pokud se WLT montuje samostatně mimo pohon, připojuje se na ELS, jehož funkci je třeba změnit přes Oview. Výrobní ELS je výstup pro zámek, nikoliv pro maják. Konektor WLT neotáčejte a polaritu neurčujte podle P.P./STOP.
| Zvolená funkce | Elektrický limit výstupu |
|---|---|
| Elektrický zámek | 12 V AC / nejvíce 15 VA, bez polarity. |
| Maják | WLT nebo 12 V DC lampa / nejvíce 21 W. |
| Jiná lampa nebo relé | Při síti 24 V DC −30 % / +30 %, max. 4 W; při PS424 12 V DC −10 % / +25 %, max. 4 W. Nastavení a kompatibilitu ověřte před připojením. |
Záložní baterie PS424
NICE PS424 není automaticky součástí motoru. Připojte ji do určeného konektoru až po dokončení montáže, učení a zkoušek. Při výpadku se sníží napětí pomocného výstupu. Počet pohybů závisí na bráně, odběru a stavu baterie.

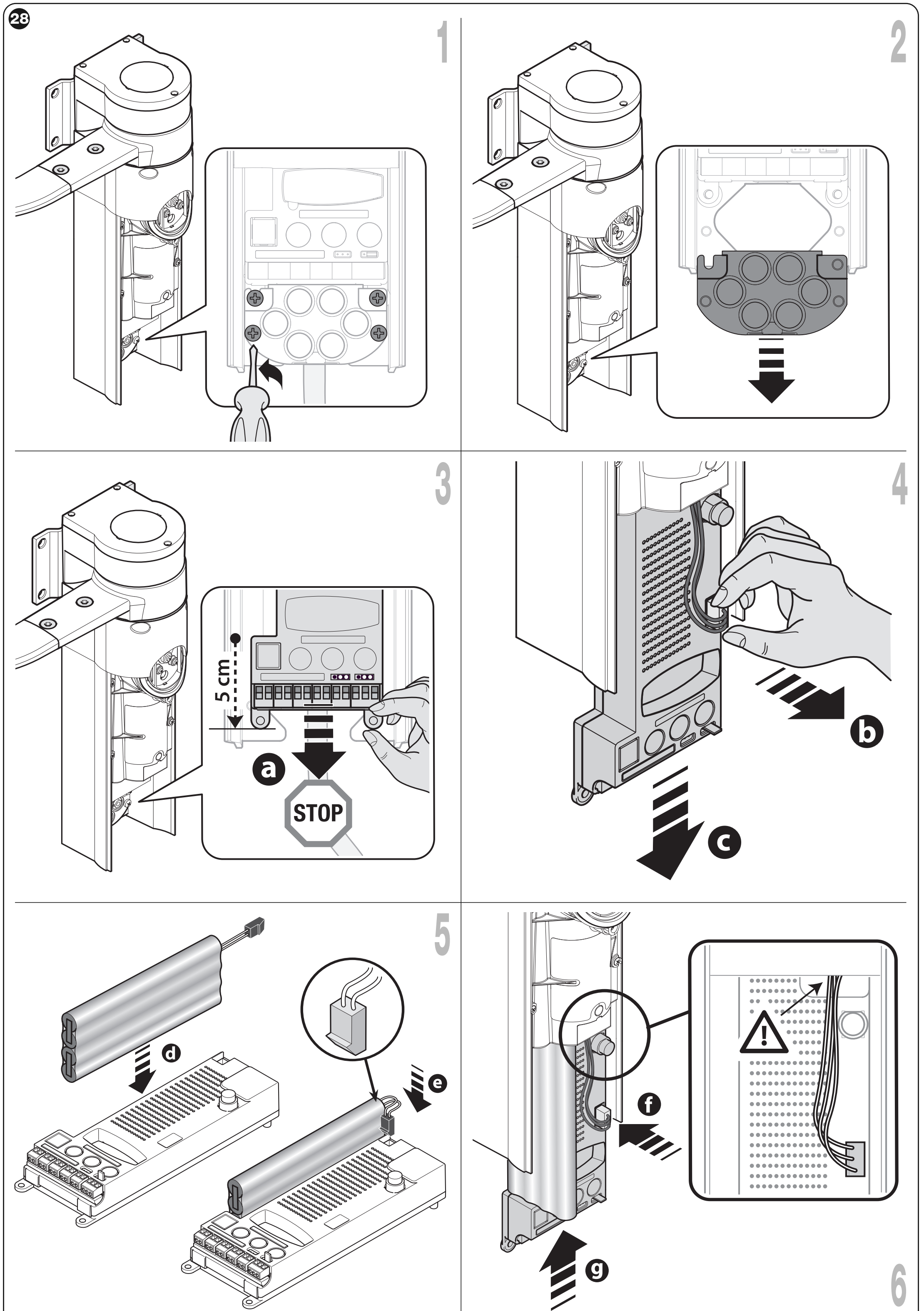

WALKY: zásuvný přijímač SM a osazení záložní baterie PS424
Solemyo a servisní rozhraní
NICE Solemyo používá stejný určený konektor jako záložní napájení. Při Solemyo nesmí být současně připojeno síťové napájení. Snížení odběru a solární sestavu nastavte podle systému. Oview se připojuje na BusT4; umožňuje další nastavení a diagnostiku. Nastavení Stand-by BlueBUS přes L4 není totožné s funkcí Stand-by All přes Oview.
První spuštění a učení
Prostor brány uzavřete pro osoby. Po zapnutí má BlueBUS blikat jednou za sekundu, fotobunky TX/RX mají signalizovat činnost a maják v klidu nesvítí. Při nesprávném stavu odpojte napájení a prověřte zapojení. Učení není bezpečnostní zkouška.
1. Naučení BlueBUS a STOP
- Podržte OPEN + STOP/SET přibližně tři s.
- Pusťte při rychlém blikání L1 a L2.
- Počkejte na dokončení. STOP LED má svítit, L1/L2 zhasnou; L3/L4 mohou začít blikat jako výzva k učení poloh.
Učení proveďte i bez připojeného příslušenství. Opakujte ho po každém přidání nebo odebrání zařízení.
2. JA / JB podle sestavy a pořadí křídel
Před učením zvolte z obrázku přesnou sestavu: poloha motoru s řízením, jedno nebo dvě křídla a případné překrytí křídel. Černý blok označuje řídicí jednotku, šipka překrývající křídlo. Mostíky JA/JB nastavte přesně podle odpovídajícího řádku; nevybírejte polohu pouze podle označení „levý motor“ bez orientace obrázku.

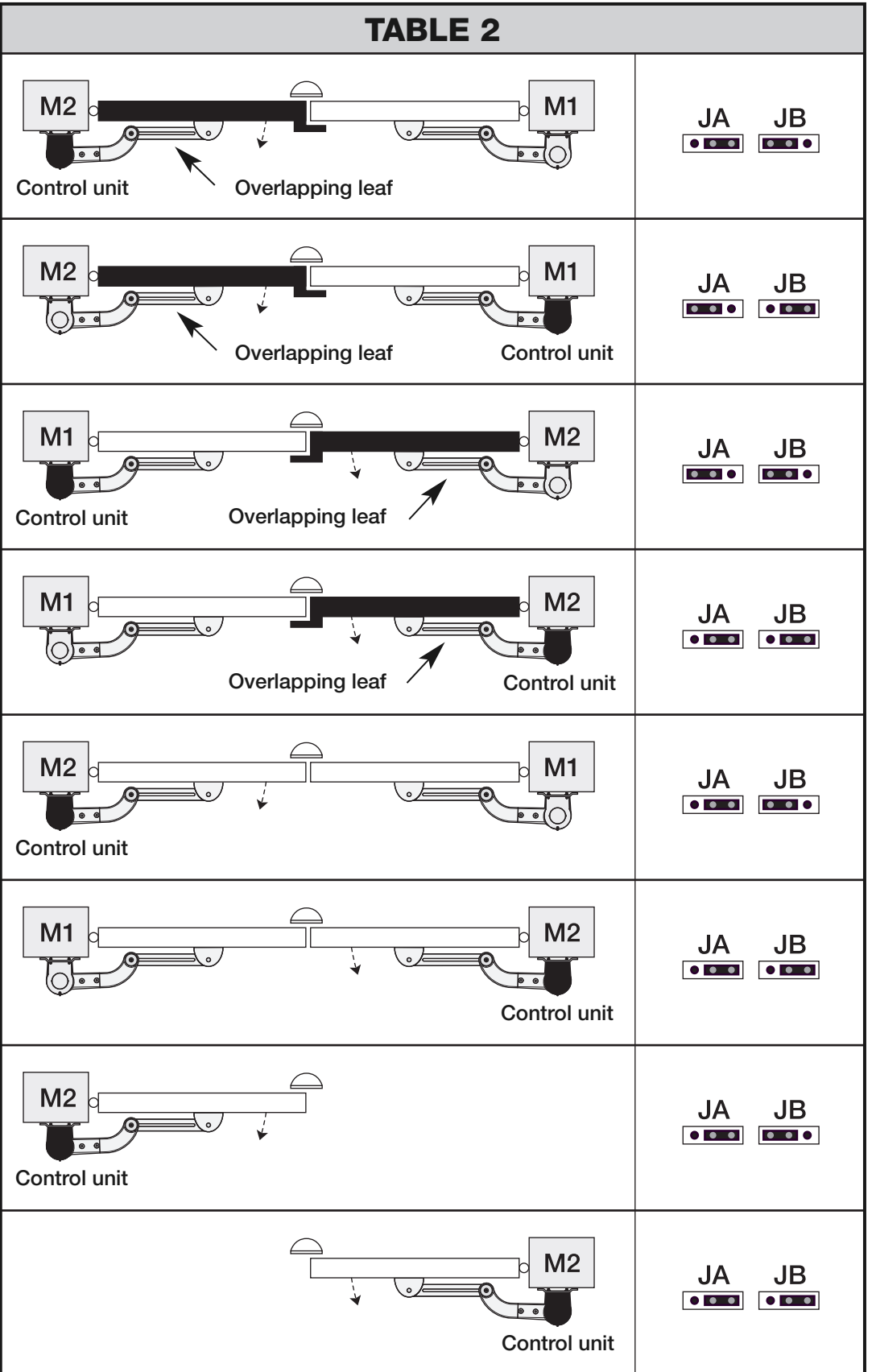

WALKY: osm sestav brány a odpovídající polohy mostíků JA a JB
3. Naučení mechanických dorazů
- Prověřte pevné dorazy při otevření i zavření. Odblokujte motory, dejte křídla přibližně do poloviny dráhy a opět je zajistěte.
- Podržte STOP/SET + CLOSE přibližně tři s; při rychlém blikání L3/L4 pusťte.
- Sledujte pořadí: pomalé zavření M1, pomalé zavření M2, pomalé otevření M2 i M1, úplné rychlé zavření obou. Při jednom motoru se provede příslušná jednokřídlová sekvence.
- Pokud první pohyb nevede k zavření nebo zavírání nezačne M1, zastavte libovolným tlačítkem. Při odpojeném napájení zkontrolujte JA/JB a případně polaritu motorových vodičů WL1024.
- Úspěšné dokončení potvrdí zhasnutí L3/L4. Při zásahu fotobunky, povelu nebo jiného zařízení se učení přeruší a musí se zopakovat celé.
Potom proveďte několik úplných otevření a zavření. Ověřte rozběh, běžnou rychlost, zpomalení, zastavení na dorazech a bezpečnostní zkoušky.
Programování WLA1 – čtyři LED L1 až L4
OPEN otevírá, CLOSE zavírá a STOP/SET zastavuje; při nastavování OPEN/CLOSE vybírají LED. Změna síly nebo rychlosti vyžaduje nové ověření pohybu a nárazových sil. Silou nekompenzujte chybu závěsů.
Úroveň I – funkce ON / OFF
- Podržte STOP/SET přibližně tři s a pusťte při blikání L1.
- OPEN/CLOSE zvolte LED funkce.
- Krátce stiskněte SET. Krátké blikání znamená OFF, dlouhé ON.
- Po 10 s bez stisknutí se režim ukončí a změny se uloží.
| LED – funkce | Chování a výrobní stav |
|---|---|
| L1 – Automatické zavírání | ON: po otevření zavře po čase II/L1. OFF: čeká na povel. Výrobně OFF. |
| L2 – Zavřít po fotobunce | ON: při zásahu fotobunky během otevření nebo zavření zkrátí pauzu na 5 s. Pokud bylo automatické zavírání vypnuté a fotobunka zasáhne během zavírání, aktivuje zavření po naprogramované pauze. OFF: tato funkce se nepoužije. Výrobně OFF. |
| L3 – Vždy zavřít | ON: po návratu napájení při otevřené bráně zavře po 5 s předblikání. OFF: po návratu sítě ponechá bránu v původním stavu. Výrobně OFF. |
| L4 – Stand-by BlueBUS | ON: minutu po pohybu vypne BlueBUS a běžné LED; BlueBUS bliká pomalu. Nový povel obnoví provoz s krátkým zpožděním. OFF: bez tohoto úsporného režimu. Výrobně OFF. |
Úroveň II – nastavitelné parametry
- SET podržte přibližně 3 s, pusťte při blikání L1 a OPEN/CLOSE vyberte vstupní LED parametru.
- Podržte SET a počkejte přibližně 3 s na rozsvícení aktuální hodnotové LED.
- Se stále stlačeným SET zvolte hodnotu OPEN/CLOSE.
- SET pusťte a počkejte 10 s. Tučné hodnoty jsou výrobní nastavení.
| Vstupní LED – název a popis | LED nastavení – hodnota |
|---|---|
| L1 – Čas pauzy Účinné při automatickém zavírání ON. | L1 – 5 s L2 – 30 s L3 – 60 s L4 – 120 s |
| L2 – Krokování P.P. Pořadí povelů vstupu a rádia. | L1 – Otevřít – stop – zavřít – stop L2 – Otevřít – stop – zavřít – otevřít L3 – Otevřít – zavřít – otevřít – zavřít L4 – Kondominium |
| L3 – Rychlost motorů Rychlost běžného pohybu. Po změně ověřte pohyb a bezpečnost. | L1 – Pomalá L2 – Střední L3 – Rychlá L4 – Velmi rychlá |
| L4 – Síla motorů Nastavuje oba motory; po změně přeměřit nárazové síly. | L1 – Úroveň 1 – minimální L2 – Úroveň 2 L3 – Úroveň 3 L4 – Úroveň 4 – maximální |
Při kondominiovém režimu II/L2 → L4 se během otvírání ignorují P.P. a Otvor; Zatvor obrátí pohyb. Během zavírání P.P. a Otvor obrátí pohyb na otevření, Zatvor se ignoruje. Vstupní LED parametru nezaměňujte s LED nastavené hodnoty.
Přijímač a dálkové ovladače
Rádio se osazuje do zásuvky SM při odpojené síti i baterii. Před párováním zkontrolujte typ osazeného přijímače a kódování ovladače. Výbava samostatného motoru a hotové sady se může lišit.
Pro NICE OXIBD vyberte kompatibilní ovladač, například NICE MYGO4. Existující SMXI nebo OXI může používat jiné kódování. Shodná frekvence 433,92 MHz nestačí.
| Režim | Povely |
|---|---|
| Režim 1 | Výstup 1 – krokování; 2 – částečné otevření 1; 3 – otevření; 4 – zavření. |
| Režim 2 | Jedno tlačítko se uloží na zvolený podporovaný povel. Rozšířené povely vyžadují kompatibilní přijímač. |
Párování, vymazání tlačítka a rádiové paměti proveďte podle návodu osazeného přijímače OXIBD. Reset WLA1 rádiovou paměť zásuvného přijímače nenahrazuje. Anténu OXIBD připojte podle jeho anténního konektoru.
Diagnostika – co zkontrolovat při poruše
Maják opakuje krátkou sérii záblesků po přestávce 1 s. Spočítejte záblesky v jedné sérii; až poté hledejte příčinu. Bezpečnostní prvek nevyřazujte přemostěním.
| Záblesky | Příčina a řešení |
|---|---|
| 1 | BlueBUS nesouhlasí s naučeným stavem. Zkontrolovat kabely, zařízení a adresy; po změně zopakovat učení. |
| 2 | Fotobunka blokuje pohyb: odstranit překážku, vyčistit a zarovnat optiku. |
| 3 | Zvýšený odpor nebo zásah omezení síly: prověřit závěsy, rameno a volnou dráhu; odzkoušet síly. |
| 4 | STOP změnil stav: prověřit bezpečnostní zařízení a zapojení. |
| 5 | Chyba vnitřních parametrů: počkat alespoň 30 s, zkusit povel; při trvání odpojit napájení a kontaktovat odborný servis. |
| 6 | Překročený počet pohybů: počkat několik minut na uvolnění provozního limitu. |
| 7 | Elektrická chyba: počkat alespoň 30 s; při trvání odborník odpojí všechny zdroje a prověří desku/kabely. |
| 8 | Trvalý povel blokuje jiný: prověřit zaseknutý spínač nebo časový kontakt P.P. |
| 9 | Elektronicky zablokovaná automatizace: vyžaduje povel k odblokování; nejedná se o ruční odblokování klíčem. |
| LED v klidu | Význam |
|---|---|
| BlueBUS 1× za sekundu | Běžný provoz; 2 rychlé záblesky potvrzují změnu vstupu nebo přijatý povel. |
| BlueBUS zhasnutá / trvale svítí | Zkontrolovat napájení, pojistku a jednotku; v režimu stand-by se signalizace mění. |
| STOP svítí | Naučený bezpečnostní vstup je v klidovém stavu. |
| STOP zhasnutá | Prověřit bezpečnostní vstup; jeho stav nesouhlasí s naučeným. |
| L1 + L2 pomalu blikají | Je třeba naučit zařízení. |
| L3 + L4 pomalu blikají | Je třeba naučit koncové polohy. |
Nouzový pohyb s držením povelu
Při poruše bezpečnostního zařízení použijte přednostně ruční odblokování. Montážník může pod dohledem použít režim s držením: odešle povel, do 3 s ho zopakuje a drží; přibližně po 2 s brána jede pouze během držení. Prostor musí být volný a celá brána viditelná. Nejedná se o náhradu opravy bezpečnostního prvku.
Ruční odblokování při výpadku proudu
Odblokujte pouze stojící bránu. Při mechanické poruše, nebezpečném pohybu nebo silném větru nejprve křídlo bezpečně zajistěte.
- Nadzvedněte kryt odblokování a vložte klíč.
- Otočte klíč téměř o celou otáčku ve směru hodinových ručiček. Křídlo můžete ručně posunout.
- Pro zajištění otočte klíč proti směru hodinových ručiček a jemně presuňte křídlo, dokud mechanismus nezapadne.
- Klíč vytáhněte. Odblokovací kotouč otočte o 90° proti směru hodinových ručiček, aby se otvor zakryl, a zavřete kryt.
WALKY: A – odblokování klíčem; B – opětovné zajištění převodu
Smazání paměti WLA1
Reset obnoví tovární nastavení a smaže naučené údaje jednotky. Při stojící bráně podržte OPEN + CLOSE, dokud L1 a L2 nezačnou blikat. Poté znovu proveďte učení zařízení, mechanických dorazů a bezpečnostní zkoušky. Paměť zásuvného rádiového přijímače se maže samostatným postupem přijímače.
Zkoušky před předáním brány
- Při odblokovaném pohonu prověřte celé křídlo: ruční pohyb musí být plynulý se silou menší než 390 N a po puštění musí zůstat stát. Tato zkouška není motorový moment ani přípustná nárazová síla.
- Zkontrolujte kotvy, konzoly, šrouby, čepy, pojistky a oba mechanické dorazy. Zajistěte motory.
- Otestujte otevření, zavření a STOP ze všech ovládacích zařízení, včetně pořadí a překrytí křídel.
- Otestujte každou fotobuňku a citlivou hranu samostatně při obou směrech pohybu; ověřte skutečnou reakci brány.
- Nárazové síly změří montážník měřidlem. Po změně síly, rychlosti nebo geometrie zkoušku zopakuje.
- Po úspěšných zkouškách předejte označenou bránu s pokyny k odblokování a plánem údržby. Nepřecházejte mezi pohybujícími se křídly.
Údržba a bezpečné používání
Kontrolu proveďte nejpozději každých šest měsíců nebo 20 000 manévrů, podle toho, co nastane dříve. Před zásahu odpojte síť i PS424 nebo Solemyo. Prověřujte korozi, upevnění, vůli kloubů, čepy, dorazy, kabely a odblokování. Fotobuňky čistěte a zkoušejte; po údržbě zopakujte bezpečnostní zkoušky.
Motor neopravujte zvýšením síly. Při poruše přestaňte používat automatický chod a zavolejte servis. Motor, elektroniku i baterii odevzdejte na příslušný sběrný dvůr, nikoliv do komunálního odpadu.
Technické parametry WALKY WL1024C
| Parametr | Hodnota |
|---|---|
| Motor / řízení | 24 V DC / vestavěná WLA1. |
| Síťové napájení WL1024C | 230 V AC, +10 % / −15 %, 50/60 Hz. |
| Jmenovitý síťový příkon | 120 W. |
| Rychlost | Bez zatížení 0,20–0,30 rad/s; při jmenovitém momentu 0,16–0,24 rad/s. Nikoliv metry za sekundu. |
| Limity křídla | Do 1,8 m / 180 kg podle společného grafu; max. výška 2 m. |
| Provoz | 100 úplných cyklů/den; přibližně 50 cyklů/h a souvislý chod přibližně 10 min. |
| BlueBUS | Nejvíce 15 jednotek; zapojení bez polarity. |
| Pomocné napájení | Nejvíce 200 mA; napětí a polarita P.P./STOP. |
| Krytí / teplota | IP44 při neporušeném a uzavřeném krytu; −20 až +50 °C. V chladu účinnost klesá. |
| Rozměry / hmotnost | Přibližně 90 × 125 × 385 mm / 4,8 kg. |
| Záloha / solár | NICE PS424 / NICE Solemyo podle zvoleného napájení. |

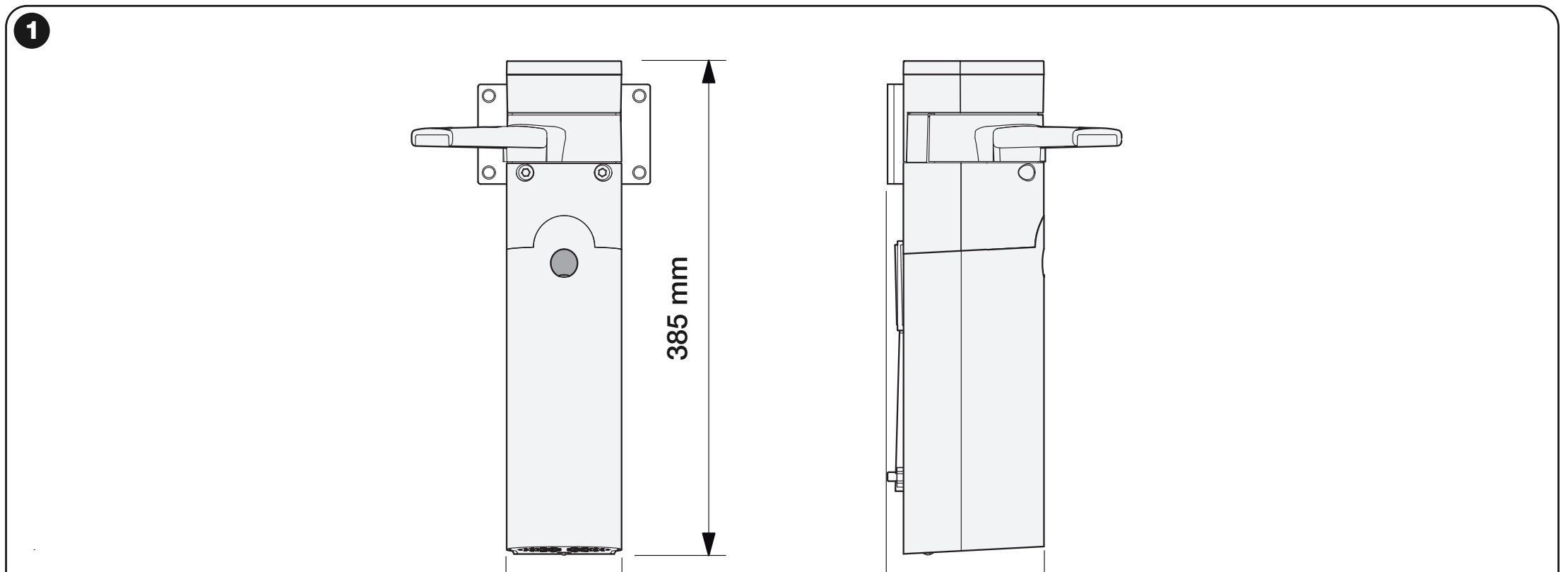

Rozměry WALKY a poloha kloubového ramene; rozměry výkresu v mm
Doplňkové parametry
| Kategorie: | Kloubové pohony |
|---|---|
| Hmotnost: | 4.8 kg |
Diskuze
Buďte první, kdo napíše příspěvek k této položce.
