NICE Walky WL1024 - pohon bez řídicí jednotky pro brány do 1,8 m/180 kg
Bez řídicí jednotky.

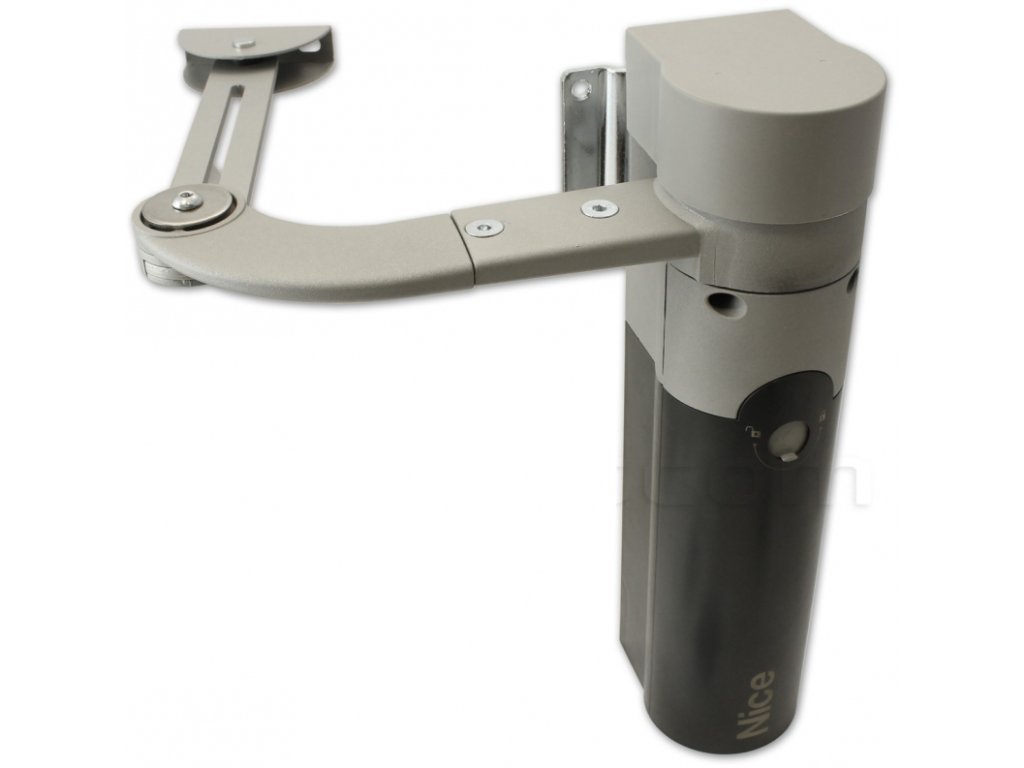

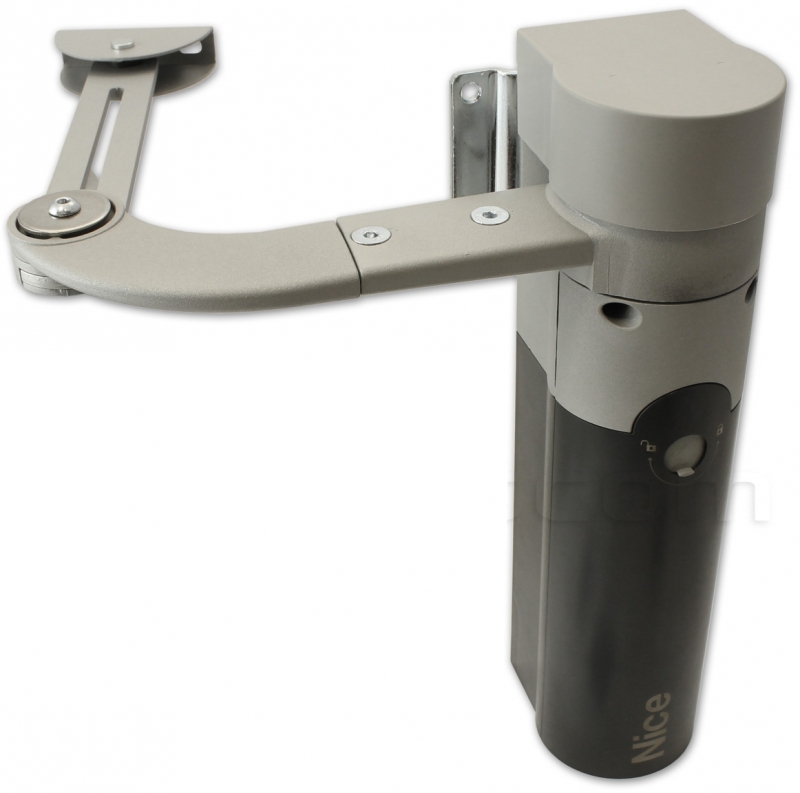

NICE WALKY WL1024 je kloubový motor 24 V DC bez řídicí jednotky. Slouží jako druhý pohon dvoukřídlové brány a připojuje se k NICE WALKY WL1024C, který obsahuje řídicí jednotku WLA1. Samotný WL1024 nemá přijímač, programovací tlačítka ani vlastní síťové napájení.
Pohon je nevratný; při výpadku napájení lze křídlo odblokovat klíčem a ovládat ručně. Délku a hmotnost křídla vybírejte společně podle grafu použití.
Řízení a kompatibilní příslušenství
Veškeré příslušenství se připojuje do WLA1 v motoru WL1024C. Do WL1024 patří pouze přívod z řídicí jednotky. Pro jednokřídlovou bránu zvolte WL1024C; pro dvoukřídlovou bránu použijte jeden WL1024C a jeden WL1024.
| Co | Proč | Typ |
|---|---|---|
| Řízení druhého křídla | Napájí a ovládá oba motory; nastavuje dráhu, sílu a rychlost motorů. | WL1024C s WLA1 Propojení motorů |
| Fotobuňky | Kontrola průjezdu; zapojení dvěma vodiči bez polarity. | NICE EPMB BlueBUS na WLA1 |
| Dálkové ovládání | Zásuvný přijímač a odpovídající ovladač; příslušenství samostatného motoru se dokupuje. | NICE OXIBD / NICE MYGO4 Nastavení ovládání |
| Výstražné světlo | Signalizuje pohyb. WLT se montuje na WL1024C a připojuje do jeho FLASH konektoru. | NICE WLT |
| Záloha při výpadku | Baterie se připojuje do WL1024C a napájí sestavu obou motorů. | NICE PS424 Připojení zálohy |
| Solární napájení | Možnost provozu bez sítě po posouzení spotřeby a podmínek místa. | NICE SOLEMYO SYKCE30 Podmínky napájení |

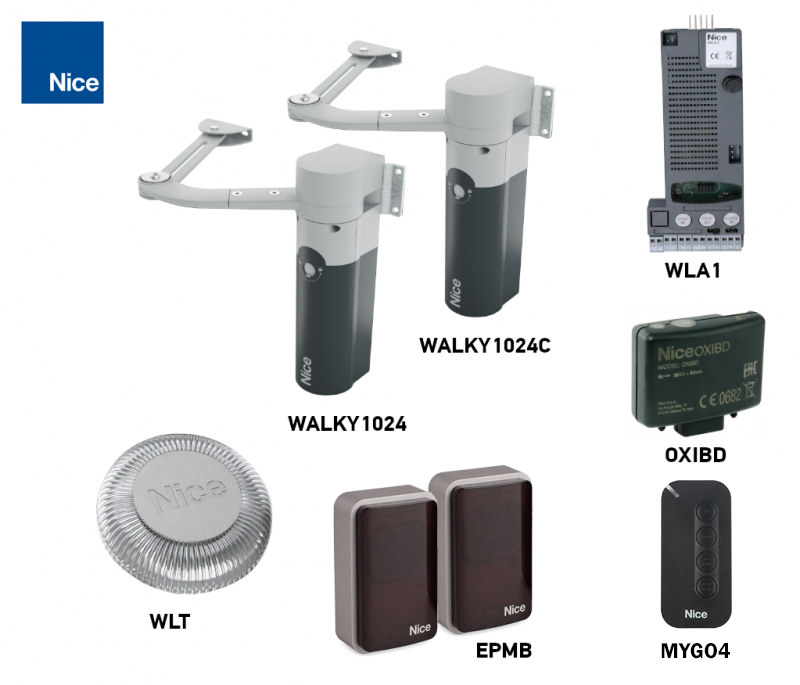

Motor, řízení nebo kompletní sada
| WL1024C | WL1024 | Dvokřídlové sady |
|---|---|---|
Motor s WLA1 Pro jedno křídlo nebo jako řídicí motor dvokřídlové brány. | Druhý motor bez řízení Tento výrobek. Připojuje se k WL1024C; samostatně bránu neovládá. | Základní sada S fotobunkami S příslušenstvím  |
Dvokřídlové sady obsahují WL1024C, WL1024, přijímač OXIBD a ovladač MYGO4. Verze s fotobunkami přidává EPMB; sada s příslušenstvím i WLT. Dva motory nezvyšují povolenou délku ani hmotnost jednoho křídla.
Balení samostatného motoru
Samostatný WL1024 obsahuje motor, kloubové rameno s upevňovacími díly, montážní konzoly a odblokovací klíče. Neobsahuje WLA1 ani rádiové ovládání; řízení zajišťuje WL1024C. Kotvy do konkrétního podkladu a pevné dorazy je třeba zajistit podle montáže.
Kdy je WALKY WL1024 vhodný
| Provedení | Použití |
|---|---|
| Plné rameno | Křídlo do 1,8 m při 100 kg; do 180 kg při 0,8 m. Úhel podle geometrie nejvíce 110°. |
| Zkrácené rameno | Křídlo do 1,6 m při 100 kg; úhel nejvíce 90°. Ostatní kombinace délky a hmotnosti podle příslušné oblasti grafu. |
| Výška křídla | Maximálně 2 m. Plná výplň a vítr zvyšují zatížení. |
| Stav brány | Plynulý ruční pohyb oběma směry, bez míst s vyšším odporem. Křídlo po povolení zůstává stát. |

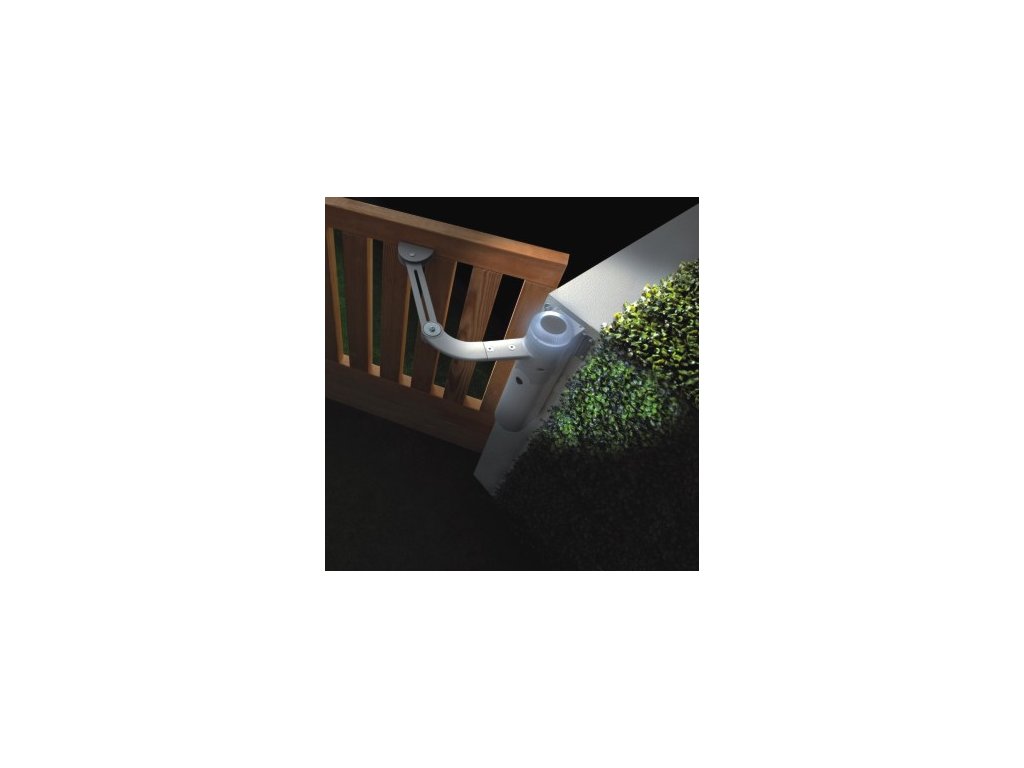

| Použití | Křídlová brána s otevíráním dovnitř a dostatečným místem pro pohyb ramene. |

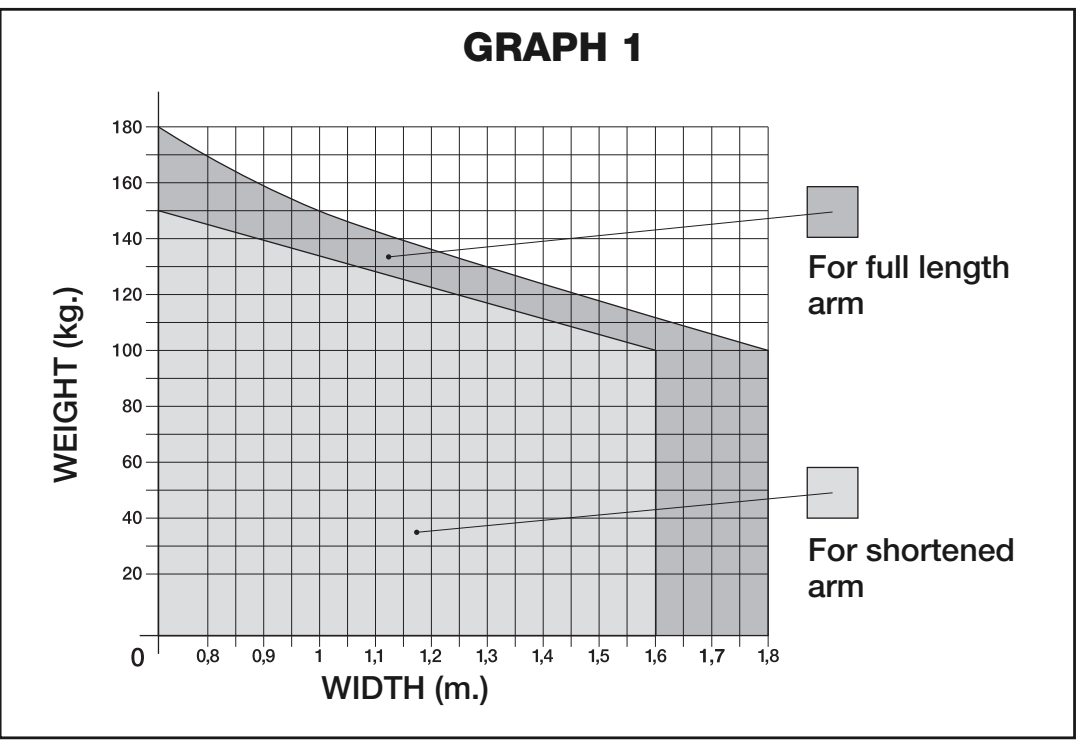

Hodnoty 1,8 m a 180 kg jsou samostatné krajní limity. V grafu je vodorovně délka křídla v metrech, svisle hmotnost v kilogramech; průsečík musí ležet v povolené šedé oblasti pro zvolenou délku ramene. Bílá oblast není přípustná.

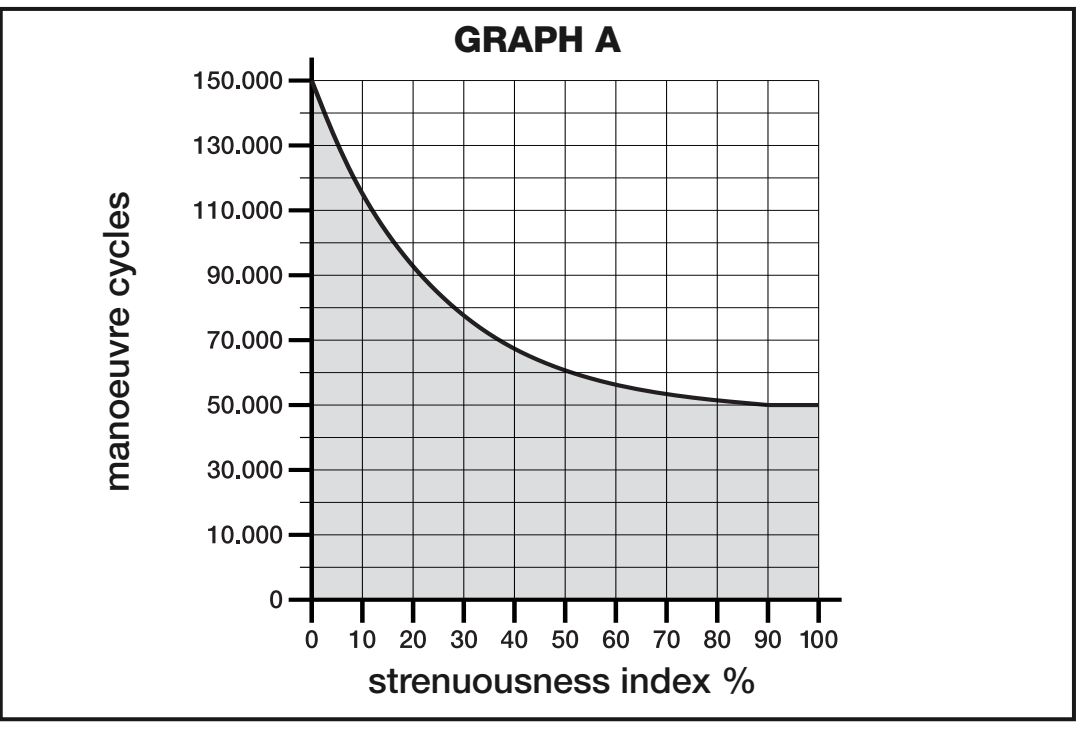

Zatížení a orientační životnost
Životnost ovlivňuje délka a hmotnost křídla, teplota, výplň a vítr. Sečtěte index pro délku a hmotnost s dalšími přítomnými vlivy. Graf ukazuje orientační počet cyklů při údržbě, nikoli záruku počtu let.
| Vliv | Plné rameno | Zkrácené rameno |
|---|---|---|
| Křídlo pod 1,2 m; nad 100 kg / pod 100 kg | 55 % / 30 % | 65 % / 50 % |
| Křídlo 1,2–1,6 m; nad 80 kg / pod 80 kg | 55 % / 40 % | 65 % / 50 % |
| Křídlo nad 1,6 m; nad 60 kg / pod 60 kg | 55 % / 40 % | Nepřípustné |
| Teplota nad 40 °C nebo pod 0 °C, případně vlhkost nad 80 % | +15 % | +15 % |
| Plná náplň | +15 % | +10 % |
| Větrné místo | +15 % | +10 % |
Při hmotnosti přesně na hranici uvedeného pásma počítejte při výběru s vyšším indexem. Při vyšším odporu pohybu nebo větru nechte vhodnost sestavy posoudit montážníkem.

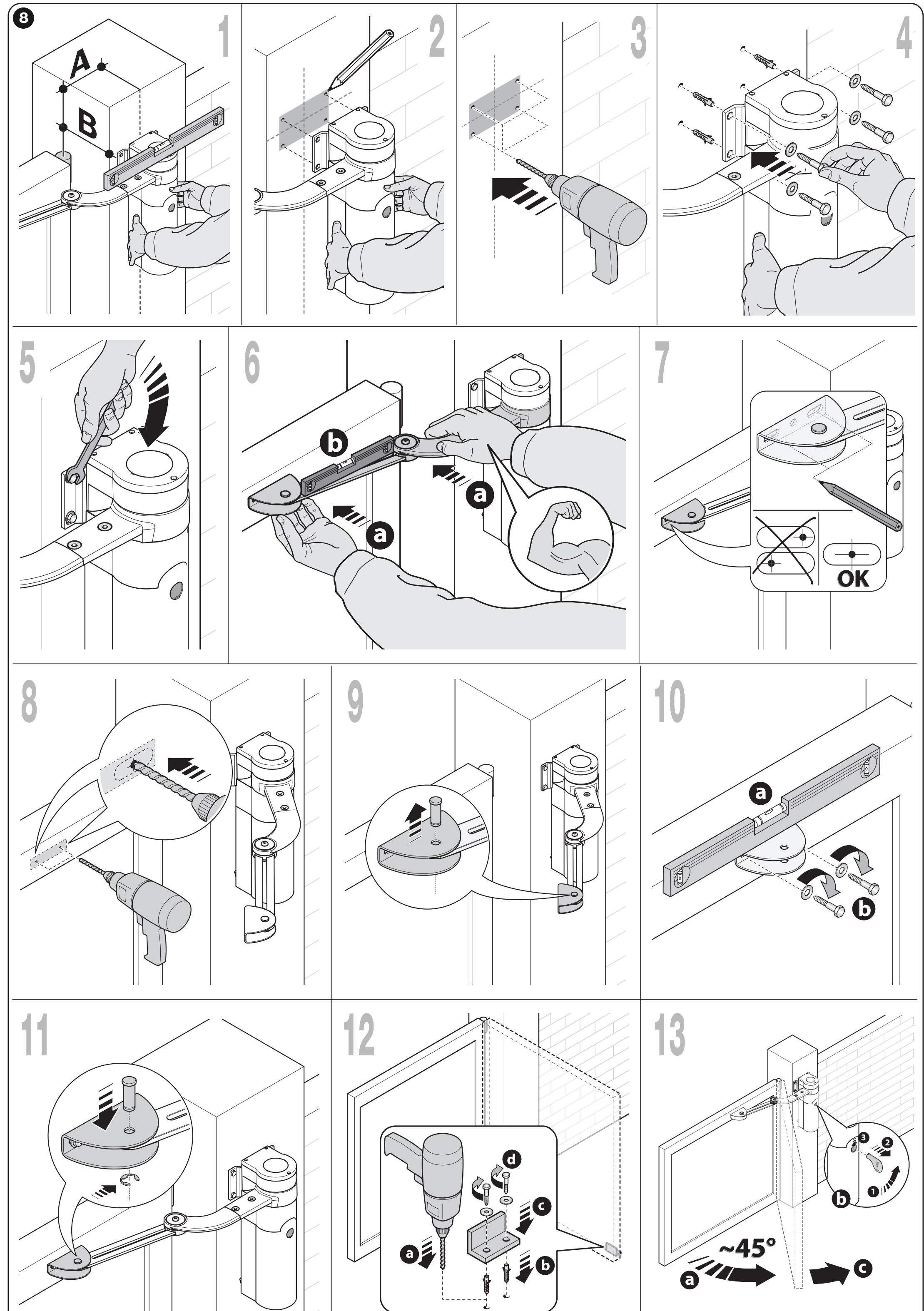

Montáž konzol a plného ramene
Montáž a elektrické zapojení svěřte odbornému montážníkovi. Před prací odpojte síť i případnou baterii nebo solární zdroj. Pohon nesmí opravovat špatně zavěšenou, poškozenou nebo zadírající bránu.

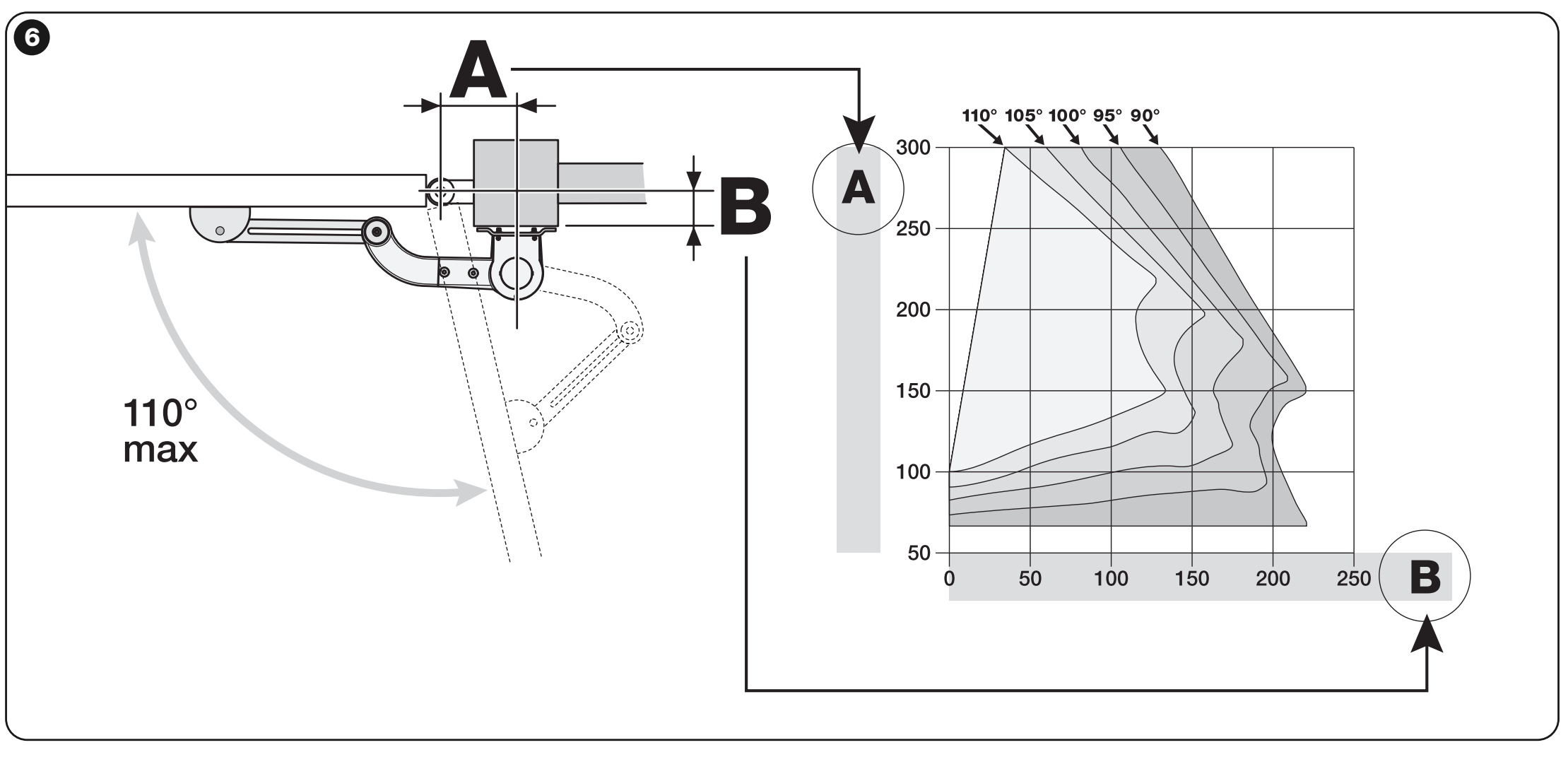

Montážní plocha, rozměry A/B a prostor E
| Podmínka | Co dodržet |
|---|---|

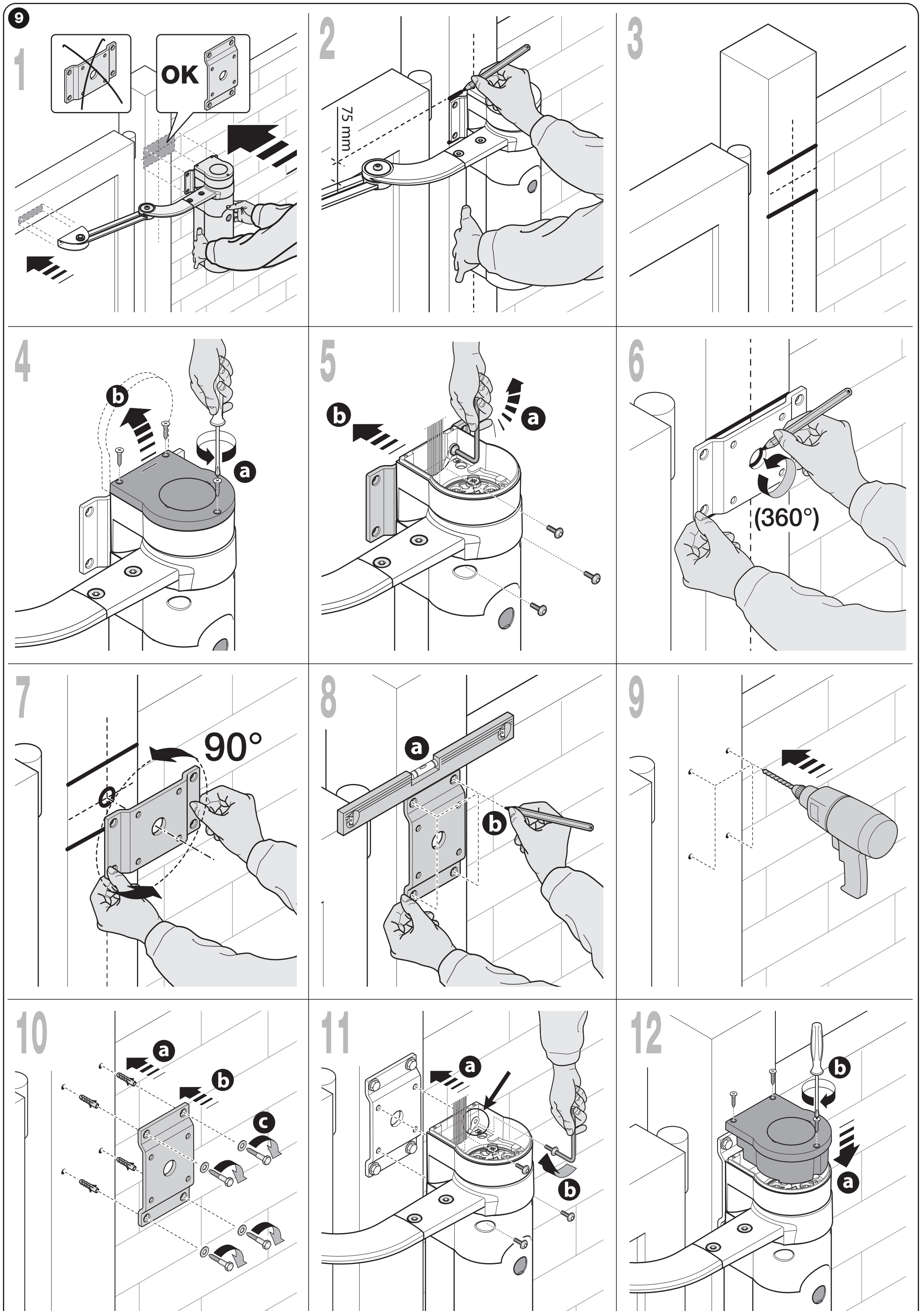

| Plocha na sloupku | Nejméně 80 mm široká pevná montážní plocha. Při šířce 80–135 mm otočte zadní upevňovací konzoli o 90° podle obrázku. |
| Poloha motoru | Svisle, s ramenem nahoru. Motor se nesmí montovat obráceně s ramenem směřujícím dolů. |
| Přední konzola | Kotvit do pevné části křídla, například nosného rámu; motor i rameno musí být vodorovně vyrovnány. |

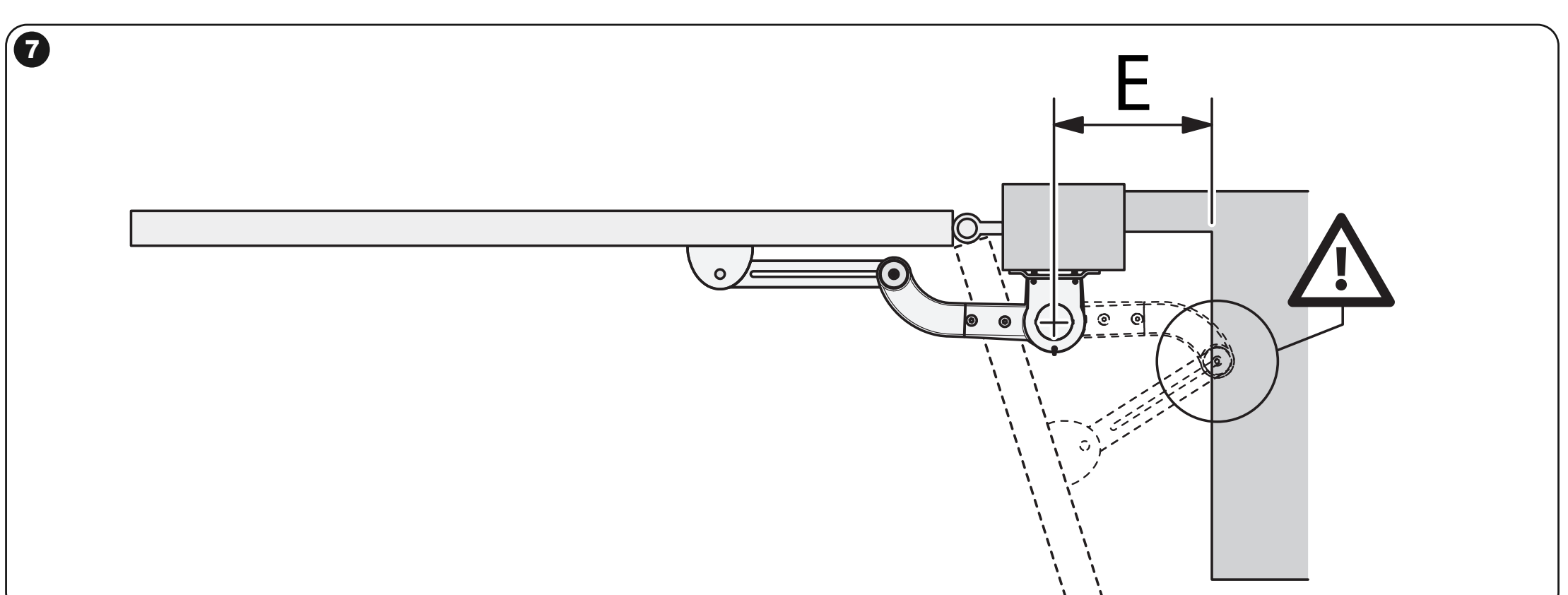

| Prostor E | 80–299 mm: rameno je třeba zkrátit, otevření nejvýše 90°. Od 300 mm: plné rameno, podle A/B otevření nejvýše 110°. |
| Rozměry A/B | Změřte B od osy závěsu po montážní plochu. A určte pro zvolený úhel tak, aby bod A/B ležel v povolené oblasti grafu. |
| Dorazy | Pevné a dostatečně odolné mechanické dorazy při otevření i zavření; nejsou automaticky součástí samostatného motoru. |
- Připravte pevné otevřené a zavřené dorazy, určte požadovaný úhel a montážní rozměry A/B. Ověřte celý prostor pohybu ramene.
- Sestavte rameno a upevněte zadní konzoli vhodnými kotvami do nosného podkladu. Pohon osaďte svisle a odblokujte.
- Při zavřeném křídle vysuňte rameno do jeho maximálního natažení a ověřte jeho mechanické zajištění v krajní poloze. Nastavte přední konzoli do pevné části rámu. Zakřivené rameno směřuje ke křídlu; rameno vyrovnejte vodorovně.
- Konzoli nejprve upevněte dočasně. Ručně projděte celou dráhu a ověřte, že rameno nekoliduje se sloupkem ani zdí a křídlo dosahuje obou dorazů.
- Dokončete upevnění, vložte čepy a pojistné kroužky. Vyrovnání přední konzole umožní také kontrolní rozměr 75 mm z montážního obrázku.
- Křídlo přesuňte přibližně do poloviny dráhy, zablokujte motor klíčem a mírným ručním pohybem nechte převod zapadnout.

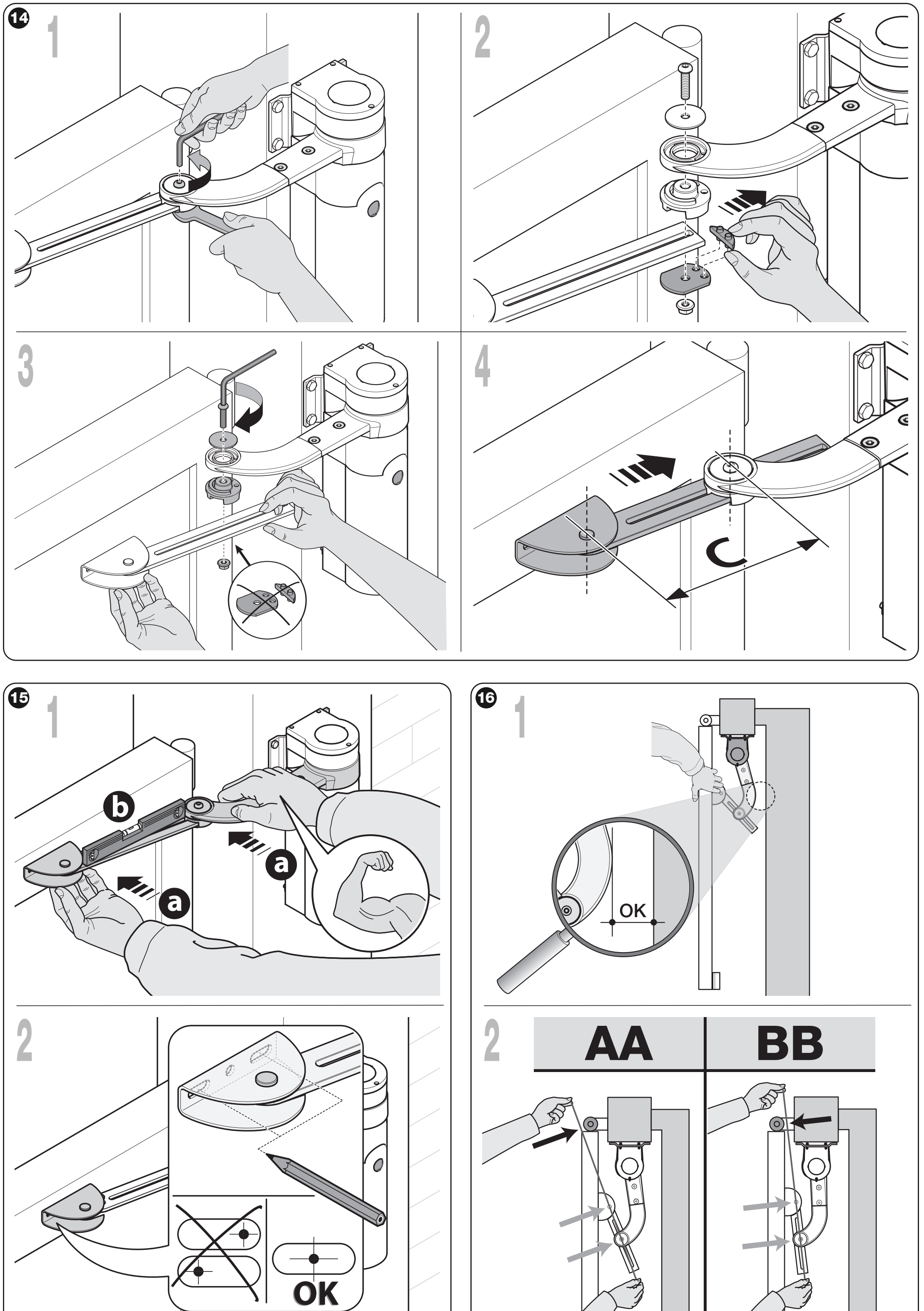

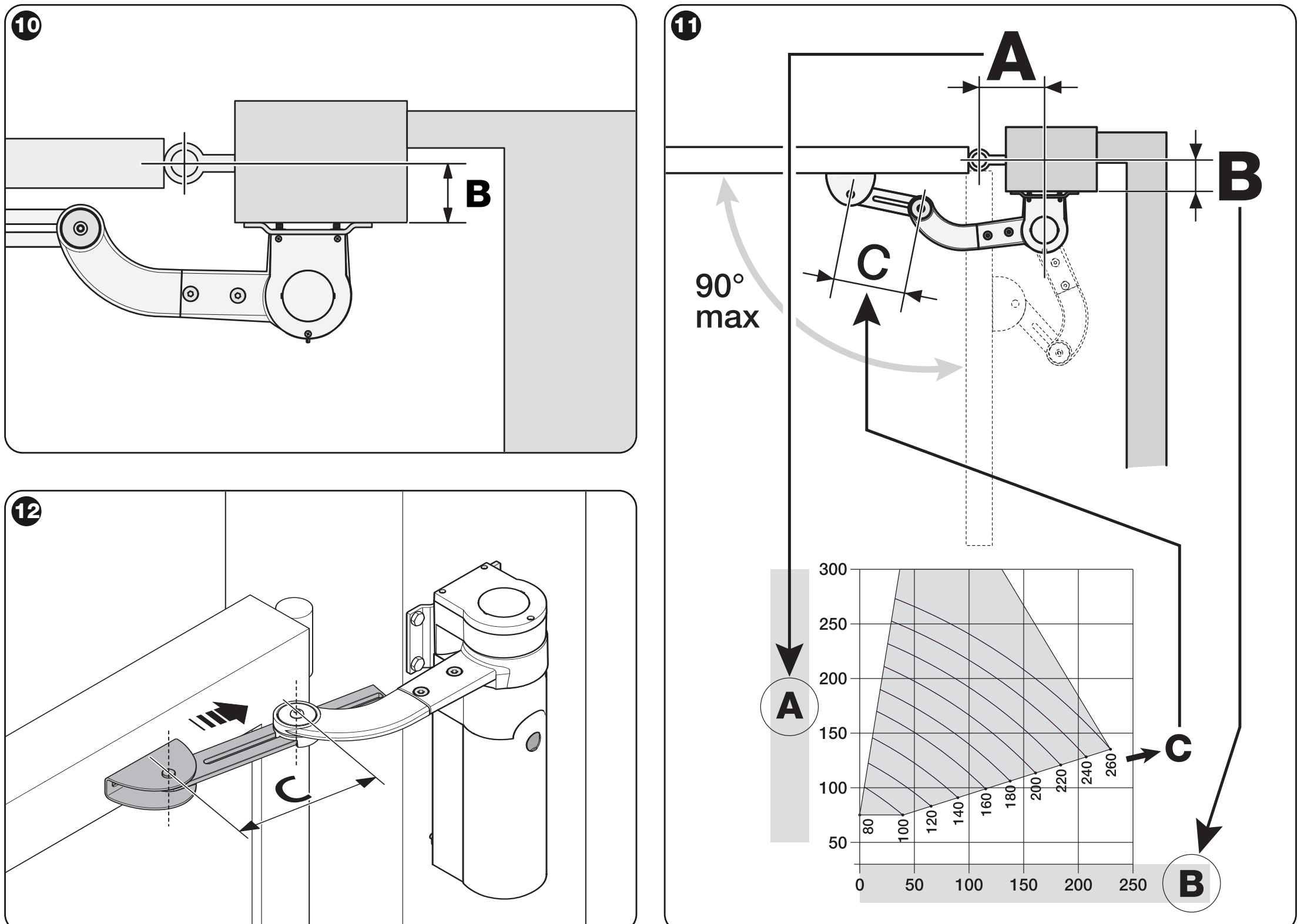

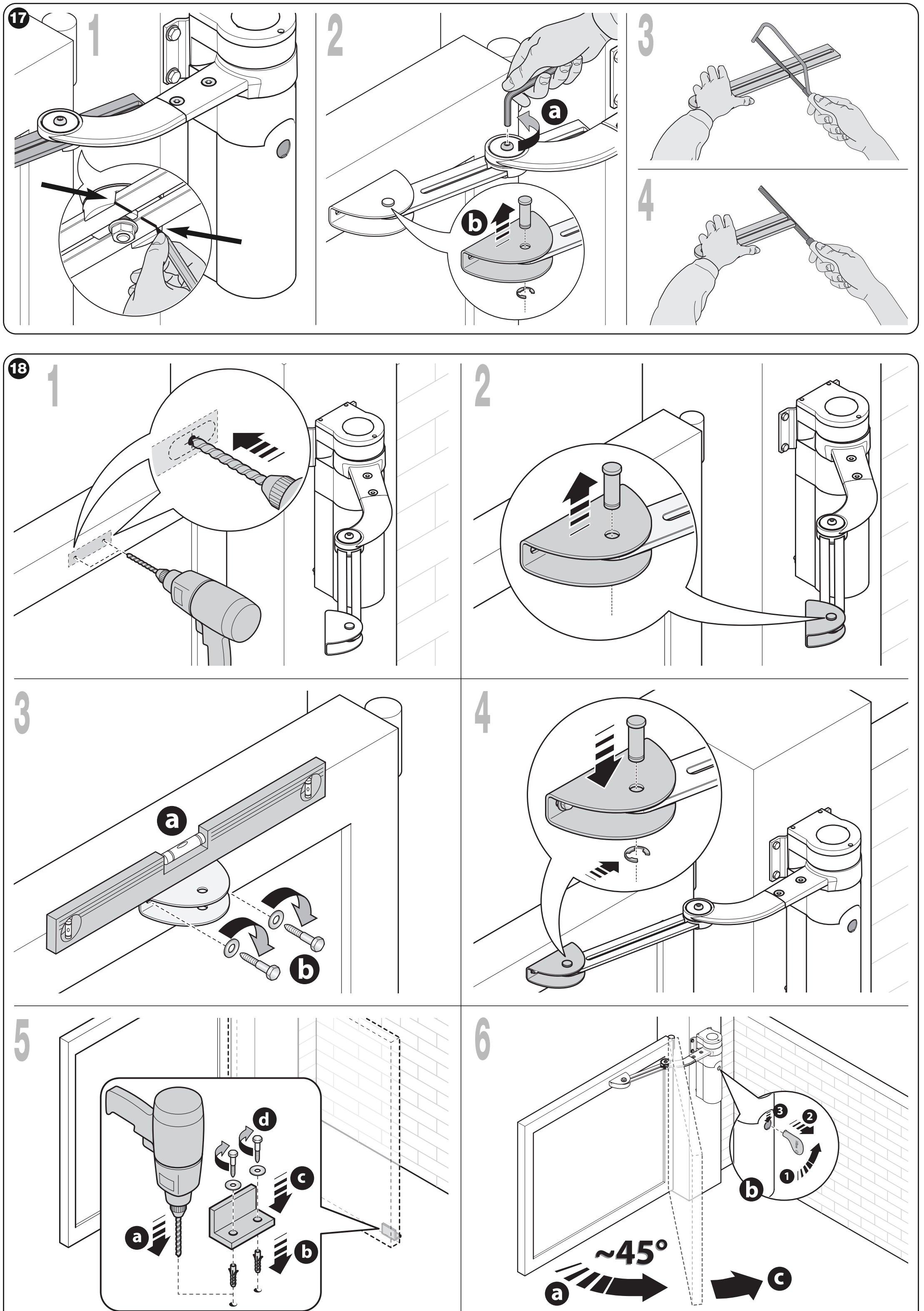

Zkrácení ramene při omezeném prostoru
Zkrácení ramene provádí montážník a musí předcházet konečnému upevnění konzoly. Největší úhel zkráceného ramene je 90° a největší délka křídla 1,6 m podle grafu zatížení.
- Nastavte otevřenou polohu do 90° a dočasný doraz. Změřte B; z grafu pro zkrácené rameno určete A a vzdálenost C mezi čapy.
- Rameno nastavte na C a přední konzolu upevněte dočasně na zavřeném křídle. Při otevření ověřte polohu čapů vůči závěsu podle obrázku AA/BB.
- Pokud napnutá kontrolní šňůra prochází jako BB, zvětšte C o několik milimetrů a zkoušku opakujte až do polohy AA, bez kontaktu ramene s překážkou.
- Teprve po ověření geometrie rameno uřízněte podle původního výkresu, sestavte ho, definitivně upevněte konzolu a pevné dorazy.

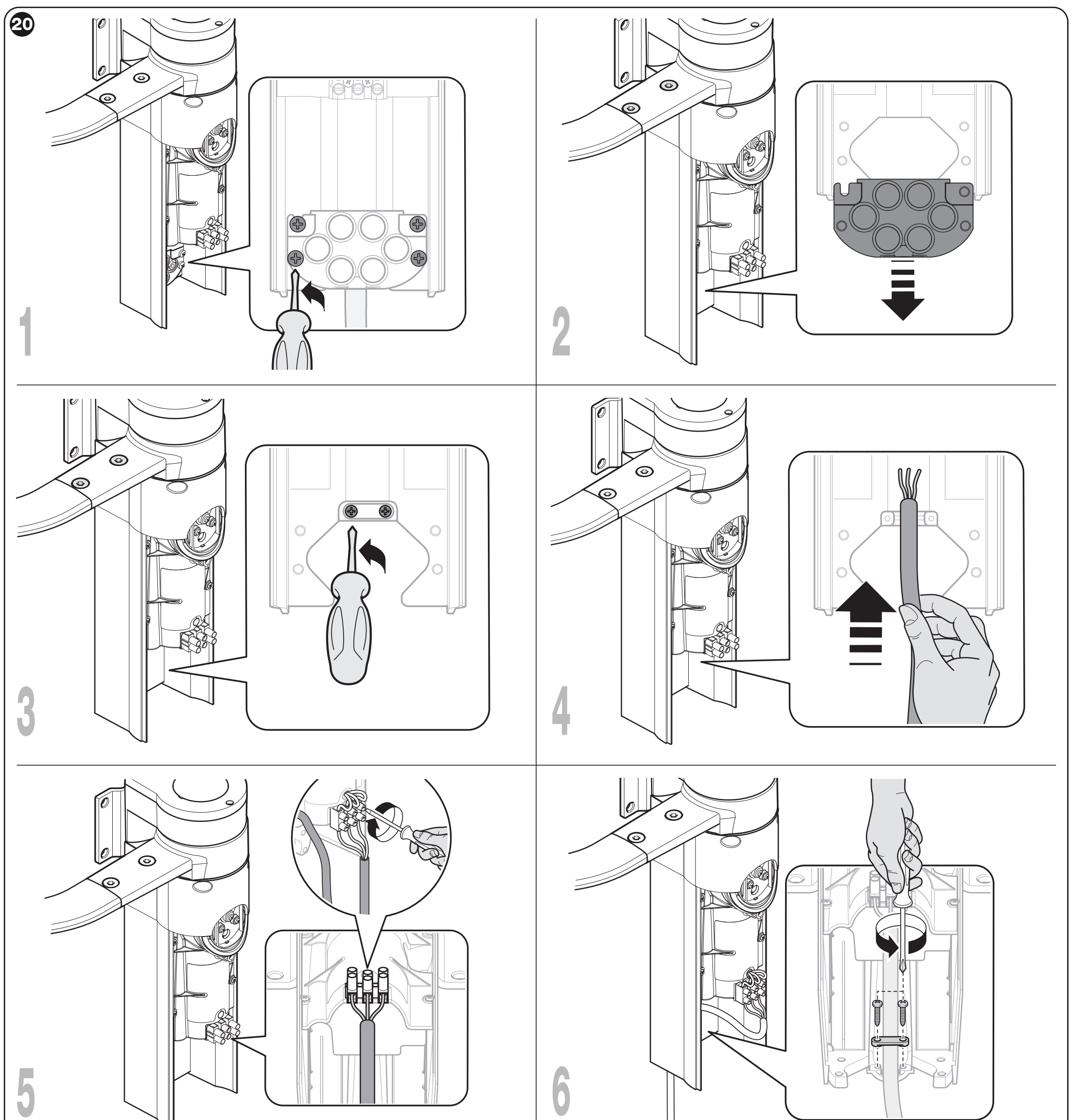

Zapojení WL1024 do řízení WL1024C
WL1024 se nepřipojuje k 230 V. Napájí ho motorový výstup WLA1 v WL1024C. Pro propojení použijte kabel 3 × 1,5 mm², maximálně 6 m: dva vodiče motoru a ochranný vodič. Motorové vodiče mají při změně směru obrácenou polaritu; nejde o stálé napájení +/− příslušenství.
- Odpojte všechny zdroje napájení. Odstraňte spodní kryt WL1024 a čtyři šrouby držáku průchvodek; ponechte dva distanční díly.
- Kabel provlečte průchvodkou. Tři vodiče připojte přesně podle symbolů na motorové svorkovnici a ochranný vodič na označené uzemnění. Průchvodku dotáhněte.

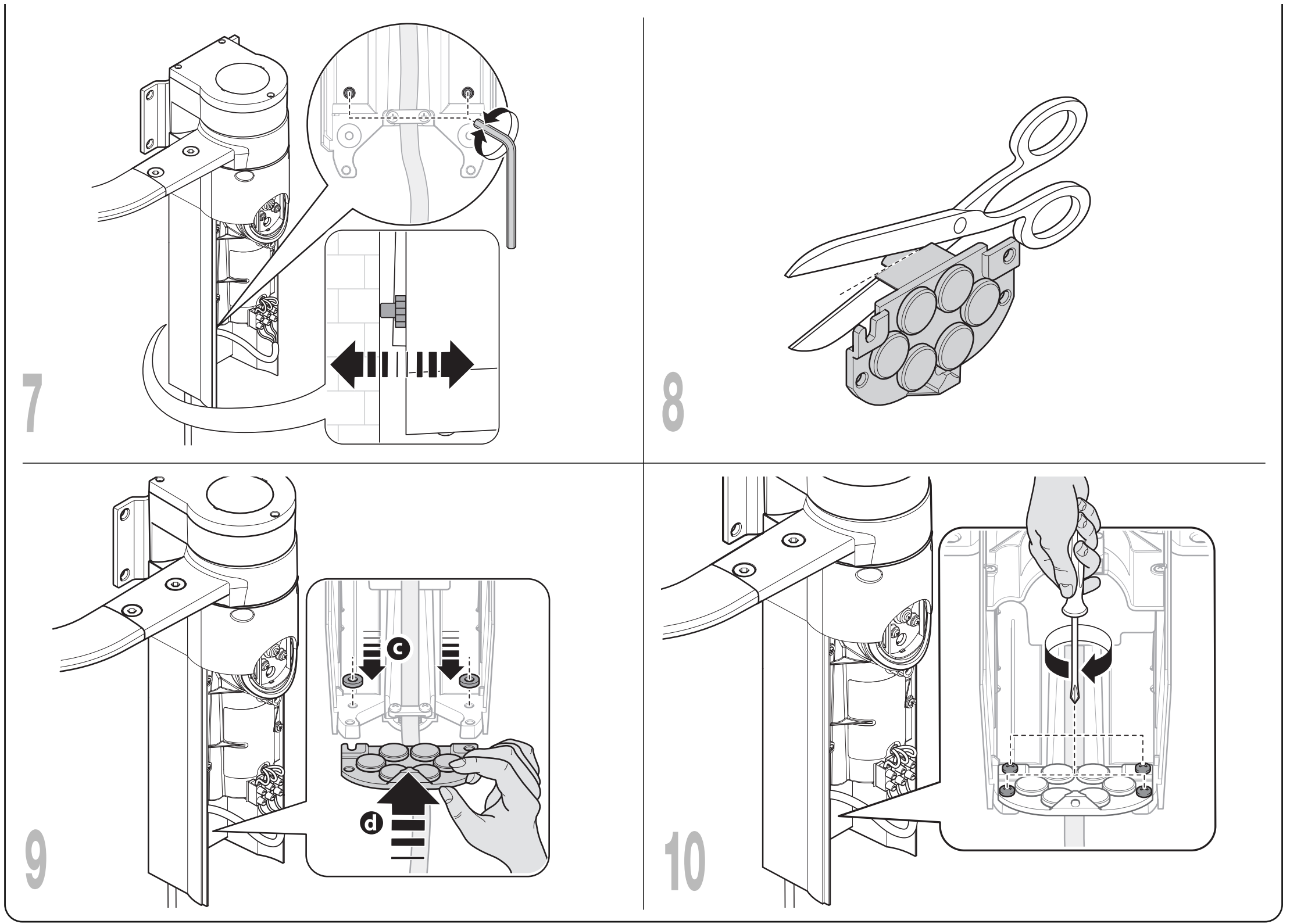

- Dvě vnitřní opěrky nastavte tak, aby se opíraly o sloupěk. Upravte okraj držáku průchvodek podle obrázku a vraťte oba distanční díly i kryt.
- Na WLA1 zapojte druhý motor do jeho motorového výstupu M1. Nastavte propojky JA/JB podle polohy řídicího motoru a překrytí křídel v tabulce níže.

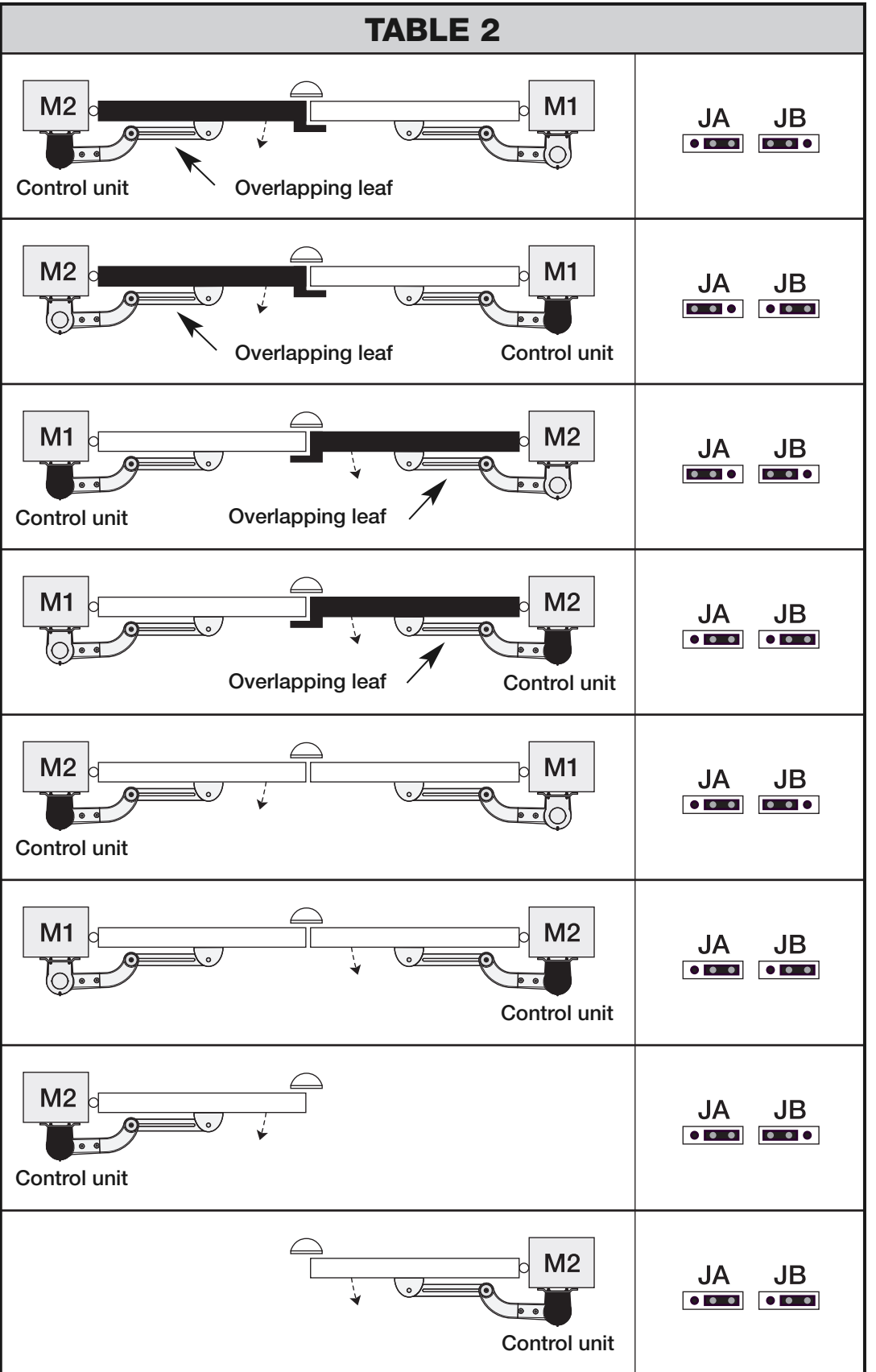

Označení M1/M2 při učení vychází z konfigurace JA/JB a překrytí křídel. Přepojky nevybírejte pouze podle toho, na které straně je motor WL1024; použijte odpovídající obrázek s řídicí jednotkou a překrývajícím křídlem.

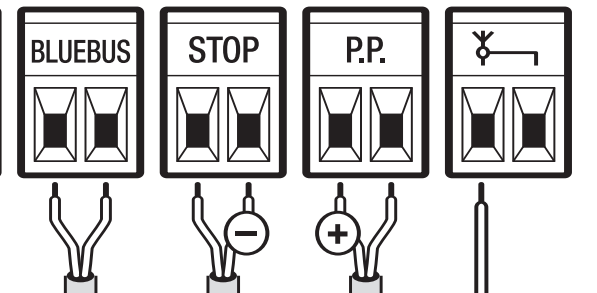

Svorky příslušenství na WLA1
Tyto svorky jsou v WL1024C, nikoliv v samostatném WL1024. Pomocné napájení odebírejte z konkrétních svorek označených v detailu níže, nikoliv z libovolné dvojice kontaktů.
| Připojení | Polarita a elektrické údaje |
|---|---|
| Pomocné napájení | + levá svorka dvojice P.P.; − pravá svorka dvojice STOP při čitelné orientaci nápisů jako na obrázku níže. Napětí 18–31 V DC při síťovém nebo solárním napájení, 11–14 V DC při PS424. Celkový odběr maximálně 200 mA. Napájení zůstává aktivní i v režimu Stand-by. |
| BlueBUS / NICE EPMB | Dva vodiče paralelně, bez polarity. Kabel 2 × 0,5 mm² do 20 m; při 20–40 m použijte 2 × 1 mm². TX a RX nastavte na odpovídající adresu a zopakujte učení zařízení. |
| P.P. – povel | Spínací beznapěťový NO kontakt. Při povelu se nepoužívá napájení +/−. |
| STOP | NO, NC nebo 8,2 kΩ podle bezpečnostního zařízení; typ se uloží při učení. Bez polarity kontaktu, nepřipojovat cizí napětí. |
| ELS – elektrický zámek | 12 V AC, nejvíce 15 VA; bez +/−. Údaj platí pro funkci elektrického zámku. |
| FLASH / NICE WLT | Konektor FLASH na napájecí části WL1024C; dodržte původní konektor a zapojení WLT. Pro funkci výstražného světla je výstup 12 V DC, maximálně 21 W. Nepřenášejte sem polaritu P.P./STOP. |
První spuštění dvoukřídlové brány
Následující úkony provádí montážník na WLA1 ve WL1024C po dokončení montáže, kontrole zapojení a osazení pevných dorazů. V prostoru brány nesmí být žádné osoby ani překážky. Postup platí pro desku se čtyřmi LED L1–L4.
1. Načítání BlueBUS a STOP
- Po zapnutí musí LED BlueBUS pravidelně blikat přibližně jednou za sekundu. Při neobvyklé signalizaci vypněte napájení a zkontrolujte zapojení.
- Podržte OPEN + STOP/SET přibližně tři sekundy. Puštěte, když L1 a L2 začnou rychle blikat.
- Po dokončení musí svítit STOP a L1/L2 zhasnou. Učení zopakujte po každém přidání nebo odebrání zařízení, i když původně žádné nebylo připojeno.
2. Načítání koncových poloh
- Zkontrolujte JA/JB. Oba motory odblokujte, křídla dejte do poloviny dráhy a opět zablokujte.
- Podržte STOP/SET + CLOSE přibližně tři sekundy. Puštěte při rychlém blikání L3/L4.
- Sestava musí provést pomalé zavření M1, pomalé zavření M2, pomalé otevření obou křídel po dorazy a úplné rychlé zavření.
- Při nesprávném směru nebo pořadí ihned stlačte libovolné tlačítko. Po odpojení napájení zkontrolujte JA/JB a polaritu dvou motorových vodičů WL1024; ochranný vodič se nemění.
- Po úspěšném zavření L3/L4 zhasnou. Vyzkoušejte celé otevření a zavření se spomalením. Zásah fotobunky nebo jiný povel během učení postup přeruší; je třeba jej zopakovat od začátku.
Nastavení dvoukřídlové brány na WLA1
Na samostatném WL1024 se nic neprogramuje. Následující nastavení patří řídicí jednotce WLA1 se čtyřmi LED L1–L4 v motoru WL1024C. Tlačítka OPEN a CLOSE slouží při programování k výběru; STOP/SET k potvrzení. Spomalení a koncové polohy vycházejí z učení dráhy. Pořadí křídel musí odpovídat konfiguraci JA/JB.
Úroveň I – zapnutí a vypnutí funkcí
- Podržte STOP/SET přibližně 3 sekundy. Puštěte jej, když začne blikat L1.
- Pomocí OPEN nebo CLOSE přesuňte blikající LED na požadovanou funkci.
- Krátkým stlačením STOP/SET změňte její stav: krátké blikání = OFF, dlouhé blikání = ON.
- Počkejte 10 sekund bez stlačení tlačítka; programování se ukončí a změny se uloží. Při nastavování dalších funkcí nepřekročte 10 sekund mezi stlačeními.
| LED – funkce | ON / OFF a tovární stav |
|---|---|
| L1 – Automatické zavírání Zavření po nastaveném čase pauzy. | ON: po otevření se brána zavře po uplynutí pauzy, standardně 30 s. OFF – tovární stav: poloautomatický provoz; pro zavření je potřeba povel. |
| L2 – Zavření po fotobunce Zkrácení čekání po průjezdu. | ON: zásah fotobuňky při otevírání nebo zavírání zkracuje pauzu na 5 s. Pokud je automatické zavírání vypnuté a fotobuňka zasáhne během zavírání, použije se po zásahu naprogramovaný čas pauzy. OFF – tovární stav: tato funkce je vypnutá. |
| L3 – Zavření po návratu napájení Chování při obnovení elektřiny. | ON: pokud řízení po návratu napájení zjistí otevřenou bránu, zavře ji po 5 s předblikání. OFF – tovární stav: návrat napájení sám nespustí zavření. |
| L4 – Stand-by BlueBUS Úsporný režim, zejména při baterii nebo solárním napájení. | ON: 1 minutu po manévru se vypne výstup BlueBUS a LED kromě pomalu blikající BlueBUS. Nový povel obnoví provoz s krátkým zpožděním. OFF – tovární stav: běžný provoz bez tohoto vypínání. |
Úroveň II – hodnoty parametrů
Vstupní LED vybírá parametr; hodnotová LED určuje jeho nastavení. Tučně znáčené hodnoty jsou tovární. Změnu síly nebo rychlosti musí doprovázet funkční a bezpečnostní zkouška celé brány.
- Podržte STOP/SET přibližně 3 sekundy; pusťte při blikání L1.
- Pomocí OPEN nebo CLOSE zvolte vstupní LED požadovaného parametru.
- Znovu stlačte STOP/SET a držte ho. Přibližně po 3 s se rozsvítí LED aktuální hodnoty.
- Při stále drženém STOP/SET vyberte hodnotovou LED pomocí OPEN nebo CLOSE. Potom STOP/SET pusťte.
- Počkejte 10 sekund bez stlačení, aby se nastavení uložilo a programování ukončilo.
| Vstupní LED – název a popis | LED nastavení – hodnota |
|---|---|
| L1 – Čas pauzy Čekání před zavřením; účinné při zapnutém automatickém zavírání. | L1 – 5 s L2 – 30 s L3 – 60 s L4 – 120 s |
| L2 – Krok za krokem Sled povelů z P.P. a rádiového ovládání. | L1 – otevření → stop → zavření → stop L2 – otevření → stop → zavření → otevření L3 – otevření → zavření → otevření → zavření L4 – bytový režim: při otvírání P.P. a OPEN nemají účinek, CLOSE obrátí pohyb na zavírání. Při zavírání P.P. a OPEN obrátí pohyb na otvírání, CLOSE nemá účinek. |
| L3 – Rychlost motorů Rychlost během běžné dráhy. | L1 – pomalá L2 – střední L3 – rychlá L4 – velmi rychlá |
| L4 – Síla motorů Úroveň síly obou motorů; neslouží k překrytí zadírání ani nesprávné geometrie. | L1 – úroveň 1, minimální síla L2 – úroveň 2 L3 – úroveň 3 L4 – úroveň 4, maximální síla |
Dálkové ovládání
Ovladače NICE MYGO4 se učí na zásuvném přijímači NICE OXIBD v řídicím motoru WL1024C podle jeho návodu. Učení vysílače je odděleno od učení zařízení a dráhy; WL1024 vlastní rádiový přijímač neobsahuje.
Obnovení nastavení WLA1
Na WLA1 podržte současně OPEN + CLOSE, dokud nezačnou blikat L1 a L2, poté tlačítka pusťte. Deska obnoví tovární nastavení. Znovu proveďte učení zařízení i učení dráhy a bezpečnostní zkoušku. Tento úkon není postupem smazání rádiové paměti přijímače.
Záložní baterie a solární napájení
NICE PS424 se připojuje do řídicího motoru WL1024C až po dokončení montáže, učení a zkoušek. WL1024 z ní získává napájení přes WLA1. Použijte určený konektor baterie; polaritu nezaměňte s pomocnými svorkami příslušenství.
NICE SOLEMYO SYKCE30 je alternativou k síti, po prověření slunečních podmínek a počtu cyklů. Síť a solární zdroj se nesmí používat současně. Samostatný WL1024 neobsahuje baterii ani solární soupravu.
Když druhé křídlo nefunguje správně
| Projev | Co prověřit |
|---|---|
| WL1024 se nehýbe | Napájení a stav WLA1 v WL1024C, pevné zasunutí motorové svorkovnice, vedení 3 × 1,5 mm² a zablokování převodu. |
| Křídlo při učení otevírá místo zavírání | Učení zastavte. Po odpojení zdrojů zkontrolujte JA/JB a motorové vodiče WL1024 podle zapojení. |
| Křídla se při zavírání překrývají v špatném pořadí | Zkontrolujte konfiguraci JA/JB podle skutečného překrytí křídel a správné učení dráhy. Po opravě zopakujte učení. |
| Motor zastavuje nebo obrací | Nejprve odblokujte a zkontrolujte odpor pohybu, geometrii ramene a pevné dorazy. Prověřte fotobunky a STOP. Sila se nesmí zvyšovat pro maskování mechanické chyby. |
| L1/L2 nebo L3/L4 pomalu blikají | L1/L2 žádají učení zařízení; L3/L4 učení koncových poloh. Pokračujte podle prvního spuštění. |
| Nejde pouze ovladač | Pokud brána reaguje na tlačítko WLA1, prověřte baterii vysílače a přijímač, nikoliv zapojení druhého motoru. |

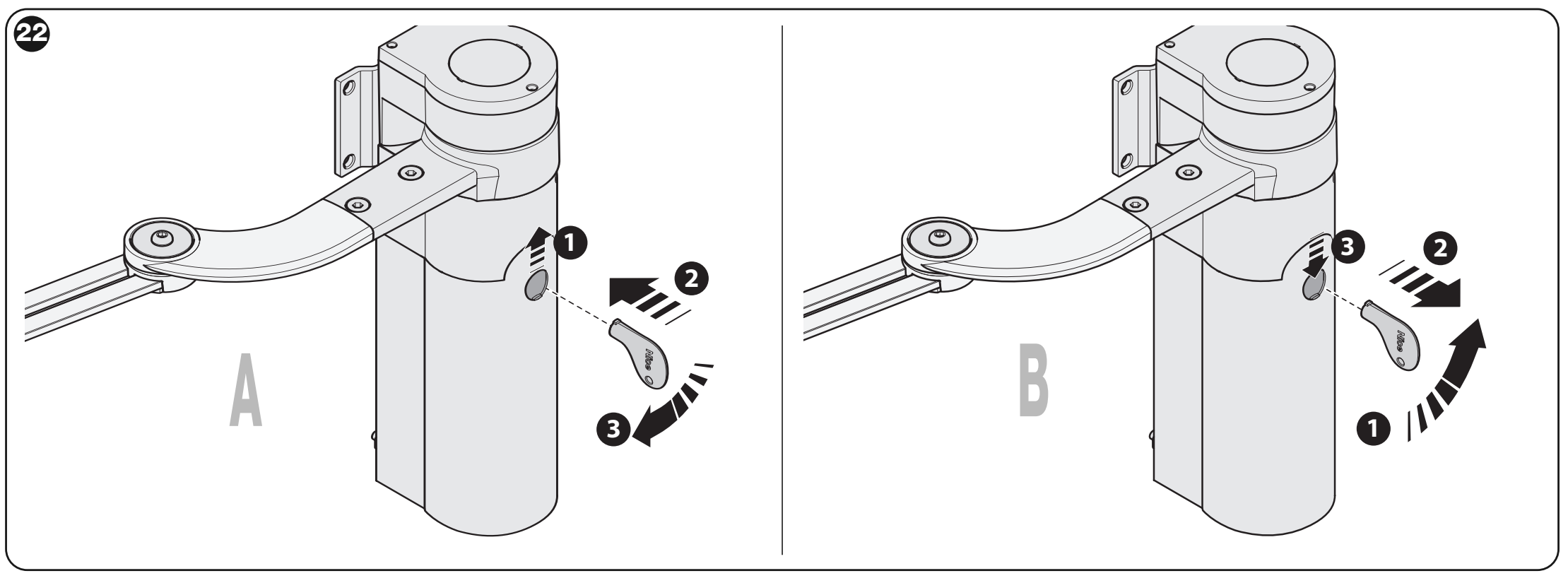

Ruční odblokování při výpadku proudu
- Zastavte bránu a držte křídlo tak, aby se samovolně nepohlo. Otevřete krytku a vložte odblokovací klíč.
- Klíč otočte téměř o celý závit ve směru hodinových ručiček. Křídlo lze nyní přesunout ručně.
- Pro zablokování otočte klíč proti směru hodinových ručiček a jemně pohybujte křídlem, dokud převod mechanicky nezapadne.
- Vyjměte klíč, odblokovací kotouč otočte proti směru hodinových ručiček o 90° a zavřete krytku. U dvojkřídlové brány odblokujte každý motor samostatně.
Kontrola před používáním
- Při odblokovaném motoru musí jít křídlo ručně otevřít i zavřít silou menší než 390 N a po puštění zůstat stát. Jedná se o zkoušku ručního pohybu, nikoliv o povolenou nárazovou sílu na osobu.
- Zkontrolujte kotvy, čepy, pojistky, kryty a celý pohyb ramene. Proveďte opakované otevření, zavření a zastavení.
- Každou fotobunku, bezpečnostní hranu a STOP vyzkoušejte zvlášť. Pokud ochrana využívá omezení síly, montážník musí změřit nárazové síly a ověřit bezpečnost celé sestavy.
- Bránu odevzdejte až po úspěšných zkouškách. Majitel musí obdržet návod k obsluze, ukázku odblokování a plán údržby. Děti ani další osoby se nesmí zdržovat v pohybu křídel.
Údržba a pravidelná kontrola
Kontrolu zajistěte nejpozději každých 6 měsíců nebo po 20 000 manévrech, podle toho, co nastane dříve. Před zásahem odpojte všechny zdroje. Zkontrolujte upevnění, korozi, vůli čapů, pojistné kroužky, opotřebení ramene a těsnost krytů; poškozené díly vyměňte. Po údržbě zopakujte funkční a bezpečnostní zkoušky.
Technické parametry WL1024
| Parametr | Hodnota |
|---|---|
| Typ | Kloubový elektromechanický motor bez řídicí jednotky |
| Napájení motoru | 24 V DC z WLA1 ve WL1024C |
| Jmenový proud | 2 A |
| Proud při rozběhu | 3 A, maximálně 2 s |
| Jmenovitý krouticí moment | 50 Nm |
| Úhlová rychlost bez zatížení | 0,20–0,30 rad/s |
| Úhlová rychlost při jmenovitém momentu | 0,16–0,24 rad/s |
| Provoz | Maximálně 100 úplných cyklů za den; WLA1 omezuje přibližně na 50 cyklů/h |
| Nepřetržitý provoz | Přibližně 10 minut |
| Krytí | IP44 při nepoškozeném uzavřeném krytu |
| Teplota | −20 až +50 °C |
| Rozměry | 90 × 125 × 385 mm |
| Hmotnost motoru | 4,3 kg |
Motor není určen do kyselého, silně slaného ani výbušného prostředí. Počet cyklů není slibem využití u každé brány; platí i limity zatížení a stav mechaniky.

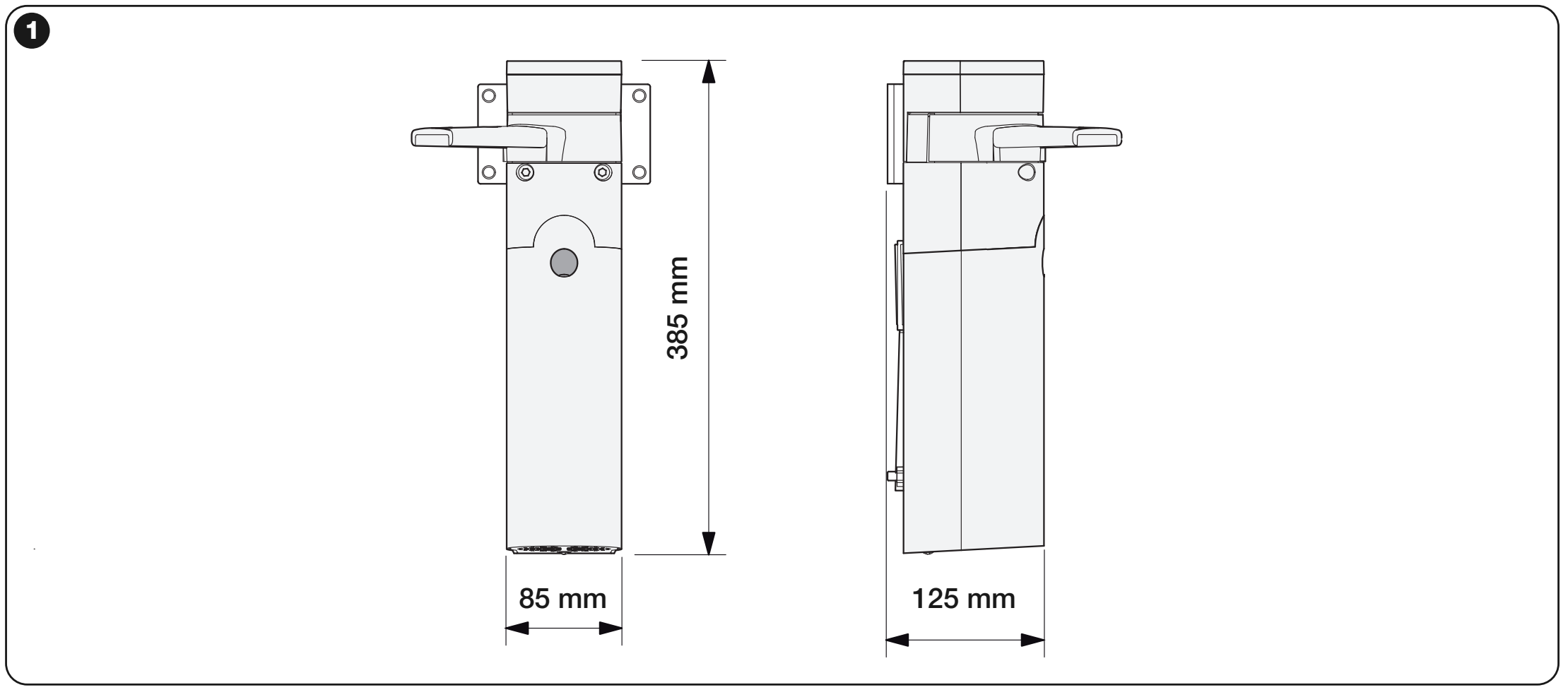

Rozměrový výkres uvádí šířku 85 mm, technické rozměry pohonu jsou 90 × 125 × 385 mm. Před vrtáním ověřte skutečný motor i konzolu a ponechte volný celý prostor pohybu ramene.
Doplňkové parametry
| Kategorie: | Kloubové pohony |
|---|---|
| Hmotnost: | 4.3 kg |
