NICE Soon SO2000 - pohon sekčních garážových vrat do plochy Max. 20m2 a výšky max. 20m2 5m
Nevratné. IP40. 24V. Rychlost 30 otáček za minutu. Absolutní snímač. Plocha do 20 m2. Výška až 5 m.
NICE SOON SO2000 je hřídelový pohon sekčních garážových vrat do 20 m² a orientační výšky 5 m. Má 24 V DC motor, vestavěnou řídicí jednotku NICE SOA2R10 s BlueBUS, magnetický enkodér a doprovodné LED osvětlení. Celý pohon se napájí ze sítě 230 V AC.
Pohon je nevratný a při výpadku napájení se odblokuje dodanými lanky. Enkodér sleduje polohu; otevřenou a zavřenou polohu je třeba naučit. Mechanické dorazy a správné vyvážení vrat jsou nadále nutné.
| Rychlá navigace | |
|---|---|
| Výběr pohonu | Příslušenství |
| Balení | Montáž |
| Odblokování | Zapojení |
| První spuštění | Nastavení |
| Ovládací prvky | Diagnostika |
| Reset | Údržba |
| Parametry | Manuál PDF |
Příslušenství a výběr řízení

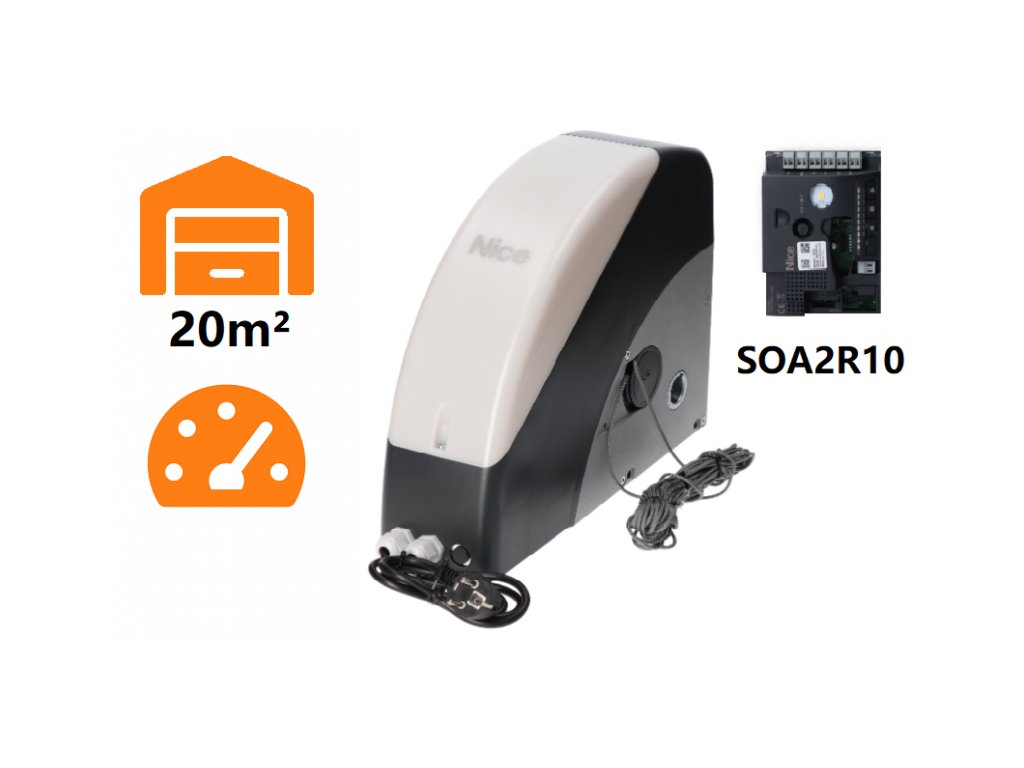

SOA2R10 je vestavěná v SOON SO2000. Samostatná DPRO924 se k tomuto provedení nepřidává. Zapojení a nastavení níže platí pro SOA2R10; při jiném označení desky použijte návod osazené jednotky.
| Co | Proč | Typ |
|---|---|---|
| Fotobuňky | Ochrana průjezdu; dvouvodičové zapojení bez polarity. | NICE EPMB |
| Výstražný maják | Upozorňuje na pohyb; nastavení FLASH. | NICE ELDC |
| Rádio a ovladač | Ovládání vysílačem; zásuvka SM a párování. | NICE OXIBD + NICE MYGO4 |
| Záložní baterie | Pohyb při výpadku sítě; montáž do pohonu. | NICE PS124 |
| Přímý hřídel | Přizpůsobení průměrů 31,75 / 35 / 40 mm. | NICE CRA9 |
| Řetězový převod | Osazení mimo osu; volba převodu a konzol. | NICE CRA1, NICE CRA6, NICE CRA7, NICE CRA8 |
Kdy zvolit SOON SO2000
Pohon je vhodný pro vnitřní použití na vyvážených sekčních vratech, když chcete řízení přímo v motoru a pohon bez stropní kolejnice. IP40 znamená ochranu pro vnitřní montáž. Odpor vedení, vítr, pružiny či námraza rozhodují o vhodnosti více než samotná plocha.
| Podmínka | Hodnota |
|---|---|
| Plocha sekční brány | Nejvíce 20 m². |
| Orientační rozměry | Výška do 5 m, šířka do 4 m; ověřit konkrétní bránu. |
| Točivý moment | Maximální 50 Nm; jmenovitý 30 Nm. |
| Otáčky výstupu | Maximálně 30 ot./min; jmenovitě 18 ot./min. Rychlost křídla závisí i na průměru bubnu a převodu. |
Počet cyklů podle odporu pohybu
Jeden cyklus je úplné otevření a zavření. Intenzivní provoz má tyto podmínky:
| Síla na ruční pohyb | Cykly/h | Po sobě |
|---|---|---|
| Do 120 N | 20 | 35 |
| 120–180 N | 18 | 33 |
| 180–220 N | 15 | 30 |
Na hranici pásma použijte nižší limit. Tepelný omezovač sleduje zatížení a délku pohybu; po jeho zásahu nechte pohon vychladnout. Údaj 15 cyklů/h v technických parametrech se vztahuje na 3 m bránu při jmenovitém momentu. Není to příslib pro libovolnou sestavu.
Co obsahuje pohon

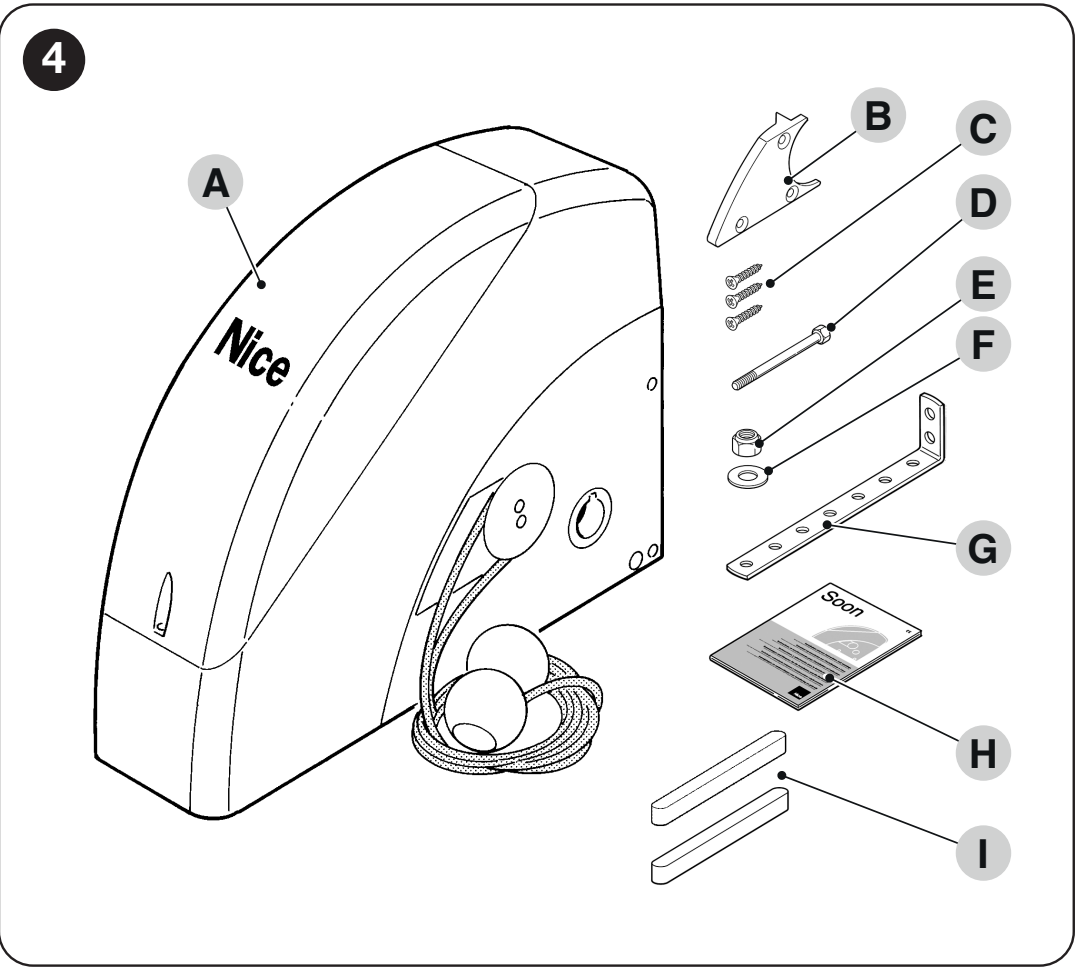

BRZY: motor, lankové odblokování, konzola a montážní spojovací díly
| Díl | Účel |
|---|---|
| Motor s řízením | SOON SO2000 s deskou SOA2R10 a osvětlením. |
| Odblokování | Lankové odblokování; lanka délky 4 m a vodicí díl pro vodorovnou instalaci. |
| Upevnění | Konzola, šrub M8 × 130, samosvorná matice M8, podložka D8, tři samořezné šruby a dva spojovací klíny. |
| Montážní návod | Pokyny k pohonu. Kotvy do stěny, převod CRA, fotobuňky, rádio a baterie se volí podle sestavy. |
Montáž pohonu
Montáž, elektrické připojení a zkoušky provádí odborně způsobilý technik. Před zásahy odpojte síť i záložní baterii. Brána musí být mechanicky bezpečná, správně vyvážená, s funkčními vedeními a dorazy. U sekční brány zkontrolujte také pružiny a nosná lanka. Pohon neopravuje těžce chodící bránu.
Přímé osazení na hřídel
Pohon NICE SOON SO2000 se osazuje přímo na hřídel sekční brány Ø 25,4 mm. Pro hřídele Ø 31,75 / 35 / 40 mm slouží NICE CRA9. Upevňovací konzola je součástí balení; kotvy do stěny vyberte podle podkladu. Rozměr otvoru v motoru Ø 25,5 mm neznamená jiný doporučený průměr hřídele.
- SOON montujte se zavřenou bránou. Nasuňte pohon na hřídel a vložte dodaný spojovací klín.
- Přišrubujte konzolu k pohonu dodaným šrubem, maticí a podložkou. Konzolu spolehlivě ukotvete k nosné stěně.
- Při vodorovné poloze namontujte dodaný vodicí díl odblokovacích lanek třemi šruby a veďte lanka podle obrázku. Lanka musí zůstat dostupná.
- Před učením zkontrolujte polohu enkodéru a volnou dráhu. Použitelný rozsah enkodéru je 5–95 %; krajní polohy se musí vejít dovnitř tohoto rozsahu.

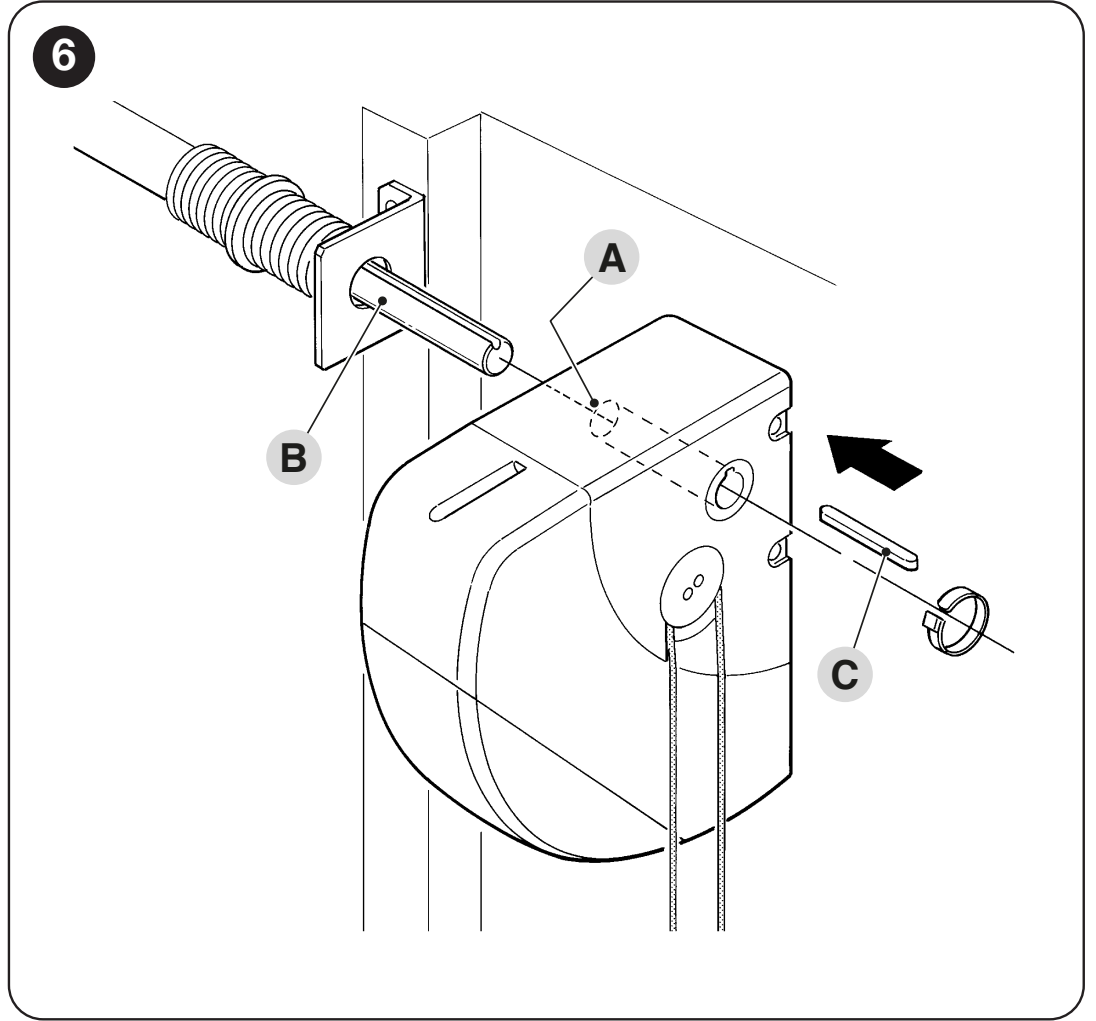

SOON: nasunutie pohonu na hriadeľ a vloženie spojovacieho klinu

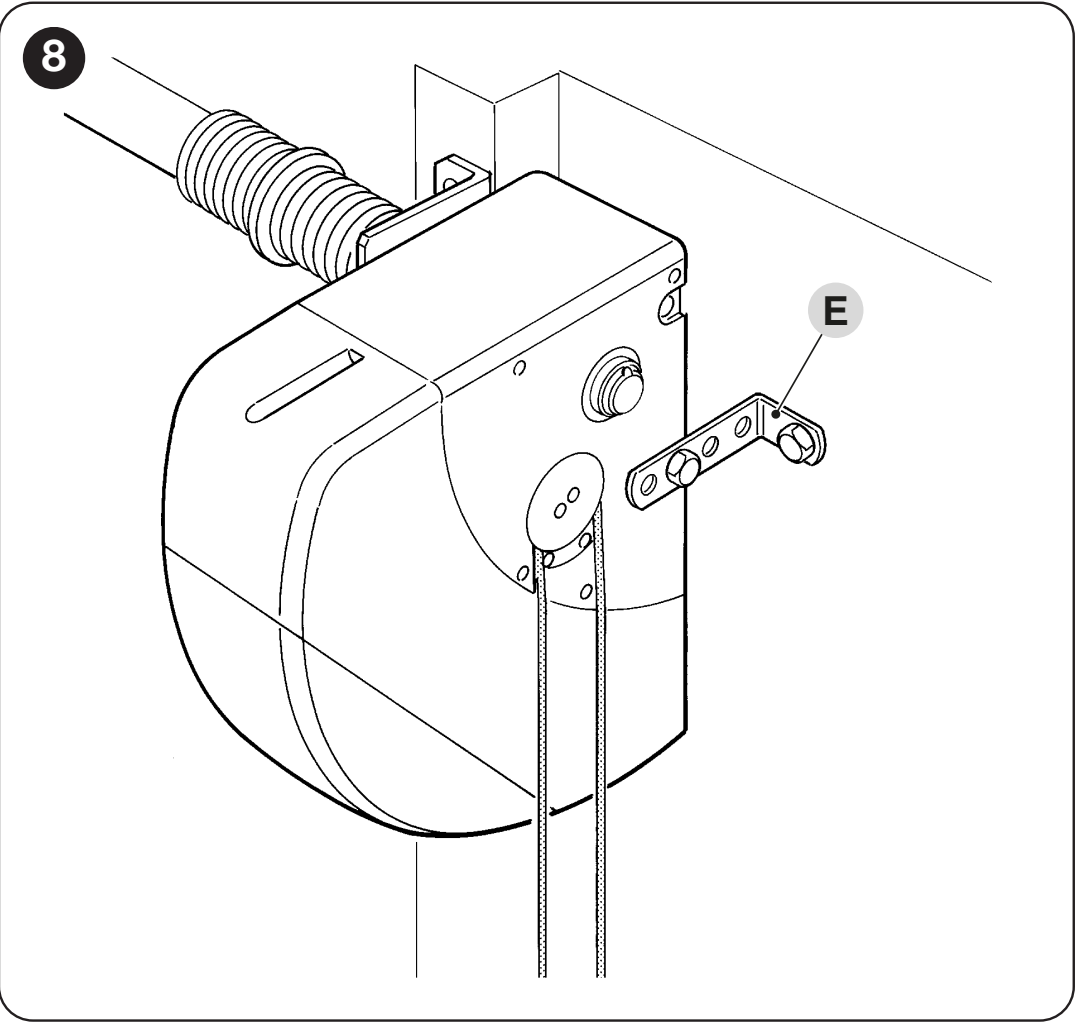

SOON: ukotvenie dodanej konzoly do steny

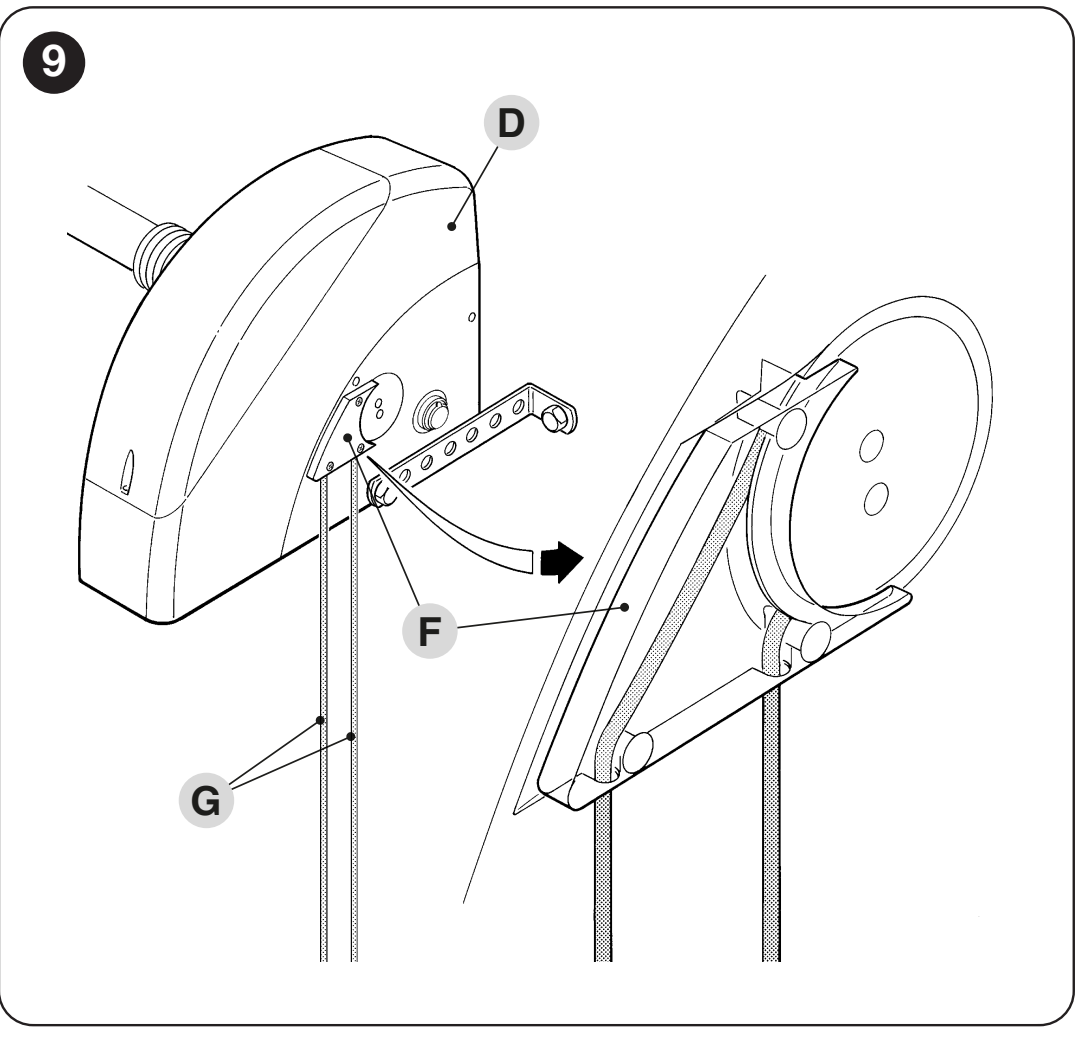

SOON vo vodorovnej polohe: vedenie odblokovacích laniek
Priame osadenie na hriadeľ
Pri nedostatku miesta na priamu montáž sa používa hriadeľ s 18-zubovým kolieskom NICE CRA1 v pohone a koliesko na hriadeli brány. Prevod spája reťaz 1/2″ × 5/16″ NICE CRA3 (1 m) alebo NICE CRA4 (5 m), so spojkou NICE CRA2. Na upevnenie pohonu mimo osi slúžia konzoly NICE CRA8.
| Prevod | Komponenty a výsledok |
|---|---|
| 1 : 1 | NICE CRA1 + NICE CRA7 (18 / 18 zubov). Bez redukcie otáčok. |
| 1 : 2 | NICE CRA1 + NICE CRA6 (18 / 36 zubov). Hriadeľ brány sa otáča pomalšie; potrebuje sa posúdiť prenášaný moment a konštrukcia brány. |
Kolieska musia byť v jednej rovine, reťaz správne napnutá a chránená proti zachyteniu ruky či odevu. Zmena prevodu nemení automaticky prípustnú plochu brány. Rozmery, vyváženie, zdvih a celá zostava sa posudzujú spolu.
Reťazové riešenie závesnej posuvnej brány
Pre závesnú bránu porovnajte NICE SU2000, určený aj na tento typ použitia. Zapojenie a učenie SOON na tejto stránke sa vzťahuje na sekčnú bránu. Reťazová zostava závesnej brány vyžaduje samostatné posúdenie vhodného pohonu.
Pri závesnej bráne tvorí obvod hriadeľ s kolieskom NICE CRA1, napinák s vratným kolieskom NICE CRA5, reťaz NICE CRA4 a spojky NICE CRA2. Krídlo sa uchytí na hornú alebo spodnú vetvu podľa smeru posuvu. Pri dvoch protibežných krídlach patrí jedno na hornú a druhé na spodnú vetvu.
Jedná se o individuálně navrženou řetězovou sestavu. Plošný limit sekčnej brány neurčuje prípustnú hmotnosť alebo dĺžku závesného krídla. Montážnik musí overiť odpor posuvu, prenos sily, dráhu, mechanické dorazy a ochranu miest zovretia.
Ruční odblokování při výpadku proudu
Odblokujte jen stojící, správně vyváženou bránu. Nikdy ji neuvolňujte při poškozených pružinách nebo pokud může spadnout.
- Zatáhněte za ovladač/lanko A podle obrázku. Pohon se uvolní.
- Bránu přesuňte ručně bez násilí.
- Pro návrat k motorovému pohybu zatáhněte za ovladač/lanko B. Ověřte opětovné zajištění.

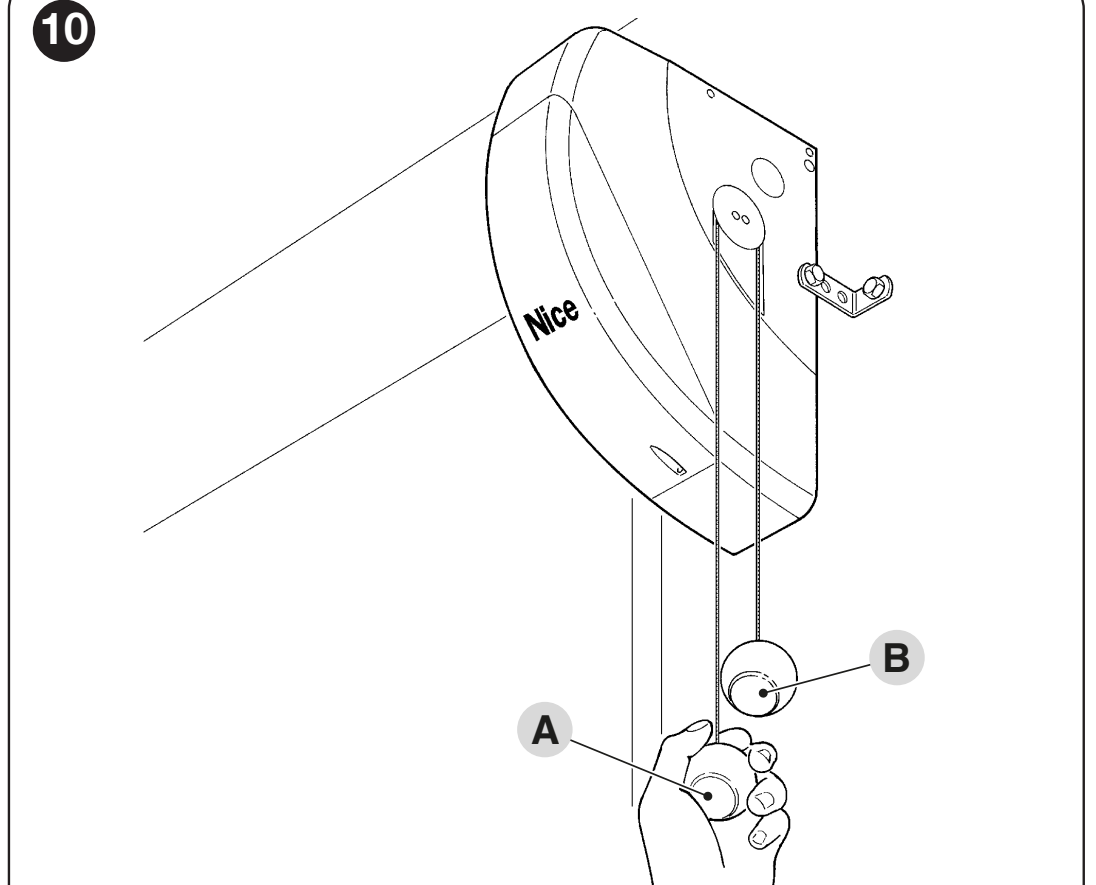

BRZY: A odblokuje převod, B ho opět zablokuje
Zapojení SOA2R10
Před otevřením krytu odpojte 230 V i PS124. Řídicí jednotka je přímo v pohonu. Kabely veďte přes průchodky, oddělte síťové vedení od signálů a připojte ochranné uzemnění.

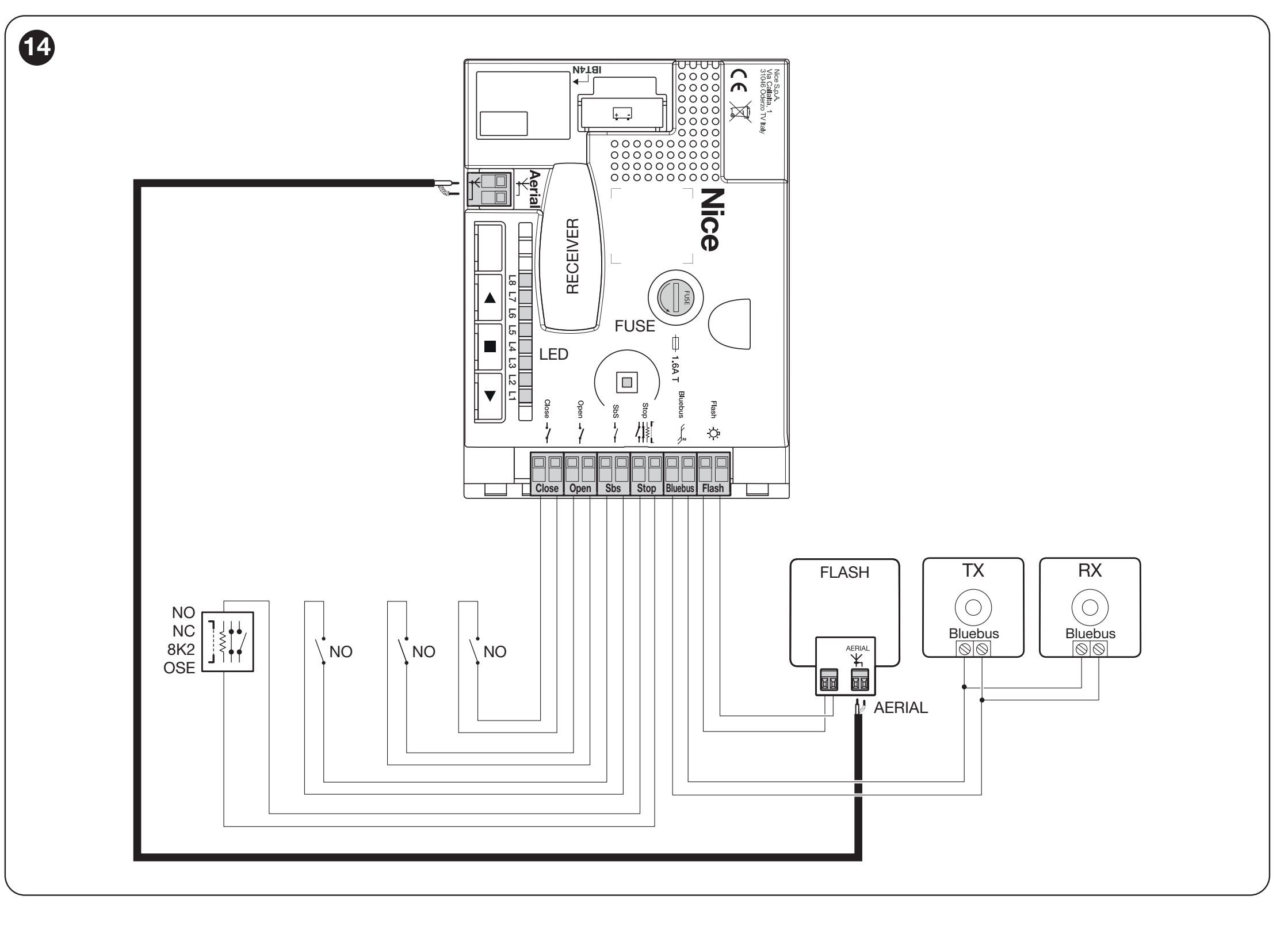

SOA2R10: FLASH, BlueBUS, STOP, SbS, OPEN, CLOSE, anténa, SM a IBT4N
Kabeláž a maximální délky
| Vedení | Kabel / délka |
|---|---|
| Síť 230 V AC | 3 × 1,5 mm² / 30 m; při větší délce 3 × 2,5 mm² a uzemnění u pohonu. |
| FLASH | 2 × 1 mm² / 20 m. |
| BlueBUS | 2 × 0,5 mm² / 30 m; mezi 30–50 m použijte 2 × 1 mm². |
| Klíčový spínač | 2 vedení 2 × 0,5 mm² / 50 m, případně jedno 4 × 0,5 mm². |
| Citlivá hrana | 2 × 0,5 mm² / 20 m; u OSE respektujte vlastní vodičový systém. |
| Anténa | RG58 / nejvíce 20 m, doporučené méně než 5 m. |
Svorky a pomocné napájení
| Svorka | Připojení |
|---|---|
| BlueBUS | Dvouvodičové napájení a komunikace kompatibilních zařízení; bez polarity, nejvýše 12 jednotek BlueBUS. Nejde o volný 24 V výstup. |
| STOP | Bezpečnostní zařízení NO, NC, 8,2 kΩ nebo podporovaná optická hrana; podmínky zapojení. |
| SbS / OPEN / CLOSE | Beznapěťové NO kontakty: krokování / otevření / zavření. Žádné cizí napětí, samotný kontakt nemá polaritu. |
| Pomocné + / − | + pravá svorka dvojice SbS, − levá svorka dvojice STOP v orientaci detailu níže. 24 V DC, −30 % / +50 %, nejvýše 100 mA spolu. Nezaměňovat s celými dvojicemi povelových vstupů. |
| SM / IBT4N | SM pro zásuvný přijímač; IBT4N pro rozhraní BusT4 a programátor. |
| FLASH | Výstup se mění podle zvoleného režimu; napětí a limity níže. |

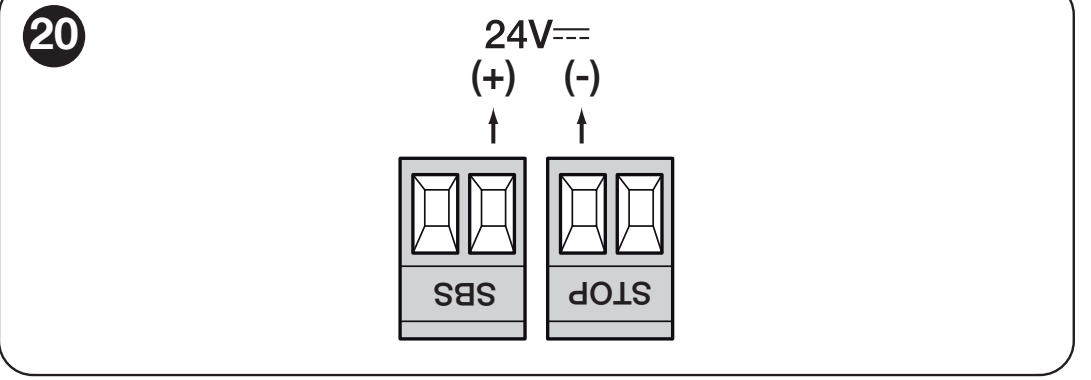

Pomocné napájení SOA2R10: vyznačená svorka SbS (+) a STOP (−)
Fotobuňky BlueBUS
NICE EPMB připojte paralelně dvěma vodiči na BlueBUS. Pořadí vodičů nerozhoduje. Na TX i RX jednoho páru nastavte stejné můstky; každý pár má jinou adresu. Po přidání nebo odebrání zařízení zopakujte učení zařízení.

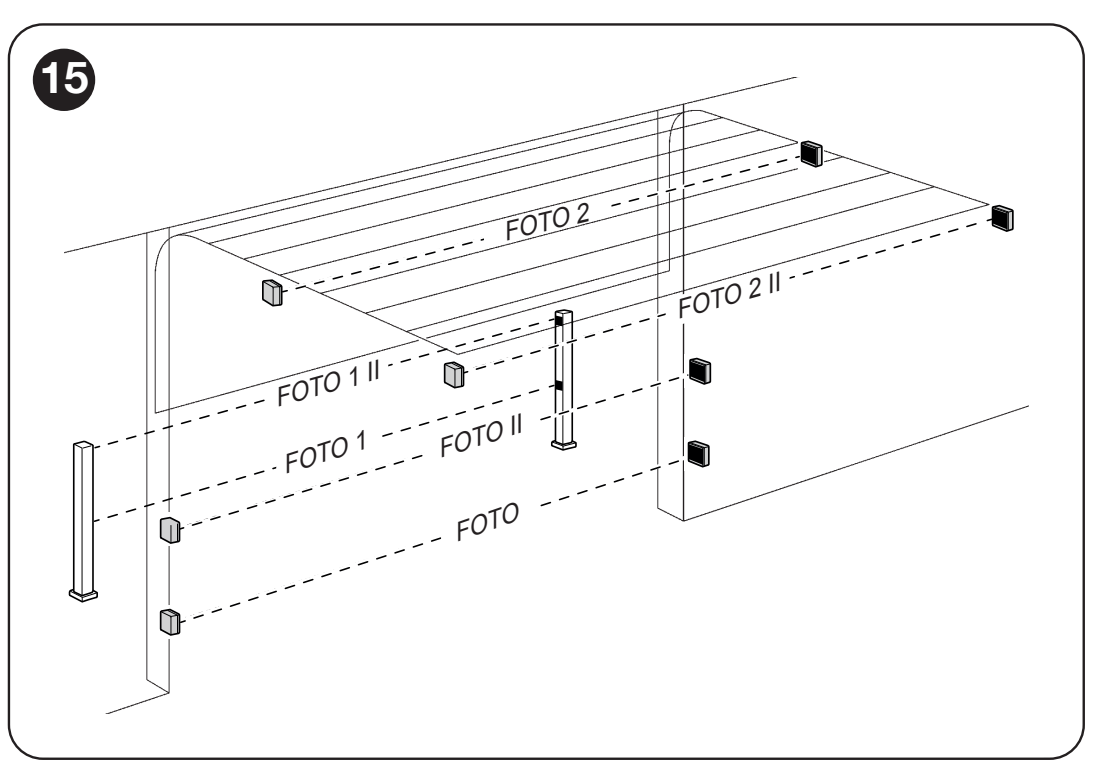

SOON: polohy a funkce jednotlivých párů fotobuněk
| Adresa | Reakce |
|---|---|
| FOTO / FOTO II | Vnější páry ve výšce 50 / 100 cm: při zavírání zastaví a obrátí pohyb. |
| FOTO 1 / FOTO 1 II | Vnitřní páry ve výšce 50 / 100 cm: ochrana při otevírání i zavírání. |
| FOTO 2 / FOTO 2 II | Vnější / vnitřní pár aktivní při otevírání. |
| FOTO 3 | Pár chránící celý prostor automatizace. |
| FA1 / FA2 | Povel k otevření, ne náhrada ochranného páru; na podporovaném TX i RX se přerušuje můstek A. |
Poloha můstků se nastavuje podle návodu fotobuňky EPMB a požadované funkce. Klasické reléové EPM se nepřipojují přímo na BlueBUS.
STOP a citlivá hrana
Viac NO kontaktov sa zapája paralelne, viac NC kontaktov do série. Odporová hrana musí jednotke dodať 8,2 kΩ v pokoji; pri kaskáde sa koncový odpor použije len na konci. Zapojenie optickej bezpečnostnej hrany závisí od jej konkrétneho rozhrania. Na tieto zariadenia neprenášajte pomocné +/− zo SbS/STOP bez správnej schémy hrany. Po každej zmene vykonajte učenie a skúšku STOP.
Maják a režimy FLASH
NICE ELDC je nízkonapäťový maják pre 12–36 V. Na SOA2R10 musí byť FLASH nastavený na II/L4 → hodnota L4 „maják“. Tento režim je určený pre 12 V výstražnú lampu do 21 W; nevyberajte príslušenstvo podľa 230 V sieťového vstupu pohonu. Po pripojení overte viditeľné blikanie počas pohybu brány.
| Režim FLASH | Napätie a zaťaženie |
|---|---|
| Maják | 12 V výstražná lampa, najviac 21 W; počas pohybu 0,5 s zapnuté / 0,5 s vypnuté. |
| Kontrolka otvorenia | 24 V, najviac 5 W. |
| Elektromagnet, západka alebo zámok | 24 V, najviac 10 W; len samotná cievka bez vlastnej elektroniky. Zvoliť príslušnú funkciu II/L4. |
Dvojica FLASH ani konektor antény nie sú označené ako pomocné svorky +/−. Poradie vodičov neodvodzujte z detailu SbS/STOP; pri polarizovanej cievke dodržte označenie zariadenia a osadenej dosky.
Záložná batéria PS124 a programovanie

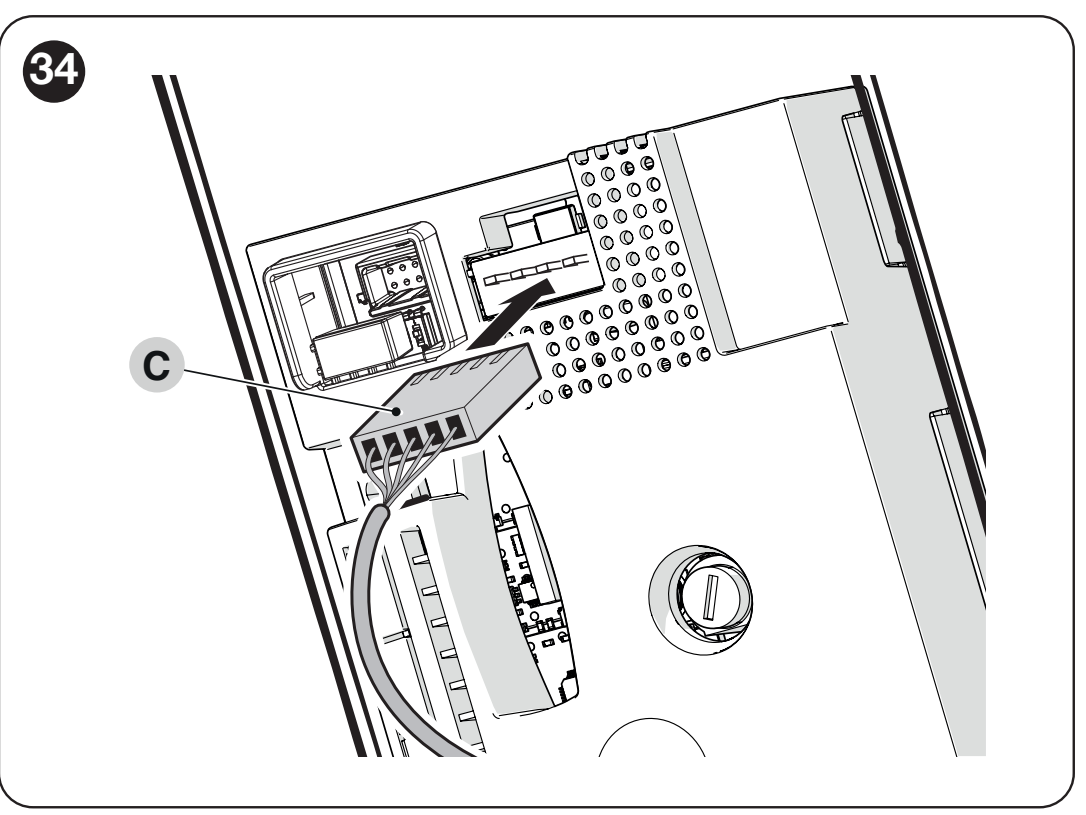

NICE PS124 sa osádza do pohonu a pripája na určený konektor až po montáži a naprogramovaní. Nie je súčasťou samostatného motora. Počet pohybov pri výpadku závisí od brány, odberu a stavu batérie; údaj približne 10 manévrov je iba orientačný.
BRZY: připojení konektoru záložní baterie PS124
Programátor Oview používá rozhraní IBT4N/BusT4. U podporovaného solárního napájení Solemyo se pohon nesmí současně napájet ze sítě. Zálohu ani solární příslušenství jiné generace nezaměňujte podle podobného konektoru.
První spuštění a naučení poloh
Před zapnutím na zkoušku dejte bránu přibližně do poloviny dráhy. Po zapnutí má BlueBUS blikat jednou za sekundu; maják a doprovodné světlo jsou v klidu vypnuté. Pokud kontrola nesedí, odpojte napájení a zkontrolujte zapojení.
1. Naučení BlueBUS a STOP
- Podržte OPEN ▲ + STOP ■ přibližně 3 s.
- Pusťte při rychlém blikání L1 a L2.
- Počkejte na dokončení: STOP LED svítí, L1/L2 zhasnou. L3/L4 mohou začít blikat jako výzva k učení poloh.
Učení je nutné i bez připojeného příslušenství.
2. Zkrácené učení otevření a zavření
- Podržte STOP ■ + CLOSE ▼ 3 s; L1 bliká.
- Tlačítky ▲/▼ nastavte požadované úplné otevření. Podržte STOP 5 s pro uložení A1 a přeskočení volitelných poloh.
- Při blikání L8 nastavte zavřenou polohu A0. Potvrďte STOP 2 s.
- Po zhasnutí LED bliká doprovodné světlo. Pokračujte povinným učením sil.
Úplné učení a vlastní zpomalování
Vstup je stejný: STOP + CLOSE 3 s. V každém bodě posuňte bránu ▲/▼ a polohu potvrďte STOP 2 s. Volitelnou polohu přeskočíte dvěma rychlými stisknutími STOP.
| LED / poloha | Význam |
|---|---|
| L1 – A1 | Úplné otevření; povinné. |
| L2 – RA1 | Začátek zpomalování při otevírání; volitelné. |
| L4 – RINT | Mezipoloha zpomalení při zavírání; zpomaluje přibližně 50 cm před bodem, poté vrátí nastavenou rychlost. |
| L5 – AP | Poloha částečného otevření; volitelné. |
| L7 – RA0 | Začátek zpomalování při zavírání; volitelné. |
| L8 – A0 | Zavřená poloha; povinné. |
3. Povinné automatické učení sil
Vyšlete pohybový povel SbS nebo OPEN. Jednotka provede 3 úplné cykly. Nepřerušujte je a hlídejte celý prostor brány. Při přerušení znovu spusťte proceduru přes SbS, OPEN nebo CLOSE. Změna poloh, rychlosti či směru otáčení vyvolá nové učení sil. Dokončení nesmí nahradit zkoušku bezpečnostních zařízení a nárazových sil.
Programování SOA2R10

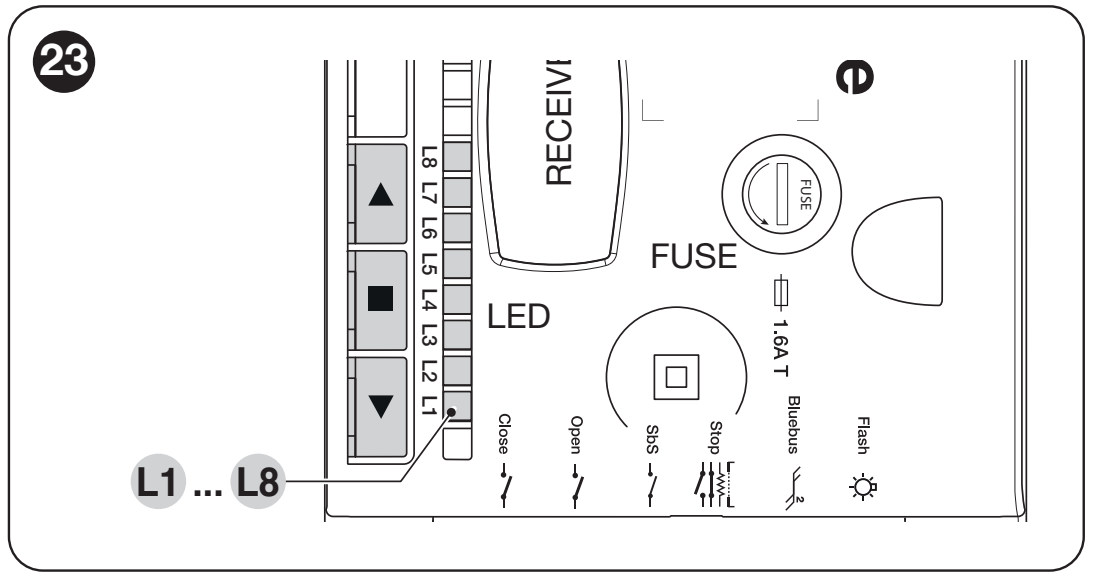

SOA2R10: OPEN ▲, STOP ■, CLOSE ▼ a programovací LED L1–L8
V klidu ▲ otevírá, ▼ zavírá a ■ zastavuje. Během pohybu všechna tři tlačítka zastaví motor. Při nastavování má každý parametr svou vstupní LED; hodnotová LED v úrovni II je samostatná volba.
Úroveň I – zapnutí a vypnutí funkcí
- Podržte STOP asi 3 s, dokud L1 nezačne blikat; pusťte.
- ▲/▼ vyberte vstupní LED.
- Krátce stiskněte STOP: krátké blikání znamená OFF, dlouhé ON.
- Po 10 s bez stisknutí se programování ukončí a změny uloží.
Všech osm funkcí je z výroby OFF.
| LED – funkce | Chování a výrobní stav |
|---|---|
| L1 – Automatické zavírání | ON: zavře po pauze nastavené v II/L1. OFF: bez automatického zavírání. Výrobně OFF. |
| L2 – Zavřít po fotobunce | ON: po uvolnění fotobuňky pauza 5 s. Při automatickém zavírání OFF se nejprve dokončí otevření; při ON může uvolnění fotobuňky zastavit otevírání a spustit 5s pauzu. STOP následné zavření zruší. Výrobně OFF. |
| L3 – Vždy zavřít | ON: po návratu napájení a zjištění otevřené brány zavře po 3s předblikání. OFF: tento návratový povel se nepoužije. Výrobně OFF. |
| L4 – Stand-by | ON: přibližně po minutě klidu vypne BlueBUS a běžné LED; BlueBUS bliká pomalu. Snižuje odběr při záloze. Výrobně OFF. |
| L5 – Dlouhá reverzace | ON: po bezpečnostním STOP nebo omezení síly obrací pohyb až ke koncové poloze. OFF: krátká reverzace přibližně 15 cm. Výrobně OFF. |
| L6 – Předblikání | ON: maják bliká 3 s před pohybem. OFF: zapne se při zahájení pohybu. Výrobně OFF. |
| L7 – Citlivost | ON: zvýší citlivost detekce překážky. Vyžaduje kontrolu sil a bezpečnostních reakcí. Výrobně OFF. |
| L8 – Typ brány | Zapnuto: těžká brána. Vypnuto: lehká brána. Nastavení nemění přípustnou plochu ani mechanické požadavky. Výrobně OFF. |
Úroveň II – nastavitelné parametry
- STOP podržte asi 3 s do blikání L1 a pusťte.
- ▲/▼ zvolte vstupní LED parametru.
- Podržte STOP; přibližně po 3 s svítí hodnotová LED.
- Se stále stisknutým STOP změňte hodnotu ▲/▼ a STOP pusťte.
- Po 10 s bez zásahu se nastavení uloží. Tučné hodnoty jsou výrobní předvolby.
| Vstupní LED – název a popis | LED nastavení – hodnota |
|---|---|
| L1 – Čas pauzy Platí při I/L1 ON. | L1 – 10 s L2 – 20 s L3 – 40 s L4 – 60 s L5 – 80 s L6 – 120 s L7 – 160 s L8 – 200 s |
| L2 – Krokování SbS Sekvence vstupu SbS a povelu krokování z rádia. | L1 – Otevřít – stop – zavřít – stop L2 – Otevřít – stop – zavřít – otevřít L3 – Otevřít – zavřít – otevřít – zavřít L4 – Kondominium L5 – Kondominium 2; povel nad 2 s = STOP L6 – Krokování 2; povel nad 2 s = částečné otevření L7 – Přítomnost obsluhy L8 – Otevírání poloautomaticky, zavírání s držením |
| L3 – Rychlost motoru Po změně zopakovat učení sil. | L1 – V1 – 30 % L2 – V2 – 44 % L3 – V3 – 58 % L4 – V4 – 72 % L5 – V5 – 86 % L6 – V6 – 100 % L7 – Otevřít V4 / zavřít V2 L8 – Otevřít V6 / zavřít V4 |
| L4 – Funkce FLASH Přizpůsobit připojenému zařízení a limitu výstupu. | L1 – Kontrolka otevřené brány L2 – Aktivní při zavřené bráně L3 – Aktivní při otevřené bráně L4 – Výstražný maják L5 – Elektrická západka L6 – Elektrický zámek L7 – Elektromagnet L8 – Kontrolka údržby |
| L5 – Síla při otevírání Síla nenahrazuje opravu tření. Po změně změřit nárazové síly. | L1 – Síla 1 – nízká L2 – Síla 2 L3 – Síla 3 L4 – Síla 4 L5 – Síla 5 L6 – Síla 6 L7 – Síla 7 L8 – Síla 8 – vysoká |
| L6 – Síla při zavírání Nastavovat jen po kontrole mechaniky a ochranných prvků. | L1 – Síla 1 – nízká L2 – Síla 2 L3 – Síla 3 L4 – Síla 4 L5 – Síla 5 L6 – Síla 6 L7 – Síla 7 L8 – Síla 8 – vysoká |
| L7 – Oznámení údržby Počítá manévry; otevření a zavření jsou dva manévry. | L1 – Automaticky podle zatížení L2 – 1 000 manévrů L3 – 2 000 manévrů L4 – 4 000 manévrů L5 – 6 000 manévrů L6 – 8 000 manévrů L7 – 10 000 manévrů L8 – 12 000 manévrů |
| L8 – Historie poruch Jen čtení, postup zobrazení. | L1 – 1. manévr – nejnovější L2 – 2. manévr L3 – 3. manévr L4 – 4. manévr L5 – 5. manévr L6 – 6. manévr L7 – 7. manévr L8 – 8. manévr |
Pokud jednotka používá hodnotu mezi dvěma úrovněmi, střídavě rozsvítí dvě LED. Nejde automaticky o poruchu. Vstupní LED parametru nezaměňujte s LED jeho hodnoty.
Změna směru otáčení
V klidu podržte STOP 3 s do blikání L1. Současně stiskněte ▲ + ▼: svítící doprovodné světlo znamená obrácený směr, zhasnuté standardní. Počkejte 10 s na ukončení a zopakujte učení poloh a sil. Směr neměňte během pohybu.
Dálkové ovládání a anténa
Rádiový přijímač se vkládá do zásuvky SM při odpojené síti i baterii. Výbavu samostatného pohonu nezaměňujte s hotovou sadou: přijímač a vysílače vyberte podle skutečně dodané sestavy.
NICE OXIBD podporuje jednosměrné i obousměrné ovladače; vhodným jednosměrným vysílačem je NICE MYGO4. Starší osazený přijímač může používat jiné kódování. Stejná frekvence 433,92 MHz sama o sobě nestačí.
V běžném režimu 1 jsou výstupy přijímače: 1 – krokování, 2 – částečné otevření, 3 – otevření, 4 – zavření. Režim 2 umožňuje uložit jednotlivé tlačítko na vybraný povel. Přesné párování a mazání provádějte podle návodu konkrétního přijímače OXIBD; tlačítka motoru nevymazávají jeho rádiovou paměť.
U OXIBD připojujte anténu do konektoru přijímače podle zapojení antény OXIBD. Střední vodič koaxiálu patří na signál, stínění na zem antény. Nejde o napájecí +/−.
Diagnostika a odstranění příčiny
Krátké záblesky majáku se opakují dvakrát s přestávkou 1 s. Nejprve odstraňte příčinu; vysokou silou nepřekonávejte překážku.
| Signál | Příčina a řešení |
|---|---|
| 2 záblesky | Fotobuňka brání pohybu. Vyčistěte a srovnejte optiku, odstraňte překážku; zkontrolujte adresování. |
| 3 záblesky | Zvýšený odpor nebo zásah omezení síly. Zkontrolujte vyvážení, vedení a pružiny; proveďte zkoušku. |
| 4 záblesky | STOP. Zkontrolujte citlivou hranu a její zapojení. |
| 5 záblesků | Chyba vnitřních parametrů: počkejte alespoň 30 s a zkuste povel. Pokud trvá, servis jednotky. |
| 6 záblesků | Překročený provozní limit: nechte pohon několik minut vychladnout. |
| 7 záblesků | Vnitřní elektrická chyba: odborník odpojí všechny zdroje a prověří desku i kabely. |
| 8 záblesků | Trvalý povel blokuje další povely. Zkontrolujte zaseknutý kontakt SbS/OPEN/CLOSE. |
| 9 záblesků | Elektronické zablokování automatizace. Použijte povel odblokování; nejde o lankové odblokování. |
| LED v klidu | Význam |
|---|---|
| BlueBUS 1× za sekundu | Běžný provoz. Dva rychlé záblesky potvrzují změnu vstupu nebo přijatý rádiový povel. |
| BlueBUS zhasnutá / trvale svítí | Zkontrolovat napájení, pojistky a desku; v stand-by je signalizace odlišná. |
| STOP zhasnutá | Bezpečnostní vstup není v uloženém klidovém stavu. |
| L1 + L2 blikají | Je třeba naučit zařízení. |
| L3 + L4 blikají | Je třeba naučit polohy. |
| L1 nebo L8 samostatně rychle bliká | Krajní rozsah enkodéru. Servis zkontroluje mechanické osazení; motor neprotlačujte za dráhu. |
| Doprovodné světlo bliká | Výzva k učení sil nebo probíhající učení; při souběhu s majákem může jít o diagnostiku. |
Během pohybu LED L1–L8 ukazují zatížení motoru: od L1 při nízké síle po L8 při maximální. Toto zobrazení není volba hodnoty v programování. Pokud zatížení roste, zkontrolujte mechanický odpor a vyvážení brány; nezvyšujte sílu bez bezpečnostní zkoušky.
Historie posledních osmi manévrů
Vstupte do úrovně II, zvolte vstupní L8 a podržte STOP asi 3 s. Svítící LED označují manévry s poruchou; L1 je poslední a L8 osmý. Se stisknutým STOP vyberte manévr ▲/▼: LED vybliká příslušný diagnostický kód. STOP poté pusťte.
Reset jednotky a servis enkodéru
Reset vymaže polohy, naučená zařízení a nastavení jednotky. Není to vymazání přijímače.
- Při stojící bráně podržte ▲ + ▼ asi 3 s, dokud se nerozsvítí L1–L8.
- Pusťte. L2 a L8 rychle blikají přibližně 3 s a jednotka obnoví výrobní nastavení.
- Zopakujte učení zařízení, poloh, sil a všechny bezpečnostní zkoušky.
Reset nemění směr otáčení ani celkový počet manévrů. Reset enkodéru je zvláštní servisní postup jen na pracovním stole, nikdy u motoru připojeného k bráně.
Kontrola před předáním brány
- Při odblokovaném pohonu zkontrolujte plynulý pohyb a vyvážení. U zde popsané sekční sestavy nesmí síla na ruční pohyb překročit 225 N. Pro výběr SOON navíc dodržte pracovní pásma odporu brány v tabulce výše. Tato síla není kroutící moment motoru ani přípustná nárazová síla.
- Po zablokování vyzkoušejte otevření, zavření a STOP; brána se nesmí křížit ani narážet za uložené koncové polohy.
- Otestujte každý pár fotobuněk u TX, u RX i uprostřed paprsku, například válcem Ø 5 cm a délky 30 cm. Zkontrolujte skutečnou reakci brány.
- Otestujte citlivou hranu, bezpečnostní okruh a nouzové odblokování. Nárazové síly musí montážník změřit vhodným měřidlem; po změně síly nebo citlivosti zkoušku zopakuje.
- Bránu předejte až po úspěšných zkouškách s označením, pokyny k odblokování a plánem údržby. Procházejte pouze zcela otevřenou a stojící bránou.
Údržba a bezpečná provoz
Odbornou údržbu proveďte nejpozději každých 6 měsíců nebo po 4 000 manévrech od poslední servisní prohlídky, podle toho, co nastane dříve. Po odpojení sítě a baterie zkontrolujte ukotvení, korozi, klín, hřídel, případný řetěz, pružiny a vodící části. Po obnovení napájení zopakujte bezpečnostní zkoušky.
Hlášení údržby v II/L7 doplňuje servisní plán. Pokud je FLASH nastaven na kontrolku údržby, při 81–100 % limitu bliká během celého manévru; nad limitem bliká stále, i mimo pohyb. Při nastavení FLASH na výstražný maják se údržba signalizuje odlišně: při 81–100 % zůstane svítit 2 s na začátku, nad limitem 2 s na začátku i konci manévru a poté pokračuje v běžném blikání. Po provedeném servisu vstupte do II/L7, držte STOP a současně ▲ + ▼ alespoň 5 s pro vynulování servisního počítadla. Celkové počítadlo tím nesmažete.
Při poruše bezpečnostního zařízení bránu nepoužívejte automaticky. Použijte bezpečné ruční ovládání a zajistěte opravu. Nesahejte svépomocí do napnutých pružin.
Technické parametry SOON SO2000
| Parametr | Hodnota |
|---|---|
| Řízení | NICE SOA2R10 vestavěná; magnetický enkodér. |
| Síťové napájení | 230 V AC, +10 % / −15 %, 50/60 Hz; třída I, uzemnění. |
| Motor | 24 V DC. |
| Odběr ze sítě | Maximálně 1,5 A; jmenovitě 1 A. |
| Příkon | Maximálně 350 W; jmenovitě 220 W. |
| Točivý moment | Maximálně 50 Nm; jmenovitě 30 Nm; statický 130 Nm. Statická hodnota není použitelný pohybový moment. |
| Otáčky | Maximálně 30 / jmenovitě 18 ot./min. |
| Provoz | Podle odporu a délky pohybu; tabulka cyklů. |
| Plocha / výška | Do 20 m² / orientačně 5 m. |
| Krytí / teplota | IP40, vnitřní použití; −20 až +50 °C. |
| Rozměry / hmotnost | Přibližně 115 × 375 × 300 mm / 10,5 kg. Rozměrový výkres uvádí výšku 298 mm. |
| Pojistky | F1 síťová 1,6 A; F2 řídicí 1,6 A s prodlevou. Nahradit pouze stejným typem po odstranění příčiny. |

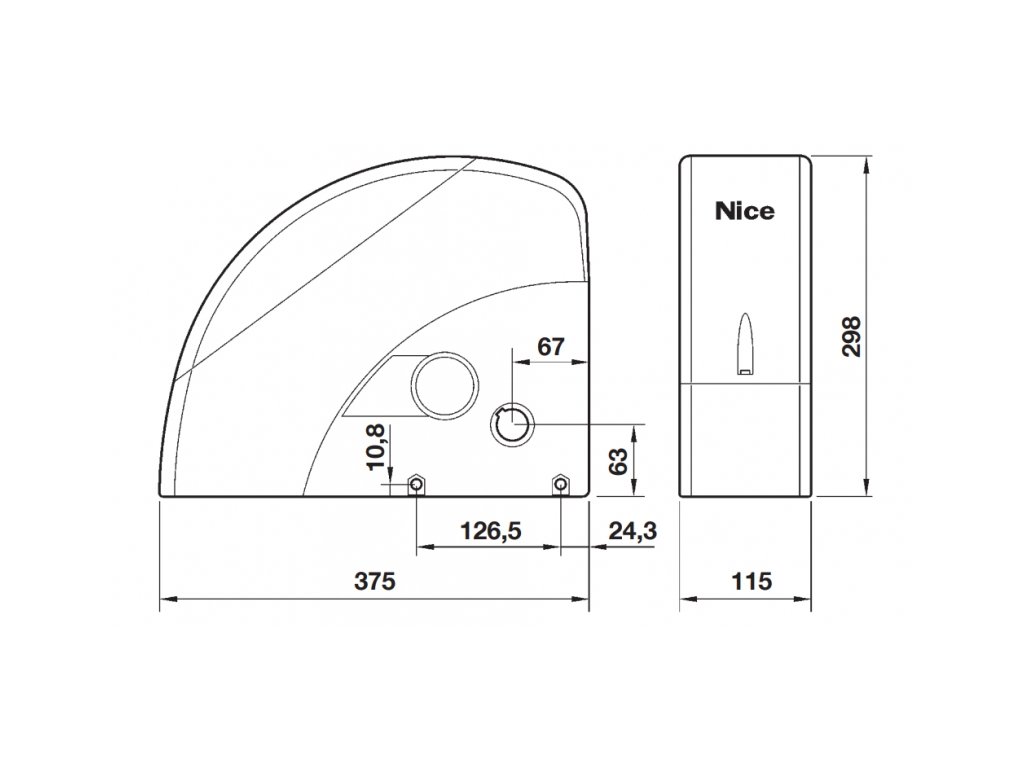

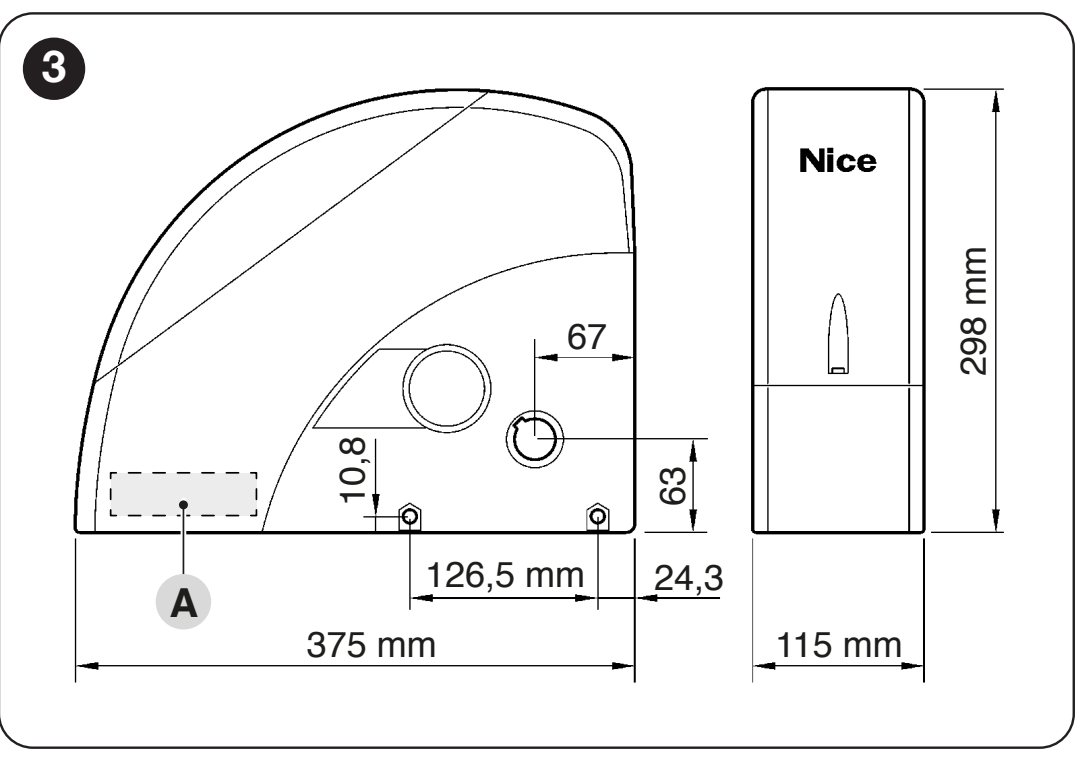

Rozměry pohonu SOON SO2000 a polohy montážních otvorů
360° zobrazení pohonu
Video návod pro montáž pohonu
Doplňkové parametry
| Kategorie: | Hřídelové pohony |
|---|---|
| Hmotnost: | 10.5 kg |
Diskuze
Buďte první, kdo napíše příspěvek k této položce.
