Zobrazení polohy brány v aplikaci SUPLA



Dvoukanálový Wi-Fi modul Zamel SBW-02 umožňuje kromě ovládání dvou zařízení zobrazovat informaci o tom, zda brána dosáhla jedné z koncových poloh (otevřená/zavřená). Nejprve je nutné informaci o stavu brány dostat do samotného Wi-Fi modulu. K tomu slouží svorka snímače IN1. Pro druhé připojené zařízení je k dispozici svorka IN2.

INFORMACE O STAVU BRÁNY POMOCÍ ŘÍDICÍ JEDNOTKY

Vybrané modely řídicích jednotek mají výstupy, které poskytují informaci o stavu brány. Výrobce NICE tyto výstupy označuje jako OGI (případně S.C.A.). Z výroby jsou naprogramovány pro zobrazení polohy brány, ale přeprogramováním je lze využít také pro jinou funkci, například pro elektrický zámek. Pokud svorky OGI používáte pro jinou funkci, doporučujeme využít druhý způsob zobrazení polohy brány pomocí magnetického spínače.

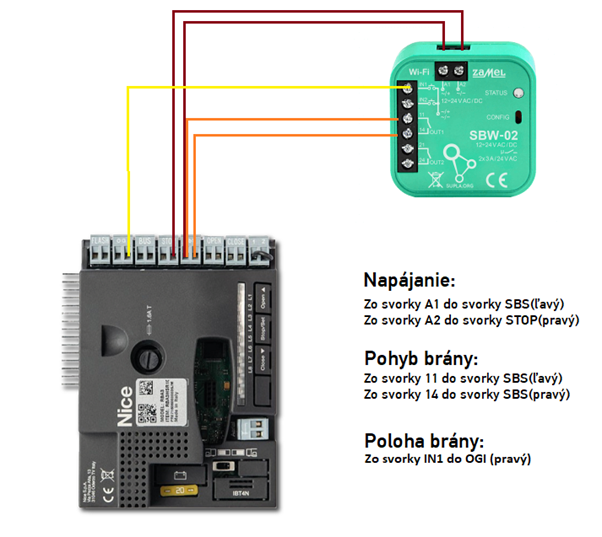

Příklad zapojení Wi-Fi modulu Zamel SBW-02 do řídicí jednotky NICE RBA3R10 s propojením svorek IN1 a OGI:

Příklad zapojení Wi-Fi modulu Zamel SBW-02 do řídicí jednotky NICE RBA3R10

INFORMACE O STAVU BRÁNY POMOCÍ MAGNETICKÉHO SPÍNAČE

Pokud vaše řídicí jednotka nemá svorku pro informaci o stavu brány nebo je tato svorka používána pro jiný účel, lze využít magnetický spínač, který se skládá ze samotného spínače a protikusu. Magnetický spínač má dvě polohy:

  1. magnetický spínač je v kontaktu s protikusem,
  2. magnetický spínač není v kontaktu s protikusem.

Aby indikace stavu brány fungovala správně, musí být magnetický spínač a jeho protikus vhodně umístěny. Magnetický spínač je propojen s Wi-Fi modulem a montuje se na nepohyblivý objekt u brány, například na sloupek nebo zídku. Protikus musí být umístěn na pohyblivé části brány tak, aby při zavřené, případně otevřené bráně, byl v kontaktu s magnetickým spínačem a ve druhé poloze byl kontakt přerušen. Každá poloha potom představuje jeden stav brány (zavřená nebo otevřená).

Magnetický spínač propojte s Wi-Fi modulem následovně:

  • jeden kabel zapojte do svorky A1,
  • druhý kabel zapojte do svorky IN1.

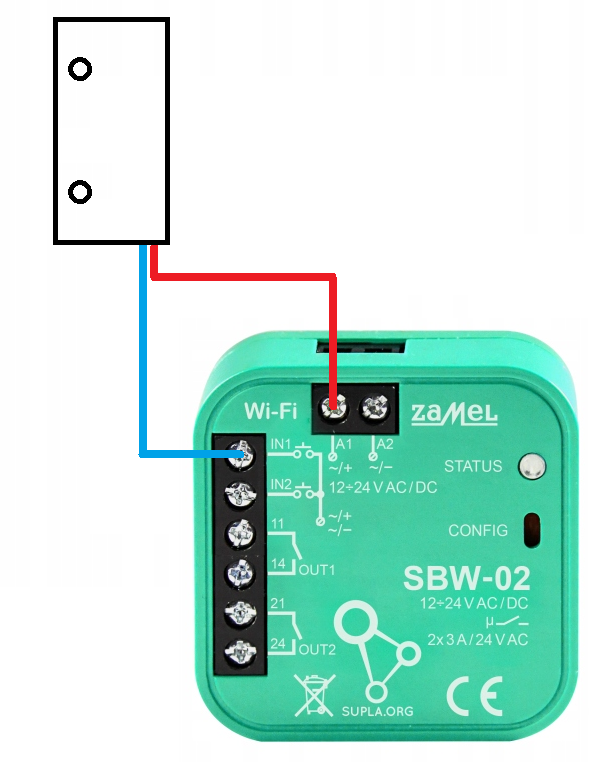

Zapojení magnetického spínače do Wi-Fi modulu Zamel SBW-02:

Zapojení magnetického spínače do Wi-Fi modulu Zamel SBW-02

SPRÁVNÉ NASTAVENÍ ZOBRAZENÍ STAVU BRÁNY V SUPLA CLOUD

V aplikaci se stav brány zobrazuje samostatně pod označením Snímač otevření brány. Snímač však můžete propojit s ovládacím kanálem a zobrazovat stav brány přímo na něm. Přihlaste se na https://cloud.supla.org/login a v kategorii Moje SUPLA otevřete Wi-Fi modul ZAMEL SBW-02. Ve spodní části obrazovky uvidíte jednotlivé kanály zařízení, které odpovídají vstupům a výstupům Wi-Fi modulu. První dva kanály slouží k ovládání a další kanály jako snímače stavu brány.

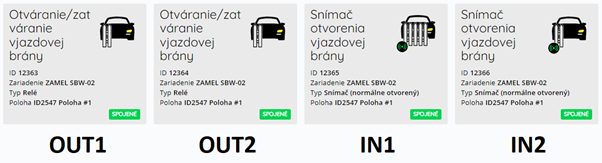

Kanály Wi-Fi modulu podle vstupů a výstupů:

Kanály Wi-Fi modulu podle vstupů a výstupů

Otevřete aktivní kanál snímače a v řádku Snímač pro kanál zvolte ovládací kanál, ve kterém se má zobrazovat stav brány.

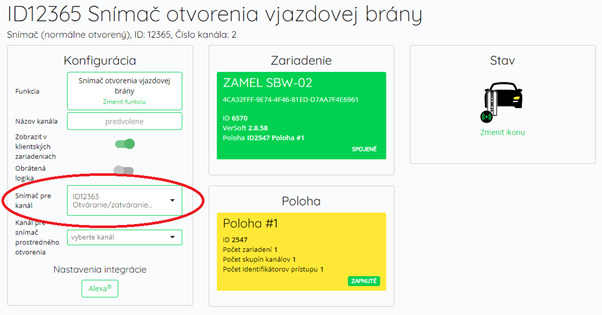

Propojení kanálu snímače s ovládacím kanálem:

Propojení kanálu snímače s ovládacím kanálem

Po propojení kanálu snímače s ovládacím kanálem se v aplikaci zobrazuje stav brány přímo na ovládacím tlačítku.

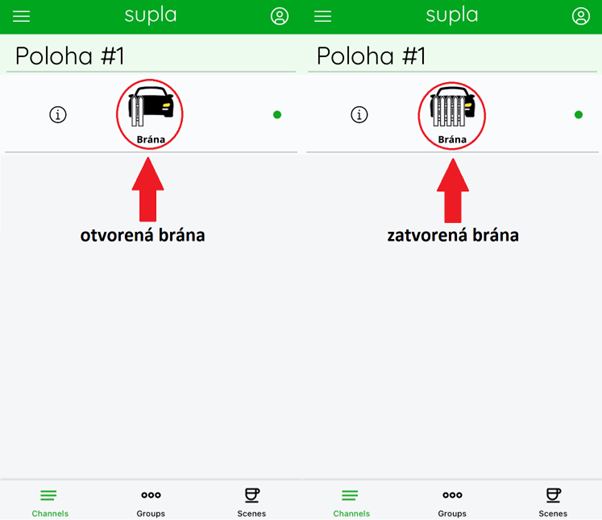

Zobrazení stavu brány v aplikaci SUPLA po propojení snímače s ovládacím kanálem:

Zobrazení stavu brány v aplikaci SUPLA

TIP: Pokud používáte pouze jeden kanál, tedy jedno připojené zařízení, můžete nepoužívané kanály vypnout a získat lepší přehled v mobilní aplikaci SUPLA. Nepoužívaný kanál stačí otevřít a zvolit funkci Žádná (kanál je vypnutý).

OPRAVA NESPRÁVNÉHO ZOBRAZENÍ

Může nastat situace, kdy aplikace zobrazuje nesprávný stav brány: při otevřené bráně ukazuje zavřenou bránu a naopak. Pro opravu se přihlaste na https://cloud.supla.org/login a v kategorii Moje SUPLA otevřete Wi-Fi modul ZAMEL SBW-02. Zvolte kanál snímače a v tabulce Konfigurace klikněte v řádku Obrácená logika na šedé tlačítko, které se změní na zelené. Změnu nezapomeňte uložit.

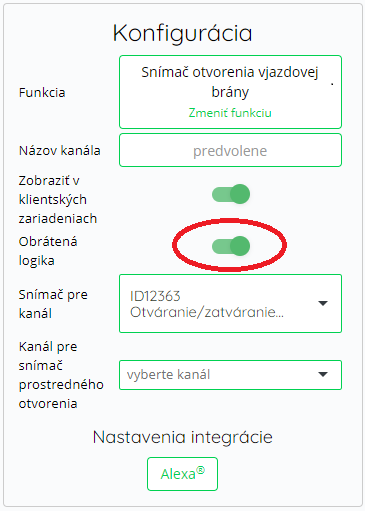

Nastavení obrácené logiky pro kanál snímače:

Nastavení obrácené logiky pro kanál snímače

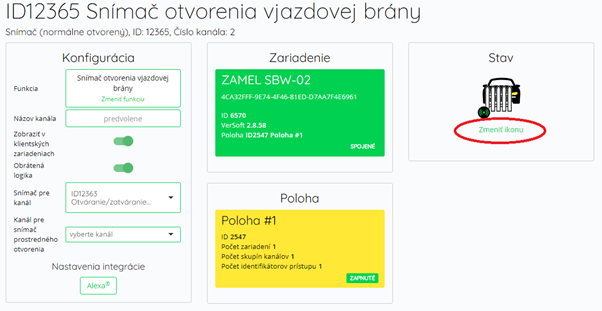

TIP na závěr: Ikonu zobrazení stavu brány můžete změnit v nastavení kanálu snímače:

Změna ikony zobrazení stavu brány v aplikaci SUPLA
