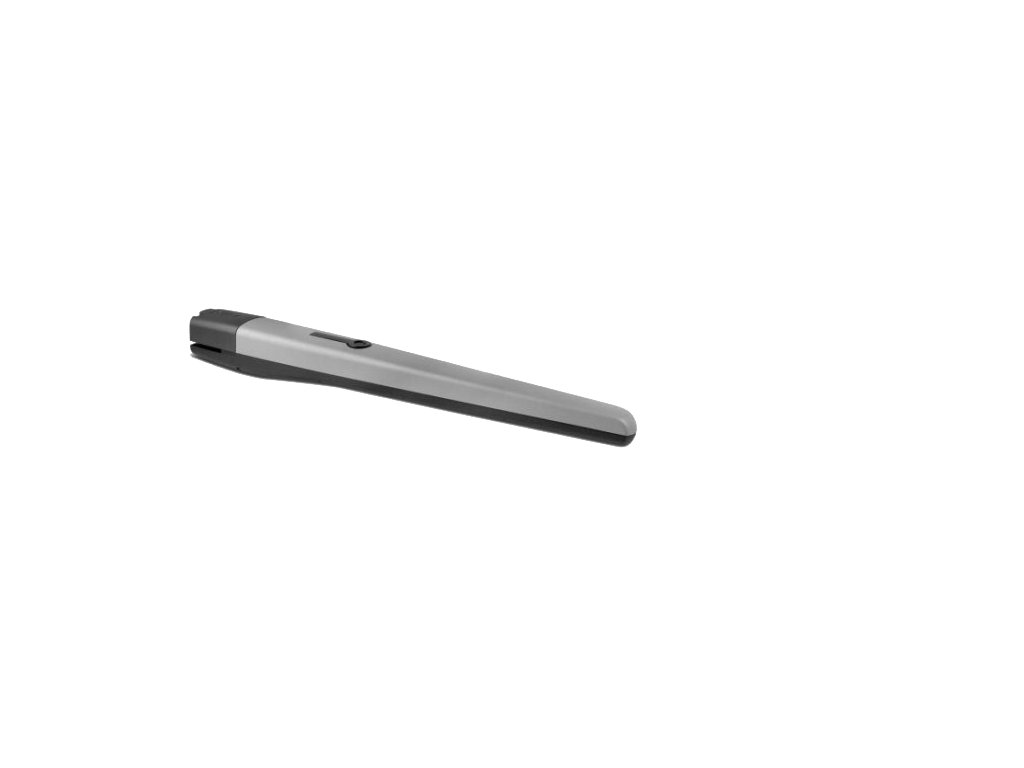

NICE Toona 5016P - samostatný pohon pro křídlové brány do křídla 5m/800kg pro větší zatížení

NICE Toona TO5016P je samostatný motor 230 V AC pro jedno křídlo brány.

Limity použití: 5 m a 800 kg nejsou přípustné současně. Při 5 m graf povoluje přibližně 250 kg, 800 kg přibližně do 1,8 m. Vhodnost určete podle křivky TO5016P pro délku i hmotnost konkrétního křídla.

Samostatný motor potřebuje vhodnou řídicí jednotku. Aktuální MC800/MCA5R30 je volbou pro jeden nebo dva motory; MC200 je dostupná pro jeden motor. V starší sadě postupujte podle návodu skutečně osazené desky.

• Nevratné
• 230V
• Pomalý
• S mechanickým dorazem a mikrospínačem; polohu koncových dorazů ověřte na dodaném kuse.
• Pro těžší břemena - 3200N


Rozsah použití

Graf výrobce pro TO5016P: přípustnou kombinaci délky a hmotnosti jednoho křídla odčítajte z křivky označené TO5016P.

Životnost a zatížení

Pro TO5016P uvádí dodatek NICE orientační rozsah 50 000 až 150 000 pracovních cyklů. Skutečná životnost závisí na délce a hmotnosti křídla, odporu pohybu, větru, teplotě a údržbě. Konkrétní počet cyklů z tohoto rozsahu nelze určit ani zaručit.

Kompatibilní řídicí jednotky

Aktuálně v nabídce

• NICE MC800 – aktuální pro jeden nebo dva 230 V motory.
• NICE MC200 – aktuální pro jeden 230 V motor.

Starší kompatibilní jednotky – již se nevyrábějí

• NICE Mindy A60
• NICE A400
• NICE-A6
• NICE-A6F

MC800 nahrazuje starší A60, A400, A6 a A6F v současné nabídce. Při existující sestavě návod MC800 nepoužívejte pro starší osazenou desku.

I. Instalace zadní montážní konzoly

Uchycení konzol: Před montáží změřte odsazení závěsu a rozměry A/B/C podle montážního grafu. Při běžném ocelovém sloupku doporučujeme 120 × 120 mm. Profil 100 × 100 mm použijte až po posouzení pevnosti sloupku, kotvení a základu vzhledem na bránu a vítr.

Pokud rozměry grafu nevyvádějí, upravte zadní konzolu nebo použijte prodlouženou PLA6. Při otevírání směrem ven je prodloužená zadní konzola nutná; její polohu určete podle grafu a ověřte volný pohyb křídla.

Nákres otevírání dovnitř	Nákres otevírání ven

Vypočítejte polohu zadního držáku podle následujících údajů Graf, ze kterého lze vyčíst rozměry A a B a maximální úhel otevření. Všimněte si, že hodnoty A a B musí být podobné (v ideálním případě stejné), aby se aktuátor pohyboval plynule lineárně.

Ukázka vysvětluje postup odčítání. Rozměry pro TO5016P určete podle modelového montážního grafu hned pod ní.

Postup výpočtu:

1. Změřte vzdálenost C z Kreslení
2. Na grafu najděte naměřené C, veďte vodorovnou čáru a na sousední stupnici odčítajte B.
3. Průsečík s čarou d.i.l. určuje maximální úhel otevření; z něj svislicí odčítajte A.
4. Hodnoty B pod přerušovanou čarou t výrobce nedoporučuje.
5. Pokud úhel nevyhovuje, upravte A a případně B tak, aby byly přibližně stejné; ověřte celý pohyb křídla.

Před připevněním držáku na sloupek nebo stěnu je třeba jej zkrátit na požadovanou délku odpovídající rozměrům A a B a přivařit k montážní desce.

1. Odřízněte držák na požadovanou délku	2. Nainstalujte zkrácený držák na montážní desku

Dodávaná zadní konzola je dlouhá 150 mm. Před zkrácením a přivařením ověřte, zda výsledné rozměry odpovídají grafu.

Před samotným připevněním zadní konzoly zkontrolujte, zda přední konzola vychází na pevnou část dveřního křídla, protože mezi přední a zadní konzolou je výškový rozdíl, jak je znázorněno na obrázku. Rozdíl F = 34 mm.

Pokud vše sedí, připevněte zadní držák ke sloupku nebo stěně pomocí šroubů, hmoždinek a podložek.

Přední konzola a výška uchycení

Pro TO5016P je pevný rozměr D = 845 mm. K naměřenému A zvolte E z tabulky (E = 845 mm − A). Výškový rozdíl konzol je na výkresu NICE F = 34 mm; před přivařením jej ověřte na dodaných konzolách.

Kabeláž a zapojení motoru

Před zapojením odpojte elektrické napájení. Napětí 230 V AC je napětí motoru; napájení centrály a výstupy příslušenství se posuzují zvlášť. Na motoru jsou označeny svorky AP / COM / CH a ochranné uzemnění. Zapojení, směr pohybu a kontrolu mikrospínačů proveďte podle originálního obrázku NICE a návodu použité řídicí jednotky. Při otvírání směrem ven se podle NICE prohodí vodiče směru; ochranný vodič zůstává na svém místě.

Po zapojení ověřte směr pohybu, polohy zastavení a bezpečnostní prvky podle manuálu konkrétní centrály. Elektrické připojení a zkoušky patří odborně způsobilé osobě.

Koncové polohy a mikrospínač

Motor 230 V má mechanický doraz s mikrospínačem, který při kontaktu s čapem přeruší napájení. Montážník při odpojeném napájení ověří počet a polohu dorazů na dodaném kuse a vyzkouší otevření i zavření podle návodu skutečné centrály. Postup nastavování mechanického dorazu 24V varianty se na tento 230V motor nepřenáší.

Zapojení příslušenství při MC800 s deskou MCA5R30

Následující zapojení platí pro MC800/MCA5R30 v sadách s touto centrálou. Svorky příslušenství patří centrále, nikoliv samotnému motoru. Při jiné řídicí jednotce použijte její vlastní schéma. Před prací odpojte síťové napájení.

Pokud jsou vstupy AUX 8–11 použity pro koncové spínače, jejich funkce se liší od vstupů PHOTO. Při změně fotobuněk nebo zapojení zopakujte příslušné učení a vyzkoušejte zastavení a reakci brány. Podrobný postup je v návodu centrály MC800.

Reléové fotobunky v režimu Standby

Reléové fotobunky s fototestem

Kompatibilní příslušenství s pohonem NICE Toona TO5016P

Příslušenství vybírejte podle skutečné řídicí jednotky, jejních vstupů, výstupů a rádiového přijímače:

Ruční odblokování pohonu

Odblokujte nebo zablokujte pohon pouze při stojícím křídle. Pokud je na bráně elektrozámek, nejprv jej odemkněte. Při poruše odpojte napájení.

1. Odsuňte ochrannou krytku, vložte dodaný klíč a otočte jím ve směru hodinových ručiček.
2. Zdvihněte odblokovací páčku a křídlo posuňte ručně.
3. K opětovnému zablokování páčku sklopte, klíč otočte proti směru hodinových ručiček, vyjměte jej a krytku zavřete.

Před opětovným spuštěním zkontrolujte, že je pohon zajištěn a v dráze brány nikdo není.

Kontrola a údržba

Zajistěte odbornou kontrolu pohonu nejpozději každých šest měsíců; při intenzivním používání může být zapotřebí častěji. Technik při odpojeném napájení prověří uchytení, korozi, opotřebení a mazání závitovnice a vodící matice, poté vyzkouší pohyb a bezpečnostní prvky. Pokud se brána chová neobvykle, nepokoušejte se o opravu sami; obraťte se na montážní firmu.

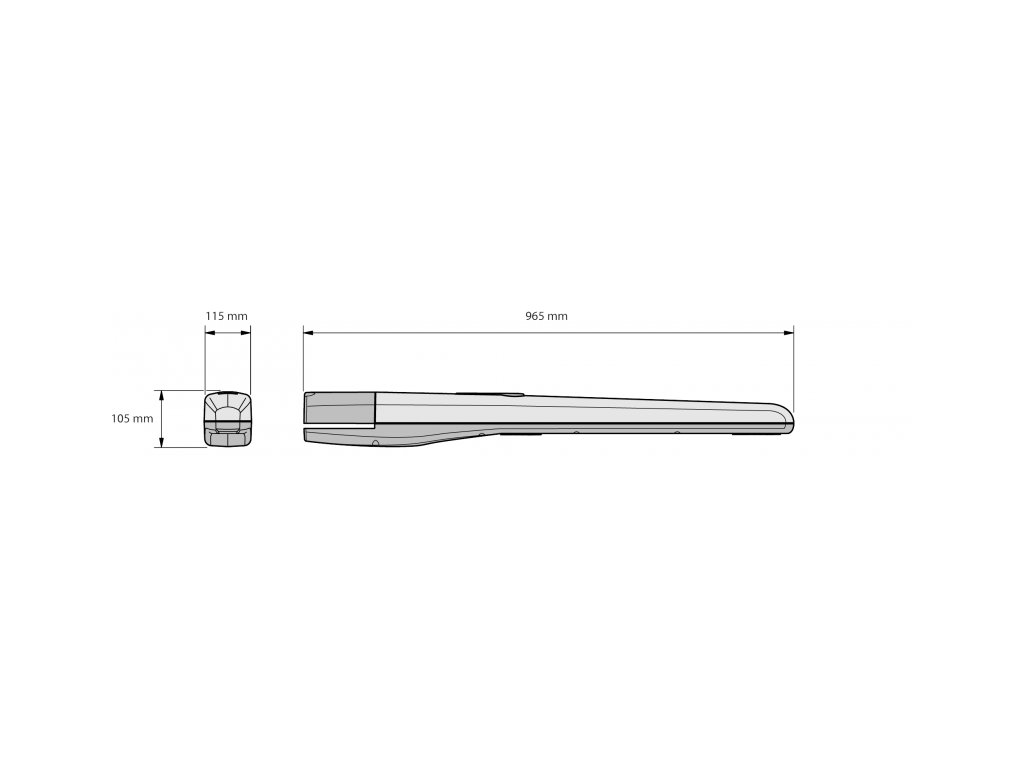

Technické vlastnosti

Parametry a graf modelu TO5016P doplňuje montážní dodatek výrobce. Programování proveďte podle návodu skutečně osazené centrály.
