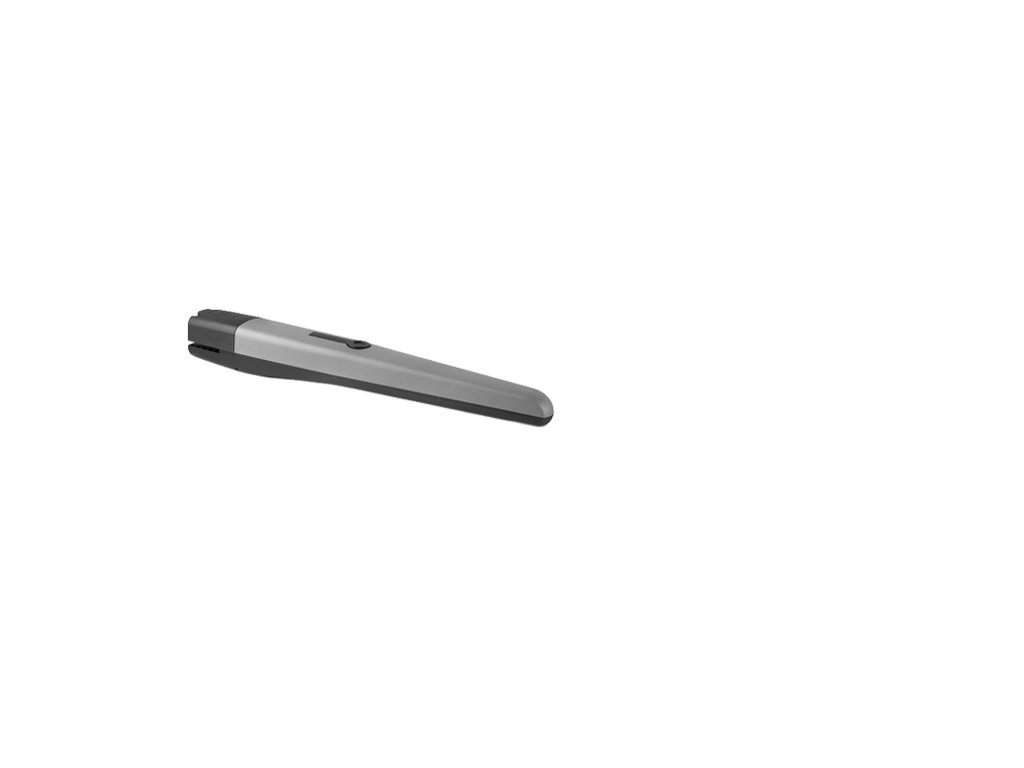

NICE Toona Toona 4016P - samostatný pohon pro křídlové brány do křídla 3m/800kg pro větší zatížení

NICE Toona TO4016P je samostatný elektromechanický motor pro jedno křídlo brány. Motor pracuje s napětím 230 V AC z vhodné řídicí jednotky. Údaj o napětí motoru není údajem o síťovém napájení centrály.

Hmotnost a délku jednoho křídla posuzujte spolu podle grafu NICE; dvě krajní hodnoty uvedené u modelu neplatí automaticky současně.

Zesílená varianta má vlastní graf přípustné hmotnosti a délky křídla. Při výběru použijte tento graf pro přesný model motoru.

Pokud je motor součástí sady s MC800/MCA5R30, použijte návod této desky. U jiné nebo starší sady si ověřte skutečný typ řídicí jednotky.

• Nevratné
• 230V
• Pomalý
• S mechanickým dorazem a mikrospínačem; koncové polohy ověřte podle skutečného provedení motoru
• Pro těžší břemena - 3200N


Rozsah použití

Graf NICE ukazuje krajní hodnoty 800 kg a 3 m pro jedno křídlo. Jejich přípustnou kombinaci odčítajte z křivky; maxima nelze automaticky použít současně.

Životnost a zatížení

U modelu TO4016P je orientační životnost 50 000 až 150 000 pracovních cyklů. Závisí na hmotnosti a délce křídla, odporu pohybu, teplotě, větru a údržbě. Přesný počet cyklů pro konkrétní bránu z tohoto rozsahu nelze určit.

Výběr řídicí jednotky

NICE MC800/MCA5R30 je aktuální centrála a nahrazuje starší A60, A400, A6 a A6F. Pro jeden motor se nadále prodává i MC200. U již osazené starší jednotky použijte návod k její konkrétní desce.

Aktuálně v nabídce

• NICE MC800 – pro jeden nebo dva 230 V motory.
• NICE MC200 – pro jeden 230 V motor.

Starší kompatibilní jednotky – již se nevyrábějí

• NICE Mindy A60
• NICE A400
• NICE-A6
• NICE-A6F

I. Instalace zadní montážní konzoly

Sloupek a uchycení konzol: Pro běžné uchycení doporučujeme pevný sloupek s průřezem 120 × 120 mm. Průřez 100 × 100 mm je orientační minimum, pouze pokud vyhovuje pevnost sloupku, jeho základu a poloha závěsu.

Při jiném průřezu nebo odsazení závěsu upravte zadní konzoli nebo použijte prodlouženou konzolu PLA6. Rozměry A a B musí odpovídat naměřenému C a úhlu otevření; jejich význam ukazuje montážní graf. Při otevírání směrem ven je zapotřebí prodloužená zadní konzola; její délku určete z geometrie montáže a ověřte volný pohyb křídla.

Nákres otevírání dovnitř

Nákres otevírání ven

Vypočítejte polohu zadního držáku podle následujících údajů Graf, ze kterého lze vyčíst rozměry A a B a maximální úhel otevření. Všimněte si, že hodnoty A a B musí být podobné (v ideálním případě stejné), aby se aktuátor pohyboval plynule lineárně.

Montážní graf NICE Toona TO4006 / TO4016P

Příklad čtení hodnot z grafu

Postup výpočtu:

1. Změřte vzdálenost C z Kreslení
2. V montážním grafu najděte naměřené C a veďte z něj vodorovnou čáru. Na vedlejší stupnici odečtěte odpovídající rozměr B.
3. Průsečík s čarou d.i.l. (odporučená montážní linie na grafu NICE) určuje maximální úhel otevření; z něj svislicí odčítajte rozměr A.
4. Nepoužívejte rozměr B pod přerušovanou čarou t; NICE tuto oblast grafu nedoporučuje.
5. Pokud úhel otevření nevyhovuje, upravte A a případně i B tak, aby byly přibližně stejné. Potom znovu ověřte celý pohyb křídla.

Před připevněním držáku na sloupek nebo stěnu je třeba jej zkrátit na požadovanou délku odpovídající rozměrům A a B a přivařit k montážní desce.

1. Odřízněte držák na požadovanou délku

2. Nainstalujte zkrácený držák na montážní desku

Dodávaná zadní konzola má délku 150 mm. Před zkrácením a přivařením ověřte, zda umožní dodržet rozměry A a B pro váš sloup; podle potřeby použijte prodlouženou konzolu.

Před samotným připevněním zadní konzoly zkontrolujte, zda přední konzola vychází na pevnou část dveřního křídla, protože mezi přední a zadní konzolou je výškový rozdíl, jak je znázorněno na obrázku.

Podle výkresu NICE je výškový rozdíl konzol F = 34 mm. Před přivařením ověřte rozměr i na dodaném provedení konzol.

Pokud vše sedí, připevněte zadní držák ke sloupku nebo stěně pomocí šroubů, hmoždinek a podložek.

II. Instalace přední montážní konzoly

Prední konzolu osaďte podle rozměrů A, D a E. Pro TO4016P uvádí montážní tabulka D = 695 mm; příslušnou hodnotu E zvolte podle naměřeného A:

V dodávaném balení se nachází konzola k přivaření, pokud byste měli zájem o konzoli k přišroubování, doporučujeme objednat alternativní konzolu k přišroubování NICE PLA8.

1. Vypočítejte z Tabulky hodnotu E
2. Vypočítejte výšku podle obrázku výšek konzol (zobrazit obrázek)
3. Připevněte držák ke křídlu (pokud držák svařujete, doporučujeme ho zatím jen nasadit)

III. Montáž pohonu brány na zadní držák

1. Připevněte motor k držáku podle obrázku pomocí dodaného zadního čepu držáku, podložky a matice.
2. Matici zcela utáhněte a poté povolte o 1/10 otáčky, aby se pohon brány mohl otáčet

IV. Montáž pohonu brány na přední konzolu

1. Připevněte pohon k držáku podle obrázku pomocí dodaného kolíku a podložky.
2. Plně utáhněte kolík

V. Koncové polohy a mikrospínač

Motor 230 V má mechanický doraz s mikrospínačem, který při kontaktu s čapem přeruší napájení motoru. Montážník musí při odpojeném napájení ověřit skutečnou výbavu dorazů dodaného pohonu, nastavit koncové polohy a před provozem vyzkoušet pohyb i bezpečnostní prvky podle návodu použité řídicí jednotky.

Kabeláž a zapojení motoru

Před zapojením odpojte elektrické napájení. Napětí 230 V AC je napětí motoru; napájení centrály a výstupy příslušenství se posuzují zvlášť. Na motoru jsou označeny svorky AP / COM / CH a ochranné uzemnění. Zapojení, směr pohybu a kontrolu mikrospínačů proveďte podle originálního obrázku NICE a návodu použité řídicí jednotky. Při otvírání směrem ven se podle NICE prohodí vodiče směru; ochranný vodič zůstává na svém místě.

Po zapojení ověřte směr pohybu, polohy zastavení a bezpečnostní prvky podle manuálu konkrétní centrály. Elektrické připojení a zkoušky patří odborně způsobilé osobě.

Zapojení příslušenství při MC800 s deskou MCA5R30

Následující zapojení platí pro MC800/MCA5R30 v sadách s touto centrálou. Svorky příslušenství patří centrále, nikoliv samotnému motoru. Při jiné řídicí jednotce použijte její vlastní schéma. Před prací odpojte síťové napájení.

Pokud jsou vstupy AUX 8–11 použity pro koncové spínače, jejich funkce se liší od vstupů PHOTO. Při změně fotobuněk nebo zapojení zopakujte příslušné učení a vyzkoušejte zastavení a reakci brány. Podrobný postup je v návodu centrály MC800.

Reléové fotobunky v režimu Standby

Reléové fotobunky s fototestem

Příslušenství podle řídicí jednotky

Volitelné příslušenství vybírejte podle řídicí jednotky v konkrétní sestavě. Před objednáním zkontrolujte její napětí, vstupy, přijímač a typ připojení:

Ruční odblokování pohonu

Odblokujte nebo zablokujte pohon pouze při stojícím křídle. Pokud je na bráně elektrozámek, nejprv jej odemkněte. Při poruše odpojte napájení.

1. Odsuňte ochrannou krytku, vložte dodaný klíč a otočte jím ve směru hodinových ručiček.
2. Zdvihněte odblokovací páčku a křídlo posuňte ručně.
3. K opětovnému zablokování páčku sklopte, klíč otočte proti směru hodinových ručiček, vyjměte jej a krytku zavřete.

Před opětovným spuštěním zkontrolujte, že je pohon zajištěn a v dráze brány nikdo není.

Kontrola a údržba

Zajistěte odbornou kontrolu pohonu nejpozději každých šest měsíců; při intenzivním používání může být zapotřebí častěji. Technik při odpojeném napájení prověří uchytení, korozi, opotřebení a mazání závitovnice a vodící matice, poté vyzkouší pohyb a bezpečnostní prvky. Pokud se brána chová neobvykle, nepokoušejte se o opravu sami; obraťte se na montážní firmu.

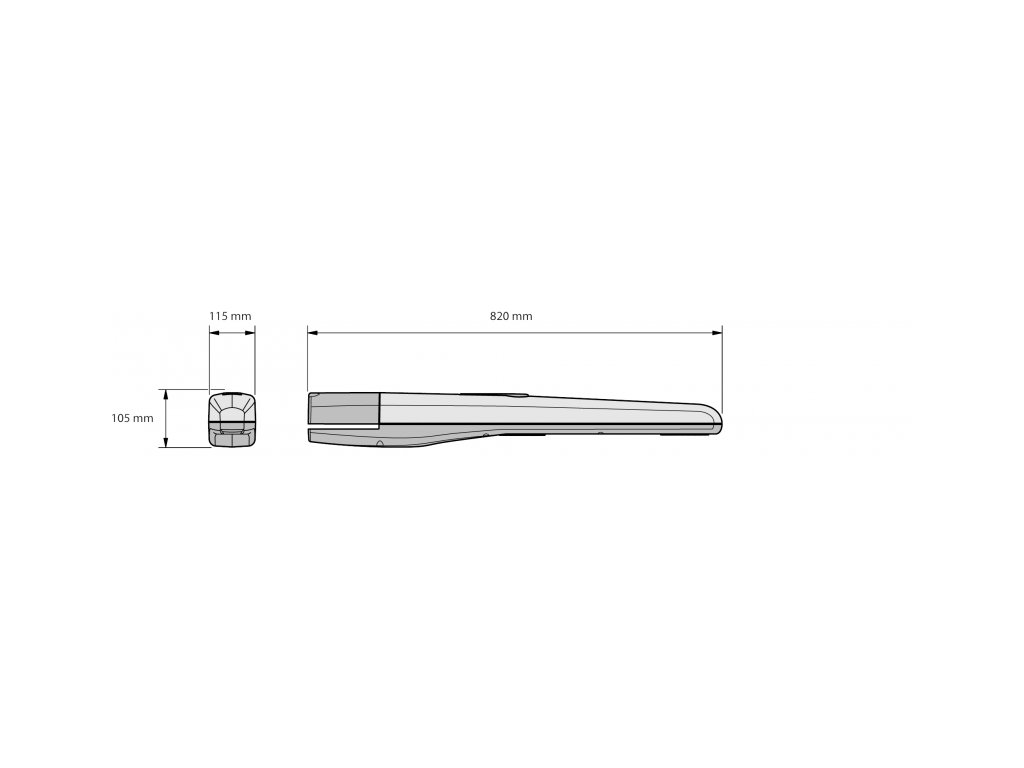

Technické vlastnosti

Montážní manuál NICE Toona · Technický dodatek pro TO4016P. Programování, učení poloh a příslušenství patří k návodu skutečné řídicí jednotky.
