NICE TOO TOO4500 - samohybný, pro jedno křídlo 4,5 m/250 kg
Samostatný pohon NICE TOO4500.
NICE TOO4500 je samostatný elektromechanický pohon pro jedno křídlo otevírací brány do 4,5 m a do 250 kg. Motor je 230 V AC; nejedná se o 24V variantu. Je nevratný a při výpadku napájení se odblokuje klíčem. Řídicí jednotka a bezpečnostní prvky se vybírají podle celé brány.
| Rychlá navigace | |
|---|---|
| Výběr | Řídící jednotka |
| Sady | Montáž |
| Rozměr C | Zapojení |
| Zkouška | Příslušenství |
| Odblokování | Údržba |
| Parametry | Manuál |
| Příslušenství – svorky a polarita | Manuál PDF |
Kdy zvolit tento pohon
Hranice 4,5 m a 250 kg platí pro jedno křídlo, ale vhodnost neurčují samy. Rozhoduje také odpor pohybu, poloha závěsu, výplň, vítr a montážní geometrie. Pro jinou délku nebo hmotnost porovnejte TOO3000 do 3 m / 300 kg. Příbuzný TOO4524 má 24 V motor a vyžaduje odlišnou řídicí jednotku.
Výrobce pro 230V variantu uvádí maximálně 24 cyklů za hodinu. Při častějším používání se posuzuje celá brána a vhodnost provozního režimu.
Řídicí jednotka pro 230V motor
Aktuální MC800 s deskou MCA5R30 řídí jeden nebo dva motory. MC200 je aktuální volbou pro jeden motor. Při dvou křídlech proto použijte vhodnou dvojmotorovou centrálu. V našich aktuálních sadách pro TOO4500 je MC800; před zapojením vždy zkontrolujte složení konkrétní sady.
Při existující montáži se starší jednotkou A60, A400, A6 nebo A6F použijte návod skutečně osazené desky. Aktuální náhradou těchto jednotek je MC800. Její návod platí pro MC800/MCA5R30. Napětí motoru, síťové napájení centrály a nízkonapěťový výstup příslušenství jsou odlišné obvody.

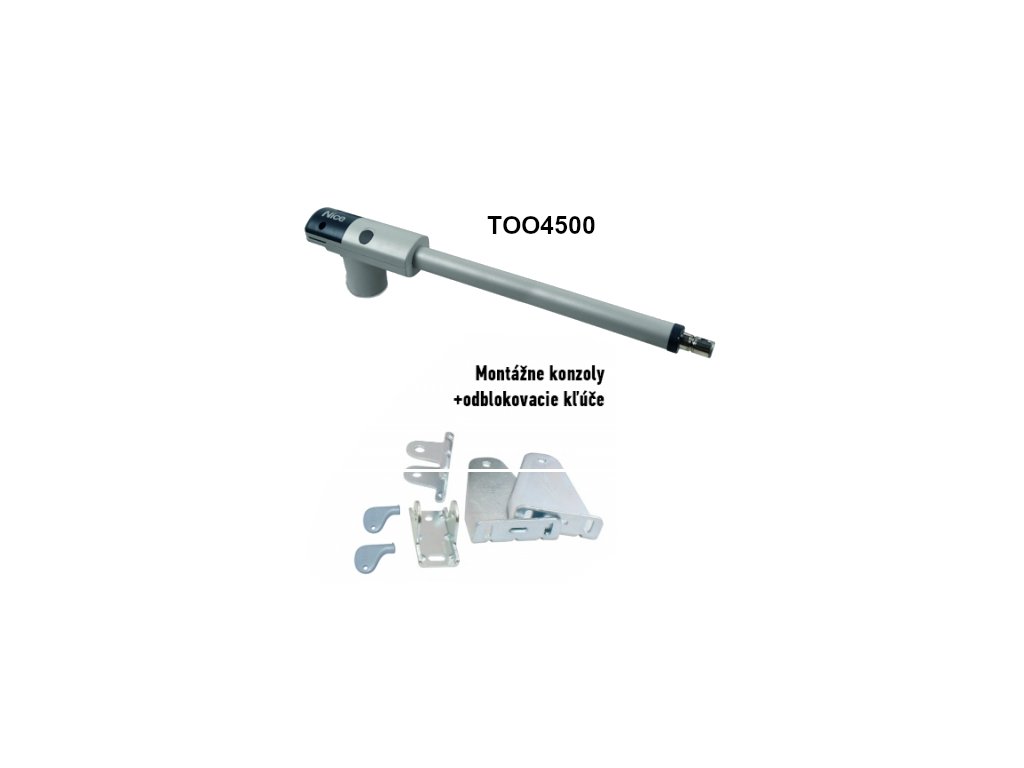

Obrázek ukazuje základní díly motoru a konzol. Před montáží zkontrolujte dodané balení. Řídicí jednotka a bezpečnostní zařízení se vybírají samostatně nebo podle výbavy kompletní sady.
Sady pro jedno nebo dvě křídla
Samostatný motor je určen pro jedno křídlo. U dvoukřídlové brány jsou zapotřebí dva pohony. Po stranách porovnejte 230 V sady s centrálou MC800 a různou výbavou; uprostřed je samostatný 24 V alternativní motor.
| Sady pro 1 křídlo | Alternativní pohon | Sady pro 2 křídla |
|---|---|---|
NICE TOO4500
Centrála MC800, Základní sada S fotobunkami S příslušenstvím | NICE TOO4524
24 V DC Vyžaduje řídicí jednotku pro 24 V motory. Výbavu celé sestavy vyberte na kartě tohoto pohonu. | NICE TOO4500
Centrála MC800, Základní sada S fotobunkami S příslušenstvím |
Limity délky a hmotnosti se posuzují pro každé křídlo samostatně spolu s montážní geometrií. Základní sadu před použitím doplňte o potřebné bezpečnostní prvky; jejich výběr a zapojení najdete v části kompatibilní příslušenství.
Montáž konzol a geometrie křídla
Před kotvením určete polohu závěsu, zadní a přední konzoly a požadovaný úhel otevření. Rozměry A/B ve výkresu určují průběh pohybu a síly. Sloupek i kotvení musí unést zatížení; při jiné poloze závěsu či rozměru sloupku se konzoly upraví nebo zvolí vhodné prodloužené konzoly tak, aby zůstala zachována potřebná geometrie. Samotný rozměr profilu to nezaručí.
| Otvírání | A | B |
|---|---|---|
| 90° | 200 mm | 250 mm |
| 110° | 170 mm | 170 mm |
Pro konkrétní model viz rozměry kotvících konzol TOO4500. Při otevírání směrem ven je obvykle potřeba jiné nebo prodloužené uchycení; montážník musí znovu ověřit A, B, C a volný pohyb na celé dráze.
Rozměr C při zavřené bráně
Při zavřeném křídle změřte vzdálenost C < 1 300 mm. Hodnota musí být menší než uvedená hranice, nesmí se jí rovnat ani ji překročit. Současně je třeba dodržet zvolenou kombinaci A/B.
Zadní konzoli upevněte do nosné konstrukce, motor odblokujte, píst vysuňte a přední konzoli nejprve osaďte zkušebně. Po vyrovnání motora ověřte celý ruční pohyb. Až poté konzoly definitivně zajistěte. V otevřené i zavřené poloze musí být mechanické dorazy brány; konec zdvihu pístu je nenahrazuje.
Zapojení 230 V motoru
Zapojení vykonává kvalifikovaný technik při odpojeném napájení. Kabel vede přes průchodku a příchytku; ochranný vodič PE se připojí k motoru podle výkresu. Motorové vodiče a odpovídající kondenzátor se zapojí podle svorek konkrétní desky a štítku dílu. U MC800/MCA5R30 patří jeden motor na M2; u dvou motorů se M1/M2 přiřadí podle pořadí pohybu. Nízkonapěťové fotobunky se nepřipojují na motorové svorky.
Pro MC800/MCA5R30 viz zapojení motorů M1/M2 a kabeláž řídicí jednotky.
Zkouška před prvním použitím
Zkontrolujte volný ruční chod, pevnost uchycení, oba dorazy a správný směr motoru. Podle NICE se musí dát křídlo při odblokovaném pohonu v obou směrech ručně pohybovat silou nejvíce 390 N. Potom podle návodu osazené centrály otestujte fotobuňky, STOP, povely a reakci při překážce. Při sestavě s MC800 výrobce vyžaduje také bezpečnostní hrany; samotné fotobuňky je nenahrazují. Motor sám nemá programování rádia ani učení dráhy; u MC800 viz rádiové ovládání a učení pohybu křídel.
Pokud má osazená centrála regulátor síly Force-F, nenastavujte jej bez zvláštního důvodu na 100 %. Pokud přibližně 75 % nestačí, obraťte se na technickou podporu. U současné MC800/MCA5R30 se síla nastavuje podle návodu této desky; postup s trimrem na ni nepřenášejte. Nastavení síly nenahrazuje měření a zkoušku bezpečnosti celé brány.
Zapojení příslušenství při MC800 s deskou MCA5R30
Následující zapojení platí pro MC800/MCA5R30 v sadách s touto centrálou. Svorky příslušenství patří centrále, nikoliv samotnému motoru. Při jiné řídicí jednotce použijte její vlastní schéma. Před prací odpojte síťové napájení.
| Příslušenství | Svorky, napájení a polarita |
|---|---|
Pomocné napájení | Na MCA5R30 je svorka 3 = 0 V (−) a svorka 4 = +24 V DC a společný bod vstupů. Pro napájené příslušenství je společný limit 200 mA; ověřte odběr a přípustné napětí každého výrobku. |
Reléové fotobunky EPM | Při vypnutém Standby bez fototestu napájejte vysílač TX a přijímač RX ze svorky 4 (+24 V DC) a svorky 3 (−). Beznapěťový kontakt C–NC přijímače zapojte mezi 4 (společný) a příslušný vstup 8/PHOTO, 9/PHOTO1 nebo 10/PHOTO2. Kontakt nemá +/−. Vstupy AUX musí být nastaveny na režim reléových fotobuněk; v režimu koncových spínačů mají jiný význam. |
EPM při zapnutém Standby | Podle schématu MCA5R30 napájejte TX i RX mezi svorkou 4 (+24 V DC) a svorkou 5 (OutSTB, spínaná vratná větev). Na fotobunkách EPM je 1 = +, 2 = vratná větev. OutSTB je 24 V, maximálně 4 W a v Standby se vypíná; svorku 5 nepoužívejte jako trvalý mínus. Kontakt RX C–NC jde mezi 4 a příslušný PHOTO vstup. |
EPM s fototestem | Podle schématu fototestu zapojte TX 1 → 4 (+24 V DC), TX 2 → 5 (OutSTB). Přijímač je trvale napájen: RX 1 → 4 (+), RX 2 → 3 (−). Kontakt RX C–NC zůstává mezi 4 a příslušným PHOTO vstupem. OutSTB nepřetěžujte ani nepoužívejte současně pro jinou zátěž; po zapojení proveďte učení a zkoušku bezpečnostní funkce. |
Fotobuňky BlueBUS | Kompatibilní EPMB připojte dvojvodičem na svorky 6 a 7 BlueBUS. + a − se nerozlišují. Nastavte adresu a po přidání nebo odebrání prvku spusťte učení zařízení. |
STOP a povelové kontakty | Beznapěťový vstup 12/STOP přijímá podle zapojeného prvku NO, NC nebo 8,2 kΩ; stav se učí. 13/SbS, 14/OPEN a 15/CLOSE používají kontakt NO proti svorce 4 (společný). Takové kontakty nemají +/−; na vstupy nepřivádějte cizí napětí. Platí i pro relé klíčového spínače či externího přijímače. |
Maják ELAC | NICE ELAC připojte na výstup FLASH určený pro samostatně blikající lampu: spínané 120/250 V AC, nejvíce 21 W. Jde o síťový výstup; nemá +/−. Nesmí se zaměnit za 24V svorky příslušenství. |
Elektrický zámek | Svorky 1–2 / EL: 12 V AC, nejvíce 15 VA. Střídavý výstup nemá +/−; ověřte parametry zámku. |
Rádiový přijímač | OXIBD se osazuje do konektoru SM; napájecí svorky 3/4 ani BlueBUS na něj nepoužívejte. Anténa se připojuje podle přijímače, nikoliv podle svorek motoru. |
Pokud jsou vstupy AUX 8–11 použity pro koncové spínače, jejich funkce se liší od vstupů PHOTO. Při změně fotobuněk nebo zapojení zopakujte příslušné učení a vyzkoušejte zastavení a reakci brány. Podrobný postup je v návodu centrály MC800.
Reléové fotobunky v režimu Standby
Reléové fotobunky s fototestem
Kompatibilní příslušenství
Příslušenství se připojuje k vybrané řídicí jednotce, nikoliv přímo k tělu motoru. Volba fotobuněk, rádia, majáku a zámku závisí na výstupech a konektorech skutečně osazené desky.
| Co | Proč | Typ |
|---|---|---|
| Řídicí centrála | Ovládá jeden nebo dva 230 V motory. Vyberte ji podle počtu křídel a vybavení brány. | MC800/MCA5R30 pro jeden nebo dva motory; MC200 pro jeden motor. |
| Maják | Blikáním upozorňuje na pohyb brány. Napájení vyberte podle výstupu osazené centrály. | ELAC pro 230 V výstup FLASH na MC800; u MC200 ověřte její výstup a dovolený příkon. |
| Fotobuňky | Chrání prostor brány. MC800/MCA5R30 podporuje reléový kontakt i BlueBUS, MC200 má reléový vstup PHOTO; napájení, adresování a reakci určte podle zvolené desky. Typy vpravo jsou alternativy podle zapojení. | |
| Bezpečnostní hrany | Při sestavě s MC800 jsou zapotřebí vedle fotobuněk. Typ hrany a způsob připojení zvolte podle vstupu STOP osazené desky. | Tlakové senzory překážek; pro MC800/MCA5R30 viz zapojení STOP. |
| Vysílač | Ovládání na dálku. Zvolte kódování podle skutečně osazeného rádiového přijímače; stejná frekvence sama o sobě nestačí. Pro MC800 viz přijímač a ovladače. | |
| Přijímač | Rádiový přijímač a další rozhraní patří ke konkrétní centrále. Zásuvný modul SM se používá s MC800; u MC200 ověřte jeho vlastní rádio a možnosti připojení. |
|
| Anténa | Pomáhá dosahu přijímače; připojení závisí na osazeném rádiovém modulu. | |
| Klávesnice | Přístup kódem. EDSWG vyžaduje vhodný rádiový přijímač; BlueBUS EDSB patří k MC800 s tímto rozhraním, nikoliv automaticky k MC200. | |
| Klíčový spínač | Povel klíčem z pevného místa; kontakt připojte na vhodný povelový vstup centrály. | |
| Čtečky karet | Přístup kartou nebo přívěskem. ETPB používá BlueBUS MC800; při MC200 tento typ přímo nepřipojujte. |
|
| Elektrické zámky | Zámek pomáhá držet křídlo zavřené, zvláště u delšího křídla. PLA10/PLA11 jsou volitelné; napájení a časování ověřte podle centrály a konkrétní brány. Pro MC800 viz výstup EL. |
|
Ruční odblokování při výpadku napájení
Otevřete gumovou krytku, vložte dodaný klíč a otočte jej o 90° ve směru hodinových ručiček. Bránu poté můžete přesunout ručně. Pro opětovné zajištění nastavte křídlo přibližně do poloviny otevření a klíč otočte o 90° proti směru hodinových ručiček. Před motorovým chodem ověřte zajištění.
Údržba a bezpečnost
Nejpozději po šesti měsících od uvedení do provozu nechte zkontrolovat motor a bránu. Technik při odpojeném napájení prověří konzole, šrouby, korozi, pohyblivé části, dorazy a bezpečnostní zařízení; poté provede funkční zkoušku. Při poškození nebo neobvyklém odporu bránu nepoužívejte.
Technické parametry motoru
| Parametr | Hodnota |
|---|---|
| Model motoru | TOO4500 |
| Napětí motoru | 230 V AC / 50 Hz |
| Největší délka jednoho křídla | 4,5 m |
| Největší hmotnost jednoho křídla | 250 kg |
| Jmenovitý / maximální příkon | 250 / 340 W |
| Jmenovitý / maximální proud | 1,1 / 1,5 A |
| Jmenovitá / maximální síla | 300 / 2 000 N |
| Rychlost posuvu | 0,016 m/s |
| Zdvih pístu | 500 mm |
| Provozní limit | 24 cyklů/h |
| Stupeň krytí | IP54 |
| Provozní teplota | −20 až +50 °C |
| Hmotnost samotného motoru | 6 kg |

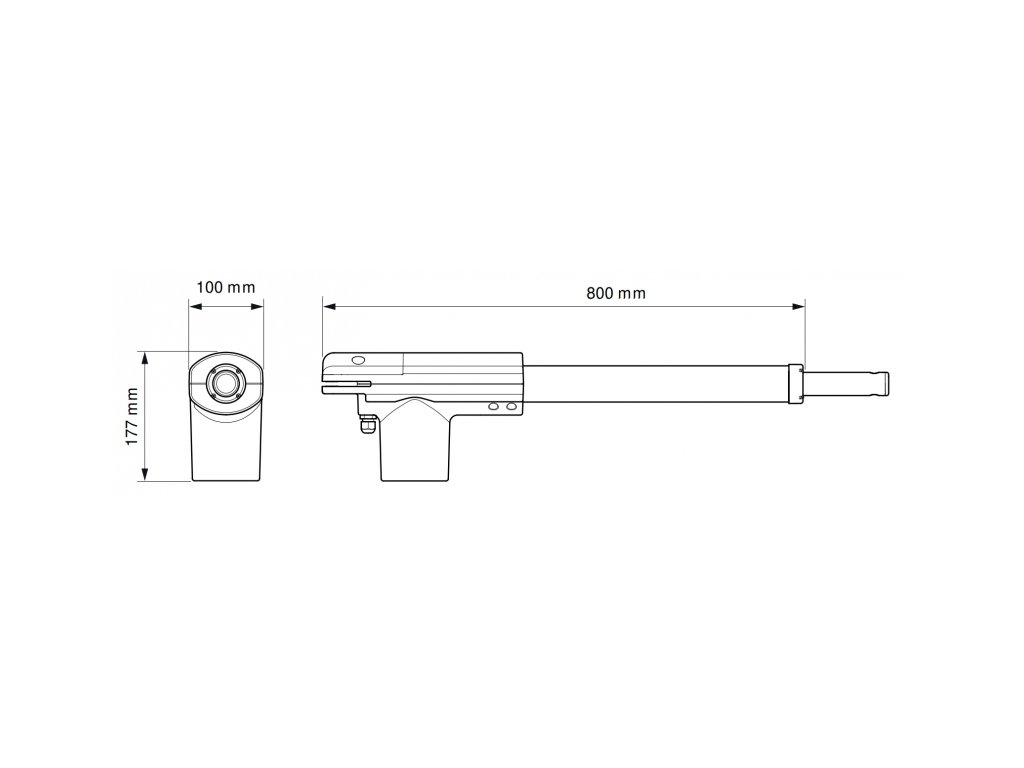

| Rozměry motoru | 800 × 100 × 177 mm |
Údaje 340 W a 2 000 N jsou maximální, nikoli jmenovité. Hmotnost 6 kg je hmotnost samotného motoru; hmotnost doručovaného balení se může lišit.
Doplňkové parametry
| Kategorie: | Samostatná ramena |
|---|---|
| Hmotnost: | 6 kg |
