CAIS Samonosná sada 73x61x3,5 posuvné brány do šířky průjezdu 4,5m, profil Fe děrovaný KIT ENZO SB 03

Sada komponentů KIT ENZO SB 03 pro výrobu samonosné posuvné brány s šířkou průjezdu do 4,5 m/450 kg. Všechny součásti kromě profilu C jsou pozinkované.

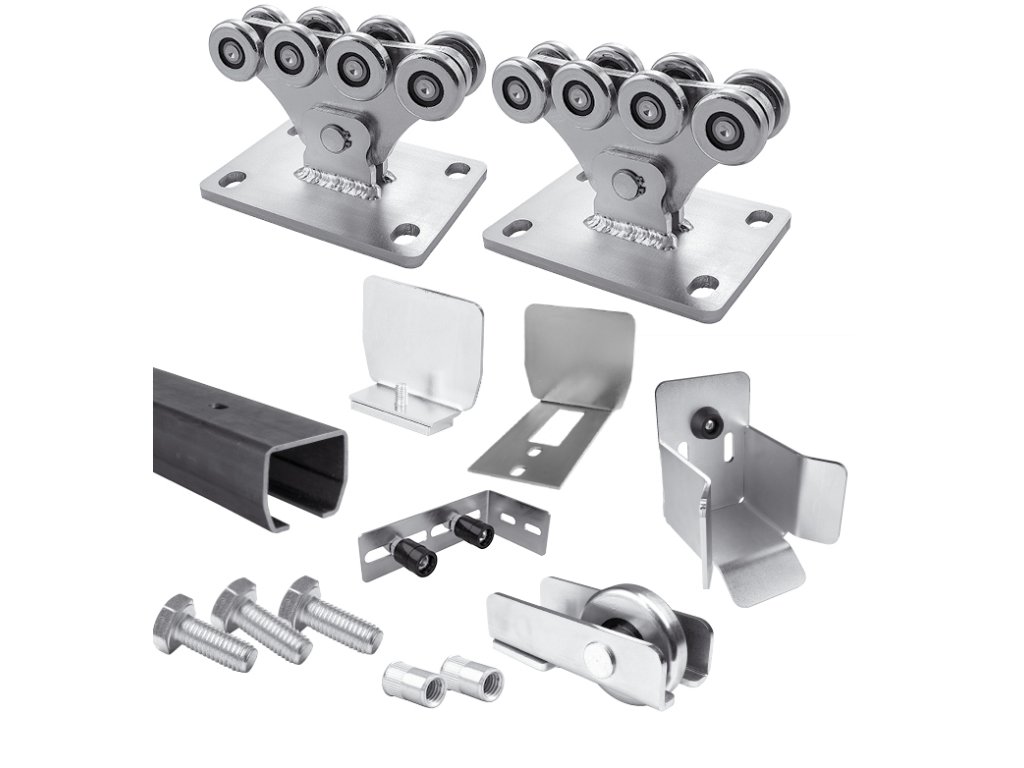

Sada CAIS-ENZO-SB-03 obsahuje:
	1 ×	C-profil 73x61x3,5mm s otvory pro šrouby, Fe, 6m	CAIS-STAGE-SB-6
	Vodicí profil C přišroubovaný ke spodní části brány, pomocí kterého brána jezdí po vozících ukotvených v betonovém základu. Surová ocel bez povrchové úpravy. Sada šroubů a nýtovacích matic pro upevnění		Detail
	2 ×	Vozík s osmi kuličkovými kolečky SPEED S	CAIS-SPEED-S
	Pozinkovaný ocelový vozík s 8 kovovými koly.		Detail
	1 ×	Spodní rampa - pro C-profil 73x61x3,5	CAIS-RUN-S
	Spodní rampa posuvné brány je zasunuta do C-profilu a upevněna k němu pomocí přítlačné desky. Nájezdová rampa se při zavírání odlehčí na spodní zarážce.		Detail
	1 ×	Spodní doraz pro C-profil 73x61x3,5	CAIS-LAST-S
	Dojezdová kapsa je umístěná ve spodní části dorážecího sloupku. Odlehčuje tlakové a tahové síly působící na vozíky při zavřené bráně.		Detail
	1 ×	Horní vedení se dvěma válečky pro posuvné brány	CAIS-FRS2
	Vedení brány pro vertikální stabilizaci brány v příčném směru.		Detail
	1 ×	Kryt profilu C 73x61x3,5	CAIS-PILOT-SN
	Krytka C-profilu posuvné brány se instaluje na začátek, případně i na konec vodícího C-profilu. Vkládá se do C-profilu a je k němu připevněna pomocí přítlačné desky.		Detail
	1 ×	Kryt profilu C 73x61x3,5 s nájezdovým nástavcem	CAIS-PILOT-SR
	Kryt CAIS PILOT SR pro C-profil posuvné brány je instalován v horní části vedení C-profilu. Kryt je připevněn k rampě brány CAIS RUN S.		Detail
	1 ×	Instalační příručka pro samonosnou sadu	Stáhnout
	Instalační příručka pro úspěšnou instalaci s názornými nákresy zapojení, pokyny pro programování a párování.

Výhody a vlastnosti sady CAIS ENZO SB 03

• Snadná montáž díky propracovaným detailům a rychlá instalace díky C-profilu přišroubovanému ke konstrukci, protože C-profil není třeba svařovat
• Upevňovací šrouby a nýtovací matice v balení pro upevnění C-profilu ke konstrukci prostřednictvím otvorů v C-profilu, které jsou rozmístěny nejméně po 400 mm
• C-profil surové oceli bez povrchové úpravy se sériovým číslem a 100% testovaný s vozíky je stejně přesný jako při střelbě.
• Vysoce kvalitní ložiska vozíku. Středy kol vozíku vrtané, ne řezané laserem
• Testováno od -37°C do +50°C
• Německá ocel. Japonští roboti, Made in Czech Republic

Ukázka vhodnosti použití stavebnice pro výrobu samonosné posuvné brány CAIS ENZO SB 03

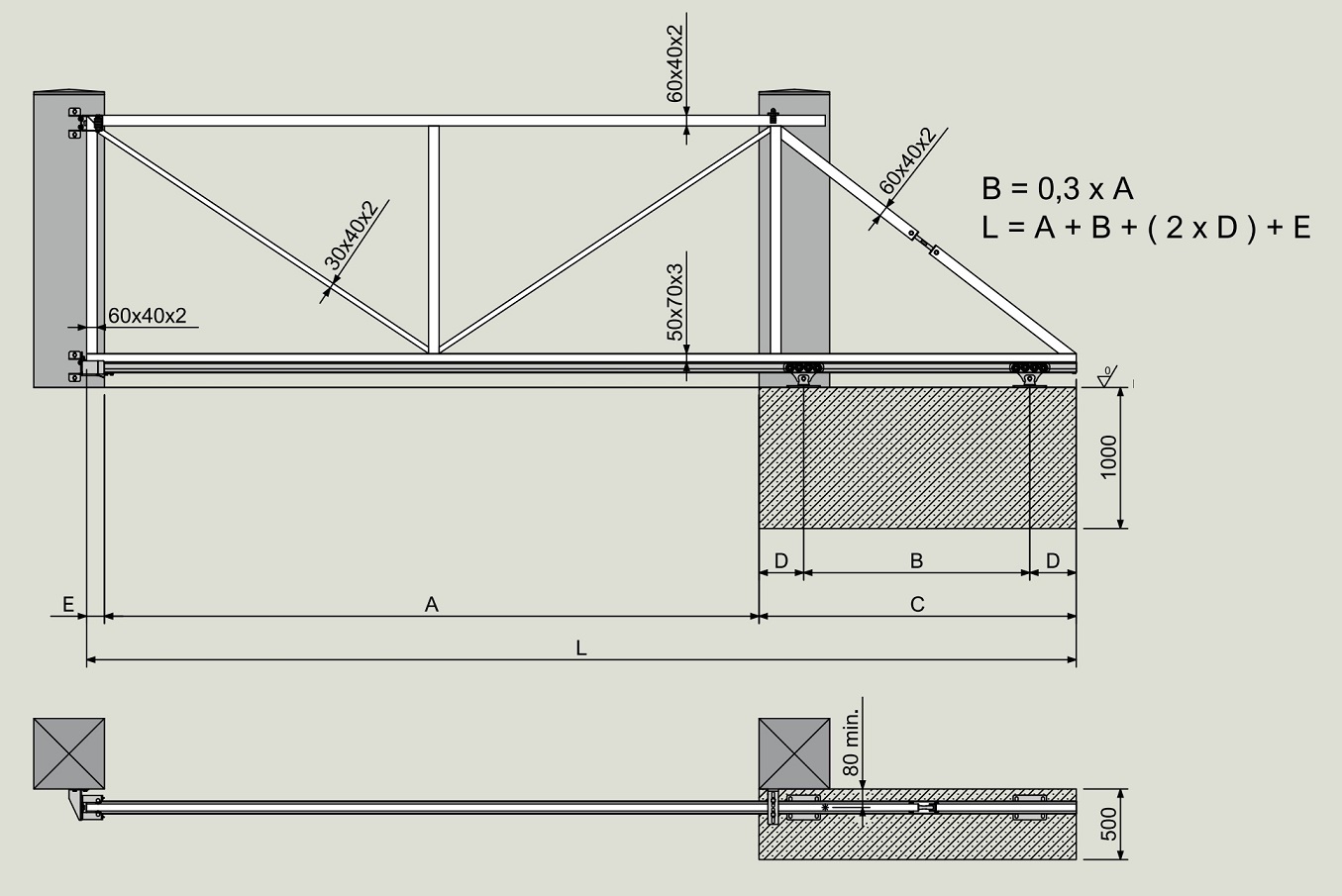

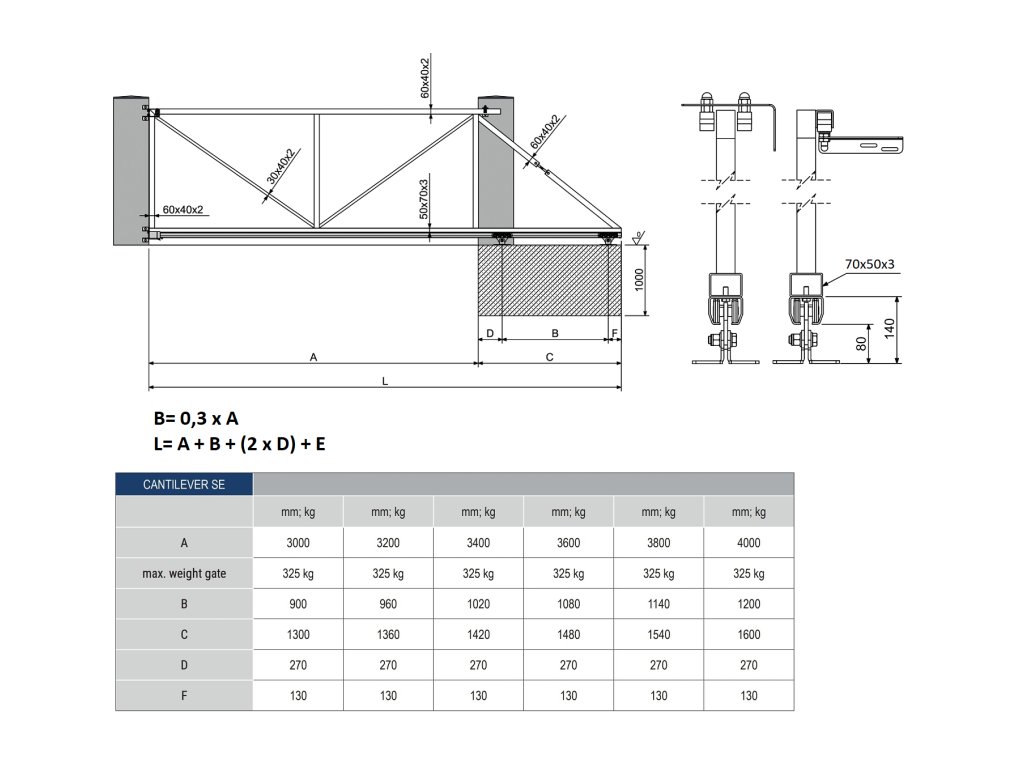

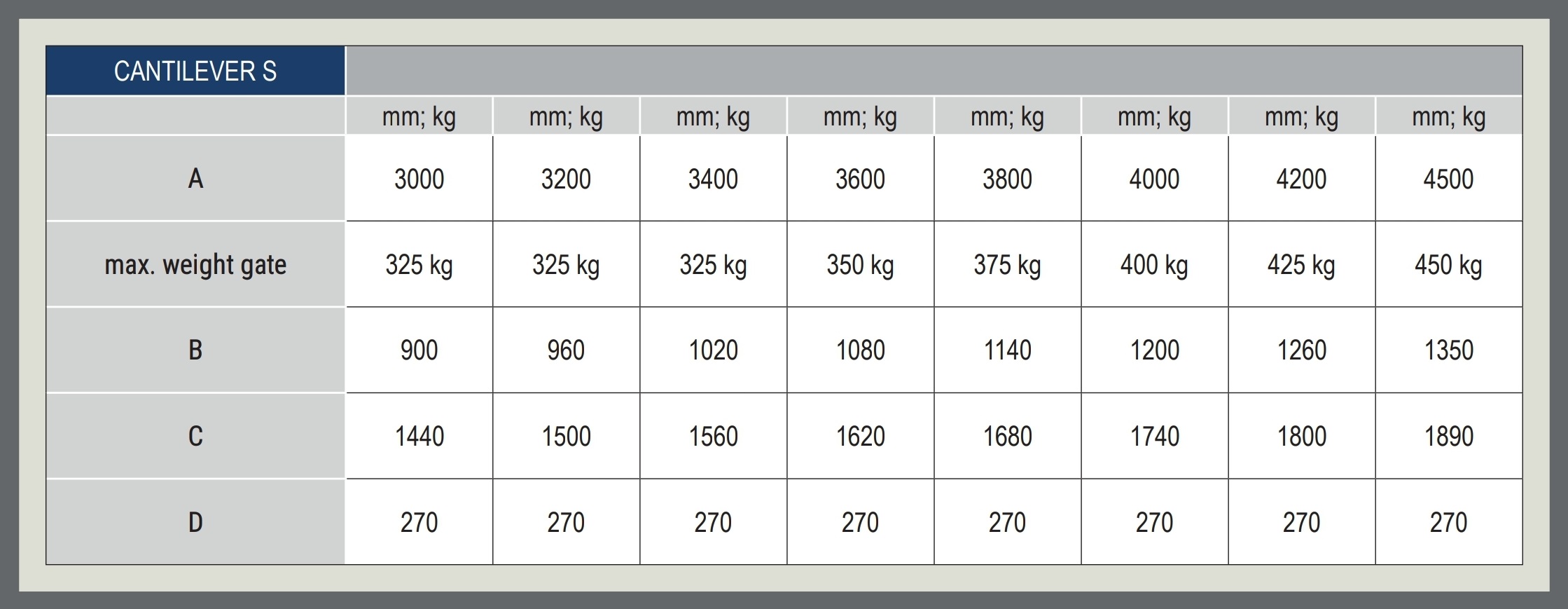

Sada je vhodná pro šířku průjezdu až 4,5 m a celkovou hmotnost brány 450 kg. Následující nákres ukazuje rozměry pro ilustrativní šířky křížení s návrhem vhodných konstrukčních profilů. V následující tabulce jsou uvedeny rozměry patek pro každou šířku průjezdu samonosné posuvné brány.

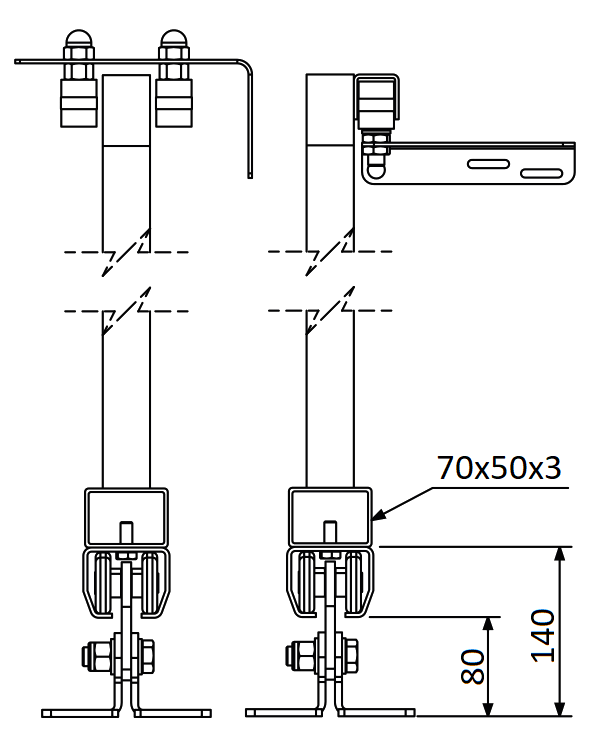

Průřez brány s vozíky a vodítky

Příprava před instalací:

Původní kód výrobce: CAIS KIT ENZO SB 03 1710051
