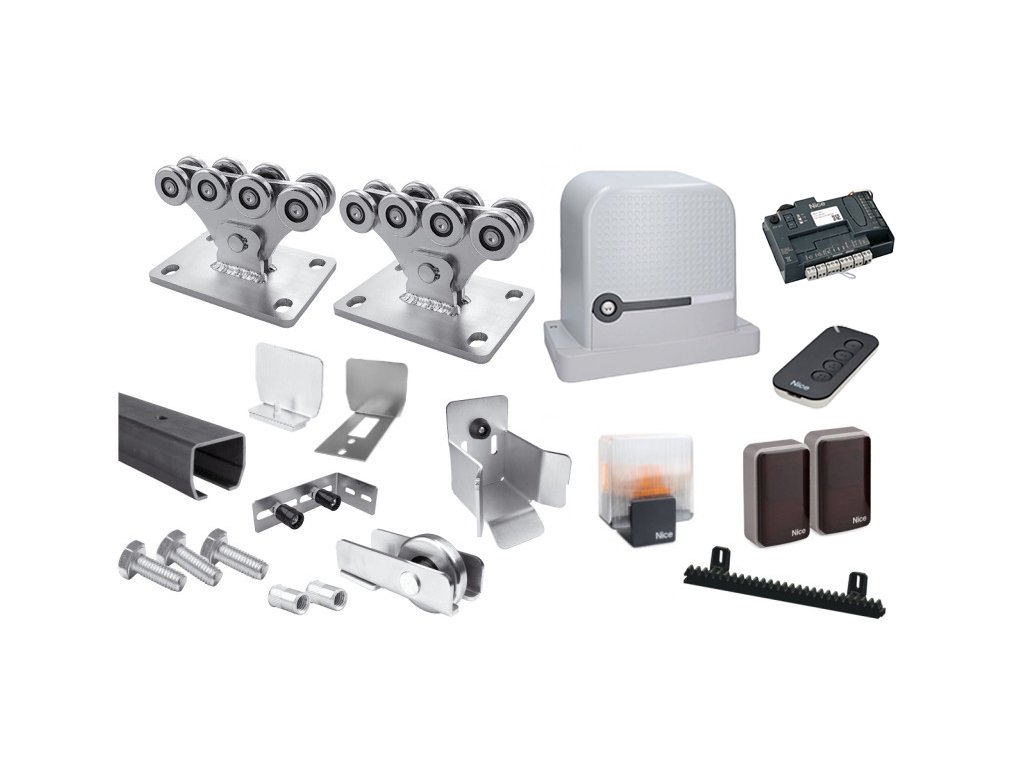

CAIS Sada pro výrobu samonosné posuvné brány do 4,5m s pohonem NICE Robus RBS400, Fe
C-profil 6m, Fe, vozíky s 8 ložisky, nájezd, doraz, vedení, krytka, pohon Nice Robus RBS, ozubený hřeben
Sada komponentů KIT ENZO SB 03 pro výrobu samonosné posuvné brány se šířkou průjezdu do 4,5 m a hmotností brány do 400 kg. Všechny součásti kromě profilu C jsou pozinkované.
| Sada SADA-RBS400-ENZO-SB-03 obsahuje: | ||||
|---|---|---|---|---|
|
1 × | C-profil 73x61x3,5mm s otvory pro šrouby, Fe, 6m | CAIS-STAGE-SB-6 | |
|
Vodicí profil C přišroubovaný ke spodní části brány, pomocí kterého brána jezdí po vozících ukotvených v betonovém základu. Surová ocel bez povrchové úpravy.
|
Detail
|
|||
|
2 × | Vozík s osmi ložiskovými válečky | CAIS-SPEED-S | |
|
Pozinkovaný ocelový vozík s 8 kovovými koly. |
Detail
|
|||
|
1 × | Spodní rampa - pro C-profil 73x61x3,5 | CAIS-RUN-S | |
|
Spodní rampa posuvné brány je zasunuta do C-profilu a upevněna k němu pomocí přítlačné desky. Nájezdová rampa se při zavírání odlehčí na spodní zarážce. |
Detail
|
|||
|
1 × | Spodní doraz pro C-profil 73x61x3,5 | CAIS-LAST-S | |
|
Dojezdová kapsa je umístěná ve spodní části dorážecího sloupku. Odlehčuje tlakové a tahové síly působící na vozíky při zavřené bráně. |
Detail
|
|||
|
1 × | Horní vedení se dvěma válečky pro posuvné brány | CAIS-FRS2 | |
|
Vedení brány pro vertikální stabilizaci brány v příčném směru. |
Detail
|
|||
|
1 × | Kryt profilu C 73x61x3,5 | CAIS-PILOT-SN | |
|
Krytka C-profilu posuvné brány se instaluje na začátek, případně i na konec vodícího C-profilu. Vkládá se do C-profilu a je k němu připevněna pomocí přítlačné desky. |
Detail
|
|||
|
1 × | Kryt profilu C 73x61x3,5 s nájezdovým nástavcem | CAIS-PILOT-SR | |
|
Kryt CAIS PILOT SR pro C-profil posuvné brány je instalován v horní části vedení C-profilu. Kryt je připevněn k rampě brány CAIS RUN S. |
Detail
|
|||
|
1 × | Samostatná jednotka NICE Robus RBS400 | NICE | |
|
Pohon NICE Robus RBS400 pro brány do hmotnosti křídla 400 kg a délky křídla 8 m. Pohon obsahuje zabudovanou řídicí jednotku NICE MCU1 s integrovaným přijímačem. |
Detail
|
|||
|
1 × | NICE MYGO4 - čtyřkanálové dálkové ovládání | NICE | |
|
NICE MYGO4 - čtyřkanálové dálkové ovládání, plovoucí kód, 433,92 MHz |
Detail
|
|||
|
1 × | NICE EPMB - Era Photocell Medium - fotobuňky s připojením BlueBUS | NICE-EPMB | |
|
Po stranách šířky přechodu musí být instalovány bezpečnostní fotobuňky. Vydávají infračervený paprsek, který po přerušení autem nebo chodcem vyšle signál do pohonu, aby zastavil pohyb brány nebo zabránil jejímu otevření. |
Detail
|
|||
|
1 × | LED maják s anténou NICE ELDC | NICE-ELDC | |
|
Výstražné světlo NICE LED blikající ELDC z nárazuvzdorného polykarbonátu s vestavěnou anténou pro delší dosah dálkového ovládání (až 150 m). |
Detail
|
|||
|
4 m | Ozubený hřeben s kovovou výztuhou | LZ-1-1 | |
|
Posuvná brána se staticky namontovaným ozubeným hřebenem a pastorkem se pohybuje pomocí hnacího ústrojí s ozubeným soukolím. |
Detail
|
|||
|
1 × | Instalační příručka pro samonosnou sadu CAIS |
Stáhnout
|
|
|
Instalační příručka pro úspěšnou instalaci s názornými nákresy zapojení, pokyny pro programování a párování. |
||||
|
|
1 × | Montážní manuál k pohonu brány NICE ROBUS RBS |
Stáhnout
|
|
|
Instalační příručka pro úspěšnou instalaci s názornými nákresy zapojení, pokyny pro programování a párování. |
||||
Sada šroubů a nýtovacích matic pro upevnění
VÝHODY A VLASTNOSTI STAVEBNICE CAIS ENZO SB 03
- Snadná montáž díky propracovaným detailům a rychlá instalace díky C-profilu přišroubovanému ke konstrukci, protože C-profil není třeba svařovat
- Upevňovací šrouby a nýtovací matice v balení pro upevnění C-profilu ke konstrukci prostřednictvím otvorů v C-profilu, které jsou rozmístěny nejméně po 400 mm
- C-profil surové oceli bez povrchové úpravy se sériovým číslem a 100% testovaný s vozíky je stejně přesný jako při střelbě.
- Vysoce kvalitní ložiska vozíku. Středy kol vozíku vrtané, ne řezané laserem
- Testováno od -37°C do +50°C
- Německá ocel. Japonští roboti, Made in Czech Republic
UKÁZKA VHODNOSTI POUŽITÍ STAVEBNICE PRO VÝROBU SAMONOSNÉ POSUVNÉ BRÁNY CAIS ENZO SB 03
Sada je vhodná pro šířku průjezdu až 4,5 m a celkovou hmotnost brány 450 kg. Následující nákres ukazuje rozměry pro ilustrativní šířky křížení s návrhem vhodných konstrukčních profilů. V následující tabulce jsou uvedeny rozměry patek pro každou šířku průjezdu samonosné posuvné brány.
Doplňkové parametry
| Kategorie: | Sady děrovaný C-profil |
|---|---|
| Hmotnost: | 65 kg |
